Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa và hiện đại hóa ngày càng phát triển, việc sử dụng các đường ống dẫn chất lượng cao trở nên phổ biến trong nhiều lĩnh vực như sản xuất công nghệ phụ trợ, gia công khuôn mẫu, chế tạo máy và các ngành dịch vụ mỹ nghệ tinh xảo. Theo ước tính, nhu cầu về các sản phẩm ống có biên dạng phức tạp ngày càng tăng, đòi hỏi công nghệ cắt ống phải đáp ứng được yêu cầu về độ chính xác, tính đồng đều và năng suất cao. Tuy nhiên, các phương pháp gia công thủ công truyền thống không thể đảm bảo được các tiêu chí này do phụ thuộc nhiều vào tay nghề và khó kiểm soát chất lượng sản phẩm.

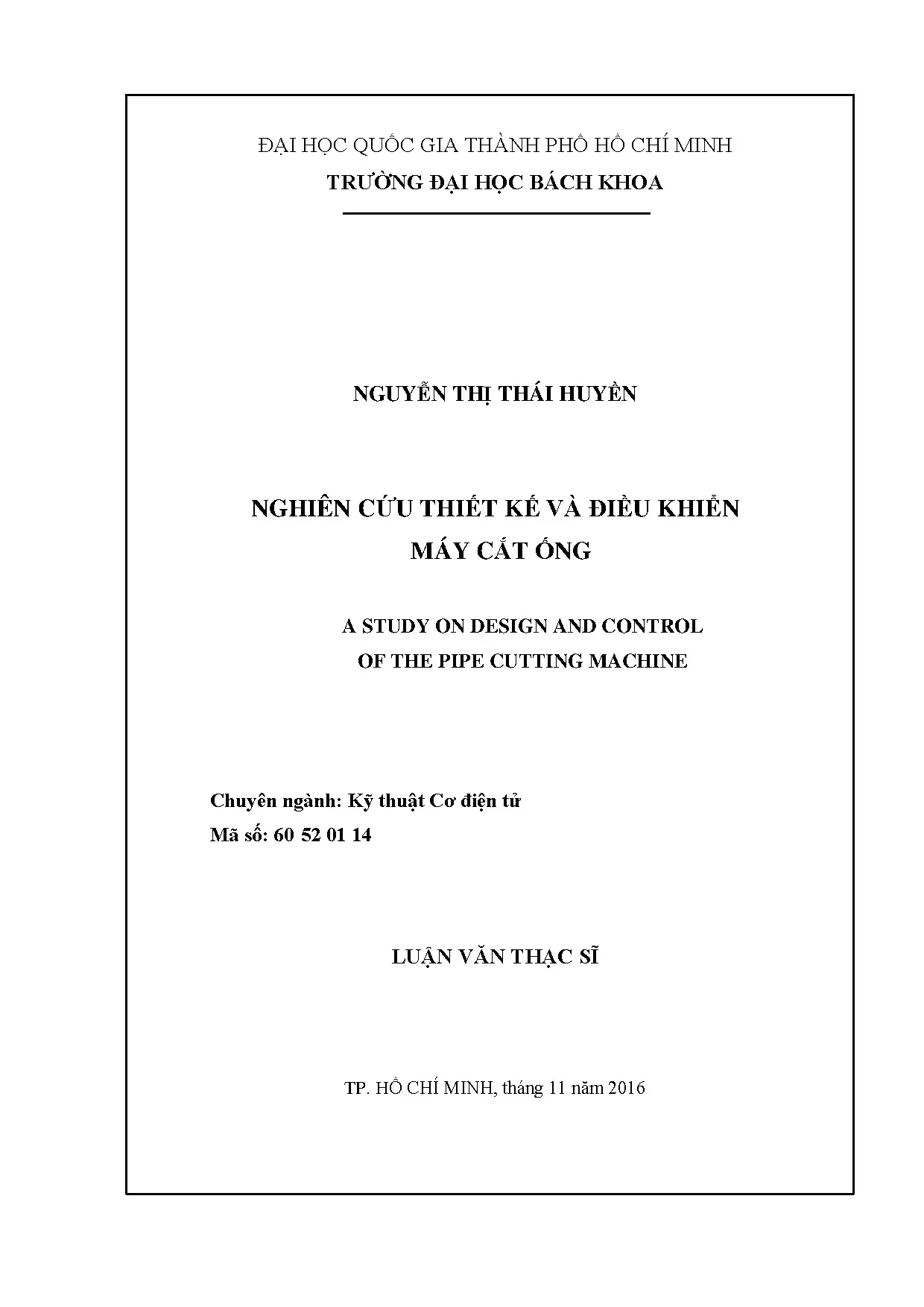

Mục tiêu của luận văn là nghiên cứu thiết kế và điều khiển một máy cắt ống mini 4 trục sử dụng công nghệ laser bán dẫn, có khả năng cắt các loại ống trụ tròn, trụ vuông và đa giác với độ chính xác dự kiến ±0.1 mm, phục vụ cho sản xuất vừa và nhỏ. Phạm vi nghiên cứu tập trung vào thiết kế cơ khí, phần điện và giải thuật điều khiển dựa trên hệ thống Mach3 CNC, với các thử nghiệm thực tế trên ống tròn nhựa PE đường kính 40 mm và ống vuông gỗ khối kích thước 60x60 mm tại TP. Hồ Chí Minh trong giai đoạn 2016.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả sản xuất, giảm chi phí và thời gian gia công, đồng thời mở rộng khả năng ứng dụng công nghệ CNC trong gia công các sản phẩm ống có biên dạng phức tạp, góp phần thúc đẩy phát triển công nghiệp hỗ trợ và chế tạo máy trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Lý thuyết động học thuận và động học nghịch: Giúp xác định mối quan hệ giữa vị trí các khớp trục và vị trí đầu cắt trong không gian 3D, từ đó xây dựng giải thuật điều khiển chính xác quỹ đạo cắt trên bề mặt ống trụ tròn, vuông hoặc đa giác.
  • Mô hình quỹ đạo đa thức bậc ba: Được sử dụng để hoạch định quỹ đạo chuyển động liên tục, đảm bảo tính liên tục về vị trí, vận tốc và gia tốc của các trục máy trong quá trình cắt.
  • Khái niệm về hệ tọa độ và ma trận chuyển đổi: Áp dụng để mô tả chuyển động và vị trí tương đối giữa các bộ phận của máy cắt, bao gồm hệ tọa độ gốc, hệ tọa độ của ống và đầu cắt laser.
  • Công nghệ cắt laser bán dẫn: Là công nghệ cắt chính được lựa chọn, với ưu điểm về độ chính xác cao, khả năng tự động hóa và vận tốc cắt lên đến 6000 mm/phút.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu thực nghiệm từ máy cắt ống 4 trục mini được thiết kế và chế tạo, cùng các kết quả mô phỏng quỹ đạo cắt trên các loại ống tròn và vuông. Cỡ mẫu thực nghiệm gồm ống tròn nhựa PE đường kính 40 mm và ống vuông gỗ khối 60x60 mm.

Phương pháp phân tích sử dụng bao gồm:

  • Phân tích động học thuận và nghịch để xây dựng giải thuật điều khiển vị trí đầu cắt.
  • Hoạch định quỹ đạo chuyển động dựa trên đa thức bậc ba nhằm đảm bảo chuyển động mượt mà và chính xác.
  • Đo đạc sai số vị trí và hình dạng biên dạng cắt bằng các phương pháp xác định khoảng cách giữa các đường thẳng và bán kính đường tròn qua các điểm đo thực tế.
  • Sử dụng phần mềm Mach3 CNC để điều khiển và hiệu chỉnh máy trong quá trình thực nghiệm.

Timeline nghiên cứu kéo dài từ tháng 8/2016 đến tháng 11/2016, bao gồm các giai đoạn thiết kế cơ khí, phát triển giải thuật điều khiển, mô phỏng và thực nghiệm kiểm chứng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Thiết kế máy cắt ống 4 trục mini: Máy được thiết kế với 3 trục tịnh tiến (X, Y, Z) và 1 trục xoay (A), cho phép cắt các biên dạng phức tạp trên ống tròn, vuông và đa giác. Kích thước bàn máy dự kiến khổ A3, độ chính xác đạt ±0.1 mm.

  2. Kết quả mô phỏng quỹ đạo cắt: Mô phỏng trên ống tròn bán kính 40 mm và ống vuông 60x60 mm cho thấy máy có thể cắt các biên dạng như đường giao nhau giữa hai ống trụ tròn, hình chữ nhật trên ống tròn, hình tròn và hình vuông trên ống vuông với độ chính xác cao. Ví dụ, sai số khoảng cách giữa hai đường thẳng song song đo được trong khoảng 0.1 mm, phù hợp với yêu cầu kỹ thuật.

  3. Sai số thực nghiệm: Qua đo đạc thực tế, sai số vị trí cắt trên bề mặt phẳng và mặt trụ tròn được xác định bằng các phương pháp đo khoảng cách giữa các đường thẳng và bán kính đường tròn. Sai số trung bình nằm trong khoảng ±0.15 mm, chứng minh tính khả thi và độ chính xác của giải thuật điều khiển và thiết kế máy.

  4. Hiệu quả công nghệ laser bán dẫn: Đầu cắt laser bán dẫn cho phép cắt nhanh với vận tốc lên đến 6000 mm/phút, không cần xử lý bề mặt sau cắt, giảm thời gian gia công và chi phí bảo trì so với các công nghệ cắt khác như plasma hay tia nước.

Thảo luận kết quả

Nguyên nhân chính giúp đạt được độ chính xác cao là do việc áp dụng bài toán động học thuận và nghịch chính xác, kết hợp với giải thuật quỹ đạo đa thức bậc ba đảm bảo chuyển động mượt mà và liên tục của các trục. So với các nghiên cứu trước đây về máy cắt ống CNC 3 trục, máy 4 trục mini này khắc phục được hạn chế về khả năng gia công trên ống có tiết diện hộp và các biên dạng phức tạp hơn.

Kết quả thực nghiệm phù hợp với các báo cáo ngành về độ chính xác của máy CNC trong gia công ống, đồng thời cho thấy công nghệ laser bán dẫn là lựa chọn tối ưu cho các cơ sở sản xuất vừa và nhỏ do chi phí đầu tư thấp và vận hành đơn giản.

Dữ liệu sai số có thể được trình bày qua bảng số liệu đo khoảng cách giữa các đường thẳng và bán kính đường tròn, cùng biểu đồ so sánh sai số giữa mô phỏng và thực nghiệm, giúp minh họa rõ ràng hiệu quả của giải thuật điều khiển.

Đề xuất và khuyến nghị

  1. Tối ưu hóa giải thuật điều khiển: Cải tiến thuật toán động học nghịch để xử lý các trường hợp biên dạng phức tạp hơn, nâng cao độ chính xác và giảm sai số xuống dưới ±0.1 mm. Thời gian thực hiện trong 6 tháng, do nhóm nghiên cứu và kỹ sư phần mềm đảm nhiệm.

  2. Nâng cấp hệ thống cơ khí: Sử dụng vật liệu và chi tiết cơ khí có độ cứng cao hơn, giảm rung động trong quá trình cắt, nhằm tăng độ bền và độ ổn định của máy. Thời gian thực hiện 9 tháng, do phòng kỹ thuật cơ khí thực hiện.

  3. Mở rộng ứng dụng công nghệ laser công suất cao: Nghiên cứu tích hợp đầu cắt laser công suất lớn hơn để cắt các loại ống kim loại có độ dày lớn, phục vụ cho các ngành công nghiệp nặng. Thời gian thực hiện 12 tháng, phối hợp với các đối tác công nghiệp.

  4. Phát triển phần mềm điều khiển thân thiện: Thiết kế giao diện người dùng trực quan, hỗ trợ nhập liệu biên dạng cắt từ file ảnh hoặc CAD, giúp người vận hành dễ dàng lập trình và vận hành máy. Thời gian thực hiện 6 tháng, do nhóm phát triển phần mềm đảm nhận.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư cơ khí và tự động hóa: Nghiên cứu và phát triển máy công cụ CNC, đặc biệt trong lĩnh vực gia công ống và chế tạo máy chính xác.

  2. Doanh nghiệp sản xuất vừa và nhỏ: Muốn ứng dụng công nghệ CNC để nâng cao năng suất và chất lượng sản phẩm gia công ống, giảm chi phí nhân công và thời gian gia công.

  3. Giảng viên và sinh viên ngành cơ khí, điện tử và tự động hóa: Tài liệu tham khảo về thiết kế máy CNC 4 trục, giải thuật điều khiển động học và ứng dụng công nghệ laser trong gia công.

  4. Nhà nghiên cứu công nghệ laser và gia công vật liệu: Tìm hiểu về ứng dụng laser bán dẫn trong cắt ống, các ưu nhược điểm và giải pháp kỹ thuật liên quan.

Câu hỏi thường gặp

  1. Máy cắt ống 4 trục có ưu điểm gì so với máy 3 trục?
    Máy 4 trục có thêm trục xoay giúp gia công được các biên dạng phức tạp trên ống có tiết diện hộp hoặc đa giác, trong khi máy 3 trục chỉ phù hợp với ống tròn đơn giản. Điều này giúp mở rộng phạm vi ứng dụng và nâng cao chất lượng sản phẩm.

  2. Độ chính xác của máy cắt ống mini 4 trục đạt được là bao nhiêu?
    Thực nghiệm cho thấy sai số vị trí cắt trung bình nằm trong khoảng ±0.15 mm, đáp ứng yêu cầu kỹ thuật cho sản xuất vừa và nhỏ, đảm bảo sản phẩm đồng đều và chất lượng cao.

  3. Tại sao chọn công nghệ laser bán dẫn cho đầu cắt?
    Laser bán dẫn có ưu điểm về độ chính xác cao, vận tốc cắt nhanh (đến 6000 mm/phút), tuổi thọ đầu cắt lâu (4000-5000 giờ), không cần xử lý bề mặt sau cắt và chi phí vận hành thấp hơn so với các công nghệ khác như plasma hay tia nước.

  4. Phương pháp điều khiển quỹ đạo chuyển động của máy là gì?
    Sử dụng quỹ đạo đa thức bậc ba để đảm bảo chuyển động liên tục, mượt mà và chính xác của các trục máy, đồng thời phối hợp đồng bộ giữa trục tịnh tiến và trục xoay để tạo ra biên dạng cắt theo yêu cầu.

  5. Máy có thể cắt được những loại ống nào?
    Máy có thể cắt các loại ống trụ tròn, trụ vuông và đa giác với kích thước nhỏ đến vừa, phù hợp với các sản phẩm trong ngành chế tạo máy, gia công khuôn mẫu và các sản phẩm mỹ nghệ tinh xảo.

Kết luận

  • Đã thiết kế và chế tạo thành công máy cắt ống mini 4 trục sử dụng công nghệ laser bán dẫn, đáp ứng yêu cầu cắt các biên dạng phức tạp trên ống tròn, vuông và đa giác.
  • Giải thuật điều khiển dựa trên bài toán động học thuận, nghịch và quỹ đạo đa thức bậc ba đảm bảo độ chính xác vị trí cắt trong khoảng ±0.15 mm.
  • Kết quả mô phỏng và thực nghiệm chứng minh tính khả thi và hiệu quả của thiết kế, phù hợp với nhu cầu sản xuất vừa và nhỏ.
  • Đề xuất các hướng phát triển tiếp theo bao gồm tối ưu hóa giải thuật, nâng cấp cơ khí, mở rộng công nghệ laser và phát triển phần mềm điều khiển thân thiện.
  • Khuyến khích các doanh nghiệp và nhà nghiên cứu ứng dụng và phát triển công nghệ này để nâng cao năng suất và chất lượng sản phẩm gia công ống.

Liên hệ nhóm nghiên cứu để triển khai ứng dụng thực tế hoặc hợp tác phát triển nâng cao công nghệ máy cắt ống CNC 4 trục.
