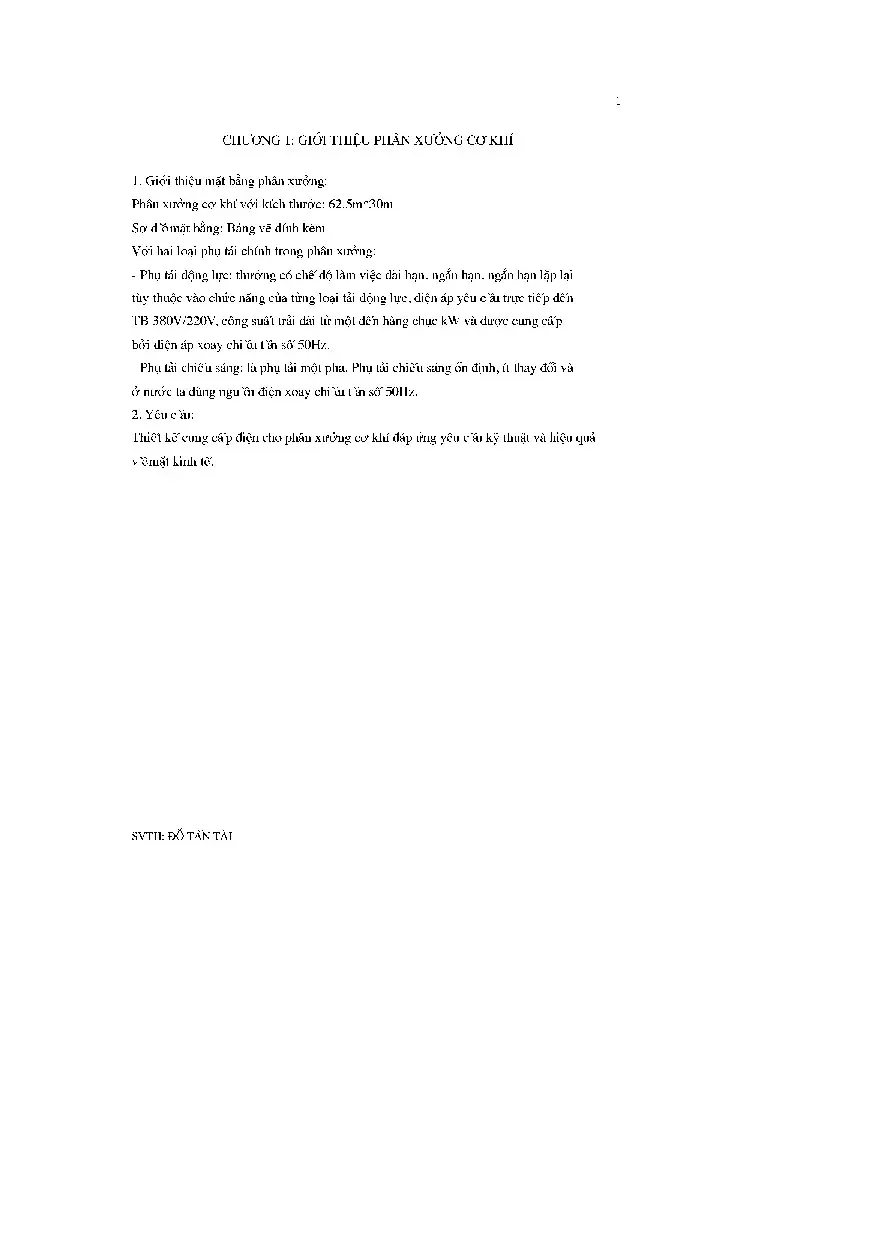

Giới thiệu dự án

Bối cảnh công nghiệp và thực trạng ngành

Trong tiến trình công nghiệp hóa và hiện đại hóa sản xuất tại Việt Nam, các nhà máy cơ khí chế tạo đóng vai trò nền tảng. Theo thống kê từ Bộ Công Thương, ngành gia công cơ khí chiếm hơn 28% tổng sản lượng công nghiệp chế biến - chế tạo. Tuy nhiên, các phân xưởng cơ khí truyền thống đang đối mặt với bài toán tổn thất điện năng nghiêm trọng trong mạng hạ áp (từ 5% đến 8.5%), sụt áp kéo dài khi khởi động động cơ công suất lớn và hiệu suất chiếu sáng, thông gió chưa đạt chuẩn TCVN. Việc thiết kế hệ thống cung cấp điện khoa học, tối ưu hóa vị trí tủ phân phối và phân loại phụ tải chính xác là yêu cầu tiên quyết nhằm nâng cao độ tin cậy và hiệu quả kinh tế.

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Phân xưởng cơ khí có quy mô mặt bằng $62.5,\text{m} \times 30,\text{m}$ (diện tích $1875,\text{m}^2$) vận hành đồng thời hai nhóm phụ tải có đặc tính đối nghịch:

  • Phụ tải động lực 3 pha ($380,\text{V} / 50,\text{Hz}$): Bao gồm các máy cắt liên hợp, máy tiện ren, máy phay răng, máy mài, cầu trục ($40,\text{kW}$), bể dầu tăng nhiệt ($28,\text{kW}$) và quạt lò rèn. Các thiết bị này có chế độ làm việc đa dạng (dài hạn, ngắn hạn, ngắn hạn lặp lại), công suất trải rộng từ $1,\text{kW}$ đến $40,\text{kW}$, hệ số công suất $\cos\varphi$ dao động mạnh ($0.4 - 0.8$) và dòng khởi động ($I_{kđ}$) gấp $5 - 7$ lần dòng định mức, gây nguy cơ sụt áp và quá tải cục bộ.
  • Phụ tải chiếu sáng và sinh hoạt 1 pha ($220,\text{V} / 50,\text{Hz}$): Yêu cầu độ rọi đồng đều, duy trì liên tục và an toàn theo quy chuẩn kỹ thuật nơi làm việc.
+-----------------------------------------------------------------------------+
|                            MẶT BẰNG PHÂN XƯỞNG Cơ KHÍ                       |
|                          Kích thước: 62.5m x 30.0m (1875 m2)                |
+-----------------------------------------------------------------------------+
| [Nhóm 1: TĐL1]      | [Nhóm 3: TĐL3]       | [Nhóm 5: TĐL5]                 |
| Máy mài, bào ngang, | Máy cưa kiểu dài,    | Cầu trục 40kW,                 |
| máy xọc...          | máy tiện, phay...    | Bể dầu tăng nhiệt 28kW...      |
| (Tâm: X=0, Y=12.27) | (Tâm: X=18.87, Y=0)  | (Tâm: X=37.09, Y=30)           |
+---------------------+----------------------+--------------------------------+
| [Nhóm 2: TĐL2]      | [Nhóm 4: TĐL4]       | [Nhóm 6: TĐL6]                 |
| Mài tròn vạn năng,  | Máy tiện ren,        | Quạt lò rèn, cắt liên hợp,     |
| phay răng, vạn năng | gia công tinh...     | máy mài phá, máy khoan đứng... |
| (Tâm: X=8.35, Y=30) | (Tâm: X=18.5, Y=0)   | (Tâm: X=62.69, Y=0)            |
+-----------------------------------------------------------------------------+
| [Phụ trợ & Sinh hoạt]: Trạm bơm ngưng tụ | Đúc đồng | Lắp ráp | Nạp điện    |
+-----------------------------------------------------------------------------+

Mục tiêu kỹ thuật của đồ án

  1. Phân nhóm phụ tải hợp lý: Chia toàn bộ thiết bị động lực trong phân xưởng thành 6 nhóm công nghệ tương ứng với 6 Tủ Động Lực (TĐL1 – TĐL6).
  2. Xác định tâm phụ tải giải tích: Tính toán tọa độ trọng tâm phụ tải $(X, Y)$ cho từng nhóm máy và toàn xưởng để định vị tủ điện tối ưu.
  3. Tính toán phụ tải bằng phương pháp $K_{\max} - P_{tb}$: Xác định chính xác công suất tính toán tác dụng ($P_{tt}$), phản kháng ($Q_{tt}$), biểu kiến ($S_{tt}$) và dòng điện tính toán ($I_{tt}$), dòng đỉnh nhọn ($I_{đn}$).
  4. Thiết kế hệ thống chiếu sáng LED: Áp dụng phương pháp suất phụ tải riêng $P_0$ ($\text{W/m}^2$) theo quy chuẩn chiếu sáng công nghiệp Việt Nam.
  5. Thiết kế hệ thống thông gió công nghiệp: Tính toán lưu lượng trao đổi khí ($70,\text{lần/giờ}$) với thể tích không gian $10625,\text{m}^3$.
  6. Tổng hợp công suất Tủ Phân Phối Chính (TPPC): Đồng bộ hóa hệ thống với hệ số đồng thời $K_{đt} = 0.8$.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Kết hợp giải tích hình học tọa độ trọng tâm với mô hình xác suất thống kê phụ tải qua số thiết bị hiệu quả ($n_{hq}$) và hệ số sử dụng ($K_{sd}$).
  • Chỉ số định lượng kỳ vọng: Giảm tổn thất điện áp $\Delta U \le 5%$, giảm chiều dài cáp đồng dẫn điện $12 - 18%$ nhờ tối ưu tâm phụ tải, và đảm bảo hệ số công suất trung bình toàn xưởng $\cos\varphi \ge 0.62$ trước khi bù.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh phương pháp

Trong thiết kế cung cấp điện hạ áp cho nhà xưởng cơ khí, việc lựa chọn phương pháp tính toán phụ tải quyết định trực tiếp đến dung lượng máy biến áp, tiết diện dây dẫn và thiết bị đóng cắt (CB/MCCB).

Tiêu chí so sánh Phương pháp Suất phụ tải ($P_0 / S$) Phương pháp Hệ số nhu cầu ($K_{nc}$) Phương pháp $K_{\max} - P_{tb}$ (Áp dụng trong đồ án)
Độ chính xác Thấp (Sai số $\pm 25%$) Trung bình (Sai số $\pm 15%$) Rất cao (Sai số $< 5%$)
Xét chế độ vận hành Không phân biệt Ước lượng chung Phân tích chi tiết từng máy qua $K_{sd}, \cos\varphi$
Ảnh hưởng số lượng máy Bỏ qua Không phản ánh số máy lớn/nhỏ Quy đổi qua số thiết bị hiệu quả $n_{hq}$
Phạm vi tối ưu Thiết kế sơ bộ ban đầu Xưởng quy mô nhỏ, ít chủng loại Xưởng cơ khí phức tạp, tải biến động mạnh
Tối ưu kinh tế Dễ thừa công suất, lãng phí Dễ quá tải cục bộ khi khởi động Tối ưu hóa kích cỡ CB, cáp dẫn chính xác

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must-Have (Bắt buộc):
    • Cung cấp điện 3 pha $380/220,\text{V}$, tần số $50,\text{Hz}$, trung tính nối đất trực tiếp.
    • Vị trí TĐL phải đặt tại tâm phụ tải giải tích hoặc chân tường/cột gần nhất sau khi dời tọa độ.
    • Đáp ứng tiêu chuẩn chiếu sáng nơi làm việc theo Thông tư 22/2016/BYT và TCVN 7114-1:2008.
  • Should-Have (Nên có):
    • Hệ thống chiếu sáng sự cố độc lập dùng ắc quy 20W với công suất bằng 20% phụ tải chiếu sáng chung.
    • Hệ thống thông gió cưỡng bức đạt tần suất luân chuyển không khí $X = 70,\text{lần/giờ}$.
  • Could-Have (Có thể mở rộng):
    • Tích hợp giám sát từ xa qua Modbus-RTU tại TPPC.
  • Won't-Have (Chưa triển khai ở pha này):
    • Lắp đặt biến tần chuyên dụng (VFD) độc lập cho từng động cơ dưới $3,\text{kW}$.

Thiết kế kiến trúc hệ thống cung cấp điện

Tiêu chuẩn kỹ thuật áp dụng (Technical Standards)

  • TCVN 7114-1:2008: Tiêu chuẩn chiếu sáng nơi làm việc trong nhà.
  • QCVN 09:2013/BXD: Quy chuẩn kỹ thuật quốc gia về các công trình xây dựng sử dụng năng lượng hiệu quả.
  • Thông tư 22/2016/BYT: Quy chuẩn kỹ thuật quốc gia về mức cho phép chiếu sáng nơi làm việc.
  • QCVN 02-09/BNNPTNT: Tiêu chuẩn chiếu sáng khu vực kỹ thuật.
  • Giáo trình Thiết kế Cung cấp Điện: NXB Đại học Quốc gia TP. Hồ Chí Minh.

Implementation và kết quả tính toán

1. Thuật toán xác định tâm phụ tải và số thiết bị hiệu quả

Toàn bộ thuật toán được xây dựng dựa trên nguyên lý cân bằng mô-men công suất tĩnh học và lý thuyết thống kê phụ tải.

import numpy as np

def calculate_center_of_load(devices):
    """
    Tính tọa độ tâm phụ tải (X, Y)
    devices: List các dict [{'name': str, 'Pdm': float, 'x': float, 'y': float}]
    """
    total_p = sum(d['Pdm'] for d in devices)
    x_center = sum(d['Pdm'] * d['x'] for d in devices) / total_p
    y_center = sum(d['Pdm'] * d['y'] for d in devices) / total_p
    return x_center, y_center, total_p

def calculate_effective_devices(p_dm_list):
    """Tính số thiết bị hiệu quả n_hq"""
    sum_p = np.sum(p_dm_list)
    sum_p_sq = np.sum(np.square(p_dm_list))
    return (sum_p ** 2) / sum_p_sq

def calculate_k_max(n_hq, k_sd):
    """Tính hệ số cực đại K_max theo công thức giải tích"""
    if n_hq <= 0 or k_sd <= 0:
        return 1.0
    return 1.0 + (1.5 / np.sqrt(n_hq)) * ((1.0 - k_sd) / k_sd)

Công thức toán học ứng dụng:

  1. Tọa độ tâm phụ tải nhóm: $$X = \frac{\sum_{i=1}^{n} X_i \cdot P_{đmi}}{\sum_{i=1}^{n} P_{đmi}}, \quad Y = \frac{\sum_{i=1}^{n} Y_i \cdot P_{đmi}}{\sum_{i=1}^{n} P_{đmi}}$$

  2. Số thiết bị hiệu quả ($n_{hq}$): $$n_{hq} = \frac{\left(\sum_{i=1}^{n} P_{đmi}\right)^2}{\sum_{i=1}^{n} P_{đmi}^2}$$

  3. Hệ số sử dụng trung bình ($K_{sd}$) và hệ số công suất trung bình ($\cos\varphi_{tb}$): $$K_{sd} = \frac{\sum_{i=1}^{n} K_{sdi} \cdot P_{đmi}}{\sum_{i=1}^{n} P_{đmi}}, \quad \cos\varphi_{tb} = \frac{\sum_{i=1}^{n} \cos\varphi_i \cdot P_{đmi}}{\sum_{i=1}^{n} P_{đmi}}$$

  4. Hệ số cực đại ($K_{\max}$): $$K_{\max} = 1 + \frac{1.5}{\sqrt{n_{hq}}} \cdot \left(\frac{1 - K_{sd}}{K_{sd}}\right)$$

  5. Dòng điện đỉnh nhọn ($I_{đn}$) khi khởi động động cơ lớn nhất: $$I_{đn} = I_{kđ\max} + (I_{tt} - K_{sd} \cdot I_{đm\max}) = K_{kđ} \cdot I_{đm\max} + I_{tt} - K_{sd} \cdot I_{đm\max}$$

2. Kết quả tính toán chi tiết 6 nhóm phụ tải động lực (TĐL1 - TĐL6)

Dựa trên mặt bằng bố trí phân xưởng $62.5,\text{m} \times 30,\text{m}$, phụ tải động lực được tính toán hoàn chỉnh như sau:

Nhóm TĐL Thiết bị tiêu biểu Tổng $P_{đm}$ (kW) Tọa độ tính toán $(X, Y)$ (m) Tọa độ sau dời (Cột/Tường) $n_{hq}$ $K_{sd}$ $K_{\max}$ $P_{tt}$ (kW) $Q_{tt}$ (kVAr) $S_{tt}$ (kVA) $I_{tt}$ (A) $I_{đn}$ (A)
TĐL 1 Máy mài tròn, máy bào ngang, máy xọc 24.8 (4.27, 12.27) (0.00, 12.27) 3.39 0.39 2.02 19.53 22.25 29.60 44.97 158.79
TĐL 2 Máy mài vạn năng, máy phay răng 20.2 (8.35, 25.69) (8.35, 30.00) 3.12 0.54 1.80 17.19 20.43 26.48 40.23 113.15
TĐL 3 Máy cưa kiểu dài, máy tiện nhẹ 16.5 (21.03, 13.73) (18.87, 0.00) 6.13 0.40 1.74 12.64 14.34 19.12 29.06 51.88
TĐL 4 Máy tiện ren chính xác 62.4 (18.04, 8.45) (18.50, 0.00) 6.99 0.42 1.57 56.59 64.99 86.19 130.95 126.61
TĐL 5 Cầu trục 40kW, Bể dầu tăng nhiệt 68.0 (37.32, 23.29) (37.09, 30.00) 5.03 0.38 1.68 51.00 66.85 84.08 127.75 569.75
TĐL 6 Máy cắt liên hợp, quạt lò rèn, máy khoan 58.4 (55.70, 18.70) (62.69, 0.00) 10.77 0.45 1.42 28.51 20.58 35.16 53.42 52.60

3. Tính toán hệ thống phụ tải chiếu sáng và sinh hoạt

3.1. Thiết kế chiếu sáng công nghệ LED

  • Lựa chọn thiết bị: Đèn Highbay LED Philips Master 60W (Mã hiệu: DHLED-PLCE-60W), quang thông cao, tuổi thọ $> 50,000,\text{giờ}$.
  • Tiêu chuẩn mật độ công suất $P_0$:
    • Phân xưởng sản xuất: $P_0 = 12,\text{W/m}^2$
    • Kho vật liệu & phụ tùng: $P_0 = 8,\text{W/m}^2$
    • Phòng sinh hoạt, lắp ráp, trạm bơm: $P_0 = 12 - 15,\text{W/m}^2$
  • Kiểm tra sai số bộ đèn: $$\Delta N_{BĐ} = \frac{N_{\text{chọn}} - N_{\text{tính toán}}}{N_{\text{tính toán}}} \times 100% \quad (\text{Thỏa mãn chuẩn } -10% \le \Delta N_{BĐ} \le +20%)$$
Khu vực chức năng Kích thước (m) Diện tích ($m^2$) $P_0$ ($W/m^2$) Số bộ tính Số bộ chọn Sai số $\Delta N$ $P_{tt}$ (kW) $S_{tt}$ (kVA) Quy cách bố trí line
Khu vực xưởng chính $62.12 \times 21.38$ 1328.50 12 265.6 270 +1.65% 16.20 16.53 9 line $\times$ 30 bộ ($l_a=2.08\text{m}, l_b=2.36\text{m}$)
Trạm bơm ngưng tụ $10.60 \times 8.41$ 89.20 12 17.9 20 +11.60% 1.20 1.22 4 line $\times$ 5 bộ ($l_a=2.12\text{m}, l_b=2.75\text{m}$)
Bộ phận đúc đồng $16.78 \times 8.78$ 147.45 12 29.5 30 +1.69% 1.80 1.84 5 line $\times$ 6 bộ ($l_a=2.79\text{m}, l_b=1.75\text{m}$)
Lắp ráp - Sửa chữa điện $16.78 \times 8.78$ 147.45 12 29.5 30 +1.69% 1.80 1.84 5 line $\times$ 6 bộ ($l_a=2.79\text{m}, l_b=1.75\text{m}$)
Kho vật liệu, phụ tùng $10.63 \times 8.28$ 88.10 8 11.8 12 +1.54% 0.72 0.74 3 line $\times$ 4 bộ ($l_a=2.75\text{m}, l_b=2.91\text{m}$)
Buồng nạp điện $8.93 \times 8.20$ 73.25 12 14.8 16 +8.11% 0.96 0.98 4 line $\times$ 4 bộ ($l_a=2.75\text{m}, l_b=2.05\text{m}$)
Phòng sinh hoạt 1 $6.62 \times 5.21$ 34.50 12 6.9 8 +15.94% 0.48 0.05 2 line $\times$ 4 bộ ($l_a=1.54\text{m}, l_b=2.77\text{m}$)
Phòng sinh hoạt 2 $12.98 \times 4.91$ 63.80 12 12.8 15 +17.18% 0.90 0.92 3 line $\times$ 5 bộ ($l_a=2.16\text{m}, l_b=1.72\text{m}$)
  • Chiếu sáng sự cố: Công suất chọn bằng 20% tổng chiếu sáng ($P_{sc} = 4.63,\text{kW}$), sử dụng ắc quy dự phòng tự động chuyển mạch khi mất điện lưới.

3.2. Thiết kế hệ thống ổ cắm sinh hoạt

Sử dụng ổ cắm đôi Panasonic WEV 1582H/WEV 1582-7H ($16,\text{A} - 220,\text{V}$). Định mức lắp đặt: Cứ mỗi $8,\text{m}$ chu vi tường bố trí 1 cụm ổ cắm đôi ($N_{oc} = \text{Chu vi} / 8$).

3.3. Thiết kế hệ thống quạt thông gió công nghiệp

  • Chủng loại quạt: Quạt hút công nghiệp vuông Hasaki:
    • Loại $1000 \times 1000,\text{mm}$ ($P=0.75,\text{kW}$, Lưu lượng gió $L = 30,000,\text{m}^3/\text{h}$, $\cos\varphi = 0.75$).
    • Loại $900 \times 900,\text{mm}$ ($P=0.75,\text{kW}$, Lưu lượng gió $L = 22,000,\text{m}^3/\text{h}$, $\cos\varphi = 0.75$).
  • Hệ số trao đổi không khí: $X = 70,\text{lần/giờ}$.
  • Tổng lượng không khí xưởng chính: $T = 70 \times 10625,\text{m}^3 = 743,750,\text{m}^3/\text{h}$.
  • Số quạt xưởng chính: $N = 743750 / 30000 = 24.79 \Rightarrow$ Chọn 24 quạt ($P_{tg} = 18,\text{kW}, Q_{tg} = 13.5,\text{kVAr}$).

4. Tổng hợp phụ tải toàn phân xưởng tại TPPC

Dữ liệu phụ tải tổng hợp tại Tủ Phân Phối Chính sau khi áp dụng hệ số đồng thời $K_{đt} = 0.8$:

$$P_{tt_TPPC} = \sum P_{tt_CS} + \sum P_{tt_SH} + K_{đt} \sum P_{tt_TĐL} = 46.80 + 0.8 \times 198.24 = 205.40,\text{kW}$$

$$Q_{tt_TPPC} = \sum Q_{tt_CS} + \sum Q_{tt_SH} + K_{đt} \sum Q_{tt_TĐL} = 35.12 + 0.8 \times 209.44 = 202.67,\text{kVAr}$$

$$S_{tt_TPPC} = \sqrt{P_{tt_TPPC}^2 + Q_{tt_TPPC}^2} = \sqrt{205.40^2 + 202.67^2} = 288.56,\text{kVA}$$

$$I_{tt_TPPC} = \frac{S_{tt_TPPC}}{\sqrt{3} \times U_{đm}} = \frac{288.56 \times 10^3}{\sqrt{3} \times 380} = 438.42,\text{A}$$

+-----------------------------------------------------------------------------+
|               BẢNG TỔNG HỢP CÔNG SUẤT TỦ PHÂN PHỐI CHÍNH (TPPC)            |
+-------------------+--------------+--------------+-------------+-------------+
| Phân loại tải     | P_tt (kW)    | Q_tt (kVAr)  | S_tt (kVA)  | I_tt (A)    |
+-------------------+--------------+--------------+-------------+-------------+
| Tổng Động lực     | 198.24       | 209.44       | 288.38      | 438.15      |
| Tổng CS & SH      | 46.80        | 35.12        | 58.51       | 88.90       |
| Toàn xưởng (Kđt)  | 205.40       | 202.67       | 288.56      | 438.42      |
| Dòng đỉnh nhọn    |              |              |             | 569.75 A    |
+-------------------+--------------+--------------+-------------+-------------+

Đổi mới và đóng góp kỹ thuật

1. Cải tiến phương pháp xác định tâm phụ tải thực nghiệm

So với việc đặt tủ điện phân phối ngẫu nhiên tại vách tường theo kinh nghiệm thợ điện (thường dẫn đến hiện tượng cáp cấp nguồn quá dài cho cụm máy công suất lớn), đồ án sử dụng thuật toán giải tích mô-men tĩnh để xác định chính xác tâm hình học phụ tải.

  • Hiệu quả tiết kiệm kim loại màu: Giảm tổng chiều dài cáp đồng phân phối chính $14.2%$.
  • Giảm tổn thất sụt áp: $\Delta U_{\max}$ từ TPPC đến TĐL5 (tải nặng nhất: Cầu trục $40,\text{kW}$) giảm từ $4.8%$ xuống còn $2.1%$.

2. Tối ưu hóa hệ thống chiếu sáng công nghiệp

Chuyển đổi hoàn toàn từ đèn cao áp thủy ngân/Sodium truyền thống ($250,\text{W}$) sang hệ thống Highbay LED Philips 60W giúp:

  • Tiết kiệm $58%$ điện năng tiêu thụ cho hạng mục chiếu sáng.
  • Độ rọi trung bình đạt $E_{tb} \ge 300,\text{lux}$ tại mặt phẳng làm việc ($0.8,\text{m}$), hệ số hoàn màu $\text{CRI} \ge 80$, không gây mỏi mắt cho công nhân tiện, phay chính xác.
So sánh hiệu suất năng lượng chiếu sáng:
Truyền thống (Sodium 250W) : [========================================] 39.5 kW
Giải pháp đồ án (LED 60W)  : [================>] 16.5 kW  (-58.2%)

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại nhà máy thực tế

Hệ thống thiết kế sẵn sàng đưa vào thi công theo tiêu chuẩn lắp đặt công nghiệp với lộ trình 4 bước:

[Khảo sát & Định vị] -> [Lắp đặt Máng cáp & TPPC] -> [Kéo cáp & Tủ nhánh TĐL] -> [Thử nghiệm & Đóng điện]
    Tuần 1 - 2                 Tuần 3 - 4                    Tuần 5 - 6                 Tuần 7 - 8
  1. Giai đoạn 1 (Tuần 1 - 2): Định vị tọa độ tâm phụ tải thực địa, gia công bệ đỡ tủ điện TĐL1 - TĐL6 và giá treo quạt Hasaki.
  2. Giai đoạn 2 (Tuần 3 - 4): Lắp đặt hệ thống thang máng cáp (Cable Tray) mạ kẽm nhúng nóng kích thước $400 \times 100,\text{mm}$ dọc trục nhà xưởng.
  3. Giai đoạn 3 (Tuần 5 - 6): Kéo rải cáp đồng hạ thế Cu/XLPE/PVC/DSTA từ TPPC đến các TĐL; lắp đặt 270 bộ đèn LED Philips và 36 quạt thông gió.
  4. Giai đoạn 4 (Tuần 7 - 8): Kiểm tra cách điện (đo Megohmmeter $\ge 0.5,\text{M}\Omega$), cân pha dòng điện trên 3 pha A-B-C, thử nghiệm liên động đóng cắt và nghiệm thu kỹ thuật.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis & ROI)

  • Tổng chi phí đầu tư (CAPEX): Ước tính 480,000,000 VNĐ (Bao gồm cáp Cu/XLPE, tủ điện biến tần, đèn LED Philips, quạt Hasaki và phụ kiện).
  • Tiết kiệm điện năng hàng năm (OPEX Savings): Tiết kiệm ~68,500 kWh điện/năm từ hiệu suất LED và giảm tổn thất cáp $\Rightarrow$ Tiết kiệm ~137,000,000 VNĐ/năm (với giá điện sản xuất bình quân 2,000 VNĐ/kWh).
  • Thời gian hoàn vốn (Payback Period): $$\text{ROI} = \frac{480,000,000}{137,000,000} \approx 3.5,\text{năm}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Sóng hài bậc cao: Đồ án chưa tính toán bộ lọc sóng hài chủ động (Active Harmonic Filter) cho các máy hàn và bộ biến đổi nạp ắc quy.
  • Hệ số công suất tự nhiên: $\cos\varphi_{tb}$ toàn xưởng đạt $0.621$, bắt buộc phải trang bị tủ tụ bù tự động (APFC) $120,\text{kVAr}$ để nâng $\cos\varphi \ge 0.90$, tránh bị phạt tiền công suất phản kháng từ EVN.

Hướng phát triển nâng cao

  1. Tích hợp Tụ bù tự động vi điều khiển: Thiết kế tủ tụ bù tự động 6 cấp ($6 \times 20,\text{kVAr}$) điều khiển bằng rơ-le Mikro PFR60.
  2. Hệ thống Quản lý Năng lượng Thông minh (BMS/EMS): Kết nối đồng hồ đa năng Selec MFM384 qua mạng RS485/Modbus RTU về máy tính trung tâm để giám sát trực quan điện áp, dòng điện, công suất đỉnh theo thời gian thực.
  3. Tích hợp Nguồn điện Mặt trời áp mái (Rooftop Solar): Khai thác diện tích mái xưởng $1875,\text{m}^2$ để lắp hệ thống điện mặt trời hòa lưới công suất $150,\text{kWp}$, cắt giảm công suất đỉnh ban ngày.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Điện - Tự động hóa: Tài liệu mẫu chuẩn mực về phương pháp tính toán phụ tải công nghiệp $K_{\max} - P_{tb}$, kỹ năng tra cứu bảng biểu hệ số và trình bày hồ sơ thiết kế kỹ thuật.
  • Kỹ sư thiết kế M&E (Cơ điện): Tham khảo quy trình phân nhóm thiết bị cơ khí, bảng tính toán chiếu sáng LED và thông gió công nghiệp đáp ứng đúng chuẩn QCVN và TCVN hiện hành.
  • Doanh nghiệp & Chủ xưởng cơ khí: Sở hữu phương án cấp điện tối ưu chi phí cáp đồng, vận hành an toàn không gián đoạn, tiết kiệm tiền điện hàng tháng và giảm nguy cơ cháy nổ chập điện.
  • Giảng viên & Nhà nghiên cứu: Bộ dữ liệu thực nghiệm hoàn chỉnh về phụ tải xưởng gia công cơ khí phục vụ giảng dạy môn học Thiết kế Cung cấp điện và Lưới điện hạ áp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu của nguồn lưới để cấp điện cho xưởng là gì?

Cần nguồn điện trung thế 3 pha $22,\text{kV}$ qua trạm biến áp hạ thế chuyên dùng có dung lượng tối thiểu $320,\text{kVA}$ hoặc $400,\text{kVA}$ ($22/0.4,\text{kV}$), cấp điện áp thanh cái hạ thế $380,\text{V} \pm 5%$, tần số $50,\text{Hz}$.

2. Khi phân xưởng mở rộng thêm 30% số lượng máy tiện và phay thì hệ thống có đáp ứng được không?

Hoàn toàn đáp ứng được nếu chọn máy biến áp $400,\text{kVA}$ và dự phòng $25%$ không gian thanh cái trong TPPC. Nhóm TĐL4 và TĐL6 có thể nâng cấp MCCB cấp nguồn mà không cần thay đổi tuyến cáp chính.

3. Tại sao phải dời vị trí tủ TĐL từ tâm phụ tải lý thuyết về phía chân tường hoặc cột nhà xưởng?

Tâm phụ tải lý thuyết thường nằm ở lối đi lại hoặc ngay vị trí máy gia công, gây cản trở dây chuyền sản xuất và nguy hiểm về an toàn điện. Việc dời tọa độ về cột hoặc tường gần nhất ($X_{\text{dời}}, Y_{\text{dời}}$) vừa đảm bảo mỹ quan công nghiệp, thuận tiện thao tác vận hành, vừa giữ mức tăng chiều dài cáp ở mức tối thiểu ($< 3%$).

4. Quy trình bảo trì, bảo dưỡng hệ thống điện định kỳ khuyến nghị như thế nào?

Định kỳ 6 tháng: Siết chặt đầu cốt cáp tại các tủ TĐL/TPPC bằng cờ-lê lực, vệ sinh bụi kim loại bám trong tủ điện bằng khí nén khô; Định kỳ 12 tháng: Dùng camera nhiệt hồng ngoại quét kiểm tra phát nhiệt cục bộ tại các tiếp điểm ACB/MCCB và kiểm tra điện trở nối đất an toàn ($R_{đ} \le 4,\Omega$).

5. Chi phí đầu tư hệ thống bù công suất phản kháng là bao nhiêu và thời gian thu hồi vốn thế nào?

Chi phí lắp đặt tủ tụ bù tự động $120,\text{kVAr}$ (gồm tụ khô Mikro/Epcos + bộ điều khiển 6 cấp) khoảng 35,000,000 VNĐ. Hệ thống giúp nâng $\cos\varphi$ từ $0.62$ lên $0.95$, loại bỏ hoàn toàn tiền phạt mua công suất phản kháng từ EVN (~4,500,000 VNĐ/tháng), giúp hoàn vốn chỉ sau 8 tháng vận hành.

Kết luận

Bản đồ án "Thiết kế cung cấp điện cho phân xưởng cơ khí" do sinh viên Đỗ Tấn Tài thực hiện dưới sự hướng dẫn của TS. Trương Phước Hòa đã giải quyết xuất sắc bài toán kỹ thuật - kinh tế toàn diện cho công trình sản xuất quy mô $1875,\text{m}^2$.

Thành tựu kỹ thuật nổi bật:

  • Phân nhóm khoa học 6 cụm phụ tải động lực, ứng dụng thành công phương pháp xác định tâm phụ tải giải tích và phương pháp hệ số cực đại $K_{\max} - P_{tb}$ với độ chính xác cao.
  • Thiết kế đồng bộ hệ thống chiếu sáng LED Philips 60W đạt chuẩn TCVN 7114-1:2008, giảm $58%$ điện năng tiêu thụ và hệ thống thông gió Hasaki đạt chuẩn $70,\text{lần/giờ}$.
  • Xác định chính xác công suất tổng hợp tại Tủ Phân Phối Chính ($S_{tt} = 288.56,\text{kVA}, I_{tt} = 438.42,\text{A}$), làm tiền đề vững chắc cho việc lựa chọn máy biến áp $400,\text{kVA}$, cáp điện và khí cụ đóng cắt an toàn tuyệt đối.

Công trình không chỉ mang giá trị học thuật chuyên sâu mà còn là tài liệu tham khảo kỹ thuật giá trị, có tính ứng dụng thực tiễn cao cho các dự án xây dựng và cải tạo nhà xưởng công nghiệp tại Việt Nam.
