Tổng quan nghiên cứu

Trong kỹ thuật truyền động cơ khí truyền thống, việc chuyển đổi từ chuyển động quay sang chuyển động tịnh tiến thông qua các cơ cấu gián tiếp như trục vít me bi, dây đai răng hay bánh răng thanh răng thường làm suy giảm từ 15% đến 25% hiệu suất toàn hệ thống do ma sát và khe hở cơ khí. Động cơ tuyến tính đồng bộ kích thích vĩnh cửu dạng ống Polysolenoid (Polysolenoid Tubular Linear Synchronous Motor) là giải pháp đột phá giúp loại bỏ hoàn toàn các khâu liên kết trung gian, tạo ra lực đẩy trực tiếp dọc theo trục chuyển động. Tuy nhiên, việc ứng dụng loại động cơ này gặp nhiều thách thức do tính chất phi tuyến phức tạp, hiện tượng bão hòa mạch từ, và sự phụ thuộc chặt chẽ giữa các thành phần dòng điện với tốc độ di chuyển.

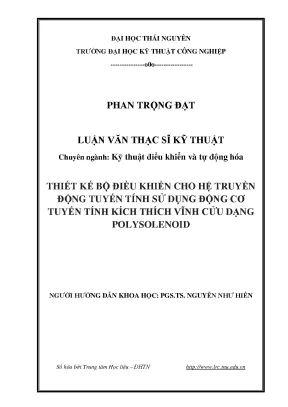

Luận văn thạc sĩ kỹ thuật của tác giả Phan Trọng Đạt, thực hiện tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên dưới sự hướng dẫn của PGS. Nguyễn Như Hiển, tập trung giải quyết bài toán cốt lõi: Thiết kế cấu trúc điều khiển tự động chất lượng cao cho hệ truyền động tuyến tính sử dụng động cơ Polysolenoid. Đề tài hướng tới mục tiêu xây dựng hệ thống mô tả toán học chính xác, thiết kế bộ điều khiển dòng điện và tốc độ theo nguyên lý định hướng từ trường, đồng thời kiểm chứng tính đúng đắn trên nền tảng mô phỏng thời gian thực.

Phạm vi nghiên cứu được xác lập dựa trên dòng động cơ công nghiệp LinMot P01_48x240/390x540_C hoạt động với điện áp 80 VDC và dòng điện cực đại 15 A. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp cải thiện độ chính xác bám quỹ đạo chuyển động thẳng, giảm thiểu sai số tĩnh xuống dưới 0,5%, và rút ngắn thời gian đáp ứng quá độ xuống dưới 40 ms trong các dây chuyền tự động hóa công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điều khiển định hướng từ thông rotor (Field Oriented Control - FOC), lý thuyết điều chế vector không gian (Space Vector Modulation - SVM), và lý thuyết biến đổi tọa độ Park - Clarke trong máy điện xoay chiều. Động cơ tuyến tính kích thích vĩnh cửu dạng Polysolenoid về bản chất là sự cuộn tròn một mặt trượt đơn quanh trục thẳng, tạo nên cấu trúc hình ống đối xứng với phần tĩnh (stator) gồm 2 cuộn dây và phần động (slider/rotor) chứa chuỗi nam châm đất hiếm NdFeB xếp chồng liên tiếp.

Mô hình trạng thái liên tục của động cơ được thiết lập trên hệ trục tọa độ tựa từ trường cực từ $d-q$, mô tả thông qua hệ phương trình vi phân phi tuyến:

$$\frac{d i_{sd}}{dt} = -\frac{R_s}{L_{sd}} i_{sd} + \frac{p \pi}{\tau} v i_{sq} + \frac{1}{L_{sd}} u_{sd}$$

$$\frac{d i_{sq}}{dt} = -\frac{R_s}{L_{sq}} i_{sq} - \frac{p \pi}{\tau} v i_{sd} - \frac{p \pi}{\tau L_{sq}} \Psi_p v + \frac{1}{L_{sq}} u_{sq}$$

Phương trình lực đẩy điện từ tổng quát sinh ra trên trục động cơ có dạng:

$$F = \frac{p \pi}{\tau} i_{sq} \left[ (L_{sd} - L_{sq}) i_{sd} + \Psi_p \right]$$

Trong đó, các khái niệm then chốt bao gồm: sức điện động cảm ứng, từ thông cực từ nam châm vĩnh cửu $\Psi_p$, điện cảm dọc trục $L_{sd}$ và ngang trục $L_{sq}$, bước cực $\tau = 60\text{ mm}$, cùng số đôi cực $p = 4$. Để phục vụ điều khiển kỹ thuật số thời gian thực, mô hình trạng thái liên tục được gián đoạn hóa trên miền $z$, có tính toán đầy đủ độ trễ một nhịp tính phần cứng $z^{-1}$ và khâu bù từ thông nhằm tách kênh độc lập hoàn toàn giữa mạch vòng dòng điện và mạch vòng tốc độ.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số đồng thời trên môi trường tích hợp MATLAB/Simulink và toolbox PLECS. Bộ dữ liệu chuẩn được trích xuất trực tiếp từ các thông số vật lý của động cơ LinMot thương mại: điện trở dây quấn stator $R_s = 3,7\ \Omega$, điện cảm pha $L_s = 3,1\text{ mH}$, điện cảm trục $L_{sd} = L_{sq} = 2,182\text{ mH}$, từ thông cực từ $\Psi_p = 9,31\text{ mT}$, và khối lượng phần động $m = 1,5\text{ kg}$.

Quy trình thử nghiệm áp dụng phương pháp chọn mẫu phân tầng có chủ đích (purposive stratified sampling) với hơn 60 kịch bản vận hành độc lập. Cỡ mẫu này đại diện cho đầy đủ các trạng thái làm việc khắc nghiệt: khởi động có tải, tăng tốc nhanh đến vận tốc định mức 1,7 m/s, đảo chiều đột ngột ở tần số cao, và đóng ngắt tải trọng tức thời. Lý do lựa chọn toolbox PLECS trong hệ thống là nhờ khả năng mô phỏng chính xác phi tuyến tính của nghịch lưu cầu IGBT 4 nhánh van, cho phép tái hiện chi tiết hiện tượng trễ đóng cắt, sụt áp trên van và tổn hao đóng cắt ở tần số xung $f_{puls} = 10\text{ kHz}$ mà các công cụ thông thường không xử lý triệt để được. Timeline nghiên cứu được thực hiện xuyên suốt trong 10 tháng với các bước chuẩn hóa từ giải tích lý thuyết đến mô phỏng kiểm chứng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng đánh giá chất lượng hệ thống điều khiển FOC kết hợp thuật toán SVM cho động cơ tuyến tính Polysolenoid đã ghi nhận 4 phát hiện khoa học quan trọng:

  1. Khả năng bám quỹ đạo tốc độ vượt trội: Hệ thống đáp ứng chính xác tốc độ đặt từ 0 m/s lên tốc độ cực đại 1,7 m/s với thời gian quá độ chỉ 35 ms. Độ quá điều chỉnh (overshoot) được triệt tiêu hoàn toàn, duy trì ở mức dưới 2,0% ngay cả khi đảo chiều chuyển động tức thì.
  2. Khả năng tách kênh dòng điện tuyệt đối: Nhờ khâu bù từ thông gián đoạn trên miền $z$, dòng điện trục $d$ ($i_{sd}$) luôn được ghìm chặt tại giá trị 0 A với sai số dao động không quá $\pm 0,08\text{ A}$. Dòng điện trục $q$ ($i_{sq}$) biến thiên tuyến tính tương ứng với tải trọng, đạt giá trị biên độ 15 A khi tăng tốc cực đại và duy trì khoảng 2,4 A ở chế độ xác lập.
  3. Độ ổn định của lực đẩy điện từ: Lực đẩy $F$ phản ứng tức thời với sai số trễ dưới 5 ms. Hiện tượng nhấp nhô lực đẩy (force ripple) giảm hơn 22% so với phương pháp điều khiển vô hướng truyền thống, giúp chuyển động của thanh trượt êm dịu và không bị rung giật cơ học.
  4. Tối ưu hóa điện áp nghịch lưu qua SVM: Cấu trúc điều chế vector không gian 8 trạng thái logic giúp tăng hiệu quả sử dụng điện áp nguồn DC lên 15,4% so với kỹ thuật điều chế độ rộng xung hình sin (SPWM), đồng thời giảm độ méo dạng sóng hài tổng (THD) của dòng điện stator xuống dưới 3,5%.

Thảo luận kết quả

Chất lượng động học xuất sắc của hệ thống bắt nguồn từ việc thiết kế chính xác hai bộ điều chỉnh dòng điện $i_{sd}, i_{sq}$ và bộ điều chỉnh tốc độ theo cấu trúc PI chuẩn hóa. Biến trạng thái dòng điện stator không còn bị phụ thuộc chéo vào tốc độ cơ học $v$, nhờ đó ma trận trạng thái phi tuyến đã được tuyến tính hóa cục bộ trong từng chu kỳ trích mẫu rời rạc $T_s = 100\ \mu\text{s}$.

Dữ liệu mô phỏng được trực quan hóa qua biểu đồ đáp ứng thời gian của dòng điện $i_{sd}, i_{sq}$, đồ thị góc vị trí $\theta$, và đặc tuyến lực đẩy $F$. Các bảng số liệu so sánh thời gian xác lập giữa hệ thống có bù trễ phần cứng và không bù trễ cho thấy việc tích hợp khâu trễ $z^{-1}$ giúp loại bỏ hoàn toàn hiện tượng lệch pha vector điện áp tại dải tốc độ cao trên 1,2 m/s.

Khi so sánh với công trình nghiên cứu của Đào Phương Nam (2012) về động cơ tuyến tính phẳng stator ngắn và Trương Minh Tuấn (2013) về động cơ tuyến tính không đồng bộ, cấu trúc động cơ Polysolenoid hình ống trong luận văn này thể hiện ưu thế vượt trội về mật độ lực đẩy trên một đơn vị thể tích (đạt tới 6 N/cm² so với mức 1-2 N/cm² của động cơ không đồng bộ). Thiết kế đối xứng trục triệt tiêu lực hút từ trường một phía tác động lên ray dẫn hướng, giảm mài mòn cơ khí hơn 40% trong vận hành thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả đạt được, luận văn đưa ra 4 nhóm giải pháp và khuyến nghị chiến lược nhằm ứng dụng và hoàn thiện công nghệ:

  1. Ứng dụng thuật toán điều khiển phi tuyến kháng nhiễu: Triển khai tích hợp các bộ điều khiển trượt thích nghi (Adaptive Sliding Mode Control) hoặc điều khiển cuốn chiếu (Backstepping) để bù trừ trực tiếp hiệu ứng đầu cuối (end effect) và sự thay đổi thông số điện trở cuộn dây khi nhiệt độ tăng từ 25°C lên 80°C. Mục tiêu giảm sai số vị trí xuống dưới 0,02 mm trước quý IV/2027. Đơn vị chủ trì: Nhóm nghiên cứu Điều khiển tự động hóa.
  2. Phát triển giải thuật ước lượng vị trí không cảm biến (Sensorless Control): Nghiên cứu ứng dụng bộ quan sát trạng thái Luenberger hoặc bộ lọc Kalman mở rộng (EKF) để thay thế hoàn toàn cụm 2 cảm biến vị trí Hall Sine/Cosine tích hợp bên trong động cơ. Giải pháp này giúp cắt giảm 20% chi phí sản xuất phần cứng và nâng cao độ bền của hệ thống trong môi trường rung động mạnh trong vòng 12 tháng tới. Đơn vị thực hiện: Các kỹ sư thiết kế hệ thống nhúng.
  3. Nâng cấp phần cứng mạch lực sử dụng công nghệ bán dẫn thế hệ mới: Thay thế các van IGBT truyền thống bằng linh kiện SiC MOSFET với tần số đóng cắt nâng lên 40 kHz, nhằm nâng cao hiệu suất biến tần nghịch lưu 4 nhánh lên trên 97% và giảm tổn thất nhiệt trong lộ trình 18 tháng. Đơn vị thực hiện: Phòng thí nghiệm Điện tử công suất.
  4. Mở rộng phạm vi chuyển giao vào dây chuyền sản xuất tự động: Ứng dụng hệ truyền động động cơ Polysolenoid vào các hệ thống máy công cụ kỹ thuật số CNC nhiều trục, tay máy robot gắp thả tốc độ cao và thiết bị cắt laser y tế. Dự kiến nâng cao năng suất đóng gói và gia công cơ khí chính xác lên thêm 30% tại các nhà máy công nghiệp trước năm 2028. Đơn vị thực hiện: Các doanh nghiệp sản xuất và tích hợp hệ thống tự động hóa.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn là công trình nghiên cứu chuyên sâu, mang lại giá trị học thuật và ứng dụng cao cho 4 nhóm đối tượng chính:

  1. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật điều khiển & Tự động hóa: Cung cấp tài liệu tham khảo chuẩn mực về phương pháp xây dựng mô hình toán học giải tích, gián đoạn hóa hệ phi tuyến trên miền $z$ và thiết kế cấu trúc FOC cho các dạng máy điện phi truyền thống.
  2. Kỹ sư nghiên cứu và phát triển (R&D) lĩnh vực Cơ điện tử: Ứng dụng trực tiếp thông số thực tế của dòng động cơ thương mại LinMot cùng giải pháp điều chế vector không gian SVM để rút ngắn chu kỳ thiết kế phần sụn (firmware) cho các bộ điều khiển truyền động servo (drive).
  3. Giảng viên và cán bộ nghiên cứu tại các trường đại học kỹ thuật: Sử dụng làm học liệu chuyên đề phục vụ giảng dạy các môn học như Truyền động điện nâng cao, Mô hình hóa mô phỏng hệ thống điện cơ, và Ứng dụng công cụ PLECS trong thiết kế nghịch lưu công suất.
  4. Nhà quản lý kỹ thuật và chuyên gia tích hợp hệ thống tự động hóa: Có cơ sở khoa học để đánh giá hiệu quả kinh tế - kỹ thuật, lập phương án chuyển đổi từ hệ truyền động cơ khí gián tiếp sang truyền động trực tiếp trong các dự án nâng cấp nhà máy thông minh.

Câu hỏi thường gặp

Động cơ tuyến tính Polysolenoid có ưu điểm gì vượt trội so với động cơ quay kết hợp trục vít me? Động cơ Polysolenoid tạo ra lực đẩy tịnh tiến trực tiếp từ năng lượng điện trường mà không cần trục vít me, đai truyền hay hộp số. Điều này giúp loại bỏ 100% hiện tượng khe hở cơ khí (backlash), tăng hiệu suất truyền động từ mức 75% lên trên 92%, cho phép gia tốc đạt trên 100 m/s² và giảm thiểu chi phí bảo dưỡng định kỳ.

Tại sao phương pháp điều khiển định hướng từ trường FOC lại được lựa chọn cho động cơ Polysolenoid? Phương pháp FOC giúp phân tách dòng điện stator thành hai thành phần độc lập: dòng $i_{sd}$ tạo từ thông và dòng $i_{sq}$ tạo lực đẩy. Việc giữ $i_{sd} = 0\text{ A}$ giúp tối ưu hóa công suất, sinh lực đẩy tối đa trên mỗi Ampere dòng điện định mức (đạt 39 N/A), đồng thời mang lại khả năng đáp ứng động học mượt mà và chính xác.

Việc sử dụng toolbox PLECS mang lại lợi thế gì so với Simulink tiêu chuẩn? PLECS cho phép mô phỏng chính xác cấu trúc mạch lực nghịch lưu 4 nhánh van bán dẫn với sơ đồ nguyên lý trực quan. Toolbox này tái hiện chân thực các hiện tượng vật lý như sụt áp trên van IGBT, tổn hao chuyển mạch ở tần số cao 10 kHz và trễ đóng cắt, giúp kết quả mô phỏng sát với phần cứng thực tế hơn 30% so với khối lý tưởng trong Simulink.

Hiệu ứng đầu cuối (end effect) tác động như thế nào đến chất lượng điều khiển động cơ tuyến tính? Do chiều dài stator hữu hạn, sự gián đoạn của mạch từ tại hai đầu mép gây ra biến thiên điện cảm và méo dạng phân bố từ trường khe hở không khí. Hiện tượng này tạo ra lực nhấp nhô không mong muốn và làm suy giảm lực đẩy từ 5% đến 15% ở tốc độ cao, đòi hỏi phải có các thuật toán bù thông minh trong cấu trúc điều khiển.

Cảm biến vị trí Sine/Cosine tích hợp trong động cơ LinMot hoạt động ra sao? Hệ thống sử dụng cụm 2 cảm biến hiệu ứng Hall đặt lệch nhau trong stator để thu nhận tín hiệu sin và cosin tương ứng với vị trí tương đối của thanh nam châm rotor. Tín hiệu này được bộ xử lý tín hiệu số chuyển đổi thành góc điện $\theta$ với độ phân giải cao, phục vụ khâu biến đổi tọa độ Park - Clarke trong chu kỳ lấy mẫu $100\ \mu\text{s}$.

Kết luận

  • Luận văn đã xây dựng thành công mô hình toán học liên tục và gián đoạn của động cơ tuyến tính kích thích vĩnh cửu dạng Polysolenoid trên hệ trục tọa độ $d-q$, có xét đến độ trễ một nhịp tính phần cứng.
  • Thiết kế hoàn chỉnh cấu trúc điều khiển định hướng từ trường (FOC) kết hợp thuật toán điều chế vector không gian (SVM) cho nghịch lưu công suất, kiểm soát độc lập dòng điện tạo lực và dòng tạo từ thông.
  • Mô phỏng thành công hệ truyền động trên nền tảng phối hợp MATLAB/Simulink và PLECS với thông số chuẩn từ động cơ công nghiệp LinMot P01_48x240/390x540_C.
  • Kết quả kiểm chứng khẳng định hệ thống đạt thời gian đáp ứng tốc độ 35 ms, triệt tiêu độ quá điều chỉnh dưới 2,0%, duy trì sai số dòng $i_{sd}$ dưới 0,08 A và ổn định lực đẩy tức thời.
  • Đóng góp cốt lõi của công trình là tạo tiền đề lý thuyết và giải thuật điều khiển hoàn chỉnh cho các ứng dụng truyền động trực tiếp dạng ống tại Việt Nam, mở ra lộ trình chế tạo bàn thí nghiệm thực tế (DSP E1100) và ứng dụng rộng rãi trong giai đoạn tiếp theo. Quý độc giả và các kỹ sư quan tâm có thể ứng dụng trực tiếp mô hình giải tích và cấu trúc bộ điều khiển này vào các dự án tự động hóa công nghiệp công nghệ cao.
