Tổng hợp tài liệu kỹ thuật về Động cơ Diesel Kia và hệ thống Common Rail

Chuyên khảo phân tích Tài liệu động cơ diesel kia, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo., phục vụ nghiên cứu và ứng dụng thực tiễn

• Đề tài: Tài Liệu Động Cơ Diesel Kia

Tóm tắt

I. Hướng dẫn toàn tập về tài liệu động cơ diesel Kia mới nhất

Việc nắm vững kiến thức kỹ thuật là yêu cầu bắt buộc đối với kỹ thuật viên và người sử dụng xe. Tài liệu động cơ diesel Kia đóng vai trò là nền tảng cốt lõi, cung cấp thông tin chi tiết từ cấu trúc cơ bản đến các hệ thống phức tạp. Các tài liệu này không chỉ đơn thuần là sách hướng dẫn, mà còn là công cụ chẩn đoán và sửa chữa hiệu quả. Nguồn tài liệu chính thống từ nhà sản xuất bao gồm thông số kỹ thuật, quy trình tháo lắp, và đặc biệt là các sơ đồ mạch điện. Việc tiếp cận và khai thác đúng cách các file pdf tài liệu động cơ Kia giúp rút ngắn thời gian chẩn đoán, tăng độ chính xác trong sửa chữa và đảm bảo hiệu suất vận hành tối ưu cho xe. Tài liệu thường được chia thành nhiều phần, bao gồm tổng quan về động cơ, hệ thống nhiên liệu, hệ thống điều khiển điện tử, hệ thống làm mát và bôi trơn. Mỗi phần đều chứa đựng kiến thức chuyên sâu, được trình bày một cách có hệ thống. Ví dụ, phần về hệ thống phun dầu điện tử Common Rail (CRDI) giải thích cặn kẽ nguyên lý hoạt động, áp suất phun và vai trò của từng cảm biến. Hiểu rõ các tài liệu này là bước đầu tiên để làm chủ công nghệ động cơ diesel hiện đại của Kia, từ các dòng xe phổ thông như Kia K2500 đến các dòng SUV cao cấp như Sorento.

1.1. Tầm quan trọng của tài liệu training động cơ Kia

Các tài liệu training động cơ Kia chính hãng là nguồn kiến thức vô giá, được biên soạn dành riêng cho kỹ thuật viên. Tài liệu này cập nhật những công nghệ mới nhất như Turbo tăng áp biến thiên (VGT) và hệ thống điều khiển điện tử (EDC) của Bosch. Nội dung không chỉ dừng lại ở lý thuyết mà còn cung cấp các nghiên cứu tình huống (case study), phân tích lỗi thực tế và giải pháp khắc phục. Việc nghiên cứu kỹ lưỡng tài liệu training giúp kỹ thuật viên nâng cao tay nghề, tự tin xử lý các pan bệnh phức tạp và áp dụng đúng quy trình của nhà sản xuất, tránh các sai sót không đáng có. Đây là yếu tố quyết định chất lượng dịch vụ và sự hài lòng của khách hàng.

1.2. Các loại tài liệu sửa chữa động cơ diesel Kia phổ biến

Có nhiều loại tài liệu sửa chữa động cơ diesel Kia khác nhau, mỗi loại phục vụ một mục đích riêng. Phổ biến nhất là Sổ tay sửa chữa (Service Manual), cung cấp quy trình tháo lắp, siết lực và thông số kỹ thuật chi tiết. Thứ hai là Sơ đồ mạch điện (Wiring Diagram), công cụ không thể thiếu để chẩn đoán các lỗi liên quan đến hệ thống điện và cảm biến. Cuối cùng là Cẩm nang chẩn đoán mã lỗi (DTC Guide), giải thích ý nghĩa của từng mã lỗi và hướng dẫn các bước kiểm tra tương ứng. Việc kết hợp sử dụng các loại tài liệu này sẽ tạo nên một quy trình làm việc chuyên nghiệp và hiệu quả.

II. Bí quyết chẩn đoán các mã lỗi động cơ diesel Kia thường gặp

Động cơ diesel hiện đại của Kia được trang bị hệ thống điều khiển điện tử (ECM) để giám sát và tối ưu hóa hoạt động. Khi phát hiện sự bất thường, ECM sẽ lưu lại một mã lỗi (DTC - Diagnostic Trouble Code). Việc đọc và hiểu đúng các mã lỗi động cơ diesel Kia là kỹ năng cơ bản để xác định nguyên nhân sự cố. Các lỗi thường gặp liên quan đến hệ thống nhiên liệu (áp suất thấp/cao trong ống rail), hệ thống nạp khí (lỗi cảm biến lưu lượng khí nạp MAF, lỗi turbo), và hệ thống kiểm soát khí thải (lỗi van EGR). Một trong những thách thức lớn là sự phức tạp của hệ thống. Một mã lỗi có thể do nhiều nguyên nhân gây ra. Ví dụ, lỗi áp suất nhiên liệu thấp không chỉ do bơm cao áp yếu mà còn có thể do kim phun bị rò rỉ hoặc cảm biến áp suất rail bị lỗi. Do đó, việc chỉ dựa vào máy chẩn đoán để đọc lỗi là chưa đủ. Kỹ thuật viên cần kết hợp với sơ đồ mạch điện động cơ diesel Kia và các tài liệu kỹ thuật khác để thực hiện các phép đo kiểm chính xác, khoanh vùng và tìm ra gốc rễ của vấn đề.

2.1. Phân tích các lỗi liên quan đến sửa chữa turbo diesel Kia

Hệ thống turbo tăng áp, đặc biệt là loại VGT (Variable Geometry Turbo), giúp cải thiện đáng kể công suất và mô-men xoắn. Tuy nhiên, đây cũng là một bộ phận dễ gặp sự cố. Các vấn đề trong sửa chữa turbo diesel Kia thường bao gồm: kẹt cánh điều khiển VGT, rò rỉ dầu qua phớt, hoặc hỏng bộ điều khiển chân không. Các triệu chứng thường thấy là xe yếu, tăng tốc kém, và khói đen. Tài liệu kỹ thuật chỉ rõ rằng áp suất tăng áp (boost pressure) phải được kiểm tra ở các dải vòng tua khác nhau. Ví dụ, tài liệu gốc cho thấy nhiệt độ khí nạp sau bộ làm mát khí nạp (intercooler) là một yếu tố quan trọng ảnh hưởng đến hiệu suất. Chẩn đoán chính xác yêu cầu kiểm tra cả phần cơ khí của turbo và hệ thống điều khiển điện tử đi kèm.

2.2. Hướng dẫn đọc sơ đồ mạch điện động cơ diesel Kia

Việc đọc sơ đồ mạch điện động cơ diesel Kia đòi hỏi sự kiên nhẫn và kiến thức nền tảng về điện tử. Sơ đồ cung cấp thông tin về tất cả các cảm biến, cơ cấu chấp hành, hộp ECM, các rơ-le và cầu chì. Mỗi dây dẫn được mã hóa bằng màu sắc và ký hiệu riêng. Để chẩn đoán, kỹ thuật viên cần xác định chân tín hiệu của cảm biến tại ECM, đo điện áp, điện trở hoặc tín hiệu xung để so sánh với giá trị tiêu chuẩn trong tài liệu. Việc này giúp xác định chính xác liệu lỗi nằm ở cảm biến, dây dẫn hay chính ECM, tránh việc thay thế linh kiện không cần thiết và tốn kém.

III. Phân tích hệ thống phun dầu điện tử CRDI động cơ Kia

Công nghệ Common Rail Direct Injection (CRDI) là trái tim của các thế hệ động cơ diesel Kia hiện đại. So với hệ thống bơm cơ khí truyền thống, hệ thống phun dầu điện tử CRDI mang lại sự linh hoạt vượt trội. Theo tài liệu phân tích, ưu điểm chính của CRDI là áp suất phun không phụ thuộc vào tốc độ động cơ. Hệ thống có thể duy trì áp suất cực cao (lên đến 1350-1600 bar) ngay cả ở vòng tua thấp, điều mà hệ thống cơ khí không thể làm được. Áp suất cao này giúp nhiên liệu được xé tơi thành các hạt sương siêu nhỏ, tăng diện tích tiếp xúc với không khí, từ đó quá trình cháy diễn ra gần như hoàn hảo. Điều này không chỉ giúp tăng công suất, giảm tiêu thụ nhiên liệu (hiệu quả hơn khoảng 15%) mà còn giảm thiểu đáng kể tiếng ồn và khí thải độc hại như bồ hóng (soot) và NOx. Một trong những tính năng nổi bật là khả năng phun đa điểm (pilot, main, và post injection), giúp giảm độ trễ cháy và tối ưu hóa quá trình đốt cháy ở mọi chế độ vận hành.

3.1. Cấu tạo và nguyên lý của hệ thống nhiên liệu diesel Kia

Một sơ đồ hệ thống nhiên liệu diesel Kia theo công nghệ CRDI bao gồm các thành phần chính: bơm thấp áp trong bình nhiên liệu, lọc nhiên liệu, bơm cao áp (High Pressure Pump), ống phân phối chung (Common Rail), kim phun điện tử (Injector) và các cảm biến. Bơm cao áp, thường được dẫn động bởi trục cam hoặc dây đai, có nhiệm vụ tạo ra áp suất cực lớn và nén nhiên liệu vào ống rail. Ống rail hoạt động như một bình tích áp, duy trì áp suất ổn định và phân phối đến các kim phun. ECM sẽ điều khiển thời điểm và thời gian mở kim phun dựa trên tín hiệu từ hàng loạt cảm biến như vị trí trục khuỷu (CKP), vị trí trục cam (CMP), và bàn đạp ga.

3.2. Vai trò của kim phun và van điều khiển áp suất

Kim phun điện tử là cơ cấu chấp hành tinh vi nhất trong hệ thống CRDI. ECM điều khiển kim phun bằng tín hiệu điện, quyết định lượng nhiên liệu và thời điểm phun chính xác đến từng mili giây. Tài liệu gốc nhấn mạnh tầm quan trọng của việc giữ sạch sẽ tuyệt đối khi làm việc với hệ thống này, vì các lỗ phun có kích thước cực nhỏ. Bên cạnh đó, van điều khiển áp suất (Pressure Control Valve), đặt trên bơm cao áp hoặc trên ống rail, đóng vai trò điều chỉnh áp suất trong hệ thống theo yêu cầu của ECM. Sự phối hợp nhịp nhàng giữa kim phun và van điều khiển áp suất đảm bảo động cơ hoạt động hiệu quả và êm ái ở mọi dải tốc độ.

IV. Khám phá thông số kỹ thuật động cơ D4CB A 2

Động cơ D4CB, còn được biết đến với mã A-2.5 TCI CRDI, là một trong những động cơ diesel thành công nhất của Kia, được trang bị trên dòng xe Kia Sorento. Đây là động cơ 4 xi-lanh thẳng hàng, dung tích 2,497cc, sử dụng công nghệ DOHC (2 trục cam trên đỉnh) và 4 van trên mỗi xi-lanh. Việc nghiên cứu cẩm nang sửa chữa Kia Sorento máy dầu cho thấy động cơ này được tối ưu hóa để đạt hiệu suất cao và giảm NVH (Noise, Vibration, and Harshness - Độ ồn, Rung, và Xóc). Các thông số kỹ thuật động cơ D4CB nổi bật bao gồm công suất cực đại 145 mã lực tại 4000 vòng/phút và mô-men xoắn cực đại 33 kg.m tại 2000 vòng/phút. Tài liệu chỉ rõ, điểm mô-men xoắn cao nhất đạt được ở dải vòng tua thấp giúp xe có sức kéo tốt, rất phù hợp với dòng xe SUV. Động cơ này còn được trang bị trục cân bằng (balance shaft) để giảm rung động và khung thang (ladder frame) ở phần đáy máy để tăng độ cứng vững, góp phần tạo nên sự vận hành êm ái. Động cơ D4CB là một ví dụ điển hình cho sự phát triển của công nghệ diesel, kết hợp giữa sức mạnh, hiệu quả và sự tinh tế.

4.1. So sánh động cơ D4CB và động cơ D4HB

Mặc dù D4CB rất thành công, Kia đã tiếp tục phát triển và cho ra đời động cơ D4HB (2.2L) với nhiều cải tiến. Động cơ D4HB có dung tích nhỏ hơn nhưng lại cho công suất và mô-men xoắn lớn hơn nhờ vào việc tối ưu hóa hệ thống tăng áp, hệ thống phun và giảm ma sát bên trong. D4HB thường sử dụng hệ thống CRDI thế hệ mới hơn với áp suất phun cao hơn D4CB, đồng thời tuân thủ các tiêu chuẩn khí thải nghiêm ngặt hơn. Việc so sánh hai động cơ này trong tài liệu kỹ thuật giúp thấy rõ lộ trình phát triển công nghệ của Kia, hướng tới việc tạo ra những động cơ nhỏ gọn hơn, mạnh mẽ hơn và thân thiện với môi trường hơn.

4.2. Hướng dẫn sử dụng Kia Carnival máy dầu hiệu quả

Dòng xe Kia Carnival thế hệ mới cũng sử dụng động cơ diesel tiên tiến, tương tự như D4HB. Cuốn hướng dẫn sử dụng Kia Carnival máy dầu nhấn mạnh tầm quan trọng của việc bảo dưỡng định kỳ và sử dụng nhiên liệu đúng chuẩn. Để tối ưu hóa hiệu suất và tuổi thọ động cơ, người dùng cần tuân thủ lịch thay dầu máy (khuyến nghị dầu CE 10W30), thay lọc nhiên liệu và vệ sinh hệ thống nạp khí. Tài liệu cũng khuyên người lái nên vận hành xe ở dải vòng tua tối ưu, nơi động cơ đạt mô-men xoắn cao nhất, để tiết kiệm nhiên liệu và giảm hao mòn cơ khí, tương tự như khuyến nghị cho động cơ D4CB là ở khoảng 2000 vòng/phút.

V. Quy trình bảo dưỡng máy dầu Kia chuẩn hãng từ A đến Z

Bảo dưỡng định kỳ là yếu tố then chốt để duy trì hiệu suất, độ tin cậy và tuổi thọ của động cơ diesel Kia. Một quy trình bảo dưỡng máy dầu Kia chuẩn không chỉ bao gồm việc thay dầu và các bộ lọc, mà còn là một loạt các bước kiểm tra toàn diện. Quy trình này phải dựa trên tài liệu hướng dẫn của nhà sản xuất cho từng dòng xe cụ thể. Các hạng mục quan trọng cần kiểm tra bao gồm: hệ thống nhiên liệu (kiểm tra rò rỉ, áp suất), hệ thống nạp khí (kiểm tra lọc gió, đường ống và bộ intercooler), hệ thống làm mát (kiểm tra mức nước, chất lượng dung dịch làm mát), và hệ thống dây đai dẫn động (serpentine belt). Việc siết lại các bu-lông, đặc biệt là các bu-lông quan trọng như bu-lông nắp máy hay thanh truyền, đòi hỏi quy trình siết lực đặc biệt. Tài liệu kỹ thuật của Sorento mô tả phương pháp siết theo mô-men và góc quay (Torque-to-Angle), đòi hỏi dụng cụ chuyên dụng để đảm bảo lực kẹp chính xác và đồng đều, ngăn ngừa biến dạng và hư hỏng.

5.1. Các bước kiểm tra hệ thống phun nhiên liệu CRDI

Trong quá trình bảo dưỡng, kiểm tra hệ thống phun dầu điện tử CRDI là công việc phức tạp, đòi hỏi kỹ năng cao. Các bước cơ bản bao gồm: sử dụng máy chẩn đoán để kiểm tra áp suất thực tế trong ống rail so với áp suất mục tiêu; kiểm tra lượng dầu hồi của kim phun để đánh giá tình trạng của từng kim. Lượng dầu hồi quá lớn là dấu hiệu kim phun bị mòn hoặc kẹt, cần được sửa chữa hoặc thay thế. Ngoài ra, việc kiểm tra và thay thế lọc nhiên liệu đúng định kỳ là cực kỳ quan trọng để bảo vệ bơm cao áp và kim phun khỏi các hạt bẩn có thể gây mài mòn và hư hỏng nghiêm trọng.

5.2. Lịch trình bảo dưỡng và các hạng mục cần lưu ý

Mỗi dòng xe Kia máy dầu đều có một lịch trình bảo dưỡng cụ thể. Thông thường, dầu động cơ và lọc dầu cần được thay sau mỗi 5.000 - 10.000 km tùy điều kiện vận hành. Lọc nhiên liệu và lọc gió thường có chu kỳ thay dài hơn, khoảng 20.000 - 40.000 km. Một hạng mục quan trọng thường bị bỏ qua là kiểm tra và vệ sinh hệ thống van tuần hoàn khí xả (EGR). Van EGR bị kẹt bẩn có thể gây ra hiện tượng động cơ yếu, hao nhiên liệu và tăng lượng khí thải độc hại. Việc tuân thủ nghiêm ngặt lịch trình bảo dưỡng từ nhà sản xuất là cách tốt nhất để đảm bảo chiếc xe luôn ở trong tình trạng hoạt động hoàn hảo.

VI. Cách download tài liệu sửa chữa động cơ diesel Kia PDF

Trong kỷ nguyên số, việc tiếp cận tài liệu động cơ diesel Kia đã trở nên dễ dàng hơn bao giờ hết. Các diễn đàn ô tô, trang web kỹ thuật và các kho lưu trữ trực tuyến là những nguồn tài nguyên phong phú để tìm kiếm và tải về các tài liệu cần thiết. Tuy nhiên, người dùng cần cẩn trọng để lựa chọn những nguồn uy tín, đảm bảo tài liệu là phiên bản mới nhất và chính xác. Các file pdf tài liệu động cơ Kia thường được sắp xếp theo dòng xe và đời xe, ví dụ như download tài liệu Kia K2500 hay Sorento. Sử dụng đúng từ khóa tìm kiếm, chẳng hạn như "Kia diesel engine service manual" kèm theo mã động cơ (D4CB, D4HB) và năm sản xuất, sẽ giúp tăng khả năng tìm thấy tài liệu chính xác. Nhiều tài liệu được chia sẻ miễn phí bởi cộng đồng kỹ thuật viên trên toàn thế giới. Việc tham gia vào các cộng đồng này không chỉ giúp có được tài liệu mà còn là cơ hội để học hỏi kinh nghiệm và trao đổi kiến thức chuyên môn về sửa chữa động cơ diesel Kia.

6.1. Lưu ý khi sử dụng các tài liệu tải về từ internet

Khi sử dụng tài liệu từ các nguồn không chính thức, cần kiểm tra kỹ thông tin. Hãy so sánh thông tin từ nhiều nguồn khác nhau để xác nhận tính chính xác, đặc biệt là các thông số quan trọng như lực siết bu-lông hay giá trị điện trở của cảm biến. Một số tài liệu có thể dành cho các thị trường khác nhau (châu Âu, Bắc Mỹ, châu Á), có thể có những khác biệt nhỏ về cấu hình động cơ và hệ thống điện. Luôn ưu tiên các tài liệu có ghi rõ nguồn gốc và phiên bản cập nhật để đảm bảo áp dụng đúng thông tin kỹ thuật cho chiếc xe đang sửa chữa.

6.2. Nguồn tài liệu chính thống và các công cụ hỗ trợ

Nguồn tài liệu đáng tin cậy nhất vẫn là từ cổng thông tin kỹ thuật của Kia (Kia Global Information System - KGIS). Mặc dù việc truy cập có thể yêu cầu tài khoản trả phí, nhưng đây là nơi cung cấp thông tin đầy đủ, chính xác và cập nhật nhất. Ngoài các file PDF, các phần mềm tra cứu phụ tùng và hướng dẫn sửa chữa chuyên dụng cũng là công cụ đắc lực. Các phần mềm này thường tích hợp sẵn sơ đồ mạch điện động cơ diesel Kia, quy trình chẩn đoán từng bước và thông tin phụ tùng thay thế, giúp công việc của kỹ thuật viên trở nên nhanh chóng và chuyên nghiệp hơn rất nhiều.

Trích đoạn nội dung tài liệu

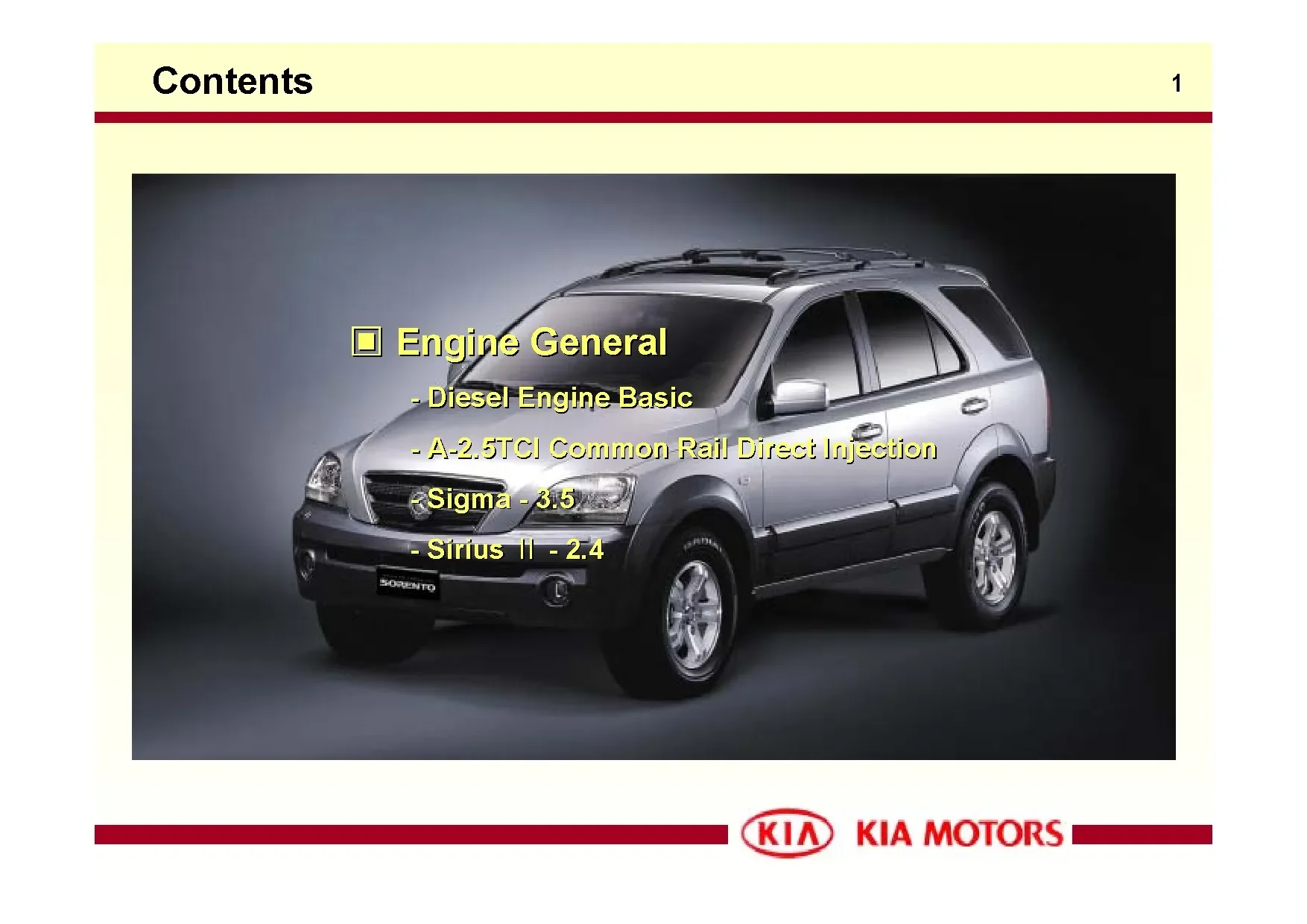

Contents 1 ▣ Engine General - Diesel Engine Basic - A-2.5TCI Common Rail Direct Injection - Sigma - 3.4 Diesel Engine System 2 Diesel Engine Diesel Fuel Property 3 ■ Comparison Property / Fuel Diesel Gasoline Heat Value(kcal/kg) 12,840 11,300 Specific Gravity 0.75 Flash Point(℃) 60~85℃ -40℃(below) Ignition Point (℃) 350 (℃) 550 (℃) Viscosity(Sec.) Diesel > Gasoline Ignitibility(Knock) Cetane No. Fuel Consumption(g/ps) 150~240 230~300 ※ Others : Sulfur content, Carbon number, Oxidation & water Cetane Number 4 ■ Cetane No. vs Carbon monoxide Diesel Fuel Property 5 ■ Diesel fuel’s injection condition 1. Atomization : - The atomized mist pressurized by high pressure (nearly 100 ~ 1500bar) pump is injected through small nozzle hole at the end of injector.

This fuel mist has collisions with compressed air in the combustion chamber with high speed. The size of this injected mist needs to be atomized as smaller as possible so that its total surface contacted with air becomes larger. In this reason, the atomization is the most important factor for ignition and perfect combustion. Penetration : - Even though the injected fuel is in good condition in atomization, it is difficult to meet fresh air in compressed combustion chamber if this mist hasn’t enough power to go fast and quite a way off.

Generally Atomization and Penetration can not be met together in normal situation since atomized mist has much more resistor for air. Diesel Fuel Property 6 3. Distribution : - It is important for Injected fuel to have good distribution in combustion chamber for perfect combustion. Pre chamber combustion and swirl type was adapted to make gas pulsation be increased in the process of the distribution in combustion chamber.

▽ Direct Injection ▽ Pre-combustion chamber ▽Swirl Chamber Nozzle Glow Plug Nozzle Swirl Chamber Nozzle Piston Glow Plug Piston Chamber Piston M.Chamber Diesel Fuel Property 7 ■ Swirl energy Comparison Distribution difference 8 ■ Distribution difference by injector install type Soot Formation 9 ■ Soot and Nox formation theory Diesel Combustion Process 10 ■ Internal Pressure Diagram in Combustion T A: beginning of fuel delivery from pump A-C : Injection Lag B: beginning of fuel injection from nozzle C-D : Explosive Combustion C: beginning of combustion D-E : Extensive Combustion T: point of TDC E-F : After Combustion D: fuel injection end E: after injection F: combustion end F C E B A D After injection -100 ˚ 0˚ 100 ˚ TDC Diesel System Advantage and Disadvantage 11 ■ Ignition Lag : - Diesel combustion process is a little different by several reasons compared to Gasoline’s. The ignition in diesel happens in several points by heated air when atomized fuel mist is injected. In that reason, the fire deflection is affected by several things such as combustion pressure, fuel temperature, water coolant temperature, rpm and so on. The ignition lag in internal pressure diagram shows the connection among the mentioned items before.

Generally in diesel engine this lag becomes about 3~ 7ms, but it’s different by conditions. If Ignition lag becomes longer, the detonation, diesel knock easily happens. The way to shorten this lag is : - Using High compression rate - High Centan No. fuel - Retard the injection time - Using swirl to increase deflection speed - Turbocharger with intercooler - Small nozzle size - appropriate working temperature in fuel, water coolant and air intake Diesel development 12 ■ Dynamic of diesel development Diesel System Advantage and Disadvantage 13 ■ System Comparison Items / Fuel Diesel Gasoline Mixture(A/F) Irregular Regular Ignition Heat of Compression Electrical Spark Compression ratio 16~23:1(only air) 8~11:1(A:F) Fuel Efficiency(%) 35~40 25~35 Explosion Pressure 120~160kg/㎠ 50~70kg/㎠ Max.

rpm 4500 7500 Load Control Fuel A/F Mixture Exhaust Temp. Low High Diesel System Advantage and Disadvantage 14 ■ Advantage - Using cheaper fuel (Generally) - Using the heat of compression to ignite ⇒ It makes system simple. - High efficiency at light loads and idle speeds - High compression ratio⇒ good fuel consumption - Fuel efficiency is higher (by 15%) - Components’ durability ■ Disadvantage - Precise in injection system and durability⇒ these make them more expensive to build - Output torque range is shorter than gasoline’s - Harmful emission gas ⇒ soot-laden(particles), sulfur content, - Detonation is easy to occur Stroke Cycle Comparison 15 ■ Diesel : Compression ignition Injector Air Compressed Only Air ex.gas Cylinder Piston Intake Compression Power Exhaust ■ Gasoline : Spark Ignition Spark Plug Compressed Ignite Air/Fuel ex.gas Piston Air/Fuel Intake Compression Power Exhaust Group discussion 16 ■ Subject : Common Rail System 1. Discuss by party what the common rail system is - Concept, main components, the difference verse IDI system, - Your country’s situation in commercial diesel vehicle - Advantage or disadvantage etc.

Present each party’s output - Use 5 minutes for presentation Common Rail Direct Injection (CRDI) 17 ■ CRDI System Overview - Over the years, a wide variety of different requirements in diesel engine, such as severe exhaust gas regulation, high power output at any range, and easy installation at any vehicle types from small sized passenger cars to heavy truck, have led to the using CRDI system which is met all of requirements. - Compared to conventional cam-driven mechanical injection system, the CRDI fuel injection system provides for considerably higher flexibility in the adaptation of the injection system to the engine. - The main advantage to a common-rail system is that there is no relationship between engine speed and injector pressure. In traditional fuel-injection systems, you can get only limited pressure at low engine speeds.

In addition, high-speed engines offer reduced time for fuel/air mixture formation, so injection pressure is key to move the combustion along at a fast pace. In addition, it can generate almost 1,000 bars of pressure already at an engine speed of only 1,500 rpm, which was previously impossible. Common Rail Direct Injection (CRDI) 18 -The diesel common-rail systems embody the same concept as gasoline-engine rails, which feature an accumulator connected with tubes to the injectors. The basic difference between them is the injector pressure.

In a common-rail diesel, it reaches 1,300 to 1,600 bars of pressure. In a gasoline rail system, the pressures are much less than 3 or 4 bars ■ Main Features - Extensive area of application - High injection pressures of up to approx. 1400bar - Variable start of injection - Possibility of pilot injection, main injection and post injection - Matching of injection pressure to the operating mode New technology - VGT 19 ■ VGT (Variable Geometry Turbo) VGT Vacuum Actuator Nozzle Vane Unison Ring A-2.5 TCI Mechanical system A-2.5 TCI CRDI Eng.5 TCI (CDRI) – High Speed Direct Injection 22 ■ Increasing specific power and fuel consumption - DOHC 4 valve with swing roller arm - Turbocharger with intercooler - State-of-the-art Electronic Diesel Control(EDC) by Bosch with Common Rail - Electronically controlled high precise injectors installed in the center of the combustion chamber - High injection pressure up to approx. 1,350 bar ■ Low emission and NVH decreased - Pilot injection prior to main injection - Balance shafts - EGR system with oxidation catalytic converter - Cam carrier and ladder frame type bed plate A-2.5 TCI (CDRI) – High Speed Direct Injection 23 ■ A-2.5 TCI Items A-Eng.

EMS Bosch Available Vehicle Sorento Displacement(cc) 2,497 High Pressure Timing Chain Pump Drive Pull-in currency Injector Control (20A) by EMS Pilot Injection Fuel Injection Main Injection Max. Fuel Pressure 1350bar Fuel Pressure Control Inlet Control Glow plug Heating Device Water coolant heater Fuel Heater Valve Clearance HLA Comparison with J Ⅲ 2.9ℓ C/R Items J Ⅲ-Eng EMS Delphi Available Vehicle Carnival Displacement(cc) 2,902 High Pressure Timing belt Pump Drive Pull-in currency Injector Control (10A) by EMS Pre Injection Fuel Injection Main Injection Max. Fuel Pressure 1400bar Fuel Pressure Control Inlet Control Air Heater Heating Device Fuel Heater Water Coolant Heater Valve Clearance HLA Comparison with HTI D-Eng. Items D-Eng EMS Bosch Available Vehicle Carens Displacement(cc) 2.0ℓ High Pressure Camshaft Driven Gear Pump Drive Pull-in currency Injector Control (20A) by EMS Pre Injection Fuel Injection Main Injection Max.

Fuel Pressure 1350bar Fuel Pressure Control Outlet Control Glow plug Heating Device Fuel Heater Water Coolant Heater Valve Clearance HLA A-2.5 TCI (CDRI) – Engine Performance Curve 26 TEST MODE : JIS 82 NET ENGINE : D4CB(A2.5 TCI) 33/2OOO rpm 145/4OOO rpm ※ Sorento’s highest torque produces in 2000 rpm. Considering the fuel consumption curve with best torque it’s recommended to drive in this rpm range.5 TCI (CDRI) – Wastegate 27 ■ Wastegate A bypass valve (wasrte / regulator) allows the turbo system to develop peak charge-air pressure for maximum engine boost response while eliminating the chance of excessive manifold pressure (overboost) at high speed. The wastegate is precisely calibrated and opens to direct some exhaust gas flow around the turbine wheel. This limit shaft speed which in turn control boost pressure.5 TCI (CDRI) – Boost Pressure 28 ■ Boost pressure at intercooler outlet Check point A-2.5 TCI (CDRI) – Intercooling 29 ■ Intercooling Intercooling is a process whereby an air cooler, called the intercooler, reduces the temperature of the compressed air intake, making it denser with a higher concentration of oxygen per cubic air volume.

Coupled with turbocharging, an even higher level of combustion is achieved, thereby releasing an additional 15% engine power. The Sorento uses a front ahead type intercooler.5 TCI (CDRI) – Intercooler Out Temperature 30 ■ Intercooler outlet temperature Check point Te let ut p. O ng rp m in E e A-2.5 TCI(CRDI) - Common Rail System Layout 31 ■ System Layout – CP3 ⑦ ⑨ ⑧ ⑩ ⑪ ⑤ D ⑫ ④ ⑭ ⑬ ⑥ A ③ E B ⑮ ① C N F L ② K J M O G H I A-2.5 TCI(CRDI) - Common Rail System Layout 32 ■ Components Descriptions - ① : Fuel Tank - ⑬ : CMP sensor - J : Air-con switch - ② : Pre-filter - ⑭ : Air flow sensor - K : Diagnostic connect - ③ : Fuel filter - ⑮ : WTS - L : Can Bus - ④ : Low pressure pump - A : Glow plug relay - M : Cluster - ⑤ : High pressure pump - B : ECM - N : Vacuum Modulator - ⑥ : Pressure control valve - C : CKP sensor for EGR - ⑦ : Common rail - D : Rail pressure sensor - O : Battery - ⑧ : Pressure limiter valve - E : Turbocharger - ⑨ : Fuel return line - F : Wastegate - ⑩ : High pressure line - G : Accelerator pedal sensor - ⑪ : Low pressure line - H : Brake switch - ⑫ : Injector - I : Clutch switch A-2.5 TCI(CRDI) - Cleanliness 33 ■ Cleanliness The high pressure required by the common rail injection system makes it necessary to have much smaller holes and much tighter adjustments than those found in conventional injection systems. It is therefore absolutely essential to ensure impeccable cleanliness whenever work is being done on a common rail type injection system.

hair Injector Hole Sorento – Engine Room 34 Air Flow Sensor EGR Valve High Pressure Pump Intercooler Condenser Fan A 2. View 35 Alternator Timing Chain “C” High Pressure Pump Auto Tensioner Viscous coupling clutch A 2.5 TCI – Viscous coulping 36 ■ Viscous coulping When you start the engine, the fluid is cold and watery in consistency, so although the fan turns there isn't a very strong bond between the fan and the engine. This allows the fan to be stopped with little effort and the engine to reach optimum temperature. When your engine reaches this temperature the fluid in the coupling is hotter and has a thicker consistency.

The thicker consistency causes the bond between the engine and the fan speed to improve causing the fan to run faster at higher speeds.5 TCI – Side View 37 One Driving Belt Glow plug CKP Sensor Turbocharger Oil Cooler Air-Con.
