Giáo trình Hệ thống Nhiên liệu Động cơ Diesel – Tác giả: Trần Văn Nhớ

Tổng quan về giáo trình

Giáo trình Hệ thống Nhiên liệu Động cơ Diesel do tác giả Trần Văn Nhớ biên soạn là tài liệu học tập chuyên ngành kỹ thuật, thuộc khối kiến thức cơ sở và chuyên môn trong chương trình đào tạo ngành Công nghệ Kỹ thuật Ô tô và Kỹ thuật Cơ khí Động lực ở bậc Đại học và Cao đẳng kỹ thuật. Giáo trình trang bị hệ thống kiến thức nền tảng và chuyên sâu về cấu tạo, nguyên lý hoạt động, phương pháp kiểm tra, chẩn đoán hư hỏng, cân chỉnh và sửa chữa các cụm chi tiết thuộc hệ thống cung cấp nhiên liệu Diesel.

Mục tiêu học tập của giáo trình được xác định rõ ràng theo các chuẩn đầu ra kỹ thuật:

  • Kiến thức: Mô tả và giải thích được nhiệm vụ, yêu cầu kỹ thuật, phân loại và nguyên lý làm việc của toàn bộ hệ thống nhiên liệu diesel cũng như từng cụm chi tiết chuyên biệt (bơm tiếp vận, bình lọc, bộ đôi piston – xylanh bơm cao áp, van triệt hồi, vòi phun cao áp).
  • Kỹ năng: Nhận dạng chính xác các chi tiết; thực hiện đúng quy trình tháo lắp, kiểm tra, phát hiện hao mòn, chẩn đoán nguyên nhân hư hỏng và thực hiện quy trình cân chỉnh, phục hồi trên các thiết bị chuyên dùng.
  • Thái độ và phẩm chất nghề nghiệp: Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ và tuân thủ các quy tắc an toàn kỹ thuật trong môi trường xưởng cơ khí động lực.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết cơ cấu và quy trình công nghệ thực hành. Nội dung đi từ tổng quan hệ thống, phân loại 3 mạch tuần hoàn nhiên liệu (mạch hạ áp, mạch cao áp, mạch dầu về) đến việc phân tích chi tiết từng bộ phận cơ khí chính xác như vòi phun cao áp (Bài 1) và bơm cao áp kiểu PF (Bài 2). Điểm đặc sắc của tài liệu là việc cung cấp đầy đủ các thông số dung sai lắp ghép cơ khí (khe hở 0,001 – 0,002 mm), giá trị áp suất tiêu chuẩn, cùng hệ thống bảng tra cứu ma trận "Hiện tượng – Nguyên nhân – Biện pháp khắc phục" bám sát thực tế bảo dưỡng kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ tổng quan hệ thống đến từng cụm chi tiết chuyên biệt:

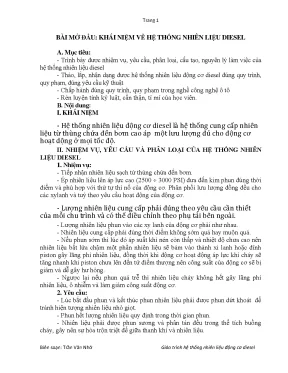

  1. Bài mở đầu: Khái niệm về hệ thống nhiên liệu diesel

    • Tổng quan & Phân loại: Định nghĩa nhiệm vụ cung cấp nhiên liệu từ thùng chứa đến bơm cao áp theo chu trình và phụ tải. Phân loại 3 nhóm hệ thống nhiên liệu: hệ thống sử dụng bơm cao áp kiểu dãy, hệ thống sử dụng bơm cao áp kiểu phân phối, và hệ thống sử dụng bơm cao áp kết hợp vòi phun.
    • Cấu tạo các chi tiết mạch nhiên liệu: Khảo sát thùng chứa, bình lọc sơ cấp (lõi lưới kim loại, nỉ, sợi ép xốp có ốc xả cặn), bình lọc thứ cấp, bơm tiếp vận kiểu piston (bơm kiểu Bosch, van an toàn, bơm trái khế vận chuyển hai chiều với áp suất làm việc 1,5 – 2 kg/cm²).
    • Khảo sát 3 mạch thủy lực: Mạch hạ áp (áp suất lọc và tiếp vận), mạch cao áp (từ bơm cao áp qua ống dẫn đến vòi phun), mạch dầu về (thu hồi nhiên liệu rò rỉ và triệt hồi về thùng chứa).
    • Cặp chi tiết chính xác piston – xylanh bơm cao áp: Kết cấu lắp ghép với khe hở 0,001 – 0,002 mm, chịu áp suất phun 125 – 215 kg/cm²; quy luật mòn (vết xước dài 2/3 chiều dài đầu piston, độ sâu mòn 20 – 25 ở piston và 24 – 27 ở xylanh).
    • Van triệt hồi: Khảo sát độ mòn bề mặt làm việc tạo vết lõm 0,4 – 0,5 mm, hiện tượng mòn vành triệt hồi hình côn và tác hại gây phun rớt nhiên liệu.
    • Quy trình kiểm tra, lắp ráp và cân chỉnh bơm cao áp: Kiểm tra độ rơi tự do của piston ở góc nghiêng 60°, kiểm tra van phân phối, độ cong trục cam bằng đồng hồ so; quy trình lắp thanh ray điều khiển, xilanh, piston; phương pháp đo và điều chỉnh khoảng trước kỳ xilanh số 1 theo trình tự phun 1 – 3 – 4 – 2; điều chỉnh tỉ lệ phun và kiểm tra độ kín khít.

  2. Bài 1: Sửa chữa vòi phun cao áp

    • Nhiệm vụ & Yêu cầu: Ấn định áp suất mở van, xé tơi nhiên liệu ở vận tốc tương đương vận tốc âm thanh (233 m/s) thành hạt sương đường kính 0,005 – 0,006 mm, đảm bảo lượng phun đồng đều giữa các xylanh.
    • Phân loại vòi phun: Vòi phun đót kín lỗ tia kín (áp suất 100 – 125 kg/cm² tương đương 10 – 12,5 MN/m²), vòi phun kín lỗ tia hở (áp suất 120 – 200 kg/cm² tương đương 12 – 20 MN/m²), vòi phun loại hở (áp suất 20 – 30 MN/m²), vòi phun kín loại van phẳng (áp suất mở khoảng 5 MN/m²).
    • Nguyên lý hoạt động: 3 giai đoạn gồm trước khi phun, giai đoạn phun (áp suất thắng sức căng lò xo đẩy kim nâng lên) và giai đoạn dứt phun.
    • Kiểm tra, sửa chữa và cân chỉnh: Chẩn đoán hiện tượng kẹt kim phun, rỉ sét, mòn bề mặt côn; kỹ thuật rà phẳng thân vòi phun trên bàn máp theo hình số 8; kiểm tra độ rơi kim phun ở góc nghiêng 45°; thử nghiệm áp suất mở (120 – 150 kg/cm² hoặc 150 – 180 kg/cm²); kiểm tra độ sụt áp (không tụt quá 14 kg/cm² trong 35 giây); nhận dạng tiếng kêu "kít, kít" của chùm tia phun; phương pháp thử "giết máy" (ngắt từng rắc-co) trực tiếp trên động cơ.

  3. Bài 2: Sửa chữa bơm cao áp PF

    • Khái quát & Cấu tạo: Bơm cao áp đơn không có trục cam riêng mà dẫn động từ trục cam của động cơ, mỗi phân đoạn cung cấp nhiên liệu cho một xylanh. Thân bơm bằng gang hoặc hợp kim nhôm, trang bị cụm van triệt hồi (bệ van, van, lò xo, rắc-co), xylanh có cửa nạp/xả và piston kiểu Bosch có rãnh vát điều khiển lưu lượng qua cơ cấu thanh răng – vành răng xoay.

Kiến thức nền tảng được xây dựng

  • Lý thuyết thủy lực cao áp động cơ đốt trong: Cơ chế biến đổi áp suất tĩnh thành động năng của dòng nhiên liệu, quy luật phun sương nhiên liệu ở vận tốc cao và điều kiện hòa trộn khí hỗn hợp.
  • Nguyên lý cơ cấu cơ khí chính xác: Cơ sở dung sai lắp ghép siêu mịn giữa các bề mặt trượt kim loại không dùng gioăng làm kín (cặp piston – xylanh, cụm kim phun – đót kim).
  • Lý thuyết hao mòn ma sát thủy lực: Cơ chế tích tụ tạp chất và hạt bụi mài mòn tạo rãnh xước trên bề mặt chi tiết chuyển động tịnh tiến và xoay.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo các trang thiết bị xưởng chuyên dùng như bàn thử cân chỉnh vòi phun, đồng hồ so đo độ cong, que đo khoảng trước kỳ, vam tháo bạc đạn trục cam và máy ép cơ khí.
  • Kỹ năng phân tích (Analytical skills): Khả năng phân tích mối quan hệ nhân quả giữa hiện tượng hoạt động của động cơ (khói, giảm công suất, không đạt tốc độ tối đa, tốc độ không ổn định) với các sai lệch cơ khí bên trong hệ thống nhiên liệu.
  • Kỹ năng thực hành chuẩn xác (Practical competencies): Quy trình rà kín mặt côn bằng bột rà mịn, kỹ thuật phục hồi mặt phẳng bàn máp theo quỹ đạo số 8, phương pháp xác định điểm chết trên và đo góc phun sớm của bơm cao áp.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp đào tạo tích hợp mô-đun hóa, lấy quy trình công nghệ và năng lực thực hành kỹ thuật làm trung tâm. Mỗi bài học được cấu trúc thống nhất theo chu trình học tập kỹ thuật:

  1. Xác định mục tiêu kiến thức, kỹ năng và thái độ.
  2. Trình bày cấu tạo cơ học và thông số định mức.
  3. Phân tích nguyên lý làm việc qua sơ đồ mạch dầu.
  4. Tổng hợp hiện tượng và phân tích nguyên nhân hư hỏng.
  5. Hướng dẫn từng bước quy trình tháo lắp, kiểm tra và cân chỉnh thiết bị.

Bài tập và phân tích tình huống (Case studies)

Tài liệu cung cấp các tình huống chẩn đoán thực tế thông qua bảng ma trận xử lý sự cố:

  • Tình huống 1: Động cơ không đạt công suất hoặc công suất thấp – Phân tích các nguyên nhân do vòi phun kẹt/mòn, lò xo gãy, bộ đôi piston xylanh bơm mòn, van triệt hồi rò rỉ, góc phun sớm sai lệch, hoặc lẫn bọt khí/nước trong đường ống dầu.
  • Tình huống 2: Động cơ không đạt vận tốc cực đại – Phân tích hư hỏng tại cụm bộ điều tốc (độ giãn lò xo yếu, vị trí cần điều khiển sai lệch) và cách xử lý căn chỉnh bu-lông chặn bàn ga.

Bài tập thực hành và phương pháp đánh giá

  • Thực hành kiểm tra chi tiết: Thao tác thả trôi tự do cụm piston – xylanh ở góc 60°, kiểm tra van triệt hồi bằng áp suất ngón tay, kiểm tra độ rơi của kim phun trong dầu sạch ở góc 45°.
  • Thực hành cân chỉnh máy móc: Cân chỉnh áp suất mở vòi phun trên bàn thử áp suất cao; căn chỉnh lượng dịch chuyển thanh ray điều khiển; đo độ sụt áp suất ngã (đạt chuẩn giảm không quá 14 kg/cm² trong thời gian 35 giây).
  • Phương pháp đánh giá: Kết hợp kiểm tra lý thuyết về sơ đồ mạch thủy lực và đánh giá thao tác thực hành tháo lắp, đo kiểm bằng bảng kiểm kỹ năng (checklist), nghiệm thu độ chính xác của các thông số kỹ thuật sau khi cân chỉnh.

Hướng dẫn tự học

Người học cần tự vẽ lại sơ đồ nguyên lý 3 mạch nhiên liệu (mạch hạ áp, mạch cao áp, mạch dầu về), học thuộc các thông số dung sai lắp ghép và đối chiếu các bước trong quy trình tháo lắp với mô hình thiết bị thực tế trước khi tiến hành thao tác tại xưởng.

Điểm nổi bật và cập nhật

  • Định lượng hóa các thông số kỹ thuật dung sai: Toàn bộ các tiêu chuẩn kiểm tra đều gắn liền với số liệu kỹ thuật chính xác:
    • Khe hở lắp ghép piston – xylanh: $0{,}001 - 0{,}002\text{ mm}$.
    • Áp suất làm việc vòi phun: $100 - 125\text{ kg/cm}^2$ ($10 - 12{,}5\text{ MN/m}^2$) với loại đót kín lỗ tia kín; $120 - 200\text{ kg/cm}^2$ ($12 - 20\text{ MN/m}^2$) với loại lỗ tia hở; $20 - 30\text{ MN/m}^2$ với loại hở; $5\text{ MN/m}^2$ với loại van phẳng.
    • Vận tốc phun nhiên liệu: $233\text{ m/s}$, đường kính hạt sương: $0{,}005 - 0{,}006\text{ mm}$.
    • Độ mòn bề mặt van triệt hồi giới hạn: $0{,}4 - 0{,}5\text{ mm}$.
    • Áp suất tiếp vận bơm trái khế: $1{,}5 - 2\text{ kg/cm}^2$.
  • Quy chuẩn hóa quy trình an toàn lao động đặc thù: Nêu rõ các quy định bắt buộc khi vận hành bàn thử nghiệm cao áp: không đưa tay vào vùng chùm tia phun có vận tốc âm thanh, tránh hít sương dầu diesel và quy tắc đóng mở van đồng hồ đo áp suất để tránh hỏng thiết bị.
  • Tính thực tiễn của công nghệ sửa chữa: Giáo trình tập trung vào các kết cấu bơm cao áp kiểu dãy, bơm Bosch, bơm đơn PF và các loại vòi phun cơ khí chuẩn mực, vốn là nền tảng cốt lõi trong ngành công nghệ ô tô và máy động lực.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Máy nông nghiệp và Máy công trình tại các trường Đại học, Cao đẳng kỹ thuật.
    • Học viên theo học các khóa đào tạo nghề ngắn hạn và trung hạn về bảo dưỡng, sửa chữa hệ thống nhiên liệu diesel.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Hoàn thành các học phần: Vẽ kỹ thuật cơ khí, Dung sai và kỹ thuật đo lường, Nhiệt động lực học và Động cơ đốt trong, Kỹ thuật nguội cơ bản.
  • Giảng viên và kỹ thuật viên:
    • Giảng viên sử dụng làm tài liệu giảng dạy chính khóa, xây dựng giáo án lý thuyết và bài tập thực hành xưởng chuyên ngành.
    • Kỹ thuật viên, thợ máy tại các trạm dịch vụ, xưởng sửa chữa ô tô dùng làm tài liệu tra cứu thông số kỹ thuật và quy trình chẩn đoán sai hỏng cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho những đối tượng đào tạo nào?
Tài liệu được biên soạn phù hợp cho sinh viên Đại học, Cao đẳng ngành Công nghệ Kỹ thuật Ô tô, học viên nghề cơ khí động lực và kỹ thuật viên bảo dưỡng hệ thống nhiên liệu động cơ đốt trong.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học giáo trình?
Người học cần nắm vững nguyên lý hoạt động của động cơ đốt trong 4 kỳ và 2 kỳ, các khái niệm cơ bản về thủy lực, dung sai lắp ghép cơ khí và kỹ năng sử dụng dụng cụ đo chuyên dụng như thước cặp, panme, đồng hồ so.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung là gì?
Giáo trình tập trung chuyên sâu vào quy trình công nghệ thực hành và kỹ thuật sửa chữa phục hồi; cung cấp bảng chẩn đoán sự cố chi tiết và các thông số dung sai cơ khí định lượng cụ thể thay vì chỉ dừng lại ở lý thuyết chu trình nhiệt.

4. Phương pháp nào giúp tự học và thực hành nội dung giáo trình đạt hiệu quả cao?
Cần kết hợp việc học lý thuyết cấu tạo mạch dầu với việc quan sát trực tiếp trên mô hình cắt bổ; thực hành đúng trình tự các phép thử nghiệm rơi tự do, đo góc nghiêng, mài rà theo hình số 8 và đo kiểm áp suất ngã trên thiết bị chuyên dùng.

5. Những trang thiết bị và dụng cụ chuyên dùng nào được đề cập trong giáo trình?
Tài liệu đề cập đến bàn máp rà phẳng, bột cát rà mịn, bàn thử vòi phun cao áp tích hợp đồng hồ áp suất, thiết bị đo khoảng trước kỳ, vam tháo bạc đạn trục cam, kẹp con đội và búa quán tính tháo kim phun.

Kết luận

Giáo trình Hệ thống Nhiên liệu Động cơ Diesel của tác giả Trần Văn Nhớ cung cấp một khung kiến thức chuẩn xác, đầy đủ về kết cấu và công nghệ sửa chữa các cơ cấu cơ khí chính xác trong hệ thống cung cấp nhiên liệu diesel cơ khí. Lộ trình học tập được thiết kế mạch lạc: từ nhận thức hệ thống 3 mạch thủy lực, phân tích cấu tạo bộ đôi piston – xylanh và vòi phun cao áp, đến thực hành tháo lắp, chẩn đoán hư hỏng và cân chỉnh trên bàn thử nghiệm. Để tối ưu hóa hiệu quả học tập, người học nên kết hợp nghiên cứu giáo trình cùng việc thực tập trực tiếp trên các thiết bị đo kiểm, bàn thử áp lực vòi phun và trạm thử bơm cao áp chuyên dụng.
