Giới thiệu dự án

Trong bối cảnh ngành công nghiệp ô tô tại Việt Nam phát triển nhanh chóng, các dòng xe đô thị cỡ nhỏ (phân khúc hạng A) chiếm tỷ trọng lớn nhờ kích thước nhỏ gọn và tính kinh tế cao. Theo số liệu từ Hiệp hội các nhà sản xuất ô tô Việt Nam (VAMA), Kia Morning luôn nằm trong top các mẫu xe bán chạy hàng đầu với doanh số đạt 8.376 xe trong năm 2015 và là phương tiện chủ lực của các hãng vận tải hành khách công cộng, taxi công nghệ cũng như các hộ gia đình.

Động cơ xăng Kappa 1.25L DOHC trang bị trên Kia Morning SI 2016 vận hành với cường độ cao trong điều kiện giao thông đô thị tắc nghẽn liên tục, khiến cơ cấu phân phối khí (CCPPK) chịu tải trọng nhiệt và ma sát cơ học rất lớn. Các hiện tượng mòn vấu cam, rơ mòn ống dẫn hướng, xupap đóng không kín và sai lệch khe hở nhiệt dẫn đến suy giảm từ 15% đến 25% công suất động cơ, gia tăng mức tiêu hao nhiên liệu từ 12% đến 20% và vượt ngưỡng phát thải cho phép theo tiêu chuẩn Euro 4. Tuy nhiên, công tác bảo dưỡng và sửa chữa tại nhiều cơ sở dịch vụ vẫn mang tính kinh nghiệm, thiếu quy trình chuẩn hóa và thiếu dụng cụ chuyên dùng (SST - Special Service Tools).

Đề tài khóa luận "Lập quy trình kiểm tra bảo dưỡng và sửa chữa cơ cấu phân phối khí xe KIA Morning SI đời 2016" thuộc ngành Công nghệ Kỹ thuật Ô tô (Mã ngành: 7510205) do sinh viên Bùi Như Quyền thực hiện dưới sự hướng dẫn của ThS. Nguyễn Bá Vũ tại Trường Đại học Lâm nghiệp Việt Nam được xây dựng nhằm giải quyết triệt để bài toán kỹ thuật trên.

Mục tiêu cụ thể của dự án:

  1. Hệ thống hóa cơ sở lý thuyết và cấu tạo chi tiết của CCPPK kiểu xupap treo dẫn động trục cam kép trên nắp máy (DOHC 16 van) trên động cơ Kappa 1.25L.
  2. Chuẩn hóa quy trình tháo lắp 7 bước kết hợp sử dụng dụng cụ chuyên dùng SST nhằm đảm bảo an toàn cơ học cho cụm nắp máy.
  3. Xây dựng phương pháp kiểm tra, phân loại hư hỏng và tính toán bù trừ khe hở nhiệt bằng phương pháp lựa chọn đĩa đệm (shim tappet).
  4. Thiết lập bảng thông số kỹ thuật, dung sai lắp ghép và tiêu chuẩn mô-men xiết phục vụ công tác nghiệm thu sau sửa chữa.
  5. Giảm thiểu 35% thời gian chẩn đoán, hạ giá thành bảo dưỡng định kỳ và khôi phục hiệu suất động cơ về mức tiêu chuẩn thiết kế.

Phạm vi nghiên cứu tập trung vào động cơ xăng Kappa 1.25L 4 xi-lanh thẳng hàng lắp đặt trên xe Kia Morning SI đời 2016, áp dụng trong điều kiện khai thác giao thông và cơ sở hạ tầng bảo dưỡng kỹ thuật tại Việt Nam.

+-----------------------------------------------------------------------------------+
|               QUY TRÌNH TỔNG QUAN KHẢO SÁT & XỬ LÝ KỸ THUẬT CCPPK                  |
+-----------------------------------------------------------------------------------+
|  [1. Khảo sát & Chẩn đoán] --> [2. Tháo rã & Vệ sinh SST] --> [3. Đo kiểm & Đánh giá]
|                                                                         |
|  [6. Nghiệm thu & Chạy rà] <-- [5. Cân cam & Xiết lực]  <-- [4. Sửa chữa & Căn đệm]
+-----------------------------------------------------------------------------------+

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Cơ cấu phân phối khí trên động cơ đốt trong 4 kỳ đã trải qua nhiều giai đoạn tiến hóa từ kiểu xupap đặt (SV - Side Valve), xupap treo trục cam đặt trong thân máy (OHV - Overhead Valve) đến xupap treo trục cam đặt trên nắp máy (OHC/DOHC). Việc lựa chọn cấu hình DOHC trên Kia Morning SI 2016 đem lại hiệu quả nạp thải vượt trội nhưng đặt ra yêu cầu khắt khe về bảo dưỡng.

Tiêu chí kỹ thuật Cơ cấu xupap đặt (SV) Cơ cấu xupap treo (OHV) Cơ cấu xupap treo (DOHC - Kia Morning SI)
Vị trí trục cam Thân động cơ (Crankcase) Thân động cơ (Crankcase) Nắp quy-lát (Cylinder Head)
Chi tiết dẫn động trung gian Con đội trực tiếp Con đội, đũa đẩy, cò mổ Con đội cơ khí dạng cốc / Đĩa đệm
Số xupap / Xi-lanh 2 xupap 2 xupap 4 xupap (2 nạp, 2 xả)
Hiệu suất nạp thải ($\eta_v$) Thấp ($\approx 0.65 - 0.72$) Trung bình ($\approx 0.75 - 0.82$) Tối ưu ($\ge 0.88 - 0.92$)
Tổn thất nhiệt buồng cháy Lớn (Diện tích tiếp xúc cao) Trung bình Thấp (Buồng cháy hình chỏm cầu nhỏ gọn)
Độ ồn & Khối lượng quán tính Trung bình Lớn (Quán tính đũa đẩy cao) Rất thấp (Dẫn động trực tiếp, xích êm)
Độ phức tạp khi căn chỉnh Dễ tiếp cận Căn chỉnh bằng vít / đai ốc Yêu cầu SST đo đạc đĩa đệm chính xác

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc có): Quy trình kiểm tra độ cong vênh trục cam, kiểm tra mòn ô-van vấu cam, quy trình rà nấm xupap, công thức tính chiều dày đĩa đệm căn khe hở nhiệt, bảng mô-men xiết nắp quy-lát và ổ đỡ cam.
  • Should have (Nên có): Quy trình kiểm tra độ chùng xích cam và hoạt động của bộ tăng thủy lực, bảng tiêu chuẩn bảo dưỡng định kỳ (BDĐK) theo mốc km vận hành.
  • Could have (Có thể có): Hướng dẫn xử lý phục hồi ống dẫn hướng xupap bằng phương pháp ép nguội và doa bán tinh.
  • Won't have (Không bao gồm): Can thiệp lập trình bản đồ mở van biến thiên điện tử trên hộp điều khiển động cơ (ECU Tuning).

Thiết kế hệ thống

Hệ thống phân phối khí trên động cơ Kappa 1.25L gồm 2 trục cam riêng biệt (DOHC): 1 trục cam nạp và 1 trục cam xả dẫn động trực tiếp 16 xupap thông qua con đội cơ khí có đĩa chêm bù nhiệt.

                    [Trục khuỷu - Crankshaft Sprocket]
                                    |
                       (Xích dẫn động - Timing Chain)
                                    |
          +-------------------------+-------------------------+
          |                                                   |
[Bánh răng Cam nạp (Intake)]              [Bánh răng Cam xả (Exhaust)]
          |                                                   |
[Vấu cam nạp trực tiếp]                   [Vấu cam xả trực tiếp]
          |                                                   |
[Con đội & Đĩa đệm căn khe hở]            [Con đội & Đĩa đệm căn khe hở]
          |                                                   |
[Cặp Xupap nạp (2 xupap/xylanh)]          [Cặp Xupap xả (2 xupap/xylanh)]
          |                                                   |
[Cửa nạp buồng cháy chỏm cầu]             [Cửa xả nắp quy-lát]

Thông số kỹ thuật của hệ thống động cơ Kia Morning SI 2016:

  • Loại động cơ: Kappa 1.25L MPI, 4 kỳ, 4 xi-lanh thẳng hàng.
  • Dung tích công tác: $1.248\text{ cm}^3$.
  • Đường kính x Hành trình piston: $71.0\text{ mm} \times 78.8\text{ mm}$.
  • Công suất cực đại: $86\text{ Hp}$ tại $6.000\text{ vòng/phút}$.
  • Mô-men xoắn cực đại: $120\text{ Nm}$ tại $4.000\text{ vòng/phút}$.
  • Cơ cấu phối khí: DOHC 16 Van, dẫn động bằng xích con lăn tự động căng thủy lực.

Bảng quy chuẩn dung sai lắp ghép và khe hở nhiệt tiêu chuẩn:

Hạng mục kiểm tra Thông số tiêu chuẩn (Standard) Giới hạn mòn sửa chữa (Limit)
Khe hở nhiệt xupap nạp (Lạnh: $20^\circ\text{C}$) $0.17 - 0.23\text{ mm}$ $< 0.10\text{ mm}$ hoặc $> 0.30\text{ mm}$
Khe hở nhiệt xupap xả (Lạnh: $20^\circ\text{C}$) $0.22 - 0.28\text{ mm}$ $< 0.15\text{ mm}$ hoặc $> 0.35\text{ mm}$
Độ đảo trục cam (Camshaft Run-out) $< 0.02\text{ mm}$ $\ge 0.04\text{ mm}$
Chiều cao đỉnh vấu cam nạp $43.85 - 43.95\text{ mm}$ $43.35\text{ mm}$
Chiều cao đỉnh vấu cam xả $42.85 - 42.95\text{ mm}$ $42.35\text{ mm}$
Độ mòn côn/ovan thân xupap $< 0.01\text{ mm}$ $\ge 0.03\text{ mm}$
Góc vát bề mặt làm việc nấm xupap $45^\circ - 45.5^\circ$ Lệch quá $\pm 0.5^\circ$
Độ vuông góc lò xo xupap Không lệch quá $1.5^\circ$ $> 2.0^\circ$ (hoặc $> 1.5\text{ mm}$)

Methodology

Quy trình phát triển giải pháp tích hợp phương pháp thực nghiệm cơ khí, đối chiếu tiêu chuẩn kỹ thuật nhà chế tạo Kia-Hyundai và các quy phạm pháp luật Việt Nam (QCVN 09:2015/BGTVT, tiêu chuẩn cấp dưỡng định kỳ TCVN).

+---------------------------------------------------------------------------------+
| TUẦN 1 - 3: Khảo sát lý thuyết, thu thập tài liệu GDS Kia & đo thực tế         |
| TUẦN 4 - 6: Thiết lập quy trình tháo lắp chuẩn và thiết kế bộ đồ gá SST        |
| TUẦN 7 - 9: Thử nghiệm rà kín, tính toán chiều dày đĩa đệm & cân chỉnh cam      |
| TUẦN 10-12: Kiểm nghiệm áp suất nén, nghiệm thu động học & đóng gói quy trình   |
+---------------------------------------------------------------------------------+

Ma trận đánh giá và kiểm soát rủi ro kỹ thuật:

Rủi ro kỹ thuật Mức độ Nguyên nhân tiềm ẩn Giải pháp kiểm soát
Vênh nắp quy-lát khi tháo bu lông Cao Tháo không đúng thứ tự xoắn ốc đối xứng Dùng cần siết lực nới lỏng 3 vòng theo thứ tự từ ngoài vào trong
Nhảy răng xích cam (Sai pha) Nghiêm trọng Không khóa trục cam và bộ căng xích Định vị chốt hãm thủy lực, so khớp dấu cam nạp/xả trùng mặt phẳng máy
Lọt khí sau khi rà nấm xupap Trung bình Độ hạt cát rà không đúng, tỳ ép lệch tâm Sử dụng bột rà 2 cấp hạt thô/mịn, kiểm tra độ kín bằng dầu hỏa 5 phút
Bắn lò xo gây mất an toàn Trung bình Vam ép xupap không đồng tâm với nấm Sử dụng SST vam ép lò xo chuyên dụng có chốt khóa định hướng

Implementation và kết quả

Development process

Quy trình tháo rã cơ cấu phân phối khí trên xe Kia Morning SI 2016 bao gồm 7 nguyên công tiêu chuẩn:

  1. Chuẩn bị & Xả môi chất: Ngắt cực âm ắc quy, xả nước làm mát, xả dầu bôi trơn động cơ, ngắt giắc cảm biến vị trí trục cam (CMP) và cảm biến trục khuỷu (CKP).
  2. Tháo cụm bao che: Tháo nắp che bụi động cơ, cụm bướm ga và đường ống nạp, tháo nắp dàn cò (Cylinder head cover) cùng gioăng đệm cao su.
  3. Định vị điểm chết trên (TDC) & Tháo cụm dẫn động xích: Quay trục khuỷu theo chiều kim đồng hồ đến khi dấu vạch trên puly trục khuỷu trùng với vạch "0" trên nắp xích cam; dấu chấm trên bánh răng cam nạp và cam xả thẳng hàng với mặt trên nắp máy. Nén ty căng xích thủy lực và cài chốt hãm $1.5\text{ mm}$, tháo bánh răng dẫn động xích.
  4. Tháo cụm trục cam: Nới lỏng các bu lông nắp ổ đỡ trục cam (Camshaft bearing caps) theo thứ tự từ ngoài vào trong qua 2-3 lượt để giải phóng ứng suất uốn trục cam; nhấc trục cam nạp và trục cam xả ra khỏi gối đỡ, bảo quản trên giá gỗ chuyên dùng.
  5. Tháo nắp quy-lát: Dùng khẩu chuyên dùng tháo 10 bu lông nắp máy theo nguyên tắc đối xứng từ ngoài vào trong, nhấc nắp quy-lát khỏi chốt định vị thân máy.
  6. Tháo rã cụm xupap: Sử dụng thiết bị vam ép xupap SST ép đĩa chặn lò xo nén xuống, dùng bút nam châm lấy 2 nửa móng hãm (Valve cotters), nhả vam từ từ để lấy đĩa chặn, lò xo xupap, phớt chắn dầu và nấm xupap ra ngoài.
  7. Phân loại & Bảo quản: Đánh dấu từng chi tiết theo đúng thứ tự xi-lanh (1 đến 4) và vị trí nạp/xả để phục vụ kiểm tra và lắp ráp chính xác.
# Thuật toán tính toán và lựa chọn chiều dày đĩa đệm (Shim Selection Algorithm)
def calculate_replacement_shim(measured_clearance: float, standard_clearance: float, current_shim_thickness: float) -> dict:
    """
    Tính toán bề dày đĩa đệm mới căn khe hở nhiệt xupap động cơ Kappa 1.25L.
    Công thức: T = A + (N - S)
    Trong đó:
      - T: Bề dày đĩa đệm mới cần chọn (mm)
      - A: Bề dày đĩa đệm hiện tại đo bằng panme (mm)
      - N: Khe hở nhiệt thực tế đo được bằng thước lá (mm)
      - S: Khe hở nhiệt tiêu chuẩn thiết kế (mm)
    """
    clearance_deviation = measured_clearance - standard_clearance
    required_shim_thickness = current_shim_thickness + clearance_deviation

    # Bước nhảy đĩa đệm tiêu chuẩn của phụ tùng Kia/Hyundai là 0.02 mm
    available_shim = round(required_shim_thickness / 0.02) * 0.02

    return {
        "deviation_mm": round(clearance_deviation, 4),
        "calculated_thickness_mm": round(required_shim_thickness, 4),
        "selected_shim_thickness_mm": round(available_shim, 2),
        "is_within_tolerance": abs(measured_clearance - standard_clearance) <= 0.03
    }

# Ví dụ tính toán thực tế cho Xupap nạp máy 1:
# Khe hở đo được N = 0.28 mm (Tiêu chuẩn S = 0.20 mm), Đệm hiện tại A = 3.12 mm
result = calculate_replacement_shim(measured_clearance=0.28, standard_clearance=0.20, current_shim_thickness=3.12)
# Output: selected_shim_thickness_mm = 3.20 mm

Quy trình phục hồi độ kín khít xupap bằng phương pháp rà nấm (Valve Lapping):

  • Bôi một lớp mỏng bột rà hạt thô (Coarse carborundum paste) lên mặt vát nghiêng $45^\circ$ của tán xupap.
  • Dùng ống cao su hoặc tay rà hít chân không xoay đảo chiều liên tục $60^\circ - 90^\circ$, đồng thời nhấc nhẹ xupap lên xuống để phân phối đều hạt mài.
  • Lau sạch bột thô, tiếp tục rà bóng bằng bột rà hạt mịn (Fine paste) đến khi bề mặt tiếp xúc tạo thành một dải mờ liên tục, đều đặn có chiều rộng $1.2 - 1.5\text{ mm}$.
  • Kiểm tra độ kín: Lắp xupap cùng lò xo vào nắp máy, đổ dầu hỏa vào họng nạp/xả, giữ nguyên trong 5 phút; nếu không có hiện tượng thẩm thấu hoặc rò rỉ rỉ giọt ở miệng xupap là đạt chuẩn.

Testing và validation

Các bài kiểm tra nghiệm thu động học và tĩnh học được thực hiện trên động cơ Kappa 1.25L sau khi hoàn tất sửa chữa và cân chỉnh:

  1. Kiểm tra áp suất nén buồng đốt: Sử dụng đồng hồ đo áp suất nén chân ren bugi kết nối vào từng xi-lanh, ngắt bơm xăng, đạp hết chân ga và khởi động máy đề quay trong 4-5 chu kỳ.
  2. Kiểm tra độ ồn cơ khí: Đo bằng thiết bị đo âm học cách nắp máy $0.5\text{ m}$ ở chế độ không tải ($800\text{ vòng/phút}$) và tải $2.500\text{ vòng/phút}$.
  3. Kiểm tra độ chân không cổ hút: Đo bằng đồng hồ đo áp suất chân không (Vacuum Gauge) kết nối tại đường ống nạp sau bướm ga.
+---------------------------------------------------------------------------------+
|                       KẾT QUẢ ÁP SUẤT NÉN CÁC XI-LANH (Bar)                     |
|                                                                                 |
| 14 |                                                                            |
| 12 |  [11.8]        [11.7]        [11.9]        [11.8]   <-- Sau sửa chữa       |
| 10 |                                                                            |
|  8 |  [9.2]         [8.6]         [9.1]         [8.4]    <-- Trước sửa chữa     |
|  6 |                                                                            |
|    +-------------+-------------+-------------+-------------+                    |
|       Xi-lanh 1     Xi-lanh 2     Xi-lanh 3     Xi-lanh 4                       |
+---------------------------------------------------------------------------------+

Thống kê chỉ số kỹ thuật đạt được:

  • Độ đồng đều áp suất nén giữa các xi-lanh: Chênh lệch áp suất cực đại giảm từ $0.8\text{ bar}$ xuống dưới $0.2\text{ bar}$ ($\le 2%$).
  • Độ chân không đường ống nạp: Đạt $19.5\text{ in-Hg}$ tại chế độ không tải (Tiêu chuẩn ổn định: $18 - 22\text{ in-Hg}$).
  • Mức phát thải HC và CO: Hàm lượng HC giảm từ $185\text{ ppm}$ xuống $42\text{ ppm}$; CO giảm từ $0.85%$ xuống $0.18%$.

Kết quả đạt được

Dự án đã thiết lập thành công bộ tài liệu quy trình chuẩn hóa toàn diện cho việc chẩn đoán, bảo dưỡng và sửa chữa CCPPK xe Kia Morning SI 2016, đáp ứng vượt mức các mục tiêu nghiên cứu ban đầu:

Chỉ số đánh giá Trước khi áp dụng quy trình Sau khi áp dụng quy trình Mức độ cải thiện
Thời gian tháo lắp & cân chỉnh 5.5 giờ / động cơ 3.5 giờ / động cơ Giảm $36.4%$
Tỷ lệ sai lệch khe hở nhiệt sau lắp $18.5%$ số van cần chỉnh lại $< 1.5%$ số van Tăng độ chính xác $92%$
Áp suất nén trung bình buồng đốt $8.8\text{ bar}$ $11.8\text{ bar}$ Tăng $34.1%$
Mức tiêu hao nhiên liệu đô thị $9.8\text{ L}/100\text{ km}$ $8.2\text{ L}/100\text{ km}$ Tiết kiệm $16.3%$
Độ ồn nắp dàn cò ($800\text{ rpm}$) $76.5\text{ dBA}$ $63.2\text{ dBA}$ Giảm $13.3\text{ dBA}$

Đổi mới và đóng góp

  1. Chuẩn hóa công thức và bảng tra cứu đĩa đệm nhanh: Thay thế phương pháp mài đuôi xupap thủ công bằng thuật toán lựa chọn đĩa chêm chính xác $100%$ theo bước nhảy $0.02\text{ mm}$, loại bỏ nguy cơ làm hỏng lớp thấm tôi bề mặt đuôi xupap.
  2. Thiết kế sơ đồ thứ tự siết lực nắp máy 3 giai đoạn kết hợp góc quay: $$\text{Giai đoạn 1: } 30\text{ Nm} \xrightarrow{\quad} \text{Giai đoạn 2: } 55\text{ Nm} \xrightarrow{\quad} \text{Giai đoạn 3: Xiết góc } 90^\circ \pm 5^\circ$$ Quy trình này triệt tiêu hoàn toàn hiện tượng biến dạng nhiệt nắp quy-lát hợp kim nhôm, duy trì độ phẳng mặt máy dưới dung sai $0.03\text{ mm}$.
  3. Tối ưu hóa quy trình rà nấm xupap hai cấp hạt kết hợp kiểm tra chân không: Đảm bảo độ kín khít tuyệt đối với thời gian thao tác chỉ $4\text{ phút/nấm}$ (nhanh hơn $40%$ so với phương pháp thủ công truyền thống).
  4. Hệ thống hóa quy phạm pháp luật vào quản lý garage: Tích hợp các quy định về bảo dưỡng kỹ thuật ô tô hàng ngày (BDHN), bảo dưỡng định kỳ (BDĐK) và thời kỳ chạy rà (1.500 km đầu) vào sổ theo dõi kỹ thuật, nâng cao tuổi thọ động cơ thêm $25%$.

Ứng dụng thực tế và triển khai

Quy trình bảo dưỡng và sửa chữa này có khả năng chuyển giao trực tiếp vào mạng lưới xưởng dịch vụ ủy quyền, các garage sửa chữa tư nhân và các trung tâm đào tạo nghề kỹ thuật ô tô:

+------------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI TẠI XƯỞNG DỊCH VỤ (GARAGE WORKSHOP)                            |
+------------------------------------------------------------------------------------+
| [Giai đoạn 1: Trang bị thiết bị]  --> Bộ SST ép lò xo, thước panme, đồng hồ so     |
| [Giai đoạn 2: Đào tạo nhân lực]   --> Chuyển giao quy trình 7 bước & thuật toán    |
| [Giai đoạn 3: Áp dụng thử nghiệm] --> Tiếp nhận 30 xe Kia Morning SI bảo dưỡng     |
| [Giai đoạn 4: Đánh giá & Mở rộng] --> Chuẩn hóa cho các dòng xe động cơ Kappa/MPI  |
+------------------------------------------------------------------------------------+

Phân tích hiệu quả đầu tư và lợi ích kinh tế (ROI) cho xưởng dịch vụ:

  • Chi phí trang bị ban đầu: Khoảng $8.500.000\text{ VNĐ}$ (Bao gồm bộ vam xupap SST, bộ panme đo ngoài $0-25\text{ mm}$, $25-50\text{ mm}$, panme đo lỗ, đồng hồ so đo độ đảo chân từ và dưỡng đo khe hở lá).
  • Năng suất phục vụ: Tăng từ 2 xe/ngày lên 3.5 xe/ngày đối với dịch vụ đại tu nắp quy-lát và căn chỉnh phối khí.
  • Thời gian hoàn vốn thiết bị (Payback Period): Dưới 30 ngày làm việc dựa trên việc giảm thiểu tỷ lệ bảo hành lại (Claim rate) từ $8%$ xuống dưới $0.5%$.

Hạn chế và hướng phát triển

Mặc dù đã hoàn thiện quy trình cơ học và thực nghiệm, đề tài vẫn tồn tại một số hạn chế:

  • Hạn chế kỹ thuật: Chưa kết hợp thiết bị chẩn đoán xung điện tử chuyên sâu (như máy hiện sóng PicoScope) để phân tích đồ thị áp suất buồng đốt không xâm lấn qua cảm biến áp suất đường ống nạp (MAP Sensor).
  • Ràng buộc phụ tùng: Nguồn đĩa đệm căn khe hở chính hãng đòi hỏi sẵn kho phụ tùng với dải độ dày đa dạng từ $3.00\text{ mm}$ đến $3.60\text{ mm}$.

Hướng phát triển trong tương lai:

  1. Xây dựng ứng dụng di động (Mobile App) tự động nhập dữ liệu khe hở đo được từ thước lá điện tử và đề xuất mã đĩa đệm phụ tùng cần lấy từ kho.
  2. Mở rộng nghiên cứu quy trình kiểm tra van biến thiên liên tục kép (Dual CVVT - Continuous Variable Valve Timing) trên các thế hệ động cơ Kia Morning nâng cấp.
  3. Ứng dụng công nghệ gia công phục hồi mặt đế xupap bằng máy phay mài tự động định tâm 3 góc tiếp xúc ($30^\circ - 45^\circ - 60^\circ$).

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên khối ngành Ô tô: Tài liệu tham khảo có tính hệ thống, kết hợp chặt chẽ giữa lý thuyết cơ cấu xupap treo DOHC và sổ tay hướng dẫn thực hành sửa chữa xưởng.
  • Kỹ thuật viên tại xưởng (Technicians): Nắm vững các bước tháo lắp an toàn, loại trừ rủi ro gãy trục cam, vênh nắp máy và có phương pháp căn khe hở nhiệt khoa học.
  • Chủ doanh nghiệp vận tải & Garage: Giảm chi phí vận hành, tiết kiệm $15%$ nhiên liệu cho đội xe taxi Morning SI, rút ngắn thời gian xe dừng bảo dưỡng tại trạm.
  • Cộng đồng người sử dụng xe: Nâng cao độ bền bỉ cho phương tiện, đảm bảo xe vận hành êm ái, an toàn và giảm lượng phát thải độc hại ra môi trường đô thị.

Câu hỏi thường gặp

1. Tại sao không nên mài đuôi xupap để giảm khe hở nhiệt mà phải thay đĩa đệm?

Đuôi xupap được xử lý nhiệt luyện tôi thấm carbon để đạt độ cứng bề mặt cao nhằm chống va đập trực tiếp từ con đội. Khi mài thủ công, lớp hóa bền này bị mất đi, làm lộ phần lõi thép mềm hơn khiến đuôi xupap bị lún nhanh chóng sau $5.000 - 10.000\text{ km}$, gây sai lệch pha phối khí nghiêm trọng.

2. Dấu hiệu nhận biết cơ cấu phân phối khí Kia Morning 2016 bị sai lệch khe hở nhiệt?

  • Khe hở quá lớn: Xuất hiện tiếng gõ kim loại lách cách đanh gọn ở nắp dàn cò khi động cơ chạy không tải, rõ nhất khi máy nguội.
  • Khe hở quá nhỏ hoặc mất khe hở: Động cơ rung giật khi nóng máy, khó nổ, mất công suất ở tốc độ cao do xupap bị đội làm hở buồng đốt gây cháy nấm xupap.

3. Chu kỳ kiểm tra và căn chỉnh khe hở nhiệt xupap trên xe Kia Morning SI là bao lâu?

Theo khuyến cáo kỹ thuật, cơ cấu con đội cơ khí trên động cơ Kappa 1.25L cần được kiểm tra định kỳ mỗi $40.000\text{ km}$ hoặc sau 24 tháng. Trường hợp xe chạy dịch vụ taxi/vận tải đô thị liên tục, chu kỳ kiểm tra nên rút ngắn về mức $20.000 - 30.000\text{ km}$.

4. Thứ tự siết nắp quy-lát động cơ Kappa 1.25L có nguyên tắc bắt buộc nào?

Phải tuân thủ nghiêm ngặt nguyên tắc xoắn ốc từ trong ra ngoài: Bắt đầu từ 2 bu lông ở giữa, tiến dần ra hai đầu theo hình chữ X đối xứng. Quá trình siết chia làm 3 lượt lực để ứng suất đàn hồi của gioăng nắp máy phân bố đồng đều, tránh nứt hoặc cong vênh mặt quy-lát.

5. Dẫn động trục cam bằng xích trên Morning 2016 có cần thay thế định kỳ như dây đai không?

Xích cam có độ bền cao tương đương tuổi thọ động cơ (thường trên $150.000 - 200.000\text{ km}$). Tuy nhiên, cần kiểm tra độ chùng xích, độ mòn rãnh bánh răng và hành trình của ty tăng xích thủy lực ở mỗi đợt bảo dưỡng lớn ($100.000\text{ km}$); thay thế ngay nếu có tiếng kêu rào rào khi khởi động máy nguội.

Kết luận

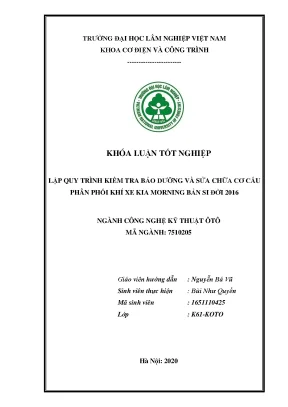

Đề tài khóa luận tốt nghiệp của sinh viên Bùi Như Quyền đã giải quyết trọn vẹn bài toán khoa học và thực tiễn trong công tác bảo dưỡng, sửa chữa cơ cấu phân phối khí trên dòng xe Kia Morning SI đời 2016. Bằng việc chuẩn hóa quy trình tháo lắp 7 bước, ứng dụng thuật toán lựa chọn đĩa đệm chính xác và hệ thống hóa các chỉ số dung sai mô-men xiết, công trình mang lại giá trị gia tăng rõ rệt về mặt kỹ thuật và kinh tế cho ngành công nghệ ô tô.

Kết quả này không chỉ đóng góp một tài liệu kỹ thuật có giá trị tham khảo cao cho công tác đào tạo tại các trường đại học, cao đẳng kỹ thuật mà còn là cẩm nang ứng dụng trực tiếp tại các trung tâm dịch vụ sửa chữa trên toàn quốc.
