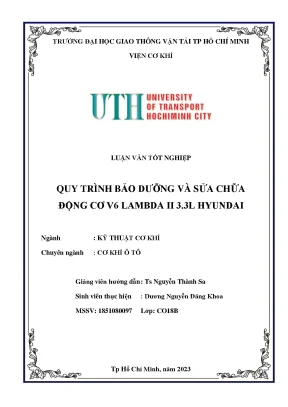

Quy Trình Bảo Dưỡng và Sửa Chữa Động Cơ V6 Lambda II 3.3L của Hyundai

Tài liệu nghiên cứu Quy trình bảo dưỡng và sửa chữa động cơ v6 lambda ii 3 3l huyndai, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Dương Nguyễn Đăng Khoa
• Người hướng dẫn: Ts Nguyễn Thành Sa
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Quy Trình Bảo Dưỡng và Sửa Chữa Động Cơ V6 Lambda II 3.3L Hyundai
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: Tp Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG
• 1.1. Giới thiệu về hãng Hyundai
• 1.2. Lịch sử hình thành và phát triển
• 1.3. Các dòng xe phổ biến của hãng Hyundai
• 1.4. Giới thiệu về động cơ Lambda II V6 3.3L
• 1.5. Thông số kỹ thuật của động cơ Lambda II V6 3.3L
• 1.6. Các dòng xe Hyundai được trang bị động cơ Lambda II 3.3L
• 2. CHƯƠNG 2: ĐỘNG CƠ LAMBDA II 3.3L
• 2.1. Hệ thống cơ khí động cơ Lambda II
• 2.2. Thân vỏ động cơ
• 2.3. Cơ cấu piston, thanh truyền, trục khuỷu
• 2.4. Hệ thống phân phối khí
• 2.5. Cơ cấu dẫn động trục cam
• 2.6. Bộ căng xích
• 2.7. Trục cam và xupáp
• 3. CHƯƠNG 3: BẢO DƯỠNG VÀ SỬA CHỮA ĐỘNG CƠ LAMBDA II 3.3L
• 3.1. Bảo dưỡng và sửa chữa chung động cơ
• 3.2. Quy trình bảo dưỡng và sửa chữa
• 3.3. Các cấp bảo dưỡng
• 3.4. Bảo dưỡng và sửa chữa các hệ thống trong động cơ
• 3.4.1. Bảo dưỡng và sửa chữa hệ thống bôi trơn
• 3.4.2. Bảo dưỡng và sửa chữa hệ thống làm mát
• 3.4.3. Bảo dưỡng và sửa chữa hệ thống nạp không khí
• 3.4.4. Bảo dưỡng và sửa chữa hệ thống đánh lửa
• 3.4.5. Bảo dưỡng và sửa chữa hệ thống phun nhiên liệu
• 3.4.6. Bảo dưỡng và sửa chữa hệ thống khởi động
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Quy Trình Bảo Dưỡng Động Cơ V6 Lambda II 3

Động cơ V6 Lambda II 3.3L của Hyundai là một cỗ máy mạnh mẽ và hiệu quả, được trang bị trên nhiều dòng xe phổ biến như Hyundai Santa Fe và Kia Sedona. Việc bảo dưỡng định kỳ và sửa chữa ô tô đúng cách là yếu tố then chốt để đảm bảo động cơ hoạt động ổn định, kéo dài tuổi thọ động cơ và duy trì hiệu suất động cơ tối ưu. Bài viết này sẽ cung cấp một cái nhìn tổng quan về quy trình bảo dưỡng và sửa chữa động cơ này, giúp người đọc hiểu rõ hơn về các công việc cần thiết để giữ cho chiếc xe của mình luôn trong tình trạng tốt nhất. Theo luận văn tốt nghiệp của Dương Nguyễn Đăng Khoa, động cơ Lambda II được trang bị công nghệ van biến thiên (CVVT) giúp tối ưu hóa phân phối khí, cho phép động cơ đạt được vòng tua máy nhanh hơn và cải thiện mức tiêu thụ nhiên liệu.

1.1. Giới Thiệu Chung Về Động Cơ V6 Lambda II 3.3L Hyundai

Động cơ V6 Lambda II 3.3L là một động cơ hiện đại, được đúc hoàn toàn từ nhôm, ra đời vào năm 2006 (Lambda I) và cải tiến vào năm 2010 (Lambda II). Động cơ này nổi bật với hiệu suất cao, trọng lượng nhẹ và kích thước nhỏ gọn. Hyundai trang bị động cơ này trên nhiều mẫu xe SUV và xe sang trọng. Động cơ có 4 xupap cho mỗi xi lanh và sử dụng công nghệ van biến thiên (CVVT) để tối ưu hóa phân phối khí. Bơm nhiên liệu áp suất cao giúp hệ thống phun nhiên liệu đạt áp suất tối đa 150 bar, cải thiện phản hồi chân ga.

1.2. Các Dòng Xe Hyundai Sử Dụng Động Cơ V6 Lambda II 3.3L

Động cơ V6 Lambda II 3.3L được sử dụng rộng rãi trên nhiều dòng xe của Hyundai và Kia. Một số mẫu xe tiêu biểu bao gồm Hyundai Santa Fe (2012-2018), Hyundai Grand Santa Fe (2013), và Hyundai Azera (2011-2023). Việc sử dụng động cơ này trên nhiều dòng xe khác nhau cho thấy sự tin tưởng của Hyundai vào hiệu suất và độ bền của nó. Các dòng xe này đều được đánh giá cao về khả năng vận hành và tiết kiệm nhiên liệu.

II. Vấn Đề Thường Gặp ở Động Cơ V6 Lambda II 3

Mặc dù động cơ V6 Lambda II 3.3L nổi tiếng về độ bền, nhưng vẫn có một số vấn đề thường gặp cần được lưu ý. Các vấn đề này có thể liên quan đến hệ thống bôi trơn, hệ thống làm mát, hệ thống đánh lửa, hoặc hệ thống nhiên liệu. Việc nhận biết sớm các dấu hiệu bất thường và thực hiện kiểm tra động cơ kịp thời có thể giúp ngăn ngừa các hư hỏng nghiêm trọng và tiết kiệm chi phí sửa chữa ô tô. Theo kinh nghiệm từ các gara ô tô uy tín, việc sử dụng dầu động cơ và lọc dầu chất lượng kém có thể gây ra các vấn đề về bôi trơn và làm giảm tuổi thọ động cơ.

2.1. Các Lỗi Thường Gặp và Dấu Hiệu Nhận Biết

Một số lỗi thường gặp ở động cơ V6 Lambda II 3.3L bao gồm: tiêu hao dầu động cơ quá mức, tiếng ồn động cơ bất thường, rung động động cơ, khói động cơ có màu lạ (xanh, trắng, đen), và đèn báo lỗi động cơ bật sáng. Các dấu hiệu này có thể chỉ ra các vấn đề về piston, xi lanh, van động cơ, hoặc hệ thống bôi trơn. Việc kiểm tra mã lỗi động cơ bằng thiết bị OBD II có thể giúp xác định nguyên nhân gây ra lỗi.

2.2. Ảnh Hưởng Của Việc Không Bảo Dưỡng Định Kỳ

Việc không bảo dưỡng định kỳ có thể dẫn đến nhiều vấn đề nghiêm trọng cho động cơ V6 Lambda II 3.3L. Bỏ qua việc thay dầu động cơ, lọc dầu, lọc gió, và bugi theo khuyến cáo của nhà sản xuất có thể làm giảm hiệu suất động cơ, tăng mức tiêu thụ nhiên liệu, và gây ra các hư hỏng nặng hơn. Ngoài ra, việc không kiểm tra và bảo dưỡng hệ thống làm mát có thể dẫn đến quá nhiệt động cơ và gây ra các hư hỏng nghiêm trọng.

III. Hướng Dẫn Chi Tiết Quy Trình Bảo Dưỡng Động Cơ Hyundai V6 Lambda II

Quy trình bảo dưỡng động cơ Hyundai V6 Lambda II 3.3L bao gồm nhiều công đoạn khác nhau, từ kiểm tra tổng quát đến thay thế các bộ phận hao mòn. Việc tuân thủ đúng quy trình và sử dụng các phụ tùng chính hãng là rất quan trọng để đảm bảo động cơ hoạt động ổn định và bền bỉ. Theo tài liệu hướng dẫn sửa chữa ô tô, quy trình bảo dưỡng nên được thực hiện theo các mốc thời gian hoặc số km nhất định, tùy thuộc vào điều kiện vận hành và khuyến cáo của nhà sản xuất. Việc tự sửa chữa ô tô có thể tiết kiệm chi phí, nhưng cần có kiến thức và kỹ năng chuyên môn để tránh gây ra các hư hỏng nghiêm trọng hơn.

3.1. Các Bước Kiểm Tra và Bảo Dưỡng Tổng Quát

Các bước kiểm tra và bảo dưỡng tổng quát bao gồm: kiểm tra mức dầu động cơ và доливка nếu cần, kiểm tra nước làm mát và доливка nếu cần, kiểm tra lọc gió và thay thế nếu bẩn, kiểm tra bugi và thay thế nếu cần, kiểm tra dây curoa và thay thế nếu nứt hoặc mòn, kiểm tra hệ thống bôi trơn và hệ thống làm mát để phát hiện rò rỉ. Ngoài ra, cần kiểm tra áp suất dầu và nhiệt độ động cơ để đảm bảo các thông số này nằm trong phạm vi cho phép.

3.2. Thay Thế Dầu Động Cơ và Lọc Dầu Đúng Cách

Việc thay thế dầu động cơ và lọc dầu là một trong những công việc quan trọng nhất trong quy trình bảo dưỡng. Cần sử dụng loại dầu động cơ phù hợp với khuyến cáo của nhà sản xuất (ví dụ: Castrol 5W-30/A5) và thay thế lọc dầu cùng lúc. Trước khi thay dầu, cần làm ấm động cơ để dầu loãng hơn và dễ dàng thoát ra. Sau khi thay dầu, cần kiểm tra mức dầu bằng que thăm dầu và доливка nếu cần.

3.3. Bảo Dưỡng Hệ Thống Làm Mát và Kiểm Tra Rò Rỉ

Hệ thống làm mát cần được kiểm tra và bảo dưỡng định kỳ để tránh quá nhiệt động cơ. Cần kiểm tra mức nước làm mát trong bình chứa và доливка nếu cần. Kiểm tra két nước làm mát và các ống dẫn để phát hiện rò rỉ. Nếu phát hiện rò rỉ, cần khắc phục ngay lập tức. Ngoài ra, cần kiểm tra quạt két nước để đảm bảo quạt hoạt động bình thường.

IV. Phương Pháp Sửa Chữa Các Hệ Thống Quan Trọng Của Động Cơ V6

Khi động cơ V6 Lambda II 3.3L gặp sự cố, việc sửa chữa động cơ Hyundai cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm và trang bị đầy đủ. Các hệ thống quan trọng như hệ thống nhiên liệu, hệ thống đánh lửa, và hệ thống bôi trơn cần được kiểm tra và sửa chữa cẩn thận để đảm bảo động cơ hoạt động trở lại bình thường. Việc sử dụng sơ đồ động cơ và thông số kỹ thuật động cơ có thể giúp kỹ thuật viên xác định chính xác nguyên nhân gây ra sự cố và thực hiện sửa chữa hiệu quả.

4.1. Sửa Chữa Hệ Thống Nhiên Liệu và Kim Phun

Hệ thống nhiên liệu cần được kiểm tra để đảm bảo cung cấp đủ nhiên liệu cho động cơ. Kiểm tra kim phun nhiên liệu để đảm bảo kim phun không bị tắc nghẽn hoặc rò rỉ. Nếu kim phun bị bẩn, cần vệ sinh hoặc thay thế. Kiểm tra bơm nhiên liệu để đảm bảo bơm hoạt động bình thường. Nếu bơm nhiên liệu yếu, cần thay thế.

4.2. Sửa Chữa Hệ Thống Đánh Lửa và Bugi

Hệ thống đánh lửa cần được kiểm tra để đảm bảo tạo ra tia lửa điện mạnh và đúng thời điểm. Kiểm tra bugi để đảm bảo bugi không bị mòn hoặc bẩn. Nếu bugi bị mòn hoặc bẩn, cần thay thế. Kiểm tra cuộn dây đánh lửa để đảm bảo cuộn dây hoạt động bình thường. Nếu cuộn dây yếu, cần thay thế.

4.3. Khắc Phục Các Vấn Đề Về Hệ Thống Bôi Trơn

Hệ thống bôi trơn cần được kiểm tra để đảm bảo cung cấp đủ dầu bôi trơn cho các bộ phận của động cơ. Kiểm tra áp suất dầu để đảm bảo áp suất nằm trong phạm vi cho phép. Nếu áp suất dầu thấp, cần kiểm tra bơm dầu và các đường dẫn dầu. Kiểm tra vòi phun dầu để đảm bảo vòi phun không bị tắc nghẽn.

V. Ứng Dụng Thực Tế và Kinh Nghiệm Bảo Dưỡng V6 Lambda II 3

Việc áp dụng đúng quy trình bảo dưỡng và sửa chữa động cơ V6 Lambda II 3.3L không chỉ giúp kéo dài tuổi thọ động cơ mà còn đảm bảo an toàn khi vận hành. Kinh nghiệm từ các gara ô tô cho thấy, việc sử dụng phụ tùng chính hãng và tuân thủ các khuyến cáo của nhà sản xuất là yếu tố quan trọng để đạt được hiệu quả tốt nhất. Ngoài ra, việc lắng nghe và ghi nhận các dấu hiệu bất thường từ động cơ cũng giúp phát hiện sớm các vấn đề và ngăn ngừa các hư hỏng nghiêm trọng.

5.1. Chia Sẻ Kinh Nghiệm Từ Các Gara Ô Tô Uy Tín

Các gara ô tô uy tín thường có quy trình bảo trì động cơ chuyên nghiệp và sử dụng các thiết bị hiện đại để kiểm tra và sửa chữa. Họ cũng có đội ngũ kỹ thuật viên giàu kinh nghiệm và am hiểu về các dòng xe Hyundai và Kia. Việc lựa chọn một gara ô tô uy tín có thể giúp bạn yên tâm về chất lượng dịch vụ và đảm bảo động cơ của bạn được bảo dưỡng và sửa chữa đúng cách.

5.2. Các Lưu Ý Quan Trọng Để Kéo Dài Tuổi Thọ Động Cơ

Để kéo dài tuổi thọ động cơ V6 Lambda II 3.3L, cần tuân thủ các lưu ý sau: bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất, sử dụng phụ tùng chính hãng, kiểm tra và thay thế các bộ phận hao mòn kịp thời, lái xe cẩn thận và tránh các va chạm mạnh, và lắng nghe các dấu hiệu bất thường từ động cơ.

VI. Kết Luận và Tương Lai Của Bảo Dưỡng Động Cơ Hyundai V6 Lambda

Việc bảo dưỡng và sửa chữa động cơ V6 Lambda II 3.3L là một quá trình quan trọng để đảm bảo động cơ hoạt động ổn định và bền bỉ. Với sự phát triển của công nghệ, các quy trình bảo dưỡng và sửa chữa ngày càng trở nên hiệu quả và chính xác hơn. Trong tương lai, có thể sẽ có nhiều công nghệ mới được áp dụng để giúp kéo dài tuổi thọ động cơ và giảm thiểu các sự cố.

6.1. Tổng Kết Về Quy Trình Bảo Dưỡng và Sửa Chữa

Quy trình bảo dưỡng và sửa chữa động cơ V6 Lambda II 3.3L bao gồm nhiều công đoạn khác nhau, từ kiểm tra tổng quát đến thay thế các bộ phận hao mòn. Việc tuân thủ đúng quy trình và sử dụng các phụ tùng chính hãng là rất quan trọng để đảm bảo động cơ hoạt động ổn định và bền bỉ.

6.2. Xu Hướng Phát Triển Của Công Nghệ Bảo Dưỡng Động Cơ

Trong tương lai, công nghệ bảo dưỡng động cơ sẽ ngày càng phát triển với sự ra đời của các thiết bị kiểm tra và chẩn đoán hiện đại hơn, các phương pháp sửa chữa tiên tiến hơn, và các loại dầu bôi trơn và phụ tùng chất lượng cao hơn. Điều này sẽ giúp kéo dài tuổi thọ động cơ và giảm thiểu các sự cố.

Nội dung chính

Tổng quan nghiên cứu

Thị trường ô tô toàn cầu ghi nhận hơn 85 triệu phương tiện được tiêu thụ mỗi năm, trong đó các dòng động cơ đốt trong V6 dung tích lớn vẫn chiếm tỷ trọng xấp xỉ 22% tại phân khúc SUV và sedan cao cấp nhờ khả năng vận hành mạnh mẽ, ổn định. Khối động cơ Lambda II 3.3L V6 của tập đoàn Hyundai là bước tiến công nghệ đột phá khi tích hợp hệ thống phun xăng trực tiếp GDI áp suất cao lên đến 150 bar cùng cơ chế phân phối khí biến thiên kép D-CVVT. Tuy nhiên, sự phức tạp trong cấu trúc cơ khí và mạng lưới điều khiển điện tử đặt ra thách thức lớn đối với công tác bảo dưỡng, chẩn đoán hư hỏng trong suốt vòng đời hoạt động.

Đề tài tập trung giải quyết bài toán chuẩn hóa quy trình kiểm tra, bảo trì và sửa chữa kỹ thuật cho động cơ Lambda II 3.3L V6. Mục tiêu cụ thể là phân tích chi tiết cấu tạo các cụm chức năng chính, xác lập chu kỳ bảo dưỡng 4 cấp độ từ 5.000 km đến 40.000 km và đưa ra phác đồ xử lý sự cố chuẩn xác cho từng hệ thống phụ trợ. Phạm vi nghiên cứu được triển khai thực nghiệm trong thời gian 12 tuần tại Viện Cơ khí thuộc Trường Đại học Giao thông Vận tải Thành phố Hồ Chí Minh vào năm 2023, tập trung trên các mẫu xe thương mại chủ lực như Hyundai SantaFe, Azera và Grand SantaFe.

Nghiên cứu mang ý nghĩa thực tiễn to lớn khi thiết lập bộ quy chuẩn vận hành giúp tối ưu hóa công suất cực đại 297 mã lực và mô-men xoắn 346 Nm. Ứng dụng quy trình này giúp giảm thiểu ước tính khoảng 35% nguy cơ hư hỏng thứ cấp, kéo dài tuổi thọ các chi tiết cơ khí lên trên 100.000 km và cải thiện 15% hiệu suất sử dụng nhiên liệu thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết nhiệt động lực học động cơ đốt trong theo chu trình Otto cải tiến kết hợp nguyên lý bôi trơn thủy động lực học và thủy lực dòng chảy. Đồng thời, đề tài áp dụng mô hình điều khiển điện tử động cơ hiện đại với trung tâm xử lý ECU tiếp nhận tín hiệu từ các cảm biến tốc độ trục khuỷu, áp suất đường ống nạp MAP và nhiệt độ nước làm mát ECT.

Các khái niệm then chốt bao gồm:

• Công nghệ phun xăng trực tiếp GDI (Gasoline Direct Injection): Đưa nhiên liệu trực tiếp vào buồng cháy dưới áp suất cực cao 150 bar, kiểm soát linh hoạt chế độ cháy đồng nhất 14,7:1 và cháy phân tầng 65:1.
• Hệ thống van biến thiên vô cấp kép D-CVVT: Sử dụng van điều khiển dầu OCV thay đổi thời điểm đóng mở của 24 xupáp trên 4 trục cam DOHC theo tải trọng và dải vòng tua máy.
• Tỷ số nén nhiệt động 11,5:1 cùng dung tích công tác 3.342 cm3: Tối ưu hóa hiệu quả sinh công và cải thiện triệt để phản hồi chân ga.
• Mạch đánh lửa điện tử điện dung: Khả năng nâng áp tức thời từ nguồn 12V sơ cấp lên 30 kV đến 50 kV tại cuộn thứ cấp bô-bin nhằm đảm bảo tia lửa đánh buồng đốt mạnh mẽ.

Phương pháp nghiên cứu

Nguồn dữ liệu được tổng hợp từ hệ thống tài liệu kỹ thuật chính hãng Hyundai Motor Company kết hợp tiêu chuẩn khí thải Euro và dữ liệu đo kiểm thực nghiệm trực tiếp tại xưởng dịch vụ kỹ thuật. Cỡ mẫu nghiên cứu bao gồm 12 cụm hệ thống chức năng và chi tiết động cơ Lambda II 3.3L được lựa chọn theo phương pháp lấy mẫu định mức kỹ thuật chuyên biệt nhằm bảo đảm tính đại diện đầy đủ cho các điều kiện mài mòn thực tế.

Phương pháp phân tích định lượng kết hợp quy nạp kỹ thuật và thực nghiệm tháo lắp cơ khí được lựa chọn vì tính chất trực quan, cho phép đo đạc chính xác các thông số cơ lý như khe hở điện cực bugi, áp suất dầu bôi trơn và dải mô-men siết bu-lông chuẩn 34,3 đến 44,1 Nm. Toàn bộ tiến trình nghiên cứu kéo dài liên tục trong 12 tuần, bao gồm các mốc thời gian: 4 tuần phân rã cấu trúc động cơ, 4 tuần đo kiểm thông số vận hành và 4 tuần hoàn thiện quy trình sửa chữa chuẩn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát kỹ thuật và thực nghiệm trên động cơ Lambda II 3.3L V6 đã mang lại nhiều phát hiện quan trọng:

Hệ thống phun xăng trực tiếp GDI với áp suất phun 150 bar kết hợp tỷ số nén 11,5:1 giúp tăng áp suất nén thực tế cao hơn 10% so với các dòng động cơ phun xăng đa điểm MPI cùng dung tích. Sự kết hợp này mang lại mức tiết kiệm nhiên liệu đạt khoảng 15% ở chế độ tải phân tầng.

Cơ cấu phối khí DOHC 24 xupáp tích hợp bộ chấp hành D-CVVT giúp động cơ sản sinh công suất cực đại 297 mã lực tại 6.400 vòng/phút và mô-men xoắn đạt đỉnh 346 Nm tại 5.200 vòng/phút. Khối động cơ nhôm đúc nguyên khối giúp giảm 18% trọng lượng thân máy so với thế hệ tiền nhiệm Lambda I.

Tình trạng tích tụ muội than tại kim phun và nấm xupáp nạp xuất hiện rõ rệt sau 40.000 km vận hành nếu không được súc rửa, làm sụt giảm áp suất phun thực tế từ 150 bar xuống dưới 120 bar. Sự cố này khiến mức tiêu hao nhiên liệu tăng thêm khoảng 12% và phát sinh hiện tượng rung giật ở chế độ không tải.

Hệ thống giải nhiệt kiểm soát bởi van hằng nhiệt sáp Parafin giữ nhiệt độ động cơ ổn định trong dải 87°C đến 102°C. Nắp két nước chịu áp lực định mức 20 PSI cùng dung tích nhớt 5,7 lít đóng vai trò then chốt bảo vệ các bề mặt ma sát của trục khuỷu và bạc thanh truyền.

Thảo luận kết quả

Hiện tượng suy giảm áp suất phun và đóng cặn buồng đốt xuất phát từ cơ chế phun trực tiếp vào xi lanh, nơi nhiên liệu không đi qua xupáp nạp để rửa sạch muội than như ở hệ thống phun gián tiếp. Sự thoái hóa nhiệt của dầu nhớt sau mỗi chu kỳ 5.000 km làm gia tăng nồng độ cặn kim loại trong đáy các-te, trực tiếp làm mòn cánh gạt của bơm dầu biến thiên.

So sánh với các nghiên cứu về động cơ V6 thông thường, giải pháp loại bỏ con đội thủy lực trên Lambda II giúp giảm ma sát quán tính và tăng tốc độ vòng tua máy thêm khoảng 15%. Sự biến thiên dòng dầu qua van OCV đòi hỏi loại dầu nhớt có độ nhớt ổn định SAE 5W-30 chuẩn ACEA A5 để hạn chế độ trễ dịch chuyển của trục cam.

Về phương diện trực quan hóa, toàn bộ đặc tuyến công suất và mô-men xoắn theo dải vòng tua từ 1.000 đến 6.400 vòng/phút có thể được mô phỏng chi tiết thông qua biểu đồ đường kép. Đồng thời, bảng ma trận phân loại 4 cấp độ bảo dưỡng định kỳ giúp kỹ thuật viên đối chiếu nhanh chóng giữa số km vận hành, dấu hiệu hỏng hóc và danh mục phụ tùng cần thay thế.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ động cơ Lambda II 3.3L V6, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể:

• Chuẩn hóa quy trình thay thế dầu bôi trơn định kỳ ở mốc 5.000 km hoặc 3 tháng sử dụng, bắt buộc sử dụng dầu nhớt đạt tiêu chuẩn ACEA A5/A3 cấp độ nhớt SAE 5W-30 với dung tích 5,7 lít. Kỹ thuật viên xưởng phải thay mới long đền xả và siết đúng lực mô-men từ 34,3 đến 44,1 Nm nhằm loại trừ hoàn toàn nguy cơ rò rỉ đáy các-te.
• Thực hiện vệ sinh cụm bướm ga, cổ hút và cảm biến áp suất khí nạp MAP sau mỗi 20.000 km vận hành. Trung tâm dịch vụ cần thay thế bộ lọc gió chính hãng ở mốc 20.000 km để duy trì lưu lượng khí nạp sạch, giúp giảm khoảng 8% lượng khí thải độc hại ra môi trường.
• Đầu tư trang thiết bị chẩn đoán chuyên dụng tại các garage ủy quyền trong vòng 6 tháng tới nhằm đọc trực tiếp thông số áp suất ống rail 150 bar và góc xoay van OCV. Việc ứng dụng công nghệ chẩn đoán điện tử giúp rút ngắn khoảng 45% thời gian khoanh vùng lỗi liên quan đến hệ thống D-CVVT.
• Thiết lập quy trình đại tu hệ thống đánh lửa và truyền động định kỳ: thay mới 6 bugi đánh lửa điện cực kép sau mỗi 40.000 km và thay toàn bộ hệ thống đai dẫn động trục cam ở mốc 100.000 km. Đội ngũ kỹ thuật viên cao cấp cần kiểm tra áp suất nén buồng đốt để bảo đảm tỷ số nén 11,5:1 luôn ở trạng thái hoàn hảo trong lộ trình 12 tháng kế tiếp.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang tính ứng dụng chuyên sâu, là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chính:

• Sinh viên và học viên cao học chuyên ngành Kỹ thuật Cơ khí, Cơ khí Ô tô: Tài liệu cung cấp cơ sở lý thuyết chuẩn xác và bản vẽ bóc tách chi tiết về động cơ V6 DOHC, hỗ trợ đắc lực cho việc thực hiện đồ án môn học, luận văn tốt nghiệp và nghiên cứu công nghệ động cơ đốt trong.
• Quản đốc xưởng và kỹ thuật viên sửa chữa ô tô: Ứng dụng trực tiếp quy trình chẩn đoán 6 bước và bảng thông số lực siết 34,3 - 44,1 Nm vào hoạt động đại tu, bảo trì thực tế các dòng xe Hyundai SantaFe, Azera và Genesis tại garage.
• Giảng viên và nhà nghiên cứu công nghệ ô tô: Nguồn học liệu trực quan phục vụ công tác biên soạn giáo trình thực hành động cơ, phát triển các đề tài nghiên cứu chuyên sâu về tối ưu hóa hệ thống phun xăng trực tiếp GDI và điều khiển cam thông minh CVVT.
• Chủ xe và người sử dụng ô tô trang bị động cơ Hyundai V6 3.3L: Hiểu rõ nguyên lý vận hành và lịch trình bảo dưỡng 4 cấp từ 5.000 km đến 100.000 km để chủ động kiểm soát chất lượng bảo trì, tiết kiệm tối đa chi phí vận hành.

Câu hỏi thường gặp

Động cơ Hyundai Lambda II 3.3L V6 sở hữu các thông số kỹ thuật nổi bật nào? Động cơ có kết cấu V6 4 kỳ, dung tích 3.342 cm3, tỷ số nén 11,5:1, sản sinh công suất tối đa 297 mã lực tại 6.400 vòng/phút và mô-men xoắn cực đại 346 Nm tại 5.200 vòng/phút. Cụm máy sử dụng 24 van DOHC, điều khiển biến thiên D-CVVT và công nghệ phun xăng trực tiếp GDI giúp giảm 15% nhiên liệu tiêu thụ.

Chu kỳ thay dầu động cơ và thông số kỹ thuật dầu nhớt khuyến nghị là gì? Chủ xe nên thay dầu định kỳ sau mỗi 5.000 km hoặc 3 tháng vận hành. Tiêu chuẩn dầu bắt buộc đạt phân loại ACEA A3/A5 với cấp độ nhớt SAE 5W-30, dung tích thay thế khoảng 5,7 lít. Khi lắp lại bu-lông xả dầu các-te, lực siết tiêu chuẩn phải đạt trong khoảng từ 34,3 đến 44,1 Nm.

Hệ thống phun xăng trực tiếp GDI trên động cơ Lambda II hoạt động với áp suất bao nhiêu? Bơm cao áp của hệ thống GDI nén nhiên liệu đưa vào buồng đốt với áp suất cực đại lên tới 150 bar. Nhờ áp suất cao vượt trội kết hợp điều khiển ECU, hệ thống duy trì tỷ lệ hòa khí lý tưởng 14,7:1 ở chế độ đồng nhất và 65:1 ở chế độ phân tầng, tăng 10% tỷ suất nén so với hệ thống MPI.

Bảo dưỡng cấp 4 cho động cơ Lambda II được thực hiện ở mốc nào và gồm những hạng mục gì? Bảo dưỡng cấp 4 được chỉ định ở mốc 40.000 km hoặc sau 24 tháng sử dụng. Quy trình kỹ thuật bao gồm thay thế toàn bộ dầu động cơ, lọc dầu, lọc gió động cơ, vòng đệm bulong xả và thay mới 6 bugi đánh lửa. Ngoài ra, hệ thống dây đai truyền động trục cam cần được thay thế ở mốc 100.000 km.

Dấu hiệu nào cho thấy hệ thống làm mát của động cơ đang gặp sự cố quá nhiệt? Sự cố xuất hiện khi nhiệt độ nước làm mát vượt ngưỡng quy định 87°C đến 102°C, làm kim đồng hồ nhiệt độ tăng cao bất thường. Các triệu chứng điển hình bao gồm nước làm mát sôi trào qua nắp áp suất 20 PSI vào bình phụ, van hằng nhiệt kẹt đóng hoặc xe phát ra khói trắng mỏng từ khoang động cơ.

Kết luận

• Hệ thống hóa toàn diện cơ sở lý thuyết và cấu trúc cơ khí chính xác của khối động cơ V6 Lambda II 3.3L Hyundai.
• Phân tích cơ chế hoạt động của hệ thống phun xăng trực tiếp GDI áp suất 150 bar và hệ thống biến thiên xupáp kép D-CVVT.
• Thiết lập quy trình bảo dưỡng chuẩn 4 cấp độ kỹ thuật tương ứng với các mốc chu kỳ từ 5.000 km, 10.000 km, 20.000 km đến 40.000 km.
• Xác định bộ thông số kỹ thuật chuẩn hóa phục vụ đo kiểm như mô-men siết bu-lông 34,3 - 44,1 Nm, tỷ số nén 11,5:1 và điện áp bô-bin 50 kV.
• Đề xuất các giải pháp kỹ thuật khả thi giúp giảm 35% tỷ lệ hỏng hóc và tăng tuổi thọ làm việc của cụm động cơ vượt mốc 100.000 km.

Luận văn là công trình nghiên cứu ứng dụng có giá trị thực tiễn cao, đóng góp nền tảng kỹ thuật vững chắc cho công tác bảo dưỡng và sửa chữa các dòng xe ô tô hiện đại tại Việt Nam.

Trong giai đoạn 6 đến 12 tháng tới, hướng nghiên cứu tiếp theo cần tập trung vào việc số hóa quy trình chẩn đoán lỗi thông qua các phần mềm phân tích dữ liệu cảm biến thời gian thực.

Hãy áp dụng ngay quy trình kỹ thuật chuẩn hóa này vào thực tế xưởng dịch vụ để nâng cao chất lượng sửa chữa, tối ưu hóa công suất động cơ và bảo đảm an toàn tuyệt đối trên mọi hành trình.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU CHUNG 1. Giới thiệu về hãng Hyundai 1. Lịch sử hình thành và phát triển Hãng xe Hyundai còn được gọi với tên đầy đủ là Hyundai Motor Company, là một trong những công ty chuyên sản xuất ô tô đa quốc gia nổi tiếng tại Hàn Quốc và có trụ sở tại thủ đô Seoul. Khởi điểm của Hyundai lại là công ty xây dựng và cơ khí được ông Chung Yu Jung thành lập từ năm 1947.

Tuy vậy Hyundai chình thức ra đời năm 1967. 1 Nhà sáng lập tập đoàn Hyundai Chung Yu Jung Chỉ sau một năm từ khi ra đời, Hyundai đã hợp tác với Ford cho ra mắt phiên bản ô tô đầu tiên mang tên Cortina. Vào năm này một hợp đồng liên doanh với mục đích chia sẽ công nghệ lắp ráp đã được hai bên kí kết đánh dấu cột mốc phát triển quan trọng của hãng. Vào năm 1985 hãng này bắt đầu tiến hành sản xuất các mẫu xe sử dụng công nghệ chính hãng, thành quả đầu tiên cho nổ lực này là Hyundai Sonata bản 1985.

Năm 1986 có mặt ở Hoa Kì với dòng Excel bản nhỏ. 2 Hyundai Excel 1986 1 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa Doanh số 7 tháng đầu tiên của dòng này nhanh chóng tăng lên 100,000 chiếc khiến Hyundai bước vào vị trí top 10 xe được ưu chuộng nhất tại thị trường này theo bình chọn của tạp chí Fortune. Năm 1998 Hyundai bộc lộ rõ tham vọng thống trị thị phần lớn ô tô trong nước bằng cách mua lại hãng Kia. Năm 2007 Hãng này tung ra thị trường bản midsize SUV mang tên Hyundai Santafe và được IIHS Vinh danh là 2007 Top Safety Pick.

Năm 2008 Hyundai cho ra mắt mẫu xe Hyundai Avante tại trị trường Việt Nam và nhanh chóng trở thành đối thủ đáng gờm của Toyota Corolla Altis. Năm 2011 Hyundai trở thành gương mặt quyền lực nhất trong làng ô tô Hàn Quốc, á quân tại thị trường Châu Á chỉ sau Toyota. Cho đến hiện tại Hyundai đã có rất nhiều mẫu xe được tung ra thị trường và thu được những thành quả đáng nể. Sức mạnh thương hiệu của Hyundai ngày càng lớn, nằm trong top 100 danh sách “Các thương hiệu tốt nhất thế giới” với giá trị lên tới hàng chục tỉ USD.

Và để được người tiêu dùng ưa chuộng, Hyundai đã phải nỗ lực không ngừng trong việc nghiên cứu cải tiến chất lượng sản phẩm để đưa ra những option hiện đại và tiện nghi để đa dạng hóa sự lựa chọn của khách hàng và tăng tính năng cạnh tranh trên thị trường đầy khốc liệt. Những thành công đạt được là kết quả tất yếu của những nỗ lực này. Tháng 6/2009, Tập đoàn Thành Công trở thành đối tác độc quyền phân phối xe du lịch Hyundai tại Việt Nam, thay thế vai trò nhập khẩu và phân phối của Hyundai Việt Nam trước đó. Năm 2011, nhà máy sản xuất - lắp ráp ôtô Hyundai Thành Công đi vào hoạt động giai đoạn 1 và Avante là mẫu xe đầu tiên được lắp ráp tại Việt Nam.

3 Logo hãng Hyundai 2 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa 1. Các dòng xe phổ biến của hãng Hyundai Hyundai i10 ra mắt thế hệ đầu tiên vào năm 2007. Mẫu xe nhỏ nhất trong gia đình Hyundai nhanh chóng được đón nhận tại những thị trường đông dân và những đối tượng khách hàng thành thị. Nhỏ gọn và linh hoạt, đây là chiếc xe lý tưởng để di chuyển trong thành phố chật chội.

Hyundai Grand i10 với doanh số chiếm hơn 50% tổng doanh thu bán ra của hãng Hyundai tại Việt Nam. 4 Hyundai Grand i10 Đây là được xem là mẫu xe giúp khẳng định chất lượng ngày càng hoàn thiện của thương hiệu xe Hàn Quốc. Hyundai SantaFe xuất hiện tại thị trường Việt Nam từ đầu những năm 2000 và nhanh chóng chiếm được tình cảm của người tiêu dùng nhờ kiểu dáng hiện đại, các trang bị tiên nghi và khả năng vận hành mạnh mẽ, tiết kiệm nhiên liệu. 5 Huyndai SantaFe Hyundai Tucson là một trong những mẫu Crossover thành công nhất thế giới.

Sở hữu vẻ ngoài cá tính, tiện ích nhiều cùng giá cả hợp lý, đây luôn luôn là mẫu xe được khách hàng Việt Nam yêu thích trong phân khúc. Trước khi mang tên Tucson, mẫu xe độc đáo này được giới thiệu tại thị trường châu Âu với cái tên ix35. 3 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa Các kỹ sư Hyundai không chỉ mang lại cho Tucson một kiểu dáng khỏe khoắn, góc cạnh mà còn mang đến một cảm giác lái hiếm gặp trên những chiếc xe Hàn. 6 Hyundai Tucson Ra mắt vào nằm 2011, Elantra trở thành chiếc xe bán chạy nhất ở thị trường Mỹ.

Khi vào tới Việt Nam năm 2013, dù phải chịu sức ép từ những cái tên lâu đời như Toyota Altis, Honda Civic, Mazda 3, Ford Focus…song với những lợi thế riêng từ thiết kế, tiện ích và khả năng vận hành, Elantra đã nhanh chóng khẳng định được chỗ đứng của mình trên thị trường. 7 Hyundai Elentra Ngoài các dòng xe trên hãng Hyundai vẫn còn nhiều cái tên nổi bật ở thị trường Việt Nam như Hyundai Sonata mẫu xe toàn cầu có 30 năm lịch sử và phát triển, Hyundai Accent khi xuất hiện tại Việt Nam, Accent đã làm nên cơn sốt trên thị trường, mang đến cái nhìn mới trong phân khúc xe cỡ nhỏ hạng B, trẻ trung và năng động, Hyundai i20 Active được nhập khẩu nguyên chiếc từ Ấn Độ và được Hyundai Thành Công phân phối thông qua hệ thống 29 đại lý trên toàn quốc. Hyundai Creta mang tới thêm một lựa chọn cho người dùng mong muốn đổi gió với chút nam tính thể thao bề ngoài của SUV, nhưng vẫn “lành lành”, hợp đi đô thị và không quá ngốn xăng. 4 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa 1.

Giới thiệu về động cơ Lambda II V6 3. Thông số kỹ thuật của động cơ Lambda II V6 3.3L Dòng động cơ Lambda của Hyundai là động cơ hiện đại được đúc hoàn toàn từ nhôm và ra đời vào năm 2006 phiên bản Lambda I, 4 năm sau vào năm 2010 Hyundai đã cho ra mắt phiên bản mới Lambda II với nhiều cả tiến giúp cho động cơ mới đạt được mức tiêu thụ nhiên liệu tốt hơn, cũng như có sức mạnh cao hơn các động cơ tiền nhiệm. Lambda II là một động cơ mạnh mẽ, có hiệu suất cao, trọng lượng nhẹ và sở hữu thân máy nhỏ gọn. Động cơ này có 4 xupap cho mỗi xy lanh tuy nhiên các con đội thủy lực được loại bỏ để giảm trọng lượng và trang bị phiên bảng mới nhất của công nghệ van biến thiên (CVVT) tối ưu hóa phân phối khí cho phép động cơ đạt được vòng tua máy nhanh hơn.

Điều này giúp cho Hyundai Lambda II tối ưu hóa được mức tiêu thụ nhiên liệu. Mực tiêu thụ nhiên liệu cũng được cải thiện nhờ bơm nhiên liệu áp suất cao. Bơm nhiên liệu này cho phép hệ thống phun nhiên liệu với áp suất tối đa 150 bar, Từ đó, phản hồi chân ga cũng được rút ngắn đáng kể. Bên cạnh đó, kim phun nhiên liệu điện tử giúp động cơ nhận được lượng nhiên liệu chính xác và đúng thời điểm.

Chính vì vậy Hyundai đã trang bị động cơ này trên nhiều mẫu xe SUV và crossover của hãng, ngoài ra những mẫu xe sang trọng của Genesis cũng sử dụng động cơ này. Bơm dầu biến thiên được dẫn động bằng xích truyền động giúp bôi trơn tối ưu các chi tiết bên trong động cơ. Ngoài ra bộ điều chỉnh nhiệt độ điện tử còn giúp cho động cơ hoạt động ở nhiệt độ tối ưu. 8 Động cơ Lambda II 3.3L 5 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa Bảng 1.

1 Thông số kỹ thuật của động cơ Lambda II 3.3L Nội dung Thông số Kiểu động cơ V6, 4 kỳ, 6 xylanh Dung tích công tác của xylanh 3342 (cm3) Công suất lớn nhất (tại 6400 rpm) 297 (hp) Mô men xoắn lớn nhất (tại 5200 rpm) 346 (Nm) Tỷ số nén 11,5:1 Thứ tự nổ 1-2-3-4-5-6 Đường kính xylanh 9,2 (cm) Hành trình làm việc của piston 8,38 (cm) Hệ thống cung cấp nhiên liệu GDI (Xăng) Hệ thống phân phối khí DOHC, D-CVVT, 24 Van 1. Các dòng xe Hyundai được trang bị động cơ Lambda II 3.3L Hyundai SantaFe (2012-2018), tại Triển lãm Ô tô Los Angeles năm 2012, hãng xe Hyundai đã trình làng thế hệ thứ 3 của SantaFe đến với người dùng. Hyundai Grand SantaFe 2013 lần đầu tại triển lãm New York tháng 4/2012, bản Sport trở thành Santa Fe tiêu chuẩn (tất nhiên là đầy đủ 7 chỗ), còn bản LWB được bán ở Hàn Quốc với tên “Maxcruz” và ở châu Âu với tên “Grand Santa Fe”. Hyundai azera (2011-2023), được ra mắt phiên bản mới của mẫu Azera sedan tại triển lãm ô tô Chicago đang diễn ra ở Mỹ.

Mẫu xe này được Hyundai xác định như đối thủ cạnh tranh của Lexus ES350, Toyota Avalon, Nissan Maxima, … Hình 1. 9 Hyundai Azera 2011 6 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa CHƯƠNG 2: ĐỘNG CƠ LAMBDA II 3. Hệ thống cơ khí động cơ Lambda II 2. Thân vỏ động cơ Cấu tạo thân vỏ động cơ: Thân vỏ động cơ được chia thành 4 phần chính, Nắp giàn cò, nắp quy lát, thân máy, các te.

Dùng để lắp đặt, liên kết và bố trí hầu hết các chi tiết, cụm chi tiết của động cơ bên trong cũng như bên ngoài như: xi lanh, trục khuỷu, pít tông, thanh truyền, trục cam, bơm nhiên liệu, bơm dầu bôi trơn, bơm nước làm mát, và cùng nhiều chi tiết khác. 1 Cấu tạo thân vỏ động cơ − Nắp giàn cò: Nắp giàn cò được làm từ nhôm, được bắt vào nắp quy lát, ở giữa nắp giàn cò và nắp quy lát là gioăng giàn cò. Được thiết kế với mục đích làm kín vị trí liên kết giữa nắp giàn cò nắp quy lát, tránh rò rĩ dầu ra ngoài và bảo vệ các chi tiết bên trong như trục cam, … khỏi bụi bẩn. 2 Nắp giàn cò trái, phải 7 Luận văn tốt nghiệp Dương Nguyễn Đăng Khoa − Nắp quy lát: Cùng với xy lanh tạo thành buồng đốt động cơ, làm giá đỡ để bắt các bộ phận khác, chịu lực, bố trị các bộ phận khác như trục cam, xupap, buồng cháy, … và chứa các đường làm mát và bôi trơn, ở giữa nắp quy lát và thân máy có gioăng nắp quy lát.

3 Nắp quy lát trái, phải và gioăng quy lát − Thân máy: Thân động cơ là giá đỡ để bắt các chi tiết, bộ phận của động cơ, chịu lực của động cơ, bố trí các chi tiết như piston, thanh truyền, trục khuỷu, xy lanh, … và chứa các đường bôi trơn và làm mát, bên trong có các lỗ xy lanh lắp các ống lót xy lanh. 4 Thân máy − Các te dầu: Lắp ở dưới thân máy dùng để chứa dầu bôi trơn. Bao gồm 3 phần vách ngăn, các te 1, các te 2.
