Bối cảnh và vấn đề nghiên cứu

Sự tăng trưởng của ngành công nghiệp ô tô kéo theo nhu cầu phát triển đồng bộ của các dịch vụ kỹ thuật phụ trợ, đặc biệt là công tác chăm sóc, bảo dưỡng và sửa chữa phương tiện. Trong quá trình khai thác, trạng thái kỹ thuật và chất lượng các cụm tổng thành trên ô tô sẽ suy giảm dần theo thời gian, làm giảm hiệu quả sử dụng và tiềm ẩn nguy cơ mất an toàn giao thông. Thực tế cho thấy phần lớn các cơ sở sửa chữa, garage tư nhân tại Việt Nam được xây dựng từ giai đoạn mật độ phương tiện còn thấp, dẫn đến tình trạng thiếu hụt mặt bằng, thiếu trang thiết bị kiểm tra - chẩn đoán chuyên dụng, cũng như quy trình làm việc chưa đạt tính chuẩn hóa khoa học. Trước thực trạng đó, các hãng sản xuất đã phát triển hệ thống trạm dịch vụ tiêu chuẩn nhằm duy trì độ tin cậy vận hành tối đa cho phương tiện.

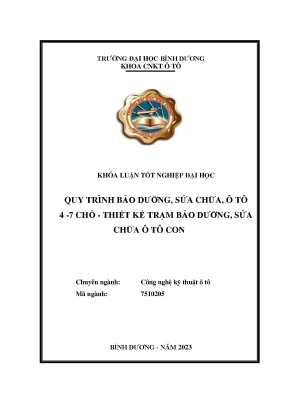

Khóa luận tốt nghiệp của sinh viên Trần Minh Trường (ngành Công nghệ kỹ thuật ô tô, Trường Đại học Bình Dương, năm 2023) tập trung giải quyết bài toán kỹ thuật và tổ chức thông qua hai mục tiêu nghiên cứu cụ thể:

  1. Nghiên cứu xây dựng quy trình kỹ thuật bảo dưỡng xe Toyota Vios.
  2. Thiết kế trạm bảo dưỡng, sửa chữa ô tô con theo tiêu chuẩn kỹ thuật.

Đối tượng nghiên cứu của đề tài là dòng xe ô tô con từ 4 đến 7 chỗ ngồi, trong đó đi sâu vào đối tượng khảo sát kỹ thuật cụ thể là xe Toyota Vios 2003 trang bị động cơ xăng 1NZ-FE. Phạm vi nghiên cứu về thiết kế trạm được giới hạn ở quy mô xưởng dịch vụ dành riêng cho xe con, áp dụng theo các tiêu chuẩn thiết kế cơ sở kỹ thuật của hãng xe Mitsubishi. Thời gian thực hiện đề tài từ ngày 06/06/2023 đến ngày 24/08/2023.

Cơ sở lý thuyết và phương pháp

Khóa luận được xây dựng dựa trên các căn cứ pháp lý của Nhà nước và tài liệu kỹ thuật chuyên ngành ô tô:

  • Khung pháp lý và quy chuẩn: Điều khoản 5, Điều 50 Luật Giao thông đường bộ quy định về trách nhiệm duy trì tình trạng kỹ thuật của phương tiện giữa hai kỳ kiểm định; Quyết định số 992/2003/QĐ-BGTVT ngày 09/04/2003 của Bộ Giao thông Vận tải về chế độ bảo dưỡng kỹ thuật và sửa chữa phương tiện giao thông cơ giới đường bộ.
  • Tiêu chuẩn công nghiệp: Bộ tiêu chuẩn thiết kế trạm dịch vụ, bố trí mặt bằng xưởng và định biên nhân sự của hãng Mitsubishi; tài liệu hướng dẫn sửa chữa và thông số kỹ thuật động cơ 1NZ-FE từ nhà sản xuất Toyota.
  • Phương pháp nghiên cứu: Đề tài phối hợp các phương pháp kỹ thuật gồm:
    • Phương pháp phân tích và tổng hợp lý thuyết về hao mòn, chế độ bảo dưỡng dự phòng định ngạch và công nghệ sửa chữa tổng thành cơ khí.
    • Phương pháp xây dựng quy trình công nghệ chuẩn hóa, phân tách thao tác thực hành kiểm tra, tháo lắp, đo đạc chi tiết cơ khí và hệ thống điện.
    • Phương pháp tính toán thiết kế kỹ thuật công trình xưởng: xác định quy mô diện tích các phân khu, bố trí mặt bằng công nghệ theo sơ đồ cầu vạn năng, thiết kế hệ thống cấp thoát nước, thông gió và chiếu sáng công nghiệp.
  • Nguồn dữ liệu: Dữ liệu thông số kỹ thuật xe Toyota Vios 2003; định mức chu kỳ bảo dưỡng theo Quyết định 992/2003/QĐ-BGTVT; định mức diện tích và trang thiết bị chuyên dụng (SST) của Mitsubishi.

Nội dung chính theo từng chương

Chương 1: Tổng quan về bảo dưỡng, sữa chữa ôtô

Chương 1 hệ thống hóa cơ sở lý luận về công tác bảo dưỡng và sửa chữa ô tô. Tác giả nhấn mạnh bảo dưỡng kỹ thuật mang tính chất cưỡng bức, dự phòng theo kế hoạch nhằm duy trì tình trạng làm việc tốt của ô tô, ngăn ngừa sự cố và đảm bảo an toàn giao thông. Căn cứ theo Quyết định số 992/2003/QĐ-BGTVT, chế độ bảo dưỡng được chia làm 2 cấp: Bảo dưỡng hàng ngày (BDHN) do lái xe hoặc thợ thực hiện thông qua quan sát, chẩn đoán trạng thái tĩnh và động; Bảo dưỡng định kỳ (BDĐK) do thợ tại trạm thực hiện bằng thiết bị chuyên dùng kết hợp sửa chữa nhỏ.

Loại ô tô Trạng thái kỹ thuật Chu kỳ quãng đường (km) Chu kỳ thời gian (tháng)
Ô tô con Chạy rà 500 -
Ô tô con Sau chạy rà 5.000 6
Ô tô con Sau sửa chữa lớn 1.000 -
Ô tô khách Sau chạy rà 4.000 6
Ô tô khách Sau sửa chữa lớn 1.000 -
Ô tô tải, rơ moóc Sau chạy rà 4.000 6
Ô tô tải, rơ moóc Sau sửa chữa lớn 1.000 -

Về mặt sửa chữa, văn bản phân định thành sửa chữa nhỏ (khắc phục hư hỏng đột xuất) và sửa chữa lớn (phục hồi chi tiết cơ bản của tổng thành, hoặc phục hồi từ 5 tổng thành trở lên/đồng thời động cơ và khung xe). Tác giả tổng hợp 10 nguyên tắc an toàn lao động (kê chèn bánh xe, sử dụng cầu nâng, ngắt cọc âm ắc quy, ghi nhớ mã lỗi bộ nhớ trước khi ngắt điện) cùng danh mục dụng cụ chuyên dụng (SST) gồm cờ lê cân lực, van tháo puly trục khuỷu, đồng hồ đo áp suất chân không, tỷ trọng kế dung dịch ắc quy.

Quy trình công nghệ sửa chữa lớn ô tô tại cơ sở kỹ thuật được chuẩn hóa thành chuỗi 11 bước:

  1. Nhận xe vào sửa chữa, lập biên bản ghi nhận hiện trạng bên ngoài.
  2. Tháo rời máy và các tổng thành khỏi khung vỏ bằng thiết bị nâng.
  3. Rửa chi tiết và rửa cụm để loại bỏ màng dầu và cặn bẩn.
  4. Kiểm tra, phân loại chi tiết theo trạng thái kỹ thuật (dùng lại, sửa chữa hay thay mới).
  5. Ghép bộ chi tiết theo kích thước sửa chữa, trọng lượng và độ ăn khớp bánh răng.
  6. Lắp ráp cụm và máy theo sơ đồ động học và chuỗi kích thước bản vẽ lắp.
  7. Chạy rà, chạy thử cụm và máy trên bệ rà chuyên dùng để triệt tiêu độ nhấp nhô bề mặt.
  8. Lắp tổng thành hoàn chỉnh lên xe.
  9. Chạy thử xe để kiểm tra hoạt động của hệ thống phanh, lái, động cơ.
  10. Sơn bảo vệ bề mặt chi tiết và buồng lái (chuẩn bị bề mặt, sơn màu, sấy khô).
  11. Hoàn thiện và giao xe cho khách hàng.

Chương 2: Quy trình kỹ thuật bảo dưỡng ôtô con

Chương này tập trung xây dựng quy trình công nghệ bảo dưỡng cụ thể cho xe Toyota Vios 2003 sử dụng động cơ 1NZ-FE (1.5L, I4, 16 valve, DOHC, Dual VVT-i, công suất 107 Hp/6000 rpm, mô-men xoắn 140 Nm/4200 rpm, kích thước tổng thể 4410 x 1700 x 1475 mm, chiều dài cơ sở 2550 mm, khoảng sáng gầm 133 mm).

Thông số kỹ thuật Phiên bản Vios 1.5E MT Phiên bản Vios 1.5E CVT Phiên bản Vios 1.5G CVT
Hộp số Số sàn 5 cấp Số tự động vô cấp (7 cấp ảo) Số tự động vô cấp (7 cấp ảo)
Trọng lượng không tải (kg) 1060 - 1075 1080 - 1095 1095 - 1110
Trọng lượng toàn tải (kg) 1500 1500 1500
Tiêu hao nhiên liệu kết hợp (lít/100km) 5,8 5,8 5,9
Kích thước lốp xe 185/60R15 185/60R15 185/60R15
Dung tích bình nhiên liệu (lít) 42 42 42

Quy trình kỹ thuật bảo dưỡng động cơ 1NZ-FE và các hệ thống phụ trợ được xác lập với các thông số định mức khắt khe:

  • Lọc không khí: Vệ sinh bằng khí nén thổi từ trên xuống và từ trong ra ngoài sau mỗi 5.000 km (tại điều kiện bụi bẩn ở Việt Nam khuyến nghị 3.000 km); thay mới sau 20.000 km (hoặc 15.000 km); tuyệt đối không dùng nước hoặc hóa chất rửa màng lọc giấy dầu.
  • Hệ thống nhiên liệu phun xăng điện tử (EFI): Thay thế lọc xăng định kỳ sau 40.000 km qua quy trình 11 bước (khởi động xả áp suất dư trong đường ống, ngắt cầu chì bơm xăng, ngắt cọc ắc quy). Vệ sinh kim phun định kỳ sau 20.000 km bằng dung dịch chuyên dụng gián tiếp, hoặc súc rửa trực tiếp bằng sóng siêu âm sau mỗi 50.000 km; tuổi thọ làm việc kim phun đạt khoảng 1 tỷ chu kỳ (~200.000 km).
  • Hệ thống làm mát: Thay mới dung dịch làm mát và súc rửa két nước bằng nước RO pha hóa chất chuyên dụng sau mỗi 40.000 km hoặc sau 2 - 3 năm vận hành.
  • Hệ thống bôi trơn: Sử dụng dầu nhờn độ nhớt 20W-50, 15W-40 hoặc SAE 30; thay dầu định kỳ sau mỗi 5.000 km hoặc 6 tháng khai thác; chu kỳ thay thế bầu lọc dầu bôi trơn thực hiện qua 8 bước kiểm tra độ kín khít phốt cao su.
  • Hệ thống đánh lửa: Kiểm tra điện trở dây cao áp bằng ôm kế với giới hạn tối đa không quá 25 kΩ/dây. Bugi DENSO hoặc NGK có khe hở điện cực tiêu chuẩn từ 1,0 đến 1,1 mm; đánh giá chất lượng cháy qua màu sắc điện cực (màu đỏ gạch/nâu nhạt: hòa khí đạt chuẩn; màu trắng khô: thiếu xăng dư gió; màu đen muội than: thừa xăng thiếu gió).
  • Hệ thống nạp điện (máy phát điện): Quy trình tháo rã 11 bước; đường kính vành đồng tiếp điện tiêu chuẩn 14,2 - 14,4 mm (mòn tối thiểu 12,8 mm); độ nhô chổi than tiêu chuẩn 10,5 mm (giới hạn mòn nhỏ nhất 4,5 mm, độ tiếp xúc bề mặt trên 85%); điện trở cuộn dây rô to từ 2,8 đến 3,0 Ω; điện trở cách điện rô to và stato $R_{cđ} \ge 12\text{ k}\Omega$; diode nắn dòng có điện trở thuận $8 - 10\ \Omega$ (tối đa $40\ \Omega$) và điện trở ngược $R_{cđ} \ge 10\text{ k}\Omega$.
  • Hệ thống khởi động (máy khởi động): Quy trình tháo rời 9 bước; kiểm tra độ đảo méo cổ góp rô to bằng đồng hồ so trên khối V không vượt quá 0,5 mm; đường kính ngoài cổ góp chuẩn 30 mm (giới hạn mòn nhỏ nhất 29 mm); điện trở cách điện cuộn rô to mạng điện 12V yêu cầu $R_{cđ} \ge 12\text{ k}\Omega$.

Chương 3: Thiết kế trạm bảo dưỡng, sửa chữa theo tiêu chuẩn

Chương 3 trình bày phương án tính toán và thiết kế trạm dịch vụ ô tô con theo tiêu chuẩn hãng Mitsubishi, sử dụng mô hình bố trí cầu vạn năng nhằm tối ưu hóa diện tích mặt bằng và giảm chi phí đầu tư xây dựng. Bố cục tổng thể công trình được chia thành 4 phân khu chức năng riêng biệt:

  • Khu tiếp nhận và hành chính: Phòng đón tiếp khách hàng, quầy cố vấn dịch vụ, khu vực trưng bày phụ tùng và văn phòng điều hành.
  • Khu vực xưởng sản xuất: Bố trí các khoang bảo dưỡng định kỳ, khoang sửa chữa máy - gầm, khoang chẩn đoán kỹ thuật, khu vực rửa xe và kho phụ tùng thay thế.
  • Khu vực phụ trợ và nhân viên: Phòng nghỉ kỹ thuật viên, phòng thay đồ, khu vệ sinh công nghiệp.
  • Khu vực đậu xe: Bãi đỗ xe chờ tiếp nhận và bãi đỗ xe đã hoàn thiện chờ bàn giao.

Hạ tầng kỹ thuật trạm được thiết kế chi tiết: sàn xưởng bê tông chịu lực phủ sơn epoxy chống trơn trượt và kháng dầu mỡ; hệ thống thu gom và trạm xử lý nước thải cơ học kết hợp lắng lọc tách dầu trước khi thải ra môi trường; hệ thống thông gió đối lưu tự nhiên kết hợp quạt hút cưỡng bức khí thải động cơ; thiết kế chiếu sáng hỗn hợp tận dụng tối đa ánh sáng tự nhiên qua mái lấy sáng kết hợp dàn đèn LED công nghiệp treo trần.

Bộ máy nhân sự được tổ chức chuyên môn hóa theo quy định của Mitsubishi gồm: Giám đốc trạm, Quản đốc xưởng, Cố vấn dịch vụ, Quản lý phụ tùng, Tổ trưởng kỹ thuật và các Kỹ thuật viên bảo dưỡng. Hoạt động của trạm vận hành theo quy trình dịch vụ 12 bước khép kín:

  1. Chủ động liên hệ khách hàng nhắc lịch bảo dưỡng.
  2. Lên lịch hẹn và ấn định thời gian tiếp nhận.
  3. Kiểm tra xe sơ bộ cùng khách hàng tại khoang tiếp nhận.
  4. Lập báo giá dịch vụ và xác nhận hạng mục công việc.
  5. Thực hiện chính sách chăm sóc và hỗ trợ khách hàng.
  6. Chuyển thông tin cho bộ phận kho phụ tùng chuẩn bị vật tư.
  7. Lập lệnh sửa chữa và phân bổ công việc cho kỹ thuật viên.
  8. Kỹ thuật viên thực hiện công việc và tự kiểm tra chất lượng.
  9. Quản đốc kiểm tra chất lượng lần cuối (KCS), hoàn tất phiếu và xuất hóa đơn.
  10. Giải thích nội dung sửa chữa, bàn giao xe cho khách hàng.
  11. Liên hệ khách hàng sau dịch vụ (trong vòng 3 đến 7 ngày) để đánh giá vận hành.
  12. Tiếp nhận và giải quyết khiếu nại phát sinh của khách hàng.

Thiết kế và triển khai trạm dịch vụ kỹ thuật

Phương án thiết kế trạm bảo dưỡng ô tô con trong đồ án được phát triển theo giải pháp mặt bằng công nghệ tập trung, sử dụng các khoang làm việc với cầu nâng vạn năng hai trụ và bốn trụ. Giải pháp này cho phép thực hiện linh hoạt cả công tác bảo dưỡng định kỳ, kiểm tra gầm lẫn sửa chữa tổng thành tại cùng một vị trí mà không làm xáo trộn luồng di chuyển của xe trong xưởng.

Các thông số hạ tầng kỹ thuật được xác lập phục vụ vận hành:

  • Hệ thống cấp thoát nước và xử lý nước thải: Nước thải từ khu vực rửa xe và dầu mỡ sàn xưởng được thu gom qua hệ thống mương hở có lưới chắn rác, dẫn về hố lắng cặn và bể tách dầu chuyên dụng 3 ngăn trước khi xả vào hệ thống thoát nước chung của khu vực.
  • Hệ thống điện và chiếu sáng: Sử dụng nguồn điện 3 pha công nghiệp 380V cấp cho máy nén khí trung tâm, hệ thống cầu nâng thủy lực và máy tiện láng đĩa phanh; hệ thống chiếu sáng đạt tiêu chuẩn kỹ thuật với độ rọi trên 300 Lux tại các khoang kiểm tra máy và gầm.
  • Quy trình kiểm soát chất lượng (KCS): Việc triển khai dịch vụ được kiểm soát nghiêm ngặt qua Lệnh sửa chữa (Repair Order), mọi bước thực hiện từ tháo lắp đến siết lực đai ốc đều phải đối chiếu với bảng thông số tiêu chuẩn của xe Toyota Vios trước khi xuất xưởng.

Kết quả và đóng góp

Khóa luận hoàn thành đầy đủ các sản phẩm kỹ thuật theo phiếu giao đề tài:

  • Hồ sơ thiết kế và thuyết minh: Cung cấp 01 bản thuyết minh kỹ thuật hoàn chỉnh dày 97 trang và 02 bản vẽ thiết kế mặt bằng công nghệ khổ A0 mô tả mặt bằng trạm bảo dưỡng và chi tiết bố trí thiết bị xưởng.
  • Chuẩn hóa thông số bảo dưỡng: Xây dựng sổ tay thông số kỹ thuật định lượng chi tiết cho dòng động cơ 1NZ-FE và hệ thống điện xe Toyota Vios 2003, chuyển hóa các tiêu chuẩn lý thuyết thành bảng đo kiểm thực tế (dung sai mòn vành đồng, chiều dài chổi than, điện trở cuộn dây rô to máy phát và máy đề).
  • Mô hình hóa quy trình dịch vụ: Đóng góp giải pháp kết hợp giữa quy trình công nghệ kỹ thuật cơ khí với quy trình quản trị dịch vụ khách hàng 12 bước chuyên nghiệp theo tiêu chuẩn trạm ủy quyền Mitsubishi, giải quyết sự thiếu đồng bộ của các cơ sở sửa chữa tư nhân hiện nay.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Quy trình công nghệ bảo dưỡng trong đề tài mới chỉ tập trung chuyên sâu cho dòng xe Toyota Vios đời 2003 (động cơ 1NZ-FE thế hệ cũ), chưa bao quát các hệ thống điều khiển điện tử hiện đại trên các thế hệ xe mới; phương án thiết kế trạm áp dụng theo tiêu chuẩn của một thương hiệu cụ thể (Mitsubishi) mà chưa tích hợp quy chuẩn đa hãng; do giới hạn thời gian (gần 3 tháng), khóa luận chưa thực hiện tính toán chi tiết về chỉ tiêu kinh tế - tài chính (tổng vốn đầu tư, chi phí vận hành và thời gian thu hồi vốn của trạm).
  • Hướng nghiên cứu tiếp: Mở rộng nghiên cứu quy trình bảo dưỡng cho các dòng xe đời mới sử dụng hệ thống truyền động Hybrid hoặc động cơ thuần điện; nghiên cứu ứng dụng phần mềm quản lý trạm dịch vụ số hóa (DMS) và tính toán bài toán kinh tế cụ thể khi triển khai xây dựng trạm thực tế tại một địa phương xác định.

Giá trị tham khảo

Bản khóa luận là tài liệu học thuật và kỹ thuật thực hành có giá trị ứng dụng rõ rệt:

  • Đối với sinh viên ngành Công nghệ kỹ thuật ô tô: Là tài liệu tham khảo bổ ích cho học phần Thực tập bảo dưỡng ô tô, Đồ án thiết kế trạm bảo dưỡng sửa chữa và Đồ án tốt nghiệp; cung cấp phương pháp luận trình bày quy trình tháo lắp, kiểm tra chi tiết rõ ràng.
  • Đối với kỹ thuật viên và cơ sở sửa chữa: Cung cấp tài liệu tra cứu nhanh các thông số dung sai sửa chữa máy phát điện, máy khởi động và hệ thống phanh xe Toyota Vios; cung cấp bộ khung tham chiếu 12 bước dịch vụ để các garage vừa và nhỏ nâng cấp tác phong làm việc chuyên nghiệp.

Câu hỏi thường gặp

1. Theo Quyết định số 992/2003/QĐ-BGTVT được trích dẫn trong khóa luận, chu kỳ bảo dưỡng định kỳ của ô tô con sau giai đoạn chạy rà được quy định như thế nào?
Chu kỳ bảo dưỡng định kỳ của ô tô con sau giai đoạn chạy rà được quy định là sau mỗi 5.000 km xe chạy hoặc 6 tháng khai thác, tùy thuộc vào điều kiện định ngạch nào đến trước.

2. Tiêu chuẩn kỹ thuật khi kiểm tra vành đồng tiếp điện và chổi than của máy phát điện xe Toyota Vios được quy định là bao nhiêu?
Đường kính vành đồng tiếp điện tiêu chuẩn là từ 14,2 đến 14,4 mm (mức mòn nhỏ nhất cho phép là 12,8 mm). Độ nhô ra của chổi than tiêu chuẩn là 10,5 mm (độ nhô nhỏ nhất cho phép là 4,5 mm); diện tích tiếp xúc giữa chổi than và vành đồng phải đạt từ 85% trở lên.

3. Khi bảo dưỡng cụm máy khởi động, độ đảo méo của cổ góp và điện trở cách điện của cuộn dây rô to được quy định ở giới hạn nào?
Độ méo lớn nhất cho phép của cổ góp khi kiểm tra bằng đồng hồ so trên khối V là không quá 0,5 mm; đường kính cổ góp tiêu chuẩn là 30 mm (giới hạn mòn tối thiểu 29 mm). Điện trở cách điện của cuộn dây rô to đối với mạng điện 12V yêu cầu đạt $R_{cđ} \ge 12\text{ k}\Omega$.

4. Thiết kế trạm bảo dưỡng sửa chữa trong đề tài áp dụng theo tiêu chuẩn của hãng xe nào và gồm những khu vực chức năng chính nào?
Trạm được thiết kế theo tiêu chuẩn kỹ thuật của hãng xe Mitsubishi, bao gồm 4 phân khu chức năng: Khu tiếp nhận hành chính, Khu vực xưởng sản xuất, Khu vực dành cho nhân viên và Khu vực bãi đậu xe.

5. Chu kỳ thay thế lọc xăng và dung dịch làm mát của xe Toyota Vios được tác giả khuyến nghị là bao nhiêu km?
Lọc xăng được khuyến cáo thay mới định kỳ sau mỗi 40.000 km vận hành; dung dịch làm mát động cơ và súc rửa két nước cũng được thực hiện sau mỗi 40.000 km hoặc sau 2 đến 3 năm sử dụng.

Kết luận

Khóa luận tốt nghiệp của sinh viên Trần Minh Trường đã giải quyết trọn vẹn hai nhiệm vụ kỹ thuật cơ bản: xây dựng quy trình bảo dưỡng chi tiết cho dòng xe Toyota Vios 2003 và tính toán thiết kế mặt bằng công nghệ trạm dịch vụ ô tô con theo tiêu chuẩn Mitsubishi. Các thông số đo kiểm cơ khí, thông số điện động cơ 1NZ-FE và sơ đồ công nghệ sửa chữa lớn 11 bước được tác giả trích xuất, hệ thống hóa với độ chính xác cao. Đề tài kết hợp chặt chẽ giữa tính quy chuẩn kỹ thuật của ngành ô tô với quy trình quản lý dịch vụ 12 bước, mang lại giá trị tham khảo thiết thực cho công tác đào tạo chuyên ngành và vận hành xưởng dịch vụ ô tô con trong thực tế.
