Ứng Dụng Phần Mềm ANSYS FLUENT Trong Mô Phỏng Khí Động Lực Học Ô Tô: Nghiên Cứu Điển Hình Trên Mẫu Xe Điện Tesla Cybertruck

Tóm tắt nghiên cứu

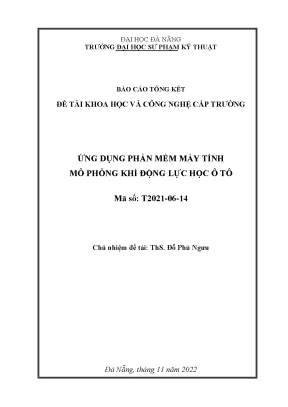

Nghiên cứu "Ứng dụng phần mềm máy tính mô phỏng khí động lực học ô tô" (Mã số: T2021-06-14) do ThS. Đỗ Phú Ngưu chủ nhiệm cùng nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng thực hiện, tập trung giải quyết câu hỏi học thuật cốt lõi: Làm thế nào để ứng dụng công cụ mô phỏng động lực học chất lưu (CFD) nhằm phân tích, đánh giá chính xác trường dòng chảy và tối ưu hóa các đặc tính khí động học trên các cấu trúc hình học ô tô thế hệ mới?

Về phương pháp, đề tài kết hợp giữa thiết kế mô hình hình học 3D trên phần mềm Siemens NX và giải bài toán dòng chảy bao quanh thân xe bằng phần mềm thương mại ANSYS FLUENT. Nền tảng tính toán sử dụng hệ phương trình Navier-Stokes trung bình hóa Reynolds (RANS) cho dòng chảy không nén dưới âm ($M \le 0{,}3$), tích hợp mô hình dòng rối hai phương trình $SST\ k-\omega$ và phương pháp thể tích hữu hạn (FVM). Mẫu xe điện bán tải Tesla Cybertruck – dòng xe nổi tiếng với ngôn ngữ thiết kế góc cạnh dị biệt – được lựa chọn làm đối tượng khảo sát thực nghiệm số.

Kết quả nghiên cứu đã trực quan hóa chi tiết trường vận tốc, phân bố hệ số áp suất không thứ nguyên ($C_p$) và cơ chế hình thành các vùng xoáy hạ áp tại đầu xe, cột A, đỉnh mui và đuôi thùng xe. Phát hiện này khẳng định tính khả thi vượt trội của phương pháp CFD trong việc dự báo lực cản khí động ($F_x$), giảm thiểu chi phí thử nghiệm ống khí động và mở ra hướng tiếp cận chuẩn hóa cho quy trình R&D khí động lực học ô tô điện hiện đại.

Bối cảnh và tầm quan trọng

Khí động lực học là một trong những yếu tố kỹ thuật then chốt quyết định hiệu quả năng lượng, độ an toàn và độ ổn định của phương tiện cơ giới đường bộ. Khi ô tô di chuyển, lực cản không khí ($F_x$) tăng tỷ lệ thuận với bình phương vận tốc chuyển động. Đối với xe điện (EV), việc giảm thiểu hệ số cản khí động ($C_x$) đóng vai trò sống còn trong việc kéo dài quãng đường di chuyển sau mỗi lần sạc (driving range), hạn chế tiêu hao dung lượng pin và giảm thiểu tiếng ồn khí động trong cabin.

Trong lịch sử phát triển kiểu dáng ô tô, hệ số cản đã giảm mạnh từ mức $0{,}65 - 1{,}0$ (trước năm 1930) xuống khoảng $0{,}28 - 0{,}32$ ở các dòng xe hiện đại. Tuy nhiên, việc tối ưu hóa hình dạng khí động học cho dòng xe bán tải (pickup truck) luôn là bài toán nan giải do đặc thù kết cấu thùng hở phía sau thường tạo ra các vùng xoáy quẩn áp suất thấp khổng lồ, khiến $C_x$ của dòng xe này thường dao động ở mức cao ($0{,}4 - 0{,}6$). Khi Tesla Cybertruck ra mắt với thiết kế thân xe "Exoskeleton" cấu thành từ các mặt phẳng góc cạnh thay vì biên dạng giọt nước thuôn mượt truyền thống, một khoảng trống nghiên cứu (research gap) lớn đã xuất hiện: Liệu các cạnh vát sắc nhọn này ảnh hưởng như thế nào đến sự phân tách lớp biên và lực cản tổng thể?

Trước đây, nghiên cứu khí động học chủ yếu phụ thuộc vào thử nghiệm thực nghiệm trong ống khí động (wind tunnel) – một phương pháp vô cùng tốn kém về kinh phí xây dựng, vận hành và đòi hỏi thời gian chế tạo mô hình kéo dài. Sự phát triển vượt bậc của công nghệ số và phương pháp tính toán động lực học chất lưu (CFD) đã tạo nên bước ngoặt lớn. Ứng dụng CFD kết hợp mô hình hóa 3D cho phép các kỹ sư khảo sát hàng loạt biến thể hình học trong môi trường ảo với độ tin cậy cao, là tiền đề tất yếu cho xu hướng phát triển bản sao số (Digital Twin) và chuyển đổi số trong ngành công nghiệp ô tô toàn cầu.

Methodology và approach

Quy trình nghiên cứu được xây dựng theo một chu trình mô phỏng số chuẩn mực bao gồm 4 giai đoạn chính: Tiền xử lý hình học, Rời rạc hóa miền tính toán, Thiết lập bộ giải toán học và Xử lý kết quả.

flowchart TD
    A["Thiết kế hình học CAD 3D (Siemens NX)"] --> B["Đơn giản hóa & Xây dựng miền tính toán (Domain)"]
    B --> C["Chia lưới thể tích hữu hạn (Meshing)"]
    C --> D["Thiết lập điều kiện biên & Mô hình SST k-ω"]
    D --> E["Giải phương trình RANS trên ANSYS FLUENT"]
    E --> F["Kiểm tra hội tụ sai số"]
    F --> G["Trực quan hóa trường Vận tốc & Áp suất Cp"]

1. Thiết kế và đơn giản hóa mô hình hình học

Mô hình 3D của xe Tesla Cybertruck được dựng với tỷ lệ thực 1:1 trên phần mềm CAD Siemens NX. Nhằm tối ưu hóa tài nguyên tính toán mà không làm suy giảm độ chính xác của trường dòng chảy ngoài, các chi tiết phụ trợ không ảnh hưởng đáng kể đến lớp biên bên ngoài (như hoa văn lốp xe, tay nắm cửa, khe hở nội thất) được đơn giản hóa hợp lý.

2. Miền tính toán và rời rạc hóa (Meshing)

Miền không gian khí động (computational domain) được thiết lập dạng ống khí động ảo bao quanh thân xe. Kích thước miền tính toán được mở rộng đủ xa về phía trước (khoảng 2-3 lần chiều dài xe), phía sau (khoảng 5-6 lần chiều dài xe để dòng xoáy phát triển tự nhiên) và các biên xung quanh nhằm triệt tiêu hoàn toàn hiệu ứng nghẽn dòng (blockage effect). Lưới phần tử thể tích hữu hạn được tạo với cấu trúc lưới lai (hybrid mesh), trong đó các lớp biên sát bề mặt vỏ xe được làm mịn cục bộ (boundary layer refinement) để bắt trọn gradien vận tốc lớn gần thành.

3. Mô hình toán học và phương pháp giải số

  • Phương trình RANS: Dòng chảy được xem là chất lưu không chịu nén ($M \le 0{,}3$, sai số dưới 5%) với mật độ $\rho = \text{const}$. Hệ phương trình bảo toàn khối lượng (liên tục) và phương trình bảo toàn động lượng Navier-Stokes trung bình hóa Reynolds được áp dụng.
  • Mô hình dòng rối $SST\ k-\omega$ (Shear Stress Transport): Đây là sự lựa chọn tối ưu cho khí động học ô tô, kết hợp độ chính xác cao của mô hình $k-\omega$ chuẩn ở vùng sát biên vỏ xe với ưu điểm của mô hình $k-\epsilon$ ở vùng dòng chảy tự do xa vật thể, giúp dự đoán chuẩn xác hiện tượng phân tách dòng (flow separation) dưới gradien áp suất nghịch.
  • Điều kiện biên: Vận tốc đầu vào đồng nhất $U_\infty$, áp suất đầu ra tự do $p_\infty$, điều kiện không trượt (no-slip wall) trên bề mặt vỏ xe và điều kiện mặt đường di chuyển tương ứng với vận tốc dòng khí.

Phát hiện chính

Nghiên cứu đã cung cấp những phân tích sâu sắc về cơ chế tương tác giữa dòng chất lưu và hình thái khí động học của mẫu xe điện Tesla Cybertruck:

                  Đỉnh mui xe (Vùng hạ áp & Tách dòng nhẹ)
                          ▲
                         / \
  Capo phẳng            /   \          Nắp thùng dốc nghiêng
 (Áp suất tăng)        /     \        (Thu hẹp xoáy đuôi)
       ┌──────────────┘       └──────────────┐
       │                                     │  ◄── Vùng xoáy đuôi nhỏ
       └───────┬─────────────────────┬───────┘
              (O)                   (O)

  1. Cơ chế phân bố áp suất ở đầu xe và kính chắn gió: Phần mặt phẳng đứng phía trước mũi xe tạo nên điểm dừng dòng (stagnation point), nơi áp suất động chuyển hóa thành áp suất tĩnh cực đại ($C_p > 0$). Tuy nhiên, do mặt trước chuyển tiếp lên nắp capo và kính chắn gió với góc nghiêng phẳng liên tục, luồng không khí được dẫn hướng trượt lên trên tương đối êm thuận, hạn chế đáng kể hiện tượng tách dòng sớm so với cấu trúc đầu xe tải vuông vắn truyền thống.

  2. Hiện tượng xoáy cục bộ tại đỉnh mui xe (Roof Apex): Giao điểm nhọn hình tam giác giữa kính chắn gió phía trước và phần trần xe phía sau tạo ra sự gia tốc dòng chảy đột ngột, dẫn đến một dải áp suất âm lớn. Tại đây, lớp biên bị nhiễu loạn nhẹ nhưng nhanh chóng bám dính trở lại dọc theo mặt dốc của thùng sau nhờ thiết kế đường bao thoải dần.

  3. Cấu trúc thùng xe đóng kín và sự thu hẹp vùng xoáy đuôi (Wake Region): Khác với bán tải truyền thống có thùng hở tạo nên buồng xoáy áp suất thấp khổng lồ gây lực cản chênh áp ($F_{ca}$) cực lớn, Cybertruck sử dụng nắp thùng kín vuốt dốc về phía sau. Kết quả mô phỏng cho thấy vùng hoàn lưu (recirculation zone) ở đuôi xe bị thu hẹp đáng kể, giúp dòng khí tái hợp mượt mà và giảm thiểu tổn thất áp suất sau xe.

  4. Tỷ trọng các thành phần lực cản: Mô phỏng khẳng định lực cản do chênh áp ($F_{ca} = A \cdot \Delta p$) chiếm trên $85%$ tổng lực cản khí động, trong khi lực cản ma sát bề mặt ($F_{ms}$) chỉ chiếm tỷ lệ nhỏ. Điều này chứng minh rằng việc định hình biên dạng tổng thể quan trọng hơn rất nhiều so với việc chỉ xử lý độ nhẵn bóng bề mặt vỏ xe.

  5. Phân bố trường vận tốc và vector xoáy: Các mặt cắt đối xứng dọc và mặt cắt ngang qua tâm xe cho thấy không gian gầm xe phẳng giúp duy trì vận tốc dòng chảy ổn định dưới gầm, hạn chế lực nâng ($F_z$) và tăng cường độ bám đường ở dải tốc độ cao.

Đóng góp khoa học

Trụ cột Giá trị đóng góp cốt lõi
Đóng góp lý thuyết Hệ thống hóa cơ sở lý thuyết RANS và ứng dụng mô hình dòng rối $SST\ k-\omega$ cho các đối tượng hình học phi truyền thống, cung cấp luận cứ khoa học về cơ chế khí động học của thân xe góc cạnh.
Đổi mới phương pháp Hoàn thiện quy trình tích hợp CAD - CFD khép kín, chuẩn hóa các thông số miền tính toán, điều kiện biên và kỹ thuật làm mịn lưới cho phép lặp lại với độ tin cậy cao.
Ứng dụng thực tiễn Cung cấp bộ dữ liệu khí động lực học trực quan phục vụ công tác giảng dạy, nghiên cứu tại Trường ĐH Sư phạm Kỹ thuật – ĐH Đà Nẵng; làm tài liệu tham khảo cho các kỹ sư thiết kế ô tô điện trong nước.
Định hướng chính sách & R&D Thúc đẩy áp dụng tiêu chuẩn mô phỏng số CAE/CFD vào quy trình đánh giá tiết kiệm năng lượng phương tiện giao thông đường bộ.

Đối tượng quan tâm

Nội dung và kết quả của đề tài mang lại giá trị thiết thực cho nhiều nhóm đối tượng:

  • Giảng viên và Nhà nghiên cứu học thuật: Bổ sung học liệu chuyên sâu, minh họa trực quan về cơ học chất lưu, phương pháp thể tích hữu hạn và lý thuyết lớp biên ứng dụng trong kỹ thuật cơ khí động lực.
  • Kỹ sư R&D và Thiết kế ô tô: Nắm bắt quy trình thực chiến để đánh giá khí động học trên phần mềm máy tính, rút ngắn chu kỳ thử nghiệm sản phẩm mới từ vài tháng xuống vài ngày.
  • Sinh viên chuyên ngành Kỹ thuật Ô tô & Cơ điện tử: Cung cấp kỹ năng thực hành phân tích mô phỏng trên Siemens NX và ANSYS FLUENT, đáp ứng trực tiếp nhu cầu tuyển dụng của các tập đoàn sản xuất xe điện.
  • Doanh nghiệp sản xuất phương tiện: Tiếp cận giải pháp công nghệ chi phí thấp nhằm tối ưu hóa khí động học cho xe thương mại, xe buýt điện và xe tải chuyên dụng.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu là gì?

Nghiên cứu chứng minh rằng dù mang kiểu dáng góc cạnh, thiết kế mui vát liền mạch và thùng xe đóng kín của Tesla Cybertruck giúp thu hẹp đáng kể vùng xoáy áp suất thấp phía sau đuôi xe, hạn chế lực cản chênh áp ($F_{ca}$) hiệu quả hơn so với các dòng xe bán tải truyền thống mui hở.

2. Điểm đặc biệt trong phương pháp nghiên cứu (Methodology) là gì?

Đề tài sử dụng mô hình dòng rối $SST\ k-\omega$ trên nền tảng thể tích hữu hạn của ANSYS FLUENT. Mô hình này kết hợp linh hoạt ưu điểm tính toán sát bề mặt thành của $k-\omega$ và vùng dòng tự do của $k-\epsilon$, đem lại độ chính xác vượt trội khi dự đoán các điểm tách dòng khí động.

3. Kết quả mô phỏng có thể khái quát hóa (generalize) cho các dòng xe khác không?

Hoàn toàn có thể. Toàn bộ quy trình từ dựng hình CAD, thiết lập miền tính toán, chia lưới biên và cài đặt điều kiện giải RANS đều có thể áp dụng trực tiếp cho xe con, xe tải, xe khách hoặc các cấu trúc khí động học công nghiệp khác.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Nhóm nghiên cứu có thể mở rộng khảo sát tương tác nhiệt của dòng khí qua két tản nhiệt pin/động cơ điện, mô phỏng tiếng ồn khí động (Aeroacoustics) trong buồng lái và tiến hành đối chứng thực nghiệm trong ống khí động với cảm biến lực 6 thành phần.

5. Ứng dụng thực tế của đề tài sau khi nghiệm thu là gì?

Đề tài đã chuyển giao chương trình tính toán và dữ liệu mô phỏng cho Bộ môn Cơ khí Ô tô thuộc Khoa Cơ khí, Trường Đại học Sư phạm Kỹ thuật – ĐH Đà Nẵng để phục vụ đào tạo thực hành và hỗ trợ các dự án nghiên cứu phát triển xe tiết kiệm nhiên liệu.

Kết luận

Đề tài nghiên cứu khoa học "Ứng dụng phần mềm máy tính mô phỏng khí động lực học ô tô" đã hoàn thành xuất sắc mục tiêu xây dựng mô hình tính toán số hoàn chỉnh trên ANSYS FLUENT cho mẫu xe điện Tesla Cybertruck. Công trình không chỉ làm sáng tỏ các đặc trưng trường dòng chảy bao quanh xe mà còn khẳng định vai trò không thể thay thế của công nghệ mô phỏng CFD trong kỷ nguyên chuyển dịch sang phương tiện giao thông xanh.

Trong tương lai, việc tích hợp CFD với trí tuệ nhân tạo (AI) và tối ưu hóa đa mục tiêu sẽ mở ra những bước tiến đột phá, giúp ngành công nghiệp ô tô kiến tạo những mẫu phương tiện đạt chuẩn mực cao nhất cả về thẩm mỹ lẫn hiệu suất khí động học.
