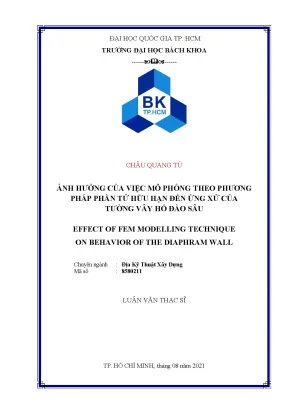

Luận văn thạc sĩ địa kỹ thuật xây dựng ảnh hưởng của việc mô phỏng theo phương pháp phần tử hữu hạn đến ứng xử của tường vây hố đào sâu

Khám phá ảnh hưởng của mô phỏng phương pháp phần tử hữu hạn đến ứng xử tường vây hố đào sâu trong luận văn thạc sĩ địa kỹ thuật xây dựng.

• Tác giả: Châu Quang Tú
• Người hướng dẫn: PGS.TS Lê Bá Vinh
• Trường học: Đại học Bách Khoa - ĐHQG TP. Hồ Chí Minh
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Ảnh Hưởng Của Mô Phỏng Phần Tử Hữu Hạn Đến Ứng Xử Của Tường Vây Hố Đào Sâu
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2021
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SĨ
• ABSTRACT
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ TƯƠNG VÂY (DIAPHRAM WALL)
• 1.1. Giới thiệu về hô đao sâu
• 1.2. Tổng quan về tường vây barret (Diaphram wall)
• 1.3. Các nghiên cứu trong nước va quôc tế
• 1.3.1. Giới thiệu chung
• 1.3.2. Nghiên cứu của Zdravkovic va các cộng sự
• 1.3.3. Nghiên cứu của Thresa Voit
• 1.4. Kết luận tổng quan
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT PHÂN TÍCH HỐ ĐÀO SÂU BẰNG PHƯƠNG PHÁP PTHH SỬ DỤNG PHẦN MỀM PLAXIS
• 2.1. Các yếu tô ảnh hưởng đến chuyển vị ngang tường vây va độ lún đất nền xung quanh
• 2.2. Các nghiên cứu về các yếu tô ảnh hưởng đến chuyển vị ngang của tường vây
• 2.2.1. Anh hưởng của hệ sô an toan chông trồi đáy
• 2.2.2. Anh hưởng của chiều sâu hô đao
• 2.2.3. Anh hưởng của chiều sâu ngam tường
• 2.2.4. Anh hưởng của độ cứng tường va phân bô đất tôt - đất yếu
• 2.3. Các phương pháp phân tích chuyển vị ngang hô đao sâu
• 2.3.1. Phương pháp đơn giản
• 2.3.2. Phương pháp dầm trên nền đan hồi va phương pháp phần tử hữu hạn
• 2.4. Mô hình tăng bền đẳng hướng Hardening Soil
• 2.5. Mô hình Jointed Rock Model (JRM)
• 3. CHƯƠNG 3: PHÂN TÍCH CÁCH TIẾP CÂN MÔ HÌNH KHÁC NHAU ĐỂ XEM XÉT ỨNG XỬ THÍCH HỢP CỦA TƯƠNG VÂY
• 3.1. Tổng quan về công trình nghiên cứu
• 3.2. Thông tin chung dự án
• 3.3. Kích thước hình học va mặt cắt hô đao
• 3.4. Mặt bằng hiện trạng xung quanh dự án
• 3.5. Điều kiện địa chất công trình
• 3.5.1. Mặt cắt địa chất
• 3.5.2. Mực nước ngầm
• 3.5.3. Công tác quan trắc
• 3.6. Thông sô đầu vao cho mô hình Plaxis 3D
• 3.7. Thông sô địa chất được sử dụng trong mô hình
• 3.8. Mô hình hô đao
• 3.9. Mô phỏng tường vây
• 3.10. Mô phỏng dạng phần tử khôi (volume elements)
• 3.11. Phân tích ngược xác định tỷ lệ độ cứng tường vây theo phương ngang so với phương dọc
• 3.12. Thông sô tường vây trong mô hình
• 3.13. Hệ giằng chông (Struts & Walings)
• 3.14. Hạ mực nước ngầm
• 3.15. Trình tự thi công mô phỏng trong phần mềm Plaxis 3D
• 3.16. Các trường hợp mô hình
• 3.17. Phân tích kết quả
• 3.17.1. Phân tích single analysis va couple analysis
• 3.17.2. Chuyển vị ngang va mô men uôn của tường trong phân tích single analysis va couple analysis
• 3.17.3. Độ lún nền trong phân tích single analysis va couple analysis
• 3.18. Mô hình phần tử khôi (volume elements) so với mô hình phần tử tấm (plate elements)
• 3.18.1. Chuyển vị va mô men tường vây của mô hình phần tử khôi (volume elements) va mô hình phần tử tấm (plate elements)
• 3.18.2. Độ lún nền của mô hình phần tử khôi (volume elements) va mô hình phần tử tấm (plate elements)
• 3.19. Mô hình tường vây đẳng hướng va bất đẳng hướng
• 3.19.1. Chuyển vị va mô men tường vây mô hình tường vây đẳng hướng va bất đẳng hướng
• 3.19.2. Độ lún nền của mô hình tường vây đẳng hướng va bất đẳng hướng
• 4. CHƯƠNG 4: PHÂN TÍCH CHUYỂN VỊ, MÔ MEN TƯƠNG VÂY GIỮA CÁC MÔ HÌNH 3D & 2D CÓ XÉT ĐẾN TÍNH BẤT ĐẲNG HƯỚNG CỦA VẬT LIỆU TƯƠNG VÂY
• 4.1. Thông sô địa chất, mực nước ngầm, mô hình hô đao
• 4.2. Mô phỏng tường vây
• 4.3. Kích thước hình học
• 4.4. Phân tích ngược xác định tỷ lệ độ cứng tường vây theo phương ngang so với phương dọc
• 4.5. Thông sô tường vây trong mô hình
• 4.6. Hệ giằng chông (Struts & Walings)
• 4.6.1. Hệ giằng chông cho hô đao 02 tầng hầm sâu 9.1m, tường vây Diaphram wall d500
• 4.6.2. Hệ giằng chông cho hô đao 03 tầng hầm sâu 12.1m, tường vây Diaphram wall d800
• 4.6.3. Hệ giằng chông cho hô đao 04 tầng hầm sâu 15.1m, tường vây Diaphram wall d1000
• 4.7. Hạ mực nước ngầm
• 4.8. Các trường hợp mô hình
• 4.9. Phân tích kết quả
• 4.9.1. Phân tích ngược xác định tỷ lệ độ cứng k=E2/E1 giữa mô hình 3D Volume va mô hình 3D Volume anisotropic continuum
• 4.9.2. Chuyển vị ngang va mô men uôn của mô hình 3D Volume va mô hình 2D Volume anisotropic
• KẾT LUÂN VÀ KIẾN NGHỊ
• LÝ LỊCH TRÍCH NGANG
• DANH MỤC CÔNG TRÌNH ĐÃ CÔNG BỐ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về tường vây Diaphram wall

Trong lĩnh vực địa kỹ thuật xây dựng, tường vây (Diaphram wall) đóng vai trò quan trọng trong việc đảm bảo an toàn cho các công trình hố đào sâu. Tường vây được thiết kế để chịu lực từ đất và nước, đồng thời ngăn chặn sự sụt lún của đất xung quanh. Nghiên cứu của Zdravkovic và các cộng sự chỉ ra rằng ứng xử của tường vây hố đào phụ thuộc vào nhiều yếu tố như chiều sâu hố đào, loại đất và điều kiện thi công. Phân tích kết cấu là một phần không thể thiếu trong việc thiết kế tường vây. Việc áp dụng mô phỏng phần tử hữu hạn (FEM) giúp các kỹ sư có thể dự đoán được ứng xử của tường vây dưới các điều kiện khác nhau, từ đó đưa ra các giải pháp tối ưu cho thiết kế.

1.1. Khái niệm và ứng dụng

Tường vây là một cấu trúc tạm thời hoặc vĩnh viễn được sử dụng trong các công trình xây dựng để bảo vệ các hố đào sâu. Chúng thường được sử dụng trong các công trình như tầng hầm, hầm tàu điện ngầm, và các công trình khác yêu cầu sự ổn định của đất xung quanh. Việc sử dụng phần mềm Plaxis cho phép mô phỏng chính xác ứng xử của tường vây trong các điều kiện thực tế. Các nghiên cứu trước đây đã chỉ ra rằng tường vây có thể bị ảnh hưởng bởi nhiều yếu tố như áp lực nước, độ cứng của đất và chiều sâu hố đào. Do đó, việc sử dụng mô hình hóa là cần thiết để đánh giá chính xác khả năng chịu lực của tường vây.

II. Cơ sở lý thuyết phân tích hố đào sâu bằng phương pháp PTHH sử dụng phần mềm PLAXIS

Phương pháp phần tử hữu hạn (FEM) là một công cụ mạnh mẽ trong địa kỹ thuật xây dựng để phân tích ứng xử của tường vây. Phần mềm PLAXIS hỗ trợ việc mô phỏng các điều kiện địa chất khác nhau và cho phép phân tích chuyển vị, mô men uốn của tường vây. Theo nghiên cứu, các yếu tố như chiều sâu hố đào và loại đất có ảnh hưởng lớn đến ứng xử của tường vây. Nghiên cứu của Thresa Voit chỉ ra rằng việc xác định các thông số địa chất chính xác là rất quan trọng để có được kết quả mô phỏng đáng tin cậy. Kết quả từ mô phỏng có thể giúp các kỹ sư đưa ra các quyết định thiết kế chính xác hơn, từ đó giảm thiểu rủi ro và chi phí trong quá trình thi công.

2.1. Các yếu tố ảnh hưởng đến chuyển vị

Nghiên cứu cho thấy rằng các yếu tố như chiều sâu hố đào, độ cứng của tường và điều kiện địa chất xung quanh đều ảnh hưởng đến chuyển vị của tường vây. Việc xác định các thông số này là rất quan trọng trong quá trình thiết kế. Mô hình hóa địa chất và phân tích các yếu tố ảnh hưởng đến ứng xử của tường vây giúp các kỹ sư có cái nhìn tổng quan về tình hình và đưa ra các biện pháp khắc phục kịp thời. Sự thay đổi trong độ cứng của đất cũng có thể dẫn đến sự thay đổi trong ứng xử của tường vây, điều này cần được xem xét kỹ lưỡng trong quá trình thiết kế.

III. Phân tích cách tiếp cận mô hình khác nhau để xem xét ứng xử thích hợp của tường vây

Việc lựa chọn mô hình phù hợp để phân tích ứng xử của tường vây là rất quan trọng. Các mô hình 3D và 2D đều có ưu nhược điểm riêng. Mô hình 3D cho phép mô phỏng chính xác hơn các điều kiện thực tế, trong khi mô hình 2D có thể đơn giản hóa quá trình tính toán. Kết quả phân tích cho thấy rằng sự khác biệt giữa các mô hình này có thể ảnh hưởng lớn đến kết quả cuối cùng. Các nghiên cứu đã chỉ ra rằng việc áp dụng Jointed Rock Model (JRM) trong PLAXIS có thể giúp cải thiện độ chính xác của mô phỏng. Điều này có nghĩa là các kỹ sư cần phải cân nhắc kỹ lưỡng khi lựa chọn mô hình để đảm bảo rằng nó phù hợp với điều kiện thực tế của công trình.

3.1. Mô hình 3D và 2D

Mô hình 3D cho phép mô phỏng các yếu tố phức tạp hơn trong ứng xử của tường vây, bao gồm cả tính bất đẳng hướng của vật liệu. Ngược lại, mô hình 2D thường đơn giản hơn và dễ dàng hơn trong việc tính toán. Tuy nhiên, việc sử dụng mô hình 2D có thể dẫn đến sự thiếu chính xác trong việc dự đoán ứng xử của tường vây, đặc biệt trong các điều kiện phức tạp. Do đó, việc áp dụng mô hình 3D trong phân tích tường vây là một lựa chọn hợp lý hơn, giúp đảm bảo tính chính xác và đáng tin cậy trong kết quả phân tích.

IV. Phân tích chuyển vị mô men tường vây giữa các mô hình 3D 2D có xét đến tính bất đẳng hướng của vật liệu tường vây

Phân tích chuyển vị và mô men tường vây giữa các mô hình 3D và 2D cho thấy sự khác biệt rõ rệt trong kết quả. Nghiên cứu cho thấy rằng khi chiều dày tường vây tăng lên, sự khác biệt về chuyển vị và mô men cũng tăng theo. Điều này cho thấy rằng việc bỏ qua tính bất đẳng hướng của vật liệu có thể dẫn đến những sai lệch lớn trong thiết kế. Kết quả phân tích cho thấy, Mô men M22 không được phân tích trong mô hình 2D thường bị bỏ qua, tuy nhiên việc ước lượng này có thể không đảm bảo khả năng chịu lực của tường vây. Do đó, việc áp dụng mô hình 3D là cần thiết để có được một cái nhìn toàn diện hơn về ứng xử của tường vây.

4.1. Kết quả phân tích

Kết quả phân tích cho thấy rằng sự khác biệt giữa mô hình 3D và 2D là đáng kể. Các mô hình 3D cho phép xem xét các yếu tố như chuyển vị ngang và mô men uốn một cách chi tiết hơn. Điều này giúp các kỹ sư có thể đưa ra các quyết định thiết kế chính xác hơn. Hơn nữa, việc phân tích chuyển vị và mô men giữa các mô hình này cũng giúp xác định tỷ lệ độ cứng E2/E1, từ đó đánh giá tính bất đẳng hướng của vật liệu tường vây. Kết quả cho thấy rằng khi chiều dài mô đun panel tăng lên, tính bất đẳng hướng giảm dần, điều này cần được xem xét trong quá trình thiết kế.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh đô thị hóa nhanh chóng, nhu cầu xây dựng các công trình ngầm như tầng hầm chung cư, tuyến đường sắt ngầm ngày càng tăng, đặc biệt tại các thành phố lớn như Thành phố Hồ Chí Minh. Việc thi công hố đào sâu trở thành một thách thức kỹ thuật quan trọng, đòi hỏi các giải pháp thiết kế và phân tích kết cấu tường vây (diaphragm wall) chính xác để đảm bảo an toàn và hiệu quả kinh tế. Theo báo cáo của ngành xây dựng, các công trình hố đào sâu thường được phân tích bằng mô hình 2D, tuy nhiên kết quả quan trắc thực tế cho thấy sự sai lệch lớn về chuyển vị ngang và độ lún nền so với dự báo thiết kế, đặc biệt khi không xét đến tính bất đẳng hướng của vật liệu tường vây do các môi nối giữa các panel riêng lẻ.

Mục tiêu nghiên cứu nhằm đánh giá ảnh hưởng của phương pháp mô phỏng phần tử hữu hạn (FEM) đến ứng xử của tường vây hố đào sâu, tập trung vào việc so sánh các mô hình 3D volume panel, 3D volume continuum, 3D plate và mô hình 2D volume anisotropic. Nghiên cứu sử dụng phần mềm Plaxis 3D để mô phỏng hố đào tầng hầm chung cư Bến Vân Đồn, Quận 4, TP. Hồ Chí Minh, với chiều sâu đào từ 9.1m đến 15.1m, chiều dày tường vây từ 500mm đến 1000mm và chiều dài mô đun panel từ 2.2m đến trên 3.2m. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học cho việc thiết kế và thi công tường vây hố đào sâu, giúp giảm thiểu sai số dự báo chuyển vị và mô men uốn, đồng thời nâng cao độ tin cậy trong các dự án xây dựng trên nền đất yếu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai mô hình vật liệu chính trong phân tích kết cấu tường vây:

• Mô hình Hardening Soil (HS): Mô hình đất nâng cao mô phỏng ứng xử tăng bền của đất nền, bao gồm tăng bền chống cắt và tăng bền chống nén, được áp dụng để mô phỏng đất nền xung quanh hố đào. Mô hình này sử dụng các thông số như mô đun biến dạng E50, hệ số mũ m, lực dính c’, góc ma sát trong φ’, và các thông số nâng cao khác để mô tả chính xác biến dạng và ứng suất của đất.

• Mô hình Jointed Rock Model (JRM): Mô hình vật liệu đàn hồi dẻo lý tưởng bất đẳng hướng, được sử dụng để mô phỏng tính bất đẳng hướng của tường vây do các môi nối giữa các panel. JRM cho phép xác định các mô đun đàn hồi theo các hướng khác nhau (E1, E2), hệ số Poisson, và các thông số cường độ theo tiêu chuẩn Mohr-Coulomb, giúp mô phỏng chính xác ứng xử của tường vây dưới tác động tải trọng và điều kiện thi công.

Ba khái niệm chính được sử dụng trong nghiên cứu gồm: tính bất đẳng hướng (anisotropy) của vật liệu tường vây, phương pháp phân tích cô kết ngắn theo thời gian thi công (couple analysis), và mô hình phần tử hữu hạn (FEM) trong phân tích kết cấu địa kỹ thuật.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ dự án Chung cư Bến Vân Đồn, Quận 4, TP. Hồ Chí Minh, với các thông số địa chất chi tiết gồm 7 lớp đất có độ sâu đến hơn 58m, mực nước ngầm giả định -4.0m, và các kết quả quan trắc chuyển vị ngang tường vây trong quá trình thi công. Cỡ mẫu mô hình bao gồm các mô hình 3D volume panel, 3D volume continuum, 3D plate và mô hình 2D volume anisotropic, với biến đổi chiều dày tường vây từ 500mm đến 1000mm và chiều dài mô đun panel từ 2.2m đến trên 3.2m.

Phương pháp phân tích sử dụng phần mềm Plaxis 3D 2013, áp dụng phương pháp phần tử hữu hạn để mô phỏng ứng xử tường vây và đất nền. Phân tích được thực hiện theo hai cách: single analysis (phân tích đơn) và couple analysis (phân tích kép theo thời gian thi công). Phương pháp chọn mẫu mô hình dựa trên đặc điểm thực tế của công trình và yêu cầu mô phỏng tính bất đẳng hướng của vật liệu tường vây. Thời gian nghiên cứu kéo dài từ tháng 2 đến tháng 6 năm 2021, bao gồm thu thập dữ liệu, xây dựng mô hình, phân tích kết quả và so sánh các phương pháp mô phỏng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tính bất đẳng hướng đến chuyển vị ngang và mô men uốn M11: Kết quả phân tích cho thấy sự khác biệt tương đối lớn về chuyển vị ngang và mô men uốn M11 giữa các mô hình 3D volume panel và mô hình 2D volume anisotropic, với mức chênh lệch tăng lên khi chiều dày tường vây tăng từ 500mm đến 1000mm. Ví dụ, chuyển vị ngang tại mặt cắt giữa tường vây d500 có thể chênh lệch đến khoảng 15-20% giữa mô hình 3D và 2D.

2. Ảnh hưởng của chiều dài mô đun panel: Khi chiều dài mô đun panel tăng từ 2.2m lên trên 3.2m, tính bất đẳng hướng của vật liệu tường vây giảm dần, và sự khác biệt về chuyển vị ngang giữa các mô hình cũng giảm, gần như không còn ảnh hưởng đáng kể khi chiều dài mô đun panel vượt quá 3.2m.

3. Phân tích single analysis và couple analysis: Phân tích couple analysis cho thấy chuyển vị ngang và mô men uốn M11 của tường vây tăng dần theo các giai đoạn thi công, đặc biệt sau mỗi phase đào đất, với sự khác biệt rõ rệt so với phân tích đơn. Độ lún nền sau lưng tường cũng tăng lên đáng kể trong phân tích couple analysis, phản ánh chính xác hơn quá trình cô kết đất nền trong thực tế.

4. Mô men uốn ngoài mặt phẳng M22: Mô men M22 không được phân tích trong mô hình 2D và thường bị bỏ qua trong thiết kế. Tuy nhiên, kết quả mô hình 3D volume panel cho thấy mô men M22 có giá trị không nhỏ, do đó việc ước lượng M22 theo kinh nghiệm trong mô hình 2D không phải lúc nào cũng đảm bảo khả năng chịu lực của tường vây.

Thảo luận kết quả

Nguyên nhân chính của sự khác biệt giữa các mô hình là do tính bất đẳng hướng của vật liệu tường vây phát sinh từ các môi nối giữa các panel riêng lẻ, làm giảm độ cứng ngang của tường so với độ cứng dọc. Mô hình 3D volume panel mô phỏng chính xác liên kết giữa các panel, trong khi mô hình 2D thường giả định tường vây là vật liệu liên tục đẳng hướng, dẫn đến sai số trong dự báo chuyển vị và mô men.

So sánh với các nghiên cứu quốc tế, kết quả phù hợp với quan điểm của Zdravkovic và cộng sự (2005) và Thresa Voit (2016) về việc cần giảm độ cứng ngang của tường vây để mô phỏng sát thực tế hơn. Việc áp dụng phân tích couple analysis cũng giúp phản ánh chính xác quá trình thi công và ảnh hưởng của cô kết đất nền, điều mà phân tích đơn không thể hiện đầy đủ.

Dữ liệu có thể được trình bày qua các biểu đồ chuyển vị ngang, mô men uốn M11 và M22 theo chiều dài tường và chiều sâu hố đào, cũng như bảng so sánh các giá trị chuyển vị và mô men giữa các mô hình 3D và 2D, giúp minh họa rõ ràng sự khác biệt và xu hướng ảnh hưởng của các tham số mô hình.

Đề xuất và khuyến nghị

1. Áp dụng mô hình 3D volume panel trong thiết kế tường vây hố đào sâu: Để nâng cao độ chính xác dự báo chuyển vị và mô men, các kỹ sư nên sử dụng mô hình 3D volume panel với tính bất đẳng hướng vật liệu, đặc biệt cho các công trình có chiều sâu đào lớn và chiều dài mô đun panel nhỏ hơn 3.2m. Thời gian áp dụng: ngay trong các dự án mới.

2. Sử dụng phân tích couple analysis trong quá trình thi công: Phương pháp này giúp phản ánh chính xác quá trình cô kết đất nền và ảnh hưởng của từng giai đoạn thi công đến chuyển vị và mô men tường vây, từ đó điều chỉnh biện pháp thi công phù hợp. Chủ thể thực hiện: nhà thầu và tư vấn giám sát.

3. Xem xét mô men uốn M22 trong thiết kế: Thiết kế tường vây cần tính đến mô men uốn ngoài mặt phẳng để đảm bảo khả năng chịu lực toàn diện, tránh bỏ sót các ứng suất quan trọng có thể gây hư hỏng kết cấu. Thời gian áp dụng: trong các quy trình thiết kế và kiểm tra kết cấu.

4. Điều chỉnh chiều dài mô đun panel: Khi có thể, tăng chiều dài mô đun panel trên 3.2m để giảm ảnh hưởng của tính bất đẳng hướng, giúp đơn giản hóa mô hình và giảm sai số trong phân tích 2D. Chủ thể thực hiện: nhà thiết kế và nhà thầu thi công.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và địa kỹ thuật: Nghiên cứu cung cấp cơ sở khoa học và phương pháp mô phỏng chính xác để thiết kế tường vây hố đào sâu, giúp cải thiện dự báo chuyển vị và mô men, từ đó nâng cao chất lượng thiết kế.

2. Nhà thầu thi công công trình ngầm: Thông tin về ảnh hưởng của phương pháp phân tích và tính bất đẳng hướng giúp nhà thầu điều chỉnh biện pháp thi công, kiểm soát chuyển vị và độ lún nền trong quá trình đào đất.

3. Chuyên gia giám sát và quản lý dự án: Kết quả nghiên cứu hỗ trợ trong việc đánh giá hiệu quả biện pháp thi công, theo dõi chuyển vị thực tế và đưa ra các cảnh báo sớm khi có dấu hiệu bất thường.

4. Nhà nghiên cứu và sinh viên chuyên ngành Địa kỹ thuật xây dựng: Luận văn là tài liệu tham khảo quý giá về ứng dụng phần tử hữu hạn trong mô phỏng tường vây, đặc biệt về tính bất đẳng hướng và phân tích couple analysis trong hố đào sâu.

Câu hỏi thường gặp

1. Tại sao cần mô phỏng tính bất đẳng hướng của tường vây?
   Tường vây được cấu tạo từ các panel riêng biệt liên kết bằng môi nối, làm giảm độ cứng ngang so với độ cứng dọc. Mô phỏng tính bất đẳng hướng giúp dự báo chính xác chuyển vị và mô men, tránh sai số lớn trong thiết kế.

2. Phân tích couple analysis khác gì so với phân tích đơn?
   Couple analysis mô phỏng quá trình thi công theo từng giai đoạn, phản ánh sự thay đổi ứng suất và biến dạng do cô kết đất nền, trong khi phân tích đơn chỉ xem xét trạng thái cuối cùng, không thể hiện chính xác quá trình thi công.

3. Chiều dài mô đun panel ảnh hưởng thế nào đến tính bất đẳng hướng?
   Khi chiều dài mô đun panel tăng trên 3.2m, ảnh hưởng của tính bất đẳng hướng giảm đáng kể, giúp mô hình 2D đơn giản hơn vẫn đảm bảo độ chính xác trong dự báo chuyển vị.

4. Mô men uốn M22 có quan trọng trong thiết kế tường vây không?
   Có, mô men M22 thể hiện ứng suất uốn ngoài mặt phẳng tường vây, nếu bỏ qua có thể dẫn đến đánh giá sai khả năng chịu lực, gây nguy cơ hư hỏng kết cấu.

5. Phần mềm Plaxis 3D có ưu điểm gì trong nghiên cứu này?
   Plaxis 3D hỗ trợ mô phỏng đa dạng các loại phần tử (volume, plate), cho phép mô phỏng tính bất đẳng hướng vật liệu và phân tích couple analysis, giúp mô phỏng sát thực tế hơn so với các phần mềm 2D truyền thống.

Kết luận

• Nghiên cứu đã chứng minh tính bất đẳng hướng của vật liệu tường vây do các môi nối giữa các panel ảnh hưởng lớn đến chuyển vị ngang và mô men uốn, đặc biệt khi chiều dày tường vây tăng.
• Mô hình 3D volume panel mô phỏng sát thực tế hơn so với mô hình 2D volume anisotropic và mô hình 3D plate, giúp dự báo chính xác chuyển vị và mô men.
• Phân tích couple analysis phản ánh đúng quá trình thi công và ảnh hưởng của cô kết đất nền, cần được áp dụng rộng rãi trong thiết kế và thi công hố đào sâu.
• Chiều dài mô đun panel trên 3.2m làm giảm ảnh hưởng của tính bất đẳng hướng, giúp đơn giản hóa mô hình mà vẫn đảm bảo độ chính xác.
• Đề xuất áp dụng mô hình 3D volume panel và phân tích couple analysis trong các dự án hố đào sâu tại TP. Hồ Chí Minh và các khu vực có điều kiện địa chất tương tự.

Tiếp theo, các nhà thiết kế và thi công nên triển khai áp dụng các phương pháp mô phỏng này trong thực tế để nâng cao hiệu quả và an toàn công trình. Để biết thêm chi tiết và hỗ trợ kỹ thuật, quý độc giả có thể liên hệ với các chuyên gia địa kỹ thuật hoặc tham khảo tài liệu nghiên cứu chuyên sâu về mô hình phần tử hữu hạn trong xây dựng hố đào sâu.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tinh cấp thiết của đề tài Những năm gần đây, để đáp ứng mật độ dân sô ngay cang tăng trong các đô thị lớn, không gian ngầm dưới các tòa nha cao tầng, chung cư, các tuyến đường sắt ngầm, nha ga ngầm được quy hoạch khai thác, sử dụng ngay cang tăng. Tất cả các công trình trên đều liên quan đến công tác thi công hô đao sâu. Thực tế, hầu hết các công trình thi công hô đao sâu được phân tích, tính toán theo mô hình 2D.

Các kết quả quan trắc địa kỹ thuật trên nhiều hô đao sâu cho thấy dự đoán của thiết kế về chuyển vị của tường vây, độ lún nền thường sai lệch va thường lớn hơn rất nhiều so với kết quả quan trắc. Điều nay cho thấy sự cần thiết mô hình hóa điều kiện lam việc thực tế của hô đao bằng mô hình phân tích 3D. Ngoai ra, trong quá trình thi công tường vây, các panel tường vây riêng lẻ liên kết với nhau bằng các môi nôi. Điều nay có nghĩa rằng tường vây không ứng xử như một vật liệu liên tục đẳng hướng.

Trong thực tế thiết kế, người ta thường mô hình tường vây ứng xử đẳng hướng, ảnh hưởng của các môi nôi giữa các panel được bỏ qua. Do đó, một cách tiếp cận sát với thực tế hơn la mô hình tường vây ứng xử bất đẳng hướng. Bên cạnh đó, đặc tính bất đẳng hướng của tường vây phụ thuộc chủ yếu vao chiều day tường vây va chiều dai mô đun panel. Do đó, cần thiết thay đổi chiều day tường vây va chiều dai mô đun panel để phân tích so sánh chuyển vị ngang, mô men uôn của tường vây giữa mô hình sát với thực tế la mô hình 3D volume panel với mô hình thiết kế thông thường la mô hình 2D.

Ngay nay với sự phát triển của máy tính va các phương pháp sô như phân tử hữu hạn, phần tử biên. giúp cho người kỹ sư có thể mô phỏng ứng xử kết cấu hô đao theo mô hình 3D dễ dang. Cho nên, để đưa ra các dự đoán thích hợp, đặc biệt liên quan đến chuyển vị tường vây va độ lún nền khu vực lân cận hô đao, việc xem xét ứng xử bất đẳng hướng của tường vây la vấn đề quan trọng cần nghiên cứu. Mục tiêu nghiên cứu Nghiên cứu cách tiếp cận các mô hình khác nhau để đánh giá ứng xử thích hợp của tường vây hô đao sâu dưới dạng phần tử khôi (volume elements) hoặc dưới dạng phần tử tấm (Plate elements).

1 Nghiên cứu ảnh hưởng của việc mô phỏng theo phương pháp phần tử hữu hạn đến ứng xử của tường vây hô đao sâu có xét đến tính bất đẳng hướng do môi nôi của panel tường vây. Độ cứng bị giảm yếu theo phương ngang tường vây được xác định bằng phân tích ngược từ mô hình panel liên kết khớp so sánh với mô hình tường vây liên tục. Nghiên cứu ảnh hưởng của phương pháp phân tích cô kết ngắn theo thời gian thi công (phân tích couple analysis) đến chuyển vị va mô men tường vây. Phân tích ảnh hưởng của chiều day tường vây va chiều dai mô đun panel đến chuyển vị ngang, mô men uôn của tường vây giữa mô hình sát với thực tế la mô hình 3D volume panel với mô hình thiết kế thông thường la mô hình 2D.

Đề xuất một sô lưu ý cho việc tính toán, thiết kế va thi công tường vây hô đao sâu trên nền đất yếu. Phương pháp nghiên cứu  Phương pháp lý thuyết Nghiên cứu cơ sở lý thuyết, thu thập các tai liệu nghiên cứu trước đây liên quan đến việc mô phỏng ảnh hưởng đến chuyển vị tường vây hô đao sâu. Nghiên cứu về lý thuyết phương pháp phần tử hữu hạn (FEM) trong phân tích bai toán địa kỹ thuật nói chung va bai toán hô đao nói riêng  Phương pháp mô phỏng Sử dụng phần mềm Plaxis 3D 2013 mô phỏng hô đao tầng hầm Chung cư Bến Vân Đồn Quận 4 TPHCM. Để xét tính bất đẳng hướng theo phương ngang của tường vây, tường vây có thể được mô phỏng như phần tử tấm (plate elements) hoặc như phần tử khôi (volume elements).

Đôi với các phần tử tấm (plate elements), đặc tính bất đẳng hướng có trong tùy chọn, trong khi phần tử khôi (volume elements) đòi hỏi một mô hình vật liệu thích hợp va chỉ có mô hình Jointed Rock Model (JRM) trong Plaxis 3D mới đáp ứng yêu cầu nay. Thay đổi chiều day tường vây va chiều dai mô đun panel dẫn đến thay đổi tỷ lệ độ cứng phương ngang so với phương dọc để đánh giá ảnh hưởng đến chuyển vị va mô men tường vây giữa mô hình sát với thực tế la mô hình 3D volume panel với mô hình thiết kế thông thường la mô hình 2D. Ý nghĩa khoa học đề tài Đưa ra cách tiếp cận mô phỏng tường vây sát với thực tế hơn la mô phỏng tường vây ứng xử bất đẳng hướng va đánh giá ảnh hưởng của đặc tính bất đẳng hướng đến chuyển vị, mô men tường vây khi thay đổi chiều day tường vây va chiều dai mô đun panel. La tai liệu tham khảo phục vụ cho việc học tập va nghiên cứu về ứng xử của tường vây hô đao sâu theo mô hình phần tử hữu hạn với các cách mô phỏng khác nhau thể hiện đặc tính bất đẳng hướng của tường vây : 3D volum panel, 3D volum continuum, 3D Plate, 2D Plate La tai liệu tham khảo cho việc đánh giá chuyển vị ngang, mô men uôn của tường vây khi thi công hô đao sâu trong đất yếu do lam nổi bật sự khác biệt giữa mô hình tường vây đẳng hướng va bất đẳng hướng.

Điểm nhấn nằm ở sự khác biệt về chuyển vị của tường , mômen uôn va độ lún nền trong khu vực lân cận hô đao. Giới hạn của đề tài Đề tai nay tập trung lam rõ sự khác biệt giữa mô hình tường vây đẳng hướng va bất đẳng hướng cho 1 dự án cụ thể trong khu vực địa chất yếu ở Quận 4, TPHCM. Chưa xét đến ảnh hưởng của kích thước LxB của hô đao (hiệu ứng góc). Nghiên cứu chỉ tập trung cho trường hợp tường vây chắn giữ hô đao sâu la tường barrete BTCT (Diaphram wall) thi công theo phương pháp Bottomb-up có hệ giằng chông shoring – king post.

3 CHƯƠNG 1: TỔNG QUAN VỀ TƯỜNG VÂY (DIAPHRAM WALL) 1. Giới thiệu về hố đào sâu. Một xu thế tất yếu trên thế giới trong phát triển va cải tạo đô thị la sự kết hợp chặt chẽ giữa các công trình trên mặt đất va các công trình đặt ngầm dưới mặt đất. Xu thế nay ngay cang quan trọng để hiện đại hóa đô thị va có ý nghĩa rất lớn về mặt kinh tế, xa hội va môi trường trong ngắn hạn cũng như lâu dai.

Hô đao sâu thường được xây dựng trong khu vực đông dân cư, do đó đặt ra yêu cầu về những biện pháp chắn giữ thanh vách hô đao va công nghệ đao thích hợp về mặt kỹ thuật – kinh tế cũng như an toan môi trường đảm bảo chuyển vị đất nền phải nằm trong giới hạn cho phép tránh gây ảnh hưởng xấu đến công trình lân cận đa có từ trước. Công trình hô đao sâu có giá thanh cao, công nghệ kỹ thuật thi công phức tạp, nhưng lại la công trình có tính chất tạm thời cho nên các Chủ đầu tư dự án thường không muôn đầu tư nhiều chi phí. Nhưng nếu để xảy ra sự cô thì việc xử lý khắc phục sẽ vô cùng khó khăn, tổn thất lớn về kinh tế va gây ảnh hưởng xấu về mặt xa hội. Tuy nhiên, nếu sợ xảy ra sự cô ma chọn giải pháp thiết kế va thi công quá an toan không phù hợp với đặc điểm dự án thì gây lang phí không cần thiết.

Vì vậy bai toán ổn định hô đao sâu, đòi hỏi người kỹ sư thiết kế phải có kinh nghiệm trong việc phân tích va lựa chọn giải pháp tường chắn đủ cứng đề chông lại sự phá hoại kết cấu va chuyển vị ngang quá mức. Tổng quan về tường vây barret (Diaphram wall) Tường vây (Diaphram wall) còn được gọi la tường barret vì được cấu tạo từ những barret nôi với nhau, giữa các barret có các joint chông thấm. Công nghệ thi công tường vây la dùng các máy đao đặc biệt để đao móng có dung dịch bentonite giữ thanh móng, sau đó đem lồng thép đa chế tạo sẵn trên mặt đất đặt vao trong móng, dùng ông dẫn đổ bê tông trong nước cho từng đoạn tường. Tường vây quây lại thanh một vòng khép kín, sau khi lắp đặt thanh chông hoặc neo sẽ có tác dụng chắn đất, ngăn nước rất hiệu quả, va cang có hiệu quả kinh tế cao hơn khi kiêm thêm lam kết cấu chịu lực cho công trình.

4 Tường vây thường có chiều day 500mm, 600mm, 800mm, 1000mm, 1200mm va 1500mm. Lần đầu tiên vao năm 1950, người ta đa thi công tường vây lam tường chông thấm của đập thủy lợi ở Milan, Italia. Đến những năm thập niên 70, phương pháp nay được ứng dụng rộng rai trong các công trình thủy lợi, bến cảng va công trình xây dựng ở Trung Quôc. Tường vây có các ưu điểm sau đây: - Thân tường có độ cứng lớn, tính tổng thể tôt, do đó, chuyển vị của tường ít hơn các loại tường cừ khác, vừa có thể dùng trong các kết cấu chắn giữ siêu sâu, lại có thể dùng trong kết cấu lập thể (không gian) - Thích hợp cho mọi loại điều kiện đất nền - Có thể giảm bớt ảnh hưởng môi trường khi thi công.

Khi thi công chấn động ít, tiếng ồn thấp, ít ảnh hưởng các công trình xây dựng va đường ông ngầm ở lân cận xung quanh, dễ không chế về biến dạng lún. 5 Quan niệm tính toán tường vây (Diaphram wall) hiện nay chỉ xem xét tường vây có nhiệm vụ chủ yếu la chông giữ vách hô đao trong quá trình thi công kết cấu móng của công trình. Để kiểm tra, thiết kế tường vây (Diaphram wall), xu hướng chủ yếu hiện nay la mô phỏng kết cấu tường vây va quá trình thi công hô đao tầng hầm trên phần mềm Plaxis 2D. Mô phỏng tường vây (Diaphram wall) trong Plaxis 2D Trong thiết kế tường vây, có 4 vấn đề cần thiết được xem xét bao gồm: - Chuyển vị ngang lớn nhất của tường vây; - Độ lún nền sau lưng tường vây; - Khả năng chịu lực của kết cấu tường vây về mô men, lực cắt, lực dọc; - Khả năng chịu lực của hệ giằng chông.

Với việc sử dụng Plaxis 2D, bai toán sẽ trở nên đơn giản, thời gian tính toán nhanh. Tuy nhiên thực tế, do ảnh hưởng của hình dạng công trình (không đôi xứng), do tải trọng tác dụng (áp lực đất, nước, các hoạt tải.
