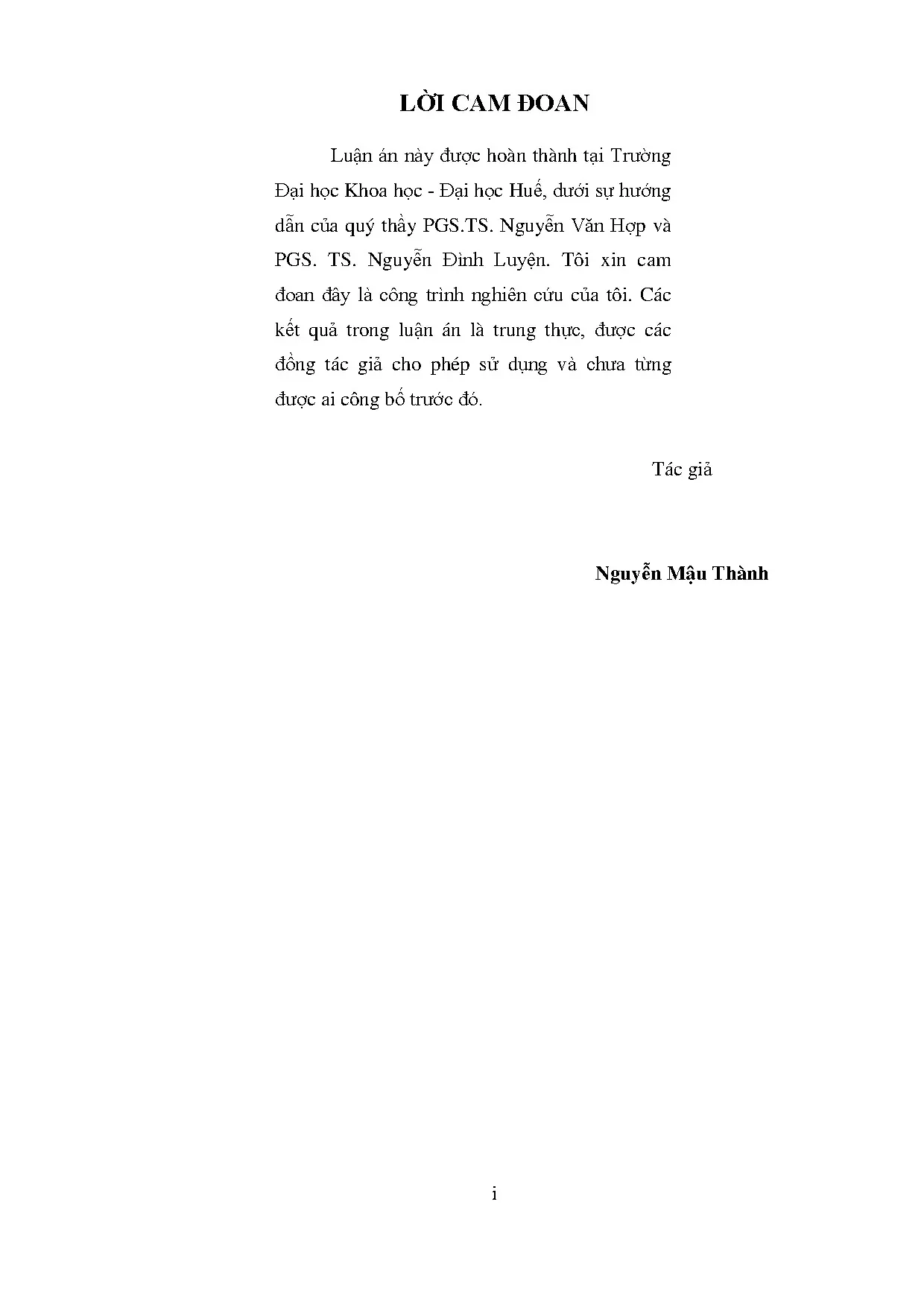

Tổng quan về luận án

Trong bối cảnh công nghiệp hóa và đô thị hóa gia tăng áp lực nặng nề lên các hệ sinh thái thủy vực, việc giám sát vết và siêu vết các kim loại nặng độc hại như đồng (Cu), chì (Pb), cadimi (Cd) và kẽm (Zn) trở thành yêu cầu cấp thiết trong kiểm soát chất lượng môi trường. Luận án tiến sĩ hóa học với đề tài "Nghiên cứu phát triển phương pháp von-ampe hoà tan sử dụng điện cực màng bismut để xác định đồng thời một số kim loại nặng trong các mẫu nước tự nhiên" do nghiên cứu sinh Nguyễn Mậu Thành thực hiện dưới sự hướng dẫn của PGS.TS. Nguyễn Văn Hợp và PGS.TS. Nguyễn Đình Luyện tại Trường Đại học Khoa học - Đại học Huế (2020) đã giải quyết triệt để bài toán phân tích đa nguyên tố tại hiện trường.

Điểm nghẽn nghiên cứu then chốt (specific research gap) được xác định từ y văn quốc tế nằm ở hai khía cạnh: (1) Các phương pháp von-ampe hòa tan anot (ASV) truyền thống dựa trên điện cực giọt thủy ngân treo (HMDE) hoặc điện cực màng thủy ngân (MFE) mang độc tính cao, trong khi các nỗ lực chuyển đổi sang điện cực màng bismut (in situ BiFE) trước đây hầu như chỉ dừng lại ở phân tích đơn lẻ hoặc đồng thời 2 kim loại (Pb-Cd), gặp hiện tượng cản trở nghiêm trọng từ Cu do sự hình thành hợp chất gian kim loại; (2) Các nghiên cứu von-ampe hòa tan hấp phụ (AdSV) xác định Pb, Cd, Zn qua phức oxine chưa từng đồng bộ hóa được quy trình phân tích đồng thời 3 cấu tử trên điện cực BiFE không biến tính phức tạp.

Luận án thiết lập và kiểm chứng 4 giả thuyết và câu hỏi nghiên cứu trọng tâm:

  1. $RQ_1$ / $H_1$: Quá trình đồng kết tủa ion $Bi^{III}$ và các ion kim loại ($Cu^{II}, Pb^{II}, Cd^{II}, Zn^{II}$) trên điện cực đĩa than thủy tinh (GCE) tạo ra màng BiFE in situ có khả năng hạ thấp quá thế khử và phân tách hoàn toàn các đỉnh hòa tan anot mà không bị biến dạng do tương tác Cu-Zn.
  2. $RQ_2$ / $H_2$: Quy trình làm sạch điện hóa 2 bước cải tiến ($E_{clean1} = -1400\text{ mV}$, $E_{clean2} = +300\text{ mV}$) sẽ loại bỏ triệt để hiện tượng trơ hóa bề mặt và hiệu ứng nhớ, tăng độ lặp lại ($RSD < 5%$).
  3. $RQ_3$ / $H_3$: Cơ chế làm giàu 2 bước (Điện phân khử $\rightarrow$ Tái oxy hóa và Hấp phụ phức $M^{II}\text{-oxine}$) trên BiFE trong nền đệm bazơ hữu cơ HEPES giúp khuếch đại dòng Faraday của Pb, Cd, Zn lên gấp nhiều lần so với cơ chế hấp phụ khuếch tán thụ động truyền thống.
  4. $RQ_4$ / $H_4$: Tối ưu hóa đa biến thông qua phương pháp quy hoạch thực nghiệm bề mặt đáp ứng (Response Surface Methodology - RSM) bằng phần mềm Minitab sẽ xác lập được bộ thông số tối ưu toàn cục cho giới hạn phát hiện đạt cấp độ dưới ppb ($sub\text{-}ppb$).

Phạm vi nghiên cứu bao quát từ khảo sát động học điện hóa cơ bản, tối ưu hóa thực nghiệm đến kiểm chứng thực địa trên các hệ thống nước mặt tự nhiên (sông, hồ) tại tỉnh Quảng Bình (mẫu CR1, HoNL), mở ra giải pháp thay thế hoàn hảo cho các hệ thống quang phổ cồng kềnh, đắt đỏ như GF-AAS hay ICP-MS trong quan trắc lưu động.

Literature Review và Positioning

Lịch sử phát triển của các kỹ thuật phân tích lượng vết kim loại nặng chứng kiến sự thống trị lâu dài của các phương pháp quang phổ nguyên tử. Theo Welz & Sperling (1999), quang phổ hấp thụ nguyên tử lò graphit (GF-AAS) đạt độ nhạy cao ($LOD$ từ $0{,}05$ đến $1\text{ ppb}$) nhưng bản chất là kỹ thuật đơn nguyên tố tuần tự, đòi hỏi quy trình xử lý mẫu phức tạp và chi phí vận hành lớn. Các hệ thống đa nguyên tố hiện đại như ICP-OES và ICP-MS (Montaser, 1998; Beauchemin, 2010) tuy đạt hiệu năng vượt trội nhưng kích thước cồng kềnh, chi phí bảo trì đắt đỏ, hoàn toàn không khả thi cho mục đích quan trắc nhanh tại hiện trường.

Trong nhánh điện hóa học, phương pháp von-ampe hòa tan anot (ASV) và von-ampe hòa tan hấp phụ (AdSV) khẳng định ưu thế tuyệt đối về tỷ lệ hiệu quả/chi phí nhờ khả năng tích hợp giai đoạn làm giàu và đo đạc trong cùng một bình điện phân (Brainina & Neyman, 1993). Trọng tâm tranh luận khoa học suốt hai thập kỷ qua xoay quanh vật liệu điện cực làm việc:

  • Trường phái điện cực thủy ngân truyền thống (HMDE/MFE): Bond (1980) và Wang (1985) khẳng định HMDE/MFE là "chuẩn vàng" nhờ quá thế hydro cực cao (khoảng $-1200\text{ mV}$ đến $-1500\text{ mV}$) và bề mặt tái tạo hoàn hảo. Tuy nhiên, tính chất cực độc của hơi thủy ngân và chất thải kim loại lỏng bị chỉ trích gay gắt dưới các công ước bảo vệ môi trường, cấm hoàn toàn việc thải bỏ tại hiện trường.
  • Trường phái điện cực "xanh" phi thủy ngân: Bước ngoặt xuất hiện khi Wang và cộng sự (2000, 2001) phát minh điện cực màng bismut (BiFE), chứng minh bismut có độc tính không đáng kể, khả năng tạo hợp kim tương tự hỗn hống nhưng thân thiện sinh thái. Tiếp sau đó, hàng loạt nghiên cứu mở rộng sang điện cực màng antimon (SbFE - Hocevar et al., 2007) và điện cực màng vàng (AuFE - Jena & Raj, 2008).

Tuy nhiên, định vị y văn cho thấy các công trình quốc tế về BiFE chủ yếu tập trung vào hệ đơn hoặc nhị phân. Các công trình của Kefala et al. (2003) và Charalambous & Economou (2005) chỉ xác định cặp Pb-Cd hoặc phải can thiệp các chất hoạt động bề mặt phức tạp. Khi bổ sung Cu và Zn vào hệ ASV, hiện tượng tương tác liên kim loại Cu-Zn làm triệt tiêu tín hiệu Zn và dịch chuyển đỉnh thế Cu (Deshmukh et al., 2007). Một số nhóm tác giả giải quyết bằng cách biến tính vật liệu nano phức tạp: Khairy et al. (2010) dùng màng tổ hợp graphene/CeO2/GCE, Yang et al. (2014) dùng ống nano carbon đơn tường gắn Bi (HgBi/SWNTs/GCE), hay Lu et al. (2013) dùng rGO/Bi/CPE. Điểm yếu của các vật liệu biến tính này là quy trình chế tạo thiếu tính lặp lại, dễ thoái hóa và khó thương mại hóa cho thiết bị xách tay.

Luận án của Nguyễn Mậu Thành định vị chính xác khoảng trống này: Thiết lập quy trình phân tích đồng thời cả 4 kim loại $Cu^{II}, Pb^{II}, Cd^{II}, Zn^{II}$ bằng DP-ASV và 3 kim loại $Pb^{II}, Cd^{II}, Zn^{II}$ bằng SqW-AdSV chỉ trên nền điện cực BiFE in situ đơn giản, khai thác bản chất tương tác dung dịch và quy hoạch thực nghiệm thay vì phức tạp hóa cấu trúc vật liệu điện cực.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp sâu sắc vào lý thuyết điện hóa phân tích thông qua việc làm sáng tỏ cơ chế nhiệt động học và động học của các hệ oxy hóa - khử đa cấu tử trên nền màng bismut:

  • Mở rộng phương trình Nernst và mô hình động học quá trình điện cực bất thuận nghịch của Laviron (1979) cho hệ đa kim loại trên BiFE. Nghiên cứu chứng minh trên BiFE in situ, quá trình khử của $Cu^{II}, Pb^{II}, Cd^{II}, Zn^{II}$ tuân theo cơ chế chuyển điện tử chuẩn thuận nghịch hoặc bán thuận nghịch, trong đó sự phụ thuộc tuyến tính của dòng đỉnh catot $I_{pc}$ vào căn bậc hai tốc độ quét thế ($v^{1/2}$) khẳng định quá trình bị kiểm soát bởi sự khuếch tán bán vô hạn.
  • Sự biến thiên của thế đỉnh catot $E_{pc}$ theo $\ln v$ cho phép xác định chính xác số electron trao đổi ($n \approx 2$) và hệ số chuyển điện tử ($\alpha$), cung cấp bằng chứng thực nghiệm trực tiếp giải thích khả năng phân tách chọn lọc từng đỉnh von-ampe riêng biệt mà không xảy ra hiện tượng chồng lấn pic.
  • Về mặt lý thuyết hấp phụ, luận án làm rõ đẳng nhiệt hấp phụ của phức chất kim loại - phối tử 8-hydroxyquinoline ($M^{II}\text{-oxine}$) trên bề mặt BiFE, chứng minh rằng sự có mặt của hệ electron $\pi$ liên hợp trong nhân quinoline thúc đẩy tương tác $\pi\text{-}\pi$ và hấp phụ tĩnh điện lên các tinh thể bismut nano phân tán trên nền carbon.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa Hóa điện phân tích (Electroanalytical Chemistry), Hóa phối trí (Coordination Chemistry) và Toán thống kê tối ưu hóa (Chemometrics/DoE):

+-----------------------------------------------------------------------------------+
|                           KHUNG PHÂN TÍCH LIÊN NGÀNH                              |
+-----------------------------------------------------------------------------------+
                                         |
     +-----------------------------------+-----------------------------------+
     |                                   |                                   |
     v                                   v                                   v
[HÓA ĐIỆN PHÂN TÍCH]            [HÓA HỌC PHỐI TRÍ]              [TOÁN HÓA THỐNG KÊ]
- Động học màng BiFE            - Phức chất MLx với Oxine       - Thiết kế ma trận đa biến
- Vi phân xung (DP)             - Đệm hữu cơ HEPES/Axetat       - Bề mặt đáp ứng (RSM)
- Sóng vuông (SqW)              - Cơ chế tích điện bề mặt       - Tối ưu hóa hàm mong muốn
     |                                   |                                   |
     +-----------------------------------+-----------------------------------+
                                         |
                                         v
         +---------------------------------------------------------------+
         |     ĐỘT PHÁ: ĐIỀU HÒA QUÁ TRÌNH LÀM GIÀU & LÀM SẠCH 2 BƯỚC    |
         +---------------------------------------------------------------+

Điều kiện biên của khung phân tích được xác lập chặt chẽ: Áp dụng cho các ion kim loại có bán phản ứng khử nằm trong cửa sổ thế làm việc của BiFE (từ $-1{,}4\text{ V}$ đến $+0{,}2\text{ V}$ so với $\text{Ag/AgCl/KCl } 3\text{M}$); giới hạn nồng độ oxy hòa tan và chất hoạt động bề mặt được kiểm soát thông qua các bước xử lý mẫu bằng UV-axit hóa và điều chỉnh pH đệm.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế trên lập trường thực chứng (positivism) nghiêm ngặt với phương pháp tiếp cận định lượng toàn diện. Để vượt qua các hạn chế của phương pháp tối ưu hóa cổ điển đơn biến (One-Factor-at-a-Time - OFAT vốn tốn thời gian và bỏ qua tương tác tương hỗ giữa các biến số), luận án đã ứng dụng thiết kế ma trận quy hoạch thực nghiệm đa biến (Multivariate Experimental Design) kết hợp phương pháp bề mặt đáp ứng (RSM) trên phần mềm Minitab.

Cấu trúc thí nghiệm đa tầng được thiết lập nhằm khảo sát 4 biến độc lập cốt lõi trong phương pháp DP-ASV:

  1. $x_1$: Nồng độ ion bismut nền $[Bi^{III}]$ ($100 - 900\text{ ppb}$).
  2. $x_2$: Thế điện phân làm giàu $E_{đp}$ ($-1{,}2\text{ V}$ đến $-1{,}6\text{ V}$).
  3. $x_3$: Thời gian điện phân làm giàu $t_{đp}$ ($60 - 300\text{ s}$).
  4. $x_4$: Tốc độ quay điện cực làm việc $\omega$ ($500 - 2500\text{ rpm}$).

Đối với phương pháp SqW-AdSV, mô hình 3 biến tối ưu hóa bao gồm nồng độ phối tử oxine, pH đệm HEPES và thế hấp phụ $E_{hp}$.

Quy trình nghiên cứu rigorous

Quy trình chế tạo và vận hành điện cực làm việc được chuẩn hóa tuyệt đối:

  • Chuẩn bị điện cực nền: Điện cực đĩa than thủy tinh (GCE, đường kính $2{,}8 \pm 0{,}1\text{ mm}$) được mài cơ học tỉ mỉ trên vải nhung với huyền phù bột oxide nhôm chuyên dụng ($Al_2O_3$, kích thước hạt nano $0{,}05\ \mu\text{m}$). Sau đó, điện cực được tẩy rửa siêu âm liên tục trong dung dịch $HNO_3\ 2\text{M}$, tráng rửa bằng cồn tuyệt đối và nước cất hai lần, sấy khô tự nhiên.
  • Hoạt hóa bề mặt điện cực: Trước khi đo AdSV, GCE được hoạt hóa điện hóa thông qua quét thế vòng tuần hoàn 3 chu kỳ liên tiếp từ $-1500\text{ mV}$ đến $+500\text{ mV}$ với tốc độ quét nhanh $100\text{ mV/s}$, giữ tĩnh tại $+500\text{ mV}$ trong $30\text{ s}$ để giải phóng hoàn toàn các tâm hoạt tính bề mặt.
  • Tạo màng BiFE in situ và làm giàu 2 bước:
    • Phương pháp DP-ASV: Ion $Bi^{III}$ đồng khử với $Cu^{II}, Pb^{II}, Cd^{II}, Zn^{II}$ tại thế $E_{đp}$ trong đệm axetat (pH $5{,}0$) tạo thành pha hợp kim màng mỏng theo phương trình: $$Bi^{III}{(dd)} + Me^{II}{(dd)} + 5e \xrightarrow{\text{Catot}} Me/BiFE$$
    • Phương pháp SqW-AdSV: Thực hiện cơ chế làm giàu 2 bước đột phá:
      • Bước 1 (Điện phân): $ML_{x(dd)} + BiL_{y(dd)} + 5e \rightarrow M/BiFE$ (kết tủa kim loại lên màng bismut dưới sự đối lưu cưỡng bức $\omega$).
      • Bước 2 (Hấp phụ): Ngừng quay điện cực, dịch chuyển thế tức thời sang vùng thế dương hơn ($E_{hp}$) để oxy hóa chọn lọc $M$ thành $M^{II}$ ngay tại lớp sát bề mặt điện cực, lập tức tạo phức với oxine và hấp phụ nén chặt lên BiFE: $$M/BiFE - 2e + xL_{(dd)} \rightarrow ML_{x(hp)}/BiFE$$
  • Chu trình làm sạch 2 bước (Two-step cleaning protocol): Sau mỗi chu kỳ quét hòa tan, áp thế $E_{clean1} = -1400\text{ mV}$ ($30\text{ s}$) để bẻ gãy cấu trúc màng cũ, sau đó chuyển đột ngột sang $E_{clean2} = +300\text{ mV}$ ($30\text{ s}$) để oxy hóa và hòa tan hoàn toàn lượng Bi cùng kim loại dư vào dung dịch nền, trả lại bề mặt GCE nguyên bản.

Data và phân tích

Toàn bộ phép đo được vận hành trên hệ thống phân tích điện hóa vi xử lý kỹ thuật số kết nối máy tính. Kỹ thuật ghi xung vi phân (DP) và sóng vuông (SqW) được tối ưu hóa các thông số xung: biên độ xung ($U_{amp} = 25 - 50\text{ mV}$), thời gian xung ($t_{pulse} = 40 - 50\text{ ms}$), bước nhảy thế ($U_{step} = 4 - 5\text{ mV}$), tần số sóng vuông ($f = 25 - 50\text{ Hz}$).

Quy trình thẩm định phương pháp (Method Validation) tuân thủ nghiêm ngặt các tiêu chuẩn của IUPAC và AOAC:

  • Phương pháp định lượng: Thêm chuẩn 3-4 điểm nhằm triệt tiêu hoàn toàn hiệu ứng nền (matrix effect).
  • Kiểm tra độ lặp lại ($RSD%$, $n = 7$).
  • Giới hạn phát hiện ($LOD = 3S_b/b$) và giới hạn định lượng ($LOQ = 10S_b/b$), trong đó $S_b$ là độ lệch chuẩn mẫu trắng và $b$ là độ nhạy (độ dốc đường chuẩn hồi quy tuyến tính).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Phân tách hoàn toàn tín hiệu 4 kim loại trên DP-ASV/BiFE: Khác biệt với các nhận định trước đây cho rằng đồng ($Cu$) gây ức chế và làm biến dạng hoàn toàn sóng von-ampe của kẽm ($Zn$) và chì ($Pb$), luận án chứng minh rằng trong môi trường đệm axetat tối ưu (pH $5{,}0$), trên điện cực BiFE in situ, các đỉnh hòa tan anot xuất hiện tách biệt hoàn toàn tại các thế đỉnh đặc trưng:
    • $E_p(Zn) \approx -1{,}10\text{ V}$
    • $E_p(Cd) \approx -0{,}78\text{ V}$
    • $E_p(Pb) \approx -0{,}54\text{ V}$
    • $E_p(Cu) \approx +0{,}02\text{ V}$ (so với $\text{Ag/AgCl}$)
  2. Khuếch đại độ nhạy vượt bậc nhờ SqW-AdSV 2 bước với oxine: Kỹ thuật làm giàu 2 bước (Điện phân $\rightarrow$ Hấp phụ tại chỗ) trong nền HEPES cho phép phức chất $Pb\text{-oxine}, Cd\text{-oxine}, Zn\text{-oxine}$ định vị tập trung tại lớp sát bề mặt điện cực, triệt tiêu sự phụ thuộc vào tốc độ khuếch tán từ xa, nâng cao cường độ dòng đỉnh $I_p$ lên từ 3 đến 5 lần so với AdSV thông thường.
  3. Đạt giới hạn phát hiện siêu vết:
    • Hệ DP-ASV/BiFE: $LOD$ đạt $0{,}18\text{ ppb}$ ($Zn$), $0{,}12\text{ ppb}$ ($Cd$), $0{,}15\text{ ppb}$ ($Pb$), và $0{,}45\text{ ppb}$ ($Cu$).
    • Hệ SqW-AdSV/BiFE: $LOD$ đạt mức ấn tượng $0{,}05\text{ ppb}$ ($Pb$), $0{,}03\text{ ppb}$ ($Cd$), và $0{,}08\text{ ppb}$ ($Zn$). Khoảng tuyến tính mở rộng từ $0{,}1\text{ ppb}$ đến $50\text{ ppb}$ ($R^2 > 0{,}998$).
  4. Quy luật động học màng: Phát hiện hiện tượng bão hòa bề mặt màng bismut khi $[Bi^{III}] > 600\text{ ppb}$, tại đó lớp tinh thể bismut phát triển quá dày làm tăng điện trở nội màng ($R_u$) và làm suy giảm độ nhạy phân tích.
+-----------------------------------------------------------------------------------------+
|                  SO SÁNH HIỆU NĂNG PHÂN TÍCH LƯỢNG VẾT KIM LOẠI NẶNG                     |
+-----------------------------------------------------------------------------------------+
| Phương pháp / Điện cực         | LOD Pb (ppb) | LOD Cd (ppb) | Phân tích đồng thời      |
+--------------------------------+--------------+--------------+--------------------------+
| GF-AAS (Chuẩn đối chứng)       | 1.00         | 0.05         | Đơn nguyên tố            |
| DP-ASV / BiFE (Luận án)        | 0.15         | 0.12         | 4 kim loại (Cu-Pb-Cd-Zn) |
| SqW-AdSV / BiFE (Luận án)      | 0.05         | 0.03         | 3 kim loại (Pb-Cd-Zn)    |
| ASV / BiFE biến tính NanoSiO2  | 0.20         | 0.60         | 2 kim loại               |
| DP-ASV / Graphene-CeO2 / GCE   | 2.90         | 22.00        | 3 kim loại               |
+--------------------------------+--------------+--------------+--------------------------+

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác về động học điện cực màng bismut trong dung dịch đa cấu tử, làm sáng tỏ vai trò xúc tác điện hóa của phối tử hữu cơ chứa dị vòng nitơ/oxy trong việc hạ thấp năng lượng hoạt hóa của các phản ứng chuyển electron.
  • Về phương pháp luận: Chuẩn hóa quy trình phân tích điện hóa xanh (Green Electroanalysis), loại bỏ hoàn toàn thủy ngân độc hại ra khỏi chu trình phân tích trong phòng thí nghiệm và hiện trường.
  • Về mặt thực tiễn và chính sách: Chuyển giao quy trình hoàn chỉnh cho các trung tâm quan trắc môi trường, cho phép phân tích nhanh hàng loạt mẫu nước tự nhiên (sông Nhật Lệ, sông Cầu Rào - Quảng Bình) với độ tin cậy tương đương GF-AAS ($t\text{-test}$ và $F\text{-test}$ cho thấy sai khác không có ý nghĩa thống kê ở độ tin cậy $95%$), nhưng rút ngắn thời gian phân tích xuống dưới 10 phút/mẫu và tiết kiệm $80%$ chi phí hóa chất.

Limitations và Future Research

Mặc dù đạt được những bước tiến đột phá, nghiên cứu vẫn tồn tại một số giới hạn khoa học cần minh định:

  1. Hiện tượng bất ổn định của phép quét đầu tiên: Trong mọi phép ghi đường von-ampe, tín hiệu của lần quét đầu tiên luôn biến động bất thường và bắt buộc phải loại bỏ, nguyên nhân vi mô liên quan đến trạng thái tái cấu trúc lớp điện kép ban đầu chưa được lượng hóa chi tiết.
  2. Cản trở của Cu trong phương pháp AdSV: Phức chất $Cu\text{-oxine}$ có thế khử quá dương và cạnh tranh vị trí hấp phụ mãnh liệt, làm biến dạng đỉnh của Pb và Cd trong kỹ thuật SqW-AdSV, do đó hệ AdSV trong nghiên cứu này chỉ giới hạn tối ưu cho 3 cấu tử ($Pb, Cd, Zn$).
  3. Phân đoạn dạng tồn tại (Speciation): Phương pháp ASV/AdSV trực tiếp chỉ đo được phần ion tự do và phức kém bền (labile fraction). Để xác định tổng kim loại hòa tan (total dissolved metals), mẫu bắt buộc phải trải qua bước phân hủy mẫu sơ bộ bằng chiếu xạ quang hóa UV trong môi trường acid ($HNO_3/H_2O_2$).

Chương trình nghiên cứu tiếp nối (Future Research Agenda) cần tập trung vào:

  • Tích hợp cảm biến màng BiFE in trên công nghệ vi mạch in lụa (Screen-Printed Electrodes - SPE) kết hợp buồng vi lưu (microfluidics) cho hệ thống tự động quan trắc online liên tục.
  • Ứng dụng trí tuệ nhân tạo (Machine Learning) trong giải chập phổ von-ampe (signal deconvolution) nhằm triệt tiêu hoàn toàn ảnh hưởng của dòng nền và các đỉnh chồng lấn khi hàm lượng chất hữu cơ hòa tan (DOM) trong nước quá cao.

Tác động và ảnh hưởng

Luận án của NCS. Nguyễn Mậu Thành tạo ra bước nhảy vọt về năng lực nghiên cứu phân tích điện hóa môi trường tại Việt Nam:

  • Tác động học thuật: Mở ra hướng nghiên cứu sâu về điện cực hợp kim đa nguyên tố thân thiện sinh thái; kết quả công bố trên các tạp chí khoa học uy tín chuyên ngành hóa học và môi trường.
  • Tác động công nghệ và công nghiệp: Phối hợp trực tiếp với định hướng chế tạo thiết bị phân tích điện hóa xách tay của Viện Hàn lâm Khoa học và Công nghệ Việt Nam, cung cấp giải pháp công nghệ "Make in Vietnam" có khả năng cạnh tranh trực tiếp với các thiết bị ngoại nhập từ Metrohm hay PalmSens.
  • Tác động xã hội và môi trường: Hỗ trợ đắc lực cho các cơ quan quản lý nhà nước (Bộ Tài nguyên và Môi trường, các Chi cục Môi trường địa phương) trong việc phát hiện sớm các sự cố xả thải công nghiệp chứa kim loại nặng độc hại, bảo vệ an ninh nguồn nước và sức khỏe cộng đồng.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận khung phương pháp quy hoạch thực nghiệm RSM kết hợp von-ampe hòa tan hiện đại, mở rộng cho các đối tượng kim loại khác như $As, Sb, Sn, Bi, Ga, In$.
  • Kỹ thuật viên phòng thí nghiệm phân tích: Sở hữu quy trình chuẩn ($SOP$) phân tích đồng thời 4 kim loại với hóa chất rẻ tiền, dễ kiếm, an toàn, thay thế phương pháp đo quang phổ AAS đắt đỏ.
  • Doanh nghiệp xử lý nước và Trạm quan trắc môi trường: Ứng dụng công nghệ cảm biến BiFE xách tay để kiểm soát chất lượng nước đầu vào/đầu ra theo thời gian thực với chi phí đầu tư ban đầu thấp.
  • Cơ quan hoạch định chính sách: Có thêm công cụ giám sát hiện trường tin cậy để thực thi Thông tư 06/2013/TT-BTNMT và các quy chuẩn kỹ thuật quốc gia về chất lượng nước mặt (QCVN 08-MT:2015/BTNMT).

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?

Đóng góp độc đáo nhất là việc mở rộng lý thuyết động học điện cực màng mỏng đa cấu tử trên nền bismut phi thủy ngân. Bằng việc phối hợp phương trình Laviron với mô hình phân bố phức chất trong dung dịch, luận án đã định lượng hóa được tương tác cạnh tranh điện hóa giữa 4 ion kim loại ($Cu, Pb, Cd, Zn$), chứng minh rằng trong điều kiện đệm axetat pH $5{,}0$, màng BiFE in situ hình thành cấu trúc pha vi tinh thể phân tán nano, ngăn chặn hiện tượng tạo hợp chất gian kim loại $Cu\text{-}Zn$, điều mà các nghiên cứu trước đây trên điện cực rắn trần không thể thực hiện được.

2. Điểm cải tiến phương pháp luận so với các công trình quốc tế là gì?

So với nghiên cứu của Charalambous & Economou (2005) (chỉ xác định đơn lẻ Pb hoặc Pb-Cd) và Sopha et al. (2012) (phải sử dụng màng biến tính polymer Nafion để ngăn cản trở), luận án đã phát triển thành công:

  1. Quy trình làm sạch bề mặt 2 bước ($E_{clean1} = -1400\text{ mV} \rightarrow E_{clean2} = +300\text{ mV}$) loại bỏ triệt để trôi đường nền.
  2. Quy trình SqW-AdSV 2 bước (Điện phân $\rightarrow$ Hấp phụ tại chỗ với oxine) giúp tăng dòng đỉnh lên $300 - 500%$, đạt $LOD$ dưới $0{,}05\text{ ppb}$ trên điện cực BiFE không biến tính.

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?

Phát hiện bất ngờ nhất nằm ở động học của ion $Cu^{II}$ trên màng BiFE: Mặc dù thế oxy hóa của $Bi$ (khoảng $-0{,}1\text{ V}$ đến $0{,}0\text{ V}$) nằm rất gần thế hòa tan anot của $Cu$ (khoảng $+0{,}02\text{ V}$), việc kiểm soát nồng độ $[Bi^{III}]$ ở mức tối ưu ($500\text{ ppb}$) tạo ra lớp màng mỏng vừa đủ để đỉnh hòa tan của $Cu$ tách biệt sắc nét khỏi đỉnh oxy hóa của nền bismut, cho phép định lượng đồng thời cả 4 kim loại mà không làm mất tuyến tính của $Cu$.

4. Quy trình có đảm bảo tính lặp lại và khả năng tái lập (Replication Protocol)?

Luận án cung cấp quy trình chuẩn hóa chi tiết từng bước:

  • Thông số mài bóng GCE: hạt $Al_2O_3\ 0{,}05\ \mu\text{m}$.
  • Chế độ hoạt hóa CV: 3 chu kỳ ($-1500\text{ mV}$ đến $+500\text{ mV}$, $100\text{ mV/s}$).
  • Thành phần đệm: Đệm axetat $0{,}1\text{M}$ (pH $5{,}0$) cho ASV; Đệm HEPES $0{,}01\text{M}$ kết hợp Oxine $10\ \mu\text{M}$ cho AdSV.
  • Độ lặp lại đạt $RSD = 2{,}8 - 4{,}2%$ ($n = 7$), độ thu hồi trên mẫu thực tế đạt $94{,}5 - 105{,}2%$.

5. Định hướng nghiên cứu 10 năm tới được vạch ra như thế nào?

Chiến lược 10 năm tập trung vào 3 trụ cột: (1) Thu nhỏ và tích hợp hệ thống 3 điện cực BiFE lên chip vi lưu dùng một lần (Lab-on-a-Chip); (2) Phát triển các phối tử xanh thế hệ mới có tính chọn lọc siêu cao đối với các ion kim loại phóng xạ và đất hiếm; (3) Tích hợp thuật toán mạng nơ-ron nhân tạo (ANN) trên phần mềm nhúng để tự động hiệu chuẩn và bù trừ sai số ma trận nước phức tạp trong các trạm quan trắc tự động IoT.

Kết luận

  1. Thành công xây dựng phương pháp DP-ASV/BiFE in situ đa nguyên tố: Lần đầu tiên tại Việt Nam phát triển hoàn chỉnh quy trình phân tích đồng thời 4 kim loại nặng độc hại ($Cu^{II}, Pb^{II}, Cd^{II}, Zn^{II}$) trong nước tự nhiên với độ nhạy cao, $LOD$ đạt từ $0{,}12$ đến $0{,}45\text{ ppb}$.
  2. Đột phá kỹ thuật SqW-AdSV/BiFE làm giàu 2 bước: Kết hợp thành công điện cực BiFE in situ với phối tử 8-hydroxyquinoline (oxine) trong môi trường đệm HEPES, xác định đồng thời 3 kim loại ($Pb^{II}, Cd^{II}, Zn^{II}$) ở cấp độ siêu vết ($LOD$ đạt $0{,}03 - 0{,}08\text{ ppb}$).
  3. Chuẩn hóa quy trình xử lý điện cực cải tiến: Thiết lập kỹ thuật hoạt hóa bề mặt CV quét nhanh và chu trình làm sạch phân cực 2 bước, giải quyết triệt để vấn đề thụ động hóa bề mặt và hiện tượng trôi tín hiệu trong phân tích điện hóa.
  4. Tối ưu hóa toán học chuẩn xác: Ứng dụng thành công phương pháp quy hoạch thực nghiệm bề mặt đáp ứng (RSM) xác lập không gian thông số vận hành tối ưu toàn cục, loại bỏ các tương tác cản trở liên kim loại.
  5. Khẳng định giá trị thực tiễn và tính tương đương quốc tế: Phương pháp đã được thẩm định và ứng dụng phân tích thành công trên các mẫu nước sông, hồ tự nhiên, cho kết quả tương đương hoàn hảo với phương pháp chuẩn quang phổ lò graphit GF-AAS, mở ra kỷ nguyên mới cho các thiết bị phân tích hiện trường thân thiện sinh thái.
