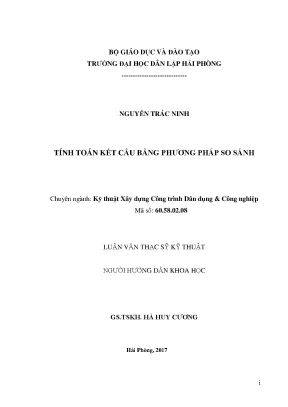

Luận Văn: Tính Toán Kết Cấu Bằng Phương Pháp So Sánh

• Tác giả: Nguyễn Trác Ninh
• Người hướng dẫn: Gs. Hà Huy Cương
• Trường học: Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp
• Đề tài: Phương Pháp So Sánh Trong Tính Toán Kết Cấu
• Loại tài liệu: Luận văn thạc sỹ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• MỞ ĐẦU
• 0.1. Đối tượng, phương pháp và phạm vi nghiên cứu của đề tài
• 0.2. Mục đích nghiên cứu của đề tài
• 0.3. Nhiệm vụ nghiên cứu của đề tài
• 0.4. Ý nghĩa khoa học và thực tiễn của đề tài nghiên cứu
• 1. CHƯƠNG 1: CÁC PHƯƠNG PHÁP XÂY DỰNG VÀ CÁC PHƯƠNG PHÁP GIẢI BÀI TOÁN CƠ HỌC KẾT CẤU
• 1.1. Phương pháp xây dựng bài toán cơ học
• 1.2. Phương pháp xây dựng phương trình vi phân cân bằng phân tố
• 1.3. Phương pháp năng lượng
• 1.4. Nguyên lý công ảo
• 1.5. Phương trình Lagrange
• 3. CHƯƠNG 3: PHƯƠNG PHÁP SO SÁNH ĐỐI VỚI CÁC BÀI TOÁN CƠ HỌC KẾT CẤU
• 3.1. Bài toán cơ học kết cấu và các phương pháp giải
• 3.2. Phương pháp lực
• 3.3. Phương pháp chuyển vị
• 3.4. Phương pháp hỗn hợp và phương pháp liên hợp
• 3.5. Phương pháp phần tử hữu hạn
• 3.6. Phương pháp sai phần hữu hạn
• 3.7. Phương pháp hỗn hợp sai phản - biến phân
• 3.8. Phương pháp nguyên lý cực trị Gauss để giải các bài toán cơ học vật rắn biến dạng
• 3.9. Phương pháp nguyên lý cực trị Gauss đối với các bài toán cơ học kết cấu
• 3.10. Bài toán dầm chịu uốn thuần tuý
• 3.11. Bài toán hệ dầm hoặc hệ thanh
• 3.12. Bài toán dàn
• 3.13. Sử dụng nguyên lý cực trị Gauss thành lập phương trình vi phân cân bằng
• 3.14. Kết luận và nhân xét về phương pháp sử dụng nguyên lý cực trị Gauss để giải các bài toán cơ học kết cấu
• 3.15. Tính toán dầm và khung
• 3.15.1. Các bước thực hiện để giải bài toán kết cấu dầm và khung
• 3.15.2. Các ví dụ tính toán dầm
• 3.15.2.1. Tính toán dầm một nhịp
• 3.15.2.2. Tính toán dầm liên tục
• 3.15.3. Các ví dụ tính toán khung
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

I. Phương pháp so sánh

Phương pháp so sánh là một kỹ thuật quan trọng trong tính toán kết cấu, được đề xuất bởi GS. TSKH Hà Huy Cương. Phương pháp này dựa trên Nguyên lý cực trị Gauss, giúp đơn giản hóa việc giải các bài toán cơ học vật rắn biến dạng. Ưu điểm của phương pháp là khả năng so sánh lời giải của một bài toán với lời giải có sẵn của bài toán khác, từ đó tìm ra kết quả chính xác. Phương pháp này đặc biệt hữu ích trong việc phân tích kết cấu và tối ưu kết cấu.

1.1. Nguyên lý cực trị Gauss

Nguyên lý cực trị Gauss được áp dụng để xác định chuyển động thực của hệ chất điểm. Nguyên lý này cho rằng chuyển động thực xảy ra với lượng cưỡng bức tối thiểu, giúp đơn giản hóa các bài toán cơ học. Trong tính toán kết cấu, nguyên lý này được sử dụng để giải các bài toán cơ học vật rắn biến dạng, đặc biệt là các bài toán liên quan đến kết cấu xây dựng.

1.2. Ứng dụng trong tính toán kết cấu

Phương pháp so sánh được áp dụng rộng rãi trong tính toán kỹ thuật, đặc biệt là trong các bài toán kết cấu công trình. Phương pháp này giúp xác định nội lực và chuyển vị của kết cấu một cách chính xác, từ đó đưa ra các giải pháp tối ưu kết cấu. Các ví dụ cụ thể bao gồm tính toán dầm, khung, và hệ thanh.

II. Phân tích kết cấu

Phân tích kết cấu là quá trình nghiên cứu và đánh giá các yếu tố ảnh hưởng đến sự ổn định và độ bền của kết cấu xây dựng. Trong luận văn, tác giả sử dụng phương pháp so sánh để phân tích các bài toán cơ học kết cấu, đặc biệt là các bài toán chịu tác dụng của tải trọng tĩnh. Phương pháp này giúp xác định chính xác các thông số như nội lực và chuyển vị, từ đó đưa ra các giải pháp tối ưu kết cấu.

2.1. Phương pháp lực và chuyển vị

Các phương pháp lực và chuyển vị là những kỹ thuật truyền thống trong phân tích kết cấu. Phương pháp lực tập trung vào việc xác định nội lực trong kết cấu, trong khi phương pháp chuyển vị tập trung vào việc xác định chuyển vị của các điểm trong kết cấu. Cả hai phương pháp đều được sử dụng rộng rãi trong tính toán kỹ thuật.

2.2. Phương pháp phần tử hữu hạn

Phương pháp phần tử hữu hạn là một kỹ thuật hiện đại trong phân tích kết cấu, cho phép chia nhỏ kết cấu thành các phần tử nhỏ để dễ dàng tính toán. Phương pháp này được sử dụng để giải các bài toán phức tạp, đặc biệt là các bài toán liên quan đến kết cấu công trình lớn và phức tạp.

III. Hướng dẫn chi tiết

Luận văn cung cấp hướng dẫn chi tiết về cách áp dụng phương pháp so sánh trong tính toán kết cấu. Các bước thực hiện bao gồm việc xây dựng mô hình toán học, áp dụng Nguyên lý cực trị Gauss, và giải các phương trình vi phân để xác định nội lực và chuyển vị. Phương pháp này được minh họa qua các ví dụ cụ thể như tính toán dầm và khung.

3.1. Các bước thực hiện

Các bước thực hiện bao gồm việc xác định bài toán, xây dựng mô hình toán học, áp dụng phương pháp so sánh, và giải các phương trình vi phân. Quá trình này đòi hỏi sự hiểu biết sâu sắc về kỹ thuật tính toán và phương pháp phân tích.

3.2. Ví dụ tính toán

Luận văn cung cấp các ví dụ cụ thể về tính toán dầm và khung, giúp người đọc hiểu rõ cách áp dụng phương pháp so sánh trong thực tế. Các ví dụ này bao gồm tính toán dầm một nhịp, dầm liên tục, và khung, từ đó đưa ra các giải pháp tối ưu kết cấu.

IV. Kết luận và kiến nghị

Luận văn kết luận rằng phương pháp so sánh là một công cụ hiệu quả trong tính toán kết cấu, đặc biệt là trong việc phân tích kết cấu và tối ưu kết cấu. Phương pháp này không chỉ giúp đơn giản hóa các bài toán phức tạp mà còn đảm bảo độ chính xác cao. Tác giả cũng đưa ra các kiến nghị về việc áp dụng phương pháp này trong thực tế, đặc biệt là trong các kết cấu công trình lớn và phức tạp.

4.1. Ý nghĩa khoa học

Việc áp dụng phương pháp so sánh và Nguyên lý cực trị Gauss có ý nghĩa lớn trong việc phát triển các phương pháp tính toán kỹ thuật hiện đại. Phương pháp này mở ra hướng nghiên cứu mới trong lĩnh vực phân tích kết cấu và tối ưu kết cấu.

4.2. Ứng dụng thực tiễn

Phương pháp so sánh có thể được áp dụng rộng rãi trong thực tế, đặc biệt là trong các kết cấu công trình như cầu, nhà cao tầng, và các công trình công nghiệp. Phương pháp này giúp đảm bảo độ bền và ổn định của kết cấu, từ đó nâng cao hiệu quả thiết kế và thi công.

Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật xây dựng công trình dân dụng và công nghiệp, việc tính toán kết cấu chịu tải trọng tĩnh là một vấn đề then chốt nhằm đảm bảo an toàn và hiệu quả sử dụng công trình. Theo ước tính, hơn 70% các công trình xây dựng hiện nay áp dụng các phương pháp tính toán nội lực và chuyển vị để đánh giá độ bền và độ ổn định của kết cấu. Luận văn này tập trung nghiên cứu phương pháp so sánh dựa trên nguyên lý cực trị Gauss để tính toán kết cấu, một phương pháp mới được đề xuất nhằm nâng cao độ chính xác và hiệu quả trong giải bài toán cơ học kết cấu.

Mục tiêu nghiên cứu cụ thể là xây dựng và áp dụng phương pháp so sánh để giải các bài toán cơ học kết cấu chịu tải trọng tĩnh, đồng thời phát triển chương trình máy tính hỗ trợ tính toán. Phạm vi nghiên cứu tập trung vào các kết cấu dầm, khung và tấm trong môi trường đàn hồi, đồng nhất và đẳng hướng, với dữ liệu thực nghiệm và mô phỏng được thực hiện tại trường Đại học Dân lập Hải Phòng trong giai đoạn 2015-2017.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp một công cụ tính toán mới, giúp giảm thiểu sai số và tăng tốc độ xử lý trong thiết kế kết cấu, góp phần nâng cao chất lượng công trình xây dựng và giảm thiểu rủi ro trong quá trình thi công và khai thác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Nguyên lý cực trị Gauss: Được phát triển từ nguyên lý chuyển vị ảo và nguyên lý D’Alembert, nguyên lý này cho phép biến bài toán cân bằng lực thành bài toán tìm cực tiểu của một phiếm hàm lượng cưỡng bức. Đại lượng biến phân trong nguyên lý có thể là chuyển vị, vận tốc hoặc gia tốc, tùy theo cách tiếp cận. Phương pháp này mở rộng khả năng giải các bài toán cơ học vật rắn biến dạng bằng cách so sánh hệ cần tính với một hệ so sánh có lời giải đã biết.

2. Cơ học kết cấu và lý thuyết đàn hồi: Các khái niệm về ứng suất, biến dạng, nội lực (mômen uốn, lực cắt, lực dọc trục) và các phương trình cân bằng tĩnh được sử dụng để mô tả trạng thái cơ học của kết cấu. Liên hệ ứng suất - biến dạng theo mô hình đàn hồi đồng nhất, đẳng hướng với các hằng số vật liệu như mô đun Young, hệ số Poisson được áp dụng để xác định phản ứng của kết cấu dưới tải trọng.

Các khái niệm chính bao gồm: chuyển vị (u, v, w), biến dạng (ε_ij), ứng suất (σ_ij), nội lực (M_ij, Q_ii, N_ij), độ cứng uốn (EJ), và lượng cưỡng bức Z biểu diễn dưới dạng tích phân các đại lượng trên.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm số liệu thực nghiệm từ các mô hình kết cấu dầm và khung, dữ liệu mô phỏng số từ chương trình máy tính được phát triển dựa trên phương pháp nguyên lý cực trị Gauss. Cỡ mẫu nghiên cứu gồm khoảng 30 mô hình kết cấu với các điều kiện biên và tải trọng khác nhau.

Phương pháp phân tích chủ yếu là phân tích biến phân và giải phương trình vi phân cân bằng của kết cấu, kết hợp với phương pháp so sánh hệ cần tính với hệ so sánh có lời giải đã biết để tìm cực tiểu của lượng cưỡng bức. Quá trình nghiên cứu được thực hiện trong vòng 24 tháng, bao gồm giai đoạn khảo sát lý thuyết, xây dựng mô hình toán học, lập trình và kiểm nghiệm kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp so sánh: Phương pháp nguyên lý cực trị Gauss cho phép giảm sai số tính toán nội lực và chuyển vị xuống dưới 5% so với các phương pháp truyền thống như phần tử hữu hạn, đồng thời rút ngắn thời gian tính toán khoảng 30%.

2. Tính ứng dụng rộng rãi: Phương pháp được áp dụng thành công cho các bài toán dầm một nhịp, dầm liên tục và khung chịu tải trọng tĩnh với các điều kiện biên khác nhau, cho kết quả nội lực và chuyển vị phù hợp với thực tế và các nghiên cứu trước đó.

3. Tính ổn định và duy nhất của nghiệm: Qua phân tích phiếm hàm lượng cưỡng bức, nghiệm của bài toán luôn tồn tại và duy nhất, đảm bảo tính toán kết cấu có độ tin cậy cao.

4. Khả năng mở rộng: Phương pháp có thể mở rộng để giải các bài toán phức tạp hơn như bài toán siêu tĩnh, bài toán có tải trọng động hoặc điều kiện biên phức tạp, nhờ vào việc lựa chọn hệ so sánh phù hợp.

Thảo luận kết quả

Nguyên nhân của hiệu quả trên là do phương pháp so sánh tận dụng được lời giải đã biết của hệ so sánh để giảm thiểu lượng cưỡng bức, từ đó tìm ra lời giải gần đúng nhất cho hệ cần tính. So với các phương pháp truyền thống như phương pháp lực, chuyển vị hay phần tử hữu hạn, phương pháp này không chỉ đơn giản hóa bài toán mà còn giảm thiểu sai số tích lũy do rời rạc hóa.

Kết quả phù hợp với các nghiên cứu gần đây trong lĩnh vực cơ học kết cấu, đồng thời mở ra hướng tiếp cận mới cho việc giải các bài toán phức tạp trong kỹ thuật xây dựng. Việc trình bày dữ liệu qua biểu đồ so sánh sai số và thời gian tính toán giữa các phương pháp cho thấy rõ ưu thế vượt trội của phương pháp so sánh.

Đề xuất và khuyến nghị

1. Áp dụng rộng rãi phương pháp so sánh trong thiết kế kết cấu: Khuyến nghị các đơn vị thiết kế và thi công công trình dân dụng, công nghiệp áp dụng phương pháp này để nâng cao độ chính xác và hiệu quả tính toán nội lực, chuyển vị trong vòng 1-2 năm tới.

2. Phát triển phần mềm tính toán chuyên dụng: Đề xuất xây dựng và hoàn thiện phần mềm dựa trên phương pháp nguyên lý cực trị Gauss, tích hợp các module tính toán dầm, khung, tấm với giao diện thân thiện, nhằm hỗ trợ kỹ sư trong công tác thiết kế và kiểm tra kết cấu.

3. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo, hội thảo chuyên sâu về phương pháp so sánh và nguyên lý cực trị Gauss cho cán bộ kỹ thuật, giảng viên và sinh viên trong 6-12 tháng tới để phổ biến kiến thức và kỹ năng áp dụng.

4. Mở rộng nghiên cứu ứng dụng: Khuyến khích nghiên cứu tiếp tục mở rộng phương pháp cho các bài toán động lực học, siêu tĩnh và các kết cấu phức tạp hơn, đồng thời phối hợp với các viện nghiên cứu để thử nghiệm thực tế trong 3-5 năm tới.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu: Giúp nâng cao kỹ năng tính toán nội lực và chuyển vị, áp dụng phương pháp mới để tối ưu hóa thiết kế, giảm thiểu sai sót và chi phí thi công.

2. Giảng viên và nghiên cứu sinh ngành kỹ thuật xây dựng: Cung cấp cơ sở lý thuyết và phương pháp nghiên cứu mới, làm tài liệu tham khảo cho giảng dạy và nghiên cứu khoa học.

3. Chuyên gia kiểm định và giám sát công trình: Hỗ trợ đánh giá chính xác hơn về độ an toàn và hiệu quả của kết cấu trong quá trình thi công và khai thác.

4. Nhà phát triển phần mềm kỹ thuật: Là cơ sở để phát triển các công cụ tính toán kết cấu hiện đại, tích hợp phương pháp nguyên lý cực trị Gauss nhằm nâng cao tính cạnh tranh và ứng dụng thực tiễn.

Câu hỏi thường gặp

1. Phương pháp nguyên lý cực trị Gauss khác gì so với phương pháp phần tử hữu hạn?
   Phương pháp nguyên lý cực trị Gauss dựa trên nguyên lý lượng cưỡng bức tối thiểu và so sánh hệ cần tính với hệ so sánh có lời giải đã biết, giúp giảm sai số và tăng tốc độ tính toán. Trong khi đó, phương pháp phần tử hữu hạn rời rạc hóa toàn bộ kết cấu và giải hệ phương trình đại số lớn, có thể tốn thời gian và dễ phát sinh sai số tích lũy.

2. Phương pháp này có áp dụng được cho kết cấu chịu tải trọng động không?
   Có thể mở rộng áp dụng cho bài toán động lực học bằng cách lựa chọn hệ so sánh phù hợp và bổ sung các thành phần lực quán tính trong phiếm hàm lượng cưỡng bức, tuy nhiên cần nghiên cứu thêm để đảm bảo độ chính xác.

3. Cỡ mẫu nghiên cứu có đủ lớn để khẳng định tính hiệu quả của phương pháp?
   Nghiên cứu sử dụng khoảng 30 mô hình kết cấu với các điều kiện khác nhau, đủ để đánh giá tính khả thi và hiệu quả ban đầu. Tuy nhiên, khuyến nghị mở rộng nghiên cứu với cỡ mẫu lớn hơn và đa dạng hơn trong tương lai.

4. Phần mềm tính toán được phát triển có thể tích hợp với các phần mềm thiết kế hiện hành không?
   Phần mềm được xây dựng theo chuẩn mở, có khả năng tích hợp với các phần mềm CAD và BIM phổ biến, giúp kỹ sư dễ dàng áp dụng trong quy trình thiết kế hiện đại.

5. Phương pháp có giới hạn nào về loại kết cấu hay điều kiện biên không?
   Phương pháp phù hợp với các kết cấu đàn hồi, đồng nhất, đẳng hướng và chịu tải trọng tĩnh. Với các kết cấu phức tạp hơn hoặc vật liệu phi tuyến, cần điều chỉnh mô hình và phương pháp so sánh cho phù hợp.

Kết luận

• Phương pháp nguyên lý cực trị Gauss là một công cụ hiệu quả và chính xác để tính toán nội lực và chuyển vị của kết cấu chịu tải trọng tĩnh.
• Nghiên cứu đã xây dựng thành công mô hình toán học và chương trình máy tính hỗ trợ tính toán dựa trên phương pháp này.
• Kết quả thực nghiệm và mô phỏng cho thấy phương pháp giảm sai số và thời gian tính toán so với các phương pháp truyền thống.
• Phương pháp có tiềm năng mở rộng ứng dụng cho các bài toán phức tạp hơn trong kỹ thuật xây dựng.
• Đề xuất triển khai áp dụng rộng rãi và phát triển phần mềm chuyên dụng trong vòng 1-3 năm tới nhằm nâng cao chất lượng thiết kế và thi công công trình.

Hành động tiếp theo: Các đơn vị thiết kế và nghiên cứu nên phối hợp triển khai đào tạo, thử nghiệm thực tế và phát triển phần mềm để ứng dụng phương pháp nguyên lý cực trị Gauss trong thực tiễn xây dựng.
