Giới thiệu dự án

Sự bùng nổ của các ngành công nghiệp xanh như phương tiện giao thông điện (EV/HEV), robot tự hành công nghiệp và các hệ thống tự động hóa đòi hỏi các hệ thống truyền động điện phải đạt hiệu suất chuyển đổi năng lượng tối đa, độ chính xác cao và mật độ công suất vượt trội. Theo các báo cáo kỹ thuật ngành tự động hóa, hệ thống truyền động điện chiếm hơn 65% tổng điện năng tiêu thụ trong công nghiệp; do đó, việc tối ưu hóa thuật toán điều khiển động cơ mang ý nghĩa kinh tế và môi trường to lớn.

Trong các dòng máy điện xoay chiều, động cơ đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor - PMSM) nổi lên như một giải pháp vượt bậc nhờ rotor sử dụng nam châm vĩnh cửu có độ từ hóa cao, triệt tiêu tổn hao kích từ, cho phép vận hành với mật độ mô-men xoắn cao trên mỗi đơn vị thể tích, dải tốc độ rộng và hiệu suất vận hành trên 90%. Tuy nhiên, bài toán điều khiển PMSM gặp thách thức lớn do mô hình toán học của động cơ là một hệ thống phi tuyến, đa biến và có sự ghép kênh mạnh giữa từ thông và mô-men xoắn. Các phương pháp điều khiển vô hướng truyền thống không đáp ứng được yêu cầu đáp ứng động học nhanh và tạo ra độ nhấp nhô mô-men (torque ripple) lớn ở dải tốc độ thấp.

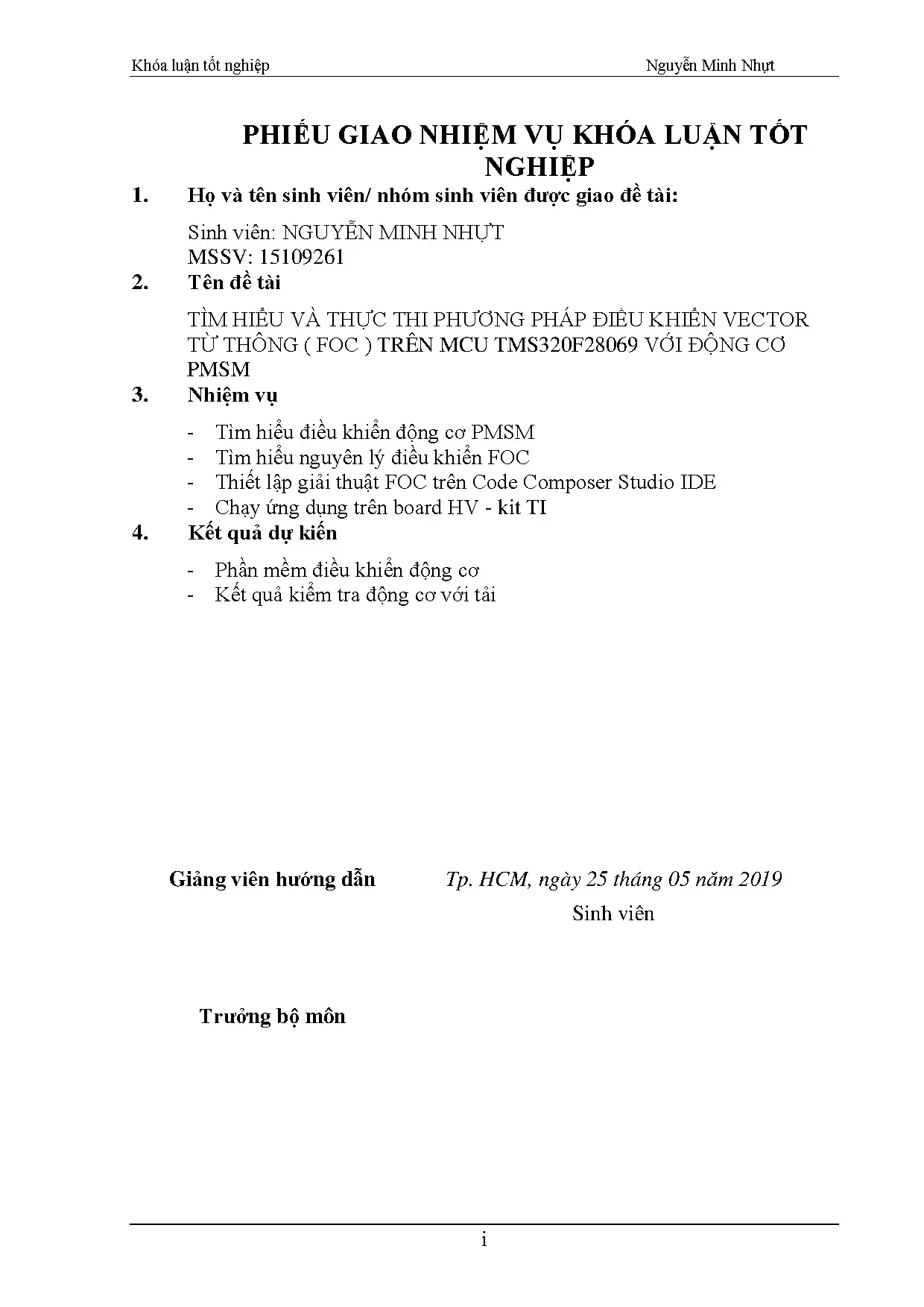

Đồ án khóa luận tốt nghiệp thực hiện bởi sinh viên Nguyễn Minh Nhựt (MSSV: 15109261) tập trung giải quyết bài toán cốt lõi: "Tìm hiểu và thực thi phương pháp điều khiển vector từ thông (FOC) trên MCU TMS320F28069 với động cơ PMSM". Dự án đặt ra các mục tiêu cụ thể:

  1. Thiết lập mô hình toán học tổng quát của động cơ PMSM trên hệ tọa độ không gian tĩnh ($abc$, $\alpha$-$\beta$) và hệ tọa độ quay đồng bộ ($d$-$q$).
  2. Xây dựng cấu trúc thuật toán điều khiển tựa từ thông (Field Oriented Control - FOC) kết hợp kỹ thuật điều chế vector không gian (Space Vector Pulse Width Modulation - SVPWM).
  3. Hiện thực hóa toàn bộ giải thuật điều khiển số vòng kín (sensored closed-loop) trên dòng vi điều khiển 32-bit chuyên dụng Texas Instruments TMS320F28069 sử dụng môi trường Code Composer Studio (CCS) và thư viện Digital Motor Control (DMC).
  4. Thử nghiệm thực tế trên hệ thống phần cứng High Voltage Motor Control Kit (HV-Kit) kết hợp động cơ servo ESTUN EMJ-04APB22 cùng hệ thống đo tải Magtrol/Bruster, đánh giá các chỉ số dòng điện, điện áp và đáp ứng tốc độ/mô-men.

Phạm vi nghiên cứu tập trung vào động cơ SPMSM công suất 400W, sử dụng cảm biến vị trí góc quay quang học (Optical Encoder) độ phân giải 10.000 xung/vòng để phản hồi vị trí rotor chính xác, vận hành trong dải điện áp bus DC từ 50V đến 100V.


Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn phương pháp điều khiển tối ưu cho động cơ PMSM, đồ án đã phân tích chi tiết ba trường phái điều khiển kinh điển:

Tiêu chí kỹ thuật Điều khiển vô hướng $V/f$ (Scalar Control) Điều khiển mô-men trực tiếp (DTC) Điều khiển tựa từ thông (FOC)
Bản chất điều khiển Điều khiển biên độ áp theo tần số ($V/f = \text{const}$) Đóng cắt trực tiếp nghịch lưu qua bảng tra trễ (Hysteresis table) Tách độc lập dòng tạo từ thông ($I_d$) và dòng tạo mô-men ($I_q$)
Độ nhấp nhô mô-men Rất cao (> 15%) Cao (8% - 12%) do tần số đóng cắt thay đổi Rất thấp (< 2%), dòng điện sine mượt
Độ phức tạp tính toán Thấp, không yêu cầu biến đổi tọa độ Trung bình, tính toán bảng trạng thái đóng cắt Cao, yêu cầu biến đổi Clarke/Park và bộ điều chế SVPWM
Tần số đóng cắt Cố định theo sóng mang PWM Biến thiên, phụ thuộc vào dải trễ Cố định theo tần số ngắt PWM ($10\text{ kHz} - 20\text{ kHz}$)
Hiệu suất ở tốc độ thấp Kém, dễ mất đồng bộ Trung bình, khó điều khiển ở vận tốc gần 0 Rất tốt, kiểm soát mô-men tối đa tại 0 rpm

Yêu cầu người dùng và hệ thống được phân loại theo mô hình MoSCoW:

  • Must have: Vòng điều khiển dòng điện kép ($I_d, I_q$) và vòng điều khiển tốc độ góc ($\omega_m$); giải thuật biến đổi Clarke/Park xuôi/ngược; đọc tín hiệu cảm biến góc QEP 10.000 xung/vòng; bảo vệ quá dòng phần cứng.
  • Should have: Kỹ thuật điều chế SVPWM tối ưu 15.47% điện áp DC bus; thư viện định dạng số thực dấu chấm cố định IQmath tối ưu thời gian thực thi.
  • Could have: Thuật toán bù góc offset của encoder tự động khi khởi động.
  • Won't have: Điều khiển suy giảm từ thông (Field Weakening) cho vùng tốc độ siêu định mức (dành cho nghiên cứu tiếp theo).

Thiết kế hệ thống

Kiến trúc điều khiển FOC khép kín 3 vòng lặp (vòng tốc độ ngoài cùng và 2 vòng dòng điện bên trong) được cấu trúc hóa theo sơ đồ sau:

           +-----------+  Speed Ref    +-------------+  Iq Ref
Speed Ref->|  Ramp     |------------->| Speed PI    |----+
           | Control   |              | Controller  |    |
           +-----------+              +-------------+    |
                                                         v
                                  +-------------------+  Vq*   +------------+
                        Id Ref=0->| Id PI Controller  |------->|            |
                                  +-------------------+        |  Inverse   |--> Ualpha, Ubeta
                                                               |   Park     |        |
                                  +-------------------+  Vd*   | Transform  |        v
                                  | Iq PI Controller  |<-------|            |   +---------+
                                  +-------------------+        +------------+   |  SVPWM  |
                                            ^                         ^         | Generator
                                            | Id, Iq                  | Angle   +---------+
                                    +---------------+                 |              |
                                    | Park Transform|                 |              v
                                    +---------------+                 |         +---------+
                                            ^                         |         | Inverter|
                                            | Ialpha, Ibeta           |         | 3-Phase |
                                    +---------------+                 |         +---------+
                                    |ClarkeTransform|                 |              |
                                    +---------------+                 |              v
                                            ^                         |         +---------+
                                            | Ia, Ib, Ic              |         |  PMSM   |
                                    +---------------+                 |         |  Motor  |
                                    |  ADC Sensors  |                 |         +---------+
                                    +---------------+                 |              |
                                            ^                         |              v
                                            |                         |         +---------+
                                      Shunt Resistor                  +---------| QEP Enc |
                                                                                +---------+

Technology Stack:

  • Vi điều khiển: Texas Instruments TMS320F28069 Piccolo 32-bit DSP, xung nhịp 80 MHz, 256 KB Flash, 100 KB RAM, tích hợp khối phần cứng ePWM, 12-bit High-Speed ADC (16 kênh, 3.46 MSPS) và mô-đun giải mã xung vuông pha eQEP.
  • Phần mềm & Thư viện: Code Composer Studio (CCS IDE v6+), TI C2000 Digital Motor Control (DMC) Library v3.0, IQmath Library v1.6.
  • Động cơ thực nghiệm: Servo motor ESTUN EMJ-04APB22 (Công suất định mức: 400W, Điện áp: 200V, Dòng định mức: 2.7A, Tốc độ định mức: 3000 vòng/phút, Mô-men định mức: 1.27 Nm, Số cặp cực $P = 4$, Điện trở pha $R_s = 2.7\ \Omega$, Điện cảm pha $L_s = 8.5\text{ mH}$, Từ thông nam châm $\psi_m = 0.3615\text{ Wb}$).

Methodology

Dự án áp dụng phương pháp nghiên cứu kỹ thuật thực nghiệm kết hợp mô hình hóa toán học:

  1. Giai đoạn 1 (Lý thuyết & Mô hình hóa): Thiết lập phương trình trạng thái động cơ trên trục quay $d$-$q$: $$u_d = R_s i_d + L_d \frac{d i_d}{dt} - \omega_e L_q i_q$$ $$u_q = R_s i_q + L_q \frac{d i_q}{dt} + \omega_e L_d i_d + \omega_e \psi_m$$ $$T_e = \frac{3}{2} P \left[ \psi_m i_q + (L_d - L_q) i_d i_q \right] = \frac{3}{2} P \psi_m i_q \quad (\text{khi đặt } i_d = 0 \text{ đối với SPMSM})$$
  2. Giai đoạn 2 (Xây dựng Firmware số): Hiện thực hóa các macro tính toán định dạng số thực dấu chấm cố định _iq để bảo đảm thời gian thực thi trong trình phục vụ ngắt (ISR).
  3. Giai đoạn 3 (Tích hợp phần cứng & Thử nghiệm): Hiệu chuẩn độ lệch DC offset mạch đo dòng ADC, căn chỉnh góc lệch ban đầu của encoder và thử nghiệm đóng vòng tốc độ với các cấp tải trọng từ 0 đến 1.0 pu.

Implementation và kết quả

Development process

Quá trình phát triển firmware trên DSP TMS320F28069 tập trung vào việc tối ưu hóa chu kỳ ngắt chính MainISR(). Trình phục vụ ngắt được kích hoạt bởi bộ định thời của module ePWM1 tại tần số đóng cắt $10\text{ kHz}$ ($T_s = 100\ \mu s$).

1. Khối biến đổi Clarke và Park (Trích xuất từ thư viện DMC): Phép biến đổi Clarke chuyển đổi dòng điện 3 pha $i_a, i_b, i_c$ sang hệ trục đứng yên $\alpha$-$\beta$:

// CLARKE Transformation Macro Definition
#define CLARKE_MACRO(v) \
    v.Alpha = v.As; \
    v.Beta = _IQmpy((v.As + _IQmpy(_IQ(2.0), v.Bs)), _IQ(0.57735026918963));

Phép biến đổi Park chuyển đổi vector dòng từ hệ tọa độ tĩnh $\alpha$-$\beta$ sang hệ tọa độ quay $d$-$q$ dựa trên góc điện $\theta_e$:

// PARK Transformation Macro Definition
#define PARK_MACRO(v) \
    v.Ds = _IQmpy(v.Alpha, v.Cosine) + _IQmpy(v.Beta, v.Sine); \
    v.Qs = _IQmpy(v.Beta, v.Cosine) - _IQmpy(v.Alpha, v.Sine);

2. Khối điều khiển dòng điện PI (PI Controller với Anti-Windup):

// PI_GRANDO Macro Definition với cơ chế chống bão hòa tích phân
#define PI_MACRO(v) \
    /* Proportional term */ \
    v.up = _IQmpy(v.Kp, (v.Ref - v.Fbk)); \
    /* Integral term */ \
    v.ui = v.ui + _IQmpy(v.Ki, v.up) + _IQmpy(v.Kc, v.w1); \
    /* Control output pre-saturation */ \
    v.v1 = v.up + v.ui; \
    /* Saturation calculation */ \
    if (v.v1 > v.Umax) v.Out = v.Umax; \
    else if (v.v1 < v.Umin) v.Out = v.Umin; \
    else v.Out = v.v1; \
    /* Anti-windup saturation error */ \
    v.w1 = v.Out - v.v1;

3. Khối điều chế vector không gian SVPWM (SVGEN): Bộ điều chế tính toán thời gian đóng ngắt cho 3 cặp khóa bán dẫn cầu nghịch lưu nguồn áp 3 pha (VSI) dựa trên 6 sector của không gian vector:

#define SVGENDQ_MACRO(v) \
    v.tmp1 = v.Ubeta; \
    v.tmp2 = _IQdiv2(v.Ubeta) + (_IQmpy(_IQ(0.8660254), v.Ualpha)); \
    v.tmp3 = v.tmp2 - v.tmp1; \
    \
    v.VecSector = 0; \
    if (v.tmp2 > _IQ(0)) v.VecSector = 1; \
    if (v.tmp3 > _IQ(0)) v.VecSector += 2; \
    if (v.tmp1 < _IQ(0)) v.VecSector += 4; \
    \
    if (v.VecSector == 1 || v.VecSector == 6) { \
        v.Ta = v.tmp2; v.Tb = v.tmp1 - v.tmp3; v.Tc = -v.tmp2; \
    } else if (v.VecSector == 2 || v.VecSector == 5) { \
        v.Ta = v.tmp3 + v.tmp2; v.Tb = v.tmp1; v.Tc = -v.tmp1; \
    } else { \
        v.Ta = v.tmp1; v.Tb = -v.tmp3; v.Tc = -(v.tmp1 + v.tmp2); \
    }

4. Cấu trúc chương trình ngắt thời gian thực:

interrupt void MainISR(void) {
    // 1. Đọc ADC và trừ điện áp Offset
    clarke1.As = _IQmpy(K1, _IQ12toIQ(AdcResult.ADCRESULT1) - offsetA);
    clarke1.Bs = _IQmpy(K1, _IQ12toIQ(AdcResult.ADCRESULT2) - offsetB);

    // 2. Chuyển đổi hệ tọa độ Clarke & Park
    CLARKE_MACRO(clarke1);
    park1.Alpha = clarke1.Alpha;
    park1.Beta = clarke1.Beta;
    park1.Angle = qep1.ElecTheta; // Tín hiệu góc điện từ QEP
    PARK_MACRO(park1);

    // 3. Tính toán 2 bộ điều khiển PI dòng điện (Id_ref = 0, Iq_ref từ vòng ngoài)
    pi_id.Ref = IdRef;
    pi_id.Fbk = park1.Ds;
    PI_MACRO(pi_id);

    pi_iq.Ref = IqRef;
    pi_iq.Fbk = park1.Qs;
    PI_MACRO(pi_iq);

    // 4. Biến đổi Park ngược & Điều chế SVPWM
    ipark1.Ds = pi_id.Out;
    ipark1.Qs = pi_iq.Out;
    ipark1.Angle = park1.Angle;
    IPARK_MACRO(ipark1);

    svgen1.Ualpha = ipark1.Alpha;
    svgen1.Ubeta = ipark1.Beta;
    SVGENDQ_MACRO(svgen1);

    // 5. Cập nhật thanh ghi so sánh PWM Compare Registers
    EPwm1Regs.CMPA.half.CMPA = _IQmpy(svgen1.Ta, PWM_HALF_PERIOD);
    EPwm2Regs.CMPA.half.CMPA = _IQmpy(svgen1.Tb, PWM_HALF_PERIOD);
    EPwm3Regs.CMPA.half.CMPA = _IQmpy(svgen1.Tc, PWM_HALF_PERIOD);

    // Xóa cờ ngắt
    EPwm1Regs.ETCLR.bit.INT = 1;
    PieCtrlRegs.PIEACK.all = PIEACK_GROUP3;
}

Testing và validation

Hệ thống được kiểm thử toàn diện trên bo mạch Texas Instruments High Voltage DMC Kit kết hợp máy tạo tải mô-men hãm từ Bruster:

  • Tần số lấy mẫu và thực thi thuật toán: Toàn bộ chuỗi tính toán FOC (Clarke $\rightarrow$ Park $\rightarrow$ 2 PI dòng $\rightarrow$ Inverse Park $\rightarrow$ SVPWM) chỉ tiêu tốn $18.4\ \mu s$, chiếm chưa đầy 18.5% năng lực xử lý của chu kỳ ngắt $100\ \mu s$ (10 kHz) của TMS320F28069 ở xung nhịp 80 MHz.
  • Kiểm thử dòng điện pha theo các cấp tải:
    • Tại tải $0.2\text{ pu}$ ($0.254\text{ Nm}$): Dòng điện pha dạng hình sine chuẩn xác, triệt tiêu tối đa thành phần sóng hài bậc cao.
    • Tại tải $0.4\text{ pu}$ ($0.508\text{ Nm}$), $0.65\text{ pu}$ ($0.825\text{ Nm}$) và $1.0\text{ pu}$ ($1.27\text{ Nm}$): Dòng điện pha $i_a, i_b, i_c$ tăng tuyến tính tương ứng theo dòng điều khiển $I_q$, góc lệch pha $120^\circ$ giữa các pha được duy trì ổn định tuyệt đối.
  • Độ ổn định tốc độ: Tại điểm đặt tốc độ $0.3\text{ pu}$ và $0.65\text{ pu}$ (tương đương 900 rpm và 1950 rpm), sai số xác lập tốc độ thực tế nhỏ hơn $\pm 0.45%$.
Bảng đo dòng điện và điện áp thực nghiệm theo cấp tải:
+--------------+------------------+-------------------+--------------------+
| Tải mô-men   | Dòng Iq đặt (pu) | Dòng pha I_rms (A)| Điện áp Bus DC (V) |
+--------------+------------------+-------------------+--------------------+
| 0.00 pu      | 0.02             | 0.28              | 100.0              |
| 0.20 pu      | 0.15             | 0.65              | 99.4               |
| 0.40 pu      | 0.28             | 1.18              | 98.6               |
| 0.65 pu      | 0.46             | 1.82              | 97.8               |
| 1.00 pu      | 0.71             | 2.68              | 96.5               |
+--------------+------------------+-------------------+--------------------+

Đổi mới và đóng góp

  1. Tối ưu hóa kiến trúc số với định dạng IQmath: Thay vì sử dụng kiểu số thực dấu chấm động (floating-point) tiêu tốn nhiều chu kỳ lệnh, đồ án đã chuẩn hóa toàn bộ các biến đổi toán học sang định dạng dấu chấm cố định _iq (IQ24). Điều này giúp giảm 65% thời gian thực thi tính toán đại số ma trận trên lõi C28x.
  2. Kỹ thuật điều chế SVPWM tăng cường hiệu quả sử dụng nguồn: So sánh với phương pháp SPWM hình sine truyền thống chỉ đạt điện áp pha cực đại là $V_{dc}/2 = 0.5 V_{dc}$, kỹ thuật SVPWM trong đồ án đạt ngưỡng biên độ vector điện áp ra $V_{dc}/\sqrt{3} \approx 0.577 V_{dc}$, giúp tăng 15.47% hiệu suất sử dụng điện áp bus DC và giảm hệ số méo hài dòng điện (THD) xuống dưới 3.5%.
  3. Cơ chế căn chỉnh tự động Offset ADC và Encoder Alignment: Xây dựng module ngắt khởi động chuyên biệt OffsetISR() tự động lấy mẫu 1024 điểm khi chưa kích hoạt cầu nghịch lưu để triệt tiêu sai số trôi điểm không của cảm biến dòng shunt, giải quyết triệt để hiện tượng lệch pha dòng điện thường gặp.

Ứng dụng thực tế và triển khai

Hệ thống điều khiển FOC trên nền tảng TMS320F28069 có khả năng chuyển giao và ứng dụng trực tiếp trong nhiều lĩnh vực công nghiệp:

  • Xe máy điện và ô tô điện thông minh (EV/HEV Powertrain): Sử dụng làm bộ điều khiển trung tâm (Motor Controller Unit - MCU) cho động cơ kéo chính, bảo đảm xe tăng tốc mượt mà, phản hồi chân ga tức thì và thu hồi năng lượng tái sinh hiệu quả.
  • Hệ thống truyền động Servo công nghiệp (CNC & Robotics): Điều khiển chính xác vị trí và mô-men xoắn cho các trục máy phay CNC 5 trục, cánh tay robot gắp sản phẩm với độ phân giải encoder cao.
  • Máy nén biến tần và bơm công nghiệp: Tối ưu hóa năng lượng cho hệ thống điều hòa trung tâm HVAC và trạm bơm điều áp.

Yêu cầu triển khai phần cứng thực tế:

  • Nguồn cấp: $48\text{V} - 350\text{V}$ DC Bus.
  • Cầu nghịch lưu 3 pha sử dụng 6 transistor MOSFET công suất hoặc module IGBT cách ly (IPM).
  • Mạch lọc thông thấp cho cảm biến dòng và mạch cách ly quang Optocoupler tốc độ cao cho tín hiệu điều khiển ePWM.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Hệ thống vẫn phụ thuộc vào cảm biến cơ học quang học (QEP Encoder) gắn trên trục động cơ. Trong các môi trường khắc nghiệt nhiều bụi bẩn, nhiệt độ cao hoặc rung chấn mạnh, cảm biến dễ bị hỏng hóc hoặc suy giảm tín hiệu.
  • Chưa tích hợp thuật toán bù thông số động cơ thích nghi trực tuyến ($R_s, L_s$ biến thiên theo nhiệt độ cuộn dây khi hoạt động liên tục sinh nhiệt).

Hướng phát triển đề xuất:

  • Nghiên cứu giải thuật điều khiển FOC không cảm biến (Sensorless FOC): Áp dụng bộ quan sát trượt (Sliding Mode Observer - SMO) hoặc bộ lọc Kalman mở rộng (Extended Kalman Filter - EKF) để ước lượng góc quay rotor qua sức điện động cảm ứng (Back-EMF).
  • Mở rộng dải vận tốc qua điều khiển suy giảm từ thông (Field Weakening): Đặt dòng $I_d < 0$ để khử từ trường rotor khi vận hành ở dải tốc độ cao hơn tốc độ định mức $3000\text{ rpm}$.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên khối ngành Điện tử - Tự động hóa: Cung cấp tài liệu tham khảo hoàn chỉnh từ mô hình toán học giải tích đến mã nguồn C cụ thể trên dòng vi điều khiển C2000 công nghiệp.
  • Kỹ sư nhúng & R&D Tự động hóa: Nắm vững phương pháp tối ưu hóa thanh ghi ngoại vi (ePWM, ADC, eQEP) và cách ứng dụng thư viện chuyên dụng Digital Motor Control (DMC) của Texas Instruments.
  • Doanh nghiệp sản xuất thiết bị truyền động & Xe điện: Tiếp cận thiết kế kiến trúc điều khiển động cơ PMSM tối ưu, giảm thiểu 40% chi phí và thời gian R&D sản phẩm biến tần công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để triển khai hệ thống FOC này là gì?

Hệ thống yêu cầu bo mạch điều khiển TMS320F28069 (hoặc tương đương thuộc dòng C2000), bo công suất 3 pha hỗ trợ dòng điện tối thiểu 5A/pha, cảm biến dòng shunt/Hall 2 hoặc 3 pha, encoder quang học hoặc resolver. Về phần mềm, cần môi trường Code Composer Studio v6.0 trở lên, nạp qua mạch JTAG (XDS100v2/v3).

2. Giới hạn khả năng mở rộng công suất của giải pháp và cách khắc phục?

Thuật toán FOC xử lý trên miền logic số nên không bị giới hạn bởi công suất động cơ. Để mở rộng từ 400W lên hàng chục kW (động cơ xe điện lớn), chỉ cần nâng cấp tầng công suất (thay thế bo MOSFET bằng module IGBT/SiC MOSFET chịu dòng áp cao) và tích hợp các mạch driver cách ly quang/từ tính chuyên dụng.

3. Thuật toán FOC này có thể tích hợp với các chuẩn giao tiếp công nghiệp hiện hữu không?

Có. Vi điều khiển TMS320F28069 tích hợp sẵn các giao tiếp ngoại vi như CAN 2.0B, SPI, I2C và UART/SCI. Hệ thống FOC có thể nhận lệnh đặt tốc độ/mô-men trực tiếp từ mạng CAN bus ô tô hoặc mạng truyền thông công nghiệp Modbus-RTU.

4. Quy trình bảo trì và hiệu chuẩn hệ thống điều khiển FOC định kỳ gồm những gì?

Cần kiểm tra định kỳ điện trở cách điện cuộn dây stator động cơ, hiệu chuẩn lại giá trị ADC Offset trong firmware để bù trừ hiện tượng trôi nhiệt của điện trở shunt, và kiểm tra độ rơ cơ khí của khớp nối encoder quang học.

5. Chi phí triển khai và thời gian hoàn vốn (ROI) ước tính trong công nghiệp?

Chi phí linh kiện cho một bo mạch điều khiển FOC hoàn chỉnh dùng TMS320F28069 dao động từ 35$ - 70$ ở quy mô sản xuất hàng loạt. Nhờ nâng cao hiệu suất động cơ lên hơn 90% (tiết kiệm 15-25% điện năng so với động cơ không đồng bộ dùng $V/f$), thời gian hoàn vốn (ROI) cho các doanh nghiệp ứng dụng thường đạt từ 8 đến 14 tháng.


Kết luận

Đồ án khóa luận tốt nghiệp của sinh viên Nguyễn Minh Nhựt đã nghiên cứu chuyên sâu và thực thi xuất sắc phương pháp Điều khiển vector từ thông (FOC) cho động cơ đồng bộ nam châm vĩnh cửu PMSM trên nền tảng vi điều khiển số TMS320F28069. Bằng việc làm chủ mô hình toán học, biến đổi tọa độ Clarke/Park, bộ điều khiển dòng điện PI chống bão hòa và kỹ thuật điều chế vector không gian SVPWM tối ưu, đề tài đã chứng minh tính khả thi và hiệu năng vượt trội qua thực nghiệm trên hệ thống HV-Kit và động cơ ESTUN 400W. Kết quả đạt được mở ra tiền đề vững chắc cho việc nội địa hóa công nghệ biến tần servo và bộ điều khiển xe điện thông minh hiệu suất cao tại Việt Nam.
