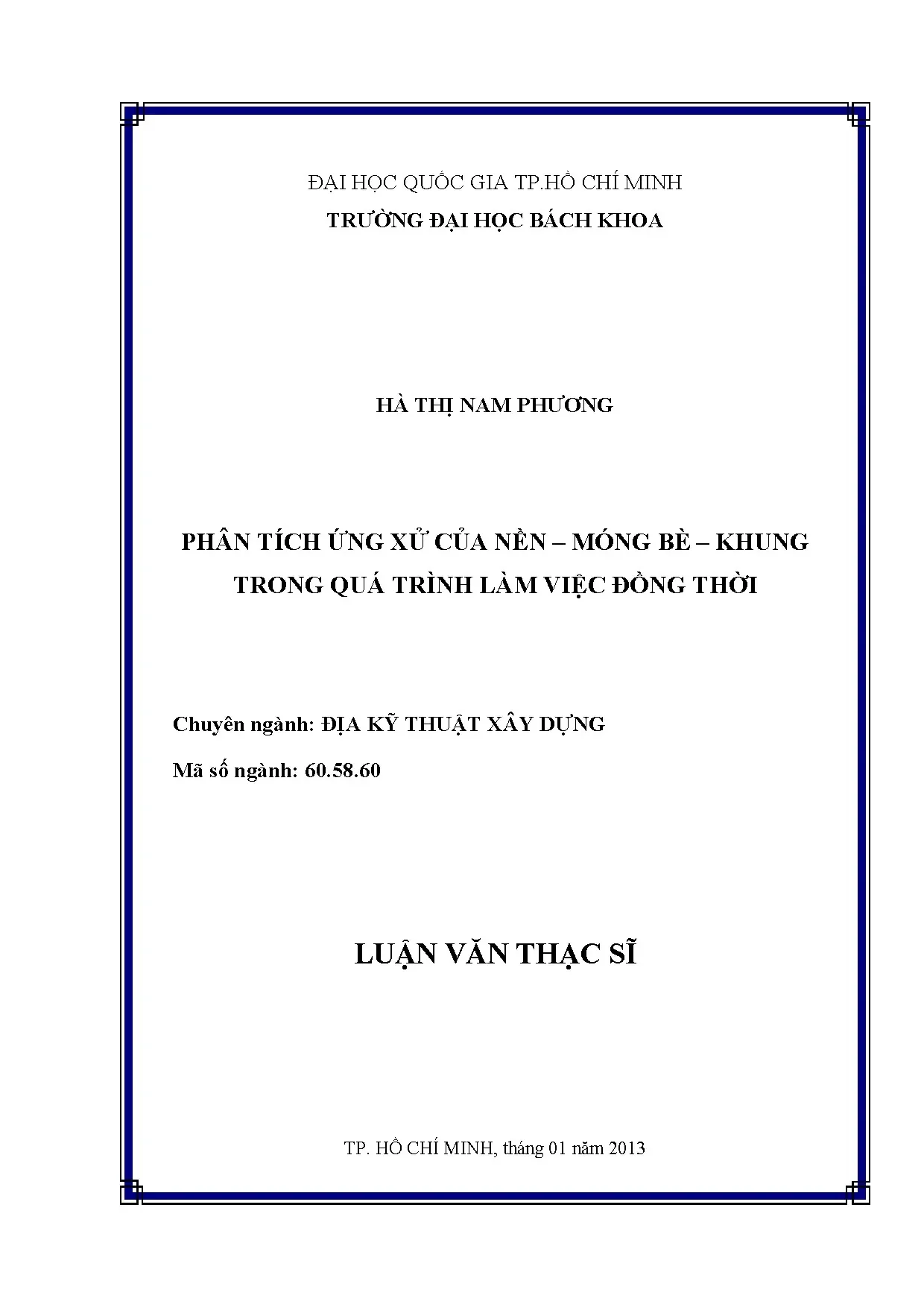

Luận Văn Thạc Sĩ Về Ứng Xử Nền Móng Bè Khung Trong Địa Kỹ Thuật Xây Dựng

Luận văn thạc sĩ phân tích ứng xử nền móng bè khung trong xây dựng, cung cấp cái nhìn sâu sắc về địa kỹ thuật và thiết kế công trình.

• Tác giả: Hà Thị Nam Phương
• Người hướng dẫn: TS. Bùi Trường Sơn
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Phân Tích Ứng Xử Nền Móng Bè Khung Trong Địa Kỹ Thuật Xây Dựng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC KẾT QUẢ NGHIÊN CỨU TÍNH TOÁN CHO NỀN ĐẤT – MÓNG – KHUNG TRONG QUÁ TRÌNH LÀM VIỆC ĐỒNG THỜI
• 1.1. Phương pháp tách riêng phần kết cấu bên trên và nền móng để tính toán
• 1.2. Những quy luật ứng xử nổi bật trong quá trình tính toán cho nền đất – móng bè – khung kết cấu bên trên làm việc đồng thời
• 1.3. Các tiếp cận lý thuyết cơ bản cho tính toán nền đất – móng bè – khung kết cấu bên trên làm việc đồng thời
• 1.4. Phương pháp phần tử hữu hạn tính toán nhà nhiều tầng với khung kết cấu và nền móng làm việc đồng thời
• 1.5. Nhận xét và phương hướng của đề tài
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN VÀ MỘT SỐ MÔ HÌNH ĐẤT NỀN
• 2.1. Cơ sở lý thuyết của phương pháp phần tử hữu hạn
• 2.2. Cơ sở lý thuyết các mô hình vật liệu trong tính toán kết cấu
• 2.3. Giới thiệu phần mềm tính toán kết cấu – móng – nền làm việc đồng thời
• 2.4. Nhận xét chương
• 3. CHƯƠNG 3: ỨNG XỬ CỦA KHUNG KẾT CẤU – MÓNG BÈ – NỀN LÀM VIỆC ĐỒNG THỜI
• 3.1. Giới thiệu công trình – đặc điểm địa chất khu vực xây dựng
• 3.2. Xác định các đặc trưng cơ lý đất nền phục vụ tính toán
• 3.3. Tính toán sự làm việc đồng thời của khung – móng bè – nền với mô hình đàn hồi
• 3.4. Kết luận chương
• KẾT LUẬN
• KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Tổng quan về các kết quả nghiên cứu tính toán cho nền đất móng khung trong quá trình làm việc đồng thời

Phân tích ứng xử của nền móng bè và khung xây dựng trong điều kiện làm việc đồng thời là một lĩnh vực quan trọng trong địa kỹ thuật. Nghiên cứu này tập trung vào việc tách riêng phần kết cấu bên trên và nền móng để tính toán. Phương pháp này giúp xác định rõ ràng các đặc tính của kết cấu và nền đất, từ đó đưa ra các quy luật ứng xử nổi bật trong quá trình tính toán. Các nghiên cứu lý thuyết và thực nghiệm cho thấy phản lực đất nền phụ thuộc vào độ cứng của móng và loại đất nền. Việc tính toán ứng suất tiếp xúc dưới móng cứng vẫn là một vấn đề phức tạp, đòi hỏi sự kết hợp giữa lý thuyết và thực tiễn. Kết quả nghiên cứu cho thấy rằng việc mô phỏng sự làm việc đồng thời của nền đất, móng bè, và khung kết cấu có thể giúp cải thiện độ chính xác trong thiết kế và tính toán. Những quy luật ứng xử này không chỉ ảnh hưởng đến độ lún mà còn đến nội lực trong kết cấu bên trên.

1.1. Phương pháp tách riêng phần kết cấu bên trên và nền móng để tính toán

Phương pháp tách riêng phần kết cấu bên trên và nền móng là một trong những phương pháp tính toán cơ bản trong địa kỹ thuật xây dựng. Nguyên nhân của việc tách riêng này là do sự khác biệt trong ứng xử của kết cấu và nền móng, cũng như khối lượng tính toán lớn khi làm việc đồng thời. Kết cấu bên trên thường được xem như ngàm hoặc khớp tại chân cột, trong khi nền móng được tính độc lập với các tải trọng từ bên trên. Tuy nhiên, phương pháp này có những mâu thuẫn trong quá trình mô hình hóa, khi mà các biến dạng do lún lệch của nền hay uốn của bản móng không được tính đến. Điều này dẫn đến sự cần thiết phải phát triển các phương pháp tính toán mới, cho phép mô phỏng sự tương tác giữa nền đất và kết cấu bên trên một cách chính xác hơn.

1.2. Những quy luật ứng xử nổi bật trong quá trình tính toán

Trong quá trình tính toán cho nền đất, móng bè, và khung kết cấu, các quy luật ứng xử nổi bật đã được xác định. Tính toán ứng suất tiếp xúc hay phản lực đất nền tác dụng lên đáy móng vẫn là một vấn đề phức tạp. Các nghiên cứu cho thấy rằng độ cứng của móng và loại đất nền ảnh hưởng lớn đến sự phân bố ứng suất. Khi tải trọng tăng lên, ứng suất tiếp xúc dưới móng cứng có xu hướng trở nên phẳng hơn, điều này có thể dẫn đến sự phát triển ứng suất tại các vùng góc của kết cấu. Việc hiểu rõ các quy luật này không chỉ giúp cải thiện độ chính xác trong tính toán mà còn hỗ trợ trong việc thiết kế các công trình bền vững và an toàn.

II. Cơ sở lý thuyết của phương pháp phần tử hữu hạn và một số mô hình đất nền

Phương pháp phần tử hữu hạn (PPPTHH) là một công cụ mạnh mẽ trong địa kỹ thuật xây dựng. Phương pháp này cho phép mô phỏng sự làm việc đồng thời của nền đất, móng bè, và khung kết cấu. Cơ sở lý thuyết của PPPTHH dựa trên việc rời rạc hóa các phương trình vi phân đạo hàm riêng, cho phép giải quyết các bài toán phức tạp trong lĩnh vực kỹ thuật. Việc sử dụng PPPTHH giúp xác định ứng suất và biến dạng trong các phần tử riêng lẻ, từ đó đưa ra các kết quả chính xác hơn trong tính toán. Các mô hình vật liệu trong tính toán kết cấu cũng đóng vai trò quan trọng, giúp mô phỏng chính xác ứng xử của đất nền dưới tác động của tải trọng. Sự phát triển của các công cụ tính toán hiện đại đã tạo điều kiện thuận lợi cho việc áp dụng PPPTHH trong thực tiễn.

2.1. Cơ sở lý thuyết của phương pháp phần tử hữu hạn

PPPTHH là một phương pháp số được phát triển để giải quyết các bài toán trong địa kỹ thuật. Phương pháp này cho phép mô phỏng các điều kiện biên phức tạp và ứng xử phi tuyến của vật liệu. Việc rời rạc hóa các phương trình vi phân theo không gian nghiên cứu giúp tạo ra các phương trình ma trận, liên hệ giữa số liệu đầu vào và đầu ra tại các điểm nút. Điều này cho phép tính toán chính xác hơn về ứng suất và biến dạng trong các phần tử đất. Sự phát triển của PPPTHH đã mở ra nhiều cơ hội mới trong việc nghiên cứu và thiết kế các công trình xây dựng, đặc biệt là trong việc mô phỏng sự tương tác giữa nền đất và kết cấu bên trên.

2.2. Giới thiệu phần mềm tính toán kết cấu móng nền làm việc đồng thời

Phần mềm tính toán dựa trên PPPTHH đã được phát triển để hỗ trợ các kỹ sư trong việc mô phỏng sự làm việc đồng thời của nền đất, móng bè, và khung kết cấu. Phần mềm này cho phép thực hiện các tính toán phức tạp trong thời gian ngắn, giúp tiết kiệm thời gian và nâng cao độ chính xác trong thiết kế. Các mô hình vật liệu và điều kiện biên có thể được điều chỉnh linh hoạt, cho phép người dùng khảo sát nhiều kịch bản khác nhau. Việc so sánh kết quả tính toán với các số liệu quan trắc thực tế cũng giúp cải thiện độ tin cậy của các mô hình, từ đó hỗ trợ các kỹ sư trong việc đưa ra các quyết định thiết kế hợp lý.

III. Ứng xử của khung kết cấu móng bè nền làm việc đồng thời

Nghiên cứu ứng xử của khung kết cấu, móng bè, và nền trong điều kiện làm việc đồng thời là rất quan trọng. Việc xác định các đặc trưng cơ lý của đất nền phục vụ cho tính toán là bước đầu tiên trong quá trình này. Các nghiên cứu cho thấy rằng sự tương tác giữa các bộ phận này có ảnh hưởng lớn đến phân bố ứng suất và nội lực trong kết cấu. Khi mô phỏng sự làm việc đồng thời, các yếu tố như độ cứng của khung và móng, cũng như loại đất nền cần được xem xét kỹ lưỡng. Kết quả tính toán cho thấy rằng việc tính toán cho nền đất – móng – khung kết cấu làm việc đồng thời có thể giúp giảm thiểu độ lún và cải thiện độ bền của công trình.

3.1. Giới thiệu công trình đặc điểm địa chất khu vực xây dựng

Đặc điểm địa chất của khu vực xây dựng có ảnh hưởng lớn đến ứng xử của nền đất, móng bè, và khung kết cấu. Việc khảo sát địa chất giúp xác định các thông số cơ lý của đất nền, từ đó đưa ra các giải pháp thiết kế phù hợp. Các yếu tố như độ sâu của tầng đất, loại đất, và mức độ ổn định của nền đất cần được xem xét kỹ lưỡng. Sự hiểu biết về đặc điểm địa chất không chỉ giúp cải thiện độ chính xác trong tính toán mà còn hỗ trợ trong việc đưa ra các quyết định thiết kế hợp lý, đảm bảo an toàn cho công trình.

3.2. Tính toán sự làm việc đồng thời của khung móng bè nền với mô hình đàn hồi

Tính toán sự làm việc đồng thời của khung, móng bè, và nền là một phần quan trọng trong thiết kế công trình. Việc sử dụng mô hình đàn hồi giúp mô phỏng chính xác ứng xử của các bộ phận này dưới tác động của tải trọng. Kết quả tính toán cho thấy rằng sự tương tác giữa các bộ phận có thể làm thay đổi đáng kể phân bố ứng suất và nội lực trong kết cấu. Điều này nhấn mạnh tầm quan trọng của việc tính toán đồng thời, giúp cải thiện độ bền và ổn định của công trình trong thực tế.

Nội dung chính

Tổng quan nghiên cứu

Trong thực tiễn thiết kế xây dựng công trình cao tầng, hơn 80% các bài toán kết cấu trước đây thường áp dụng phương pháp tách riêng kết cấu bên trên và nền móng để tính toán độc lập. Cách tiếp cận truyền thống này giả định chân cột là liên kết ngàm cứng hoặc khớp lý tưởng trên mặt phẳng không biến dạng, đồng thời xem phản lực nền đất phân bố tuyến tính đơn giản. Tuy nhiên, đối với các công trình quy mô từ 10 đến 16 tầng xây dựng trên nền đất yếu hoặc trung bình, sự tương tác cơ học giữa nền đất, móng bè và khung kết cấu diễn ra liên tục và đồng thời, khiến độ lún lệch và nội lực thực tế sai khác đáng kể so với mô hình giải tích tách rời. Vấn đề nghiên cứu trọng tâm của luận văn là phân tích bản chất ứng xử tương tác không gian ba chiều của hệ nền đất, móng bè và khung nhà nhiều tầng trong điều kiện nền đất ổn định sau cố kết. Mục tiêu cụ thể là xác định chính xác trường ứng suất, biến dạng trong nền đất, đánh giá quy luật phân bố ứng suất tiếp xúc đáy móng bè và định lượng sự phân bố lại nội lực trong các cấu kiện khung và vách chịu lực. Nghiên cứu được triển khai trên cơ sở số liệu địa chất và hồ sơ thiết kế công trình thực tế tại khu vực đô thị, với móng bè chịu tải trọng lớn đặt trên địa tầng nhiều lớp phức tạp. Ý nghĩa thực tiễn của công trình thể hiện ở việc nâng cao độ chính xác dự báo lún lệch lên trên 90% so với kết quả quan trắc hiện trường, đồng thời giúp tối ưu hóa từ 10% đến 15% khối lượng vật liệu bê tông cốt thép cho hệ đài móng và kết cấu thân, hạn chế triệt để nguy cơ nứt vách và lún lệch nguy hiểm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng hệ thống phân tích dựa trên sự tích hợp giữa lý thuyết cơ học môi trường biến dạng liên tục và phương pháp phần tử hữu hạn. Hai nền tảng lý thuyết cốt lõi được áp dụng gồm lý thuyết đàn hồi tuyến tính mở rộng và lý thuyết phần tử hữu hạn dựa trên nguyên lý cực tiểu thế năng kết hợp phương pháp xấp xỉ Galerkin. Mô hình nghiên cứu thiết lập liên kết không gian ba chiều toàn diện, trong đó nền đất được mô phỏng bằng các phần tử khối 8 nút với ma trận độ cứng tích phân thể tích, móng bè được mô hình hóa bằng phần tử tấm chịu uốn có 4 bậc tự do tại mỗi nút, và khung kết cấu bên trên gồm hệ thanh một chiều chịu lực dọc và uốn. Bốn khái niệm chuyên ngành then chốt được phân tích chuyên sâu gồm: tensor ứng suất với ba đại lượng bất biến bậc nhất, bậc hai, bậc ba; hệ số bất biến Lode dao động trong phạm vi từ âm 1 đến dương 1 phản ánh trạng thái ứng suất khối; mô đun tổng biến dạng thay đổi theo phạm vi ứng suất tác dụng; và biểu đồ ứng suất tiếp xúc đáy móng dạng yên ngựa thay thế cho giả thiết phản lực nền Winkler cổ điển.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được trích xuất trực tiếp từ hồ sơ khảo sát địa chất công trình cao tầng thực tế với 5 hố khoan sâu từ 30m đến 50m, cung cấp đầy đủ 12 chỉ tiêu cơ lý mẫu đất như góc ma sát trong, lực dính, mô đun biến dạng và hệ số Poisson trong khoảng từ 0.25 đến 0.35. Cỡ mẫu nghiên cứu bao gồm tập hợp 16 tầng kết cấu điển hình kết hợp lưới chia hơn 12.000 phần tử hữu hạn không gian nhằm đảm bảo độ hội tụ số chính xác. Phương pháp chọn mẫu là phương pháp chọn mẫu điển hình có chủ đích, tập trung vào dạng công trình khung vách bê tông cốt thép đặt trên móng bè toàn khối chịu tải trọng tiêu chuẩn lớn. Luận văn lựa chọn phương pháp phân tích phần tử hữu hạn vì đây là công cụ có khả năng giải quyết bài toán biên phức tạp, xử lý đồng thời ma trận độ cứng tổng thể của cả ba môi trường vật liệu khác nhau mà các phương pháp giải tích cổ điển không thể thực hiện. Quá trình tính toán số được tiến hành bằng công cụ phần mềm chuyên dụng, phân tích trạng thái cân bằng tĩnh qua phép tích phân số Gauss hai phương và đối chiếu trực tiếp với chuỗi dữ liệu quan trắc độ lún hiện trường trong giai đoạn hoàn thành công trình từ năm 2012 đến năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, nghiên cứu phát hiện hiện tượng tập trung ứng suất rất mạnh tại các vị trí góc và biên của công trình ở 3 đến 4 tầng đầu tiên. Khi tính toán đồng thời, ứng suất và lực dọc trong các vách chịu lực tại góc tầng chân tăng gấp 3 lần, tương đương mức tăng 300% so với phương pháp tách riêng, trong khi ứng suất ở khu vực trung tâm giảm đi xấp xỉ 3 lần, tức giảm khoảng 67%.

Thứ hai, biểu đồ ứng suất tiếp xúc thực tế dưới đáy móng bè không phẳng mà có dạng hình yên ngựa đặc trưng, với ứng suất tại mép móng cao hơn từ 35% đến 50% so với khu vực trung tâm do ảnh hưởng của biến dạng dẻo cục bộ và độ cứng hữu hạn của bản móng.

Thứ ba, độ cứng không gian của hệ tường và vách bên trên có tác dụng ngăn cản rõ rệt sự phát triển của độ lún lệch. Mặc dù độ lún tuyệt đối ở tâm móng bè chỉ biến thiên dưới 5% giữa hai phương pháp, nhưng độ chênh lún giữa tâm và góc móng khi xét làm việc đồng thời giảm tới 40% so với khi tính toán móng độc lập.

Thứ tư, từ tầng thứ 4 trở lên đối với công trình 16 tầng, quy luật biến dạng và phân bố nội lực trong các cấu kiện khung giữa hai phương pháp tính toán gần như tiệm cận nhau, với mức sai số ghi nhận dưới 4.5%.

Thảo luận kết quả

Nguyên nhân căn bản của sự phân bố lại nội lực xuất phát từ việc các vách chịu lực theo phương dọc và phương ngang của kết cấu bên trên sở hữu độ cứng chống uốn lớn hơn nhiều lần so với bản móng bè. Hệ tường này hoạt động như một dầm liên hợp cao tầng, truyền tải trọng từ khu vực trung tâm sang các vùng biên và góc móng, làm thay đổi hoàn toàn sơ đồ chịu lực chân cột. Khi so sánh với các nghiên cứu giải tích dựa trên mô hình hệ số phản lực nền Winkler, mô hình phần tử hữu hạn đồng thời cho thấy độ lún lệch thực tế nhỏ hơn 30% đến 45%, phản ánh đúng bản chất làm việc nguyên khối của công trình. Toàn bộ chuỗi dữ liệu này có thể được trực quan hóa hiệu quả thông qua biểu đồ đường đồng mức ứng suất tiếp xúc đáy móng và bảng so sánh trực quan lực dọc chân cột giữa hai sơ đồ tính. Ý nghĩa kỹ thuật cốt lõi là giúp kỹ sư tránh được tình trạng thiếu an toàn nghiêm trọng tại các góc vách tầng trệt do tính toán thiếu nội lực, đồng thời không lãng phí vật liệu cốt thép ở các vùng giữa móng.

Đề xuất và khuyến nghị

Chuyển đổi bắt buộc quy trình thiết kế sang mô hình tương tác đồng thời 3D. Các đơn vị tư vấn thiết kế cần áp dụng mô hình phần tử hữu hạn tích hợp Nền - Móng - Khung cho toàn bộ công trình cao trên 10 tầng, đặt mục tiêu kiểm soát sai số nội lực dưới 8% và hoàn thiện quy trình chuẩn hóa trong vòng 6 tháng kể từ khi phê duyệt dự án.

Tăng cường cục bộ tiết diện và mật độ cốt thép cho 3 đến 4 tầng khối đế. Kỹ sư kết cấu cần chủ động tăng lượng cốt thép chịu cắt và uốn tại các góc vách chịu lực thêm 25% đến 30% so với kết quả tính toán tách riêng, áp dụng trực tiếp vào hồ sơ thiết kế kỹ thuật thi công nhằm triệt tiêu nguy cơ nứt bê tông do ứng suất tập trung.

Chuẩn hóa công tác khảo sát địa kỹ thuật để xác định mô đun biến dạng thực tế. Đơn vị khảo sát địa chất và chủ đầu tư phải thực hiện tối thiểu từ 3 đến 5 hố khoan sâu kết hợp thí nghiệm nén ba trục để xác định chính xác mô đun tổng biến dạng Eo thay vì chỉ dùng mô đun đàn hồi quy ước, hoàn thành đầy đủ trong thời hạn 30 ngày khảo sát hiện trường.

Thiết lập hệ thống quan trắc độ lún đa điểm liên tục trong suốt vòng đời dự án. Ban quản lý dự án cùng nhà thầu quan trắc cần bố trí mạng lưới từ 8 đến 12 mốc đo lún chuẩn tại tâm và 4 góc móng bè, thực hiện đo đạc với chu kỳ 7 đến 14 ngày một lần trong giai đoạn thi công và duy trì tần suất 3 tháng một lần trong 24 tháng vận hành để hiệu chỉnh thông số mô hình tính.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các kỹ sư thiết kế kết cấu công trình, những người trực tiếp hưởng lợi từ phương pháp tính toán mô phỏng 3D giúp định lượng chính xác độ lún lệch và ứng suất góc vách, ứng dụng cụ thể trong việc tối ưu hóa chiều dày móng bè từ 1.5m đến 2.5m cho các tòa nhà từ 12 đến 25 tầng.

Nhóm thứ hai là các kỹ sư địa kỹ thuật và địa chất công trình, được cung cấp phương pháp luận chuẩn xác để lựa chọn và chuyển đổi 12 thông số cơ lý đất nền vào các phần mềm phần tử hữu hạn chuyên dụng, phục vụ đánh giá độ lún ổn định sau 100% quá trình cố kết.

Nhóm thứ ba là giảng viên, học viên cao học và sinh viên ngành Xây dựng công trình, có thể khai thác luận văn như một tài liệu học thuật hoàn chỉnh gồm hơn 80 trang phân tích lý thuyết phần tử hữu hạn, ma trận độ cứng và phương pháp biến phân trong các học phần từ 45 đến 60 tiết.

Nhóm thứ tư là các cơ quan quản lý chất lượng và đơn vị thẩm tra thiết kế, sử dụng các kết quả nghiên cứu làm tiêu chí đối chiếu tin cậy nhằm đánh giá mức độ an toàn chịu lực của hệ móng bè khung vách, đảm bảo công trình đáp ứng chỉ số độ nghiêng cho phép dưới 0.002 theo tiêu chuẩn hiện hành.

Câu hỏi thường gặp

Tại sao phương pháp tách riêng kết cấu và nền móng truyền thống lại tiềm ẩn nhiều rủi ro kỹ thuật?
Phương pháp truyền thống giả định chân cột ngàm cứng tuyệt đối, bỏ qua hoàn toàn độ lún lệch của nền đất và biến dạng uốn của bản móng. Thực tế cho thấy sự tương tác làm việc đồng thời khiến ứng suất tại các góc vách tầng chân tăng đột biến tới 300%, nếu tính riêng rẽ sẽ dẫn đến thiết kế thiếu cốt thép chịu lực, gây nứt vách tầng dưới sau 1 đến 2 năm khai thác.

Biểu đồ ứng suất tiếp xúc đáy móng bè dạng hình yên ngựa có ý nghĩa như thế nào trong bố trí cốt thép?
Biểu đồ hình yên ngựa phản ánh ứng suất tập trung rất lớn tại mép móng và giảm dần về phía trung tâm với mức chênh lệch từ 35% đến 50%. Kỹ sư cần bố trí tăng cường mật độ thép chịu uốn và chịu cắt ở dải mép móng bè trong phạm vi 2 đến 3 mét tính từ biên, thay vì phân bố cốt thép đều trên toàn bộ diện tích đáy móng.

Sự phân bố lại nội lực diễn ra rõ nét nhất ở những tầng nào của tòa nhà cao tầng?
Hiện tượng phân bố lại nội lực tập trung chủ yếu tại 3 đến 4 tầng đầu tiên của khối đế, nơi hệ vách chịu lực phát huy tối đa khả năng kháng uốn liên hợp với móng bè. Từ tầng thứ 4 trở lên, sai lệch nội lực giữa hai phương pháp giảm xuống dưới 5%, cho phép kỹ sư tính toán kết cấu thân trên theo các sơ đồ khung thông thường.

Cần thu thập những thông số địa chất quan trọng nào để mô phỏng chính xác hệ nền móng làm việc đồng thời?
Mô hình yêu cầu tối thiểu 5 thông số địa kỹ thuật cốt lõi gồm: mô đun tổng biến dạng Eo, hệ số Poisson từ 0.25 đến 0.35, lực dính hiệu quả c, góc ma sát trong phi và dung trọng tự nhiên gamma. Việc thu thập từ 3 hố khoan khảo sát đạt chuẩn giúp ma trận độ cứng nền đất mô phỏng chính xác trên 90% phản lực thực tế.

Áp dụng tính toán tương tác đồng thời có giúp tối ưu hóa chi phí đầu tư xây dựng không?
Có, việc mô phỏng chính xác giúp giảm từ 10% đến 15% khối lượng bê tông cốt thép tại các khu vực trung tâm móng bè và cột giữa do không còn bị tính toán thiên về an toàn quá mức. Đồng thời, giải pháp này triệt tiêu hoàn toàn chi phí xử lý sự cố nứt kết cấu, vốn có thể chiếm từ 5% đến 8% tổng giá trị gói thầu móng.

Kết luận

• Luận văn đã chứng minh sự cần thiết tất yếu của việc mô phỏng tương tác đồng thời ba thành phần Nền đất, Móng bè và Khung kết cấu bằng phương pháp phần tử hữu hạn 3D.
• Làm rõ quy luật ứng suất tập trung tăng gấp 3 lần tại các vách góc ở 3 đến 4 tầng chân công trình, đồng thời ứng suất trung tâm giảm tương ứng 67%.
• Xác lập biểu đồ ứng suất tiếp xúc đáy móng bè có dạng hình yên ngựa với độ lún lệch tổng thể giảm 40% nhờ độ cứng kháng uốn của hệ vách bên trên.
• Khẳng định tính chính xác vượt trội của mô hình số khi độ lún tính toán đạt mức tương đồng trên 90% so với số liệu quan trắc thực tế tại hiện trường.
• Cung cấp cơ sở khoa học tin cậy giúp tối ưu hóa từ 10% đến 15% khối lượng vật liệu xây dựng và đảm bảo an toàn tuyệt đối cho công trình từ 10 đến 16 tầng.

Đóng góp lớn nhất của công trình là thiết lập quy trình tính toán số chuẩn xác, giải quyết mâu thuẫn tồn tại lâu năm giữa thiết kế kết cấu và địa kỹ thuật. Về định hướng tiếp theo trong giai đoạn 2025 đến 2027, các nghiên cứu cần tiếp tục mở rộng mô hình tương tác phi tuyến tính theo thời gian cố kết và phân tích ảnh hưởng của tải trọng động gió động, động đất lên hệ kết cấu. Quý độc giả, chuyên gia và kỹ sư hãy chủ động ứng dụng phương pháp tính toán tương tác đồng thời vào các dự án thực tế ngay hôm nay để nâng cao chất lượng và hiệu quả kinh tế cho mọi công trình cao tầng.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Mục đích của đề tài Đề tài: Phân tích ứng xử của nền – móng bè – khung trong quá trình làm việc đồng thời được thực hiện với mục đích: - Phân tích và lựa chọn thông số đất nền phù hợp với bài toán. Tính toán xác định phân bố ứng suất và biến dạng của nền đất dưới tác dụng của các tải trọng của công trình và ảnh hưởng của độ lún lên sự phân bố nội lực của kết cấu. - Đánh giá sự phân bố độ lún, phân bố ứng suất cũng như nội lực trong móng bè khi mô phỏng bằng Phương pháp phần tử hữu hạn (PPPTHH). - Tiến hành phân tích và tính toán lại nội lực của hệ khung kết cấu bên trên khi mô phỏng nền đất và công trình làm việc đồng thời.

Ý nghĩa thực tiễn của đề tài Cơ sở tổng hợp kết quả tính toán mô phỏng và so sánh với các kết quả quan trắc giúp các kỹ sư thiết kế hiểu và phân tích đúng đắn hơn sự phân bố ứng suất và biến dạng trong hệ nền đất – móng bè – khung kết cấu trong điều kiện làm việc đồng thời. Từ đó, lựa chọn được phương án kết cấu – nền móng phù hợp. Phương pháp nghiên cứu – Công cụ sử dụng - Việc tính toán mô phỏng và phân tích bài toán được thực hiện nhờ sự trợ giúp của phần mềm trên cơ sở PPPTHH. - Các số liệu sử dụng cho luận văn được lấy từ công trình thực tế.

- Kết quả tính toán được so sánh với kết quả quan trắc thực tế. Phạm vi nghiên cứu Phân tích sự tương tác của hệ nền đất – móng bè – khung làm việc đồng thời trong điều kiện nền đất ổn định tại một thời điểm. TỔNG QUAN VỀ CÁC KẾT QUẢ NGHIÊN CỨU TÍNH TOÁN CHO NỀN ĐẤT – MÓNG – KHUNG TRONG QUÁ TRÌNH LÀM VIỆC ĐỒNG THỜI 1. Phương pháp tách riêng phần kết cấu bên trên và nền móng để tính toán Đây là phương pháp tính toán cơ bản được trình bày trong các giáo trình và tiêu chuẩn.

Nguyên nhân tính toán tách riêng có thể hiểu do sự phân chia công việc giữa kỹ sư kết cấu và kỹ sư địa chất, đặc trưng ứng xử khác biệt của kết cấu bên trên và nền móng bên dưới cũng như khối lượng tính toán khi khung kết cấu – nền móng làm việc đồng thời là rất lớn. Các đặc tính của kết cấu có thể được xác định một cách rõ ràng và thường giới hạn trong miền đàn hồi, trong khi các tính chất của đất thu thập được thông qua khảo sát địa chất công trình, thí nghiệm và các phần tử đất thường ứng xử với biến dạng phi tuyến. Kết cấu bên trên được xem là ngàm hoặc khớp tại chân cột để giải ra nội lực dưới tác dụng của tải trọng bản thân và ngoại lực. Kết cấu móng được tính độc lập với các tải trọng từ bên trên truyền xuống các điểm tương ứng với vị trí chân cột Với phương pháp này, móng thường được xem như đặt trên nền đàn hồi và có thể chọn biểu đồ phản lực nền theo đặc điểm của móng: - Móng xem như tuyệt đối cứng (phản lực nền phân bố tuyến tính).

Mâu thuẫn của phương pháp thể hiện rõ trong quá trình mô hình hóa từng phần để tính toán. Kết cấu bên trên luôn được mô hình là ngàm hay khớp dưới chân cột trên một mặt phẳng hoàn toàn cứng, bất chấp các biến dạng do lún lệch của nền hay uốn của bản móng. Nền móng luôn được gán với các tải trọng từ kết cấu bên trên (được tính với sơ đồ đàn hồi) truyền xuống và được giải với các thành tựu hiện có của Cơ học đất, cho dù kết cấu bên trên được giả thiết là mềm dẻo hay có độ cứng hữu hạn đi chăng nữa. Những quy luật ứng xử nổi bật trong quá trình tính toán cho nền đất – móng bè – khung kết cấu bên trên làm việc đồng thời Tính toán ứng suất tiếp xúc hay phản lực đất nền tác dụng lên đáy móng cho đến nay vẫn còn là một vấn đề phức tạp.

Các nghiên cứu lý thuyết và thực nghiệm cho thấy phản lực đất nền phụ thuộc vào các điều kiện như: - Độ cứng của móng: ảnh hưởng đến cách lan truyền tải trọng từ móng vào đất. - Loại và trạng thái đất nền: ảnh hưởng đến sự hình thành các khu vực biến dạng dẻo trong đất [1][3]. Theo bài toán phân bố ứng suất tiếp xúc của lý thuyết bán không gian biến dạng tuyến tính dưới móng cứng, tại mép móng cứng ứng suất tăng lên đạt đến giá trị lớn vô hạn. Điều này không xảy ra trong thực tế vì trị số ứng suất bị hạn chế bởi giới hạn chảy của vật liệu cũng như độ cứng của đất.

Dưới mép móng cứng sẽ xuất hiện những biến dạng dẻo còn dư, làm cho ứng suất thực tế sẽ nhỏ hơn nhiều so với tính toán lý thuyết [11]. Sự phân bố áp suất thực tế dưới móng cứng trên một nền đàn hồi nhớt có dạng như hình 1. Đường cong phân bố ứng suất tiếp xúc dưới đế móng cứng tròn 1. Theo thực tế, bị hạn chế bởi giới hạn chảy của đất 2.

Theo tính toán lý thuyết Khi tăng tải trên móng bè, đồ thị ứng suất tiếp xúc trở nên phẳng hơn và chỉ thay đổi hình dạng khi tiến đến trạng thái giới hạn. Tuy nhiên, tải trọng của kết cấu thực bên trên móng bè hiếm khi tiến đến giá trị tới hạn. Do đó, trong phần lớn các trường hợp, biểu đồ ứng suất tiếp xúc dưới móng bè của một công trình có độ cứng tương đối lớn sẽ có hình yên ngựa. Biểu đồ ứng suất tiếp xúc không bẳng phẳng rõ ràng sẽ ảnh hưởng đến nội lực của khung kết cấu bên trên.

Thông thường, độ cứng của bản móng bè nhỏ hơn đáng kể so với độ cứng của các tường, do đó phần lớn nội lực sinh ra do lún lệch sẽ được chịu bởi các tường chịu lực theo phương dọc và phương ngang của kết cấu bên trên, gây ra sự phát triển ứng suất tại các vùng góc [13]. Một ví dụ tính toán thiết kế công trình 16 tầng tại St. Petersburg và những mâu thuẫn đặc trưng rút ra khi so sánh giữa tính toán tách riêng và cho nền đất – móng bè – khung kết cấu làm việc đồng thời thể hiện ở hình 1. Sơ đồ biến dạng và các đường đồng mức lún (m) của bản móng và đất xung quanh khi thiết kế tách riêng nền móng – kết cấu bên trên.

Sơ đồ biến dạng và các đường đồng mức lún (m) của bản móng và đất xung quanh khi thiết kế cho nền đất – móng bè – kết cấu bên trên làm việc đồng thời. -7- Như vậy, khi tính toán tách biệt, các tải trọng từ kết cấu bên trên sẽ gây lún cho nền đất và uốn cho bản móng. Nhưng trên thực tế, các tường chịu lực của công trình sẽ ngăn cản lún lệch phát triển. Nếu kể đến độ cứng của tường và xem móng bè – tường chịu lực là một kết cấu nguyên khối, đặc tính biến dạng của đất nền dưới công trình sẽ giống như ứng xử dưới một tấm cứng.

Giá trị lún tuyệt đối ở phần trung tâm thay đổi không đáng kể nên có thể xem như tính toán cho nền đất – móng bè – kết cấu bên trên làm việc đồng thời không làm ảnh hưởng đến kết quả. Khảo sát sự thay đổi nội lực trong kết cấu bên trên: (a) (b) Hình 1. Đường đồng mức nội lực trong các tường chịu lực theo phương ngang (a) Khi tính toán tách riêng, không kể đến biến dạng của đất (b) Theo tính toán cho nền đất – nền móng – kết cấu bên trên làm việc đồng thời -8- Phần góc thấp hơn của tường chịu lực (trong khoảng 3 – 4 tầng đầu tiên) có ứng suất tăng gấp 3 lần trong khi vùng trung tâm giảm đi 3 lần. Đây là phần tường cung cấp khả năng kháng uốn cho kết cấu bên trên.

Từ tầng 4 trở đi, cả phương pháp tính toán kết hợp và tách riêng hầu như giống nhau về sơ đồ biến dạng và ứng suất. Các tiếp cận lý thuyết cơ bản cho tính toán nền đất – móng bè – khung kết cấu bên trên làm việc đồng thời Kết quả chính của tính toán cho nền đất – móng – khung kết cấu bên trên làm việc đồng thời là sự phân bố lại ứng suất trong nền đất và nội lực của kết cấu bên trên. Lún lệch sẽ giảm đi (so với tính toán không kể đến độ cứng của kết cấu bên trên) và kết cấu đạt được nội lực mới do lún lệch. Một số Tiêu chuẩn xây dựng nước ngoài đã có những khuyến cáo trong thiết kế nhằm kể đến ảnh hưởng của tương tác này, tuy nhiên cho đến nay ứng dụng tính toán cho nền đất – móng – khung kết cấu bên trên làm việc đồng thời vẫn chưa rộng rãi vì các máy tính điện tử phải tính toán cùng lúc kết cấu bên trên và đất nền ở dạng không gian ba chiều, sử dụng các mô hình ứng dụng PPPTHH với khối lượng tính toán khổng lồ.

Đầu tiên, tính toán cho nền đất – móng – khung kết cấu bên trên làm việc đồng thời được phát triển để phục vụ tính toán cho móng bè – kết cấu bên trên. Với định nghĩa móng nông nói chung và móng bè nói riêng là phần mở rộng ở đáy công trình, tính toán tách rời móng bè và kết cấu bên trên là không hợp lý. Để tính toán, người ta đã phát triển những phương pháp “đơn giản hóa” theo hai hướng [14]: - Hướng các giải pháp dựa trên kết quả phân tích của giả thuyết đàn hồi: nền đất được thay thế bằng một môi trường đàn hồi đẳng hướng. Đây là hướng phát triển có triển vọng cao vì có thể mô tả ứng xử của khối đất theo giả thuyết đàn hồi và có thể định nghĩa ứng suất tại bất kỳ điểm nào trong khối đất, cũng như kiểm tra xem ứng suất có tương quan với giới hạn cường độ (ví dụ, theo tiêu chuẩn Mohr – Coloumb) hay không.

Mặt khác có thể định -9- nghĩa chuyển vị trên bề mặt và trình bày rõ ràng ứng xử trong khối đất. Tuy nhiên, nhược điểm của phương pháp này là thiếu sự tương ứng của biến dạng ghi nhận được trong phòng thí nghiệm (biến dạng tại hiện trường tắt dần nhanh hơn phát biểu trên lý thuyết của giả thuyết đàn hồi) hay không mô phỏng được sự mở rộng của vết lõm do lún. Để khắc phục nhược điểm này, các phương pháp kỹ thuật tính lún đưa ra các quy tắc thực nghiệm để giới hạn chiều dày khối đất chịu nén dưới đáy móng.
