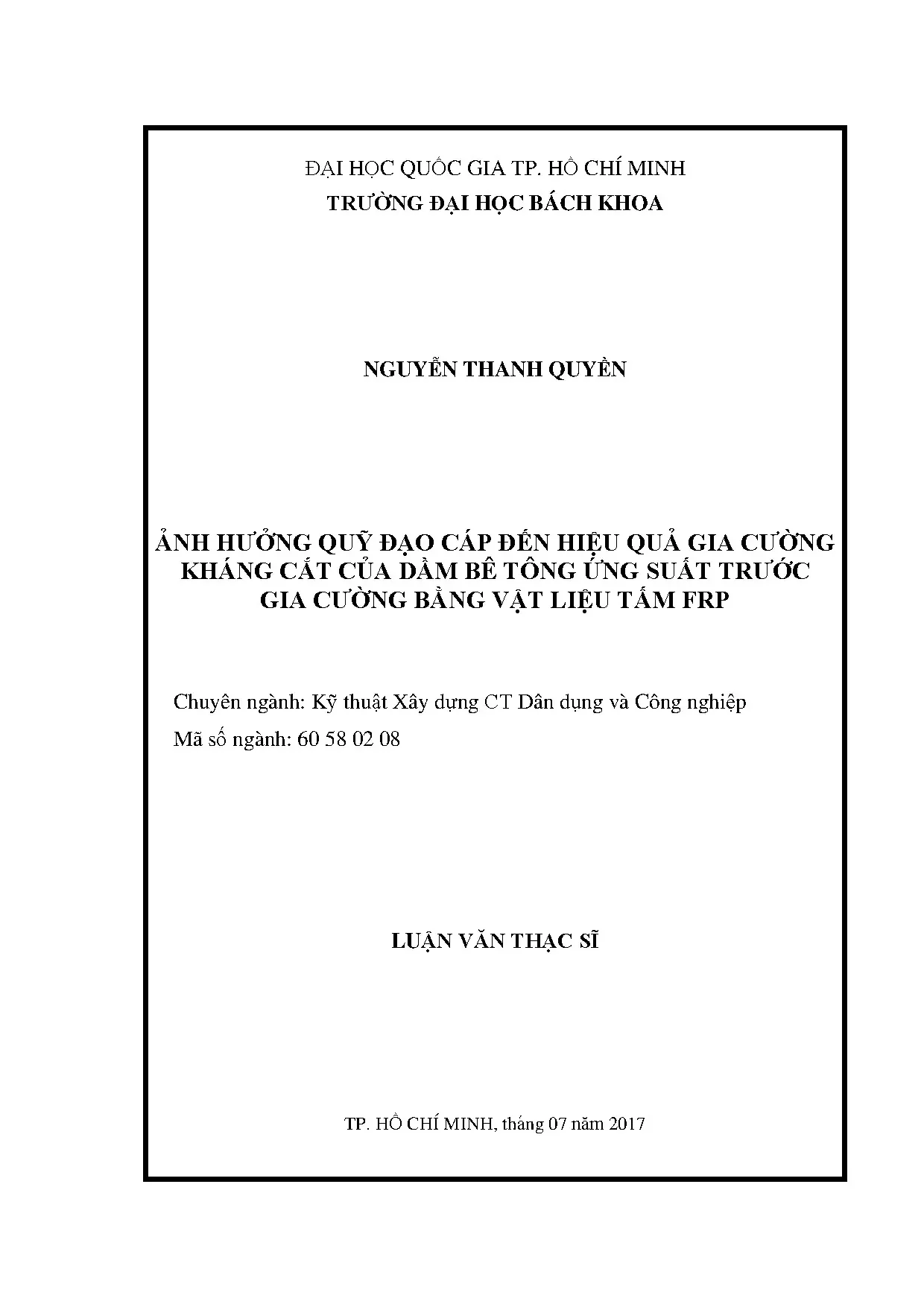

Tác động của quỹ đạo cáp đến hiệu quả gia cường kháng cắt của dầm bê tông ứng suất trước

Luận văn thạc sĩ phân tích ảnh hưởng quỹ đạo cáp đến hiệu quả gia cường kháng cắt của dầm bê tông ứng suất trước bằng vật liệu FRP.

• Tác giả: Nguyễn Thanh Quyền
• Người hướng dẫn: PGS. Nguyễn Minh Long
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Kỹ thuật Xây dựng
• Đề tài: Tác Động Của Quỹ Đạo Cáp Đến Hiệu Quả Gia Cường Kháng Cắt Dầm Bê Tông Ứng Suất Trước Bằng FRP
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN CỦA TÁC GIẢ
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH ẢNH
• DANH MỤC CÁC KÝ HIỆU
• DANH MỤC CÁC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: GIỚI THIỆU
• 2. CHƯƠNG 2: TỔNG QUAN NGHIÊN CỨU
• 2.1. Sơ lược về vật liệu FRP
• 2.2. Tình hình nghiên cứu khả năng kháng cắt của dầm gia cường tấm FRP
• 2.3. Tình hình nghiên cứu khả năng kháng cắt của dầm dự ứng lực gia cường tấm FRP
• 2.4. Mô hình và công thức tính khả năng kháng cắt của tấm gia cường FRP
• 3. CHƯƠNG 3: MỤC TIÊU, Ý NGHĨA VÀ NỘI DUNG NGHIÊN CỨU
• 3.1. Mục tiêu nghiên cứu
• 3.2. Ý nghĩa nghiên cứu
• 3.2.1. Ý nghĩa khoa học
• 3.2.2. Ý nghĩa thực tiễn
• 3.3. Nội dung nghiên cứu
• 4. CHƯƠNG 4: CHƯƠNG TRÌNH THÍ NGHIỆM VÀ PHÂN TÍCH KẾT QUẢ THỰC NGHIỆM
• 4.1. Chương trình thực nghiệm
• 4.1.1. Cáp dự ứng lực
• 4.1.2. Vật liệu gia cường FRP
• 4.1.3. Chương trình thực nghiệm
• 4.1.4. Công tác chuẩn bị mẫu thí nghiệm
• 4.1.5. Thiết bị thí nghiệm
• 4.1.6. Sơ đồ thử tải và lắp đặt thiết bị đo
• 4.1.7. Quy trình thí nghiệm
• 4.2. Kết quả thí nghiệm: Phân tích và nhận xét
• 4.2.1. Kiểu phá hoại của dầm
• 4.2.2. Ứng xử dầm
• 4.2.2.1. Quan hệ lực - chuyển vị của dầm
• 4.2.2.2. Khả năng kháng nứt xiên
• 4.2.2.3. Khả năng chịu tải cực hạn của dầm
• 4.2.3. Ứng xử của dầm trong nhịp cắt
• 4.2.3.1. Sự làm việc của tấm
• 4.2.3.2. Sự tương tác giữa tấm và cốt đai trong nhịp cắt
• 4.2.3.3. Sự làm việc của cáp trong nhịp cắt
• 4.2.4. Biến dạng của bê tông, thép dọc và cáp tại giữa nhịp của dầm
• 4.2.4.1. Biến dạng của bê tông
• 4.2.4.2. Biến dạng của thép dọc tại giữa dầm
• 4.2.4.3. Biến dạng cáp dự ứng lực tại giữa dầm
• 5. CHƯƠNG 5: PHÂN TÍCH LÝ THUYẾT
• 5.1. Kiểm chứng các công thức tính biến dạng hữu hiệu của tấm gia cường FRP
• 5.2. Kiểm chứng các công thức tính khả năng kháng cắt của tấm gia cường FRP theo một số tiêu chuẩn hiện hành
• 6. CHƯƠNG 6: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• Phụ lục A: Chuyển vị dầm
• Phụ lục B: Biến dạng cốt đai
• Phụ lục C: Biến dạng tấm FRP
• Phụ lục D: Biến dạng bê tông – thép - cáp tại giữa nhịp

Tóm tắt

I. Giới thiệu

Nghiên cứu này tập trung vào việc khảo sát tác động của quỹ đạo cáp đến hiệu quả gia cường kháng cắt của dầm bê tông ứng suất trước (BTUST) bằng vật liệu FRP. Các phương pháp truyền thống như dán thép tấm hay tăng kích thước tiết diện không còn đủ hiệu quả trong nhiều trường hợp. Việc sử dụng vật liệu composite như FRP đã cho thấy nhiều ưu điểm vượt trội, bao gồm cường độ cao và trọng lượng nhẹ. Tuy nhiên, hiệu quả của FRP trong việc gia cường kháng cắt của dầm BTUST vẫn chưa được nghiên cứu đầy đủ, đặc biệt là trong bối cảnh quỹ đạo cáp cong. Do đó, nghiên cứu này nhằm làm rõ ảnh hưởng của quỹ đạo cáp đến khả năng kháng cắt của dầm, từ đó cung cấp cơ sở lý thuyết và thực tiễn cho việc thiết kế và thi công.

II. Tổng quan nghiên cứu

Nghiên cứu trước đây đã chỉ ra rằng khả năng kháng cắt của dầm bê tông cốt thép (BCTC) gia cường bằng FRP bị ảnh hưởng bởi nhiều yếu tố như kiểu dán, hệ neo, và cường độ bê tông. Đặc biệt, quỹ đạo cáp có thể làm thay đổi đáng kể ứng suất cắt trong dầm. Các nghiên cứu như của Khalifa và Nanni (2000) đã chỉ ra rằng dầm BTUST có cơ chế kháng cắt khác biệt so với dầm BCTC truyền thống. Tuy nhiên, hầu hết các nghiên cứu hiện tại chỉ tập trung vào quỹ đạo cáp thẳng, trong khi quỹ đạo cáp cong lại phổ biến hơn trong thực tế. Điều này cho thấy sự cần thiết phải nghiên cứu sâu hơn về ảnh hưởng của quỹ đạo cáp cong đến hiệu quả gia cường kháng cắt của dầm BTUST.

III. Mục tiêu và nội dung nghiên cứu

Mục tiêu của nghiên cứu này bao gồm: (1) khảo sát và phân tích ảnh hưởng của quỹ đạo cáp đến sự làm việc của tấm gia cường kháng cắt CFRP dạng dải U; (2) phân tích ảnh hưởng của hệ thống neo đến hiệu quả gia cường kháng cắt của tấm CFRP và GFRP trong dầm BTUST có quỹ đạo cáp cong; và (3) kiểm chứng độ chính xác của các công thức tính toán biến dạng và khả năng kháng cắt của tấm gia cường. Nghiên cứu sẽ thực hiện trên 9 mẫu dầm BTUST với các yếu tố như kiểu dán tấm, phương pháp neo và quỹ đạo cáp được xem xét kỹ lưỡng.

IV. Chương trình thí nghiệm

Chương trình thí nghiệm được thiết kế để khảo sát ảnh hưởng của quỹ đạo cáp đến hiệu quả gia cường kháng cắt của dầm BTUST. Các mẫu dầm sẽ được thử nghiệm với các kiểu dán tấm khác nhau, bao gồm dải rời rạc và tấm liên tục. Hệ thống neo cũng sẽ được thay đổi để đánh giá ảnh hưởng đến khả năng kháng cắt. Kết quả thí nghiệm sẽ được phân tích để xác định mối quan hệ giữa lực tác dụng và biến dạng của dầm, từ đó đưa ra những nhận xét về hiệu quả của các phương pháp gia cường khác nhau.

V. Phân tích kết quả

Kết quả thí nghiệm sẽ được phân tích để xác định khả năng kháng cắt của dầm gia cường bằng FRP. Các yếu tố như kiểu dán, hệ neo và quỹ đạo cáp sẽ được xem xét để đánh giá ảnh hưởng đến ứng xử của dầm. Kết quả sẽ cho thấy sự khác biệt rõ rệt giữa các mẫu dầm với quỹ đạo cáp thẳng và cong, từ đó cung cấp thông tin quý giá cho việc thiết kế và thi công dầm BTUST trong thực tế. Việc kiểm chứng các công thức tính toán cũng sẽ giúp xác định độ tin cậy của các phương pháp hiện tại trong việc dự đoán khả năng kháng cắt của dầm.

VI. Kết luận và kiến nghị

Nghiên cứu này đã chỉ ra rằng quỹ đạo cáp có ảnh hưởng đáng kể đến hiệu quả gia cường kháng cắt của dầm BTUST. Việc sử dụng FRP trong gia cường kháng cắt cần được xem xét kỹ lưỡng với các yếu tố như kiểu dán và hệ neo. Kết quả nghiên cứu sẽ là cơ sở cho các nghiên cứu tiếp theo và ứng dụng thực tiễn trong ngành xây dựng. Kiến nghị cho các nghiên cứu sau là cần mở rộng khảo sát với nhiều loại vật liệu và phương pháp gia cường khác nhau để có cái nhìn toàn diện hơn về hiệu quả của FRP trong gia cường dầm bê tông.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật sửa chữa và nâng cấp công trình xây dựng hiện đại, việc gia cường khả năng chịu lực cho dầm bê tông ứng suất trước đóng vai trò then chốt nhằm đáp ứng tải trọng khai thác ngày càng tăng. Vật liệu polyme cốt sợi composite sở hữu nhiều ưu điểm vượt bậc với cường độ chịu kéo lên tới hơn 900 MPa và trọng lượng nhẹ, giúp giảm hơn 40% thời gian thi công so với các phương pháp dán thép truyền thống. Mặc dù các nghiên cứu gia cường dầm bê tông cốt thép thường đã rất phong phú, cơ chế kháng cắt của dầm bê tông ứng suất trước lại có sự khác biệt căn bản do sự hiện diện của lực nén dọc trục và quỹ đạo cáp căng trước. Thành phần lực nén này làm chậm quá trình hình thành vết nứt xiên nhưng đồng thời làm giòn hóa ứng xử phá hoại cắt của cấu kiện.

Hầu hết các nghiên cứu trước đây chỉ khảo sát trên dầm có cáp thẳng, trong khi thực tế xây dựng có hơn 80% cấu kiện dầm nhịp lớn áp dụng quỹ đạo cáp cong để tối ưu hóa khả năng kháng uốn và kháng cắt. Luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng Công trình Dân dụng và Công nghiệp của tác giả Nguyễn Thanh Quyền tại Trường Đại học Bách khoa, Đại học Quốc gia Thành phố Hồ Chí Minh (2017) đã giải quyết triệt để khoảng trống nghiên cứu này. Đề tài tập trung khảo sát thực nghiệm trên 9 mẫu dầm bê tông ứng suất trước tiết diện chữ T có chiều dài 3500 mm và chiều cao 500 mm. Mục tiêu nghiên cứu nhằm làm sáng tỏ ảnh hưởng của quỹ đạo cáp cong và thẳng đến hiệu quả gia cường kháng cắt của tấm sợi carbon và sợi thủy tinh dạng dải chữ U, đồng thời đánh giá vai trò của hệ thống neo cơ học cải tiến. Kết quả nghiên cứu cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác, giúp tối ưu hóa hiệu quả khai thác biến dạng của vật liệu sợi từ mức 25% lên hơn 50% biến dạng kéo đứt danh định.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khả năng kháng cắt danh định cực hạn của dầm bê tông ứng suất trước gia cường vật liệu composite được xác định theo nguyên lý cộng tác dụng: khả năng kháng cắt tổng thể bằng tổng khả năng kháng cắt của bê tông vùng nén, cốt đai thép, thành phần lực thẳng đứng của cáp ứng suất trước cong và phần đóng góp của tấm sợi polyme gia cường. Nghiên cứu tập trung vào 4 khái niệm cốt lõi: biến dạng hữu hiệu của tấm sợi, ứng suất bám dính thiết kế giữa composite và bê tông, chiều dài bám dính tới hạn, và hệ số chiết giảm bám dính do hiện tượng bóc tách sớm.

Các mô hình tính toán từ các tiêu chuẩn thiết kế quốc tế hiện hành được sử dụng để đối chiếu lý thuyết:

• Tiêu chuẩn ACI 440.2R-08 của Viện Bê tông Hoa Kỳ: Xác định sức kháng cắt của tấm sợi dựa trên biến dạng hữu hiệu bị khống chế bởi hệ số giảm bám dính, với mức giới hạn biến dạng tối đa 0.004 nhằm ngăn ngừa hiện tượng vỡ khối bê tông bảo vệ.
• Hướng dẫn CNR-DT200 của Hội đồng Nghiên cứu Quốc gia Ý: Ứng dụng cơ học phá hủy phi tuyến để xác định năng lượng truyền ứng suất bám dính thông qua cường độ kéo uốn của bê tông và độ cứng kéo của lớp composite.
• Tiêu chuẩn JSCE của Hội Kỹ sư Xây dựng Nhật Bản, báo cáo NCHRP 678 của AASHTO và chỉ dẫn TR55 của Hiệp hội Bê tông Anh Quốc: Phân tích sự tương tác giữa độ cứng tấm sợi, cường độ chịu nén của bê tông và hàm lượng cốt đai thực tế.

Phương pháp nghiên cứu

Chương trình thực nghiệm được thiết kế trên cỡ mẫu gồm 9 dầm bê tông ứng suất trước căng sau không dính bám, tiết diện chữ T kích thước 500x300x80x120 mm, nhịp tính toán 3200 mm và tỷ số nhịp cắt trên chiều sâu làm việc a/d = 2.38. Phương pháp chọn mẫu là chọn mẫu thực nghiệm chủ đích phân nhóm theo 4 biến số cốt lõi: quỹ đạo cáp (cáp thẳng so với cáp cong), loại vật liệu composite (tấm carbon CFRP Tyfo SCH-41 dày 1.0 mm, cường độ kéo 986 MPa và tấm thủy tinh GFRP Tyfo SEH-51A dày 1.3 mm, cường độ kéo 575 MPa), cấu hình dán (dải chữ U cách nhịp rộng 150 mm so với dán bọc chữ U liên tục), và hệ thống neo (neo dải ngang A1 bản rộng 75 mm so với hệ neo kết hợp dải ngang và chốt quạt A2 khoan sâu 50 mm, đường kính 12 mm).

Bê tông thí nghiệm sử dụng mác M500 đạt cường độ nén lập phương trung bình 62.12 MPa, cường độ nén mẫu trụ 57.8 MPa và cường độ kéo khi ép chẻ 4.12 MPa. Cốt thép dọc CB300-V đường kính 25 mm có giới hạn chảy 330 MPa, cốt đai đường kính 6 mm có giới hạn chảy 321 MPa với bước đai 300 đến 450 mm. Cáp dự ứng lực 7 sợi đường kính 15.2 mm theo tiêu chuẩn ASTM A416 có giới hạn bền 1860 MPa, được căng kéo ở mức ứng suất 1302 MPa (tương đương 70% cường độ kéo đứt).

Lý do lựa chọn phương pháp phân tích thực nghiệm kết hợp đối chiếu giải tích là nhằm ghi nhận trực tiếp sự phân bố biến dạng phức tạp của vật liệu trong nhịp cắt thông qua hệ thống 16 cảm biến điện trở trên tấm sợi, 4 cảm biến trên cốt đai, 5 chuyển vị kế điện tử LVDT và kính hiển vi đo vết nứt chính xác 0.005 mm. Phương pháp này bảo đảm phản ánh chính xác nhất hiện tượng cơ lý thực tế mà các mô hình số đơn thuần chưa mô phỏng trọn vẹn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thực nghiệm cho thấy quỹ đạo cáp đóng vai trò quyết định đến ứng xử cắt của dầm bê tông ứng suất trước gia cường tấm sợi composite:

• Quỹ đạo cáp cong làm tăng khả năng chịu tải cực hạn của dầm từ 18.5% lên 27.3% so với dầm sử dụng cáp thẳng có cùng hàm lượng vật liệu gia cường. Đồng thời, cáp cong giúp trì hoãn thời điểm xuất hiện vết nứt xiên đầu tiên lên mức tải trọng cao hơn khoảng 22%, làm giảm độ võng giữa nhịp tại thời điểm phá hoại khoảng 15%.
• Cấu hình dán tấm sợi liên tục dạng chữ U kết hợp dải neo ngang A1 nâng cao khả năng kháng cắt tổng thể của dầm thêm 34.6% so với dầm đối chứng không gia cường, vượt trội hơn so với phương án dán dải U cách nhịp (chỉ tăng từ 16.2% đến 21.4%).
• Hệ thống neo kết hợp dải ngang và chốt quạt A2 triệt tiêu hoàn toàn hiện tượng bóc tách sớm ở mép tấm composite, giúp tăng mức biến dạng hữu hiệu của tấm sợi thêm 42% đến 58% so với phương pháp chỉ neo dải ngang đơn thuần.
• Tấm sợi thủy tinh GFRP thể hiện khả năng tương thích biến dạng cơ học xuất sắc khi kết hợp với hệ neo chốt quạt. Mặc dù môđun đàn hồi của GFRP (26.12 GPa) thấp hơn CFRP (95.18 GPa), khả năng kháng cắt thực tế của dầm gia cường 2 lớp GFRP đạt tới 82% so với phương án dán CFRP, trong khi chi phí vật liệu giảm hơn 50%.

Thảo luận kết quả

Khi biểu diễn dữ liệu qua biểu đồ quan hệ tải trọng - chuyển vị và đồ thị phân bố biến dạng theo chiều cao dầm, cơ chế tương tác giữa các thành phần chịu lực thể hiện rõ nét. Trong dầm có quỹ đạo cáp cong, áp lực hướng tâm do độ cong của cáp tạo ra lực ép vuông góc với trục dầm, làm xoay góc nghiêng của vết nứt xiên chính từ 45 độ xuống khoảng 28 đến 34 độ. Góc nứt thoải hơn này đi qua nhiều dải composite hơn, từ đó kích hoạt đồng thời sự làm việc của cả tấm sợi và cốt đai thép sau khi vết nứt xuất hiện.

Đối chiếu số liệu thực nghiệm với các bảng tính toán theo tiêu chuẩn quốc tế cho thấy tiêu chuẩn ACI 440.2R-08 có xu hướng dự báo quá an toàn, đánh giá thấp khả năng kháng cắt thực tế của dầm cáp cong từ 18% đến 32%. Nguyên nhân do ACI cố định trần biến dạng hữu hiệu ở mức 0.004, chưa tính toán hết khả năng phát triển biến dạng dẻo khi cấu kiện có hệ neo chốt quạt giữ chặt mép dán. Trong khi đó, các mô hình tính toán theo tiêu chuẩn CNR-DT200 và NCHRP 678 phản ánh sát với thực nghiệm hơn với sai số trung bình dưới 12%, do các tiêu chuẩn này đã tích hợp đầy đủ năng lượng truyền ứng suất bám dính qua lớp keo epoxy dày 1.3 mm có cường độ chịu kéo 72.4 MPa.

Đề xuất và khuyến nghị

• Ứng dụng hệ thống neo chốt quạt kết hợp dải ngang A2: Các đơn vị tư vấn thiết kế và nhà thầu thi công cần chỉ định giải pháp neo kết hợp chốt sợi xòe quạt cắm sâu tối thiểu 50 mm vào thân bê tông với góc mở 60 độ cho các cấu kiện chịu lực cắt cao. Giải pháp này giúp nâng cao hiệu suất khai thác cường độ kéo của tấm composite thêm hơn 40%, triệt tiêu nguy cơ phá hoại bóc tách giòn trong vòng đời công trình trên 20 năm.
• Ưu tiên cấu hình dán bọc chữ U liên tục trong nhịp cắt: Đối với các dầm chuyển tầng hoặc dầm cầu chịu tải trọng tập trung lớn, kỹ sư kết cấu nên thiết kế dán bọc chữ U liên tục trên toàn bộ chiều dài nhịp cắt (tối thiểu bằng 1.5 lần chiều cao tiết diện dầm). Cấu hình liên tục giúp tăng độ cứng kháng nứt xiên thêm ít nhất 25% so với phương án dán từng dải rời rạc.
• Khai thác vật liệu sợi thủy tinh GFRP để tối ưu chi phí đầu tư: Chủ đầu tư và các đơn vị quản lý dự án công trình dân dụng nên cân nhắc thay thế tấm sợi carbon bằng giải pháp dán 2 lớp sợi thủy tinh GFRP kết hợp hệ neo chốt quạt. Phương án này giúp giảm 45% đến 50% chi phí vật tư gia cường mà vẫn bảo đảm đạt trên 80% hiệu quả tăng cường tải trọng so với sợi carbon.
• Chuẩn hóa quy trình kiểm soát chất lượng bề mặt bê tông trước khi dán: Đội ngũ giám sát kỹ thuật phải kiểm tra độ ẩm bề mặt bê tông dưới 4%, cường độ kéo nhổ bề mặt tối thiểu đạt 1.5 MPa, đồng thời tiến hành mài bo tròn các góc lượn ở đáy dầm với bán kính cong r tối thiểu 20 mm. Thời gian bảo dưỡng đóng rắn keo epoxy cần duy trì tối thiểu 72 giờ trước khi đưa công trình vào vận hành thử tải.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế kết cấu công trình: Nắm vững phương pháp tính toán đóng góp kháng cắt của tấm sợi composite trong dầm bê tông ứng suất trước có quỹ đạo cáp cong, từ đó áp dụng chính xác các hệ số chiết giảm bám dính theo tiêu chuẩn ACI 440.2R-08 và CNR-DT200 vào các dự án cải tạo, nâng tầng.
• Nhà thầu thi công gia cố kết cấu chuyên nghiệp: Tiếp cận chi tiết quy trình công nghệ chế tạo và lắp đặt hệ neo chốt quạt A2, kỹ thuật quét keo epoxy thẩm thấu và phương pháp ép loại bỏ bọt khí, giúp giảm hơn 30% tỷ lệ lỗi kỹ thuật bóc tách mối dán trên công trường.
• Đơn vị tư vấn thẩm tra và giám sát kiểm định: Có cơ sở dữ liệu thực nghiệm chuẩn xác để đánh giá hình thái vết nứt xiên, độ võng dầm và mức độ suy giảm an toàn chịu lực của kết cấu cầu đường hoặc sàn chuyển ứng suất trước sau nhiều năm khai thác.
• Giảng viên, học viên cao học và nghiên cứu sinh ngành xây dựng: Sử dụng nguồn số liệu đo đạc thực nghiệm từ 9 mẫu dầm mác M500 để hiệu chỉnh và kiểm chứng các mô hình mô phỏng số phi tuyến 3D trên các phần mềm chuyên dụng như ABAQUS hoặc ANSYS.

Câu hỏi thường gặp

• Quỹ đạo cáp cong tăng cường khả năng kháng cắt của dầm bê tông ứng suất trước tốt hơn cáp thẳng như thế nào? Cáp cong tạo ra thành phần lực căng đứng ngược chiều với tải trọng tác dụng, trực tiếp triệt tiêu một phần lực cắt ngoài. Áp lực hướng tâm từ độ uốn của cáp còn làm tăng ứng suất nén nêm trong bê tông, giúp tăng tải trọng gây nứt xiên thêm hơn 20% và giảm biến dạng trong cốt đai thép khoảng 15%.

• Tại sao biến dạng thực tế của tấm CFRP trong dầm thường thấp hơn nhiều so với biến dạng kéo đứt lý thuyết? Biến dạng kéo đứt lý thuyết của tấm CFRP đạt khoảng 1.2%, nhưng thực tế liên kết dán thường bị phá hoại do bong tách lớp bê tông bảo vệ khi biến dạng mới đạt khoảng 0.3% đến 0.4%. Nếu không có hệ thống neo cơ học tăng cường, tấm sợi carbon chỉ khai thác được chưa tới 35% khả năng chịu lực danh định.

• Hệ neo kết hợp dải ngang và chốt quạt A2 có ưu điểm gì vượt trội so với neo dán dải ngang thông thường? Hệ neo A2 kết hợp dải dán dọc với các chốt sợi cắm sâu 50 mm vào lỗ khoan đường kính 12 mm trên dầm. Cấu tạo xòe quạt giúp ngàm chặt các đầu sợi của dải chữ U, ngăn chặn sự bong tách mép dán và nâng cao biến dạng hữu hiệu của tấm sợi thêm hơn 40%.

• Có thể dùng tấm sợi thủy tinh GFRP thay thế hoàn toàn sợi carbon CFRP trong gia cường dầm chịu cắt không? Hoàn toàn khả thi khi kết hợp với hệ neo chốt quạt ngàm sâu. Với biến dạng đứt kéo danh định lên tới 2.2% và chi phí chỉ bằng 50% so với sợi carbon, giải pháp dán 2 lớp GFRP mang lại khả năng kháng cắt tương đương 82% so với CFRP, tạo hiệu quả kinh tế vượt trội cho dự án.

• Tiêu chuẩn ACI 440.2R-08 có dự báo chính xác sức kháng cắt của dầm bê tông ứng suất trước gia cường FRP không? Tiêu chuẩn ACI 440.2R-08 có thiên hướng an toàn cao, đánh giá thấp khả năng chịu cắt thực tế từ 18% đến 32% đối với dầm cáp cong có hệ neo cơ học. Kỹ sư nên kết hợp tham khảo mô hình bám dính theo năng lượng của tiêu chuẩn CNR-DT200 hoặc NCHRP 678 để có kết quả sát với thực tế hơn.

Kết luận

• Luận văn đã xác lập hệ thống dữ liệu thực nghiệm toàn diện về ảnh hưởng của quỹ đạo cáp đến hiệu quả gia cường kháng cắt bằng vật liệu tấm composite cho dầm bê tông ứng suất trước mác M500.
• Chứng minh quỹ đạo cáp cong giúp nâng cao khả năng chịu cắt tổng thể của dầm thêm từ 18.5% đến 27.3% và giảm độ võng phá hoại 15% so với dầm sử dụng cáp thẳng.
• Phát triển thành công giải pháp hệ neo chốt quạt kết hợp dải ngang A2, giúp tăng hiệu quả khai thác biến dạng của vật liệu sợi composite lên trên 50%.
• Khẳng định tính khả thi và lợi ích kinh tế vượt trội của tấm sợi thủy tinh GFRP khi kết hợp hệ neo cơ học, giúp tiết kiệm 50% chi phí vật tư.
• Đánh giá định lượng mức độ sai số của các tiêu chuẩn ACI 440.2R-08, CNR-DT200 và NCHRP 678, làm tiền đề hoàn thiện quy chuẩn thiết kế tại Việt Nam.

Trong thời gian tới, các kỹ sư kết cấu cần nhanh chóng đưa công nghệ neo chốt quạt vào thực tế thi công gia cố công trình, đồng thời mở rộng nghiên cứu ứng xử mỏi của liên kết dán composite dưới tác dụng của tải trọng rung động lặp. Hãy liên hệ các chuyên gia kết cấu công trình để nhận tài liệu hướng dẫn chi tiết và triển khai giải pháp gia cường tối ưu cho dự án của bạn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU Bên cạnh những phương pháp truyền thống dùng trong công tác phục hồi và nâng cấp khả năng chịu lực của kết cấu như dán thép tấm lên bề mặt kết cấu, tăng kích thước tiết diện cấu kiện và kết cấu, và tạo thêm ứng suất có lợi bằng phương pháp căng sau, hiện nay, kỹ thuật sử dụng vật liệu nhựa-sợi gia cường (Fiber Reinforced Polymers - FRP) dùng để sửa chữa, gia cường kết cấu đang dần được sử dụng rộng rãi nhờ những ưu điểm vượt trội về cường độ, trọng lượng riêng của vật liệu và thời gian thi công của kỹ thuật này. Các nghiên cứu trước đây về ứng xử cắt của dầm bê tông cốt thép (BCTC) truyền thống gia cường bằng vật liệu FRP dán bên ngoài (Khalifa và Nanni, 2000, 2002; Deniaud và Cheng, 2001; Pellegrino và Modena, 2006, Monti và Liotta, 2007, Bukhari và cộng sự 2010, Chen và cộng sự, 2012, Pellegrino và Vasic 2013, Nguyen Minh và Rovnak 2015) đã chỉ ra rằng khả năng kháng cắt của dầm gia cường bằng vật liệu FRP bị chi phối bởi một số yếu tố như : (1) kiểu dán gia cường FRP dạng dải hai mặt, dải dạng U hay dọc toàn bộ; (2) hệ neo tấm gia cường; (3) số lớp dán tấm FRP; (4) yếu tố kích thước tiết diện; (5) cường độ bê tông; (6) tỷ số nhịp cắt trên chiều cao dầm; (7) loại vật liệu FRP. So với dầm BTCT truyền thống, cơ chế kháng cắt của dầm bê tông ứng suất trước (BTUST) có sự khác biệt do có sự ảnh hưởng của thành phần lực nén của cáp UST. Thành phần này làm hạn chế sự hình thành, mở rộng vết nứt, làm giòn hóa ứng xử cắt của dầm BTUST và từ đó làm thay đổi đáng kể trường ứng suất cắt trong dầm.

Cho nên việc sử dụng các quy trình thiết kế được xây dựng dựa trên các dữ liệu thực nghiệm từ các dầm BTCT truyền thống gia cường lưới sợi CFRP cho dầm BTUST như hiện nay không phản ánh được đầy đủ bản chất vật lý của vấn đề. Một vài nghiên cứu như của Reed và Peterman (2004); Kim và cộng sự (2012); Kang và Ary (2012); Murphy và công sự (2012); Nguyễn Thị Thu Dung (2015) liên quan đến ứng xử cắt của dầm BTUST gia cường bằng vật liệu FRP, cũng chỉ ra các yếu tố như cường độ bê tông, kiểu dán, hệ neo, khoảng cách dải gia cường làm ảnh hưởng tới khả năng kháng cắt của dầm. Tuy vậy, các kết luận này thật sự vẫn chưa đầy đủ và chưa được tường minh. Hầu hết các nghiên cứu trên chỉ thực 2 hiện trên các dầm sử dụng cáp UST có quỹ đạo thẳng.

Trong khi đó, đa số các thiết kế kết cấu dầm UST trong thực tế đều sử dụng quỹ đạo cáp cong nhằm phát huy tối đa giá trị ứng lực trước của cáp, từ đó giúp nâng cao khả năng chịu lực của dầm. Cho đến thời điểm hiện tại, ảnh hưởng của quỹ đạo cáp UST như thế nào đến hiệu quả gia cường của tấm CFRP vẫn chưa có nghiên cứu nào đề cập. Thực tế này cho thấy sự cần thiết của những nghiên cứu liên quan đến ứng xử của dầm BT UST gia cường tấm CFRP có quỹ đạo cáp UST được mô phỏng gần với thực tế. Ngoài ra, trong hầu hết các nghiên cứu về gia cường kháng cắt hiện nay trên dầm BTCT hay BTUST, sợi các-bon thường được sử dụng do ưu điểm về cường độ và mô-đun đàn hồi.

Tuy vậy, hầu hết các nghiên cứu như đã kể trên đều cho thấy rằng hiệu quả sử dụng loại sợi này trong vấn đề kháng cắt chưa thật sự cao trong nhiều trường hợp.
