Tổng quan nghiên cứu

Trong hệ thống năng lượng quốc gia, công trình đường dây truyền tải điện trên không cấp điện áp 110kV, 220kV và 500kV đóng vai trò huyết mạch. Thực tế vận hành ghi nhận nhiều sự cố nghiêm trọng như hiện tượng gãy xà đường dây 500kV tại khu vực Sơn La hay sự cố tại cung đoạn Đà Nẵng - Hà Tĩnh. Nguyên nhân cốt lõi bắt nguồn từ việc tính toán thiết kế kết cấu tháp truyền tải trước đây chủ yếu dựa trên Quy phạm trang bị điện 11TCN 19:2006 và tiêu chuẩn TCXDVN 338:2006. Các quy định này chỉ phân tích trạng thái tải trọng tĩnh riêng biệt giữa dây dẫn và thân cột mà chưa đánh giá toàn diện đáp ứng động lực học khi xảy ra hiện tượng đứt dây hoặc tuột chuỗi sứ.

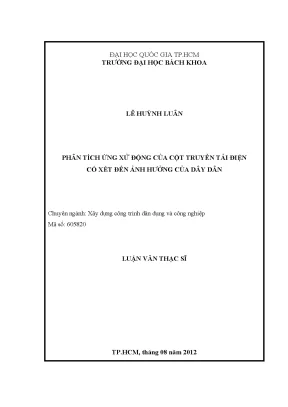

Luận văn thạc sĩ chuyên ngành Xây dựng công trình dân dụng và công nghiệp mã số 605820 tại Trường Đại học Bách khoa - Đại học Quốc gia Thành phố Hồ Chí Minh tập trung giải quyết bài toán phân tích ứng xử động của cột truyền tải điện 220kV dây đơn ACSR 400 dưới tác động của tải trọng xung. Mục tiêu trọng tâm của nghiên cứu là xác định quy luật tương quan giữa chiều dài chuỗi sứ (từ 2,5m đến 3,5m), chiều dài khoảng cột (từ 350m đến 500m) với lực căng động trong các pha dây còn lại khi xuất hiện sự cố đứt dây. Nghiên cứu thực hiện mô phỏng số trên 50 mô hình không gian, mang lại giá trị thực tiễn cao trong việc nâng cao độ an toàn chịu lực cho hơn 90% số lượng cột đỡ trên toàn tuyến truyền tải.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa lý thuyết cơ học kết cấu phi tuyến và động lực học công trình. Đầu tiên, lý thuyết đường dây xích Catenary của Irvine và Katsurin được áp dụng để thiết lập phương trình vi phân mô tả dạng hình học cũng như lực căng ban đầu của dây mềm có tỷ số độ võng trên nhịp nhỏ hơn 1/10. Dây dẫn được xem là phần tử chỉ chịu kéo, mô men uốn triệt tiêu và xuất hiện biến dạng lớn khi gối tựa dịch chuyển.

Thứ hai, phương trình cân bằng động lực học tổng quát của hệ nhiều bậc tự do được thiết lập dưới dạng ma trận khối lượng, ma trận cản Rayleigh và ma trận độ cứng. Khái niệm phi tuyến hình học được đưa vào để phản ánh chính xác sự thay đổi trạng thái hình học của dây dẫn trong quá trình dao động. Bên cạnh đó, hiện tượng tải trọng xung cục bộ sinh ra các đỉnh lực cực đại liên tiếp trước khi hệ chuyển động về trạng thái cân bằng mới là cơ sở lý thuyết then chốt để đánh giá khả năng chịu lực của các thanh giằng và chân trụ tháp thép.

Phương pháp nghiên cứu

Nghiên cứu sử dụng cỡ mẫu mô phỏng gồm 50 mô hình phần tử hữu hạn 3D khảo sát trên tuyến đường dây truyền tải 220kV sử dụng dây nhôm lõi thép ACSR 400. Phương pháp chọn mẫu tập trung vào 4 khoảng cột tiêu chuẩn phổ biến nhất tại Việt Nam là 350m, 400m, 450m, 500m kết hợp cùng 3 quy cách chiều dài chuỗi sứ cách điện là 2,5m, 3,0m và 3,5m.

Phương pháp phân tích số được lựa chọn thay thế cho thử nghiệm hiện trường quy mô lớn nhằm tối ưu hóa chi phí và kiểm soát chính xác các biến số vật liệu. Tác giả sử dụng ngôn ngữ lập trình APDL trong phần mềm ANSYS kết hợp phần tử Link 10 chuyên dụng chỉ chịu kéo và thuật toán tích phân thời gian Newmark-beta lặp Newton-Raphson để giải bài toán phi tuyến động lực học trong khoảng thời gian 12 giây đầu tiên sau khi đứt dây. Song song đó, một chương trình tính toán giải tích chuyên biệt được viết trên nền tảng MATLAB và phần mềm STAAD được ứng dụng để kiểm chứng độc lập độ tin cậy của kết quả dao động riêng. Quá trình thu thập dữ liệu và xử lý mô hình được tiến hành liên tục trong giai đoạn từ tháng 01/2012 đến tháng 06/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng 50 trường hợp sự cố đã mang lại những kết quả định lượng cụ thể về đáp ứng động của hệ kết cấu cột và dây dẫn:

Thứ nhất, lực căng xung động cực đại xuất hiện ngay trong khoảng 0,5 đến 1,5 giây đầu tiên sau thời điểm đứt dây. Trị số đỉnh lực thứ nhất và thứ hai cao hơn từ 1,5 đến 2,2 lần so với giá trị lực căng ở trạng thái cân bằng tĩnh cuối cùng.

Thứ hai, chiều dài chuỗi sứ có ảnh hưởng tỷ lệ nghịch rõ rệt đến biên độ lực căng dư truyền vào xà cột. Khi chiều dài chuỗi sứ tăng từ 2,5m lên 3,5m, giá trị ứng suất động cực đại trong dây liền kề vị trí đứt giảm từ 12% đến 18% nhờ khả năng xoay tự do triệt tiêu một phần động năng.

Thứ ba, chiều dài khoảng cột tỷ lệ thuận với mức độ xung kích tác động lên thân tháp. Khi chiều dài nhịp tăng từ 350m lên 500m, năng lượng thế năng đàn hồi tích lũy giải phóng đột ngột làm phản lực tại chân trụ tăng từ 25% đến 35%.

Thứ tư, phương pháp tính toán tĩnh tương đương quy định tại 11TCN 19:2006 lấy hệ số giảm lực cố định khoảng 0,4 lần lực căng lớn nhất đã đánh giá thấp đáng kể nội lực thực tế của thanh chính và thanh giằng chân cột, dẫn đến nguy cơ mất ổn định kết cấu khi xảy ra sự cố đột ngột.

Thảo luận kết quả

Hiện tượng xuất hiện các đỉnh lực cực đại trong giây đầu tiên được giải thích bởi sự giải phóng đột ngột của năng lượng biến dạng đàn hồi tích lũy trong nhịp dây bị đứt, tạo ra sóng ứng suất lan truyền dọc tuyến và giật mạnh vào chuỗi sứ đỡ. Kết quả này tương đồng với các thực nghiệm động lực học tại Viện Nghiên cứu Điện lực Hoa Kỳ EPRI và các nghiên cứu của Peabody trên phần mềm ADINA. So sánh với các tiêu chuẩn quốc tế, tiêu chuẩn ASCE 74 của Mỹ quy định hệ số lực kéo khi đứt dây là 0,76 lần lực căng cực đại và tiêu chuẩn Nhật Bản quy định 0,6 lần, cao hơn rất nhiều so với mức 0,4 lần của tiêu chuẩn Việt Nam hiện hành.

Dữ liệu phản lực và dao động trong luận văn được hệ thống hóa rõ ràng thông qua các đồ thị lịch sử thời gian ứng suất - thời gian 12 giây và bảng tổng hợp nội lực Von-Mises tại các thanh thép hình chịu lực. Biểu đồ đường cong phản lực nút chân trụ theo thời gian thể hiện rõ sự dao động tắt dần nhờ lực cản cấu trúc và khối lượng dây còn lại, minh chứng rằng nếu chỉ nhìn vào giá trị tĩnh cuối cùng trên bảng tính thông thường, người kỹ sư sẽ bỏ sót toàn bộ biên độ quá độ nguy hiểm nhất của công trình.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng thiết kế và đảm bảo an toàn tuyệt đối cho hệ thống truyền tải điện, các giải pháp kỹ thuật cần được triển khai đồng bộ:

Tiến hành rà soát và điều chỉnh Quy phạm trang bị điện 11TCN 19:2006 do Bộ Công Thương ban hành, bổ sung hệ số xung động từ 1,3 đến 1,6 cho bài toán đứt dây và tuột chuỗi sứ trong chu kỳ cập nhật tiêu chuẩn giai đoạn 2026 - 2028.

Ứng dụng chuỗi sứ cách điện composite polymer có chiều dài linh hoạt từ 3,0m đến 3,5m kết hợp thiết bị giảm chấn ma sát tại các khoảng vượt lớn từ 400m đến 500m, mục tiêu giảm từ 15% đến 20% biên độ xung kích truyền vào xà đỡ, thực hiện bởi các công ty tư vấn xây dựng điện trong giai đoạn lập báo cáo nghiên cứu khả thi.

Gia cường tiết diện cho hệ thanh giằng góc và bulông nút liên kết chân trụ tại các vị trí cột đỡ xung yếu, nâng hệ số an toàn chịu lực cục bộ thêm 25% trước năm 2027 dưới sự giám sát của Tổng công ty Truyền tải điện Quốc gia.

Tích hợp quy trình mô phỏng số động lực học trên phần mềm ANSYS và thuật toán MATLAB vào công tác thẩm tra thiết kế cơ sở tại các viện chuyên ngành, hoàn thành việc xây dựng sổ tay hướng dẫn tính toán nội bộ trong vòng 12 tháng tới.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

Kỹ sư thiết kế kết cấu tại các công ty tư vấn xây dựng điện: Vận dụng trực tiếp bảng tra hệ số suy giảm lực và ứng suất động để lựa chọn tiết diện tháp thép tối ưu, hạn chế sự cố gãy đổ xà cột trên các tuyến 220kV và 500kV.

Đơn vị quản lý vận hành hệ thống truyền tải điện: Nắm vững cơ chế lan truyền lực động khi đứt dây để xây dựng quy trình kiểm định định kỳ, phân vùng rủi ro cho các cung đoạn có khoảng cột từ 400m đến 500m.

Cơ quan biên soạn quy chuẩn và tiêu chuẩn kỹ thuật xây dựng: Sử dụng cơ sở dữ liệu mô phỏng 50 trường hợp làm căn cứ khoa học để hoàn thiện chương mục tính toán kết cấu tháp truyền tải điện trong hệ thống tiêu chuẩn quốc gia.

Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật xây dựng công trình: Tham khảo phương pháp thiết lập phần tử hữu hạn Link 10 phi tuyến và giải thuật tích phân Newmark trên MATLAB để phát triển các đề tài phân tích dao động công trình dạng tháp thanh không gian.

Câu hỏi thường gặp

Phương pháp tính toán tĩnh theo Quy phạm 11TCN 19:2006 có hạn chế gì khi tính tải trọng đứt dây? Phương pháp tĩnh chỉ xét trạng thái cân bằng cuối cùng với hệ số giảm lực khoảng 0,4 lần lực căng lớn nhất. Trong khi đó, đáp ứng động thực tế xuất hiện các đỉnh xung lực cao gấp từ 1,5 đến 2,2 lần trong 1,5 giây đầu tiên, gây mất an toàn cho kết cấu cột.

Tăng chiều dài chuỗi sứ có tác dụng như thế nào đối với lực truyền vào cột? Khi chiều dài chuỗi sứ tăng từ 2,5m lên 3,5m, góc lệch tự do của sứ tăng lên giúp hấp thu bớt động năng dao động, qua đó làm giảm từ 12% đến 18% giá trị ứng suất xung kích truyền trực tiếp vào cánh xà tháp thép.

Tại sao phần tử Link 10 trong ANSYS lại phù hợp để mô phỏng dây dẫn điện? Phần tử Link 10 có tính năng phi tuyến hình học đặc thù là chỉ làm việc khi chịu kéo và tự động mất khả năng chịu lực khi chuyển sang trạng thái chịu nén, phản ánh chính xác đặc tính cơ học của dây cáp nhôm lõi thép ACSR.

Khoảng cách nhịp cột ảnh hưởng ra sao đến phản lực chân tháp khi xảy ra sự cố? Khoảng cột càng lớn từ 350m đến 500m làm tăng khối lượng và thế năng đàn hồi của dây. Khi đứt dây, năng lượng giải phóng mạnh hơn khiến phản lực xung động tại nút liên kết chân móng tăng thêm từ 25% đến 35%.

Làm thế nào để ứng dụng kết quả luận văn vào thiết kế thực tế tháp truyền tải? Kỹ sư có thể tra cứu mối tương quan giữa chiều dài chuỗi sứ và khoảng cột trong nghiên cứu để đưa hệ số động lực phù hợp vào các phần mềm tính toán kết cấu thông dụng như STAAD hoặc SAP2000 thay vì chỉ dùng tải tĩnh đơn thuần.

Kết luận

Đóng góp cốt lõi của luận văn thạc sĩ được đúc kết qua 5 điểm nhấn học thuật:

Làm sáng tỏ bản chất đáp ứng động lực học phi tuyến của hệ tương tác cột và dây truyền tải điện 220kV khi gặp sự cố đứt dây.

Xác lập bộ dữ liệu thực nghiệm số trên 50 mô hình khẳng định đỉnh lực xung động vượt từ 1,5 đến 2,2 lần giá trị tính tĩnh thông thường.

Chứng minh vai trò giảm chấn tự nhiên của chuỗi sứ dài từ 3,0m đến 3,5m giúp hạ thấp đáng kể tải trọng xung kích tác dụng lên đầu xà cột.

Cung cấp cơ sở khoa học thuyết phục chỉ ra điểm bất cập của hệ số giảm lực tĩnh theo Quy phạm trang bị điện Việt Nam 11TCN 19:2006.

Chuyển giao thành công công cụ tính toán tự động hóa ứng suất và độ võng dây mềm bằng ngôn ngữ MATLAB phục vụ kỹ thuật công trình.

Trong giai đoạn tiếp theo, các đơn vị nghiên cứu cần mở rộng bài toán cho hệ dây phân pha 4 của lưới điện 500kV và tích hợp thêm tác động ngẫu hợp của tải trọng gió bão. Độc giả quan tâm và các kỹ sư kết cấu hãy liên hệ thư viện trường để khai thác trọn vẹn tập dữ liệu và mã nguồn chương trình tính toán chuyên sâu này.
