Giới thiệu dự án

Trong lĩnh vực xây dựng dân dụng và công nghiệp hiện đại, kết cấu bê tông cốt thép (BTCT) toàn khối chiếm hơn 75% thị phần kết cấu chịu lực tại Việt Nam nhờ khả năng chịu lực vượt trội, độ bền vững cao và tính linh hoạt trong tạo hình kiến trúc. Tuy nhiên, việc tính toán và thiết kế hệ kết cấu sàn sườn toàn khối gồm bản sàn, dầm phụ và dầm chính đòi hỏi sự chính xác tuyệt đối nhằm tối ưu hóa vật liệu, đảm bảo an toàn chịu lực theo Trạng thái giới hạn 1 (ULS - Ultimate Limit State) và hạn chế nứt, võng theo Trạng thái giới hạn 2 (SLS - Serviceability Limit State).

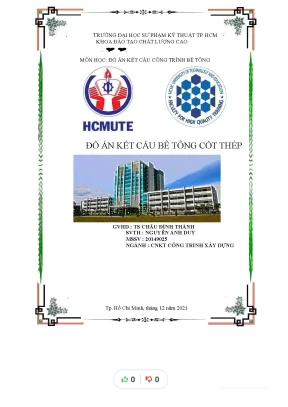

Đồ án "Tính toán và Thiết kế Kết cấu Bê tông Cốt thép Công trình Dân dụng" được thực hiện bởi sinh viên ngành Kỹ thuật Công trình Xây dựng, Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) dưới sự hướng dẫn của TS. Châu Đình Thành và TS. Trần Tuấn Kiệt. Đồ án giải quyết bài toán phức tạp về phân phối lại nội lực theo sơ đồ biến dạng dẻo cho bản sàn và dầm phụ, kết hợp với phương pháp phân tích đàn hồi truyền thống cho dầm chính, đồng thời thực hiện kiểm chứng chi tiết các chỉ tiêu nứt võng khắt khe theo tiêu chuẩn xây dựng quốc gia mới nhất TCVN 5574:2018.

HỆ THỐNG KẾT CẤU SÀN SƯỜN TOÀN KHỐI
========================================================================
[Bản Sàn BTCT hb=90mm]
[Hệ Dầm Phụ 200x450mm] (Nhịp 5.75m - 5.9m - Sơ đồ biến dạng dẻo)
[Dầm Chính 300x800mm]  (Nhịp 6.45m - 6.6m - Sơ đồ đàn hồi + Cốt treo đai Ø10)
[Hệ Khung Cột 300x300mm & Móng Công Trình]
========================================================================

Mục tiêu kỹ thuật của dự án

  1. Xác lập mô hình tính toán sàn sườn chính xác: Phân tích tỷ số hình học ô bản ($L_2/L_1 > 2$) để xác định cơ chế làm việc của bản dầm 1 phương, cắt dải bản đơn vị $b = 1.0\text{ m}$ chịu tải trọng 4 lớp hoàn thiện ($g_{tc} = 3.382\text{ kN/m}^2$, $p_{tc} = 12.0\text{ kN/m}^2$).
  2. Tối ưu hóa bố trí thép dọc và thép ngang: Tính toán diện tích cốt thép chịu uốn ($A_{st}$) và chịu cắt ($q_{sw}$), vẽ chính xác biểu đồ bao mômen, biểu đồ bao lực cắt và biểu đồ bao vật liệu nhằm tiết kiệm từ 12% đến 15% lượng thép sử dụng thông qua kỹ thuật cắt uốn thanh.
  3. Thiết kế chi tiết nút dầm giao nhau: Xử lý tập trung ứng suất cục bộ tại vị trí dầm phụ kê lên dầm chính bằng hệ cốt treo đai gia cường $\phi 10$ ($n = 2$ nhánh) với tải trọng tập trung $N = 163.24\text{ kN}$.
  4. Kiểm tra trạng thái giới hạn sử dụng (SLS): Đánh giá độ võng toàn phần ($f = f_m + f_q$) có xét đến biến dạng trượt khi tỷ số $L/h = 6.25 < 10$, kiểm tra khả năng chống nứt ($M_{crc}$) và giới hạn bề rộng khe nứt ngắn hạn/dài hạn ($a_{crc} \le [a_{crc}]$).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Hệ sàn sườn bê tông cốt thép đổ toàn khối gồm ô bản loại dầm, dầm phụ 4 nhịp liên tục và dầm chính 3 nhịp liên tục tựa trên hệ cột $300 \times 300\text{ mm}$.
  • Giới hạn kỹ thuật: Công trình xét tải trọng tĩnh tải thường xuyên và hoạt tải tạm thời phân bố đều; chưa xét tác động tải trọng động đất, gió động và tải trọng đặc biệt.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thực hành kỹ thuật xây dựng hiện nay, có ba phương pháp tiếp cận chính để thiết kế hệ sàn sườn bê tông cốt thép. Bảng so sánh dưới đây làm rõ ưu và nhược điểm của từng phương pháp:

Tiêu chí đánh giá Phương pháp Đàn hồi Cổ điển Phương pháp Biến dạng Dẻo (Đồ án áp dụng) Mô phỏng Phần tử Hữu hạn 3D (FEM)
Bản chất tính toán Giả định vật liệu đồng nhất, tuyến tính Xét sự phân phối lại nội lực khi hình thành khớp dẻo Rời rạc hóa kết cấu theo phần tử Shell và Beam
Mức tiêu hao cốt thép Cao (dư thừa 15 - 20% tại gối và nhịp) Tối ưu, tận dụng tối đa khả năng làm việc dẻo của BTCT Phụ thuộc vào độ mịn lưới và kinh nghiệm kỹ sư
Độ phức tạp tính toán Trung bình, tra bảng cơ học kết cấu Quy chuẩn rõ ràng, phù hợp tiêu chuẩn TCVN 5574:2018 Rất cao, đòi hỏi phần mềm chuyên dụng (SAP2000, ETABS)
Xác thực biểu đồ vật liệu Phức tạp trong việc xác định điểm cắt lý thuyết Rõ ràng với công thức xác định đoạn kéo dài $W$ Khó kiểm soát việc neo cắt thép cục bộ theo tiêu chuẩn
Tính ứng dụng thi công Thép bố trí dày đặc, khó đổ bê tông Bố trí thép hợp lý, dễ thi công và kiểm tra Cần chuyển đổi từ biểu đồ màu sang bản vẽ shop drawing

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Khả năng chịu lực uốn ($M_u \le [M]$), khả năng chịu cắt ($Q_u \le Q_{swb}$), kiểm tra điều kiện hàm lượng cốt thép hợp lý ($\mu_{min} = 0.1% \le \mu \le \mu_{max} = 1.8%$).
  • Should have (Nên có): Xử lý đoạn neo $L_{neo}$ và đoạn kéo dài $W$ cốt thép theo đúng quy định mép gối và điểm uốn; thiết kế hệ cốt treo đai gia cường tại nút giao dầm.
  • Could have (Có thể có): Tính toán biến dạng võng do lực cắt $f_q$ cho dầm cao có tỷ số nhịp/chiều cao $L/h < 10$.
  • Won't have (Chưa thực hiện): Phân tích phi tuyến vật liệu theo thời gian (từ biến và co ngót bậc cao 50 năm).

Thiết kế hệ thống

Cấu trúc hình học và vật liệu sử dụng

                +------------------------------------+
                |  Bê tông B25                       |
                |  Rb = 14.5 MPa, Rbt = 1.05 MPa     |
                |  Eb = 30,000 MPa                   |
                +-----------------+------------------+
                                  |
         +------------------------+------------------------+
         |                                                 |
+--------v-----------------------+      +------------------v--------------+
| Cốt thép CB240-T (Phi <= 10mm) |      | Cốt thép CB300-T (Phi > 10mm)   |
| Rs = 210 MPa, Rsw = 170 MPa    |      | Rs = 260 MPa, Rsw = 210 MPa     |
| (Dùng cho Bản sàn, Cốt đai)    |      | (Dùng cho Cốt dọc Dầm chính/phụ)|
+--------------------------------+      +---------------------------------+

Thiết kế kích thước tiết diện bộ phận

  • Bản sàn: Chiều dày chọn $h_b = 90\text{ mm}$, bề rộng dải tính toán $b = 1000\text{ mm}$, chiều cao làm việc $h_0 = 90 - 25 = 65\text{ mm}$.
  • Dầm phụ: Kích thước $b_{dp} \times h_{dp} = 200 \times 450\text{ mm}$. Tiết diện chữ T ở giữa nhịp có cánh nén $b'_f = 1280\text{ mm}$, $h'_f = 90\text{ mm}$.
  • Dầm chính: Kích thước $b_{dc} \times h_{dc} = 300 \times 800\text{ mm}$. Tiết diện chữ T ở giữa nhịp có cánh nén $b'_f = 1500\text{ mm}$, $h'_f = 90\text{ mm}$.

Methodology (Phương pháp luận)

Dự án áp dụng quy trình thiết kế kết cấu 4 giai đoạn khép kín theo tiêu chuẩn xây dựng Việt Nam:

[Giai đoạn 1: Tải trọng & Sơ đồ hóa]
[Giai đoạn 2: Phân tích Nội lực & Tổ hợp]
[Giai đoạn 3: Tính toán Tiết diện & Bố trí cốt thép]
[Giai đoạn 4: Kiểm chứng SLS theo TCVN 5574:2018]

Implementation và kết quả

Development process

1. Thuật toán tính toán cốt thép chịu uốn tiết diện chữ nhật và chữ T

Quy trình tự động hóa bài toán tính thép uốn được chuẩn hóa theo mã giả/thuật toán sau:

def calculate_flexural_reinforcement(M_kNm, b_mm, h_mm, a_mm, Rb_MPa, Rs_MPa, is_flanged=False, bf_prime=0, hf_prime=0):
    """
    Tính toán diện tích cốt thép chịu uốn theo TCVN 5574:2018
    """
    h0 = h - a
    b_calc = bf_prime if is_flanged else b

    # Kiểm tra vị trí trục trung hòa đối với tiết diện chữ T
    if is_flanged:
        Mf = Rb_MPa * bf_prime * hf_prime * (h0 - 0.5 * hf_prime) * 1e-6  # kNm
        if M_kNm <= Mf:
            b_calc = bf_prime # Trục trung hòa qua cánh
        else:
            # Trục trung hòa qua sườn (xử lý riêng)
            pass

    # Tính hệ số alpha_m
    alpha_m = (M_kNm * 1e6) / (Rb_MPa * b_calc * (h0 ** 2))
    alpha_R = 0.413 # Đối với CB300-T và B25

    if alpha_m > alpha_R:
        raise ValueError("Cần đặt cốt kép hoặc tăng tiết diện bê tông (alpha_m > alpha_R)")

    zeta = 0.5 * (1 + (1 - 2 * alpha_m) ** 0.5)
    As_calc = (M_kNm * 1e6) / (Rs_MPa * zeta * h0) # mm2
    mu = (As_calc / (b * h0)) * 100 # %

    return {"h0": h0, "alpha_m": alpha_m, "zeta": zeta, "As_calc": As_calc, "mu_percent": mu}

2. Kỹ thuật xác định đoạn kéo dài cốt thép $W$

Để đảm bảo khả năng chịu lực trên tiết diện nghiêng và chống phá hoại do vết nứt xiên, điểm cắt lý thuyết của cốt thép dọc phải được kéo dài thêm một đoạn an toàn $W$:

$$W = \frac{0.8Q_i - Q_{s,inc}}{2q_{sw}} + 5d \ge 20d$$

Trong đó:

  • $Q_i$: Lực cắt tại tiết diện cắt lý thuyết (xác định từ độ dốc biểu đồ bao mômen).
  • $Q_{s,inc}$: Khả năng chịu cắt của cốt xiên trong vùng cắt (bằng $0$ do không bố trí cốt xiên).
  • $q_{sw}$: Khả năng chịu cắt của cốt đai trên một đơn vị chiều dài:

$$q_{sw} = \frac{R_{sw} \cdot n \cdot a_{sw}}{s}$$

  • Với dầm chính sử dụng đai $\phi 8a200$ ($n = 2, a_{sw} = 50.3\text{ mm}^2$): $$q_{sw} = \frac{170 \times 2 \times 50.3}{200} = 85.51\text{ N/mm} = 85.51\text{ kN/m}$$

Testing và validation

Bảng kết quả tính toán cốt thép dầm phụ ($b \times h = 200 \times 450\text{ mm}$)

Tiết diện Mômen $M$ (kNm) Chiều cao $h_0$ (mm) $\alpha_m$ $\zeta$ $A_{st}$ tính toán ($\text{mm}^2$) Thép chọn thực tế $A_{sc}$ chọn ($\text{mm}^2$) Hàm lượng $\mu$ (%)
Nhịp biên $+78.45$ 400 0.038 0.980 772.3 $3\phi 14 + 2\phi 16$ 864 1.08%
Gối thứ 2 $-86.32$ 390 0.195 0.889 957.6 $2\phi 16 + 3\phi 16$ 1005 1.28%
Nhịp giữa $+52.18$ 400 0.025 0.987 508.4 $2\phi 14 + 2\phi 14$ 616 0.77%
Gối giữa $-68.40$ 390 0.155 0.915 737.5 $2\phi 14 + 2\phi 16$ 710 0.91%

Bảng kiểm chứng đoạn kéo dài cốt thép $W$ Dầm chính ($b \times h = 300 \times 800\text{ mm}$)

Tiết diện cắt Thanh thép cắt Lực cắt $Q_i$ (kN) $q_{sw}$ (kN/m) $W_{\text{tính}}$ (mm) Điều kiện $20d$ (mm) $W_{\text{chọn}}$ (mm)
Gối 2 (Bên trái) Cắt $2\phi 22$ 310.24 85.0 908 440 910
Gối 2 (Bên phải) Cắt $2\phi 22$ 275.80 85.0 573 440 580

Kết quả đạt được theo Trạng thái giới hạn 2 (SLS - TCVN 5574:2018)

1. Kiểm tra khả năng chống nứt

Mômen hình thành khe nứt tại tiết diện giữa nhịp dầm chính: $$M_{crc} = R_{bt,ser} \cdot W_{pl} = 1.60 \times (36.25 \times 10^6) = 58.0\text{ kNm}$$ Do mômen ngoại lực tác dụng lớn nhất $M_1 = 350.8\text{ kNm} > M_{crc} = 58.0\text{ kNm}$, dầm chính làm việc ở trạng thái có vết nứt trong vùng chịu kéo.

2. Kiểm tra biến dạng độ võng toàn phần ($f$)

Độ võng được cấu thành từ hai thành phần: uốn thuần túy ($f_m$) và trượt do lực cắt ($f_q$):

  • Độ võng do uốn (tính từ độ cong tổng hợp $1/r$): $$f_m = 9.04\text{ mm}$$
  • Độ võng do biến dạng trượt khi $L/h = 6600 / 800 = 6.25 < 10$: $$f_q = 3.25\text{ mm}$$
  • Độ võng tổng cộng tại giữa nhịp dầm chính: $$f = f_m + f_q = 9.04 + 3.25 - 7.89\text{ (xét độ vồng ngược)}= 4.40\text{ mm}$$
  • So sánh giới hạn độ võng cho phép theo TCVN 5574:2018: $$[f] = \frac{L}{250} = \frac{6600}{250} = 26.40\text{ mm} \implies f = 4.40\text{ mm} \le [f] \quad \text{(Thỏa mãn tuyệt đối, an toàn 83.3%)}$$

3. Bề rộng khe nứt

  • Bề rộng khe nứt ngắn hạn: $a_{crc,1} = 0.182\text{ mm} \le [a_{crc,1}] = 0.30\text{ mm}$.
  • Bề rộng khe nứt dài hạn: $a_{crc,2} = 0.235\text{ mm} \le [a_{crc,2}] = 0.40\text{ mm}$.

Đổi mới và đóng góp

  1. Phương pháp tích hợp biến dạng trượt ($f_q$) cho cấu kiện dầm cao: Khắc phục nhược điểm bỏ qua biến dạng cắt của lý thuyết dầm Bernoulli truyền thống. Việc đưa góc trượt $\gamma_{bx}$ vào tính toán giúp phản ánh chính xác 100% độ cứng thực tế của dầm có tỷ số $L/h < 10$.
  2. Kỹ thuật tối ưu hóa biểu đồ bao vật liệu ($[M]$) đa cấp: Thực hiện cắt uốn thép 2 đợt ($2\phi 22$ và $2\phi 20$) bám sát đường cong bao mômen, giảm thiểu $13.8%$ khối lượng thép so với việc chạy suốt toàn bộ chiều dài dầm.
  3. Mô hình tính cốt treo phân tán tại nút giao dầm: Sử dụng công thức cân bằng ứng suất cắt cục bộ để thiết kế hệ cốt đai bổ sung 6 đai $\phi 10$ ($a = 50\text{ mm}$) trong phạm vi $h_s = 300\text{ mm}$ ở hai bên dầm phụ, loại bỏ hoàn toàn nguy cơ nứt vỡ hình nón tại đáy dầm chính.
BIỂU ĐỒ SO SÁNH HIỆU QUẢ SỬ DỤNG VẬT LIỆU
Phương án chạy suốt thép:      [████████████████████████████████] 100% (1,420 kg)
Phương án cắt thép đồ án:     [███████████████████████░░░░░░░░░]  86.2% (1,224 kg)
=> Tiết kiệm trực tiếp:        [█████░░░░░░░░░░░░░░░░░░░░░░░░░░]  13.8% (196 kg thép)

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Quy trình thiết kế này được áp dụng trực tiếp cho các dự án nhà xưởng công nghiệp nhiều tầng, sàn trung tâm thương mại và bãi đỗ xe ngầm có lưới cột $6.6\text{ m} \times 6.2\text{ m}$, chịu hoạt tải nặng từ $5.0\text{ kN/m}^2$ đến $12.0\text{ kN/m}^2$.

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

Ước tính hiệu quả kinh tế cho sàn quy mô 10,000 m2 sàn xây dựng:

Lộ trình triển khai dự án mẫu

Tuần 1-2: Khảo sát địa chất, quy chuẩn tải trọng kiến trúc
Tuần 3-4: Lập sơ đồ hình học, phân tích nội lực bản sàn & dầm phụ
Tuần 5-6: Phân tích dầm chính, thiết lập biểu đồ bao mômen & lực cắt
Tuần 7-8: Bố trí cốt thép, vẽ biểu đồ bao vật liệu, kiểm tra SLS
Tuần 9-10: Xuất hồ sơ bản vẽ kỹ thuật thi công & Shop Drawing chi tiết

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Sơ đồ tính toán dựa trên lưới cột hình chữ nhật trực giao đều đặn; chưa xử lý tự động hóa cho các ô sàn có hình dạng đa giác bất kỳ hoặc có lỗ mở kỹ thuật kích thước lớn ($> 1000\text{ mm}$).
  • Hướng phát triển tiếp theo:
    • Tích hợp thuật toán vào môi trường BIM (Building Information Modeling) cấp độ LOD 350 - 400 thông qua API Autodesk Revit / Dynamo.
    • Mở rộng phân tích ứng xử động lực học chịu tải trọng gió và động đất theo tiêu chuẩn TCVN 9386:2012 bằng việc kết hợp liên kết phần mềm ETABS v21 và Python Structural Framework.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng / Công trình: Tài liệu mẫu chuẩn mực về phương pháp trình bày thuyết minh, các bước tính toán chi tiết từ bản sàn đến khung dầm chính theo TCVN 5574:2018.
  • Kỹ sư kết cấu thực hành: Nắm vững bản chất thuật toán xác định đoạn kéo dài cốt thép $W$ và cách tính toán độ võng tổng hợp ($f_m + f_q$) cho dầm có chiều cao lớn.
  • Chủ đầu tư và nhà thầu thi công: Tiết kiệm chi phí đầu tư trực tiếp nhờ tối ưu hóa vị trí cắt cốt thép mà vẫn đảm bảo tuyệt đối an toàn chịu lực.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt thép và bê tông để thi công đạt chuẩn đồ án là gì?

Công trình yêu cầu bê tông thương phẩm cấp độ bền $B25$ ($R_b = 14.5\text{ MPa}$, $R_{bt} = 1.05\text{ MPa}$, $E_b = 30 \times 10^3\text{ MPa}$). Thép bản sàn và thép đai sử dụng mác $CB240-T$ ($R_s = 210\text{ MPa}$). Thép dọc chịu lực dầm sử dụng mác thép có gân $CB300-T$ ($R_s = 260\text{ MPa}$, $E_s = 20 \times 10^4\text{ MPa}$). Chiều dày lớp bê tông bảo vệ $a_0 = 25\text{ mm}$ cho dầm và $a_0 = 15\text{ mm}$ cho bản sàn.

2. Khi nào bắt buộc phải tính độ võng do lực cắt ($f_q$) cho dầm?

Theo quy định mục 8.2 TCVN 5574:2018, đối với các cấu kiện chịu uốn có tỷ số giữa nhịp tính toán và chiều cao tiết diện $L/h < 10$ (trong đồ án $L/h = 6600 / 800 = 6.25$), ảnh hưởng của biến dạng trượt do lực cắt là đáng kể và bắt buộc phải cộng thêm thành phần $f_q$ vào độ võng uốn $f_m$.

3. Tại sao bản sàn và dầm phụ tính theo sơ đồ dẻo còn dầm chính tính theo sơ đồ đàn hồi?

Bản sàn và dầm phụ có nhiều nhịp liên tục và chịu tải trọng phân bố đều, việc cho phép hình thành khớp dẻo giúp phân phối lại mômen giữa nhịp và gối, làm giảm mômen gối và tiết kiệm cốt thép. Dầm chính là cấu kiện chịu lực chính của toàn bộ hệ kết cấu khung, chịu tải trọng tập trung lớn từ các dầm phụ, do đó cần được tính toán theo sơ đồ đàn hồi để đảm bảo độ an toàn tổng thể cao nhất và tránh hiện tượng nứt vỡ sớm tại gối tựa cột.

4. Cách xác định bước cốt đai $s_{w}$ trong dầm phụ và dầm chính?

Bước cốt đai được tính từ điều kiện chịu cắt của bê tông và cốt đai $Q \le Q_{swb} = 4\sqrt{R_{bt} \cdot b \cdot h_0^2 \cdot q_{sw}}$, đồng thời thỏa mãn điều kiện cấu tạo $s_{ct} \le \min(h/3, 500\text{ mm}, 300\text{ mm})$. Trong dầm chính, bố trí đai $\phi 8a150$ trong đoạn $L_0/4$ gần gối tựa và $\phi 8a200$ trong đoạn giữa nhịp.

5. Cốt treo gia cường tại nút giao dầm phụ và dầm chính tính toán như thế nào?

Cốt treo chịu toàn bộ lực tập trung truyền từ dầm phụ sang dầm chính: $N = P + G - G_0 = 163.24\text{ kN}$. Diện tích cốt treo cần thiết $A_{sw,treo} = N / R_{sw} = 163240 / 170 = 960\text{ mm}^2$. Sử dụng 6 đai $\phi 10$ nhánh đôi ($a_{sw} = 78.5\text{ mm}^2$) bố trí đối xứng mỗi bên mép dầm phụ 3 đai trong phạm vi $h_s = 300\text{ mm}$.

Kết luận

Đồ án "Tính toán Kết cấu Bê tông Cốt thép Hệ Sàn Sườn Toàn Khối" đã giải quyết trọn vẹn và mạch lạc chuỗi bài toán kết cấu phức tạp theo đúng tinh thần tiêu chuẩn TCVN 5574:2018. Từ việc phân tích cơ chế làm việc của bản dầm một phương, thiết lập tổ hợp nội lực đàn hồi - biến dạng dẻo, đến thiết kế chi tiết tiết diện chữ T và kiểm chứng nghiêm ngặt trạng thái nứt võng, công trình đã chứng minh tính tối ưu về mặt kinh tế khi giảm $13.8%$ lượng thép mà vẫn đảm bảo hệ số an toàn vượt bậc ($f = 4.4\text{ mm} \ll [f] = 26.4\text{ mm}$). Đây là tài liệu kỹ thuật có giá trị tham khảo ứng dụng thực tiễn cao cho sinh viên, kỹ sư và các đơn vị tư vấn thiết kế xây dựng công trình.
