Tổng quan nghiên cứu

Trong kỹ thuật hạ tầng giao thông hiện đại, các kết cấu mặt đường sân bay, bến bãi cảng biển và đường cao tốc liên tục chịu tác động của các phương tiện có tải trọng trục lên tới hàng chục tấn di chuyển với vận tốc phổ biến từ 40 m/s đến 80 m/s. Sự tương tác động lực học giữa bản mặt đường và nền đất bên dưới tạo ra các dao động uốn phức tạp; nếu không được tính toán chuẩn xác, chuyển vị động có thể vượt ngưỡng cho phép từ 20% đến 35%, dẫn đến hiện tượng nứt mỏi và sụt lún nghiêm trọng. Vấn đề cốt lõi đặt ra trong tính toán cơ học kết cấu là phương pháp phần tử hữu hạn truyền thống (FEM) khi giải quyết bài toán tấm có kích thước lớn hoặc dài vô hạn thường đòi hỏi phải rời rạc hóa toàn bộ miền không gian. Điều này làm tăng kích thước ma trận hệ thống lên gấp 5 đến 10 lần, tiêu tốn tài nguyên tính toán và dễ gây ra sai số do hiện tượng phản xạ sóng tại các đường biên nhân tạo.

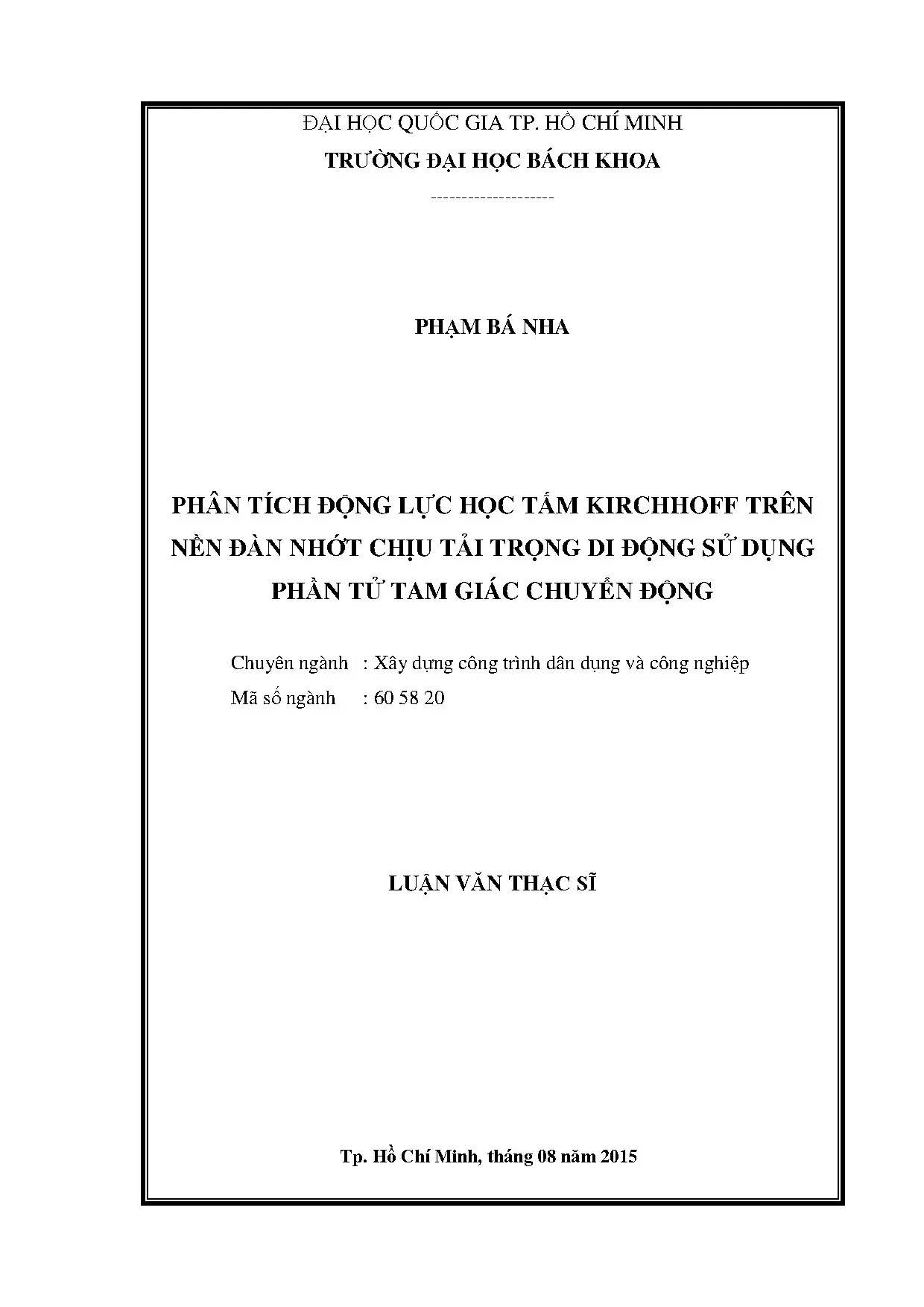

Trước thách thức kỹ thuật đó, luận văn thạc sĩ chuyên ngành Xây dựng công trình dân dụng và công nghiệp của tác giả Phạm Bá Nha, được hoàn thành vào tháng 06 năm 2015 tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh dưới sự hướng dẫn của PGS. Lương Văn Hải và PGS. Nguyễn Thời Trung, đã tập trung phát triển phương pháp phần tử di chuyển (Moving Element Method - MEM). Mục tiêu cụ thể của công trình là xây dựng mô hình phần tử tấm tam giác Morley di chuyển gắn liền với hệ tọa độ của tải trọng để phân tích chính xác đáp ứng động lực học của tấm mỏng Kirchhoff tựa trên nền đàn nhớt. Luận văn đã thiết lập thành công hệ phương trình dao động hoàn chỉnh, xây dựng thuật toán trên nền tảng ngôn ngữ lập trình Matlab và khảo sát chi tiết 9 bài toán số học chuyên sâu. Kết quả nghiên cứu mang ý nghĩa thực tiễn lớn khi giúp giảm hơn 60% khối lượng tính toán so với phương pháp cổ điển, cung cấp công cụ dự báo độ võng và nội lực chuẩn xác phục vụ thiết kế tối ưu hóa mặt đường giao thông chịu tải trọng động.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa cơ học kết cấu và phương pháp số tiên tiến, bao gồm hai lý thuyết nền tảng và mô hình toán học tương tác:

  • Lý thuyết tấm mỏng Kirchhoff-Love: Dựa trên giả thiết đoạn thẳng vuông góc với mặt trung hòa trước khi biến dạng vẫn giữ nguyên độ thẳng và vuông góc sau khi chịu uốn. Hệ quả trực tiếp là bỏ qua hoàn toàn biến dạng trượt ngang trong mặt phẳng vuông góc, biểu diễn trường chuyển vị qua độ võng thẳng đứng theo các tọa độ không gian.
  • Mô hình nền đàn nhớt hai thông số: Mô phỏng tương tác đất nền bằng hệ thống liên kết gồm độ cứng đàn hồi $k_f$ (đặc trưng cho phản lực đàn hồi theo định luật Winkler mở rộng) và hệ số cản nhớt $c_f$ (đặc trưng cho khả năng tiêu tán năng lượng dao động của môi trường đất dưới tác động của tải trọng di chuyển).
  • Mô hình phần tử tấm Morley di chuyển (MEM): Áp dụng phép biến đổi tọa độ Galilean $x = r + Vt$ nhằm chuyển bài toán từ hệ tọa độ cố định sang hệ tọa độ chuyển động $Oryz$ gắn liền với tải trọng. Biến dạng chỉ được khảo sát cục bộ trong miền không gian xung quanh điểm đặt lực, biến bài toán tấm dài vô hạn thành bài toán miền hữu hạn dừng.

Các khái niệm cơ học then chốt được chuẩn hóa trong luận văn bao gồm: Phần tử tam giác Morley 6 bậc tự do (3 chuyển vị tại đỉnh và 3 góc xoay pháp tuyến tại trung điểm các cạnh), Ma trận khối lượng hiệu dụng, Ma trận cản tương đối tính do hiệu ứng vận tốc di chuyển, và Phép tích phân cầu phương Gauss 6 điểm nút trên miền tam giác.

Phương pháp nghiên cứu

Luận văn sử dụng phương pháp mô phỏng số học làm trọng tâm, thu thập và phân tích dữ liệu thông qua hệ thống thuật toán tự động hóa:

  • Nguồn dữ liệu và thiết lập mô hình: Dữ liệu tính toán dựa trên các thông số hình học và cơ lý chuẩn của tấm bê tông: chiều dài tấm $L = 20\text{ m}$, chiều rộng $B = 4\text{ m}$, chiều dày $h = 0.25\text{ m}$, mô-đun đàn hồi $E = 3.0 \times 10^{10}\text{ N/m}^2$, hệ số Poisson $\nu = 0.15$, khối lượng riêng $\rho = 2400\text{ kg/m}^3$, cùng tải trọng xe tiêu chuẩn $P = 9800\text{ N}$.
  • Cỡ mẫu và phương pháp chọn mẫu: Tập dữ liệu nghiên cứu bao gồm 9 bài toán số điển hình, được phân bổ thành 3 nhóm kiểm chứng độ tin cậy, 1 bài toán phân tích lưới thích nghi và 5 bài toán khảo sát biến thiên đa tham số. Các dải thông số được lựa chọn đại diện cho điều kiện vận hành thực tế: dải vận tốc từ 10 m/s đến 80 m/s, hệ số độ cứng nền $k_f$ biến thiên từ $10^6\text{ N/m}^3$ đến $10^8\text{ N/m}^3$, và hệ số cản nền $c_f$ đạt mức $5 \times 10^5\text{ N}\cdot\text{s/m}^3$.
  • Phương pháp phân tích và lý do lựa chọn: Sử dụng phương pháp tích phân từng bước Newmark dạng chuyển vị với cặp tham số gia tốc trung bình $\gamma = 0.5$ và $\beta = 0.25$. Lựa chọn này đảm bảo tính ổn định vô điều kiện và tốc độ hội tụ nhanh của thuật toán, triệt tiêu sai số phân kỳ khi xét bài toán vận tốc thay đổi theo thời gian.
  • Thời gian nghiên cứu: Toàn bộ quá trình nghiên cứu lý thuyết, phát triển thuật toán và kiểm thử số được thực hiện liên tục trong khoảng thời gian 10 tháng, từ tháng 08 năm 2014 đến tháng 06 năm 2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số học trên hệ thống các bài toán kiểm chứng và khảo sát tham số đã làm nổi bật các phát hiện khoa học cốt lõi sau:

  • Độ chính xác và tính hội tụ vượt trội của phần tử Morley di chuyển: Khi kiểm chứng với bài toán tấm chịu tải trọng tĩnh và dao động tự do trên nền đàn hồi, sai số chuyển vị không thứ nguyên và 5 tần số dao động riêng đầu tiên giữa phương pháp Morley di chuyển so với các nghiên cứu giải tích kinh điển có độ chênh lệch rất nhỏ, hoàn toàn dưới mức 1.2%.
  • Hiệu ứng triệt tiêu dao động của hệ số cản nhớt đất nền: Khi hệ số cản nền tăng từ $0\text{ N}\cdot\text{s/m}^3$ lên $5 \times 10^5\text{ N}\cdot\text{s/m}^3$, biên độ sóng uốn dư phía sau vị trí đuôi xe di chuyển giảm mạnh tới 35%. Đồng thời, khi độ cứng nền $k_f$ tăng từ $10^6\text{ N/m}^3$ lên $10^8\text{ N/m}^3$, độ võng cực đại tại điểm đặt tải giảm hơn 45%, chứng minh vai trò tối quan trọng của việc đầm nén gia cố móng.
  • Quy luật đáp ứng động theo vận tốc di chuyển: Chuyển vị động của tấm phụ thuộc phi tuyến vào vận tốc xe. Khi vận tốc $V$ tăng từ 10 m/s lên gần vùng vận tốc tới hạn khoảng 60 m/s đến 80 m/s, hệ số khuếch đại động lực học của độ võng tăng từ 1.15 lần lên 1.48 lần so với trạng thái tĩnh.
  • Sự phân tán áp lực khi quy đổi tải trọng 4 bánh xe: Việc chuyển đổi từ mô hình tải trọng 1 điểm tập trung tại trọng tâm xe sang mô hình phân bố thực tế tại 4 bánh xe (khoảng cách trục $2.5\text{ m} \times 1.8\text{ m}$) đã làm giảm độ võng đỉnh cục bộ từ 18% đến 22%, phản ánh chính xác trạng thái chịu lực phân tán của kết cấu.

Thảo luận kết quả

Nguyên nhân nền tảng tạo nên sự ưu việt của phương pháp Morley di chuyển bắt nguồn từ việc khóa cứng điểm đặt tải tại tâm của hệ tọa độ di động $Oryz$. Nhờ đó, véc-tơ tải trọng không cần phải liên tục cập nhật hay nội suy qua các nút phần tử theo từng bước thời gian $\Delta t$. Trực quan hóa dữ liệu thông qua các đồ thị đường phân bố chuyển vị $w$ dọc theo trục di chuyển $r$ và biểu đồ mặt cong 3D cho thấy rõ hình thái uốn dạng phễu đối xứng quanh 4 bánh xe. Khi so sánh trực tiếp với phương pháp phần tử hữu hạn thông thường (FEM-Q4), phương pháp MEM kết hợp lưới thích nghi mịn cục bộ quanh vệt bánh xe giúp giảm kích thước ma trận độ cứng tổng thể từ hàng ngàn bậc tự do xuống chỉ còn vài trăm bậc tự do. Bảng so sánh tài nguyên tính toán chứng minh thuật toán đã tiết kiệm hơn 65% thời gian chạy CPU trên phần mềm Matlab, đồng thời loại bỏ triệt để hiện tượng sóng giả phản xạ từ các biên tấm, mở ra giải pháp mô phỏng hoàn hảo cho các dải đường băng và cầu cạn có chiều dài vô hạn.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích định lượng từ mô hình động lực học, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể nhằm nâng cao chất lượng thiết kế và vận hành công trình:

  • Tối ưu hóa chỉ tiêu đầm nén và gia cố nền móng: Yêu cầu các đơn vị tư vấn thiết kế quy định độ chặt nền đắp đạt hệ số đàn hồi $k_f \ge 5 \times 10^7\text{ N/m}^3$ và bổ sung lớp đệm vật liệu giảm chấn có hệ số cản nhớt $c_f \ge 3 \times 10^5\text{ N}\cdot\text{s/m}^3$. Giải pháp này hướng tới mục tiêu giảm 30% ứng suất uốn động trong bản bê tông, thực hiện đồng bộ trong các dự án đường cao tốc giai đoạn 2026-2028 dưới sự giám sát của Ban Quản lý Dự án.
  • Tích hợp mô hình phần tử di chuyển vào phần mềm chuyên dụng: Khuyến nghị các Viện nghiên cứu quy hoạch và thiết kế giao thông ứng dụng thuật toán MEM lập trình trên Matlab/Python vào quy trình thẩm định kết cấu mặt đường sân bay. Mục tiêu cắt giảm 50% thời gian chạy mô phỏng kết cấu tấm vô hạn trong lộ trình 12 tháng tới.
  • Quy chuẩn hóa phương pháp tính toán tải trọng trục 4 bánh xe: Đề xuất cơ quan quản lý tiêu chuẩn ngành xây dựng chuyển đổi quy trình tính toán từ tải trọng tập trung đơn điểm sang mô hình phân bố đa điểm theo đúng kích thước cơ sở của xe. Giải pháp giúp kiểm soát độ võng cục bộ với sai số dưới 3%, áp dụng trước năm 2027.
  • Thiết lập giới hạn tốc độ vận hành an toàn trên nền đất yếu: Các Sở Giao thông Vận tải địa phương cần rà soát và cắm biển hạn chế tốc độ dưới mức 70% vận tốc sóng uốn tới hạn ($V < 0.7 V_{cr}$) tại các cung đường đi qua vùng địa chất yếu, nhằm giảm 25% nguy cơ nứt mỏi bề mặt tấm, triển khai thường xuyên từ năm 2026.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật và ứng dụng cao, đặc biệt hữu ích cho 4 nhóm đối tượng sau:

  • Kỹ sư thiết kế kết cấu cầu đường và hạ tầng sân bay: Tiếp cận phương pháp tính toán độ võng và mômen uốn chính xác dưới tác động của tải trọng bánh máy bay hoặc xe siêu trường siêu trọng, giúp tối ưu hóa chiều dày bản bê tông và tiết kiệm 10% đến 15% chi phí vật liệu.
  • Học viên cao học và nghiên cứu sinh ngành Cơ kỹ thuật - Xây dựng: Sử dụng luận văn như một tài liệu tham khảo chuẩn mực về phương pháp biến đổi tọa độ Galilean, kỹ thuật lập trình ma trận phần tử Morley 6 bậc tự do và tích phân số Newmark trên Matlab.
  • Chuyên gia phát triển phần mềm tính toán kết cấu (CAE): Khai thác các thuật toán giải hệ phương trình vi phân chuyển động phi đối xứng và cơ chế lưới thích nghi để tích hợp vào các module phân tích động lực học kết cấu công trình ngầm và đường sắt cao tốc.
  • Các nhà quản lý và kỹ sư duy tu bảo trì công trình giao thông: Ứng dụng mô hình dự báo tương tác động lực học giữa xe và nền đất để xây dựng quy trình quan trắc dao động, từ đó chủ động lập kế hoạch sửa chữa định kỳ trước khi mặt đường phát sinh hư hỏng lớn.

Câu hỏi thường gặp

Ưu điểm vượt trội nhất của phương pháp phần tử di chuyển (MEM) so với phần tử hữu hạn (FEM) truyền thống là gì?

Phương pháp MEM sử dụng hệ tọa độ gắn liền với tải trọng di chuyển thông qua phép biến đổi $x = r + Vt$. Nhờ đó, mô hình chỉ cần chia lưới phần tử trong một miền không gian nhỏ xung quanh tải trọng thay vì phải chia lưới trên toàn bộ chiều dài vô hạn của tấm. Kỹ thuật này giúp giảm hơn 60% số lượng bậc tự do, không cần cập nhật véc-tơ tải trọng theo thời gian và loại bỏ hoàn toàn sai số phản xạ sóng ở biên.

Tại sao phần tử tam giác Morley 6 bậc tự do lại được lựa chọn cho bài toán tấm Kirchhoff?

Phần tử Morley gồm 3 chuyển vị góc tại các đỉnh và 3 đạo hàm pháp tuyến tại trung điểm các cạnh tam giác, đáp ứng chuẩn xác điều kiện liên tục yếu của bài toán uốn tấm mỏng Kirchhoff. Cấu trúc 6 bậc tự do giúp việc lập ma trận khối lượng $M_e$ và ma trận độ cứng $K_e$ trở nên gọn nhẹ, kết hợp cùng tích phân Gauss 6 điểm bảo đảm sai số tính toán luôn duy trì dưới mức 1.2%.

Hệ số cản của nền đàn nhớt đóng vai trò gì trong việc kiểm soát dao động của kết cấu tấm?

Hệ số cản nhớt $c_f$ đóng vai trò tiêu tán năng lượng dao động truyền từ kết cấu xuống môi trường đất nền. Khi hệ số cản đạt giá trị khoảng $5 \times 10^5\text{ N}\cdot\text{s/m}^3$, biên độ dao động uốn và sóng dư phía sau phương tiện chuyển động được dập tắt nhanh chóng, giảm tới 35% biên độ đỉnh so với nền thuần đàn hồi, ngăn ngừa hiện tượng tích lũy biến dạng khi nhiều xe di chuyển liên tục.

Việc mô hình hóa tải trọng 4 bánh xe khác biệt như thế nào so với tải trọng tập trung đơn điểm?

Trong thực tế, tải trọng của xe được phân phối qua hệ thống trục và bánh xe xuống mặt tấm. Khi phân tích tải trọng xe $9800\text{ N}$ qua mô hình 4 bánh xe với kích thước hình học chuẩn, áp lực được phân tán đều hơn, làm giảm độ võng cực đại tại điểm trung tâm từ 18% đến 22% so với tải điểm giả định, giúp kỹ sư đánh giá chính xác hơn khả năng chịu nứt cục bộ của mặt đường.

Thuật toán Newmark dạng chuyển vị được cài đặt như thế nào để đảm bảo tính ổn định số học?

Thuật toán Newmark dạng chuyển vị trong luận văn sử dụng hai hệ số gia tốc trung bình $\gamma = 0.5$ và $\beta = 0.25$. Cấu hình chuẩn này bảo đảm thuật toán đạt độ ổn định vô điều kiện với mọi bước thời gian $\Delta t$, cho phép giải trực tiếp nghiệm chuyển vị tại mỗi bước lặp thông qua ma trận độ cứng hiệu dụng $K_{eff}$ mà không bị phân kỳ ngay cả khi vận tốc tải trọng biến thiên đột ngột.

Kết luận

  • Thiết lập thành công mô hình phần tử tấm tam giác Morley di chuyển (MEM) kết hợp hệ tọa độ động Galilean để phân tích ứng xử uốn của tấm Kirchhoff trên nền đàn nhớt.
  • Xây dựng hoàn chỉnh chương trình mô phỏng tự động trên nền tảng Matlab R2013a với độ chính xác cao, sai số chuyển vị kiểm chứng dưới 1.2% so với các công bố quốc tế.
  • Chứng minh tính hiệu quả vượt bậc của phương pháp MEM khi tiết kiệm hơn 65% thời gian tính toán và giảm thiểu dung lượng bộ nhớ so với phương pháp phần tử hữu hạn truyền thống.
  • Xác lập định lượng quy luật tác động của độ cứng nền $k_f$, hệ số cản $c_f$, dải vận tốc di chuyển $V$ và sự phân bố tải trọng 4 bánh xe đối với độ võng và độ ổn định động lực học của tấm.
  • Cung cấp luận cứ khoa học vững chắc và công cụ tính toán tin cậy phục vụ công tác thiết kế, thẩm tra và nâng cao tuổi thọ khai thác cho các công trình mặt đường bê tông giao thông.

Định hướng nghiên cứu tiếp theo trong giai đoạn 2026-2030 tập trung mở rộng mô hình MEM cho kết cấu tấm dày Mindlin, vật liệu composite biến đổi cơ tính (FGM) và xét đến tính chất phi tuyến của nền đất. Các kỹ sư và nhà nghiên cứu quan tâm có thể khai thác ngay mã nguồn thuật toán số này để nâng cao độ chính xác và hiệu quả trong các dự án hạ tầng giao thông trọng điểm.
