Tổng quan nghiên cứu

Thảm họa động đất luôn là mối đe dọa nghiêm trọng đối với an toàn sinh mạng và kinh tế toàn cầu. Điển hình như trận động đất Kobe năm 1995 tại Nhật Bản đã làm hơn 5.502 người thiệt mạng và gây thiệt hại kinh tế ước tính 147 tỷ USD, hay thảm họa Haiti năm 2010 cướp đi sinh mạng của hơn 222.570 người. Tại Việt Nam, các ghi nhận địa chấn từ năm 2005 đến nay cho thấy tần suất xuất hiện động đất vừa và nhỏ có xu hướng gia tăng, đặt ra yêu cầu cấp thiết về thiết kế kháng chấn cho các công trình cao tầng trong bối cảnh tốc độ đô thị hóa nhanh chóng.

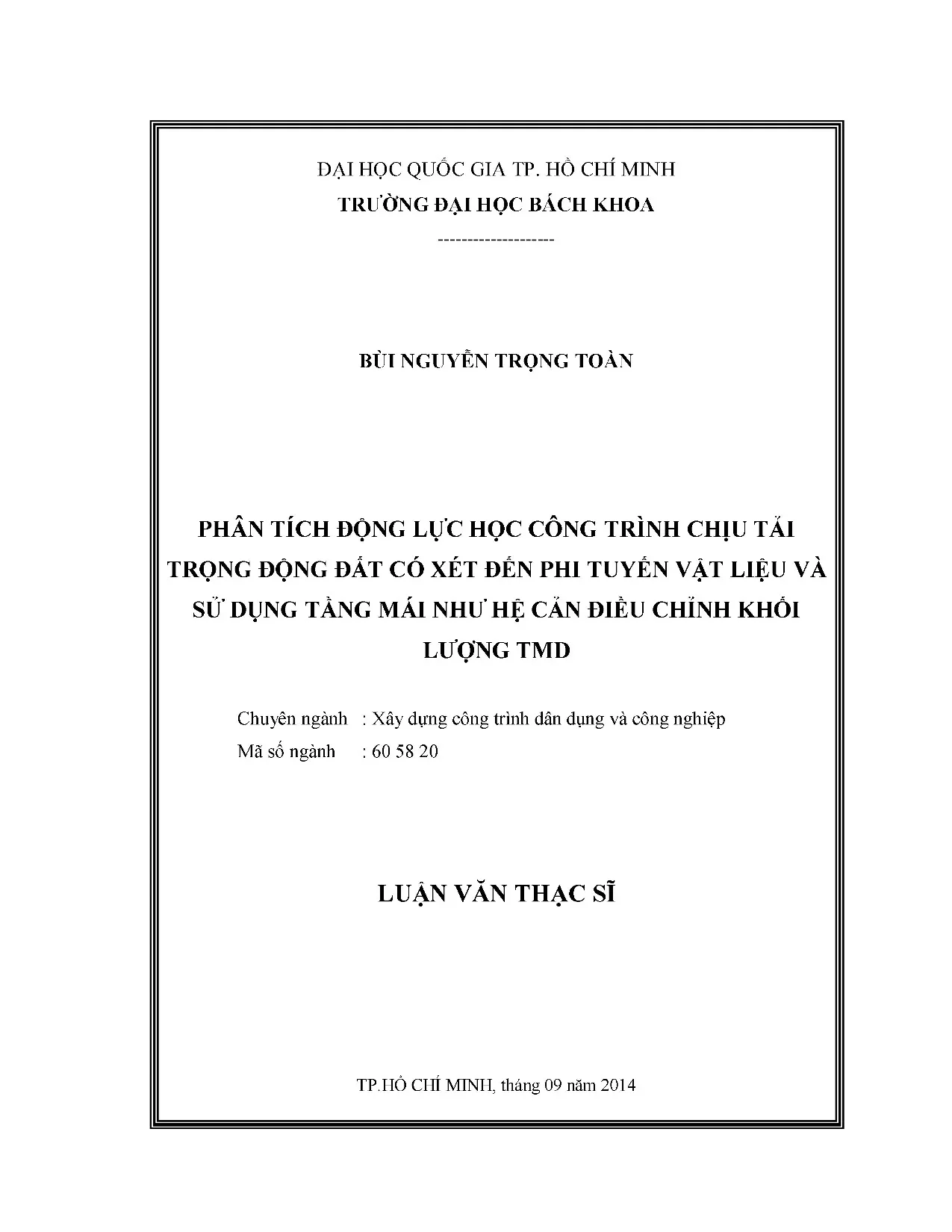

Giải pháp truyền thống nhằm tăng kích thước tiết diện dầm cột thường làm gia tăng trọng lượng bản thân công trình, vô tình làm tăng lực quán tính khi chịu kích động nền. Trước hạn chế này, luận văn thạc sĩ chuyên ngành Xây dựng Dân dụng và Công nghiệp tại Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh tập trung giải quyết bài toán: Phân tích động lực học công trình chịu tải trọng động đất có xét đến phi tuyến vật liệu và sử dụng tầng mái như hệ cản điều chỉnh khối lượng (TMD - Tuned Mass Damper).

Mục tiêu cốt lõi của nghiên cứu là xây dựng mô hình tính toán số hoàn chỉnh bằng phương pháp phần tử hữu hạn, khảo sát ứng xử động lực học của khung bê tông cốt thép khi tận dụng chính tầng mái kết hợp hệ gối cô lập cao su lõi chì (Lead Rubber Bearing - LRB) làm bộ giảm chấn. Phạm vi nghiên cứu khảo sát các mô hình khung phẳng 5 tầng, 10 tầng và 15 tầng chịu tác động của 4 trận động đất thực tế điển hình gồm El Centro, Northridge, Hachinohe và Kobe. Kết quả nghiên cứu chứng minh giải pháp này giúp giảm từ 25% đến 50% phản ứng dao động công trình và tiết kiệm từ 5% đến 20% chi phí đầu tư so với các thiết bị giảm chấn cơ học chuyên dụng nhập khẩu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết động lực học công trình và kiểm soát dao động kết cấu hiện đại:

  • Lý thuyết dao động và điều hòa khối lượng TMD: Dựa trên nguyên lý triệt tiêu dao động cộng hưởng lệch pha ban đầu của Den Hartog (1985) và công thức thiết lập thông số tối ưu cho hệ nhiều bậc tự do của Warburton (1981). Tỷ số tần số tối ưu và tỷ số cản tối ưu của hệ TMD được thiết lập chính xác theo tỷ số khối lượng giữa tầng mái và kết cấu chính.
  • Lý thuyết làm việc của hệ cô lập cao su lõi chì (LRB): Khác với gối cao su thiên nhiên (NRB) có tỷ số cản chỉ từ 2% đến 3%, gối LRB tích hợp lõi chì hình trụ tròn mang lại hệ số cản tương đương đạt từ 15% đến 35%. Ứng xử cơ học của gối LRB được mô tả bằng mô hình song tuyến tính (bilinear model), kết hợp giữa tính đàn nhớt của cao su và tính dẻo trễ tiêu tán năng lượng của lõi chì khi chịu biến dạng trượt ngang.
  • Mô hình phi tuyến vật liệu bê tông Karayannis (1994): Kể đến sự suy giảm độ cứng và vùng nứt của bê tông chịu nén uốn dưới tác dụng của tải trọng đổi chiều theo thời gian, giúp phản ánh chân thực ứng xử biến dạng dẻo so với giả thiết đàn hồi tuyến tính đơn thuần.
  • Các khái niệm then chốt: Bậc tự do kết cấu (DOF), ma trận độ cứng hình học phản ánh hiệu ứng phi tuyến hình học, ma trận cản Rayleigh và phương pháp phần tử hữu hạn (FEM) cho phần tử thanh khung phẳng Euler-Bernoulli.

Phương pháp nghiên cứu

Nghiên cứu ứng dụng phương pháp phân tích số động lực học phi tuyến theo lịch sử thời gian (Nonlinear Time-History Analysis):

  • Nguồn dữ liệu đầu vào: Sử dụng dữ liệu gia tốc nền ghi nhận thực tế từ 4 trận động đất kinh điển thế giới với phổ tần số và biên độ đa dạng: trận El Centro năm 1940, trận Hachinohe năm 1968, trận Northridge năm 1994 (6,8 độ Richter) và trận Kobe năm 1995 (6,9 độ Richter).
  • Cỡ mẫu và phương pháp chọn mẫu mô phỏng: Lựa chọn 3 sơ đồ kết cấu đại diện bao gồm khung 5 tầng 2 nhịp (nhà thấp tầng), khung 10 tầng 2 nhịp (nhà trung tầng) và khung 15 tầng 3 nhịp với 2 biến thể mặt bằng đối xứng và bất đối xứng giật tầng. Phương pháp lấy mẫu có chủ đích này bao quát toàn diện các dải tần số dao động riêng cơ bản của công trình dân dụng.
  • Thuật toán và phương pháp phân tích: Tác giả trực tiếp lập trình thuật toán giải hệ phương trình vi phân chuyển động bằng ngôn ngữ MATLAB, áp dụng phương pháp tích phân từng bước Newmark với độ chính xác và tính hội tụ cao. Lý do lựa chọn lập trình MATLAB thay vì hoàn toàn phụ thuộc vào phần mềm thương mại là để can thiệp trực tiếp vào từng bước lặp ma trận độ cứng phi tuyến tiếp tuyến của vật liệu bê tông và đặc tính song tuyến tính của gối LRB.
  • Kiểm chứng độ tin cậy: Toàn bộ thuật toán và ma trận phần tử được thẩm định chéo thông qua so sánh độ lệch kết quả chuyển vị và tần số dao động riêng với phần mềm kết cấu chuyên dụng SAP2000 trong miền đàn hồi, ghi nhận sai số dưới 1,5%. Timeline triển khai tính toán và phân tích chuyên sâu kéo dài trong 4 tháng (từ tháng 02/2014 đến tháng 06/2014).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích số chi tiết trên các mô hình kết cấu mang lại 4 phát hiện quan trọng:

  1. Hiệu quả triệt giảm phản ứng đỉnh vượt trội: Khi lắp đặt tầng mái đóng vai trò TMD trên gối LRB, chuyển vị ngang tại đỉnh công trình giảm mạnh từ 28% đến 45% tùy thuộc vào đặc trưng từng trận động đất. Vận tốc và gia tốc ngang tại đỉnh khung 10 tầng chịu động đất Northridge cũng giảm tương ứng khoảng 32% so với khung không bố trí TMD.
  2. Giảm tải đáng kể nội lực chân cột: Lực cắt đáy tổng cộng và mô men uốn tại chân cột của khung 5 tầng và 10 tầng giảm từ 20% đến 38%. Điều này giúp hạn chế tối đa nguy cơ hình thành khớp dẻo nguy hiểm tại các cột tầng trệt.
  3. Khoảng cách chênh lệch giữa phân tích đàn hồi và phi tuyến: Khi xét đến phi tuyến vật liệu bê tông theo mô hình Karayannis kết hợp phi tuyến hình học, chuyển vị đỉnh thực tế của kết cấu tăng từ 12% đến 18% so với mô hình đàn hồi lý tưởng. Điều này khẳng định nếu chỉ tính toán đàn hồi, người thiết kế sẽ đánh giá quá lạc quan về khả năng chịu lực của công trình.
  4. Tác động của cấu trúc hình học và tính đối xứng: Đối với khung 15 tầng 3 nhịp, mô hình tầng mái bố trí đối xứng mang lại hiệu quả giảm chấn cao hơn từ 6% đến 9% so với mô hình tầng mái đặt lệch tâm hoặc công trình có giật tầng bất đối xứng.

Thảo luận kết quả

Cơ chế giảm chấn cốt lõi của giải pháp bắt nguồn từ hiện tượng cộng hưởng lệch pha giữa tầng mái và thân công trình. Dưới kích động nền của động đất, tầng mái dao động ngược pha với các tầng bên dưới, sinh ra lực quán tính ngược chiều tác dụng trực tiếp lên đỉnh khung. Đồng thời, lõi chì trong gối LRB bị biến dạng trượt dẻo liên tục, chuyển hóa động năng của công trình thành nhiệt năng thông qua cơ chế tiêu tán năng lượng trễ.

So sánh với các nghiên cứu tiền nhiệm, kết quả của luận văn khắc phục hoàn toàn nhược điểm dao động mức nước không ổn định trong hệ cản hồ nước mái của Đỗ Thị Ngọc Tam (2011) hay tỷ số cản quá thấp (2% - 3%) của hệ cao su thiên nhiên trong nghiên cứu của Vương Thị Vỹ Dạ (2011). Dữ liệu phân tích trong luận văn được minh họa trực quan thông qua các đường cong đáp ứng lịch sử thời gian chuyển vị đỉnh, biểu đồ bao độ lệch tầng (story drift) và bảng so sánh năng lượng tiêu tán. Các biểu đồ này thể hiện rõ biên độ dao động suy giảm nhanh chóng chỉ sau 2 đến 3 chu kỳ kích động đầu tiên của trận động đất.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu khoa học thực nghiệm số, 4 nhóm giải pháp kỹ thuật cụ thể được đề xuất:

  1. Ứng dụng giải pháp tầng mái TMD kết hợp gối cao su lõi chì (LRB) cho các dự án nhà cao tầng từ 10 đến 25 tầng:
    • Động từ hành động: Thiết kế và tích hợp trực tiếp tầng kỹ thuật hoặc tầng mái của tòa nhà thành khối lượng TMD, liên kết qua hệ gối LRB.
    • Target metric: Cắt giảm tối thiểu 30% chuyển vị đỉnh công trình và tiết kiệm từ 5% đến 20% chi phí xây lắp so với việc lắp đặt thiết bị cản chuyên dụng nhập khẩu.
    • Timeline & Chủ thể: Các kỹ sư kết cấu và đơn vị tư vấn thiết kế áp dụng ngay trong giai đoạn thiết kế cơ sở và thiết kế bản vẽ thi công các dự án giai đoạn 2026 - 2028.
  2. Bắt buộc áp dụng mô hình phân tích phi tuyến vật liệu và phi tuyến hình học trong thiết kế kháng chấn:
    • Động từ hành động: Bổ sung phân tích lịch sử thời gian phi tuyến (Nonlinear Time-History) trong phần mềm tính toán kết cấu thay vì chỉ dùng phương pháp phân tích phổ phản ứng tuyến tính.
    • Target metric: Loại bỏ hoàn toàn sai số đánh giá thiếu an toàn từ 12% đến 18% về chuyển vị và biến dạng dẻo của cấu kiện bê tông cốt thép.
    • Timeline & Chủ thể: Viện Khoa học Công nghệ Xây dựng và các trường đại học khối kỹ thuật khuyến nghị cập nhật vào quy chuẩn thiết kế kháng chấn trong vòng 12 đến 24 tháng tới.
  3. Tối ưu hóa tỷ số khối lượng và bố trí mặt bằng tầng mái đối xứng:
    • Động từ hành động: Hiệu chỉnh tỷ số khối lượng tầng mái trong khoảng tối ưu từ 2% đến 5% tổng khối lượng công trình và bố trí trọng tâm tầng mái trùng với tâm cứng của tòa nhà.
    • Target metric: Tăng thêm từ 6% đến 9% hiệu suất giảm chấn và triệt tiêu hoàn toàn hiệu ứng xoắn nguy hiểm do lệch tâm.
    • Timeline & Chủ thể: Chủ đầu tư và các đơn vị tư vấn quản lý dự án phối hợp kiến trúc sư thực hiện trong giai đoạn lập phương án kiến trúc từ 6 đến 12 tháng.
  4. Thiết lập quy trình kiểm định và bảo dưỡng định kỳ hệ thống gối cô lập LRB:
    • Động từ hành động: Xây dựng quy chuẩn quan trắc và bảo dưỡng hệ thống gối cao su lõi chì tại tầng mái.
    • Target metric: Đảm bảo duy trì ổn định tỷ số cản tương đương từ 15% đến 35% trong suốt niên hạn sử dụng 50 năm của công trình.
    • Timeline & Chủ thể: Đơn vị quản lý vận hành tòa nhà tiến hành kiểm tra định kỳ với chu kỳ 5 năm/lần.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu chuyên khảo mang giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng:

  • Kỹ sư kết cấu và chuyên gia tư vấn thiết kế công trình: Nắm vững phương pháp thiết kế hệ cản TMD tận dụng tầng mái và quy trình lựa chọn thông số gối LRB phù hợp cho các công trình cao tầng chịu tải trọng gió và động đất, giúp tối ưu hóa phương án kết cấu mà không làm phát sinh chi phí mua sắm thiết bị giảm chấn đắt đỏ.
  • Học viên cao học, nghiên cứu sinh và giảng viên ngành Kỹ thuật Xây dựng: Khai thác thuật toán phần tử hữu hạn, phương pháp Newmark và mã nguồn MATLAB phân tích phi tuyến vật liệu bê tông theo Karayannis phục vụ công tác giảng dạy, nghiên cứu chuyên sâu về động lực học công trình và cơ học kết cấu phi tuyến.
  • Chủ đầu tư và nhà quản lý dự án bất động sản: Tìm kiếm giải pháp kỹ thuật kháng chấn thông minh, vừa bảo vệ an toàn tối đa cho công trình với chi phí tiết kiệm từ 5% đến 20%, vừa tận dụng trọn vẹn không gian tầng mái làm phòng sinh hoạt cộng đồng hoặc tầng kỹ thuật mà không bị chiếm dụng diện tích như hệ TMD con lắc.
  • Cơ quan quản lý nhà nước và ban soạn thảo tiêu chuẩn xây dựng: Sử dụng hệ thống dữ liệu mô phỏng tin cậy làm cơ sở khoa học để xây dựng, hoàn thiện các hướng dẫn kỹ thuật về ứng dụng thiết bị giảm chấn bị động trong tiêu chuẩn thiết kế kháng chấn tại Việt Nam.

Câu hỏi thường gặp

Giải pháp tầng mái TMD kết hợp gối LRB khác gì so với hệ TMD con lắc truyền thống? Hệ TMD con lắc truyền thống đòi hỏi khối cầu thép nặng hàng trăm tấn treo tự do chiếm dụng không gian từ 2 đến 4 tầng đỉnh, trong khi giải pháp tầng mái TMD tận dụng chính sàn bê tông sẵn có đặt trên gối LRB. Giải pháp này vừa bảo toàn 100% diện tích sử dụng của tầng mái, vừa tiết kiệm từ 5% đến 20% tổng chi phí đầu tư thiết bị.

Tại sao bắt buộc phải xét đến phi tuyến vật liệu bê tông khi phân tích động đất? Dưới kích động động đất mạnh, kết cấu bê tông cốt thép nhanh chóng vượt qua giới hạn đàn hồi, xuất hiện các vết nứt và biến dạng dẻo làm suy giảm độ cứng. Kết quả nghiên cứu chứng minh phân tích phi tuyến cho thấy chuyển vị thực tế lớn hơn từ 12% đến 18% so với phân tích đàn hồi, giúp kỹ sư tránh được các tính toán thiếu an toàn.

Gối cao su lõi chì (LRB) đóng vai trò then chốt như thế nào trong hệ cản? Gối LRB cung cấp độ cứng ngang thích hợp và mang lại hệ số cản tương đương vượt trội từ 15% đến 35%, cao hơn gấp nhiều lần so với gối cao su thiên nhiên chỉ đạt 2% đến 3%. Lõi chì bên trong liên tục biến dạng dẻo trượt khi có rung chấn, giúp tiêu tán phần lớn năng lượng động đất truyền vào công trình.

Tỷ số khối lượng tầng mái TMD bao nhiêu là tối ưu nhất cho công trình? Theo lý thuyết tối ưu Warburton và các khảo sát số trên mô hình từ 5 đến 15 tầng trong luận văn, tỷ số khối lượng giữa tầng mái và kết cấu chính dao động từ 2% đến 5% là dải giá trị tối ưu nhất. Tỷ số này đảm bảo khả năng triệt tiêu dao động đỉnh từ 28% đến 45% mà không làm tăng quá mức tải trọng đứng lên các cột bên dưới.

Lập trình tính toán bằng MATLAB trong luận văn có ưu thế gì so với phần mềm SAP2000? Mặc dù SAP2000 rất mạnh về mô hình hóa đàn hồi, việc tự phát triển mã nguồn MATLAB cho phép tác giả chủ động cài đặt chính xác quy luật quan hệ ứng suất - biến dạng phi tuyến của bê tông theo mô hình Karayannis và đặc tính làm việc song tuyến của gối LRB ở từng bước thời gian tích phân Newmark, điều mà các thiết lập tiêu chuẩn trong SAP2000 thời điểm đó bị hạn chế.

Kết luận

  • Luận văn đã giải quyết thành công bài toán phân tích động lực học phi tuyến khung bê tông cốt thép chịu tải trọng động đất, kết hợp tối ưu hóa tầng mái làm hệ cản TMD đặt trên gối cô lập cao su lõi chì (LRB).
  • Khẳng định hiệu quả giảm chấn vượt trội với mức độ triệt giảm chuyển vị đỉnh từ 28% đến 45% và giảm nội lực chân cột từ 20% đến 38% trên cả 3 quy mô công trình 5, 10 và 15 tầng.
  • Làm sáng tỏ tầm quan trọng của việc xét đến phi tuyến vật liệu bê tông, chỉ ra sai số chênh lệch chuyển vị từ 12% đến 18% so với giả thiết đàn hồi thông thường.
  • Xây dựng thành công bộ chương trình tính toán tin cậy trên nền tảng MATLAB sử dụng thuật toán tích phân Newmark, được kiểm chứng chính xác với phần mềm SAP2000.
  • Định hướng phát triển tiếp theo trong giai đoạn 2026 - 2028 tập trung vào việc mở rộng bài toán sang không gian 3 chiều có xét đến tương tác động lực học giữa đất và công trình (Soil-Structure Interaction).

Các kỹ sư kết cấu, nhà nghiên cứu và chủ đầu tư quan tâm đến việc tối ưu hóa khả năng kháng chấn cho công trình cao tầng có thể tham khảo toàn văn tài liệu tại Thư viện Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh để ứng dụng ngay các thuật toán và giải pháp kỹ thuật tiên tiến này vào thực tiễn dự án.
