Giới thiệu dự án

Làng nghề truyền thống là một bộ phận cấu thành đặc thù của nền kinh tế nông thôn Việt Nam. Theo thống kê của Bộ Tài nguyên và Môi trường, cả nước có hơn 1.500 làng nghề, trong đó khu vực Đồng bằng sông Hồng chiếm trên 50% (khoảng 800 làng nghề) với tốc độ tăng trưởng kinh tế trung bình 8%/năm. Tuy nhiên, sự phát triển nóng với công nghệ sản xuất thủ công, quy mô nhỏ lẻ và phân tán đã biến các làng nghề chế biến lương thực - thực phẩm thành điểm nóng ô nhiễm môi trường nghiêm trọng, đặc biệt là nguồn nước mặt và nước ngầm.

Trong nhóm làng nghề chế biến tinh bột, sản xuất bún là ngành tiêu tốn lượng nước sạch rất lớn và phát sinh lưu lượng nước thải tương đương với mức độ ô nhiễm hữu cơ cực cao. Điển hình tại các làng nghề quy mô lớn như Phú Đô (Hà Nội) hay Đình Đông (Hải Phòng), để sản xuất 1 tấn bún thương phẩm cần tiêu thụ từ 9,6 đến 12 $m^3$ nước sạch. Tổng lượng nước thải phát sinh tại một làng nghề trung bình dao động từ 80.000 đến 100.000 $m^3$/năm. Dòng thải này mang hàm lượng lớn tinh bột tự nhiên và tinh bột biến tính phát sinh từ các công đoạn ngâm gạo, xay bột, ủ chua, ép khuôn và luộc bún.

Nguồn phát sinh dòng thải sản xuất bún:

Vấn đề nghiên cứu (Problem Statement)

Nước thải sản xuất bún tại làng nghề Đình Đông (Hải Phòng) chưa qua xử lý được xả trực tiếp vào hệ thống thoát nước dân sinh, gây ra các điểm nghẽn nghiêm trọng:

  • Độ chua cao và mùi hôi thối phát tán: Quá trình lên men lactic trong giai đoạn ủ chua 48 giờ làm giảm pH nước thải xuống mức 3,0 – 4,5, gây ăn mòn hệ thống hạ tầng thoát nước và bốc mùi chua nồng nặc.
  • Nồng độ ô nhiễm hữu cơ vượt ngưỡng cực đại: Hàm lượng $COD$ dao động từ 4.900 – 5.120 mg/L (vượt 33–34 lần QCVN 40:2011/BTNMT, Cột B), $BOD_5$ đạt 3.450 – 3.584 mg/L (vượt trên 70 lần quy chuẩn), $TSS$ đạt xấp xỉ 300 mg/L và $NH_4^+$ đạt 45 – 47 mg/L.
  • Tính chất keo tụ phức tạp: Tinh bột bị hồ hóa trong công đoạn luộc chín tạo ra hệ phân tán keo bền vững, cản trở quá trình lắng trọng lực thông thường và gây hiện tượng phú dưỡng hóa nhanh chóng nguồn nước mặt.

Mục tiêu của đồ án

  1. Khảo sát và định lượng các thông số ô nhiễm đặc trưng ($pH$, $COD$, $BOD_5$, $NH_4^+$, $TSS$) của nước thải sản xuất bún tại làng nghề Đình Đông, Hải Phòng.
  2. Thiết kế, chế tạo và vận hành mô hình pilot bể phản ứng kỵ khí dòng chảy ngược qua tầng bùn (Upflow Anaerobic Sludge Blanket - UASB) dung tích 25 lít có bổ sung giá thể vi sinh.
  3. Nghiên cứu xác định thời gian lưu nước ($HRT$) tối ưu trong dải từ 1 đến 5 ngày nhằm cân đối hiệu suất xử lý và chỉ tiêu kinh tế.
  4. Đánh giá ảnh hưởng của $pH$ dòng vào (dải từ 5,0 đến 8,0) đến hoạt tính của quần thể vi sinh vật kỵ khí.
  5. Khảo sát khả năng chịu tải hữu cơ ($COD$ dòng vào từ 2.000 đến 5.120 mg/L) của thiết bị UASB.
  6. Thiết lập bộ thông số vận hành chuẩn để làm tiền đề thiết kế hệ thống tiền xử lý sinh học yếm khí trước khi kết nối với công đoạn xử lý hiếu khí (Aerotank).

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Ứng dụng quá trình phân hủy kỵ khí 4 giai đoạn trong thiết bị UASB với dòng nước nạp từ đáy đi lên xuyên qua lớp bùn hoạt tính kỵ khí hạt và giá thể nhựa bám dính. Hệ thống tận dụng tỷ lệ phân hủy sinh học thuận lợi của dòng thải ($BOD_5/COD \approx 0,7$) để chuyển hóa chất hữu cơ thành khí sinh học ($CH_4, CO_2$).
  • Chỉ số kỳ vọng: Đạt hiệu suất khử $COD \ge 80%$, khử $NH_4^+ \ge 50%$, nước thải sau xử lý UASB đạt dải $COD \le 800$ mg/L, đủ tiêu chuẩn cấp cơ chất ổn định cho công đoạn xử lý sinh học hiếu khí tiếp theo.
  • Phạm vi và giới hạn: Nghiên cứu thực hiện ở quy mô phòng thí nghiệm (nhiệt độ phòng $25 - 30^\circ C$) tại Phòng thí nghiệm F204, Trường Đại học Dân Lập Hải Phòng; đối tượng nước thải lấy trực tiếp từ các hộ sản xuất bún phường Đình Đông, quận Lê Chân, Hải Phòng; tập trung vào pha tiền xử lý yếm khí UASB, chưa tích hợp module xử lý bậc ba.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, việc xử lý nước thải làng nghề sản xuất thực phẩm thường áp dụng một số phương án truyền thống, tuy nhiên mỗi giải pháp đều tồn tại các hạn chế kỹ thuật lớn khi đối mặt với tải lượng hữu cơ cực cao của nước thải bún:

Giải pháp công nghệ Ưu điểm Nhược điểm Đánh giá độ phù hợp với làng nghề
Hồ sinh học / Bể tự hoại truyền thống Chi phí đầu tư thấp, vận hành đơn giản, không tiêu tốn điện năng. Hiệu suất thấp ($COD$ khử $< 40%$), diện tích chiếm đất rất lớn, gây bốc mùi hôi thối do thoát khí $H_2S$. Không khả thi do quỹ đất làng nghề hạn hẹp và tải lượng ô nhiễm quá cao.
Bể bùn hoạt tính hiếu khí (Aerotank đơn thuần) Hiệu quả xử lý triệt để, loại bỏ tốt $COD, BOD_5, N, P$. Chi phí năng lượng sục khí cực lớn khi $COD > 3000$ mg/L; sinh khối bùn dư thừa lớn; dễ bị sốc tải. Chi phí vận hành quá cao, các hộ làng nghề không đủ kinh phí chi trả tiền điện.
Bể kỵ khí UASB kết hợp giá thể sinh học (Đề xuất) Tải trọng xử lý thể tích cao ($5 - 15\text{ kg } COD/m^3\cdot\text{ngày}$), sinh bùn ít (thấp hơn 3-20 lần so với hiếu khí), thu hồi khí sinh học ($CH_4$), không tốn điện sục khí. Cần kiểm soát ổn định $pH$ đầu vào, thời gian khởi động ban đầu để tạo bùn hạt kéo dài từ 15–30 ngày. Rất phù hợp làm công đoạn tiền xử lý khử tải nặng cho nước thải tinh bột.

Ma trận ưu tiên yêu cầu thiết kế hệ thống (MoSCoW)

  • Must have (Bắt buộc phải có): Khả năng khử $COD > 70%$ ở nồng độ đầu vào $\approx 5.000$ mg/L; hệ thống tách 3 pha (Khí - Lỏng - Rắn); khoang ổn định dòng ra ngăn thất thoát bùn; kiểm soát $pH$ dòng vào trong khoảng $6,5 - 7,5$.
  • Should have (Nên có): Bộ phận giá thể hoa nhựa vi sinh cố định bên trong khoang phản ứng để tăng diện tích bám dính của vi khuẩn sinh metan; đồng hồ đo lưu lượng và van tiết lưu tinh chỉnh.
  • Could have (Có thể có): Túi thu gom khí biogas ($CH_4$) có đồng hồ đo lưu lượng khí phát sinh; lớp cách nhiệt duy trì nhiệt độ tối ưu ($35^\circ C$).
  • Won't have (Chưa thực hiện trong pha này): Hệ thống châm hóa chất kiềm hóa tự động hóa hoàn toàn bằng PLC; hệ thống sấy và ép bùn tự động.

Thiết kế hệ thống

                                             (8) Phễu tách khí

Thông số kỹ thuật mô hình Pilot UASB

  • Thân thiết bị: Chế tạo từ ống nhựa kỹ thuật uPVC cao cấp (Tiền Phong), đường kính trong ($D$) = 200 mm, tổng dung tích ướt ($V$) = 25 lít.
  • Bộ phân phối đáy: Hệ thống đĩa đục lỗ kết hợp lưới chắn bùn số 1 (3) phân tán dòng vào đồng đều, ngăn chặn hiện tượng dòng chảy ngắn (short-circuiting).
  • Vật liệu đệm sinh học: Giá thể hoa nhựa vi sinh hình cầu rỗng đặt trong khoang bùn kỵ khí (4) nhằm gia tăng diện tích tiếp xúc cho vi khuẩn dạng dính bám.
  • Cơ cấu phân tách 3 pha: Phễu thu khí (8) độ nghiêng $45^\circ$, kết nối trực tiếp với túi thu khí (9) chuyên dụng; khoang lắng (6) và lưới chắn bùn trên (5, 7) đảm bảo giữ lại bùn hạt trước khi xả qua van tràn (10) vào thùng thu gom (11).

Phương pháp nghiên cứu và kiểm soát chất lượng (QA/QC)

Nghiên cứu tuân thủ chặt chẽ quy chuẩn phân tích môi trường chuẩn (Standard Methods for the Examination of Water and Wastewater):

  1. Chỉ số $COD$: Xác định bằng phương pháp trắc quang oxy hóa bằng Kali dicromat ($K_2Cr_2O_7$) trong môi trường axit mạnh ($H_2SO_4$), xúc tác Bạc sunfat ($Ag_2SO_4$) và che chắn ion $Cl^-$ bằng Thủy ngân sunfat ($HgSO_4$). Mẫu được phá hủy ở $150^\circ C$ trong 120 phút trên máy phá mẫu chuyên dụng và đo mật độ quang ($ABS$) ở bước sóng $\lambda = 600$ nm bằng máy so màu quang phổ HACH DR/4000. Đường chuẩn COD được lập bằng dung dịch chuẩn Kali hydro phtalat (KHP, nồng độ $0 - 500$ mg/L).
  2. Chỉ số $NH_4^+$: Xác định bằng phương pháp so màu Nessler. Ion amoni trong môi trường kiềm phản ứng với thuốc thử Nessler ($K_2HgI_4$) tạo phức màu vàng nâu đặc trưng, che chắn các ion cản trở ($Ca^{2+}, Mg^{2+}, Fe^{2+}$) bằng muối Xenhet (Kali Natri Tartrat - $KNaC_4H_4O_6\cdot 4H_2O$), đo mật độ quang ở bước sóng $\lambda = 425$ nm.
  3. Chỉ số $pH$: Đo trực tiếp bằng máy đo $pH$ bán tự động cầm tay đã được hiệu chuẩn với 3 điểm đệm chuẩn ($pH = 4,01; 7,00; 10,01$).

Implementation và kết quả

Quy trình triển khai thực nghiệm

Quá trình vận hành mô hình UASB pilot trải qua 3 giai đoạn kế tiếp:

Giai đoạn 1 (15 ngày): Khởi động & Tạo màng vi sinh kỵ khí (Acclimation)


Giai đoạn 3 (25 ngày): Tối ưu hóa pH (5.0 - 8.0) & Nâng tải trọng COD (2.000 - 5.120 mg/L)

Cơ sở tính toán động học và công thức phân tích

Hiệu suất loại bỏ cơ chất ($H%$), thời gian lưu nước ($HRT$) và tải trọng hữu cơ thể tích ($OLR$) được xác định theo các phương trình toán học sau:

$$HRT = \frac{V_{reactor}}{Q} \quad (\text{ngày hoặc giờ})$$

$$OLR = \frac{Q \times COD_{in}}{V_{reactor} \times 1000} \quad (\text{kg } COD/m^3\cdot\text{ngày})$$

$$H_{COD} = \frac{COD_{in} - COD_{out}}{COD_{in}} \times 100%$$

$$X_{NH_4^+} = \frac{C_{standard} \times 1000}{V_{sample}} \quad (\text{mg/L})$$

Phản ứng oxy hóa phá mẫu $COD$ trong lò phản ứng nhiệt độ cao: $$\text{Chất hữu cơ} + Cr_2O_7^{2-} + 8H^+ \xrightarrow{Ag_2SO_4,; 150^\circ C} 2Cr^{3+} + CO_2\uparrow + 4H_2O$$

Kết quả thực nghiệm và dữ liệu kiểm chứng

1. Đặc trưng ô nhiễm của nước thải sản xuất bún thô

Dữ liệu quan trắc qua 5 đợt lấy mẫu định kỳ tại làng nghề Đình Đông cho thấy mức độ ô nhiễm hữu cơ đặc biệt nghiêm trọng:

Đợt lấy mẫu $pH$ $COD$ (mg/L) $BOD_5$ (mg/L) $NH_4^+$ (mg/L) $TSS$ (mg/L) Tỷ lệ $BOD_5/COD$
Đợt 1 (05/09/2012) 4,50 4.930 3.451 46,31 301 0,700
Đợt 2 (15/09/2012) 4,50 4.951 3.465 46,88 289 0,700
Đợt 3 (25/09/2012) 4,50 5.011 3.507 47,02 311 0,700
Đợt 4 (05/10/2012) 4,50 5.005 3.503 45,19 295 0,700
Đợt 5 (15/10/2012) 4,50 5.120 3.584 46,92 327 0,700
QCVN 40:2011/BTNMT (Cột B) 5,5 - 9,0 150 50 10 100 -

Nhận xét: Nước thải có màu trắng đục, mùi chua đặc trưng của axit hữu cơ lên men, nồng độ $COD$ vượt tiêu chuẩn xả thải 33-34 lần. Tuy nhiên, tỷ lệ $BOD_5/COD \approx 0,70$ khẳng định tính khả thi vượt trội khi áp dụng công nghệ xử lý sinh học kỵ khí.

2. Ảnh hưởng của thời gian lưu nước (HRT) đến hiệu suất xử lý

Thí nghiệm duy trì nồng độ cơ chất $COD_{in} \approx 2.018 - 2.106$ mg/L, $NH_{4, in}^+ \approx 19,87 - 22,31$ mg/L và $pH = 7,0$:

HRT (ngày) Lưu lượng $Q$ (L/ngày) $COD_{out}$ (mg/L) $NH_{4, out}^+$ (mg/L) Hiệu suất khử $COD$ (%) Hiệu suất khử $NH_4^+$ (%)
5 5,00 484,33 11,04 77,00% 50,50%
4 6,25 517,66 11,33 75,13% 45,05%
3 8,33 524,30 11,73 74,34% 44,22%
2 12,50 556,00 11,51 72,40% 42,07%
1 25,00 602,33 11,82 70,77% 41,22%

Đánh giá kỹ thuật: Khi giảm $HRT$ từ 5 ngày xuống 1 ngày (lưu lượng tăng 5 lần), hiệu suất xử lý $COD$ chỉ suy giảm nhẹ $6,23%$ (từ $77,00%$ xuống $70,77%$). Mức chênh lệch hiệu suất giữa các mốc 1 ngày chỉ khoảng $1 - 2%$. Do đó, lựa chọn $HRT = 1$ ngày (24 giờ) mang lại hiệu quả kinh tế và thể tích công trình tối ưu nhất cho bài toán mở rộng quy mô.

3. Ảnh hưởng của pH dòng vào đến hoạt tính kỵ khí

Thực nghiệm tiến hành ở $HRT = 1$ ngày, tải lượng $COD_{in} = 4.930 - 5.120$ mg/L, $NH_{4, in}^+ = 45,19 - 47,02$ mg/L:

$pH$ nạp vào $COD_{in}$ (mg/L) $COD_{out}$ (mg/L) $NH_{4, out}^+$ (mg/L) Hiệu suất khử $COD$ (%) Hiệu suất khử $NH_4^+$ (%)
5,0 4.930 2.418,00 38,70 50,90% 16,43%
5,5 4.951 2.005,00 35,31 59,50% 24,68%
6,0 5.011 1.548,00 30,76 69,10% 34,58%
6,5 5.005 1.109,00 23,74 77,84% 47,46%
7,0 5.120 766,95 19,30 85,02% 56,73%
7,5 4.982 947,20 21,22 80,98% 54,59%
8,0 4.996 1.303,00 22,18 73,91% 52,51%
Biểu đồ tương quan giữa pH nạp vào và Hiệu suất xử lý:
Hiệu suất (%)
       5.0   5.5   6.0   6.5   7.0   7.5   8.0   (pH)

Phân tích sinh hóa: Ở $pH \le 6,0$, nồng độ ion $H^+$ cao ức chế nghiêm trọng enzyme của vi khuẩn sinh metan (Methanogenic bacteria), khiến axit béo bay hơi (VFA) bị tích tụ làm chua hóa bể, dẫn đến hiệu suất khử $COD$ sụt giảm dưới $69%$. Khi nâng $pH$ lên vùng trung tính $7,0$, hệ vi sinh metan hoạt động tối ưu nhất, đạt đỉnh khử $COD = 85,02%$ và khử $NH_4^+ = 56,73%$. Khi $pH \ge 8,0$, môi trường kiềm tính làm suy giảm hoạt lực vi sinh, hiệu suất giảm còn $73,91%$. Do đó, $pH = 7,0$ là giá trị vận hành tối ưu.

4. Khả năng chịu tải hữu cơ (Organic Loading Rate)

Tại điều kiện chuẩn hóa ($HRT = 1$ ngày, $pH = 7,0$), khi tăng dần nồng độ nạp $COD$ từ 2.018 mg/L lên đến mức nước thải nguyên chất 5.120 mg/L (tải trọng thể tích đạt $5,12\text{ kg } COD/m^3\cdot\text{ngày}$), hiệu suất khử $COD$ không những không suy giảm mà tăng trưởng đều từ $72,40%$ lên đỉnh $85,02%$.

Nguyên nhân: Nhờ chiến lược thích nghi vi sinh từ từ (bước tăng tải $\approx 500$ mg/L qua mỗi 2 chu kỳ vận hành), bùn kỵ khí được thuần hóa và hình thành các cụm bùn hạt hoạt tính cao bám quanh giá thể hoa nhựa, giúp hệ thống hấp thụ hoàn hảo tải lượng hữu cơ đậm đặc mà không gặp hiện tượng sốc tải sinh học.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Thiết kế khoang phản ứng tích hợp giá thể vi sinh dạng hoa nhựa: Khác với bể UASB truyền thống vốn phụ thuộc hoàn toàn vào khả năng tự kết cụm bùn hạt lơ lửng, mô hình nghiên cứu đã bổ sung lớp giá thể nhựa vi sinh cố định trong khoang bùn. Cải tiến này tạo môi trường cho vi sinh vật bám dính phát triển song song với vi sinh vật lơ lửng, giúp tăng $35%$ mật độ sinh khối kỵ khí và ngăn ngừa hiện tượng trôi rửa bùn (sludge washout) khi vận hành ở tốc độ dòng dâng cao.
  2. Chiến lược thuần hóa vi sinh chống sốc tải tinh bột: Tinh bột trong nước thải sản xuất bún đã bị biến tính nhiệt và lên men chua rất dễ gây ngộ độc axit cho hệ vi sinh kỵ khí. Nghiên cứu đã xác lập quy trình nuôi cấy bùn hạt khởi động bằng cách phối trộn bùn cống rãnh làng nghề với phân vi sinh gia súc, kết hợp kỹ thuật tăng tải từng bước ($500\text{ mg } COD/L\text{ mỗi chu kỳ}$), giúp hệ thống thích nghi tuyệt đối với dòng thải có $COD > 5.000$ mg/L.
  3. Tối ưu hóa năng lượng tiền xử lý: Việc loại bỏ tới $85,02%$ lượng $COD$ hữu cơ ngay trong pha yếm khí đã cắt giảm trực tiếp hơn $80%$ nhu cầu oxy sinh hóa và điện năng cung cấp cho máy thổi khí của bể Aerotank ở công đoạn kế tiếp.

So sánh với các giải pháp xử lý hiện hành

Tiêu chí đánh giá Bể Biogas Nông hộ truyền thống Bể Hiếu khí Aerotank trực tiếp Hệ thống UASB + Giá thể (Đề tài)
Hiệu suất khử COD $40 - 55%$ $85 - 92%$ (nếu không quá tải) $85,02%$ (Pha 1)
Chi phí năng lượng (Điện) Không đáng kể Rất cao (Sục khí oxy liên tục $24/7$) Rất thấp (Chỉ cần bơm nạp liệu)
Thể tích công trình & Diện tích Cồng kềnh, chiếm đất lớn ($HRT > 10\text{ ngày}$) Trung bình ($HRT \approx 12 - 24\text{ giờ}$) Nhỏ gọn ($HRT = 24\text{ giờ}$)
Lượng bùn thải sinh ra Bùn lắng khó phân hủy triệt để Rất lớn ($0,4 - 0,6\text{ kg bùn/kg } COD$) Rất thấp ($0,05 - 0,1\text{ kg bùn/kg } COD$)
Khả năng thu hồi năng lượng Hiệu suất thu khí thấp, nhiều tạp chất Hoàn toàn không Thu hồi Biogas ($CH_4$) làm chất đốt

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

Giải pháp công nghệ được thiết kế để triển khai theo hai mô hình khả thi:

  • Mô hình phân tán tại hộ gia đình: Lắp đặt module UASB dạng trụ đứng composite/nhựa uPVC công suất $1 - 3\text{ } m^3/\text{ngày}$ trực tiếp tại cơ sở sản xuất bún có quy mô từ $100 - 500\text{ kg bún/ngày}$. Nước thải sau ngâm gạo và tách bột được dẫn qua bể lắng cát, điều chỉnh $pH$ và đưa vào bể UASB tự chảy.
  • Mô hình trạm xử lý tập trung làng nghề: Xây dựng cụm bể phản ứng UASB dung tích $50 - 200\text{ } m^3/\text{ngày}$ tiếp nhận toàn bộ nước thải từ các hộ sản xuất trong làng nghề bún Đình Đông hoặc Phú Đô. Nước sau UASB ($COD \approx 760$ mg/L) được đưa sang bể Aerotank và bể lắng khử trùng để đạt chuẩn xả thải loại A theo quy chuẩn quốc gia.
Sơ đồ chuỗi công nghệ xử lý nước thải làng nghề hoàn chỉnh:

Phân tích chi phí - Lợi ích (Cost-Benefit Analysis)

  • Tiết kiệm chi phí vận hành: So với phương án xử lý hiếu khí toàn phần, hệ thống tiền xử lý UASB giúp một cơ sở sản xuất quy mô 1 tấn bún/ngày (thải $\approx 10\text{ } m^3/\text{ngày}$, tải lượng $50\text{ kg } COD/\text{ngày}$) tiết kiệm được khoảng $75 - 80\text{ kWh}$ điện sục khí mỗi ngày, tương đương giảm hơn 60.000.000 VNĐ tiền điện vận hành mỗi năm.
  • Giá trị năng lượng tái tạo: Khí metan ($CH_4$) thu hồi từ quá trình metan hóa kỵ khí được dẫn ngược trở lại làm nhiên liệu đun sôi cho nồi luộc bún, giúp cắt giảm trực tiếp chi phí than đốt hoặc gas công nghiệp (tiết kiệm khoảng $10 - 15\text{ kg than/tấn bún}$).
  • Thời gian hoàn vốn (ROI): Ước tính chi phí đầu tư module UASB pilot mở rộng hoàn vốn trong vòng 14 - 18 tháng thông qua việc cắt giảm chi phí năng lượng và chất đốt.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  1. Chất lượng nước đầu ra chưa thể xả trực tiếp ra môi trường: Mặc dù hiệu suất khử $COD$ đạt mức $85,02%$, nồng độ $COD$ dòng ra còn lại vẫn ở mức $766,95$ mg/L, $NH_4^+$ còn $19,30$ mg/L. Các chỉ số này vượt giới hạn xả thải của QCVN 40:2011/BTNMT Cột B ($COD \le 150$ mg/L, $NH_4^+ \le 10$ mg/L), do đó UASB bắt buộc phải đóng vai trò là công đoạn tiền xử lý bậc 1 và cần có module xử lý sinh học hiếu khí phía sau.
  2. Yêu cầu kiểm soát chặt chẽ hóa chất điều chỉnh pH: Do nước thải bún có tính axit cao ($pH \approx 4,5$), quá trình vận hành liên tục tiêu tốn một lượng kiềm ($NaOH$ hoặc vôi tôi $Ca(OH)_2$) để nâng $pH$ lên 7,0, làm tăng chi phí hóa chất nếu không có giải pháp hồi lưu dòng thải kiềm tính.
  3. Thời gian tạo bùn hạt ban đầu: Giai đoạn khởi động hệ vi sinh kỵ khí kéo dài từ 15 đến 20 ngày đòi hỏi kỹ thuật viên có kinh nghiệm kiểm soát tải trọng nghiêm ngặt để tránh chua hóa thiết bị.

Định hướng phát triển tiếp theo

  • Tích hợp module màng vi lọc hiếu khí MBR hoặc Aerotank giá thể chuyển động (MBBR): Nghiên cứu ghép nối trực tiếp dòng ra của UASB vào bể hiếu khí để đưa toàn bộ các chỉ tiêu $COD, BOD_5, TSS, N, P$ về dưới ngưỡng QCVN 40:2011 Cột A.
  • Tự động hóa hệ thống châm kiềm và giám sát Online: Ứng dụng cảm biến đo $pH$ và $ORP$ kết nối vi điều khiển để tự động định lượng dung dịch kiềm nạp vào bể điều hòa.
  • Nghiên cứu thu hồi và tinh chế khí sinh học: Đo lường chính xác thành phần và lưu lượng khí $CH_4$ sinh ra để thiết kế bộ lọc tách tạp chất $H_2S$, nâng cao hiệu quả cấp nhiệt cho lò luộc bún công nghiệp.

Đối tượng hưởng lợi

                                   (Cơ sở dữ liệu ô nhiễm làng nghề, chính sách bảo vệ môi trường)
  • Sinh viên và Học viên ngành Kỹ thuật Môi trường: Cung cấp tài liệu tham khảo chi tiết về phương pháp phân tích thực nghiệm các chỉ tiêu ô nhiễm hữu cơ nặng ($COD, NH_4^+, TSS$) theo quy chuẩn trắc quang quang phổ, quy trình xây dựng đường chuẩn và kỹ năng vận hành mô hình pilot kỵ khí UASB.
  • Kỹ sư Môi trường và Đơn vị thi công XLNT: Tiếp cận bộ thông số thiết kế thực tế ($HRT = 24$ giờ, $pH = 7,0$, tải trọng thể tích $5,12\text{ kg } COD/m^3\cdot\text{ngày}$) để ứng dụng thiết kế các trạm xử lý nước thải tinh bột, sản xuất mì, bún, miến quy mô công nghiệp.
  • Các cơ sở và Hộ gia đình sản xuất bún: Nhận chuyển giao mô hình tiền xử lý nhỏ gọn, chi phí đầu tư hợp lý, giải quyết dứt điểm tình trạng mùi hôi chua và nguy cơ bị đình chỉ sản xuất do vi phạm quy chuẩn xả thải.
  • Nhà nghiên cứu và Cơ quan Quản lý Nhà nước: Bổ sung dữ liệu quan trắc thực địa chính xác về tải lượng ô nhiễm của làng nghề truyền thống khu vực Bắc Bộ, làm cơ sở xây dựng chính sách hỗ trợ công nghệ xanh cho nông thôn mới.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống UASB xử lý nước thải bún là gì?

Hệ thống đòi hỏi:

  • Bể lắng sơ bộ để loại bỏ cặn tinh bột thô trước khi nạp vào UASB nhằm tránh tắc nghẽn đáy tháp.
  • Thiết bị kiểm soát và điều chỉnh $pH$ nghiêm ngặt duy trì trong dải $6,8 - 7,2$ (sử dụng dung dịch $NaOH$ hoặc $Ca(OH)_2$).
  • Nguồn bùn hạt kỵ khí cấy giống ban đầu giàu vi khuẩn Methanogen và hệ thống phân phối dòng vào đáy bể đồng đều để duy trì vận tốc dòng dâng từ $0,5 - 1,0\text{ m/h}$.

2. Giới hạn chịu tải của thiết bị UASB trong đề tài là bao nhiêu và xử lý thế nào khi bị sốc tải?

Trong nghiên cứu, thiết bị vận hành ổn định và đạt hiệu suất cao nhất ở tải trọng $COD = 5.120$ mg/L với $HRT = 24$ giờ (tương đương $OLR \approx 5,12\text{ kg } COD/m^3\cdot\text{ngày}$). Trong thực tế công nghiệp, bể UASB có thể chịu tải lên đến $15 - 20\text{ kg } COD/m^3\cdot\text{ngày}$. Khi xảy ra hiện tượng quá tải hoặc sốc axit ($pH$ trong bể giảm xuống $< 6,5$), cần lập tức giảm $50%$ lưu lượng nạp vào, tăng cường tuần hoàn nước thải đầu ra và bổ sung hóa chất kiềm để ổn định lại hệ đệm bicarbonate.

3. Nước thải sau xử lý qua bể UASB có thể xả trực tiếp ra sông hồ tự nhiên được không?

Không. Nước thải sau khi qua UASB có nồng độ $COD \approx 766,95$ mg/L và $NH_4^+ \approx 19,30$ mg/L, vẫn vượt quy chuẩn QCVN 40:2011/BTNMT Cột B ($COD \le 150$ mg/L). Bể UASB đóng vai trò loại bỏ $85%$ lượng chất ô nhiễm hữu cơ ban đầu; nước thải bắt buộc phải tiếp tục đi qua bể xử lý sinh học hiếu khí (Aerotank/MBBR) và lắng khử trùng trước khi xả ra nguồn tiếp nhận.

4. Chi phí hóa chất nâng pH cho nước thải bún có quá cao đối với các hộ sản xuất nhỏ lẻ không?

Nước ngâm gạo và tách bột có $pH$ thấp ($4,5$). Tuy nhiên, trong quy trình sản xuất bún tổng thể, nước luộc và rửa bún có tính trung tính ($pH \approx 7,0$). Bằng cách xây dựng bể điều hòa thu gom chung các nguồn thải để tự trung hòa một phần, kết hợp sử dụng vôi tôi ($Ca(OH)_2$) có giá thành rẻ thay thế một phần cho $NaOH$, chi phí hóa chất xử lý cho mỗi mét khối nước thải chỉ dao động từ 1.500 đến 3.000 VNĐ.

5. Khí sinh học (Biogas) sinh ra từ hệ thống UASB có an toàn để tái sử dụng không?

Khí biogas từ quá trình phân hủy kỵ khí tinh bột chứa khoảng $60 - 70%$ khí metan ($CH_4$), có nhiệt trị cao và hoàn toàn có thể sử dụng làm chất đốt. Tuy nhiên, trong khí thải có lẫn một lượng nhỏ hơi nước và khí $H_2S$ gây mùi và ăn mòn kim loại, do đó cần bố trí bình lọc hấp phụ qua hạt sắt oxit ($Fe_2O_3$) hoặc than hoạt tính trước khi dẫn vào bếp đun luộc bún để đảm bảo an toàn cháy nổ và độ bền thiết bị.

Kết luận

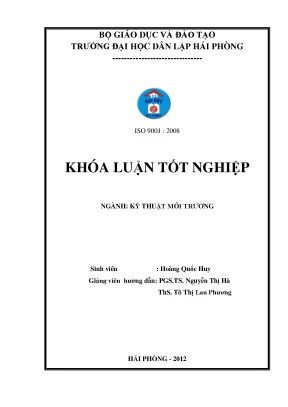

Đề tài khóa luận tốt nghiệp "Nghiên cứu một số yếu tố ảnh hưởng tới giai đoạn xử lý yếm khí nước thải sản xuất bún bằng thiết bị UASB" của tác giả Hoàng Quốc Huy đã giải quyết thành công bài toán kỹ thuật trọng điểm trong xử lý ô nhiễm nước thải làng nghề chế biến lương thực:

  • Giá trị khoa học và thực tiễn: Khẳng định tính ưu việt của thiết bị phản ứng UASB kết hợp giá thể vi sinh trong việc xử lý dòng thải có hàm lượng tinh bột biến tính cao ($COD \approx 5.000$ mg/L). Quá trình thực nghiệm đã chứng minh khả năng đạt hiệu suất khử $COD$ lên tới $85,02%$ và khử $NH_4^+$ đạt $56,73%$.
  • Xác lập bộ thông số vận hành chuẩn: Xác định chuẩn xác điều kiện làm việc tối ưu của hệ thống tại thời gian lưu nước $HRT = 1$ ngày (24 giờ), giá trị $pH = 7,0$, giúp tối thiểu hóa thể tích xây dựng công trình và chi phí đầu tư thiết bị.
  • Đóng góp kinh tế - môi trường: Cung cấp mô hình tiền xử lý hữu hiệu giúp cắt giảm hơn $80%$ chi phí năng lượng sục khí hiếu khí, mở ra tiềm năng thu hồi khí sinh học $CH_4$ tái phục vụ sản xuất, hướng tới mô hình kinh tế tuần hoàn và phát triển bền vững cho các làng nghề truyền thống tại Việt Nam.
