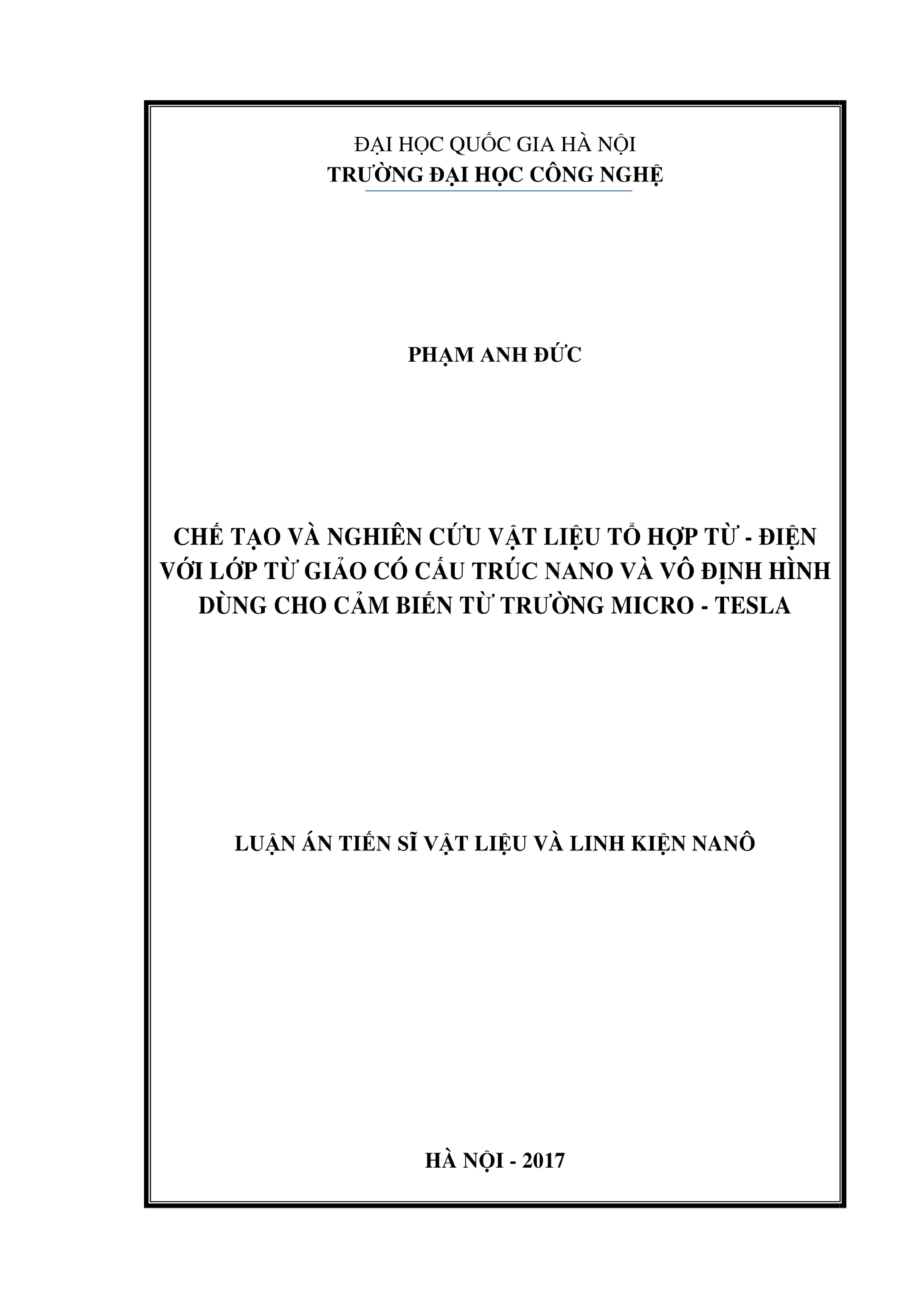

Luận án tiến sĩ vật liệu và linh kiện nano chế tạo và nghiên cứu vật liệu tổ hợp từđiện với lớp từ giảo có cấu trúc nano và vô định hình dùng cho cảm biến từ trường microtesla

Luận án tiến sĩ nghiên cứu vật liệu và linh kiện nano chế tạo và nghiên cứu vật liệu tổ hợp từđiện với lớp từ giảo có cấu trúc, phát triển phương pháp mới, đánh giá hiệu quả ứng

• Tác giả: Phạm Anh Đức
• Người hướng dẫn: PGS. Đỗ Thị Hương Giang
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật liệu và linh kiện nano
• Đề tài: Nghiên Cứu Vật Liệu Tổ Hợp Từ Điện Nano Cho Cảm Biến Từ Trường Microtesla
• Loại tài liệu: luận án tiến sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: VẬT LIỆU SẮT TỪ, SẮT ĐIỆN VÀ MULTIFERROIC
• 1.1. Vật liệu sắt điện
• 1.2. Vật liệu sắt từ và hiệu ứng từ giảo
• 1.3. Vật liệu multiferroic
• 1.4. Tổng quan về hiệu ứng từ-điện
• 1.5. Cảm biến từ trường dựa trên hiệu ứng từ-điện
• 1.6. Đối tượng, mục tiêu và nội dung nghiên cứu
• 2. CHƯƠNG 2: PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1. Chế tạo vật liệu dạng màng TbFeCo/PZT bằng phương pháp phún xạ
• 2.2. Chế tạo vật liệu tổ hợp Metglas/PZT dạng tấm
• 2.3. Khảo sát tính chất từ bằng hệ từ kế mẫu rung
• 2.4. Hệ đo từ giảo
• 2.5. Phương pháp tính hệ số thế từ-điện thuận
• 2.6. Khảo sát hình thái bề mặt bằng hiển vi điện tử và hiển vi lực nguyên tử
• 3. CHƯƠNG 3: VẬT LIỆU TỔ HỢP TỪ-ĐIỆN TbFeCo/PZT DẠNG MÀNG VỚI LỚP VẬT LIỆU TỪ GIÁO CÓ CẤU TRÚC NANO
• 3.1. Vật liệu tổ hợp với lớp từ giảo ở trạng thái vô định hình
• 3.2. Cấu trúc tinh thể của lớp từ giảo
• 3.3. Tính chất từ và từ giảo của màng TbFeCo
• 3.4. Tính chất từ-điện của vật liệu tổ hợp
• 3.5. Kết luận chương 3
• 4. CHƯƠNG 4: VẬT LIỆU TỔ HỢP TỪ-ĐIỆN Metglas/PZT DẠNG TẤM VỚI LỚP TỪ GIÁO CÓ CẤU TRÚC VÔ ĐỊNH HÌNH
• 4.1. Tính chất từ của băng từ Metglas
• 4.2. Ảnh hưởng của dị hướng hình dạng đến tính chất từ mềm
• 4.3. Nghiên cứu tính chất từ giảo tĩnh
• 4.4. Sự phụ thuộc của hiệu ứng từ-điện vào tần số kích thích
• 4.5. Mô hình dao động một chiều và hai chiều
• 4.6. Ảnh hưởng của cấu hình (bilayer và sandwich)
• 4.7. Ảnh hưởng của chiều dày lớp từ giảo Metglas
• 4.8. Kết luận chương 4
• 5. CHƯƠNG 5: CẢM BIẾN TỪ TRƯỜNG DỰA TRÊN VẬT LIỆU TỔ HỢP TỪ-ĐIỆN
• 5.1. Cảm biến từ trường dựa trên màng mỏng TbFeCo có cấu trúc nano
• 5.2. Cảm biến từ trường dựa trên băng từ Metglas có cấu trúc vô định hình
• 5.3. Thiết kế và chế tạo hệ thống cảm biến đo từ trường
• 5.4. Khảo sát các thông số làm việc của cảm biến
• 5.5. Kết luận chương 5
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÔNG TRÌNH KHOA HỌC CỦA TÁC GIẢ LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về vật liệu tổ hợp từ điện nano

Nghiên cứu về vật liệu tổ hợp từ điện nano đã trở thành một lĩnh vực quan trọng trong khoa học vật liệu. Các vật liệu nano này không chỉ có tính chất điện từ đặc biệt mà còn có khả năng ứng dụng cao trong các thiết bị cảm biến. Đặc biệt, cảm biến từ trường microtesla sử dụng các vật liệu này có thể phát hiện các từ trường yếu, mở ra nhiều cơ hội trong các ứng dụng công nghệ cao. Theo nghiên cứu, vật liệu tổ hợp từ điện nano có thể cải thiện đáng kể độ nhạy và độ chính xác của cảm biến, nhờ vào cấu trúc nano và các hiệu ứng từ-điện đặc trưng. Việc chế tạo và tối ưu hóa các vật liệu nano này là một thách thức lớn, nhưng cũng là cơ hội để phát triển các công nghệ mới trong lĩnh vực cảm biến.

II. Tính chất của vật liệu tổ hợp từ điện nano

Các vật liệu tổ hợp từ điện nano thường có tính chất từ và điện đặc biệt, cho phép chúng hoạt động hiệu quả trong các ứng dụng cảm biến. Tính chất từ của các vật liệu nano này được xác định bởi cấu trúc tinh thể và các tương tác giữa các thành phần trong vật liệu. Nghiên cứu cho thấy rằng, khi kết hợp các vật liệu như PZT và Metglas, có thể tạo ra các cảm biến từ trường với độ nhạy cao hơn. Các cảm biến từ trường này có thể hoạt động trong dải từ trường microtesla, cho phép phát hiện các tín hiệu từ trường yếu mà các cảm biến truyền thống không thể nhận diện. Điều này mở ra khả năng ứng dụng trong nhiều lĩnh vực, từ y tế đến công nghiệp.

III. Phương pháp chế tạo vật liệu tổ hợp từ điện nano

Chế tạo vật liệu tổ hợp từ điện nano thường sử dụng các phương pháp như phún xạ, tắm và các kỹ thuật chế tạo tiên tiến khác. Phương pháp phún xạ catốt được sử dụng để tạo ra các lớp mỏng của vật liệu từ điện, trong khi phương pháp tắm giúp tạo ra các lớp từ giảo có cấu trúc vô định hình. Các nghiên cứu đã chỉ ra rằng, việc điều chỉnh các thông số chế tạo như nhiệt độ, áp suất và thời gian có thể ảnh hưởng lớn đến tính chất của vật liệu nano. Việc tối ưu hóa các điều kiện này là rất quan trọng để đạt được các cảm biến từ trường có hiệu suất cao. Các kết quả thực nghiệm cho thấy rằng, các cảm biến từ trường được chế tạo từ các vật liệu tổ hợp này có thể đạt được độ nhạy và độ chính xác cao hơn so với các thiết bị truyền thống.

IV. Ứng dụng của cảm biến từ trường microtesla

Các cảm biến từ trường microtesla có thể được ứng dụng trong nhiều lĩnh vực khác nhau, từ y tế đến công nghiệp. Trong y tế, chúng có thể được sử dụng để phát hiện các tín hiệu từ trường yếu phát sinh từ cơ thể con người, hỗ trợ trong chẩn đoán và điều trị. Trong công nghiệp, các cảm biến từ trường này có thể được sử dụng để giám sát các thiết bị điện tử, phát hiện các lỗi và đảm bảo an toàn trong quá trình sản xuất. Hơn nữa, với sự phát triển của công nghệ, các cảm biến từ trường microtesla có thể được tích hợp vào các thiết bị di động, mở ra khả năng ứng dụng rộng rãi hơn trong cuộc sống hàng ngày. Việc nghiên cứu và phát triển các vật liệu tổ hợp từ điện nano sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao hiệu suất và khả năng ứng dụng của các cảm biến này.

Nội dung chính

Tổng quan về luận án

Nghiên cứu về vật liệu tổ hợp từ-điện (magnetoelectric composite) đã trải qua hành trình dài từ dự đoán lý thuyết của P. Curie năm 1894 đến thực nghiệm đầu tiên năm 1922, nhưng phải đến đầu thế kỷ 21 các ứng dụng thực tiễn mới thực sự được khai thác mạnh mẽ. Luận án tiến sĩ của Phạm Anh Đức, bảo vệ năm 2017 tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, thuộc chuyên ngành Vật liệu và Linh kiện Nano, đặt nền tảng cho một hướng nghiên cứu tiên phong tại Việt Nam: chế tạo và tối ưu hóa hệ vật liệu tổ hợp từ-điện đa lớp dành cho cảm biến từ trường cỡ micro-tesla.

Research gap được xác định rõ ràng: trong khi cộng đồng quốc tế (Srinivasan, 2008; Viehland, 2011; Dong, 2011) đã chứng minh tiềm năng của vật liệu multiferroic tổ hợp, chưa có nghiên cứu nào tối ưu hóa đồng thời cả bốn yếu tố—vật liệu, cấu hình, hình dạng và kích thước—trên hệ Metglas/PZT và Terfecohan/PZT trong điều kiện chế tạo trong nước, hướng đến ứng dụng cảm biến từ trường Trái đất 1D/2D/3D có chi phí thấp. Các nghiên cứu trước đây hoặc tập trung vào vật liệu đơn pha với hiệu ứng quá nhỏ (Dzyaloshinskii, 1960; Astrov, 1961), hoặc sử dụng công nghệ phức tạp khó thương mại hóa.

Nghiên cứu đặt ra hai câu hỏi trung tâm: (RQ1) Cấu hình, hình dạng và kích thước nào của vật liệu tổ hợp Metglas/PZT và Terfecohan/PZT cho hệ số thế từ-điện cực đại trong từ trường thấp cỡ từ trường Trái đất? (RQ2) Liệu có thể chế tạo cảm biến từ trường 1D, 2D và 3D đủ độ nhạy và độ phân giải để thay thế la bàn điện tử thương mại bằng công nghệ đơn giản, chi phí thấp phù hợp điều kiện Việt Nam?

Khung lý thuyết tích hợp ba lý thuyết cốt lõi: (1) lý thuyết áp điện của Curie (1880) mô tả sự chuyển đổi cơ-điện trong PZT; (2) lý thuyết từ giảo Joule (1842) về biến dạng vật liệu sắt từ dưới từ trường; (3) lý thuyết nhiệt động lực học của hiệu ứng từ-điện (Lifshitz, 1960; Schmid, 1994) liên kết hai hiệu ứng trên qua phương trình năng lượng tự do F(H,E). Bên cạnh đó, lý thuyết shear lag và lý thuyết trường khử từ được áp dụng để giải thích sự phụ thuộc của hiệu ứng vào kích thước và hình dạng mẫu.

Đóng góp đột phá được lượng hóa cụ thể: hệ số thế từ-điện đạt 131 V/cm·Oe trên cấu hình sandwich Metglas/PZT/Metglas kích thước 15×1 mm², cảm biến 1D đạt độ nhạy 653,215 mV/Oe và độ phân giải 3×10⁻⁴ Oe, vượt trội so với nhiều thiết bị thương mại đồng cấp về tỷ lệ chi phí/hiệu năng.

---

Literature Review và Positioning

Dòng nghiên cứu về vật liệu multiferroic tổ hợp phân thành ba nhánh chính. Nhánh thứ nhất tập trung vào vật liệu đơn pha: Dzyaloshinskii (1960) tiên đoán hiệu ứng từ-điện trên Cr₂O₃, được Astrov (1961, 1963) xác nhận thực nghiệm. Tuy nhiên, các vật liệu như BiFeO₃ (Tc_điện = 1123 K, Tc_từ = 650 K), YMnO₃ (Tc_điện = 913 K, Tc_từ = 80 K) đều có hiệu ứng từ-điện cực kỳ nhỏ và nhiệt độ tới hạn từ thấp hơn nhiệt độ phòng, hạn chế ứng dụng thực tiễn.

Nhánh thứ hai nghiên cứu vật liệu tổ hợp đa pha dạng khối: Van Suchtelen (1972) đề xuất nguyên lý kết hợp pha từ giảo và áp điện; Nan (1994) xây dựng lý thuyết composite từ-điện; Laletin (2001) chế tạo cấu trúc bilayer và multilayer oxit. Phương pháp nghiền-thiêu kết gây ra pha thứ ba không mong muốn do khuếch tán nguyên tử, làm suy giảm cả tính chất áp điện lẫn từ giảo.

Nhánh thứ ba—mà luận án này đóng góp trực tiếp—hướng đến vật liệu đa lớp dạng màng và dạng tấm chế tạo bằng phương pháp kết dính cơ học hoặc phún xạ. Viehland (2006, 2011) chứng minh cấu trúc laminate Metglas/PZT cho hiệu ứng vượt trội; Zhai (2007) chế tạo cảm biến địa từ trường đầu tiên dựa trên nguyên lý này; Dong (2011) phát triển mô hình lý thuyết về hệ số từ-điện hiệu dụng.

Điểm mâu thuẫn quan trọng trong literature: Quan điểm 1 (Bouillault, 2009; Petrov & Bichurin, 2013) cho rằng liên kết trực tiếp giữa hai pha cho hiệu ứng tối ưu; Quan điểm 2 (Carman, 2007; Srinivasan, 2008) chứng minh liên kết qua lớp kết dính cơ học tuy cho hiệu ứng nhỏ hơn nhưng công nghệ đơn giản hơn và đủ đáp ứng yêu cầu ứng dụng thực tiễn. Luận án này nghiêng về quan điểm thứ hai nhưng bổ sung thực nghiệm hệ thống về tối ưu hóa cấu hình—một khoảng trống chưa được giải quyết đầy đủ.

So sánh quốc tế: Nghiên cứu của Duc (2009) tại Đại học Quốc gia Hà Nội trên hệ (Fe₈₀Co₂₀)₇₈Si₁₂B₁₀/PZT đạt hệ số thế từ-điện ~470 mV/cm·Oe; nghiên cứu của Nersessian (2004, IEEE) trên laminates Terfenol-D/PZT cho kết quả tốt nhưng với từ trường làm việc rất cao (>100 Oe). Luận án này vượt trội ở hai điểm: (1) sử dụng Metglas—vật liệu có độ cảm từ giảo lớn nhất đã công bố (μ_λ = 76×10⁻² T⁻¹, theo Duc 2002)—và (2) hệ số thế từ-điện đạt 131 V/cm·Oe cao hơn hàng trăm lần so với vật liệu đơn pha.

---

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Nghiên cứu mở rộng lý thuyết nhiệt động lực học của hiệu ứng từ-điện (Lifshitz-Schmid) bằng cách tích hợp điều kiện biên thực tế của vật liệu tổ hợp kết dính cơ học, nơi lớp kết dính không hoàn hảo làm thay đổi khả năng truyền ứng suất giữa hai pha. Đặc biệt, lần đầu tiên tại Việt Nam, ba mô hình lý thuyết được đối chiếu hệ thống với thực nghiệm:

• Mô hình truyền sóng một chiều: dự đoán tần số cộng hưởng của vật liệu hình chữ nhật theo chiều dài, phù hợp với kết quả thực nghiệm.
• Mô hình truyền sóng hai chiều: mô tả các trạng thái dao động (m,n) của mẫu hình vuông, giải thích xuất hiện nhiều đỉnh cộng hưởng.
• Lý thuyết shear lag (Carman, 2007): giải thích sự phụ thuộc phi tuyến của hệ số thế từ-điện cực đại vào kích thước mẫu vuông, do phân bố ứng suất không đồng đều từ tâm ra biên mẫu.

Đóng góp khái niệm quan trọng: luận án làm rõ cơ chế "dị hướng hình dạng" (shape anisotropy) ảnh hưởng đến tính chất từ giảo và từ-điện của Metglas. Mẫu có tỷ số L/W cao (chiều dài lớn hơn nhiều chiều rộng) làm giảm trường khử từ nội, cho phép vật liệu đạt trạng thái từ hóa bão hòa ở từ trường thấp hơn—phù hợp với ứng dụng cảm biến từ trường Trái đất (~0,4 Oe).

Khung phân tích độc đáo

Khung phân tích tích hợp bốn lý thuyết: (1) lý thuyết áp điện Curie-Joule, (2) lý thuyết nhiệt động lực học multiferroic Lifshitz-Schmid, (3) lý thuyết trường khử từ (Scholz, 2010), (4) lý thuyết shear lag (Carman, 2007). Cách tiếp cận này cho phép dự đoán đồng thời tần số cộng hưởng tối ưu, kích thước mẫu tối ưu và cấu hình (bilayer/sandwich) tối ưu—không chỉ giải thích hồi tố mà còn có tính tiên đoán cho thiết kế vật liệu mới. Điều kiện biên (boundary conditions) được xác định rõ: lý thuyết chỉ áp dụng cho vật liệu kết dính cơ học với lớp epoxy đồng nhất, trong dải từ trường tuyến tính (thấp hơn từ trường bão hòa từ giảo).

---

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Triết học nghiên cứu theo chủ nghĩa thực chứng (positivism) kết hợp với quan điểm thực tế phê phán (critical realism): các mô hình lý thuyết được xây dựng và kiểm chứng trực tiếp bằng thực nghiệm hệ thống. Thiết kế nghiên cứu gồm hai nhánh song song: (1) vật liệu tổ hợp dạng màng mỏng Terfecohan/PZT chế tạo bằng phún xạ catốt (sputtering); (2) vật liệu tổ hợp dạng tấm Metglas/PZT chế tạo bằng kết dính cơ học. Thiết kế đa cấp (multi-level): từ đặc trưng cấu trúc vi mô → tính chất vật liệu → tính chất tổ hợp → ứng dụng cảm biến.

Quy trình nghiên cứu rigorous

Chế tạo màng Terfecohan/PZT: Sử dụng hệ phún xạ catốt AJA-2000F, bia vật liệu Tb₀.₄(Fe₀.₅₅Co₀.₄₅)₀.₆. Màng được ủ nhiệt tại các nhiệt độ 250°C, 350°C và 450°C trong chân không 1 giờ để kiểm soát cấu trúc tinh thể (vô định hình → nano tinh thể). Chiều dày màng Terfecohan đo bằng SEM mặt cắt ngang cho giá trị ~1 μm.

Chế tạo tấm Metglas/PZT: Băng từ Fe₇₈Ni₁₂B₁₃.₂Si₁.₅ (Metglas) kết dính lên tấm PZT theo ba cấu hình—bilayer đơn, bilayer kép và sandwich—với các kích thước khác nhau (mẫu vuông: 5×5 mm² đến 20×20 mm²; mẫu chữ nhật với tỷ số r = L/W từ 1 đến 8).

Hệ đo đạc: Từ kế mẫu rung Lakeshore 7404 để đo tính chất từ; hệ đo từ giảo bằng phản xạ quang học; hai hệ đo từ-điện (dải rộng ±10 kOe và dải thấp -30 đến 30 Oe); kính hiển vi điện tử quét (SEM) và kính hiển vi lực nguyên tử (AFM) để khảo sát hình thái bề mặt; nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể.

Triangulation: Dữ liệu thực nghiệm được kiểm chứng bằng ba nguồn độc lập—đo trực tiếp hệ số thế từ-điện, tính toán từ mô hình lý thuyết, và so sánh với dữ liệu từ trường Trái đất công bố quốc tế (Macmillan, 2010; Magnetic-declination.com).

Data và phân tích

Phân tích dựa trên phương trình sóng đàn hồi một chiều và hai chiều, phương trình shear lag phi tuyến, và lý thuyết trường khử từ (demagnetizing field theory). Phần mềm tính toán từ khử từ sử dụng công cụ Scholz (2010). Tất cả đường cong từ trễ, từ giảo và từ-điện được đo lặp nhiều lần để đảm bảo độ tái lặp. Sai số góc phương vị của cảm biến 3D được báo cáo là ±0,1°, tương thích với sai số đo cường độ từ trường ±10⁻⁴ Oe.

---

Phát hiện đột phá và implications

Những phát hiện then chốt

Phát hiện 1 – Ảnh hưởng cấu trúc tinh thể lớp từ giảo đến hiệu ứng từ-điện: Màng Terfecohan ủ nhiệt tại 350°C trong chân không xuất hiện cấu trúc nano tinh thể xác nhận qua XRD và SEM. Kết quả định lượng: hệ số thế từ-điện tăng 1,9 lần so với màng vô định hình ban đầu, đồng thời từ trường một chiều làm việc tương ứng giảm 2 lần. Đây là bằng chứng trực tiếp cho thấy nano tinh thể hóa làm tăng cường tính chất từ giảo và cải thiện sự truyền ứng suất sang pha PZT.

Phát hiện 2 – Cấu hình sandwich vượt trội: So sánh hệ thống ba cấu hình (bilayer đơn, bilayer kép, sandwich) cho thấy sandwich (Metglas/PZT/Metglas) với kích thước 15×1 mm² đạt hệ số thế từ-điện cực đại αE = 131 V/cm·Oe, cao hơn bilayer đơn nhiều lần. Cơ chế giải thích: cấu hình sandwich cung cấp hai giao diện liên kết cơ học, nhân đôi ứng suất tác dụng lên PZT.

Phát hiện 3 – Phụ thuộc phi tuyến vào tỷ số kích thước: Mẫu hình chữ nhật với L >> W cho hệ số thế từ-điện cao khi đo dọc theo phương dễ (chiều dài), đồng thời nhạy với từ trường thấp hơn nhiều so với mẫu vuông do hiệu ứng trường khử từ giảm. Kết quả thực nghiệm và lý thuyết shear lag phù hợp nhau, xác nhận cơ chế vật lý đề xuất.

Phát hiện 4 – Phương pháp khắc phục zero offset: Hiện tượng dâng nền (zero offset) do từ trường xoay chiều kích thích gây ra được giải quyết bằng phương pháp đảo pha: V_offset = [V(h_ac) + V(-h_ac)] / 2, cho phép loại bỏ hoàn toàn tín hiệu nền mà không suy giảm độ nhạy cảm biến—một giải pháp kỹ thuật hoàn toàn có thể tích hợp vào mạch điện tử.

Phát hiện 5 – Xác định địa từ trường tại Hà Nội: Cảm biến 2D xác định cường độ từ trường Trái đất trong mặt phẳng nằm ngang tại Hà Nội là H_xy = 0,3994 Oe; cảm biến 3D xác định cường độ tổng cộng là H_T = 0,4465 Oe và góc từ khuynh J = 26,5° ± 0,1°, phù hợp với các công bố quốc tế (Macmillan, 2010; Ai, 2005)—xác nhận độ tin cậy của hệ đo.

Implications đa chiều

Về lý thuyết, nghiên cứu xác nhận và mở rộng lý thuyết shear lag vào bài toán hai chiều (2D), bổ sung dữ liệu thực nghiệm cho lý thuyết trường khử từ trong hình học mẫu chữ nhật, đồng thời cung cấp bằng chứng rằng nano tinh thể hóa có kiểm soát là công cụ hữu hiệu nâng cao hiệu ứng từ-điện.

Về ứng dụng thực tiễn, cảm biến có thể thay thế la bàn điện tử thương mại trong định vị vệ tinh, thiết bị bám sát vệ tinh, đo nhịp tim, phát hiện hạt nano từ trong sinh y, và cảm biến dòng điện dạng kìm. Khuyến nghị thiết kế: sử dụng cấu hình sandwich, tỷ số L/W ≥ 5, ủ nhiệt Terfecohan tại 350°C/1 giờ/chân không.

Về chính sách, kết quả cho thấy Việt Nam có thể tự chủ sản xuất cảm biến từ trường độ chính xác cao với chi phí thấp, hỗ trợ chương trình vũ trụ quốc gia (đề tài VT/CN-03/13-15).

---

Limitations và Future Research

Bốn hạn chế được thừa nhận thẳng thắn. Thứ nhất, lớp kết dính cơ học (epoxy) chưa được đặc trưng hóa đầy đủ về khả năng truyền ứng suất—điểm thiếu sót mà chính luận án thừa nhận, và chưa có mô hình lý thuyết hoàn chỉnh cho trường hợp này. Thứ hai, vật liệu tổ hợp dạng màng Terfecohan/PZT (không qua lớp thủy tinh đệm) đạt hệ số thế từ-điện nhỏ hơn 27 lần so với cấu hình Terfecohan/Glass/PZT, nguyên nhân liên quan đến hình thái bề mặt PZT chưa được tối ưu hoàn toàn. Thứ ba, các phép đo được thực hiện ở nhiệt độ phòng; ảnh hưởng của nhiệt độ làm việc đến độ ổn định dài hạn của cảm biến chưa được khảo sát. Thứ tư, điều kiện biên của mô hình shear lag giả định lớp kết dính đồng nhất, chưa tính đến sai hỏng cục bộ tại giao diện.

Hướng nghiên cứu tương lai đề xuất: (1) Phát triển lớp kết dính chức năng (functional adhesive) với độ truyền ứng suất cao hơn epoxy thông thường; (2) Nghiên cứu tối ưu hóa hình thái bề mặt PZT bằng các phương pháp xử lý bề mặt (etching, coating) để tăng cường hiệu ứng trên hệ màng mỏng; (3) Tích hợp cảm biến từ-điện với mạch ASIC (Application-Specific Integrated Circuit) để thương mại hóa; (4) Mở rộng nghiên cứu sang vật liệu từ giảo thế hệ mới như Galfenol (Fe-Ga) có từ giảo dương lớn và ứng suất làm việc thấp; (5) Khảo sát ứng dụng trong y sinh ở điều kiện từ trường sinh lý (femto-tesla đến nano-tesla).

---

Tác động và ảnh hưởng

Về học thuật, luận án công bố 5 công trình khoa học bao gồm 02 bài báo quốc tế (Review of Scientific Instruments 2012; Sensors and Actuators A 2012) và 02 báo cáo hội nghị vật lý chất rắn toàn quốc (2013, 2015). Hướng nghiên cứu này mở ra dòng tài liệu nội địa về multiferroic composites tại Việt Nam, đặt nền tảng cho các luận văn thạc sĩ tiếp theo (Lê Văn Dương, 2013; Đặng Xuân Đăng, 2015; Nguyễn Thị Ngọc, 2012).

Về công nghiệp, kết quả tác động trực tiếp đến ngành sản xuất thiết bị định vị và cảm biến trong nước. Cảm biến 1D đạt 653,215 mV/Oe và 3×10⁻⁴ Oe phân giải—các thông số có thể so sánh với cảm biến từ-điện thương mại của Honeywell (2002) và Kawamura (1999) nhưng với công nghệ chế tạo đơn giản hơn nhiều.

Về chính sách vũ trụ quốc gia, nghiên cứu được hỗ trợ trực tiếp bởi đề tài Chương trình Khoa học và Công nghệ Vũ trụ (VT/CN-03/13-15) và đề tài cấp Đại học Quốc gia Hà Nội, phản ánh định hướng quốc gia phát triển tự chủ công nghệ vũ trụ và định vị.

---

Đối tượng hưởng lợi

Nghiên cứu sinh và giảng viên vật lý ứng dụng được cung cấp mô hình nghiên cứu tích hợp lý thuyết-thực nghiệm hoàn chỉnh: từ phún xạ màng mỏng, đặc trưng hóa cấu trúc vi mô, đến tối ưu hóa hệ thống và chế tạo nguyên mẫu cảm biến. Đặc biệt, ba mô hình lý thuyết đã được kiểm chứng tạo cơ sở cho các nghiên cứu thực nghiệm tiếp theo mà không cần lặp lại toàn bộ khảo sát thực nghiệm.

Các nhóm nghiên cứu cấp cao về vật liệu nano và MEMS (Hệ vi cơ điện tử) có thể sử dụng kết quả như benchmark để so sánh các hệ vật liệu mới. Đặc biệt, dữ liệu về tần số cộng hưởng của mẫu 1D và 2D đã được đối chiếu lý thuyết-thực nghiệm là tài liệu tham chiếu quý giá.

Doanh nghiệp R&D trong lĩnh vực cảm biến và định vị nhận được lộ trình công nghệ rõ ràng: cấu hình sandwich Metglas/PZT với tỷ số L/W = 15, kết dính epoxy, hoạt động tại tần số cộng hưởng là cấu hình tối ưu cho sản xuất loạt nhỏ.

Nhà hoạch định chính sách trong lĩnh vực khoa học vũ trụ và quốc phòng nhận được bằng chứng rằng Việt Nam có khả năng phát triển cảm biến từ trường độ chính xác cao với nguyên liệu và công nghệ trong nước, giảm phụ thuộc nhập khẩu thiết bị đo lường chiến lược.

---

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất? Tích hợp và kiểm chứng đồng thời lý thuyết shear lag (Carman, 2007) và lý thuyết trường khử từ trong cùng một hệ vật liệu, lần đầu chứng minh thực nghiệm rằng hai hiệu ứng này tương tác phi tuyến trong mẫu Metglas/PZT dạng chữ nhật—điều mà các nghiên cứu trước (Dong, 2011; Srinivasan, 2008) chưa thực hiện trong bối cảnh tối ưu hóa đồng thời cả hai.

2. Đổi mới phương pháp? So với Nersessian (2004) chỉ khảo sát cấu hình bilayer đơn, và Viehland (2011) tập trung vào cải tiến quy trình laminate, luận án này tiến hành khảo sát hệ thống và đồng thời trên ba cấu hình (bilayer đơn, bilayer kép, sandwich) với ma trận kích thước đầy đủ—phương pháp đồng thời đa biến chưa có nghiên cứu nào trước đó thực hiện trên hệ Metglas/PZT.

3. Phát hiện bất ngờ nhất? Hệ số thế từ-điện của cấu trúc Terfecohan/PZT (không qua thủy tinh đệm) nhỏ hơn 27 lần so với Terfecohan/Glass/PZT—kết quả ngược với kỳ vọng ban đầu là liên kết trực tiếp sẽ tốt hơn. Dữ liệu AFM cho thấy sự khác biệt hình thái bề mặt giữa PZT và thủy tinh là nguyên nhân: bề mặt thủy tinh phẳng hơn tạo điều kiện tiếp xúc tốt hơn cho màng Terfecohan.

4. Giao thức tái lặp? Các thông số công nghệ được cung cấp đầy đủ: điều kiện phún xạ, nhiệt độ ủ, thời gian, áp suất chân không, công thức vật liệu Tb₀.₄(Fe₀.₅₅Co₀.₄₅)₀.₆ và Fe₇₈Ni₁₂B₁₃.₂Si₁.₅, cấu hình hệ đo. Tuy nhiên, chi tiết về công suất nguồn phún xạ và quy trình kiểm soát lớp epoxy chưa được công bố đầy đủ—hạn chế về khả năng tái lặp hoàn toàn.

5. Lộ trình nghiên cứu 10 năm? Luận án đề xuất hướng phát triển sang: cảm biến phát hiện hạt nano từ trong y sinh, cảm biến đo nhịp tim, thiết bị bám sát vệ tinh, và tích hợp MEMS—đủ để hình thành chương trình nghiên cứu 10 năm, dù chưa được lập lịch trình cụ thể theo từng giai đoạn.

---

Kết luận

Sáu đóng góp cụ thể được tổng kết:

1. Chế tạo thành công hai hệ vật liệu tổ hợp từ-điện bằng hai phương pháp độc lập: phún xạ catốt AJA-2000F cho Terfecohan/PZT và kết dính cơ học cho Metglas/PZT, xác lập năng lực công nghệ trong nước.

2. Tối ưu hóa nano tinh thể hóa: Ủ nhiệt Terfecohan tại 350°C tăng hệ số thế từ-điện 1,9 lần, chứng minh kiểm soát cấu trúc nano là công cụ tối ưu hóa hiệu ứng từ-điện.

3. Xác định cấu hình tối ưu sandwich Metglas/PZT/Metglas với αE = 131 V/cm·Oe—kết quả cao hàng đầu trong các công bố về hệ kết dính cơ học, mở ra hướng thương mại hóa khả thi.

4. Kiểm chứng ba mô hình lý thuyết (truyền sóng 1D/2D, shear lag, trường khử từ) với dữ liệu thực nghiệm hệ thống, đặt nền tảng lý thuyết cho thiết kế vật liệu từ-điện tại Việt Nam.

5. Chế tạo và kiểm chứng cảm biến 1D/2D/3D với độ nhạy 653,215 mV/Oe (1D), 308–311 mV/Oe (2D), 193–206 mV/Oe (3D) và phân giải góc ~10⁻² độ—xác nhận khả năng thay thế la bàn điện tử thương mại.

6. Xác định địa từ trường Hà Nội (H_T = 0,4465 Oe, J = 26,5° ± 0,1°) phù hợp chuẩn quốc tế, là kết quả đo lường vật lý địa cầu có giá trị tham chiếu độc lập.

Nghiên cứu đánh dấu sự chuyển dịch paradigm trong lĩnh vực cảm biến từ trường tại Việt Nam: từ phụ thuộc hoàn toàn vào thiết bị nhập khẩu sang tự chủ thiết kế-chế tạo dựa trên vật liệu nano tối ưu hóa hệ thống. Ba dòng nghiên cứu mới được mở ra: (1) vật liệu multiferroic màng mỏng nano tinh thể hóa có kiểm soát; (2) cảm biến từ-điện tích hợp y sinh; (3) thiết bị định vị không gian thế hệ mới dựa trên hiệu ứng từ-điện. Với sự tham chiếu quốc tế rõ ràng (Viehland, Srinivasan, Dong, Carman) và kết quả đo lường được xác nhận độc lập, di sản học thuật của công trình này vượt ra ngoài biên giới quốc gia trong lĩnh vực vật liệu và linh kiện nano ứng dụng.

Trích đoạn nội dung tài liệu

Chương 1 TÔNG QUAN 1. Vật liệu sắt từ, sắt điện và multiferroic Khái niệm vật liệu multiferroic lần đầu tiên được sử dụng bởi H. Vật liệu multiferroic là vật liệu có hai hoặc nhiều hơn các tính chất sắt cơ bản trong cùng một pha vật liệu. Các tính chất sắt cơ bản bao gom: * Tinh chat sắt điện: là tính chất của vật liệu sắt điện có độ phân cực tự phát ngay cả khi không có điện trường ngoài.

Độ phân cực điện này 6n định theo thời gian và có thê có hiện tượng tré dưới tác động của điện trường ngoài. * Tính chất sắt từ: là tính chất của vật liệu sắt từ có từ độ tự phát ngay cả khi không có từ trường ngoài. Từ độ này ôn định theo thời gian và có thé có hiện tượng trễ dưới tác động của từ trường ngoài. * Tính chất sắt đàn hồi: là tính chất của vật liệu sắt đàn hồi có độ biến dang tự phát ngay cả khi không có ứng suất ngoài.

Độ biến dang này ổn định theo thời gian và có thê có hiện tượng trễ dưới tác động của ứng suất ngoại. Theo định nghĩa trên thì có rất nhiều loại vật liệu multiferroic khác nhau. Vật liệu multiferroic mà có tồn tại đồng thời cả hai tính chat sắt điện và sắt từ có rất nhiều tính chất lý thú đã và đang được nhiều nhà khoa học quan tâm nghiên cứu và triên khai ứng dụng trong nhiều lĩnh vực. Vật liệu sắt điện và hiệu ứng ap điện 1.

Vật liệu sắt điện Hiện tượng sắt điện lần đầu tiên được phát hiện bởi J. Valasek vào năm 1921 trên muối Rochelle (muối xenhet) [54]. Sắt điện được định nghĩa là vật liệu có câu trúc tinh thê với độ phân cực điện tự phát. Hướng của véc tơ phân cực điện tự phát này có thể thay đôi theo điện trường ngoài.

Độ phân cực điện được định nghĩa là tổng các mômen phân cực điện trong một đơn vị thể tích. Cần phân biệt rõ ràng về sự khác nhau giữa các khái niệm: phân cực nguyên tử, phân cực ion và phân cực phân tử. Phân cực nguyên tử xuất hiện do sự thay đối khoảng cách giữa tâm điện tích âm va tâm điện tích dương trong nguyên tử trung hòa khi có tác dụng của điện trường ngoài (hình 1. Véc tơ phân cực nguyên tử được ký hiệu 1a Pe.

Đối với các vật liệu có tồn tại các ion, véc tơ phân cực điện hình thành từ các ion dương va ion âm lân cận nhau (hình 1. Véc tơ phân cực điện trong trường hợp này có phương năm trên đường thăng nối hai ion và có chiều từ ion âm sang ion dương. Véc tơ phân cực ion được ký hiệu là P;. Dang thứ ba của hiện tượng phân cực là phân cực phân tử và được ký hiệu là P„.

Phân cực phân tử xuất hiện trong các phân tử có các mômen phân cực tự phát (hình 1. Trong các phân tử này luôn luôn tồn tại một sự tách biệt giữa các phần điện tích âm (ở) và điện tích dương (6*). Các véc tơ phân cực này có thê sắp xếp theo hướng của điện trường ngoài.1: Các dang phân cực khác nhau: phân cực nguyên tử (a), phân cực ion (b) và phân cực phân tử (c) Đối với một số vật liệu, dạng thứ tư của hiện tượng phân cực điện cũng được biết đến và được gọi là phân cực điện tích không gian. Dạng phân cực điện này có nguồn gốc từ các hạt tải điện tự do có trong vật liệu.

Khi chuyên động của các hạt tải điện này bị cản trở bởi sự tán xạ với các sai hỏng mạng và bê mặt vật liệu làm xuất hiện điện tích không gian và hình thành ra các véc tơ phân cực điện tích không gian [31]. Vật liệu sắt điện có rất nhiều ứng dụng khác nhau như: bộ nhớ đệm (RAM), cảm biến hỏa điện, cảm biến siêu âm và thiết bị truyền động. - Phân loại theo số các phương có thể có của độ phân cực tự phát: đơn trục (KHzPO¿, muối xenhet) va đa trục (BaTiO3 và Cd2Nb207). - Phân loại theo sự có hoặc không có tâm đối xứng.

- Phân loại theo sự biến đổi ở nhiệt độ chuyên pha Curie. Dé giải thích cho độ phân cực tự phát của vật liệu sat điện, khái niệm vê đômen được đưa ra. Đômen được hiêu là một vùng không gian mà tại đó các véc tơ phân cực điện đông nhât cả vê phương và chiêu. Các vách đômen là ranh giới giữa các đômen khác nhau.2: Vật liệu da đômen (a), sự dich chuyển vách đômen (b), vật liệu đơn đômen (c) và sự quay đômen (đ) Thông thường các vật liệu sắt điện có tồn tại nhiều đômen và các đômen này không sắp xếp song song với nhau trong toàn bộ vật liệu (hình 1.

Khi có điện trường ngoài, các đômen có véc tơ phân cực điện cùng hướng với điện trường ngoài sẽ mở rộng ra và các đômen ngược hướng điện trường sẽ thu hẹp lại. Trạng thái đơn đômen thường chỉ xuất hiện bằng các biện pháp kỹ thuật chăng hạn như phương pháp ép cơ khí. Bên cạnh đó thì các yếu tố như điện trường phân cực, nhiệt độ và thời gian gia công cũng ảnh hưởng đến chất lượng của quá trình. Vật liệu sắt điện có một đặc trưng quan trọng đó là nhiệt độ chuyền pha Curie 7c.

Các tính chất sắt điện chỉ tồn tại ở nhiệt độ thấp hơn nhiệt độ Curie. Ví dụ với vật liệu BaTiO; có nhiệt độ Curie Tc = 393 K. Khi nhiệt độ lớn hơn nhiệt độ Curie thì cau trúc tinh thé là dạng lập phương với ion Ba? ở các góc, ion O2 ở tâm các mặt và ion Ti* ở vị trí tâm hình lập phương (hình 1.3a), khi đó không tồn tại véc tơ phân cực điện. Khi nhiệt độ vật liệu thấp hơn nhiệt độ Curie, cầu trúc tinh thé thay đổi, các ion O2 và Ti** có sự chuyền động tương đối với nhau và sinh ra một mômen lưỡng cực điện doc theo cạnh của tinh thể (hình 1.3: Cấu trúc tinh thể BaTiO3 khi nhiệt độ cao (T > Tc) (a) và khi nhiệt độ thấp (T < Tc) (b) Đường cong điện trễ của vật liệu sắt điện thường có dạng như hình 1.

Đường cong điện trễ mô tả sự phụ thuộc của độ phân cực của vật liệu theo điện trường ngoài. Khi có một điện trường tác dụng vào mẫu thì mẫu sẽ bị phân cực điện theo phương của điện trường ngoài. Tuy nhiên khi giảm điện trường ngoài về giá trị không thì mẫu vẫn còn tồn tai một độ phân cực. Độ phân cực này được gọi là độ phân cực dư và ký hiệu là P;.

Giá trị của độ phân cực dư phụ thuộc vào các trạng thái đômen tồn tại trong tinh thể. Độ phân cực của mẫu sẽ bị triệt tiêu 7 nếu tiếp tục tác dụng một điện trường ngược chiều với điện trường ban đầu đến giá tri Ec. Giá tri Ec được gọi là lực kháng điện. Khi tất cả các đômen trong tinh thé có cùng hướng với điện trường ngoài thì ta gọi vật liệu ở trạng thái phân cực bão hòa.

Giá trị độ phân cực bão hòa được ký hiệu là Ps. Cường độ điện trường của điện trường ngoài cần thiết để vật liệu đạt trạng thái phân cực bão hòa được gọi là điện trường bão hòa Es. Đối với vật liệu da tinh thé thì vật liệu chỉ có thé phân cực một phần và do đó độ phân cực bào hòa của chúng là nhỏ hơn so với của các vật liệu đơn tinh thé [20].4: Đường cong điện trễ của vật liệu sắt điện 1. Hiệu ứng áp điện Hiệu ứng áp điện được phát hiện vào năm 1880 bởi hai nhà vật lý người Pháp là Jacques Curie va Pierre Curie [59].

Hiệu ứng này được hiểu là có sự thay đổi độ phân cực điện của vật liệu áp điện khi vật liệu bị biến dang cơ học hoặc vật liệu sẽ bị biến dạng cơ học nếu chịu tác dụng của điện trường ngoài (làm thay đôi độ phân cực điện) (hình 1. Mối liên hệ giữa ứng suất tác dụng của ngoại lực với vec tơ phân cực điện thứ cấp được thé hiện thông qua công thức [68]: 6 (1.1) R=) djx- Ox k=1 Trong đó: P; là độ lớn véc tơ phân cực điện (C/m”), ox là ứng suất tác dụng (N/m?) và djx là hệ số áp điện theo phương tac dụng luc (C/N). Ngược lại, nếu đặt vào vật liệu áp điện một điện trường có cường độ điện trường là E thì vật liệu áp điện sẽ bi biến dạng theo công thức: 6 (1.2) Trong đó: ex là độ biến dang tỷ đối của vật liệu, E; là cường độ điện trường tác dụng vào vật liệu (V/m) và đ” là hệ số áp điện theo phương tác dụng lực (m/V).5: Mô tả hiệu ứng áp điện: phân cực tự phát (a), phân cực khi chịu ứng suất nén (b), phân cực khi chịu ứng suát kéo (c) Các vật liệu áp điện đã và đang được nghiên cứu rất đa dạng về chủng loại và số lượng như: vật liệu dang đơn tinh thé (thạch anh, 1/TaO›, LiNbO3, PZN — PT .), vật liệu dạng gốm (Pb(ZrTi)O3 — PZT, PbTiO› — PT .), vật liệu polymer (PVDF va copolymer, nylon .), vật liệu mang mong (PZT, PT, ZnO va màng AIN), vật liệu hỗn hợp — composite (hỗn hợp PZT — polymer 0 — 3, 2 — 2, 1 — 3) (Hinh 1. Với lich sử phat trién của mình, vật liệu áp điện đã được ứng dung vào rat nhiều lĩnh vực trong nghiên cứu khoa học và thực tiễn cuộc sống.

Điển hình phải kê đên các ứng dụng vê màng rung, vi cảm biên (gia toc, sóng siêu âm .), máy phát điện, MEMS, vi bom, máy in .[69,86] Với các ưu điểm của minh thì vật liệu áp điện Pb(TiZr)O3 (PZT) đang được nghiên cứu và ứng dụng nhiều nhất. Các ưu điểm nỗi trội của vật liệu ap điện PZT bao gồm: hệ số áp điện lớn, điện dung cao (vi vậy ít chịu ảnh hưởng của điện dung ký sinh), độ bền cơ học cao và dễ gia công. Trong thời gian gần đây, vật liệu áp điện PZT đã và đang được thương mại hóa với nhiều chủng loại khác nhau và giá thành ngày cảng hợp lý.6: Hỗn hop PZT — polymer được phân loại theo các kiểu liên kết khác nhau: (a) 0 — 3, (b)2—2,(c)T- 3 Vật liệu áp điện về co bản là vật liệu dang gốm va có cấu trúc dang Perovskite. Các vật liệu có cấu trúc dạng Perovskite là vật liệu có cả tính chất sắt điện và áp điện.

Các vật liệu này có số lượng rất lớn nên chúng đang được quan tâm nghiên cứu nhiều. Theo định nghĩa, vật liệu có cau trúc Perovskite là các vật liệu có cấu trúc tinh thể tương tự với cấu trúc của CaTiO;.
