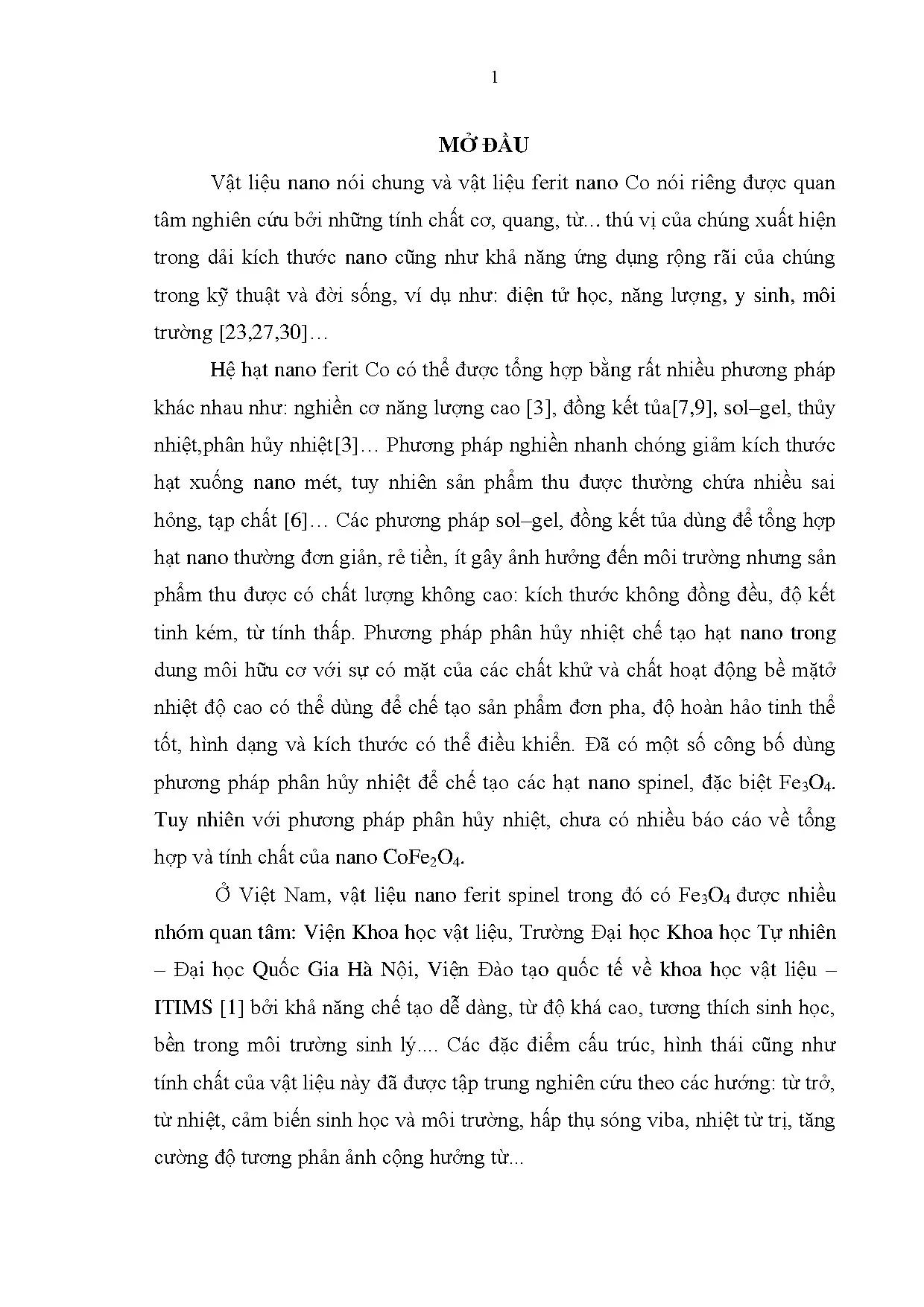

Tổng quan nghiên cứu

Vật liệu nano ferit, đặc biệt là hệ hạt nano CoFe2O4, thu hút sự quan tâm lớn trong nghiên cứu vật liệu nhờ các tính chất cơ, quang và từ đặc biệt xuất hiện ở kích thước nano. Theo ước tính, các hạt nano ferit CoFe2O4 có ứng dụng rộng rãi trong các lĩnh vực điện tử, năng lượng, y sinh và môi trường. Tuy nhiên, việc tổng hợp vật liệu nano CoFe2O4 với kích thước đồng đều, độ kết tinh cao và tính chất từ ưu việt vẫn còn nhiều thách thức. Mục tiêu chính của luận văn là chế tạo thành công vật liệu nano CoFe2O4 bằng phương pháp phân hủy nhiệt, nghiên cứu các đặc trưng quang – từ của vật liệu và khảo sát đặc tính đốt nóng cảm ứng từ nhằm định hướng ứng dụng trong y sinh. Phạm vi nghiên cứu tập trung vào cấu trúc, hình thái, kích thước và các tính chất quang, nhiệt, từ của hệ hạt nano CoFe2O4 cùng chất lỏng từ tương ứng, trong điều kiện tổng hợp và phân tích thực nghiệm tại Việt Nam. Ý nghĩa nghiên cứu được thể hiện qua việc tìm ra quy trình công nghệ tối ưu để tổng hợp vật liệu nano đơn pha, kích thước đồng đều, phẩm chất từ cao, đồng thời phát triển chất lỏng từ ổn định có khả năng ứng dụng trong nhiệt từ trị và tăng cường độ tương phản ảnh cộng hưởng từ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về vật liệu ferit spinel, đặc biệt là cấu trúc tinh thể spinel đảo của CoFe2O4 với công thức chung MeFe2O4, trong đó Me là ion kim loại hóa trị 2+. Các khái niệm chính bao gồm:

  • Cấu trúc tinh thể spinel: Phân mạng tứ diện (A) và bát diện (B) với sự phân bố ion kim loại và oxy, ảnh hưởng đến tính chất từ.
  • Tính chất từ và dị hướng từ: Bao gồm dị hướng từ tinh thể và dị hướng từ bề mặt, ảnh hưởng đến từ độ bão hòa và trạng thái đơn đômen hay siêu thuận từ của hạt nano.
  • Mô hình lõi – vỏ: Giải thích sự suy giảm từ độ bão hòa do lớp vỏ không từ trên bề mặt hạt nano.
  • Cơ chế tổn hao sinh nhiệt trong từ trường xoay chiều: Tổn hao từ trễ, hồi phục Neel và hồi phục Brown, ảnh hưởng đến công suất sinh nhiệt của chất lỏng từ.

Phương pháp nghiên cứu

Nghiên cứu được tiến hành chủ yếu bằng phương pháp thực nghiệm với quy trình tổng hợp hệ hạt nano CoFe2O4 bằng phương pháp phân hủy nhiệt trong dung môi hữu cơ, sử dụng các tiền chất Fe(acac)3, Co(acac)2 cùng các chất hoạt động bề mặt oleic acid (OA), oleylamine (OLA) và polymer PMAO để chuyển pha hạt nano sang môi trường nước tạo thành chất lỏng từ. Cỡ mẫu gồm 4 mẫu với kích thước hạt từ khoảng 6 nm đến 20 nm, được ký hiệu CF1 đến CF4, tổng hợp dưới các điều kiện nhiệt độ và tỷ lệ hóa chất khác nhau.

Phân tích cấu trúc và kích thước hạt được thực hiện bằng nhiễu xạ tia X (XRD), kính hiển vi điện tử truyền qua (TEM), phổ tán xạ laser động (DLS) và phân tích nhiệt (TGA). Tính chất quang học được khảo sát qua phổ hồng ngoại biến đổi Fourier (FT-IR). Tính chất từ được đo bằng từ kế mẫu rung (VSM) trong từ trường một chiều và thiết bị đo từ trễ trong từ trường xoay chiều với dải tần số 149 kHz đến 1030 kHz. Thí nghiệm đốt nóng cảm ứng từ được thực hiện trên hệ phát từ trường xoay chiều với tần số 100 – 500 kHz và cường độ từ trường 45 – 400 Oe. Timeline nghiên cứu kéo dài trong khoảng thời gian thực nghiệm và phân tích mẫu tại các viện nghiên cứu trong nước và hợp tác quốc tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc và kích thước hạt: Các mẫu CF1 đến CF4 đều có cấu trúc spinel đơn pha với các đỉnh nhiễu xạ đặc trưng (220), (311), (400), (422), (511), (440). Kích thước tinh thể từ XRD dao động từ 6 nm đến 19 nm, tương ứng với kích thước hạt từ TEM là 6,3 nm đến 20,6 nm, cho thấy sự đồng nhất và kiểm soát tốt kích thước hạt. Kích thước thủy động của các hạt sau khi bọc PMAO tăng lên từ 19 nm đến 61 nm do lớp vỏ polymer.

  2. Độ ổn định chất lỏng từ: Thế zeta của các mẫu CF1, CF2, CF3 lần lượt là -54,1 mV, -44,0 mV và -47,1 mV, cho thấy độ bền cao và phân tán tốt trong môi trường nước. Mẫu CF4 có hai đỉnh thế zeta, cho thấy có thể tồn tại tạp chất polymer chưa loại bỏ hết.

  3. Tính chất từ trong từ trường một chiều: Mẫu CF1 và CF2 với kích thước hạt dưới 10 nm biểu hiện trạng thái siêu thuận từ với lực kháng từ gần 0, trong khi CF3 và CF4 có tính sắt từ với lực kháng từ lần lượt 40 Oe và 480 Oe. Từ độ bão hòa tăng theo kích thước hạt, đạt giá trị cao nhất 70 emu/g ở mẫu CF4. Nhiệt độ khóa TB tăng theo kích thước hạt, phù hợp với lý thuyết và các nghiên cứu trước đây.

  4. Khả năng sinh nhiệt trong từ trường xoay chiều: Mẫu CF3 cho giá trị công suất sinh nhiệt (SLP) cao nhất 297,4 W/g tại cường độ từ trường 300 Oe và tần số 450 kHz, vượt trội so với một số nghiên cứu tương tự. Phân tích cơ chế tổn hao cho thấy tổn hao từ trễ và hồi phục Neel đóng góp chính, trong khi tổn hao Brown tăng theo cường độ từ trường và bị hạn chế trong môi trường agar 2% nhằm mô phỏng điều kiện sinh học.

Thảo luận kết quả

Kết quả cho thấy phương pháp phân hủy nhiệt là hiệu quả trong việc tổng hợp hạt nano CoFe2O4 đơn pha, kích thước đồng đều và có tính chất từ ưu việt. Sự tăng kích thước hạt làm tăng từ độ bão hòa và lực kháng từ, phù hợp với mô hình lõi – vỏ và lý thuyết dị hướng từ. Độ ổn định cao của chất lỏng từ sau khi bọc PMAO đảm bảo khả năng ứng dụng trong môi trường nước và y sinh. Giá trị SLP cao của mẫu CF3 chứng tỏ tiềm năng ứng dụng trong nhiệt từ trị, đặc biệt khi phân tích cơ chế tổn hao giúp hiểu rõ vai trò của từng cơ chế vật lý trong quá trình sinh nhiệt. So sánh với các nghiên cứu trong và ngoài nước, kết quả này khẳng định tính ưu việt của quy trình tổng hợp và xử lý mẫu trong luận văn. Dữ liệu có thể được trình bày qua biểu đồ phân bố kích thước hạt, đường cong từ trễ, đường cong đốt nóng cảm ứng từ và biểu đồ đóng góp cơ chế tổn hao, giúp minh họa rõ ràng các phát hiện.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình tổng hợp: Điều chỉnh tỷ lệ tiền chất, chất hoạt động bề mặt và điều kiện nhiệt độ để kiểm soát kích thước hạt và tăng độ đồng đều, nhằm nâng cao từ độ bão hòa và giảm lực kháng từ. Thời gian thực hiện: 6-12 tháng. Chủ thể: các phòng thí nghiệm nghiên cứu vật liệu nano.

  2. Phát triển chất lỏng từ ổn định cao: Nghiên cứu thêm các loại polymer chuyển pha khác ngoài PMAO để tăng độ bền và khả năng phân tán trong môi trường sinh học, đồng thời giảm thiểu ảnh hưởng đến tính chất từ. Thời gian: 12 tháng. Chủ thể: nhóm nghiên cứu vật liệu y sinh.

  3. Khảo sát sâu cơ chế sinh nhiệt: Thực hiện các thí nghiệm đốt nóng cảm ứng từ trong môi trường mô phỏng sinh học khác nhau để đánh giá ảnh hưởng của độ nhớt và môi trường lên tổn hao Brown, từ đó tối ưu hóa điều kiện ứng dụng nhiệt từ trị. Thời gian: 12-18 tháng. Chủ thể: nhóm nghiên cứu ứng dụng y sinh.

  4. Mở rộng ứng dụng trong y sinh: Thử nghiệm lâm sàng sơ bộ với chất lỏng từ CoFe2O4 trong điều trị ung thư bằng nhiệt từ trị và tăng cường độ tương phản ảnh cộng hưởng từ, phối hợp với các trung tâm y tế. Thời gian: 2-3 năm. Chủ thể: viện nghiên cứu y sinh và bệnh viện.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu nano: Được cung cấp quy trình tổng hợp và phân tích chi tiết vật liệu nano ferit CoFe2O4, giúp phát triển các vật liệu từ tính với tính chất ưu việt.

  2. Chuyên gia y sinh học và công nghệ y tế: Tham khảo các kết quả về chất lỏng từ và khả năng sinh nhiệt trong từ trường xoay chiều, hỗ trợ nghiên cứu ứng dụng nhiệt từ trị và tăng cường độ tương phản MRI.

  3. Kỹ sư công nghệ vật liệu và hóa học: Áp dụng các phương pháp tổng hợp phân hủy nhiệt và chuyển pha polymer để sản xuất vật liệu nano chất lượng cao phục vụ công nghiệp.

  4. Nhà quản lý và hoạch định chính sách khoa học công nghệ: Hiểu rõ tiềm năng ứng dụng công nghệ nano trong y sinh và năng lượng, từ đó định hướng đầu tư và phát triển nghiên cứu phù hợp.

Câu hỏi thường gặp

  1. Phương pháp phân hủy nhiệt có ưu điểm gì so với các phương pháp khác?
    Phương pháp phân hủy nhiệt cho phép tổng hợp hạt nano đơn pha, kích thước đồng đều và độ tinh thể hóa cao hơn so với đồng kết tủa hay thủy nhiệt. Tuy nhiên chi phí cao hơn và cần chuyển pha để phân tán trong nước.

  2. Tại sao cần chuyển pha hạt nano từ dung môi hữu cơ sang nước?
    Hạt nano sau tổng hợp có tính kỵ nước, không phân tán tốt trong nước. Chuyển pha bằng polymer PMAO giúp hạt trở nên ưa nước, ổn định trong môi trường nước, phù hợp cho ứng dụng y sinh.

  3. Kích thước hạt ảnh hưởng thế nào đến tính chất từ?
    Kích thước nhỏ dưới khoảng 10 nm làm hạt biểu hiện trạng thái siêu thuận từ với lực kháng từ gần 0, trong khi kích thước lớn hơn làm tăng từ độ bão hòa và lực kháng từ, chuyển sang tính sắt từ.

  4. Cơ chế sinh nhiệt chính trong từ trường xoay chiều là gì?
    Ba cơ chế chính gồm tổn hao từ trễ, hồi phục Neel và hồi phục Brown. Trong môi trường nước, cả ba đóng góp, nhưng trong môi trường agar hạn chế chuyển động Brown, tổn hao Neel và từ trễ chiếm ưu thế.

  5. Giá trị công suất sinh nhiệt (SLP) của chất lỏng từ CoFe2O4 đạt được là bao nhiêu?
    Mẫu CF3 đạt giá trị SLP cao nhất khoảng 297,4 W/g tại cường độ từ trường 300 Oe và tần số 450 kHz, cho thấy hiệu quả sinh nhiệt vượt trội so với nhiều nghiên cứu tương tự.

Kết luận

  • Đã chế tạo thành công hệ hạt nano CoFe2O4 đơn pha, kích thước đồng đều từ 6 đến 20 nm bằng phương pháp phân hủy nhiệt.
  • Chất lỏng từ CoFe2O4 sau chuyển pha bằng PMAO có độ bền cao, phân tán tốt trong môi trường nước.
  • Tính chất từ của hạt phụ thuộc rõ rệt vào kích thước, với trạng thái siêu thuận từ ở hạt nhỏ và tính sắt từ ở hạt lớn hơn.
  • Khả năng sinh nhiệt trong từ trường xoay chiều đạt giá trị SLP cao, phù hợp ứng dụng trong nhiệt từ trị và y sinh.
  • Đề xuất tiếp tục tối ưu quy trình tổng hợp, phát triển chất lỏng từ và mở rộng ứng dụng trong y sinh học.

Next steps: Tiến hành nghiên cứu sâu hơn về cơ chế sinh nhiệt trong môi trường sinh học, thử nghiệm ứng dụng lâm sàng và phát triển quy trình sản xuất quy mô lớn.

Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực vật liệu nano và y sinh được khuyến khích hợp tác để phát triển và ứng dụng vật liệu nano CoFe2O4 trong các công nghệ tiên tiến.
