Tổng quan luận án

Vật liệu bán dẫn có cấu trúc nano là đối tượng nghiên cứu trọng điểm trong vật lý chất rắn và khoa học vật liệu do sở hữu các đặc tính trung gian giữa mức năng lượng gián đoạn của hệ nguyên tử/phân tử và cấu trúc vùng năng lượng liên tục của vật liệu khối. Kẽm sunfua (ZnS) là chất bán dẫn vùng cấm rộng thuộc nhóm $A^{II}B^{VI}$ với bán kính Bohr exciton là 2,5 nm. Khi kích thước tinh thể ZnS giảm xuống thang nanomet, hiệu ứng giam giữ lượng tử và hiệu ứng bề mặt làm biến đổi sâu sắc các tính chất điện, quang và hoạt tính hóa học. Tuy nhiên, các hạt nano ZnS thường tồn tại mật độ sai hỏng bề mặt cao, dẫn đến các kênh tái hợp không bức xạ làm suy giảm hiệu suất huỳnh quang. Việc kết hợp pha tạp ion kim loại chuyển tiếp (như $Mn^{2+}$) và bọc các lớp vỏ bảo vệ (hữu cơ hoặc vô cơ) là hướng tiếp cận cần thiết để kiểm soát trạng thái sai hỏng, nâng cao cường độ phát quang và cải thiện độ bền quang hóa.

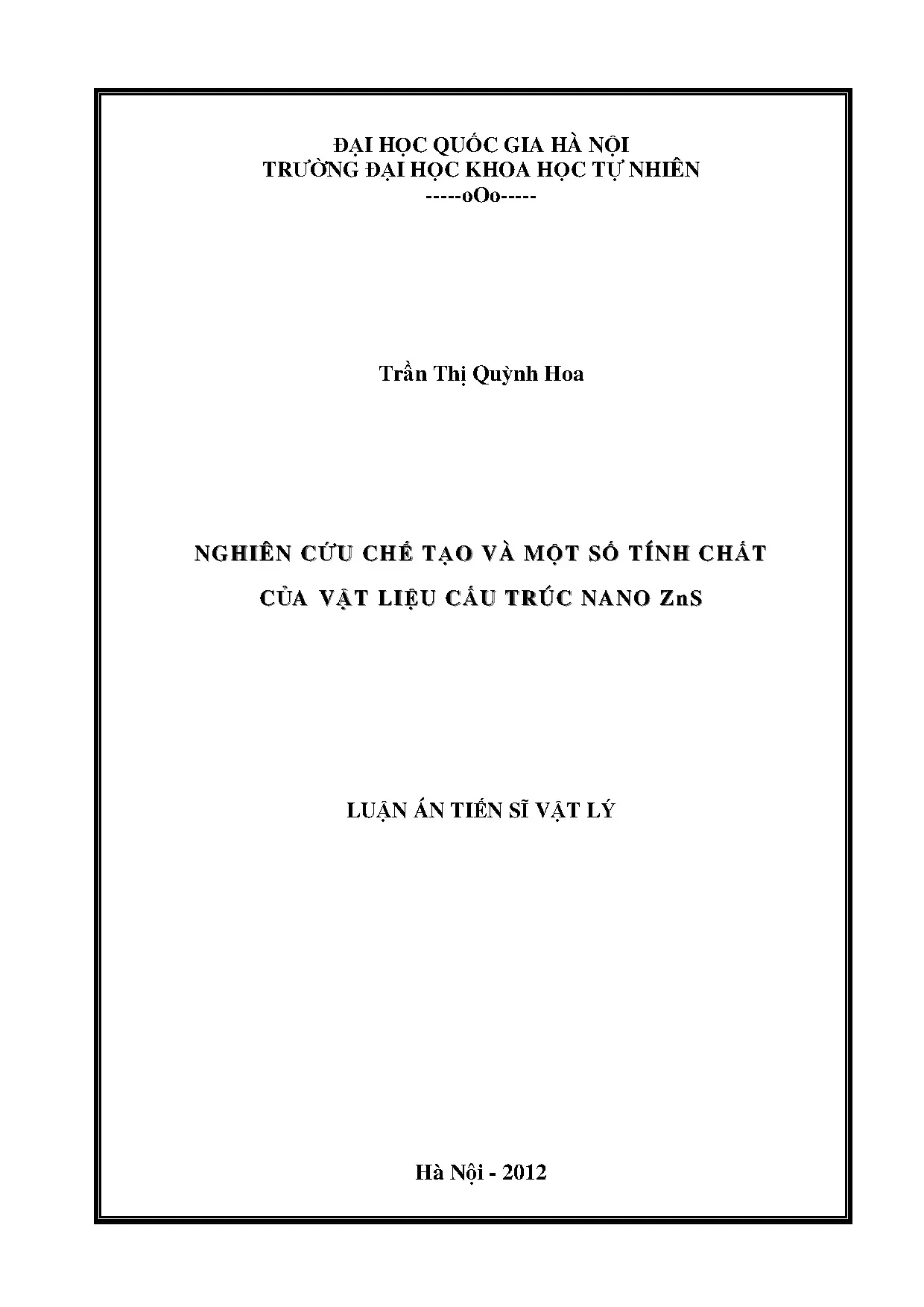

Luận án tiến sĩ vật lý của tác giả Trần Thị Quỳnh Hoa với đề tài "Nghiên cứu chế tạo và một số tính chất của vật liệu cấu trúc nano ZnS" được thực hiện tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội (chuyên ngành Vật lý Chất rắn, mã số: 62 44 07 01) dưới sự hướng dẫn khoa học của GS.TS. Nguyễn Ngọc Long và PGS.TS. Tạ Đình Cảnh, hoàn thành năm 2012.

Mục tiêu nghiên cứu của luận án bao gồm hai nội dung chính:

  1. Nghiên cứu chế tạo và khảo sát các tính chất của tinh thể nano nền ZnS và tinh thể nano ZnS pha tạp Mn ($ZnS:Mn$).
  2. Nghiên cứu chế tạo và khảo sát các tính chất của tinh thể nano cấu trúc lõi/vỏ hữu cơ $ZnS:Mn/TG$ (với TG là thioglycerol) và cấu trúc lõi/vỏ vô cơ $ZnS:Mn/ZnS$.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Tinh thể nano ZnS không pha tạp, tinh thể nano ZnS pha tạp mangan ($ZnS:Mn$), hạt nano cấu trúc lõi/vỏ $ZnS:Mn/TG$ và $ZnS:Mn/ZnS$.
  • Phạm vi nghiên cứu: Quy trình công nghệ chế tạo bằng 4 phương pháp thực nghiệm (điện hóa siêu âm, thủy nhiệt, hóa ướt, nhiệt phân tiền chất cơ kim kết hợp kỹ thuật SILAR); khảo sát cấu trúc tinh thể, hình thái học, các tính chất quang (hấp thụ quang học, phản xạ khuếch tán, huỳnh quang, kích thích huỳnh quang, nhiệt phát quang, catot huỳnh quang) trong dải nhiệt độ từ 10 K đến nhiệt độ phòng; khảo sát hoạt tính quang xúc tác phân hủy chất màu Methyl Orange (MO).

Tổng quan tài liệu và vị trí của luận án

Tổng quan tài liệu trong luận án điểm lại các công trình nghiên cứu trong và ngoài nước về vật liệu bán dẫn cấu trúc nano nói chung và ZnS nói riêng:

  • Nghiên cứu pha tạp Mn vào mạng nền nano ZnS: Bhargava và cộng sự (1994) lần đầu tiên công bố kết quả pha tạp Mn vào tinh thể nano ZnS, chỉ ra việc pha tạp làm tăng hiệu suất phát quang lên 18% và rút ngắn thời gian sống bức xạ so với vật liệu khối. Tiếp sau đó, Sooklal và cộng sự kết hợp phổ huỳnh quang với phổ cộng hưởng thuận từ điện tử (EPR) chứng minh: khi ion $Mn^{2+}$ nằm trên bề mặt hạt thì phát xạ trong vùng tử ngoại, còn khi $Mn^{2+}$ thay thế vị trí của $Zn^{2+}$ trong mạng tinh thể thì phát bức xạ màu vàng da cam đặc trưng (584–590 nm) do chuyển dời nội lớp $^{4}T_{1} \rightarrow {^{6}}A_{1}$. Chen và cộng sự khảo sát chi tiết sự suy giảm cường độ huỳnh quang 580 nm khi kích thước hạt nano $ZnS:Mn$ tăng lên. Sapra và cộng sự nghiên cứu ảnh hưởng của nồng độ Mn đến độ rộng vùng cấm, ghi nhận hiện tượng dịch xanh của bờ hấp thụ khi nồng độ Mn tăng đến 5,5%, nhưng dịch chuyển ngược lại khi nồng độ đạt 9%.
  • Nghiên cứu hiệu ứng kích thước và sai hỏng mạng: Nanda và cộng sự chế tạo hạt nano ZnS dạng keo (kích thước 1,8–3,5 nm) quan sát thấy bờ hấp thụ dịch chuyển từ 4,3 eV đến 4,8 eV và xuất hiện đỉnh exciton rõ nét. Biswas và cộng sự tổng hợp hạt và thanh nano ZnS bằng phương pháp thủy nhiệt, phân tích cấu trúc lập phương và lục giác. Suyver và cộng sự khảo sát tỷ số tiền chất $[S^{2-}]/[Zn^{2+}]$, làm rõ mối quan hệ giữa sai hỏng nút khuyết lưu huỳnh ($V_S$) và các dải phát quang 350–450 nm. Tanaka và cộng sự phân loại các mức năng lượng của sai hỏng điểm ($V_{Zn}^{1-}, V_{S}^{2+}, V_{S}^{1+}, O_i$) phát xạ trong dải nhìn thấy và hồng ngoại.
  • Nghiên cứu cấu trúc lõi/vỏ thụ động hóa bề mặt: Cao và cộng sự (2002), Quan và cộng sự (2007) và Xiao và cộng sự (2008) tiến hành bọc vỏ vô cơ ZnS lên lõi $ZnS:Mn$, ghi nhận sự gia tăng cường độ phát quang da cam và độ bền quang hóa theo thời gian. Trong ứng dụng cảm biến và quang xúc tác, Rhee và cộng sự, Huang và cộng sự đã sử dụng chấm lượng tử lõi/vỏ gắn kết enzyme phục vụ cảm biến sinh học; các nhóm nghiên cứu khác ứng dụng ZnS nano xử lý phẩm nhuộm và chất hữu cơ độc hại.

Khoảng trống nghiên cứu luận án lựa chọn giải quyết: Mặc dù việc bọc vỏ và pha tạp đã được quan tâm, các công trình trước đây chưa khảo sát tỉ mỉ ảnh hưởng của bề dày lớp vỏ bọc vô cơ (theo từng đơn lớp lắng đọng) lên bờ hấp thụ và sự giam giữ lượng tử của hạt; chưa so sánh một cách có hệ thống cơ chế truyền năng lượng trong các cấu trúc bọc vỏ hữu cơ (TG) và vô cơ (ZnS); chưa làm rõ đầy đủ các chuyển dời quang học nội phân lớp $3d$ của $Mn^{2+}$ qua đồng thời các phổ hấp thụ, phản xạ khuếch tán và kích thích huỳnh quang phụ thuộc nhiệt độ thấp (từ 10 K); đồng thời tại Việt Nam chưa có công trình áp dụng phương pháp điện hóa siêu âm để chế tạo tinh thể nano ZnS.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và mô hình vật lý

  1. Cấu trúc tinh thể ZnS: ZnS tồn tại ở hai dạng thù hình chính:
    • Cấu trúc lập phương (zinc blende): Nhóm đối xứng không gian $T_d^2 (F\bar{4}3m)$, hằng số mạng $a = 5,406\text{ \AA}$, trật tự xếp lớp $ABCABC$. Mỗi ô cơ sở chứa 4 phân tử ZnS, cation $Zn^{2+}$ chiếm 4 vị trí hốc tứ diện của mạng lập phương tâm mặt hình thành bởi anion $S^{2-}$.
    • Cấu trúc lục giác (wurtzite): Nhóm đối xứng không gian $C_{6v}^4 (P6_3mc)$, hằng số mạng $a = 3,811\text{ \AA}$, $c = 6,235\text{ \AA}$, trật tự xếp lớp $ABABAB$. Mỗi ô cơ sở chứa 2 phân tử ZnS.
  2. Cấu trúc vùng năng lượng: ZnS là bán dẫn vùng cấm thẳng tại tâm vùng Brillouin (điểm $\Gamma$). Đáy vùng dẫn hình thành từ orbital $4s$ của Zn (suy biến bậc 2 tại $k=0$), đỉnh vùng hóa trị hình thành từ orbital $3p$ của S (suy biến bậc 6 tại $k=0$). Do tương tác spin - quỹ đạo ($\Delta_{SO}$) và trường tinh thể ($\Delta_{cf}$ đối với cấu trúc wurtzite), vùng hóa trị tách thành các tiểu vùng lỗ trống nặng ($hh$), lỗ trống nhẹ ($lh$) và tiểu vùng tách spin ($SO$).
  3. Hiệu ứng giam giữ lượng tử: Khi bán kính hạt tinh thể $r$ nhỏ hơn hoặc xấp xỉ bán kính Bohr của exciton ($a_B = 2,5\text{ nm}$ đối với ZnS), mức năng lượng của các hạt tải điện bị lượng tử hóa thành các mức gián đoạn. Độ rộng vùng cấm $E_g(r)$ của hạt nano hình cầu được mô tả theo công thức Brus và hiệu chỉnh Kayanuma: $$E_g(r) = E_{g,\text{khối}} + \frac{\hbar^2 \pi^2}{2 \mu r^2} - \frac{1,786 e^2}{4 \pi \varepsilon \varepsilon_0 r} - 0,248 E_{Ry}^$$ Trong đó: $\mu = (m_e^{-1} + m_h^{-1})^{-1}$ là khối lượng hiệu dụng rút gọn ($m_e^ = 0,34 m_0$, $m_h^* = 0,23 m_0$), $\varepsilon = 8,76$ là hằng số điện môi của ZnS, $E_{Ry}^*$ là năng lượng Rydberg của exciton.
  4. Hiệu ứng bề mặt và cơ chế sai hỏng: Tỷ lệ diện tích bề mặt trên thể tích tăng nhanh khi kích thước hạt giảm, tạo ra mật độ liên kết treo lớn. Các sai hỏng tự nhiên trong mạng bao gồm nút khuyết kẽm ($V_{Zn}$), kẽm điền kẽ ($Zn_i$), nút khuyết sunfua ($V_S$), sunfua điền kẽ ($S_i$) và sai hỏng đẳng điện tích ($O_S$). Nút khuyết sunfua $V_S^{2+}$ hoặc kẽm điền kẽ $Zn_i^{2+}$ đóng vai trò mức dono gần đáy vùng dẫn, trong khi nút khuyết kẽm $V_{Zn}^{2-}$ đóng vai trò mức axepto gần đỉnh vùng hóa trị.

Phương pháp chế tạo mẫu

  • Phương pháp điện hóa siêu âm (Sonoelectrochemistry): Dựa trên hiện tượng tạo bọt khí, giãn nở và nổ sụp đoạn nhiệt của bọt khí (acoustic cavitation) khi có sóng siêu âm truyền qua chất lỏng, sinh ra các "điểm nóng" (hot-spots) cục bộ có nhiệt độ đạt vài nghìn Kelvin, áp suất hàng nghìn atm và tốc độ làm nguội $10^{10}\text{ K/s}$. Quá trình kết hợp giữa xung điện phân và xung siêu âm cho phép tổng hợp nhanh các tinh thể nano ZnS kích thước nhỏ.
  • Phương pháp thủy nhiệt (Hydrothermal): Thực hiện trong bình kín Teflon đặt trong vỏ thép không gỉ ở nhiệt độ từ 140 °C đến 220 °C dưới áp suất hơi tự sinh trong điều kiện đẳng tích, kiểm soát tốc độ hòa tan và kết tinh mầm nano ZnS và $ZnS:Mn$.
  • Phương pháp hóa ướt: Sử dụng chất hoạt động bề mặt thioglycerol ($C_3H_8O_2S$ - TG) trong dung dịch nước để tạo lớp vỏ hữu cơ bọc ngoài lõi $ZnS:Mn$.
  • Phương pháp nhiệt phân tiền chất cơ kim kết hợp kỹ thuật SILAR: Phân hủy tiền chất kẽm và lưu huỳnh trong dung môi phối trí nhiệt độ cao (TOPO/HDA) để tạo lõi $ZnS:Mn$, sau đó bọc vỏ vô cơ ZnS từng lớp nguyên tử liên tiếp bằng kỹ thuật hấp phụ và phản ứng từng lớp ion (SILAR - Successive Ionic Layer Adsorption and Reaction).

Hệ thống thiết bị và phương pháp phân tích thực nghiệm

Phương pháp đo / Kỹ thuật Thiết bị sử dụng Cơ sở thực hiện
Nhiễu xạ tia X (XRD) SIEMENS D5005, Bruker Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
Kính hiển vi điện tử quét (SEM) & EDX JEOL JSM 5410 LV, mô đun EDS ISIS 300 Oxford Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
Hiển vi điện tử truyền qua (TEM) JEOL JEM1010 Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
HR-TEM, STEM, SAED, FFT FEI Tecnai TF20 Khoa Vật lý – Trường Đại học Glasgow (Anh)
Phổ hấp thụ UV-Vis UV-2450PC và UV-VIS-NIR Cary-5G Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
Phổ phản xạ khuếch tán (DRS) Phổ kế tích hợp quả cầu tán xạ Khoa Khoa học – Trường Đại học Osaka (Nhật Bản)
Huỳnh quang (PL) & Kích thích huỳnh quang (PLE) FL3-22, Jobin Yvon Spex (đo từ 10 K đến 300 K) Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
Nhiệt phát quang (TL) Hệ đo nhiệt phát quang sau chiếu xạ hạt $\beta$ Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội
Catot huỳnh quang (CL) Hệ đo huỳnh quang kích thích chùm điện tử ($U_{AK} = 30\text{ kV}$) Viện Néel – CNRS (Pháp)
Quang xúc tác Chiếu xạ nguồn UV bước sóng 254 nm phân hủy Methyl Orange Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội

Nội dung chính theo từng chương

Chương 1: Tổng quan về vật liệu ZnS có cấu trúc nano

Chương 1 hệ thống hóa cơ sở lý thuyết về cấu trúc tinh thể lập phương (zinc blende) và lục giác (wurtzite), cấu trúc vùng năng lượng và các loại sai hỏng điểm nội tại trong ZnS. Phân tích chi tiết hai mô hình tính toán giam giữ lượng tử: mô hình LCAO-MO và mô hình gần đúng khối lượng hiệu dụng (công thức Brus, Kayanuma). Trình bày bản chất của hiệu ứng bề mặt, các trạng thái liên kết treo và vai trò của các lớp phủ thụ động hóa polymer (TOPO, TG, PVB, PP) hoặc vỏ vô cơ. Tổng hợp bảng phân loại các vạch phát xạ huỳnh quang của ZnS từ vùng tử ngoại đến vùng nhìn thấy (từ 315 nm đến 525 nm) gắn với các cơ chế: tái hợp dải-dải, tái hợp exciton, chuyển dời bẫy bề mặt, cặp dono - axepto (DA), và chuyển dời quang học nội tâm tạp $Mn^{2+}$. Trình bày nguyên lý hoạt động của ba phương pháp thực nghiệm: điện hóa siêu âm, thủy nhiệt và nhiệt phân cơ kim kết hợp SILAR.

Chương 2: Thực nghiệm chế tạo mẫu và các phương pháp nghiên cứu tính chất của mẫu

Chương 2 mô tả chi tiết quy trình thực nghiệm tổng hợp các hệ mẫu:

  • Chế tạo bột nano ZnS bằng điện hóa siêu âm với tỷ lệ tiền chất $Zn^{2+}/S^{2-}$ thay đổi (1:0,2 đến 1:1) và thời gian phản ứng từ 30 đến 180 phút.
  • Chế tạo nano ZnS và $ZnS:Mn$ bằng phương pháp thủy nhiệt ở các nhiệt độ ủ 140 °C, 160 °C, 180 °C, 200 °C, 220 °C và tỷ lệ $[S^{2-}]/[Zn^{2+}]$ (1:0,7; 1:1; 1:1,7), nồng độ pha tạp Mn từ 0% đến 9%.
  • Chế tạo cấu trúc lõi/vỏ hữu cơ $ZnS:Mn/TG$ bằng phương pháp hóa ướt với thời gian phản ứng từ 15 phút đến 7 giờ.
  • Chế tạo cấu trúc lõi/vỏ vô cơ $ZnS:Mn/ZnS$ bằng nhiệt phân TOPO/HDA và bọc vỏ ZnS theo phương pháp SILAR từ 0 đến 8 đơn lớp (ML). Trình bày nguyên lý kỹ thuật của các phép đo đặc trưng: XRD, SEM, TEM, HR-TEM, EDX, SAED, phổ hấp thụ UV-Vis, phản xạ khuếch tán hàm Kubelka-Munk $F(R)$, phổ huỳnh quang (PL), phổ kích thích huỳnh quang (PLE), nhiệt phát quang (TL) và catot huỳnh quang (CL).

Chương 3: Tính chất cấu trúc và tính chất quang của các tinh thể nano ZnS chế tạo bằng phương pháp điện hóa siêu âm

Chương 3 công bố kết quả phân tích hệ mẫu ZnS chế tạo bằng điện hóa siêu âm:

  • Cấu trúc tinh thể: Giản đồ XRD và ảnh HR-TEM/SAED xác nhận các hạt có cấu trúc lập phương tâm mặt (zinc blende), kích thước tinh thể trung bình tính theo công thức Scherrer và đo trực tiếp từ ảnh TEM nằm trong khoảng từ 2,5 nm đến 3,5 nm. Phổ EDX khẳng định mẫu có độ sạch cao, giàu Zn.
  • Tính chất quang học: Phổ hấp thụ UV-Vis và phổ phản xạ khuếch tán $F(R)$ ghi nhận bờ hấp thụ dịch mạnh về phía bước sóng ngắn (năng lượng dải cấm quang học $E_g$ tăng từ 3,68 eV của vật liệu khối lên khoảng 4,1–4,4 eV), thể hiện rõ hiệu ứng giam giữ lượng tử mạnh.
  • Cơ chế huỳnh quang và sai hỏng: Phổ huỳnh quang dưới kích thích 330 nm bao gồm dải phát xạ rộng trong miền 400–500 nm (đỉnh cực đại quanh 440 nm). Phân tích tách đỉnh phổ huỳnh quang và phổ kích thích huỳnh quang cho thấy sự đóng góp chủ yếu của các tâm sai hỏng bề mặt, nút khuyết lưu huỳnh $V_S$ và cặp dono - axepto. Phổ nhiệt phát quang (TL) sau khi chiếu xạ hạt $\beta$ được giải chập thành 7 đỉnh thành phần, xác định độ sâu và động học của các mức bẫy điện tử nội tại sinh ra trong quá trình điện hóa siêu âm.

Chương 4: Tính chất cấu trúc và tính chất quang của các tinh thể nano ZnS và ZnS:Mn chế tạo bằng phương pháp thủy nhiệt

Chương 4 khảo sát có hệ thống các mẫu ZnS và $ZnS:Mn$ chế tạo bằng phương pháp thủy nhiệt:

  • Ảnh hưởng của nhiệt độ và tỷ lệ tiền chất: Khi nhiệt độ thủy nhiệt tăng từ 140 °C lên 220 °C, kích thước hạt tăng dần từ 3,2 nm lên 8,5 nm, cấu trúc tinh thể hoàn thiện hơn ở pha lập phương. Việc tăng tỷ lệ $S^{2-}$ làm giảm mật độ nút khuyết lưu huỳnh, dịch chuyển bờ hấp thụ về phía năng lượng thấp.
  • Đặc trưng quang học của tinh thể nano ZnS:Mn: Phổ huỳnh quang của mẫu pha tạp Mn xuất hiện dải phát xạ màu vàng da cam mạnh tại bước sóng $\sim 587\text{--}597\text{ nm}$, tương ứng với chuyển dời nội tâm $^{4}T_{1}(^{4}G) \rightarrow {^{6}}A_{1}(^{6}S)$ của ion $Mn^{2+}$. Dải phát xạ nền của ZnS tại vùng lam-chàm ($\sim 430\text{--}485\text{ nm}$) bị dập tắt khi nồng độ Mn tăng, chứng minh quá trình truyền năng lượng hiệu quả từ mạng nền ZnS sang tâm phát quang $Mn^{2+}$.
  • Khảo sát phụ thuộc nhiệt độ (10 K đến 280 K): Phổ kích thích huỳnh quang và phản xạ khuếch tán ở nhiệt độ thấp làm rõ cấu trúc phân tách mức năng lượng của ion $Mn^{2+}$ trong trường phối trí tứ diện ($^{6}A_{1} \rightarrow {^{4}}E(^{4}D), {^{4}}T_{2}(^{4}D), {^{4}}A_{1}(^{4}G), {^{4}}T_{2}(^{4}G), {^{4}}T_{1}(^{4}G)$). Khi nhiệt độ đo tăng, cường độ dải da cam giảm do quá trình dập tắt nhiệt (thermal quenching), vị trí đỉnh dịch chuyển nhẹ phù hợp với tương tác mạng electron-phonon.

Chương 5: Tính chất cấu trúc và tính chất quang của các tinh thể nano ZnS:Mn có bọc vỏ

Chương 5 phân tích tác động của việc bọc vỏ hữu cơ (TG) và vỏ vô cơ (ZnS):

  • Hệ lõi/vỏ hữu cơ $ZnS:Mn/TG$: Dữ liệu XRD và TEM cho thấy lớp phủ TG phân tán tốt các hạt, ngăn chặn sự kết tụ. Phổ huỳnh quang ghi nhận cường độ phát xạ của ion $Mn^{2+}$ tăng mạnh theo thời gian phản ứng bọc TG (từ 15 phút đến 7 giờ) do các nhóm thiol thụ động hóa triệt để các liên kết treo và sai hỏng trên bề mặt hạt, loại bỏ các kênh tái hợp không bức xạ.
  • Hệ lõi/vỏ vô cơ $ZnS:Mn/ZnS$ chế tạo bằng SILAR: Khi số lớp vỏ ZnS tăng từ 0 đến 8 đơn lớp (ML), ảnh TEM và phổ XRD cho thấy kích thước hạt tăng đều đặn, chất lượng tinh thể tăng. Phổ hấp thụ quang học cho thấy bờ hấp thụ dịch dần về phía bước sóng dài (giảm năng lượng vùng cấm do thể tích không gian giam giữ mở rộng ra lớp vỏ vô cơ).
  • Hiệu suất phát quang và phổ Catot huỳnh quang (CL): Cường độ huỳnh quang dải da cam 580 nm đạt cực đại ở độ dày vỏ tối ưu (khoảng 3–5 ML), tăng gấp nhiều lần so với mẫu lõi không bọc. Phổ CL tại điện áp gia tốc $U_{AK} = 30\text{ kV}$ khẳng định tính phát quang đồng đều và độ ổn định cao của cấu trúc lõi/vỏ dưới chùm kích thích năng lượng cao.
Mô hình cấu trúc và chuyển dời quang học trong hạt nano ZnS:Mn có bọc vỏ:
Lớp vỏ ngoài (TG hoặc ZnS vô cơ) --> Thụ động hóa bẫy sai hỏng bề mặt
Lõi ZnS:Mn --> Hấp thụ photon tử ngoại --> Kích thích exciton vùng dẫn ZnS
           --> Truyền năng lượng không bức xạ sang tâm Mn2+
           --> Bức xạ dải vàng da cam 585 nm qua chuyển dời: 4T1 -> 6A1

Chương 6: Tính chất quang xúc tác của các tinh thể nano ZnS

Chương 6 đánh giá hoạt tính quang xúc tác phân hủy phẩm màu hữu cơ Methyl Orange (MO) trong dung dịch nước dưới nguồn chiếu xạ tử ngoại bước sóng 254 nm:

  • Ảnh hưởng của kích thước hạt: Các mẫu ZnS thủy nhiệt ở 140 °C, 160 °C và 180 °C đều thể hiện khả năng xúc tác quang hóa. Hạt nano chế tạo ở 180 °C cho tốc độ phân hủy MO nhanh nhất, làm mất màu hoàn toàn dung dịch MO sau 110 phút chiếu xạ.
  • Độ bền hoạt tính quang xúc tác: Thí nghiệm lặp lại qua 3 vòng tuần hoàn (cycles) liên tiếp với cùng một lượng chất xúc tác ZnS 180 °C cho thấy đường cong suy giảm nồng độ MO theo thời gian hầu như không thay đổi, chứng minh độ bền quang hóa của vật liệu trong môi trường nước.
  • Mẫu nano $ZnS:Mn/TG$: Mẫu hạt nano $ZnS:Mn$ bọc TG (thời gian chế tạo 7 giờ) vừa thể hiện hoạt tính phân hủy MO hiệu quả, vừa phát huỳnh quang màu vàng da cam trong quá trình khuấy trộn và chiếu xạ UV, mở ra triển vọng ứng dụng kết hợp giữa xúc tác quang và đánh dấu huỳnh quang.

Kết quả và những đóng góp mới

  1. Về công nghệ chế tạo:
    • Lần đầu tiên tại Việt Nam, đã ứng dụng thành công phương pháp điện hóa siêu âm để chế tạo các tinh thể nano ZnS kích thước nhỏ (khoảng 2,5–3,5 nm) có cấu trúc lập phương tâm mặt đồng nhất và thể hiện hiệu ứng giam giữ lượng tử rõ nét.
    • Thiết lập quy trình công nghệ chế tạo tinh thể nano ZnS và $ZnS:Mn$ bằng phương pháp thủy nhiệt; chế tạo thành công cấu trúc lõi/vỏ hữu cơ $ZnS:Mn/TG$ bằng phương pháp hóa ướt và cấu trúc lõi/vỏ vô cơ $ZnS:Mn/ZnS$ bằng phương pháp nhiệt phân cơ kim kết hợp kỹ thuật SILAR có kiểm soát số lớp lắng đọng từ 1 đến 8 đơn lớp.
  2. Về mặt khoa học và tính chất vật lý:
    • Làm rõ vai trò của các sai hỏng mạng (nút khuyết lưu huỳnh $V_S$, nút khuyết kẽm $V_{Zn}$) và trạng thái bề mặt đối với tính chất quang học của hạt nano ZnS. Xác định các mức bẫy nhiệt thông qua phổ nhiệt phát quang (TL).
    • Khảo sát toàn diện cơ chế phát quang và truyền năng lượng từ mạng nền ZnS sang tâm tạp $Mn^{2+}$. Lần đầu tiên quan sát đồng thời các chuyển dời quang học nội phân lớp $3d$ của ion $Mn^{2+}$ qua phổ hấp thụ, phổ phản xạ khuếch tán và phổ kích thích huỳnh quang trong dải nhiệt độ rộng từ 10 K đến 300 K.
    • Chứng minh cơ chế thụ động hóa bề mặt: lớp vỏ hữu cơ TG và vỏ vô cơ ZnS đã loại bỏ hiệu quả các tâm tái hợp không bức xạ trên bề mặt, làm tăng mạnh cường độ phát quang dải vàng da cam của $Mn^{2+}$; đồng thời việc tăng bề dày lớp vỏ vô cơ ZnS làm giảm mức độ giam giữ lượng tử, khiến bờ hấp thụ quang học dịch chuyển đều đặn về phía năng lượng thấp.
  3. Về mặt thực tiễn và ứng dụng:
    • Khảo sát thành công khả năng quang xúc tác của các tinh thể nano ZnS và $ZnS:Mn/TG$, chứng minh khả năng phân hủy nhanh và bền vững đối với chất màu hữu cơ Methyl Orange (MO), định hướng xử lý môi trường nước thải công nghiệp dệt nhuộm.
    • Vật liệu nano ZnS phát quang mạnh có độ ổn định cao chế tạo trong luận án cung cấp cơ sở cho việc phát triển các linh kiện quang điện tử (LED, màng huỳnh quang catot) và cảm biến sinh học.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Luận án tập trung khảo sát thực nghiệm trên các hệ mẫu dạng bột và huyền phù trong phòng thí nghiệm; chưa khảo sát chi tiết động học thời gian sống huỳnh quang phân giải thời gian (time-resolved photoluminescence) ở dải picogiây/nanogiây; đối tượng quang xúc tác mới dừng lại ở chất màu hữu cơ mô hình là Methyl Orange (MO).
  • Hướng nghiên cứu tiếp:
    1. Nghiên cứu sâu hơn về thời gian sống huỳnh quang và động học truyền năng lượng siêu nhanh giữa mạng nền ZnS và ion tạp $Mn^{2+}$.
    2. Mở rộng thử nghiệm xử lý quang xúc tác trên các hợp chất hữu cơ độc hại khó phân hủy khác (như phenol, thuốc bảo vệ thực vật) và các nguồn nước thải công nghiệp thực tế.
    3. Thử nghiệm gắn kết các phân tử sinh học (kháng thể, enzyme, DNA) lên bề mặt hạt nano lõi/vỏ $ZnS:Mn/TG$ và $ZnS:Mn/ZnS$ để chế tạo các cảm biến sinh học quang học (biosensors) nhận biết vi khuẩn và dấu ấn bệnh học.

Giá trị tham khảo

Luận án là tài liệu chuyên khảo có giá trị cao trong lĩnh vực vật lý chất rắn, vật lý bán dẫn và công nghệ nano:

  • Đối với nghiên cứu sinh, học viên cao học và sinh viên chuyên ngành Vật lý Chất rắn, Khoa học Vật liệu, Hóa lý: Tài liệu cung cấp cơ sở lý thuyết chuẩn mực về hiệu ứng giam giữ lượng tử, cơ chế sai hỏng bán dẫn $A^{II}B^{VI}$, các kỹ thuật tính toán dải cấm, cũng như cẩm nang thực nghiệm chi tiết về kỹ thuật tổng hợp (điện hóa siêu âm, thủy nhiệt, SILAR) và kỹ thuật phân tích quang phổ học nhiệt độ thấp.
  • Đối với giảng viên và các nhóm nghiên cứu thực nghiệm: Cung cấp quy trình công nghệ điều khiển hình thái, kích thước và cấu trúc lõi/vỏ nhằm tối ưu hóa tính chất phát quang và quang xúc tác của vật liệu bán dẫn.
  • Đối với các kỹ sư công nghệ môi trường và vật liệu quang điện tử: Cung cấp số liệu thực nghiệm về khả năng quang xúc tác làm sạch nước thải dệt nhuộm và dữ liệu quang học phục vụ chế tạo cảm biến, linh kiện phát quang.

Câu hỏi thường gặp

1. Tại sao tinh thể nano ZnS pha tạp Mn ($ZnS:Mn$) lại phát bức xạ màu vàng da cam quanh bước sóng 585–590 nm?
Bức xạ màu vàng da cam bắt nguồn từ chuyển dời quang học nội phân lớp $3d$ của ion $Mn^{2+}$ thay thế vị trí của cation $Zn^{2+}$ trong trường tinh thể tứ diện của mạng ZnS, cụ thể là chuyển dời từ trạng thái kích thích $^{4}T_{1}(^{4}G)$ về trạng thái cơ bản $^{6}A_{1}(^{6}S)$. Năng lượng kích thích từ mạng nền ZnS được truyền không bức xạ sang các mức năng lượng của $Mn^{2+}$, sau đó tái hợp bức xạ tạo ra ánh sáng da cam đặc trưng.

2. Việc bọc lớp vỏ vô cơ ZnS (cấu trúc $ZnS:Mn/ZnS$) bằng phương pháp SILAR đem lại tác dụng gì?
Việc bọc vỏ ZnS vô cơ có hai tác dụng vật lý quan trọng:

  • Thụ động hóa bề mặt: Lớp vỏ ZnS lấp đầy các liên kết treo và triệt tiêu các bẫy sai hỏng trên bề mặt lõi $ZnS:Mn$, làm giảm các kênh tái hợp không bức xạ, từ đó nâng cao hiệu suất huỳnh quang da cam của $Mn^{2+}$.
  • Mở rộng vùng giam giữ hạt tải: Khi bề dày lớp vỏ tăng lên (từ 1 đến 8 đơn lớp ML), không gian chuyển động của hàm sóng điện tử và lỗ trống được nới rộng ra lớp vỏ, làm giảm mức độ giam giữ lượng tử, dẫn đến hiện tượng bờ hấp thụ quang học dịch chuyển đều đặn về phía bước sóng dài (năng lượng thấp).

3. Cơ chế tạo hạt nano ZnS trong phương pháp điện hóa siêu âm diễn ra như thế nào?
Khi sóng siêu âm truyền qua dung dịch điện phân, sự giãn nén liên tục của môi trường tạo ra hiện tượng sinh lỗ hổng khí (cavitation). Khi kích thước bọt khí đạt giá trị cộng hưởng, bọt khí nổ sụp đoạn nhiệt tạo nên các điểm nóng cục bộ với nhiệt độ hàng nghìn Kelvin và áp suất hàng nghìn atm trong thời gian cực ngắn ($< 1\text{ ms}$) kèm tốc độ làm nguội $10^{10}\text{ K/s}$. Môi trường đặc biệt này thúc đẩy phản ứng hóa học giữa các ion $Zn^{2+}$ và $S^{2-}$ diễn ra tức thì, đồng thời sóng xung kích ngăn cản sự phát triển của mầm tinh thể, tạo ra các hạt nano ZnS kích thước nhỏ và đồng đều từ 2,5 nm đến 3,5 nm.

4. Khả năng quang xúc tác của hạt nano ZnS đối với phẩm màu Methyl Orange (MO) thể hiện ra sao?
Dưới bức xạ tử ngoại ($\lambda = 254\text{ nm}$), các hạt nano ZnS (đặc biệt là mẫu thủy nhiệt ở 180 °C) sinh ra các cặp điện tử - lỗ trống quang hóa có thế khử và thế oxy hóa mạnh, phân hủy hoàn toàn màu của dung dịch MO sau 110 phút phản ứng. Hoạt tính này duy trì ổn định qua 3 vòng lặp tuần hoàn liên tiếp.

Kết luận

Luận án tiến sĩ của tác giả Trần Thị Quỳnh Hoa đã giải quyết trọn vẹn các mục tiêu nghiên cứu đề ra về công nghệ chế tạo và khảo sát tính chất vật lý của vật liệu cấu trúc nano ZnS. Bằng việc kết hợp nhuần nhuyễn các phương pháp thực nghiệm hiện đại (điện hóa siêu âm, thủy nhiệt, hóa ướt và kỹ thuật bọc vỏ SILAR), tác giả đã làm sáng tỏ mối quan hệ mật thiết giữa kích thước hạt, sai hỏng mạng, trạng thái bề mặt với tính chất hấp thụ và phát quang của tinh thể nano ZnS và $ZnS:Mn$. Các phát hiện về sự thụ động hóa bề mặt trong cấu trúc lõi/vỏ $ZnS:Mn/TG$ và $ZnS:Mn/ZnS$ cùng hoạt tính quang xúc tác phân hủy chất màu hữu cơ là những đóng góp khoa học có ý nghĩa học thuật vững chắc và tiềm năng ứng dụng thực tiễn rõ nét trong vật lý chất rắn và công nghệ nano.
