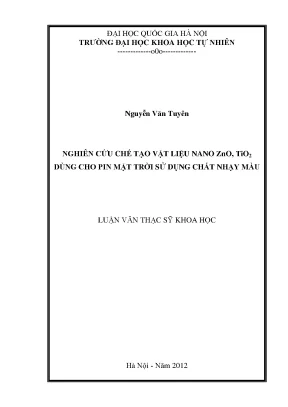

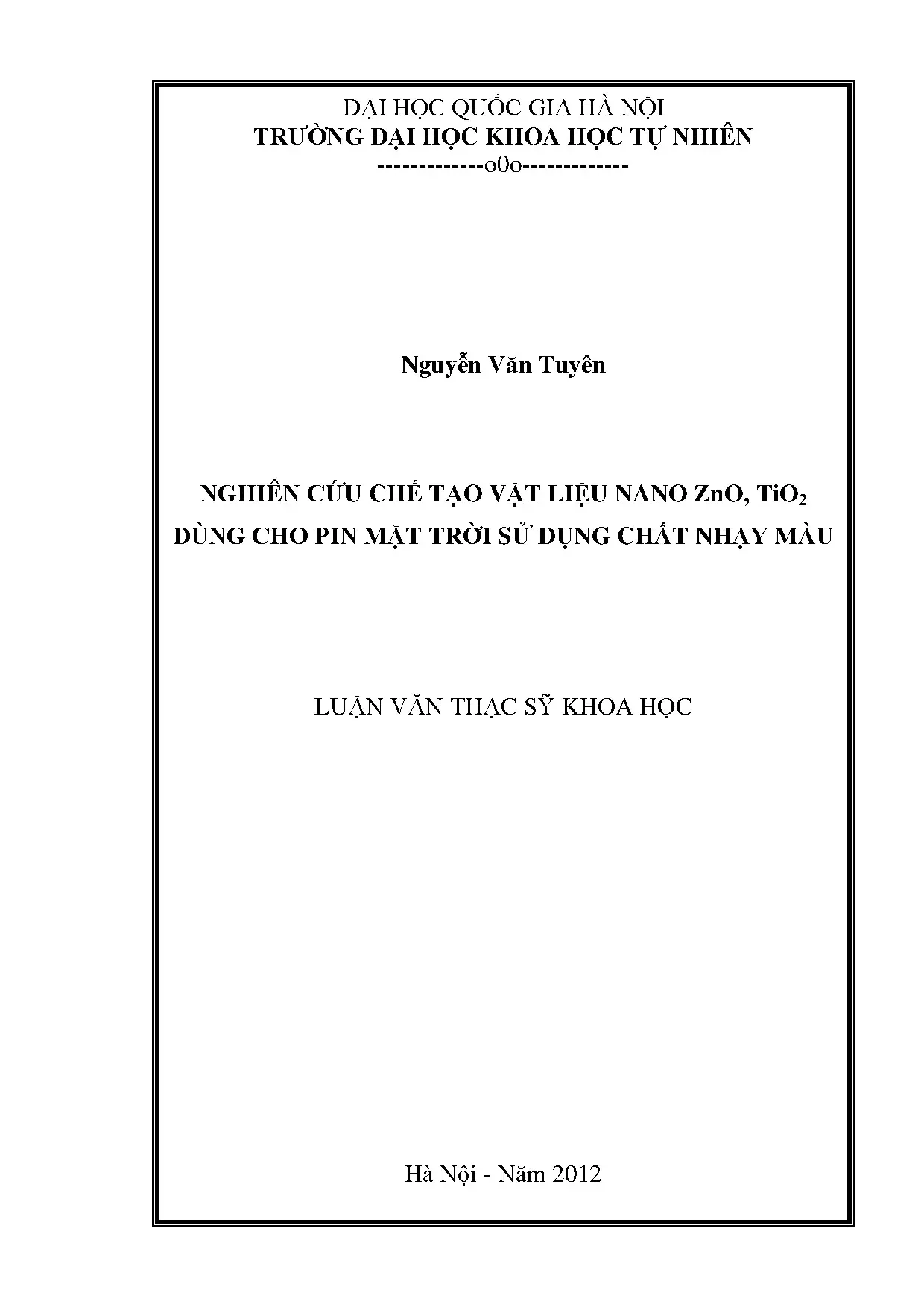

Nghiên cứu chế tạo vật liệu nano ZnO và TiO2 cho pin mặt trời sử dụng chất nhạy màu

Nghiên cứu chế tạo vật liệu nano ZnO-TiO2 cho pin mặt trời sử dụng chất nhạy màu, mở ra hướng đi mới trong công nghệ năng lượng tái tạo.

• Tác giả: Nguyễn Văn Tuyên
• Người hướng dẫn: PGS. Nguyễn Thị Thục Hiền
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu chế tạo vật liệu nano ZnO, TiO2 dùng cho pin mặt trời sử dụng chất nhạy màu
• Loại tài liệu: Luận văn thạc sỹ khoa học
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT
• 1.1. Tổng quan về pin DSSC
• 1.2. Giới thiệu tổng quát về pin mặt trời
• 1.3. Cấu tạo của pin DSSC
• 1.4. Nguyên lý hoạt động của pin DSSC
• 1.5. Các thông số đặc trưng của pin mặt trời
• 2. CHƯƠNG 2: KỸ THUẬT THỰC NGHIỆM
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu vật liệu nano ZnO và TiO2

Nghiên cứu về vật liệu nano ZnO và TiO2 đang trở thành một lĩnh vực quan trọng trong công nghệ năng lượng tái tạo, đặc biệt là trong việc phát triển pin mặt trời hiệu suất cao. Các vật liệu này không chỉ có tính chất quang điện tốt mà còn có khả năng cải thiện hiệu suất chuyển đổi năng lượng. Việc sử dụng vật liệu nano giúp tăng cường diện tích bề mặt, từ đó nâng cao khả năng hấp thụ ánh sáng và hiệu suất quang điện của pin mặt trời.

1.1. Đặc điểm và tính chất của vật liệu nano ZnO

ZnO là một trong những vật liệu nano phổ biến nhất trong lĩnh vực quang điện. Nó có cấu trúc tinh thể Wurtzite, với các tính chất quang điện nổi bật. ZnO có khả năng hấp thụ ánh sáng trong vùng tử ngoại và khả năng phát quang tốt, làm cho nó trở thành một ứng cử viên lý tưởng cho các ứng dụng trong pin mặt trời.

1.2. Tính chất quang điện của TiO2 trong pin mặt trời

TiO2, đặc biệt là dạng anatase, có tính chất quang điện vượt trội. Nó có vùng cấm rộng, cho phép hấp thụ ánh sáng trong vùng khả kiến. Các nghiên cứu cho thấy rằng TiO2 có thể cải thiện hiệu suất của pin mặt trời nhờ vào khả năng tạo ra electron tự do khi hấp thụ ánh sáng.

II. Thách thức trong việc phát triển pin mặt trời hiệu suất cao

Mặc dù có nhiều tiềm năng, việc phát triển pin mặt trời hiệu suất cao từ vật liệu nano ZnO và TiO2 vẫn gặp phải nhiều thách thức. Các vấn đề như độ ổn định của vật liệu, chi phí sản xuất và khả năng tái chế cần được giải quyết để nâng cao tính khả thi của công nghệ này.

2.1. Độ ổn định và tuổi thọ của pin mặt trời

Một trong những thách thức lớn nhất là đảm bảo độ ổn định của pin mặt trời trong điều kiện môi trường khắc nghiệt. Các nghiên cứu cho thấy rằng việc sử dụng vật liệu nano có thể cải thiện độ bền, nhưng vẫn cần nhiều nghiên cứu hơn để tối ưu hóa các điều kiện hoạt động.

2.2. Chi phí sản xuất và khả năng thương mại hóa

Chi phí sản xuất pin mặt trời từ vật liệu nano vẫn còn cao so với các công nghệ truyền thống. Việc phát triển quy trình sản xuất hiệu quả và tiết kiệm chi phí là rất cần thiết để thúc đẩy sự phát triển của ngành công nghiệp năng lượng tái tạo.

III. Phương pháp chế tạo vật liệu nano ZnO và TiO2

Có nhiều phương pháp chế tạo vật liệu nano ZnO và TiO2, mỗi phương pháp đều có những ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp sẽ ảnh hưởng trực tiếp đến tính chất và hiệu suất của pin mặt trời.

3.1. Phương pháp sol gel trong chế tạo TiO2

Phương pháp sol-gel là một trong những phương pháp phổ biến để chế tạo vật liệu nano TiO2. Phương pháp này cho phép kiểm soát kích thước và hình dạng của hạt nano, từ đó cải thiện hiệu suất quang điện của pin mặt trời.

3.2. Phương pháp thủy nhiệt cho ZnO

Phương pháp thủy nhiệt được sử dụng để tổng hợp vật liệu nano ZnO với cấu trúc tinh thể tốt. Phương pháp này giúp tạo ra các hạt nano có kích thước đồng đều và tính chất quang điện tốt, phù hợp cho ứng dụng trong pin mặt trời.

IV. Ứng dụng thực tiễn của vật liệu nano trong pin mặt trời

Việc ứng dụng vật liệu nano ZnO và TiO2 trong pin mặt trời đã cho thấy nhiều kết quả khả quan. Các nghiên cứu đã chỉ ra rằng việc sử dụng các vật liệu này có thể nâng cao hiệu suất chuyển đổi năng lượng, từ đó góp phần vào sự phát triển bền vững của năng lượng tái tạo.

4.1. Hiệu suất quang điện của pin DSSC

Pin mặt trời sử dụng chất nhạy màu (DSSC) với điện cực TiO2 đã đạt được hiệu suất lên đến 11,1%. Việc sử dụng vật liệu nano giúp tăng cường khả năng hấp thụ ánh sáng và cải thiện hiệu suất quang điện.

4.2. Tiềm năng ứng dụng trong các lĩnh vực khác

Ngoài ứng dụng trong pin mặt trời, vật liệu nano ZnO và TiO2 còn có tiềm năng ứng dụng trong các lĩnh vực như cảm biến, xúc tác quang và xử lý nước. Điều này mở ra nhiều cơ hội cho việc phát triển công nghệ mới trong tương lai.

V. Kết luận và triển vọng tương lai của nghiên cứu

Nghiên cứu về vật liệu nano ZnO và TiO2 cho pin mặt trời hiệu suất cao đang mở ra nhiều triển vọng mới. Với sự phát triển của công nghệ và nghiên cứu, hy vọng rằng các vấn đề hiện tại sẽ được giải quyết, từ đó thúc đẩy sự phát triển của ngành năng lượng tái tạo.

5.1. Hướng nghiên cứu trong tương lai

Các nghiên cứu trong tương lai cần tập trung vào việc tối ưu hóa quy trình sản xuất và cải thiện tính chất của vật liệu nano. Việc phát triển các công nghệ mới sẽ giúp nâng cao hiệu suất và giảm chi phí sản xuất.

5.2. Tác động đến ngành công nghiệp năng lượng

Sự phát triển của pin mặt trời từ vật liệu nano sẽ có tác động tích cực đến ngành công nghiệp năng lượng, góp phần vào việc giảm thiểu ô nhiễm môi trường và thúc đẩy sự chuyển đổi sang năng lượng tái tạo.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu sử dụng năng lượng trên toàn cầu đang tăng trưởng nhanh chóng trong bối cảnh các nguồn nhiên liệu hóa thạch truyền thống dần cạn kiệt và gây ra những hệ lụy nghiêm trọng về biến đổi khí hậu. Trái Đất nhận được nguồn năng lượng bức xạ mặt trời khổng lồ ước tính khoảng 3,8.10^24 J mỗi năm, cao gấp khoảng 10.000 lần tổng nhu cầu tiêu thụ năng lượng của toàn nhân loại. Tại Việt Nam, tiềm năng bức xạ rất dồi dào với trung bình 2.500 giờ nắng mỗi năm và cường độ chiếu xạ đạt khoảng 627,6 kJ/cm2, tương đương 43,9 triệu tấn dầu quy đổi. Tuy nhiên, việc khai thác nguồn điện mặt trời vẫn còn hạn chế do rào cản về giá thành và công nghệ chế tạo pin silic truyền thống.

Mặc dù pin mặt trời sử dụng chất nhạy màu (DSSC) ra đời từ năm 1991 đã mở ra hướng đi chi phí thấp với hiệu suất ban đầu đạt 7,1% - 7,9% và tiệm cận mức 11,1% trong các thử nghiệm hiện đại, cấu trúc màng hạt nano truyền thống vẫn tồn tại nhược điểm lớn về sự tái hợp điện tử tại ranh giới hạt. Mục tiêu trọng tâm của nghiên cứu là chế tạo thành công vật liệu TiO2 có cấu trúc cột nano định hướng một chiều (1D) trên đế thủy tinh dẫn điện ITO thông qua sự kết hợp giữa phương pháp sol-gel và phương pháp thủy nhiệt. Đề tài được triển khai thực nghiệm toàn diện tại Phòng thí nghiệm Bộ môn Vật lý đại cương, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội trong năm 2012. Nghiên cứu mang ý nghĩa then chốt trong việc kiểm soát hình thái cấu trúc nano, tăng cường độ dài khuếch tán hạt tải lên gấp nhiều lần và cung cấp giải pháp công nghệ chế tạo điện cực quang hiệu quả cao cho ngành năng lượng tái tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết pin mặt trời tiếp xúc dị thể lỏng sử dụng chất nhạy màu (DSSC) theo mô hình O'Regan - Grätzel. Cơ chế quang điện diễn ra khi phân tử chất màu hấp thụ photon ánh sáng, kích thích điện tử từ mức năng lượng HOMO lên LUMO, sau đó tiêm nhanh vào vùng dẫn của chất bán dẫn oxit kim loại. Quá trình truyền hạt tải trong màng oxit được mô tả toán học thông qua phương trình dòng Nernst - Planck, trong đó sự khuếch tán đóng vai trò chủ đạo khi lớp điện tích không gian bị triệt tiêu bởi dung dịch điện ly chứa cặp oxy hóa khử I-/I3-.

Bên cạnh đó, đề tài vận dụng lý thuyết cấu trúc vùng năng lượng của các chất bán dẫn vùng cấm rộng. Vật liệu TiO2 tồn tại ở ba pha tinh thể gồm anatase (độ rộng vùng cấm Eg khoảng 3,2 eV), rutile (Eg khoảng 3,0 eV) và brookite (Eg khoảng 1,9 eV). Đối với vật liệu ZnO có cấu trúc tinh thể Wurtzite lục giác, độ rộng vùng cấm đạt khoảng 3,37 eV ở 300 K với năng lượng liên kết exciton đạt 60 meV. Lý thuyết vận chuyển điện tích chỉ ra rằng cấu trúc một chiều (1D) giúp độ dài khuếch tán của điện tử đạt giá trị vượt trội so với màng hạt thông thường theo biểu thức liên hệ thời gian sống hạt tải và hệ số khuếch tán hiệu dụng.

Phương pháp nghiên cứu

Quy trình thực nghiệm được thiết kế theo phương pháp chọn mẫu có chủ đích với cỡ mẫu gồm 15 nhóm mẫu màng mỏng được xử lý ở các điều kiện công nghệ khác nhau nhằm đảm bảo tính lặp lại và độ tin cậy khoa học. Các mẫu đế kính dẫn điện ITO được cắt chuẩn kích thước 20 x 20 mm, làm sạch bằng sóng siêu âm ở tần số 30 kHz tại nhiệt độ 50 oC trong 15 phút, sau đó sấy khô ở 90 oC trong 1 giờ.

Giai đoạn tạo lớp đệm TiO2 sử dụng kỹ thuật sol-gel từ dung dịch chứa 30 ml nước khử ion, 0,8 ml axit HNO3 và 4,8 ml Titanium Isopropoxide (TIP 99,99%), quay phủ với tốc độ 1000 vòng/phút trong 10 giây và ủ nhiệt ở các mức 350 oC, 450 oC, 500 oC. Giai đoạn tạo cột nano sử dụng phương pháp thủy nhiệt trong bình autoclave lót teflon dung tích 125 ml ở nhiệt độ 150 oC với thời gian ủ từ 10 đến 22 giờ cùng tiền chất Titanium Butoxide (TBX 97%) và dung dịch HCl nồng độ 36,5% - 38%. Các phương pháp phân tích hiện đại được lựa chọn bao gồm: nhiễu xạ tia X (XRD trên hệ Siemens D5005) để xác định cấu trúc tinh thể, kính hiển vi điện tử quét (SEM trên hệ JSM 5410 LV) để đánh giá hình thái vi mô, phổ tán sắc năng lượng tia X (EDX) để kiểm tra thành phần hóa học, cùng phép đo phổ hấp thụ tử ngoại - khả kiến (UV-Vis) và phổ huỳnh quang (FL 3-22) nhằm xác định chính xác bờ hấp thụ và độ hoàn hảo mạng tinh thể.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm đã mang lại những phát hiện quan trọng về cấu trúc và tính chất quang học của màng vật liệu nano:

Thứ nhất, lớp đệm TiO2 chế tạo bằng phương pháp sol-gel khi được ủ ở nhiệt độ 450 oC và 500 oC chuyển hoàn toàn sang pha tinh thể anatase với bề mặt đồng nhất và độ bám dính cao. Phổ truyền qua UV-Vis ghi nhận độ truyền qua quang học của lớp đệm đạt trên 80% trong vùng ánh sáng khả kiến từ 400 nm đến 800 nm, đồng thời xác định chính xác độ rộng vùng cấm quang học đạt 3,2 eV.

Thứ hai, việc nuôi cột nano TiO2 bằng phương pháp thủy nhiệt đạt kết quả tối ưu ở nhiệt độ 150 oC trong thời gian 22 giờ. Ảnh SEM cho thấy các cột nano TiO2 phát triển định hướng thẳng đứng đồng đều trên đế ITO có lớp đệm, đạt mật độ bao phủ cao với đường kính cột trung bình từ 80 nm đến 150 nm và chiều dài cột đạt khoảng 1,5 µm đến 2,5 µm.

Thứ ba, sự có mặt của lớp đệm TiO2 đóng vai trò quyết định trong việc bảo vệ đế ITO không bị ăn mòn bởi môi trường axit HCl nồng độ 36,5% trong quá trình thủy nhiệt, đồng thời đóng vai trò mầm kết tinh giúp mật độ cột nano tăng hơn 60% so với trường hợp phát triển trực tiếp trên đế ITO trần.

Thảo luận kết quả

Các kết quả thực nghiệm chứng minh rằng cấu trúc cột nano TiO2 một chiều mang lại ưu thế vượt bậc về cơ chế dẫn truyền điện tử. Dữ liệu từ giản đồ XRD và ảnh quét SEM cho thấy cấu trúc tinh thể rutile/anatase định hướng giúp giảm thiểu các vị trí bẫy điện tử thường gặp ở ranh giới hạt của màng xốp truyền thống. Khi biểu diễn mối quan hệ giữa hệ số hấp thụ và năng lượng photon qua đồ thị hàm chuyển mức năng lượng, độ dốc quang học của màng cột nano thể hiện khả năng thu gom ánh sáng tối ưu.

So sánh với các nghiên cứu của Frank và Grätzel, cấu trúc 1D kéo dài thời gian sống của điện tử và nâng độ dài khuếch tán lên tới hơn 100 µm, gấp khoảng 5 lần độ dày của màng mỏng quang điện. Ngược lại, vật liệu ZnO mặc dù có độ linh động điện tử cao nhưng độ bền hóa học kém trong chất điện phân lỏng chứa ion I-/I3-, dễ bị hòa tan và ăn mòn điện hóa. Do đó, việc ứng dụng màng cột nano TiO2 được tối ưu hóa bằng lớp đệm sol-gel là giải pháp hoàn hảo để nâng cao hiệu suất thu điện tích và kéo dài tuổi thọ hoạt động của pin mặt trời chất nhạy màu trong điều kiện chiếu sáng chuẩn AM 1.5.

Đề xuất và khuyến nghị

Nhằm hoàn thiện công nghệ chế tạo và nâng cao khả năng ứng dụng thực tiễn của vật liệu nano cho pin mặt trời, bốn khuyến nghị trọng tâm được đề xuất:

Thứ nhất, chuẩn hóa quy trình điều khiển hình thái cột nano TiO2 bằng cách kiểm soát tốc độ gia nhiệt và nồng độ tiền chất TBX trong khoảng 0,05 M đến 0,15 M. Mục tiêu là gia tăng tỷ lệ giữa chiều dài và đường kính cột đạt mức trên 30:1 trong vòng 6 tháng tới, do các kỹ sư tại phòng thí nghiệm vật liệu quang điện trực tiếp thực hiện.

Thứ tư, nghiên cứu chế tạo cấu trúc dị thể tích hợp TiO2/ZnO dạng lõi - vỏ (core-shell) nhằm tận dụng độ linh động hạt tải cao của ZnO và độ bền hóa học vượt trội của TiO2. Kế hoạch đặt mục tiêu nâng hiệu suất chuyển đổi quang điện tổng thể của pin DSSC thử nghiệm lên mức 8,5% - 9,5% trong thời gian 12 tháng, do nhóm nghiên cứu vật lý màng mỏng chủ trì.

Thứ ba, tối ưu hóa quá trình gắn kết các loại chất nhạy màu hữu cơ ruthenium tiên tiến như N719 và Z907 lên bề mặt cột nano TiO2 kết hợp sử dụng chất điện phân dạng gel polymer. Giải pháp này hướng tới việc đảm bảo độ ổn định làm việc liên tục vượt mốc 1.000 giờ dưới cường độ sáng chuẩn 100 mW/cm2, thực hiện trong lộ trình 18 tháng.

Thứ tư, mở rộng quy mô diện tích màng phủ từ kích thước mẫu phòng thí nghiệm 20 x 20 mm lên module bán công nghiệp 100 x 100 mm bằng thiết bị phủ nhúng tự động. Ban quản lý các dự án năng lượng tái tạo và các viện nghiên cứu chuyên ngành cần phối hợp triển khai đánh giá kinh tế - kỹ thuật trong giai đoạn 24 tháng tới.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả thực nghiệm của luận văn là nguồn tài liệu chuyên khảo giá trị cho nhiều nhóm đối tượng:

Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Khoa học vật liệu và Hóa lý: Luận văn cung cấp quy trình chi tiết về kỹ thuật chế tạo sol-gel, thủy nhiệt và phương pháp phân tích đặc trưng màng mỏng quang điện như XRD, SEM, EDX, UV-Vis.

Kỹ sư nghiên cứu và phát triển (R&D) trong ngành năng lượng mặt trời: Tài liệu mang lại cái nhìn chuyên sâu về cơ chế vận chuyển điện tử trong cấu trúc nano 1D, giúp tối ưu hóa thiết kế photoanode cho các dòng pin mặt trời thế hệ mới.

Giảng viên đại học tại các khối ngành kỹ thuật và khoa học tự nhiên: Có thể sử dụng các số liệu thực nghiệm, hình ảnh SEM và sơ đồ nguyên lý hoạt động của pin DSSC làm học liệu giảng dạy cho các học phần Vật lý bán dẫn và Vật liệu nano.

Các nhà quản lý dự án công nghệ sạch và chuyên gia môi trường: Luận văn mở ra định hướng ứng dụng vật liệu màng TiO2/ZnO trong cả lĩnh vực chuyển hóa năng lượng mặt trời và xử lý quang xúc tác làm sạch môi trường.

Câu hỏi thường gặp

Cấu trúc cột nano TiO2 một chiều mang lại lợi thế gì so với màng hạt nano truyền thống trong pin DSSC? Cấu trúc cột nano 1D tạo ra kênh dẫn truyền điện tử trực tiếp, giúp rút ngắn quãng đường di chuyển và loại bỏ hiện tượng tán xạ tại ranh giới hạt. Điều này nâng độ dài khuếch tán của điện tử lên gấp 4 đến 5 lần độ dày màng, từ đó cải thiện đáng kể hiệu suất thu gom điện tích của pin.

Lớp đệm TiO2 chế tạo bằng phương pháp sol-gel giữ vai trò gì trong cấu trúc màng? Lớp đệm có hai nhiệm vụ cốt lõi: tạo lớp mầm định hướng cho các cột nano phát triển thẳng đứng trong quá trình thủy nhiệt và ngăn chặn chất điện phân tiếp xúc trực tiếp với đế ITO, từ đó giảm thiểu dòng rò tái hợp điện tử về mạch ngoài.

Tại sao vật liệu TiO2 được ưu tiên sử dụng làm điện cực quang hơn vật liệu ZnO? Mặc dù ZnO có độ rộng vùng cấm tương đồng khoảng 3,37 eV và độ linh động hạt tải tốt, ZnO lại kém bền trong môi trường axit và dễ bị ăn mòn bởi dung dịch điện phân chứa cặp oxy hóa khử I-/I3-, làm giảm tuổi thọ của pin so với TiO2 có độ bền hóa học cao.

Những thông số thực nghiệm nào quyết định kích thước và mật độ của cột nano TiO2? Nhiệt độ ủ thủy nhiệt ở mức 150 oC, thời gian phản ứng từ 10 đến 22 giờ và tỷ lệ nồng độ tiền chất Titanium Butoxide cùng axit HCl là các yếu tố quyết định trực tiếp đến đường kính, chiều dài và độ bao phủ của cột nano trên đế dẫn.

Làm thế nào để đánh giá độ hoàn hảo mạng tinh thể của màng TiO2 sau khi chế tạo? Độ hoàn hảo tinh thể được xác định thông qua phổ nhiễu xạ tia X (XRD) với các đỉnh nhiễu xạ sắc nét đặc trưng cho pha anatase và phổ huỳnh quang (PL) ở bước sóng kích thích 328 nm nhằm phát hiện mật độ khuyết tật và mức độ sai hỏng mạng.

Kết luận

Luận văn đã giải quyết trọn vẹn mục tiêu nghiên cứu và đóng góp nhiều giá trị khoa học thực tiễn:

• Xác lập thành công quy trình công nghệ 2 bước kết hợp sol-gel và thủy nhiệt để tổng hợp màng cột nano TiO2 chất lượng cao trên đế ITO.
• Làm sáng tỏ ảnh hưởng của nhiệt độ ủ 450 oC - 500 oC đến sự kết tinh pha anatase của lớp đệm quang học có độ truyền qua trên 80%.
• Xác định bộ thông số tối ưu cho quá trình thủy nhiệt ở 150 oC trong 22 giờ để tạo màng cột nano đồng đều với đường kính 80 - 150 nm.
• Chứng minh ưu thế vượt trội của cấu trúc một chiều 1D trong việc gia tăng độ dài khuếch tán hạt tải và giảm thiểu tái hợp điện tử.
• Mở ra lộ trình phát triển pin quang điện thế hệ mới với chi phí thấp, thân thiện môi trường và có tính khả thi cao tại Việt Nam.

Quý độc giả, các nhà nghiên cứu và doanh nghiệp quan tâm đến công nghệ vật liệu màng mỏng quang điện có thể khai thác trực tiếp quy trình thực nghiệm của luận văn để phục vụ công tác nghiên cứu và triển khai sản xuất thiết bị năng lượng sạch.
