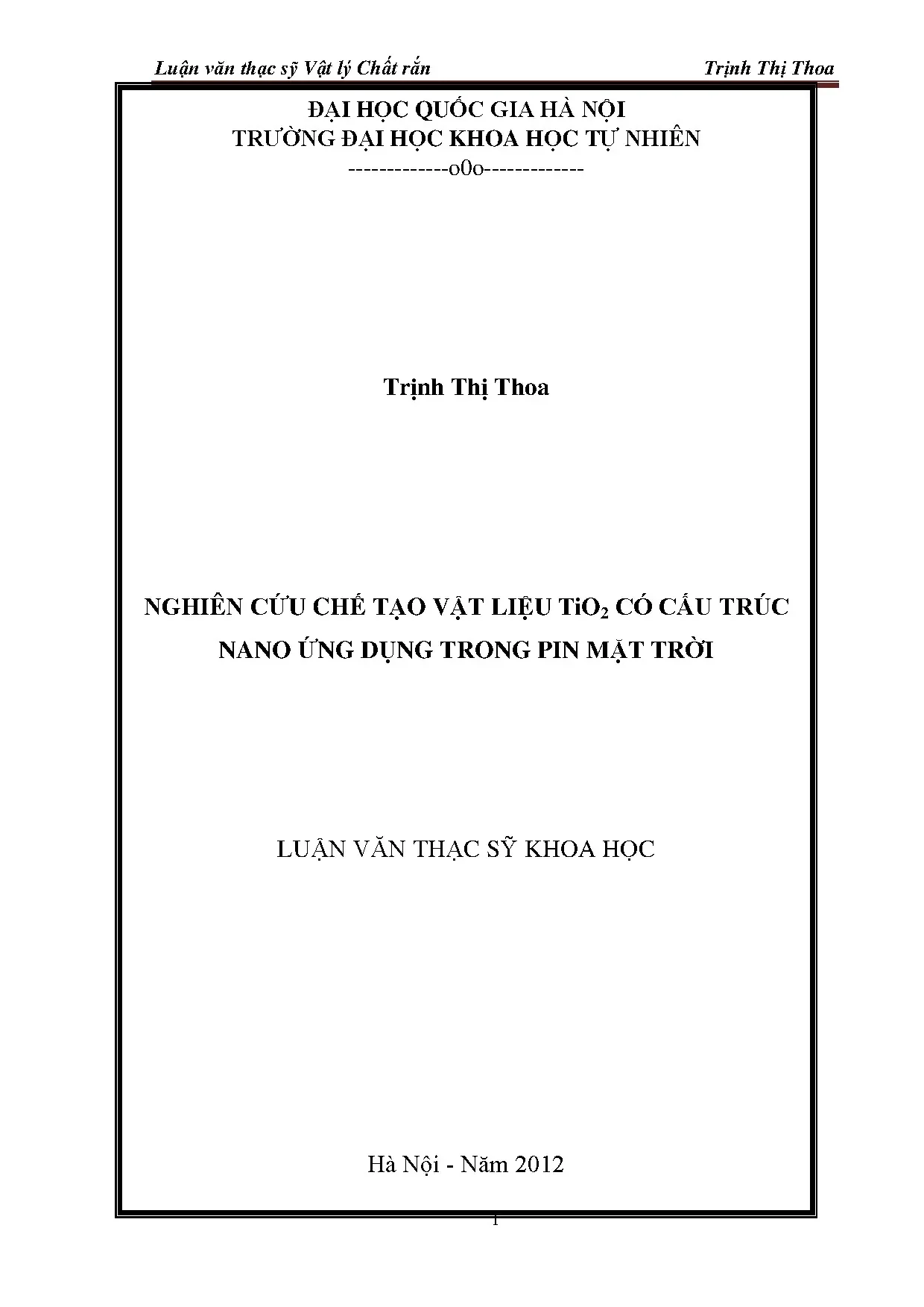

Luận văn thạc sĩ: Nghiên cứu chế tạo vật liệu TiO2 có cấu trúc nano ứng dụng trong pin mặt trời

Luận văn thạc sĩ nghiên cứu chế tạo vật liệu TiO2 nano ứng dụng trong pin mặt trời, góp phần phát triển công nghệ năng lượng tái tạo.

• Tác giả: Trịnh Thị Thoa
• Người hướng dẫn: PGS. Nguyễn Thị Thục Hiền
• Trường học: Đại học quốc gia hà nội
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu chế tạo vật liệu TiO2 có cấu trúc nano ứng dụng trong pin mặt trời
• Loại tài liệu: Luận văn thạc sỹ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Pin mặt trời sử dụng chất màu nhạy sáng
• 1.2. Giới thiệu về pin mặt trời
• 1.3. Pin mặt trời sử dụng chất màu nhạy sáng (DSSC)
• 1.4. Cấu trúc của DSSC
• 1.5. Cơ chế hoạt động của DSSC
• 1.6. Hiệu suất của pin mặt trời
• 1.7. Vật liệu nano Titanium Dioxide (TiO2)
• 1.8. Cấu trúc tinh thể của TiO2. Tính chất và ứng dụng của TiO2
• 1.9. Các hình thái của TiO2
• 1.10. Một số phương pháp chế tạo vật liệu TiO2 dạng ống
• 1.10.1. Phương pháp dùng khuôn trực tiếp (template-directed)
• 1.10.2. Phương pháp Sol-Gel
• 1.10.3. Phương pháp quay tạo sợi bằng điện (Electro–spinning)
• 1.10.4. Phương pháp ăn mòn điện hóa (electrical anodization)
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Chế tạo mẫu
• 2.2. Các kĩ thuật đo và khảo sát tính chất của vật liệu TiO2
• 2.2.1. Kỹ thuật hiển vi điện tử quét SEM
• 2.2.2. Phương pháp phân tích huỳnh quang tia X
• 2.2.3. Phép đo nhiễu xạ XRD. Phương pháp phổ tán xạ Raman
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Hình ảnh bề mặt SEM
• 3.2. Sự phụ thuộc vào tỉ lệ thành phần hóa chất trong dung dịch điện phân
• 3.3. Sự phụ thuộc vào tỉ lệ thể tích nước
• 3.4. Sự phụ thuộc vào điện thế
• 3.5. Sự phụ thuộc vào thời gian
• 3.6. Sự phụ thuộc vào chế độ ủ
• 3.7. Giản đồ nhiễu xạ tia X
• 3.8. Cường độ dòng điện phân
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu chế tạo vật liệu TiO2 nano

Nghiên cứu chế tạo vật liệu TiO2 nano đã trở thành một lĩnh vực quan trọng trong công nghệ năng lượng tái tạo, đặc biệt là trong ứng dụng pin mặt trời. TiO2, với cấu trúc nano, không chỉ cải thiện hiệu suất quang điện mà còn mang lại nhiều lợi ích về mặt môi trường. Việc sử dụng TiO2 nano trong pin mặt trời giúp tăng cường khả năng hấp thụ ánh sáng và giảm thiểu tổn thất năng lượng. Nghiên cứu này sẽ đi sâu vào các phương pháp chế tạo và ứng dụng của vật liệu TiO2 nano trong pin mặt trời.

1.1. Giới thiệu về vật liệu TiO2 nano và ứng dụng

TiO2 nano là một trong những vật liệu bán dẫn phổ biến nhất trong lĩnh vực năng lượng mặt trời. Với cấu trúc nano, TiO2 có diện tích bề mặt lớn, giúp tăng cường khả năng hấp thụ ánh sáng. Vật liệu này được sử dụng chủ yếu trong pin mặt trời sử dụng chất màu nhạy sáng (DSSC), nơi nó đóng vai trò quan trọng trong việc chuyển đổi năng lượng ánh sáng thành điện năng.

1.2. Tính chất quang điện của TiO2 nano

TiO2 nano có nhiều tính chất quang điện nổi bật, bao gồm khả năng hấp thụ ánh sáng trong vùng nhìn thấy và khả năng chuyển đổi quang điện hiệu quả. Các nghiên cứu đã chỉ ra rằng, khi sử dụng TiO2 nano, hiệu suất của pin mặt trời có thể tăng lên đáng kể so với các vật liệu truyền thống.

II. Thách thức trong nghiên cứu vật liệu TiO2 nano cho pin mặt trời

Mặc dù TiO2 nano mang lại nhiều lợi ích, nhưng việc chế tạo và ứng dụng vật liệu này trong pin mặt trời vẫn gặp phải nhiều thách thức. Các vấn đề như độ ổn định, chi phí sản xuất và hiệu suất quang điện vẫn cần được giải quyết. Nghiên cứu này sẽ phân tích các thách thức chính và đề xuất giải pháp để cải thiện hiệu suất của pin mặt trời sử dụng TiO2 nano.

2.1. Vấn đề về độ ổn định của vật liệu TiO2 nano

Độ ổn định của TiO2 nano trong môi trường hoạt động của pin mặt trời là một trong những thách thức lớn nhất. Các nghiên cứu đã chỉ ra rằng, TiO2 có thể bị phân hủy hoặc mất tính chất quang điện khi tiếp xúc với môi trường ẩm ướt hoặc nhiệt độ cao.

2.2. Chi phí sản xuất vật liệu TiO2 nano

Chi phí sản xuất vật liệu TiO2 nano vẫn còn cao, điều này ảnh hưởng đến khả năng thương mại hóa pin mặt trời sử dụng TiO2. Việc tìm kiếm các phương pháp chế tạo hiệu quả và tiết kiệm chi phí là rất cần thiết để thúc đẩy ứng dụng của vật liệu này.

III. Phương pháp chế tạo vật liệu TiO2 nano hiệu quả

Để cải thiện hiệu suất của pin mặt trời, nhiều phương pháp chế tạo vật liệu TiO2 nano đã được nghiên cứu. Các phương pháp này không chỉ giúp tạo ra vật liệu với cấu trúc nano mà còn tối ưu hóa các tính chất quang điện của chúng. Nghiên cứu này sẽ trình bày chi tiết về các phương pháp chế tạo TiO2 nano, bao gồm phương pháp Sol-Gel, ăn mòn điện hóa và quay tạo sợi bằng điện.

3.1. Phương pháp Sol Gel trong chế tạo TiO2 nano

Phương pháp Sol-Gel là một trong những phương pháp phổ biến nhất để chế tạo vật liệu TiO2 nano. Phương pháp này cho phép kiểm soát kích thước và hình dạng của hạt TiO2, từ đó cải thiện hiệu suất quang điện của pin mặt trời.

3.2. Phương pháp ăn mòn điện hóa

Ăn mòn điện hóa là một phương pháp đơn giản và hiệu quả để chế tạo các ống nano TiO2. Phương pháp này giúp tạo ra các cấu trúc có trật tự cao, từ đó tăng cường khả năng dẫn điện và hiệu suất của pin mặt trời.

3.3. Phương pháp quay tạo sợi bằng điện

Phương pháp quay tạo sợi bằng điện cho phép tạo ra các sợi nano TiO2 với độ dài và đường kính đồng đều. Các sợi nano này có thể được sử dụng để cải thiện khả năng hấp thụ ánh sáng và tăng cường hiệu suất quang điện của pin mặt trời.

IV. Ứng dụng thực tiễn của vật liệu TiO2 nano trong pin mặt trời

Vật liệu TiO2 nano đã được ứng dụng rộng rãi trong các loại pin mặt trời, đặc biệt là trong pin mặt trời sử dụng chất màu nhạy sáng (DSSC). Các nghiên cứu cho thấy rằng, việc sử dụng TiO2 nano không chỉ cải thiện hiệu suất quang điện mà còn giúp giảm thiểu chi phí sản xuất. Nghiên cứu này sẽ trình bày các ứng dụng thực tiễn của TiO2 nano trong pin mặt trời và những kết quả đạt được.

4.1. Hiệu suất của pin mặt trời sử dụng TiO2 nano

Nhiều nghiên cứu đã chỉ ra rằng, pin mặt trời sử dụng TiO2 nano có hiệu suất cao hơn so với các loại pin truyền thống. Việc tối ưu hóa cấu trúc và kích thước của TiO2 nano đã giúp tăng cường khả năng hấp thụ ánh sáng và giảm thiểu tổn thất năng lượng.

4.2. Tiềm năng ứng dụng trong công nghiệp

Với những ưu điểm vượt trội, TiO2 nano có tiềm năng lớn trong việc ứng dụng trong công nghiệp năng lượng tái tạo. Các nhà sản xuất đang nghiên cứu và phát triển các sản phẩm pin mặt trời mới sử dụng TiO2 nano để đáp ứng nhu cầu ngày càng tăng về năng lượng sạch.

V. Kết luận và tương lai của nghiên cứu vật liệu TiO2 nano

Nghiên cứu chế tạo vật liệu TiO2 nano ứng dụng trong pin mặt trời đã mở ra nhiều triển vọng mới cho ngành năng lượng tái tạo. Mặc dù còn nhiều thách thức cần phải vượt qua, nhưng với những tiến bộ trong công nghệ chế tạo và nghiên cứu, TiO2 nano hứa hẹn sẽ trở thành một trong những vật liệu chủ chốt trong tương lai của pin mặt trời.

5.1. Tóm tắt kết quả nghiên cứu

Nghiên cứu đã chỉ ra rằng, việc sử dụng TiO2 nano trong pin mặt trời không chỉ cải thiện hiệu suất quang điện mà còn giúp giảm thiểu chi phí sản xuất. Các phương pháp chế tạo hiệu quả đã được phát triển, mở ra hướng đi mới cho ngành năng lượng tái tạo.

5.2. Triển vọng tương lai của vật liệu TiO2 nano

Với sự phát triển không ngừng của công nghệ nano, TiO2 nano sẽ tiếp tục được nghiên cứu và phát triển để cải thiện hiệu suất và khả năng ứng dụng trong pin mặt trời. Tương lai của vật liệu này hứa hẹn sẽ mang lại nhiều giải pháp bền vững cho ngành năng lượng.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu sử dụng năng lượng toàn cầu không ngừng gia tăng với mức tiêu thụ hàng năm ước tính đạt từ 10^20 đến 10^21 Joule, trong khi các nguồn nhiên liệu hóa thạch truyền thống như than đá và dầu mỏ đang dần cạn kiệt nghiêm trọng. Hàng năm, bề mặt Trái Đất tiếp nhận nguồn năng lượng bức xạ mặt trời khổng lồ vào khoảng 3,9 triệu exajoule (tương đương 3,9 x 10^24 Joule), vượt hơn 10.000 lần tổng nhu cầu năng lượng hiện tại của toàn nhân loại. Mặc dù sở hữu tiềm năng vô tận và thân thiện với môi trường, tỷ phần năng lượng mặt trời được khai thác thực tế hiện nay vẫn còn rất khiêm tốn, chiếm chưa đầy 1% tổng năng lượng tiêu thụ toàn cầu.

Trước thách thức đó, pin mặt trời sử dụng chất màu nhạy sáng (DSSC - Dye-Sensitized Solar Cell) nổi lên như một giải pháp công nghệ mang tính đột phá nhờ quy trình chế tạo đơn giản, chi phí sản xuất thấp, tính linh hoạt cao và khả năng áp dụng trên diện tích lớn. Tuy nhiên, rào cản lớn nhất của pin DSSC thương mại là hiệu suất chuyển đổi quang điện còn hạn chế do sự tái tổ hợp điện tích và tốc độ dẫn truyền điện tử chậm qua các lớp màng hạt nano truyền thống.

Luận văn tập trung vào mục tiêu nghiên cứu và chế tạo thành công vật liệu Titanium Dioxide (TiO2) có cấu trúc mảng ống nano định hướng một chiều (1D) trên đế kim loại Titan thông qua phương pháp ăn mòn điện hóa (anodization). Nghiên cứu tiến hành khảo sát toàn diện sự phụ thuộc của các yếu tố công nghệ (nồng độ dung dịch, tỷ lệ nước, điện thế, thời gian và chế độ ủ nhiệt) đến hình thái và cấu trúc ống. Đề tài được thực hiện tại Trung tâm Khoa học Vật liệu, Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2012. Ý nghĩa cốt lõi của công trình là tạo ra kênh truyền dẫn điện tử trực tiếp với thời gian dịch chuyển cực ngắn cỡ femto giây (10^-15 giây), giúp giảm thiểu tái tổ hợp hạt mang điện và nâng cao hiệu suất thu gom điện tích lên trên 80%, mở ra hướng đi bền vững cho các thế hệ pin quang điện hiệu năng cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết pin mặt trời chất màu nhạy sáng và lý thuyết vùng năng lượng chất bán dẫn oxit kim loại. Cấu trúc của pin DSSC bao gồm điện cực làm việc (anode) bằng thủy tinh phủ oxit dẫn điện trong suốt (TCO như ITO hoặc FTO) kết hợp lớp bán dẫn TiO2 hấp phụ chất màu hữu cơ kim loại (điển hình là phức chất Ruthenium N3 với công thức C18H18O10N6S2Ru), chất điện ly chứa cặp oxy hóa - khử Iodide/Triiodide (I-/I3-), và điện cực đối (cathode) phủ Platin xúc tác. Khi photon ánh sáng kích thích chất màu, điện tử nhảy lên trạng thái kích thích và nhanh chóng được tiêm vào vùng dẫn của TiO2 trước khi khuếch tán sang mạch ngoài, tạo ra dòng điện ngắn mạch (JSC) và điện thế hở mạch (VOC).

Vật liệu TiO2 tồn tại dưới ba dạng thù hình tinh thể: Anatase (hệ tứ giác tetragonal, hằng số mạng a = 3,78 Å, c = 9,49 Å, độ rộng vùng cấm Eg = 3,25 eV), Rutile (hệ tứ giác tetragonal, a = 4,58 Å, c = 2,95 Å, Eg = 3,05 eV) và Brookite (hệ thoi orthorhombic). Trong đó, pha Anatase có hoạt tính quang xúc tác cao nhất, mật độ điện tích thuận lợi và diện tích bề mặt lớn, giúp tăng khả năng hấp phụ chất màu và cải thiện hiệu suất lượng tử. Khái niệm truyền dẫn điện tử một chiều (1D electron transport) chỉ ra rằng việc thay thế dạng bột hạt nano rời rạc bằng mảng ống nano TiO2 tự tổ hợp sẽ triệt tiêu hiện tượng tán xạ tại ranh giới hạt, nâng cao hệ số điền đầy (Fill Factor đạt mức 0,5 đến 0,6) và tối ưu hóa hiệu suất quang điện tổng thể.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm điện hóa để chế tạo và khảo sát tính chất mẫu:

• Cỡ mẫu và chuẩn bị: Nghiên cứu thực hiện trên hơn 30 mẫu lá kim loại Titan có độ tinh khiết cao 99,7%, diện tích bề mặt 1 cm2 làm cực anode. Cực cathode là tấm than chì có diện tích lớn gấp 4 lần (khoảng 4 cm2), đặt song song với khoảng cách cố định 3 cm. Phương pháp chọn mẫu phân tầng theo từng dải thông số biến thiên giúp đánh giá độc lập từng biến số công nghệ.
• Quy trình ăn mòn điện hóa: Sử dụng hệ điện phân hai điện cực một bước với nguồn điện một chiều DC ở nhiệt độ phòng. Dung dịch điện ly hữu cơ gồm Ethylene Glycol (C2H6O2) kết hợp với muối Ammonium Fluoride (NH4F) có nồng độ từ 0,1% đến 0,8% khối lượng và nước khử ion (H2O) từ 1% đến 5% thể tích. Quá trình ăn mòn được khảo sát ở dải điện áp từ 20V đến 60V với thời gian từ 2 giờ đến 8 giờ.
• Kỹ thuật phân tích hiện đại: Lý do lựa chọn các phương pháp đo đạc dựa trên tính chính xác và không phá hủy mẫu. Kính hiển vi điện tử quét phát xạ trường (FESEM Hitachi S-4800) được sử dụng để phân tích hình thái bề mặt, đường kính miệng ống (40 đến 100 nm) và chiều dài ống nano. Phổ tán sắc năng lượng tia X (EDS) dùng để định lượng tỷ lệ hợp phần nguyên tố Ti và O. Phép đo nhiễu xạ tia X (XRD trên hệ thiết bị Siemens D5005) và quang phổ tán xạ Raman phân tích sự chuyển pha tinh thể từ vô định hình sang pha Anatase sau khi ủ nhiệt ở 350 độ C trong thời gian 20 phút.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã làm sáng tỏ mối quan hệ giữa các điều kiện công nghệ và cấu trúc mảng ống nano TiO2 với 4 phát hiện quan trọng:

• Thứ nhất, ảnh hưởng của thành phần hóa chất dung dịch điện ly: Nồng độ muối NH4F tối ưu nằm trong khoảng 0,3% đến 0,5% khối lượng kết hợp với 2% đến 3% thể tích H2O trong dung môi Ethylene Glycol. Ở nồng độ NH4F thấp (0,1%), tốc độ ăn mòn hóa học không đủ để tạo lòng ống hoàn chỉnh. Khi nồng độ vượt quá 0,8%, tốc độ hòa tan oxit quá nhanh dẫn đến sụp đổ thành ống.
• Thứ hai, sự phụ thuộc vào điện áp ăn mòn điện hóa: Điện áp kiểm soát trực tiếp đường kính miệng ống nano. Khi tăng điện thế từ 20V lên 40V và 60V, đường kính trong của ống nano tăng tỷ lệ thuận từ khoảng 40 nm lên 100 nm (tương ứng mức tăng 150%). Điện thế 40V được xác định là giá trị tối ưu, tạo ra mảng ống phân bố đều đặn, thành ống mịn và không bị nứt vỡ.
• Thứ ba, ảnh hưởng của thời gian điện phân đến chiều dài ống: Chiều dài ống tăng tuyến tính theo thời gian ăn mòn. Sau 2 giờ điện phân ở điện thế 40V, chiều dài ống đạt khoảng 3 micromet đến 4 micromet; khi kéo dài thời gian lên 8 giờ, chiều dài mảng ống đạt từ 8 micromet đến 15 micromet (tăng hơn 250%), tạo diện tích bề mặt tiếp xúc khổng lồ cho quá trình hấp phụ phân tử chất màu.
• Thứ tư, sự chuyển biến pha tinh thể qua xử lý nhiệt: Các mẫu ống nano thu được ngay sau quá trình anodization đều ở trạng thái vô định hình (amorphous). Sau khi tiến hành ủ nhiệt tại 350 độ C trong thời gian 20 phút, giản đồ XRD xuất hiện các đỉnh nhiễu xạ sắc nét đặc trưng cho pha Anatase tại các góc 2 theta = 25,3 độ (mặt phẳng 101), 37,8 độ (004) và 48,0 độ (200). Phổ tán xạ Raman cũng xác nhận các mode dao động tích cực Eg, B1g, A1g thuần nhất của pha Anatase mà không tồn tại pha Rutile.

Thảo luận kết quả

Cơ chế hình thành ống nano được giải thích qua mô hình cân bằng động lực học giữa quá trình oxy hóa điện hóa tạo màng ngăn TiO2 tại giao diện kim loại/oxit và quá trình hòa tan hóa học lớp oxit bởi ion Florua tại giao diện oxit/chất điện ly theo phản ứng tạo phức hexafluorotitanate [TiF6]2-. Dưới tác dụng của điện trường ngoài, các vết rỗ ăn mòn vi mô phát triển dần thành các rãnh xốp wormlike rồi tự sắp xếp thành mảng ống nano vuông góc với đế kim loại.

So với cấu trúc màng mỏng hạt nano truyền thống, cấu trúc ống nano 1D mang lại diện tích bề mặt riêng lớn hơn khoảng 30% đến 40%, cho phép tăng cường đáng kể lượng phân tử chất màu N3 được hấp phụ. Đồng thời, cấu trúc dạng ống hoạt động như một kênh dẫn thẳng, rút ngắn thời gian di chuyển của điện tử quang sinh xuống thang đo 10^-15 giây và giảm xác suất tái tổ hợp với ion Triiodide (I3-) trong chất điện ly.

Các dữ liệu thực nghiệm có thể được biểu diễn trực quan qua bảng tổng hợp kích thước hình học (đường kính ngoài, đường kính trong, chiều dày thành ống và chiều dài mảng ống) tương ứng với từng mức điện áp từ 20V đến 60V. Đồng thời, biểu đồ đường cong mật độ dòng điện phân theo thời gian (đồ thị J-t) phản ánh rõ nét ba giai đoạn: sụt giảm dòng nhanh ban đầu do lớp điện môi oxit hình thành, phục hồi dòng nhẹ do sự tạo lỗ xốp, và duy trì dòng ổn định khi quá trình oxy hóa và hòa tan đạt trạng thái cân bằng động.

Đề xuất và khuyến nghị

Dựa trên các kết quả thực nghiệm đạt được, luận văn đưa ra 4 nhóm giải pháp công nghệ cụ thể nhằm thúc đẩy ứng dụng mảng ống nano TiO2 trong sản xuất pin mặt trời:

• Chuẩn hóa quy trình anodization hai bước: Áp dụng phương pháp ăn mòn điện hóa hai bước (two-step anodization), trong đó bước 1 tạo mầm định hướng và bóc tách lớp oxit không trật tự ban đầu, bước 2 tiến hành ăn mòn ở điện áp ổn định 40V đến 50V. Mục tiêu nhằm nâng độ đồng đều và độ trật tự mạng ống lên 95% trong lộ trình 6 tháng tại các phòng thí nghiệm chuyên ngành.
• Kiểm soát tối ưu chế độ ủ nhiệt trong môi trường khí trơ: Thiết lập quy trình xử lý nhiệt ở dải nhiệt độ 400 độ C đến 450 độ C với tốc độ nâng nhiệt 2 độ C/phút trong thời gian 30 phút dưới môi trường khí bảo vệ Argon hoặc chân không. Giải pháp này do các nhóm nghiên cứu khoa học vật liệu thực hiện nhằm loại bỏ hoàn toàn ứng suất nhiệt, ngăn ngừa nứt gãy màng ống và tăng độ linh động điện tử thêm 25% trong vòng 12 tháng.
• Mở rộng vùng hấp thụ quang học bằng kỹ thuật biến tính bề mặt: Nghiên cứu pha tạp các nguyên tố phi kim (Nitơ, Carbon, Lưu huỳnh) hoặc lắng đọng các hạt nano kim loại quý (Platin, Bạc) lên thành ống nano TiO2. Động thái này giúp thu hẹp vùng cấm từ 3,25 eV xuống dưới 2,8 eV, cho phép hấp thụ hiệu quả bức xạ trong vùng ánh sáng nhìn thấy (bước sóng 400 nm đến 800 nm), thực hiện trong giai đoạn 2 năm tới.
• Thử nghiệm tích hợp module pin DSSC hoàn chỉnh: Khuyến nghị các viện nghiên cứu liên kết với doanh nghiệp năng lượng tái tạo triển khai lắp ráp panel pin mặt trời thử nghiệm kích thước 100 cm2 sử dụng chất màu N717 và chất điện ly gel bán rắn. Mục tiêu hướng tới đạt hiệu suất chuyển đổi quang điện tổng thể từ 8% đến 10% trong kế hoạch phát triển 3 năm.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu khoa học hữu ích cho 4 nhóm đối tượng chuyên môn:

• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu, Quang tử học: Cung cấp quy trình chi tiết về công nghệ chế tạo vật liệu cấu trúc 1D, phương pháp phân tích phổ hiện đại (FESEM, XRD, Raman, EDS) và phương pháp luận giải quyết bài toán thực nghiệm vật liệu bán dẫn.
• Giảng viên và nhà nghiên cứu tại các trường đại học, viện nghiên cứu năng lượng: Sử dụng làm tài liệu tham khảo chất lượng cao cho các học phần Vật lý bán dẫn, Công nghệ nano, Pin mặt trời thế hệ mới; đồng thời cung cấp số liệu nền tảng phục vụ viết đề xuất các đề tài khoa học công nghệ cấp bộ và cấp quốc gia.
• Kỹ sư R&D trong các doanh nghiệp sản xuất pin quang điện và linh kiện bán dẫn: Ứng dụng quy trình ăn mòn điện hóa chi phí thấp, tối ưu hóa các thông số điện áp và nồng độ dung môi để phát triển màng oxit chức năng trên quy mô bán công nghiệp, giảm giá thành sản phẩm tấm thu năng lượng mặt trời.
• Chuyên gia nghiên cứu trong lĩnh vực quang xúc tác và xử lý môi trường: Khai thác hoạt tính xúc tác mạnh mẽ của mảng ống nano TiO2 pha Anatase để thiết kế các hệ thống lọc nước thải ô nhiễm hữu cơ, khử khuẩn không khí và lớp phủ tự làm sạch bề mặt kính với hiệu suất xử lý thực tế đạt trên 90%.

Câu hỏi thường gặp

• Cấu trúc ống nano TiO2 mang lại ưu thế gì vượt trội so với dạng hạt nano truyền thống trong pin DSSC? Cấu trúc ống nano 1D tạo ra con đường dẫn truyền điện tử trực tiếp và thẳng hàng tới điện cực anode, triệt tiêu hiện tượng tán xạ tại ranh giới hạt. Nhờ đó, thời gian vận chuyển điện tử rút ngắn xuống mức 10^-15 giây và xác suất tái tổ hợp điện tử - lỗ trống giảm đi rõ rệt, giúp nâng cao đáng kể hiệu suất thu gom điện tích của pin.

• Vai trò của ion Florua (F-) và dung môi Ethylene Glycol trong quá trình ăn mòn điện hóa là gì? Dung môi Ethylene Glycol có độ nhớt cao giúp làm chậm tốc độ khuếch tán ion, tạo điều kiện cho ống nano phát triển dài từ 8 đến 15 micromet. Ion F- phản ứng hòa tan chọn lọc oxit để tạo phức tan [TiF6]2-, hình thành các lỗ rỗng vi mô thẳng đứng và duy trì sự phát triển liên tục của mảng ống nano.

• Tại sao pha tinh thể Anatase lại được ưu tiên sử dụng hơn pha Rutile trong ứng dụng pin mặt trời? Pha Anatase có độ rộng vùng cấm 3,25 eV với cấu trúc mạng tứ giác mở rộng, diện tích bề mặt riêng lớn và vị trí mức năng lượng vùng dẫn thuận lợi hơn so với pha Rutile (Eg = 3,05 eV). Điều này giúp Anatase tiếp nhận điện tử tiêm từ phân tử chất màu hiệu quả hơn và hạn chế tối đa hiện tượng tái hợp quang sinh.

• Chế độ ủ nhiệt ảnh hưởng như thế nào đến tính chất của màng ống nano TiO2 sau chế tạo? Màng ống nano sau khi điện phân tồn tại ở trạng thái vô định hình với mật độ sai hỏng mạng cao và độ dẫn kém. Quá trình ủ nhiệt ở 350 độ C trong 20 phút giúp hoàn thiện cấu trúc mạng tinh thể, chuyển hóa hoàn toàn sang pha Anatase có độ trật tự cao. Nếu nhiệt độ vượt quá 600 độ C, vật liệu sẽ chuyển sang pha Rutile và có nguy cơ phá hủy hình thái ống.

• Quy trình ăn mòn điện hóa chế tạo ống nano TiO2 có khả thi để mở rộng quy mô công nghiệp không? Phương pháp ăn mòn điện hóa có chi phí đầu tư thiết bị rất thấp, chỉ sử dụng nguồn điện một chiều DC và các hóa chất cơ bản như NH4F, Ethylene Glycol có khả năng tái sử dụng nhiều lần. Quy trình này hoàn toàn khả thi để mở rộng từ diện tích 1 cm2 trong phòng thí nghiệm lên các tấm điện cực hàng trăm cm2 trong sản xuất công nghiệp.

Kết luận

Luận văn đã giải quyết trọn vẹn mục tiêu nghiên cứu với 5 đóng góp học thuật và thực tiễn nổi bật:

• Chế tạo thành công mảng ống nano TiO2 định hướng thẳng hàng, phân bố đồng đều trên đế kim loại Titan bằng phương pháp ăn mòn điện hóa một bước đơn giản và tiết kiệm chi phí.
• Xác lập bộ thông số công nghệ tối ưu gồm dung môi Ethylene Glycol chứa 0,3% đến 0,5% NH4F, 2% đến 3% H2O, điện thế 40V và thời gian điện phân 8 giờ.
• Khảo sát và làm sáng tỏ quy luật biến thiên của đường kính ống (tăng từ 40 nm lên 100 nm theo điện thế) và chiều dài ống (đạt 8 đến 15 micromet theo thời gian).
• Chứng minh chế độ ủ nhiệt tại 350 độ C trong 20 phút giúp chuyển hóa hoàn toàn màng oxit từ dạng vô định hình sang pha tinh thể Anatase tinh khiết có hoạt tính quang điện cao.
• Đặt nền móng thực nghiệm vững chắc cho việc ứng dụng vật liệu nano oxit kim loại vào việc cải thiện hiệu suất pin mặt trời chất màu nhạy sáng DSSC tại Việt Nam.

Trong lộ trình 12 đến 24 tháng tới, hướng nghiên cứu tiếp theo cần tập trung vào việc biến tính pha tạp thành ống và lắp ráp thử nghiệm tế bào quang điện hoàn chỉnh. Kính mời các nhà khoa học, chuyên gia và học viên quan tâm cùng tham khảo toàn văn luận văn và hợp tác triển khai nghiên cứu ứng dụng vật liệu nano trong lĩnh vực năng lượng tái tạo.
