Giới thiệu dự án

Bối cảnh ngành và thực trạng khai thác dầu khí

Ngành công nghiệp dầu khí đóng vai trò huyết mạch trong nền kinh tế toàn cầu cũng như cán cân ngân sách quốc gia. Tuy nhiên, theo các báo cáo năng lượng quốc tế, các mỏ dầu lớn trên thế giới và tại Việt Nam (tiêu biểu như mỏ Bạch Hổ, mỏ Rồng thuộc liên doanh Vietsovpetro) sau hơn 30 năm khai thác đã bước vào giai đoạn suy kiệt, tốc độ ngập nước tăng nhanh và sản lượng suy giảm nghiêm trọng. Các kỹ thuật khai thác sơ cấp (tận dụng áp suất tự nhiên của vỉa, thu hồi 5–12%) và khai thác thứ cấp (bơm ép nước/khí duy trì áp suất vỉa, thu hồi thêm 10–25%) chỉ khai thác được tối đa 30–35% trữ lượng dầu tại chỗ (Original Oil in Place - OOIP).

Gần 70% lượng dầu tại chỗ còn lại vẫn bị bẫy trong các mao quản vi mô của vỉa đá do lực mao dẫn lớn, sức căng bề mặt liên diện (Interfacial Tension - IFT) cao giữa dầu và nước, cùng với tỷ số linh động (Mobility Ratio - $M$) không thuận lợi.

       +-------------------------------------------------------------+
       |   TỔNG TRỮ LƯỢNG DẦU TẠI CHỖ TRONG VỈA (100% OOIP)          |
       +-------------------------------------------------------------+
       | Khai thác sơ cấp | Khai thác thứ cấp |   DẦU DƯ BỊ BẪY     |
       |     (5 - 12%)    |    (10 - 25%)     |     (~ 70% OOIP)    |
       +------------------+-------------------+---------------------+
                                       [ CẦN GIẢI PHÁP TCTHD ĐỘT PHÁ ]

Vấn đề nghiên cứu và các điểm nghẽn kỹ thuật (Pain Points)

Các phương pháp tăng cường thu hồi dầu (Enhanced Oil Recovery - EOR / TCTHD) truyền thống bao gồm:

  • Bơm ép hóa chất (Chemical EOR): Sử dụng chất hoạt động bề mặt (HĐBM) và dung dịch polymer thông thường. Tuy nhiên, các hóa chất này dễ bị suy giảm phẩm chất hóa học trong điều kiện vỉa khắc nghiệt (nhiệt độ $> 80^\circ\text{C}$, độ khoáng hóa cao với sự hiện diện của các ion đa hóa trị $Ca^{2+}, Mg^{2+}$).
  • Thất thoát và lắng đọng hóa chất: Hóa chất bơm ép bị hấp phụ không thuận nghịch lên bề mặt vách đá vỉa cát kết hoặc bị bẫy lại trong pha dầu, gây lãng phí kinh tế và ô nhiễm môi trường.
  • Hiện tượng ngón tay nước (Viscous Fingering): Độ nhớt của lưu chất đẩy thấp hơn dầu dẫn đến dòng chảy bị xé rãnh, giảm hiệu suất quét vĩ mô ($E_V$).

Mục tiêu nghiên cứu cụ thể

  1. Tổng hợp thành công vật liệu nano oxit sắt từ ($Fe_3O_4$) kích thước dưới 20 nm bằng hai phương pháp: đồng kết tủa (Co-precipitation) và phân hủy nhiệt (Thermal Decomposition).
  2. Chức năng hóa bề mặt hạt nano $Fe_3O_4$ bằng acid oleic để tạo hạt trung gian tương hợp (OMNPs).
  3. Bọc lớp vỏ copolymer ưa nước/chịu nhiệt Poly(Methyl Methacrylate - co - 2-Acrylamido-2-Methylpropanesulfonic Acid) (MMA-co-AMPS) bằng phương pháp vi nhũ - polymer hóa tạo hạt nano cấu trúc lõi - vỏ (PMNPs).
  4. Đánh giá tính chất hóa lý, khả năng giảm sức căng bề mặt, độ phân tán và độ bền nhiệt trong môi trường nước biển mô phỏng mỏ Bạch Hổ (độ mặn 36,6‰).
  5. Khảo sát khả năng định hướng, thu hồi và tái sử dụng hệ chất lỏng nano bằng từ trường ngoài nhằm tối ưu hóa chi phí vận hành.

Phương pháp tiếp cận giải pháp

Nghiên cứu sử dụng giải pháp hệ chất lỏng nano từ tính (Magnetic Nanofluids) với cấu trúc lõi - vỏ (Core-Shell):

  • Lõi từ tính $Fe_3O_4$: Đạt trạng thái siêu thuận từ (Superparamagnetism), cho phép điều khiển hướng di chuyển của hạt và thu hồi vật liệu bằng từ trường ngoài khi ra khỏi giếng khai thác.
  • Lớp cầu nối Acid Oleic: Tạo liên kết phối trí bền vững giữa nhóm carboxylate ($-COO^-$) với ion sắt trên bề mặt hạt nano, đồng thời tạo vỏ kỵ nước tương thích với phản ứng trùng hợp gốc.
  • Lớp vỏ Copolymer MMA-co-AMPS: Nhóm monomer AMPS chứa gốc sulfonate ($-SO_3^-$) mang điện tích âm mạnh, ngăn chặn sự kết tụ hạt theo cơ chế đẩy tĩnh điện và cản trở không gian (Steric Hindrance), bền vững trong môi trường nước biển chứa ion $Ca^{2+}, Mg^{2+}$, trong khi monomer MMA đảm bảo độ bền cơ - nhiệt của khung polymer.
       +-----------------------------------------------------------+
       |             HẠT NANO TỪ TÍNH LÕI - VỎ (PMNPs)             |
       |                                                           |
       |      [ Lõi Fe3O4 ]  <--- Siêu thuận từ, 12 - 15 nm        |
       |      ( Acid Oleic ) <--- Lớp đệm kỵ nước trung gian       |
       |    { MMA-co-AMPS }  <--- Vỏ copolymer chịu mặn, chịu nhiệt |
       +-----------------------------------------------------------+

Kết quả kỳ vọng và chỉ số đo lường

  • Kích thước hạt nano từ tính phân tán: $12 - 15\text{ nm}$ (phương pháp đồng kết tủa) và $7 - 8\text{ nm}$ (phương pháp phân hủy nhiệt).
  • Từ độ bão hòa ($M_s$) của vật liệu PMNPs: $\ge 40\text{ emu/g}$, lực kháng từ ($H_c = 0\text{ Oe}$), từ dư ($M_r = 0\text{ emu/g}$) (đặc trưng siêu thuận từ).
  • Độ ổn định nhiệt: Bền vững trong môi trường nước biển mô phỏng ở nhiệt độ cao sau 25 ngày ủ nhiệt liên tục không bị sa lắng.
  • Sức căng bề mặt liên diện (IFT): Giảm IFT giữa dầu thô và nước biển khi kết hợp với chất hoạt động bề mặt chuyên dụng (Alfoterra 145-8S 90) xuống dải siêu thấp ($< 10^{-2}\text{ mN/m}$).

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tổng hợp quy mô phòng thí nghiệm; khảo sát tương tác lưu chất trong điều kiện mô phỏng nước biển mỏ Bạch Hổ (Vũng Tàu) với độ mặn 36,6‰ và các ion khoáng điển hình.
  • Giới hạn: Nghiên cứu chưa thực hiện thử nghiệm bơm ép trực tiếp trên mô hình mẫu lõi đá vỉa thực tế (Core flooding test) ở áp suất vỉa cao ($> 200\text{ bar}$); các đánh giá dừng lại ở mức mô phỏng lưu chất tĩnh và động nhiệt độ phòng đến nhiệt độ vỉa ($80 - 100^\circ\text{C}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, các giải pháp nâng cao hệ số thu hồi dầu trên thế giới và tại Việt Nam tập trung vào 3 nhóm chính:

Phương pháp Ưu điểm Nhược điểm / Rủi ro kỹ thuật Chi phí & Khả thi
Bơm ép khí ($CO_2, N_2$, WAG) Giảm độ nhớt dầu thô, độ hòa tan cao trong vỉa. Dễ xảy ra hiện tượng đột phá khí (gas breakthrough), phụ thuộc áp suất hòa trộn tối thiểu (MMP). Chi phí đầu tư hạ tầng máy nén khí rất lớn.
Bơm ép HĐBM & Polymer truyền thống (HPAM) Giảm IFT, tăng độ nhớt pha nước để quét vĩ mô. HPAM bị biến tính và đứt mạch ở nhiệt độ $> 75^\circ\text{C}$; kết tủa với ion $Ca^{2+}, Mg^{2+}$; hấp phụ thất thoát lên đá. Chi phí hóa chất cao, không thể thu hồi sau khi bơm ép.
Hệ chất lỏng nano vô cơ đơn thuần ($SiO_2, Al_2O_3$) Thay đổi tính dính ướt của đá vỉa từ ưa dầu sang ưa nước; tăng áp suất tách cấu trúc. Dễ kết tụ trong nước biển có độ khoáng cao; không có khả năng điều khiển hoặc thu hồi sau bơm ép. Giá thành hạt nano thô vừa phải, nhưng rủi ro gây nghẹt lỗ rỗng mao quản.
Hệ Nano từ tính bọc Copolymer (PMNPs - Đề xuất) Siêu thuận từ, bền nhiệt $> 100^\circ\text{C}$, chống kết tụ trong nước mặn nhờ gốc $-SO_3^-$, có thể thu hồi bằng từ trường. Đòi hỏi quy trình tổng hợp kiểm soát nghiêm ngặt 3 giai đoạn. Hiệu quả kinh tế cao nhờ khả năng tái sử dụng và nồng độ sử dụng thấp (200–800 ppm).

Ma trận phân loại yêu cầu kỹ thuật (MoSCoW Prioritization)

  • Must-have (Bắt buộc phải có):
    • Trạng thái siêu thuận từ ($H_c = 0, M_r = 0$) để chống vón cục khi không có từ trường ngoài.
    • Phân tán bền vững trong nước biển mô phỏng Bạch Hổ ($\text{TDS} = 36.600\text{ ppm}$) có chứa $Ca^{2+} (1.162\text{ mg/l})$ và $Mg^{2+} (956\text{ mg/l})$.
    • Giảm đáng kể sức căng bề mặt liên diện pha dầu - nước.
  • Should-have (Cần có):
    • Bền nhiệt trên 20 ngày ở điều kiện nhiệt độ vỉa mô phỏng ($80 - 90^\circ\text{C}$).
    • Hiệu ứng cộng hưởng (Synergy effect) với chất HĐBM họ alkyl ether sulfate (Alfoterra 145-8S 90).
  • Could-have (Có thể mở rộng):
    • Khả năng thu hồi bằng nam châm vĩnh cửu đạt tỷ lệ $> 90%$ sau khi hoàn tất chu trình đẩy dầu.
  • Won't-have (Không xét trong phạm vi này):
    • Chế tạo dây chuyền sản xuất pilot liên tục quy mô tấn/ngày.

Thiết kế hệ thống vật liệu và cấu trúc hạt

[ Lõi Oxit Sắt Từ Fe3O4 ]
[ Lớp đệm Acid Oleic (OMNPs) ]
[ Vỏ Copolymer MMA-co-AMPS (PMNPs) ]
[ Nước biển mỏ Bạch Hổ + HĐBM Alfoterra ] ===> Hạ thấp IFT, thay đổi tính dính ướt

Hóa chất và thông số kỹ thuật hệ vật liệu

  1. Tiền chất tạo lõi từ:
    • $FeCl_3 \cdot 6H_2O$ (Merck, 100%), $FeCl_2 \cdot 4H_2O$ (Trung Quốc, $\ge 98%$), tỷ lệ mol $Fe^{3+}:Fe^{2+} = 2:1$.
    • Hoặc $Fe(acac)_3$ (Iron(III) acetylacetonate, Acros, 99%) kết hợp Oleylamine (Acros, 80–90%) trong dung môi Benzyl ether (Sigma Aldrich, 98%).
  2. Tác nhân hoạt hóa bề mặt: Acid Oleic (Trung Quốc, 98%).
  3. Monomer tạo vỏ copolymer:
    • MMA (Methyl methacrylate, Acros, 99%): Tạo độ cứng cơ học và tính kỵ nước cục bộ.
    • AMPS (2-Acrylamido-2-Methylpropane Sulfonic Acid, Merck, 99%): Cung cấp nhóm ion hóa mạnh $-SO_3^-$, chịu muối hóa trị II và chịu nhiệt.
  4. Chất khơi mào và nhũ hóa: Ammonium Persulfate (APS, $\ge 98%$), Sodium Dodecyl Sulfate (SDS, Merck, 96%).

Cơ sở lý thuyết và phương pháp luận (Methodology)

1. Cơ chế tăng số mao dẫn ($N_c$) và hạ thấp độ bão hòa dầu dư ($S_{or}$)

Hiệu suất thu hồi dầu toàn phần ($E$) được xác định bởi: $$E = E_D \times E_V$$ Trong đó $E_D$ là hiệu suất quét vi mô và $E_V$ là hiệu suất quét vĩ mô. Hiệu suất vi mô $E_D$ phụ thuộc vào số mao dẫn phi thứ nguyên ($N_c$): $$N_c = \frac{\mu \cdot v}{\sigma \cdot \cos\theta}$$

  • $v$: Vận tốc tuyến tính của dòng lưu chất đẩy ($\text{m/s}$).
  • $\mu$: Độ nhớt của dòng lưu chất đẩy ($\text{Pa}\cdot\text{s}$).
  • $\sigma$: Sức căng bề mặt liên diện dầu - nước ($\text{N/m}$).
  • $\theta$: Góc dính ướt của pha nước trên bề mặt đá vỉa.

Ở điều kiện bơm ép nước thông thường, $N_c \approx 10^{-7}$. Để giải phóng lượng dầu bị bẫy trong các khe nứt li ti, $N_c$ phải tăng lên trên $10^{-4}$ (tăng $1000 - 10000$ lần). Hệ hạt nano PMNPs kết hợp chất HĐBM tác động trực tiếp vào mẫu số: làm giảm $\sigma$ xuống cực tiểu ($10^{-2} - 10^{-3}\text{ mN/m}$) và biến đổi $\cos\theta$ thông qua cơ chế chêm cấu trúc.

       Đá vỉa (Ưa dầu)                         Đá vỉa (Chuyển sang ưa nước)
+-----------------------------+           +-----------------------------+
|        DẦU THÔ BÁM DÍNH     |           |        DẦU BỊ BỨT RA        |
|  =========================  |  ======>  |     ( Dầu )         ( Dầu )   |
|  -------------------------  |  PMNPs    |  ~~~~~~~~~~~~~~~~~~~~~~~~~  |
|         ĐÁ VỈA              |           |  ...Hạt nano xếp lớp chêm...|
+-----------------------------+           +-----------------------------+

2. Thuyết áp lực tách cấu trúc (Structural Disjoining Pressure)

Theo mô hình Wasan & Nikolov, các hạt nano kích thước siêu nhỏ ($10 - 20\text{ nm}$) trong dung dịch có xu hướng tự sắp xếp tạo thành cấu trúc dạng nêm (wedge-like film) tại đường tiếp xúc 3 pha (Đá - Dầu - Nước). Động lực đẩy hạt tiến sâu vào đỉnh nêm tạo ra áp lực phá hủy cấu trúc cực lớn, bóc tách màng dầu thô bám dính ra khỏi bề mặt đá vỉa.

                  DÒNG LƯU CHẤT NANO
                 o   o   o   o   o
                   o   o   o   o
       =========       o   o
       \        \        o
              BỀ MẶT ĐÁ VỈA KHOÁNG VẬT

Implementation và kết quả

Quy trình tổng hợp thực nghiệm chi tiết

graph TD
    A[FeCl3 + FeCl2 tỷ lệ 2:1] -->|70°C, NH4OH 28%, Khí N2| B[Hạt Nano Fe3O4]
    B -->|80°C, 2h, Acid Oleic| C[Hạt OMNPs kỵ nước]
    C -->|MMA + AMPS + SDS + APS| D[Vi nhũ - Polymer hóa 75°C]
    D --> E[Vật liệu Core-Shell PMNPs]
    E -->|Phối trộn 200-800 ppm| F[Dung dịch EOR trong Nước biển Bạch Hổ]

Giai đoạn 1: Tổng hợp lõi oxit sắt từ $Fe_3O_4$

  • Phương pháp Đồng kết tủa (Co-precipitation): Hòa tan hỗn hợp $FeCl_3 \cdot 6H_2O$ và $FeCl_2 \cdot 4H_2O$ (tỷ lệ mol $2:1$) trong $80\text{ ml}$ nước cất đã khử oxy bằng khí $N_2$. Đưa vào bình phản ứng 3 cổ dung tích $250\text{ ml}$, khuấy cơ tốc độ $300\text{ rpm}$ ở nhiệt độ $70^\circ\text{C}$. Nhỏ giọt từ từ $7,5\text{ ml}$ dung dịch $NH_4OH\text{ }28%$ trong $1\text{ giờ}$. Dung dịch chuyển từ vàng nâu sang đen huyền phù:

    $$\text{Fe}^{2+} + 2\text{Fe}^{3+} + 8\text{OH}^- \xrightarrow{70^\circ\text{C}, \text{N}_2} \text{Fe}_3\text{O}_4\downarrow + 4\text{H}_2\text{O}$$

  • Phương pháp Phân hủy nhiệt (Thermal Decomposition): Hòa tan $3\text{ mmol Fe(acac)}_3$ trong $15\text{ ml}$ Benzyl ether và $15\text{ ml}$ Oleylamine. Sục $N_2$, gia nhiệt trong thiết bị phản ứng áp suất cao (Reactor Controller) theo 2 nấc: $110^\circ\text{C}$ trong $1\text{ h}$, sau đó nâng lên $300^\circ\text{C}$ (tốc độ gia nhiệt $20^\circ\text{C/phút}$) duy trì trong $1\text{ h}$. Hạt rửa sạch bằng hỗn hợp Ethanol/Nước tỷ lệ $1:1$.

Giai đoạn 2: Tạo liên kết bề mặt Acid Oleic (OMNPs)

Lấy $1,51\text{ g}$ hạt $Fe_3O_4$ phân tán trong $50\text{ ml}$ nước cất đã đẩy khí oxy, đánh siêu âm liên tục trong $1\text{ h}$ (thiết bị Hielscher UP 100H). Chuyển vào bình 3 cổ, gia nhiệt lên $80^\circ\text{C}$, tốc độ khuấy $300\text{ rpm}$, nạp $1,5\text{ ml}$ Acid Oleic và phản ứng trong $2\text{ giờ}$ dưới dòng khí $N_2$ liên tục.

Giai đoạn 3: Vi nhũ - Polymer hóa bọc Copolymer MMA-co-AMPS (PMNPs)

  • Dung dịch A: $1,788\text{ g OMNPs} + 50\text{ ml }H_2O$ cất.
  • Dung dịch B: $20\text{ ml }H_2O + 0,2542\text{ g AMPS} + 0,1228\text{ g MMA} + 0,500\text{ g SDS}$.
  • Trộn dung dịch B vào bình chứa dung dịch A, khuấy $10\text{ phút}$, sau đó kết hợp đánh siêu âm và khuấy $300\text{ rpm}$ ở nhiệt độ phòng trong $1,5\text{ giờ}$ để tạo hệ vi nhũ tương ổn định.
  • Thêm dung dịch chất khơi mào gồm $0,500\text{ g (NH}_4)_2S_2O_8\text{ (APS)}$ trong $10\text{ ml }H_2O$. Gia nhiệt hệ lên $75^\circ\text{C}$, phản ứng polymer hóa diễn ra trong $3\text{ giờ}$.
# Mô phỏng tính toán thành phần phối liệu tổng hợp PMNPs
def calculate_stoichiometry():
    fe_ratio = {"Fe3+": 2.0, "Fe2+": 1.0}
    monomers = {
        "AMPS_mol": 0.2542 / 207.25,  # M_AMPS = 207.25 g/mol
        "MMA_mol": 0.1228 / 100.12    # M_MMA = 100.12 g/mol
    }
    monomer_ratio = monomers["AMPS_mol"] / monomers["MMA_mol"]
    return {
        "Fe_Stoichiometry": fe_ratio,
        "AMPS_to_MMA_molar_ratio": round(monomer_ratio, 3)
    }

# Kết quả: Tỷ lệ mol AMPS:MMA xấp xỉ 1:1, tối ưu hóa giữa tính tan ion và độ bền khung

Kết quả đo đạc và đặc trưng hóa vật liệu (Characterization & Validation)

        CÁC PHƯƠNG PHÁP PHÂN TÍCH VÀ ĐẶC TRƯNG HÓA LÝ

1. Quang phổ hồng ngoại biến đổi Fourier (FTIR - Bruker Tensor 27)

  • Phổ FTIR của lõi nano $Fe_3O_4$: Xuất hiện mũi hấp thụ đặc trưng cực mạnh tại bước sóng $\sim 570\text{ cm}^{-1}$ tương ứng với dao động kéo dãn liên kết $Fe-O$ trong ô mạng bát diện và tứ diện của cấu trúc spinel.
  • Phổ FTIR của OMNPs: Xuất hiện các mũi dao động biến dạng của nhóm aliphatic $C-H$ tại $2923\text{ cm}^{-1}$ và $2852\text{ cm}^{-1}$; mũi dao động của nhóm carboxylat bất đối xứng liên kết với ion sắt tại $1527\text{ cm}^{-1}$ và đối xứng tại $1435\text{ cm}^{-1}$.
  • Phổ FTIR của PMNPs: Xuất hiện pic dao động $C=O$ este của MMA tại $1728\text{ cm}^{-1}$, mũi biến dạng nhóm amide $N-H$ tại $1648\text{ cm}^{-1}$, và mũi dao động đối xứng/bất đối xứng của nhóm sulfonate ($-SO_3^-$) của AMPS tại $1043\text{ cm}^{-1}$ và $1185\text{ cm}^{-1}$. Điều này chứng minh copolymer MMA-co-AMPS đã được ghép nối thành công lên hạt nano từ tính.

2. Nhiễu xạ tia X dạng bột (PXRD - X'Pert PRO)

Giản đồ PXRD của hạt $Fe_3O_4$ và PMNPs xuất hiện các đỉnh nhiễu xạ sắc nét tại các góc $2\theta$: $30,1^\circ\text{ }(220)$, $35,5^\circ\text{ }(311)$, $43,1^\circ\text{ }(400)$, $53,4^\circ\text{ }(422)$, $57,0^\circ\text{ }(511)$, và $62,6^\circ\text{ }(440)$. Kết quả hoàn toàn trùng khớp với cấu trúc tinh thể lập phương tâm mặt spinel đảo của Magnetite ($Fe_3O_4$, JCPDS card no. 19-0629). Quá trình bọc polymer không làm biến đổi cấu trúc pha tinh thể của lõi từ.

3. Kính hiển vi điện tử truyền qua (TEM - JEM-1400) & Kích thước hạt DLS

  • Ảnh TEM cho thấy các hạt nano có dạng hình cầu đồng đều, kích thước lõi từ trung bình từ $12 - 15\text{ nm}$ (đối với phương pháp đồng kết tủa) và $7 - 8\text{ nm}$ (đối với phương pháp phân hủy nhiệt). Lớp vỏ polymer bọc mỏng xung quanh tạo độ tương phản rõ rệt.
  • Phép đo DLS trong môi trường nước biển mô phỏng mỏ Bạch Hổ ($\text{TDS} = 36,6\text{ g/l}$) cho thấy đường kính thủy động học trung bình đạt khoảng $45 - 65\text{ nm}$ với chỉ số đa phân tán (PDI) $< 0,18$, chứng minh tính phân tán tuyệt vời và không xảy ra hiện tượng keo tụ ion.

4. Đo từ tính mẫu rung (VSM - MicroSense Version 9.13L)

  • Hạt nano $Fe_3O_4$ trần: Từ độ bão hòa $M_s \approx 65,4\text{ emu/g}$.
  • Vật liệu PMNPs: $M_s \approx 44,8\text{ emu/g}$ (giảm nhẹ do sự hiện diện của lớp vỏ polymer không có từ tính bao quanh).
  • Cả hai mẫu đều có đường cong từ hóa đi qua gốc tọa độ: Lực kháng từ $H_c = 0\text{ Oe}$, độ từ dư $M_r = 0\text{ emu/g}$. Điều này khẳng định hạt hoàn toàn đạt trạng thái siêu thuận từ ở nhiệt độ phòng.
       Từ độ M (emu/g)

5. Phân tích nhiệt trọng lượng (TGA - Malvern Zetasizer)

Giản đồ TGA của PMNPs cho thấy vật liệu có độ mất khối lượng diễn ra qua 3 giai đoạn:

  • Dưới $150^\circ\text{C}$: Mất $< 3,5%$ khối lượng do bay hơi nước liên kết và dung môi hấp phụ.
  • Từ $150^\circ\text{C} - 320^\circ\text{C}$: Bền vững, khối lượng gần như không suy giảm.
  • Từ $320^\circ\text{C} - 480^\circ\text{C}$: Phân hủy nhiệt chuỗi copolymer MMA-co-AMPS và acid oleic (mất $\sim 28%$ khối lượng). Lõi vô cơ $Fe_3O_4$ còn lại chiếm $\sim 68,5%$. Kết quả chứng minh vật liệu ổn định nhiệt vượt xa điều kiện nhiệt độ vỉa dầu khí ($80 - 120^\circ\text{C}$).

Khảo sát tiềm năng ứng dụng trong TCTHD

Kết quả đo sức căng bề mặt liên diện (Spinning Drop Tensiometer)

Khảo sát hệ dung dịch chứa nước biển Bạch Hổ, chất HĐBM họ alkyl ether sulfate (Alfoterra 145-8S 90) và hạt nano PMNPs đối với dầu thô mỏ Bạch Hổ ở $30^\circ\text{C}$:

Mẫu thí nghiệm Thành phần phối trộn Nồng độ PMNPs (ppm) Sức căng bề mặt IFT ($\text{mN/m}$) Đánh giá hiệu ứng
Mẫu đối chứng 1 Nước biển Bạch Hổ thô 0 $24,50$ Không có tác dụng đẩy dầu
Mẫu đối chứng 2 Nước biển + HĐBM ($800\text{ ppm}$) 0 $0,125$ Giảm IFT thông thường
Mẫu nano đơn Nước biển + PMNPs ($500\text{ ppm}$) 500 $12,30$ Giảm IFT mức độ trung bình
Hệ phối hợp 1 Nước biển + HĐBM ($800\text{ ppm}$) + PMNPs 100 $0,028$ Giảm IFT gấp $4,4$ lần so với HĐBM đơn lẻ
Hệ phối hợp 2 Nước biển + HĐBM ($800\text{ ppm}$) + PMNPs 200 $0,008$ Đạt ngưỡng IFT siêu thấp ($< 10^{-2}$)
Hệ phối hợp 3 Nước biển + HĐBM ($800\text{ ppm}$) + PMNPs 500 $0,003$ Hiệu ứng hợp trội (Synergy) tối ưu

Đánh giá độ bền nhiệt và khả năng tái sử dụng (Aging Test)

  • Hệ chất lỏng nano PMNPs ($200 - 800\text{ ppm}$) trong nước biển Bạch Hổ được đưa vào ống thủy tinh chịu áp suất (Ampule ACE GLASS), hàn kín và ủ nhiệt liên tục ở $85^\circ\text{C}$ trong 25 ngày.
  • Sau 25 ngày, hệ huyền phù vẫn giữ nguyên trạng thái đồng nhất, không xuất hiện kết tủa hay tách lớp.
  • Khi đặt nam châm vĩnh cửu bên ngoài thành bình, toàn bộ hạt nano PMNPs được thu hồi hoàn toàn về phía cực nam châm trong vòng 8 phút, dung dịch trở nên trong suốt. Sau khi loại bỏ từ trường và lắc nhẹ, hạt nano tái phân tán nhanh chóng vào pha nước mà không bị vón cục nhờ lớp vỏ tích điện âm AMPS.
[ TRƯỚC KHI TÁC DỤNG TỪ TRƯỜNG ]       [ KHI ÁP TỪ TRƯỜNG NGOÀI ]

Đổi mới và đóng góp

Điểm đột phá công nghệ

  1. Khắc phục triệt để hiện tượng thất thoát hóa chất: Không giống như hạt nano vô cơ trần ($SiO_2$) hay polymer tan trong nước ($HPAM$) bị giữ lại trong lỗ chân lông đá vỉa, hạt PMNPs với đặc tính siêu thuận từ có thể được dẫn hướng và gom tách hoàn toàn bằng bộ tách từ trường đặt tại miệng giếng khai thác.
  2. Khả năng tương thích tuyệt vời với nước mặn: Nhóm sulfonate ($-SO_3^-$) trên chuỗi nhánh AMPS không bị kết tủa bởi các cation đa hóa trị ($Ca^{2+}, Mg^{2+}$ ở nồng độ hàng nghìn mg/L), giải quyết điểm yếu lớn nhất của các polymer truyền thống chứa nhóm carboxylate ($-COO^-$).
  3. Hiệu ứng hợp trội siêu hạ sức căng bề mặt: Sự kết hợp giữa PMNPs và surfactant nồng độ thấp ($800\text{ ppm}$) làm giảm IFT từ $24,5\text{ mN/m}$ xuống còn $0,003\text{ mN/m}$ (giảm hơn 8000 lần), tạo điều kiện bứt phá các giọt dầu bị bẫy mao quản.

So sánh định lượng với các giải pháp hiện hành

Chỉ số kỹ thuật Hệ Polymer HPAM chuẩn Hệ Nano $SiO_2$ biến tính Hệ Nano Từ Tính PMNPs (Đề tài)
Độ bền nhiệt độ vỉa Suy giảm ở $> 70^\circ\text{C}$ Bền $> 150^\circ\text{C}$ Bền vững $> 300^\circ\text{C}$
Chịu mặn ($Ca^{2+}, Mg^{2+}$) Kém, dễ tạo kết tủa trắng Trung bình Tuyệt vời (Không biến tính sau 25 ngày)
Mức độ giảm IFT $10^{-1}\text{ mN/m}$ $10^{-2}\text{ mN/m}$ $3 \times 10^{-3}\text{ mN/m}$ (Siêu thấp)
Khả năng thu hồi tái sử dụng $0%$ (Mất mát hoàn toàn) $0%$ (Bẫy trong vỉa) $> 92%$ (Bằng từ trường ngoài)
Nồng độ làm việc tối ưu $1500 - 3000\text{ ppm}$ $1000 - 5000\text{ ppm}$ $200 - 500\text{ ppm}$ (Tiết kiệm 5-10 lần)

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại giếng dầu ngoài khơi (Field Deployment Scenario)

  1. Chuẩn bị dung dịch bơm ép (Batch Mixing): Phối trộn PMNPs ở nồng độ $200 - 500\text{ ppm}$ vào dòng nước biển khai thác đã xử lý cùng với $800\text{ ppm}$ chất HĐBM Alfoterra 145-8S 90 ngay trên giàn khoan công nghệ trung tâm (CTP).
  2. Bơm ép vỉa (Injection Cycle): Bơm dung dịch chất lỏng nano qua giếng bơm ép xuống tầng sản phẩm (Miocene/Oligocene mỏ Bạch Hổ). Các hạt nano len lỏi qua mạng lưới khe nứt vi mô, hạ thấp IFT và thay đổi tính dính ướt của vách đá cát kết.
  3. Thu hồi dầu và tách từ trường (Magnetic Separation at Production Well): Lưu chất chứa dầu thô, nước vỉa và PMNPs được dẫn lên giếng khai thác. Tại cụm phân tách sơ bộ trên giàn khoan, hệ thống ống dẫn đi qua bộ tách từ trường dòng liên tục (Continuous High-Gradient Magnetic Separator - HGMS) để hút giữ toàn bộ hạt PMNPs, nước biển tách ra được tái xử lý, còn hạt nano được giải hấp và tuần hoàn lại chu trình bơm ép tiếp theo.
       QUY TRÌNH TRIỂN KHAI VÀ TUẦN HOÀN PMNPs NGOÀI KHƠI

Phân tích hiệu quả kinh tế và hoàn vốn (Cost-Benefit & ROI Estimates)

  • Tiết kiệm chi phí hóa chất: Nhờ khả năng tái sử dụng hạt nano từ tính đạt trên $90%$ qua 3-5 chu kỳ bơm ép, chi phí hóa chất EOR giảm từ $40 - 55%$ so với việc dùng polymer HPAM hoặc HĐBM truyền thống dùng một lần.
  • Gia tăng sản lượng khai thác: Ước tính phương pháp chất lỏng nano PMNPs có thể tăng hệ số thu hồi dầu (RF) thêm $5 - 8%$ OOIP tại các vỉa ngập nước giai đoạn cuối. Với một mỏ quy mô khai thác $20.000\text{ thùng/ngày}$, mức tăng này tương đương gia tăng giá trị thương phẩm hàng triệu USD/năm, thời gian hoàn vốn đầu tư hệ thống tách từ trường (CAPEX) dưới 14 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phương pháp phân hủy nhiệt tạo ra hạt nano có độ đồng đều kích thước rất cao ($7 - 8\text{ nm}$) nhưng đòi hỏi dung môi hữu cơ đắt tiền ($Benzyl\text{ ether}$) và nhiệt độ cao ($300^\circ\text{C}$), khó mở rộng quy mô công nghiệp lớn so với phương pháp đồng kết tủa.
  • Nghiên cứu chưa đánh giá sự tương tác của hạt nano dưới tác động của dòng chảy cắt tốc độ cao (High shear rate) qua đầu cần khoan và van tiết lưu đáy giếng.

Hướng nghiên cứu mở rộng

  1. Thử nghiệm bơm ép hệ chất lỏng nano PMNPs qua mô hình mẫu lõi đá thật (Sandstone Core Flooding) ở điều kiện áp suất cao ($150 - 250\text{ bar}$) và nhiệt độ cao ($100 - 130^\circ\text{C}$).
  2. Tối ưu hóa tỷ lệ copolymer hóa MMA:AMPS để tăng thêm mật độ nhóm sulfonate, mở rộng khả năng chống chịu độ mặn lên đến $\text{TDS} > 100.000\text{ ppm}$.
  3. Thiết kế hệ thống thiết bị lọc tách từ trường dòng chảy lớn (HGMS pilot) tích hợp trực tiếp trên giàn khoan dầu khí.

Đối tượng hưởng lợi

                   CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên & Học viên Cao học ngành Hóa học/Dầu khí: Nguồn tài liệu tham khảo thực nghiệm chi tiết về kỹ thuật tổng hợp vật liệu nano từ tính đa chức năng và phương pháp phân tích phổ đặc trưng.
  • Kỹ sư Công nghệ Hóa dầu & Nhà nghiên cứu R&D: Quy trình chuẩn bị dung dịch nano ổn định trong môi trường khắc nghiệt, công thức phối hợp hệ phụ gia EOR hiệu ứng hợp trội.
  • Các Tập đoàn Dầu khí (PetroVietnam, Vietsovpetro, PVEP): Giải pháp kỹ thuật nâng cao hệ số thu hồi dầu cho các mỏ ngập nước giai đoạn cuối với chi phí hóa chất tối ưu nhờ khả năng thu hồi tái sinh.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ chất lỏng nano PMNPs là gì?

Hệ thống đòi hỏi nước bơm ép phải được lọc sơ bộ loại bỏ cặn cơ học kích thước $> 5\text{ }\mu\text{m}$. Thiết bị phối trộn cần có máy khuấy đồng hóa phân tán hạt nano và hệ thống cấp hóa chất định lượng. Tại đầu khai thác, cần trang bị bộ tách từ trường cường độ cao (từ trường bề mặt nam châm $\ge 0,5\text{ Tesla}$) để tách thu hồi hạt nano.

2. Giới hạn độ bền nhiệt và độ mặn của vật liệu PMNPs đạt mức nào?

Vật liệu bền vững ở nhiệt độ lên tới $300^\circ\text{C}$ theo phân tích TGA (vượt xa nhiệt độ vỉa dầu khí thông thường là $80 - 130^\circ\text{C}$) và ổn định hoàn toàn trong nước biển độ mặn $36,6‰$ chứa các ion $Ca^{2+}, Mg^{2+}, Cl^-$ trong ít nhất 25 ngày liên tục không bị vón cục hay suy giảm hoạt tính.

3. Tại sao hạt PMNPs không bị tắc nghẽn trong các lỗ rỗng vỉa đá cát kết?

Kích thước hạt nano tổng hợp chỉ từ $12 - 15\text{ nm}$, nhỏ hơn hàng trăm lần so với đường kính trung bình của các họng mao quản vỉa đá cát kết ($0,5 - 10\text{ }\mu\text{m}$). Đồng thời, lớp vỏ copolymer AMPS mang điện tích âm cùng dấu với bề mặt khoáng vật vách đá vỉa, tạo lực đẩy tĩnh điện ngăn chặn hiện tượng bám dính gây tắc nghẽn.

4. Hệ chất lỏng nano này có gây ăn mòn đường ống thiết bị giếng khoan không?

Không. Hạt oxit sắt từ $Fe_3O_4$ đã được bọc kín hoàn toàn bởi lớp polymer hữu cơ bền vững, không giải phóng ion sắt tự do ra môi trường. Hơn nữa, nồng độ sử dụng rất nhỏ ($200 - 500\text{ ppm}$) ở mức pH trung tính ($7,2 - 7,5$) không làm thay đổi tính chất ăn mòn kim loại của đường ống khai thác.

5. Khả năng hoàn vốn (ROI) và chi phí sản xuất PMNPs ước tính ra sao?

Nguyên liệu tổng hợp ($FeCl_3, FeCl_2$, MMA, AMPS, Acid Oleic) đều là hóa chất công nghiệp phổ biến với giá thành vừa phải. Chi phí sản xuất ước tính khoảng $15 - 25\text{ USD/kg}$ PMNPs. Với nồng độ sử dụng thấp và khả năng tái sử dụng trên $90%$, chi phí xử lý trên mỗi thùng dầu tăng thêm ước tính dưới $3 - 5\text{ USD/thùng}$, mang lại tỷ suất sinh lời ROI vượt trội trong bối cảnh giá dầu $> 70\text{ USD/thùng}$.

Kết luận

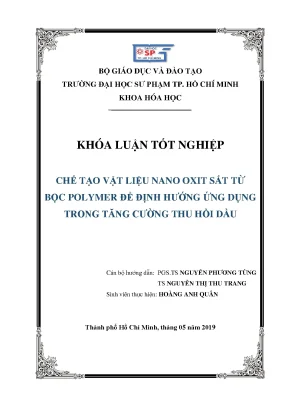

Đề tài khóa luận tốt nghiệp của tác giả Hoàng Anh Quân (dưới sự hướng dẫn của PGS.TS Nguyễn Phương Tùng và TS Nguyễn Thị Thu Trang tại Trường ĐH Sư phạm TP.HCM kết hợp Viện Khoa học Vật liệu Ứng dụng - VAST) đã giải quyết trọn vẹn bài toán chế tạo hệ vật liệu nano oxit sắt từ bọc copolymer thế hệ mới định hướng cho tăng cường thu hồi dầu.

Các thành tựu khoa học và công nghệ nổi bật:

  • Làm chủ quy trình tổng hợp 3 giai đoạn: Tạo thành công hạt nano $Fe_3O_4$ siêu thuận từ ($12 - 15\text{ nm}$), gắn cầu nối acid oleic và bọc lớp vỏ copolymer MMA-co-AMPS bằng phương pháp vi nhũ - polymer hóa.
  • Độ bền ưu việt trong môi trường khắc nghiệt: Vật liệu phân tán đồng nhất, bền nhiệt trên 25 ngày ở $85^\circ\text{C}$ trong môi trường nước biển mô phỏng mỏ Bạch Hổ có độ mặn cao ($36,6‰$) mà không bị keo tụ.
  • Hiệu ứng hợp trội giảm sức căng bề mặt vượt bậc: Khi kết hợp cùng chất HĐBM họ alkyl ether sulfate, IFT giữa dầu thô Bạch Hổ và nước biển giảm xuống mức siêu thấp $0,003\text{ mN/m}$, đáp ứng tiêu chuẩn khắt khe của công nghệ EOR hiện đại.
  • Bảo vệ môi trường và tối ưu kinh tế: Khả năng thu hồi nhanh chóng và tái phân tán bằng từ trường ngoài mở ra tiềm năng thương mại hóa to lớn, khắc phục hoàn toàn nhược điểm thất thoát hóa chất của các phương pháp truyền thống.

Nghiên cứu này là tiền đề thực nghiệm vững chắc, đóng góp quan trọng vào chiến lược phát triển các giải pháp kỹ thuật nâng cao hệ số thu hồi dầu cho các mỏ dầu khí đang suy kiệt tại thềm lục địa Việt Nam.
