Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của ngành công nghiệp quang điện tử và màn hình cảm ứng đang thúc đẩy nhu cầu tìm kiếm các vật liệu màng mỏng dẫn điện trong suốt thế hệ mới. Trong các hệ vật liệu tiềm năng, màng màng mỏng oxit kẽm (ZnO) thu hút sự quan tâm vượt bậc nhờ trữ lượng nguyên liệu dồi dào, thân thiện với môi trường và giá thành chế tạo chỉ bằng khoảng 30% đến 40% so với màng mỏng dẫn điện truyền thống Indium Tin Oxide (ITO). Về mặt vật lý, oxit kẽm sở hữu độ rộng vùng cấm thẳng lớn khoảng 3.37 eV cùng năng lượng liên kết exciton đạt 60 meV ở nhiệt độ phòng, cho phép tạo ra các linh kiện phát quang và thu nhận ánh sáng hiệu suất cao.

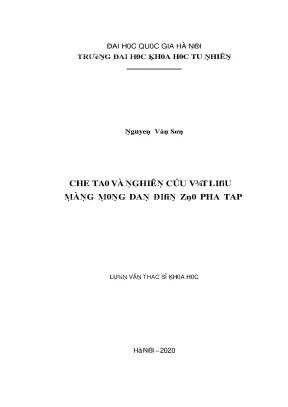

Tuy nhiên, việc kiểm soát và tối ưu hóa đồng thời tính dẫn điện và độ truyền quang của ZnO vẫn là một thách thức kỹ thuật lớn. Luận văn thạc sĩ chuyên ngành Vật lý Chất rắn được thực hiện tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2020 đã giải quyết trọng tâm bài toán này. Đề tài tập trung nghiên cứu quy trình công nghệ chế tạo, khảo sát đặc trưng cấu trúc vi mô, tính chất điện và tính chất quang của màng mỏng oxit kẽm pha tạp hai nguyên tố đại diện là đồng (Cu) và silic (Si). Mục tiêu cốt lõi là xác định ngưỡng nồng độ pha tạp tối ưu nhằm đạt được độ dẫn điện cao với điện trở suất đạt mức xấp xỉ 2 x 10^-3 Ohm.cm, đồng thời duy trì độ truyền qua quang học vượt trên 80% trong dải ánh sáng khả kiến. Nghiên cứu mang ý nghĩa thực tiễn lớn trong việc nội địa hóa quy trình công nghệ chế tạo màng dẫn điện trong suốt ứng dụng cho pin mặt trời và diode phát quang tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết vùng năng lượng của chất bán dẫn vùng cấm thẳng và lý thuyết pha tạp bán dẫn vùng cấm rộng. Tinh thể ZnO tự nhiên kết tinh chủ yếu ở cấu trúc lục giác wurtzite thuộc nhóm không gian P63mc, với hai hằng số mạng đặc trưng a khoảng 3.2501 Angstrom và c khoảng 5.2071 Angstrom. Vùng hóa trị của vật liệu được hình thành từ trạng thái 2p của oxy kết hợp với trạng thái 3d của kẽm, trong khi vùng dẫn chủ yếu được tạo nên bởi orbital 4s của kẽm.

Về cơ chế dẫn điện, ZnO không pha tạp thể hiện tính bán dẫn loại n tự nhiên do sự tồn tại của các sai hỏng mạng nội tại như nút khuyết oxy và nguyên tử kẽm xen kẽ. Khi đưa tạp chất đồng (Cu) vào mạng tinh thể, ion Cu thay thế vị trí của ion Zn2+ với hai trạng thái hóa trị Cu+ và Cu2+, đóng vai trò như các mức acceptor bù trừ điện tử, từ đó có khả năng chuyển đổi tính chất bán dẫn từ loại n sang loại p. Ngược lại, khi pha tạp silic (Si), ion Si3+ hoặc Si4+ thay thế vị trí Zn2+ tạo ra các mức donor nằm sát đáy vùng dẫn. Dưới kích thích nhiệt ở 300 K, các điện tử từ mức donor dễ dàng chuyển tiếp lên vùng dẫn, làm gia tăng mật độ hạt tải tự do từ mức 10^16 cm^-3 lên trên 10^19 cm^-3, làm tăng mạnh độ dẫn điện theo mô hình dẫn Drude kết hợp hiệu ứng dời mức Burstein-Moss.

Phương pháp nghiên cứu

Nghiên cứu áp dụng quy trình thực nghiệm toàn diện từ tổng hợp vật liệu khối đến lắng đọng màng mỏng và phân tích đặc tính cấu trúc:

  • Chế tạo mẫu gốm bia: 8 mẫu gốm ZnO:Cu (nồng độ từ 0.31% đến 4% khối lượng) và ZnO:Si (nồng độ 1%, 2%, 4% khối lượng) cùng mẫu đối chứng ZnO nguyên chất được tổng hợp bằng phương pháp phản ứng pha rắn. Bột tiền chất (CH3COO)2Cu.H2O, dung dịch TEOS và bột ZnO được nghiền trộn trong cối mã não liên tục suốt 8 giờ, sau đó ép thủy lực và thiêu kết ở nhiệt độ 1200 °C trong 5 giờ bằng lò nung Nabertherm.
  • Kỹ thuật tạo màng: Chế tạo màng mỏng ZnO:Cu bằng phương pháp Phún xạ catot xoay chiều tần số vô tuyến (RF Magnetron Sputtering) với công suất thay đổi từ 100 W đến 175 W, áp suất khí Argon duy trì ở 0.5 Pa. Màng mỏng ZnO:Si được lắng đọng bằng phương pháp Lắng đọng chùm xung điện tử (Pulsed Electron Deposition - PED) với thế gia tốc 15 keV, năng lượng xung cao, áp suất khí Oxy khoảng 0.67 Pa và tổng số xung bắn phá là 10000 xung trên đế thủy tinh và phiến Si.
  • Phương pháp phân tích: Cấu trúc tinh thể được xác định bằng phương pháp nhiễu xạ tia X (XRD); hình thái bề mặt và kích thước hạt được quan sát qua kính hiển vi điện tử quét (SEM) và kính hiển vi lực nguyên tử (AFM); thành phần nguyên tố xác định bằng phổ tán xạ năng lượng tia X (EDS); dao động mạng khảo sát qua phổ tán xạ Raman; tính chất quang đánh giá bằng phổ truyền qua UV-Vis dải bước sóng 300 đến 900 nm; thông số điện trở bề mặt được đo chính xác bằng hệ đo bốn mũi dò tiêu chuẩn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã làm sáng tỏ nhiều quy luật biến đổi quan trọng về cấu trúc và tính chất vật lý của hệ vật liệu:

  • Đặc trưng cấu trúc tinh thể: Giản đồ XRD cho thấy tất cả các màng ZnO:Cu và ZnO:Si đều kết tinh đơn pha theo cấu trúc lục giác wurtzite và định hướng phát triển ưu tiên mạnh theo trục c vuông góc với mặt đế dọc theo hướng (002) tại góc 2theta khoảng 34.4 độ. Kích thước hạt tinh thể trung bình của màng ZnO:Cu dao động trong khoảng 20 nm đến 28 nm, trong khi màng ZnO:Si đạt kích thước hạt từ 23 nm đến 30 nm với độ nhám bề mặt RMS dưới 5 nm.
  • Độ truyền qua và dịch chuyển vùng cấm: Phổ truyền qua UV-Vis ghi nhận độ trong suốt quang học xuất sắc trong vùng khả kiến (400 - 750 nm), đạt từ 75% đến trên 85% đối với màng ZnO:Cu và vượt trên 80% đối với hệ màng ZnO:Si. Bờ hấp thụ cơ bản dịch chuyển rõ rệt về phía bước sóng ngắn khi pha tạp Si, làm độ rộng vùng cấm Eg mở rộng từ 3.37 eV (mẫu thuần) lên 3.41 eV ở mẫu ZnO:Si 1% do hiệu ứng dịch chuyển Burstein-Moss.
  • Độ dẫn điện tối ưu: Điện trở suất của màng giảm mạnh hơn 8 bậc độ lớn so với mẫu ZnO thuần (vốn có điện trở suất xấp xỉ 10^6 Ohm.cm). Cụ thể, màng ZnO:Cu 1.23% phún xạ ở công suất 150 W đạt điện trở suất thấp 3.2 x 10^-3 Ohm.cm; màng ZnO:Si 1% chế tạo bằng PED đạt điện trở bề mặt tối ưu 88 Ohm/sq tương ứng với điện trở suất đạt khoảng 2 x 10^-3 Ohm.cm.

Thảo luận kết quả

Khi phân tích mối quan hệ giữa nồng độ pha tạp và điện trở suất, dữ liệu có thể được minh họa trực quan qua biểu đồ đường biểu diễn sự biến thiên của điện trở bề mặt theo nồng độ Si. Ở nồng độ pha tạp 1% Si, các ion Si thế chỗ hiệu quả cho Zn2+, giải phóng lượng lớn điện tử tự do vào vùng dẫn. Tuy nhiên, khi tăng nồng độ Si lên 2% và 4%, điện trở bề mặt lại tăng dần từ 88 Ohm/sq lên 233 Ohm/sq và 425 Ohm/sq. Nguyên nhân được giải thích là do vượt quá giới hạn hòa tan chất rắn của Si trong mạng ZnO, dẫn đến sự xuất hiện của các pha oxit silic vô định hình phân bố tại biên hạt. Các pha này hoạt động như những tâm bẫy hạt tải và làm gia tăng mạnh sự tán xạ biên hạt, làm suy giảm độ linh động của điện tử tự do.

Bên cạnh đó, khảo sát quá trình ủ nhiệt sau lắng đọng mang lại thông tin công nghệ then chốt. Khi ủ nhiệt mẫu ZnO:Si ở 300 °C trong không khí suốt 30 phút hoặc ở 400 °C trong môi trường khí oxy suốt 2 giờ, điện trở bề mặt của các màng pha tạp đều tăng vọt lên mức hàng trăm kOhm/sq. Dữ liệu bảng thống kê so sánh trước và sau ủ nhiệt chỉ ra rằng nguyên tử oxy từ môi trường đã khuếch tán sâu vào màng, điền đầy vào các nút khuyết oxy (vốn là các donor tự nhiên), đồng thời kích hoạt quá trình tái sắp xếp biên hạt tạo thêm các tâm tán xạ mới. Kết quả này khẳng định rằng để duy trì độ dẫn điện cao cho màng dẫn trong suốt, quá trình xử lý nhiệt bắt buộc phải được kiểm soát trong môi trường khí trơ hoặc chân không cao.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm, luận văn đưa ra 4 khuyến nghị và giải pháp công nghệ mang tính định hướng:

  1. Chuẩn hóa công nghệ gia nhiệt đế trong kỹ thuật PED: Cần lắp đặt và hiệu chỉnh hệ thống kiểm soát nhiệt độ đế từ 150 °C đến 250 °C trong quá trình lắng đọng màng ZnO:Si. Mục tiêu là nâng cao độ linh động của hạt tải vượt ngưỡng 35 cm^2/V.s và cải thiện độ đồng nhất màng, thực hiện bởi nhóm nghiên cứu chuyên trách trong khung thời gian 6 tháng tới.
  2. Tối ưu hóa quy trình ủ nhiệt trong môi trường khí khử: Tiến hành thiết lập chế độ ủ nhiệt màng mỏng trong môi trường hỗn hợp khí N2 hoặc Ar/H2 ở dải nhiệt độ 300 °C đến 350 °C nhằm duy trì điện trở suất ổn định dưới mức 10^-3 Ohm.cm, do các phòng thí nghiệm vật liệu bán dẫn chủ trì trong vòng 12 tháng.
  3. Mở rộng nghiên cứu đồng pha tạp (Co-doping): Nghiên cứu kết hợp đồng thời pha tạp kim loại nhóm III và nhóm IV (như Al-Si hoặc Ga-Cu) nhằm đạt được mật độ hạt tải ổn định trên 10^20 cm^-3, do các cơ sở nghiên cứu và trường đại học trọng điểm triển khai trong lộ trình 2024 - 2026.
  4. Thử nghiệm tích hợp màng ZnO:Si vào pin mặt trời: Đẩy mạnh hợp tác chuyển giao công nghệ giữa trường đại học và các doanh nghiệp sản xuất linh kiện quang điện tử để đưa màng ZnO:Si 1% vào thử nghiệm làm lớp tiếp xúc trong suốt (TCO), hướng tới cắt giảm khoảng 25% đến 30% chi phí sản xuất cell quang điện trước năm 2027.

Đối tượng nên tham khảo luận văn

Nội dung học thuật và quy trình thực nghiệm của luận văn mang lại giá trị tham khảo thiết thực cho 4 nhóm đối tượng:

  • Học viên cao học và nghiên cứu sinh ngành Khoa học Vật liệu: Cung cấp tài liệu tham khảo chi tiết về quy trình tổng hợp mẫu gốm, kỹ thuật vận hành hệ lắng đọng màng mỏng chân không và phương pháp xử lý dữ liệu nhiễu xạ XRD, quang phổ UV-Vis và phép đo bốn mũi dò.
  • Kỹ sư nghiên cứu và phát triển (R&D) trong ngành Quang điện tử: Ứng dụng trực tiếp thông số công nghệ phún xạ RF và kỹ thuật xung điện tử để phát triển các lớp màng dẫn điện trong suốt có độ truyền qua trên 80% cho màn hình cảm ứng, tấm nền LED và cảm biến quang.
  • Giảng viên và nhà khoa học chuyên ngành Vật lý Bán dẫn: Bổ sung tư liệu giảng dạy thực chứng về hiện tượng sai hỏng mạng tinh thể, cơ chế pha tạp bán dẫn vùng cấm rộng và sự biến đổi hằng số mạng do hiệu ứng thay thế ion.
  • Doanh nghiệp và chuyên gia công nghệ năng lượng tái tạo: Tham khảo giải pháp thay thế vật liệu ITO đắt đỏ bằng oxit kẽm pha tạp với chi phí nguyên liệu thấp hơn đáng kể, tạo tiền đề nâng cao năng lực cạnh tranh cho sản phẩm pin quang điện màng mỏng.

Câu hỏi thường gặp

Tại sao oxit kẽm pha tạp được đánh giá là vật liệu thay thế hoàn hảo cho màng ITO truyền thống?
Oxit kẽm sở hữu vùng cấm rộng 3.37 eV cho phép đạt độ truyền qua trên 80% trong vùng ánh sáng khả kiến. Đặc biệt, trữ lượng kẽm trong vỏ trái đất dồi dào hơn Indium hàng nghìn lần, không độc hại và giúp giảm giá thành sản xuất màng dẫn điện trong suốt tới hơn 50% trong sản xuất quy mô công nghiệp.

Ngưỡng nồng độ pha tạp silic tối ưu cho màng dẫn điện ZnO là bao nhiêu?
Kết quả thực nghiệm xác định nồng độ pha tạp tối ưu là 1% khối lượng Si. Ở tỷ lệ này, ion Si3+ thay thế hiệu quả ion Zn2+ để cung cấp hạt tải tự do, giúp điện trở bề mặt đạt mức thấp nhất 88 Ohm/sq và điện trở suất đạt khoảng 2 x 10^-3 Ohm.cm trước khi bị hiện tượng phân tách pha ở các nồng độ cao hơn.

Quá trình ủ nhiệt trong môi trường oxy ảnh hưởng thế nào đến độ dẫn của màng?
Ủ nhiệt ở nhiệt độ 400 °C trong môi trường khí oxy làm tăng mạnh điện trở bề mặt màng ZnO:Si từ 88 Ohm/sq lên hơn 70 kOhm/sq. Nguyên nhân là các phân tử oxy khuếch tán vào màng điền đầy các nút khuyết oxy mang điện dương, làm triệt tiêu mật độ điện tử tự do và tái cấu trúc biên hạt.

Phương pháp Lắng đọng chùm xung điện tử (PED) có ưu thế gì so với Phún xạ thông thường?
Phương pháp PED sử dụng chùm electron năng lượng cao 15 keV với mật độ dòng điện tức thời lên đến 1000 A trong xung 100 ns. Kỹ thuật này giúp bóc bay vật liệu trực tiếp từ bia gốm mà không cần tạo môi trường plasma khí nén phức tạp, giữ nguyên vẹn tỷ lệ hợp thức của vật liệu đích lên bề mặt đế màng mỏng.

Độ truyền qua quang học trên 80% có ý nghĩa gì đối với ứng dụng thực tế?
Độ truyền qua trên 80% trong dải 400 nm đến 750 nm đảm bảo cho phần lớn ánh sáng mặt trời hoặc ánh sáng phát quang đi xuyên qua lớp điện cực mà không bị hấp thụ hao phí, tối đa hóa hiệu suất chuyển đổi năng lượng của pin mặt trời và tăng cường độ sáng cho màn hình hiển thị.

Kết luận

  • Tổng hợp thành công hệ vật liệu: Đã chế tạo hoàn chỉnh các mẫu gốm và màng mỏng ZnO:Cu (nồng độ 0.31% đến 4%) bằng phương pháp phún xạ RF và ZnO:Si (nồng độ 1% đến 4%) bằng phương pháp PED với chất lượng tinh thể cao.
  • Xác lập cấu trúc wurtzite hoàn chỉnh: Toàn bộ các màng mỏng đều định hướng phát triển ưu tiên theo trục c dọc theo hướng mạng (002), kích thước hạt tinh thể nano đồng đều trong khoảng 20 nm đến 30 nm.
  • Tối ưu hóa tính chất quang - điện: Đạt được độ truyền qua quang học vượt trên 80% trong dải khả kiến và điện trở suất thấp đạt ngưỡng 2 x 10^-3 Ohm.cm ở màng ZnO:Si 1% và 3.2 x 10^-3 Ohm.cm ở màng ZnO:Cu 1.23%.
  • Làm rõ cơ chế ảnh hưởng nhiệt: Chứng minh hiện tượng suy giảm độ dẫn khi ủ nhiệt trong không khí và oxy ở 300 °C đến 400 °C do sự bù trừ nút khuyết oxy và tán xạ biên hạt.
  • Định hướng phát triển giai đoạn tiếp theo: Cần mở rộng nghiên cứu kiểm soát nhiệt độ đế lắng đọng và thử nghiệm đồng pha tạp nhằm hoàn thiện quy trình công nghệ chế tạo linh kiện quang điện tử hiệu năng cao trước năm 2025.
