Tổng quan về luận án

Nghiên cứu và phát triển vật liệu tiên tiến có khả năng kiểm soát sóng điện từ là một trong những trụ cột then chốt của khoa học vật liệu và kỹ thuật vi sóng hiện đại. Kể từ dự đoán lý thuyết mang tính cách mạng của Victor Veselago (1968) về môi trường có chiết suất âm ($n < 0$) đồng thời sở hữu độ điện thẩm âm ($\varepsilon < 0$) và độ từ thẩm âm ($\mu < 0$), cùng các thực nghiệm đột phá của John Pendry (1996, 1999) và David R. Smith (2000), vật liệu biến hóa (Metamaterials - MMs) đã mở ra kỷ nguyên mới trong việc điều khiển sóng điện từ vượt qua các giới hạn tự nhiên. Năm 2008, Nathan I. Landy và các cộng sự đã tạo ra bước ngoặt khi công bố cấu trúc vật liệu biến hóa hấp thụ tuyệt đối sóng điện từ (Metamaterial Perfect Absorbers - MPAs), mở đường cho các nghiên cứu về cấu trúc hấp thụ siêu mỏng có chiều dày hình học nhỏ hơn bước sóng hàng chục đến hàng trăm lần.

                  +----------------------------------------------+
                  |  CẤU TRÚC VẬT LIỆU BIẾN HÓA HẤP THỤ (MPA)    |
                  +----------------------------------------------+
                                         |
         +-------------------------------+-------------------------------+
         |                                                               |
         v                                                               v
+----------------------------------+            +----------------------------------+
|   HIỆU ỨNG BẤT ĐỐI XỨNG HÌNH HỌC  |            |   TÍCH HỢP POLYMER ĐỘ DẪN THẤP   |
+----------------------------------+            +----------------------------------+
| - Phá vỡ đối xứng ô cơ sở đơn lẻ |            | - Thay thế / kết hợp kim loại    |
| - Kích thích tương tác trường gần|            | - Phối hợp trở kháng liên tục    |
| - Phân tách mode cộng hưởng đa dải|           | - Tiêu tán tổn hao dải siêu rộng |
+----------------------------------+            +----------------------------------+
         |                                                               |
         +-------------------------------+-------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  | BĂNG TẦN HẤP THỤ RỘNG VÙNG GHz (2 - 18 GHz)   |
                  |  Hấp thụ > 90% - 99.9%, Góc tới rộng (0-50°) |
                  +----------------------------------------------+

Tuy nhiên, rào cản cốt lõi của các MPA truyền thống nằm ở nguyên lý cộng hưởng hẹp (narrow-band resonance), khiến dải tần số hoạt động bị hạn chế nghiêm trọng ($\text{FWHM} < 5%$). Để mở rộng băng thông hoặc tạo ra nhiều đỉnh hấp thụ, các thiết kế kinh điển thường phải xếp chồng đa lớp (multi-layer stacking) hoặc mở rộng kích thước siêu ô cơ sở (super-cell), dẫn đến sự gia tăng đáng kể về độ dày vật lý, trọng lượng và độ phức tạp trong chế tạo. Bên cạnh đó, tính bất đẳng hướng (anisotropy) và sự suy giảm hiệu suất ở góc tới lớn làm hạn chế khả năng ứng dụng thực tế trên các bề mặt khí tài quân sự hoặc hệ thống viễn thông.

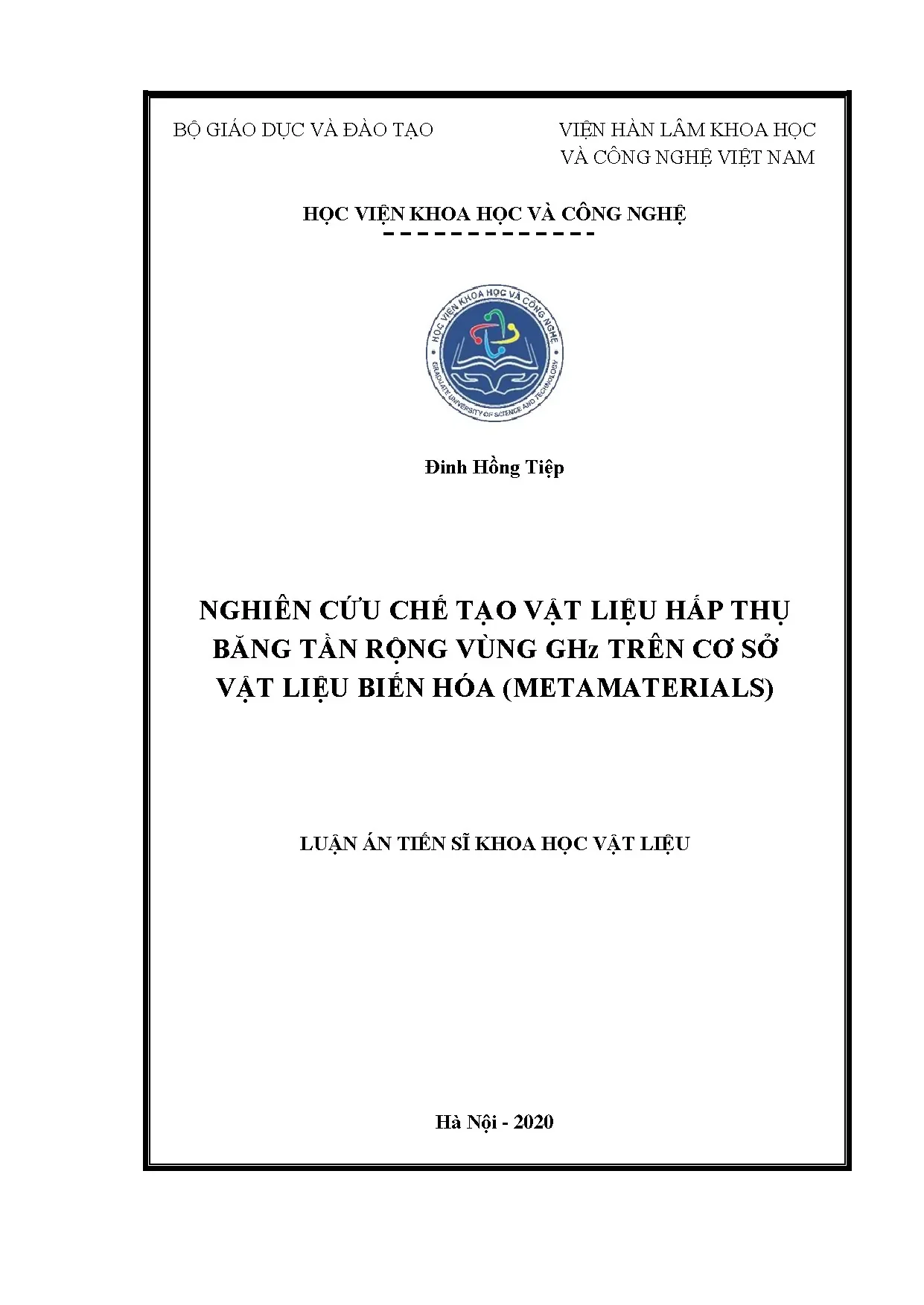

Luận án tiến sĩ khoa học vật liệu chuyên ngành Vật liệu điện tử (Mã số: 9.23) của Nghiên cứu sinh Đinh Hồng Tiệp, dưới sự hướng dẫn khoa học của GS. Vũ Đình Lãm tại Học viện Khoa học và Công nghệ – Viện Hàn lâm Khoa học và Công nghệ Việt Nam (2020), mang tiêu đề: "Nghiên cứu chế tạo vật liệu hấp thụ băng tần rộng vùng GHz trên cơ sở vật liệu biến hóa (Metamaterials)". Luận án đã giải quyết trực diện research gap về sự đánh đổi giữa kích thước siêu mỏng và độ rộng băng thông hấp thụ thông qua hai cơ chế đột phá: (1) kỹ thuật phá vỡ tính đối xứng hình học trong ô cơ sở đơn lẻ nhằm kích thích các mode cộng hưởng bậc cao, và (2) tích hợp vật liệu polymer dẫn độ dẫn thấp nhằm mở rộng dải tần hấp thụ liên tục.

Nghiên cứu thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  • Câu hỏi nghiên cứu 1 (RQ1): Bằng cơ chế vật lý nào sự phá vỡ tính đối xứng trong các cấu trúc cộng hưởng đồng trục (RD, SRD) và cấu trúc chữ X có thể kích hoạt các tương tác trường gần để sản sinh các đỉnh hấp thụ đa dải mà không làm tăng kích thước ô cơ sở?
  • Câu hỏi nghiên cứu 2 (RQ2): Làm thế nào để đạt được sự trùng phùng giữa cộng hưởng điện và cộng hưởng từ nhằm tạo ra tính năng hấp thụ đẳng hướng tuyệt đối cả mặt trước và mặt sau?
  • Câu hỏi nghiên cứu 3 (RQ3): Việc tích hợp polymer dẫn có độ dẫn biến thiên thay thế hoặc kết hợp cấu trúc kim loại đóng góp như thế nào vào việc duy trì phối hợp trở kháng $Z(\omega) \approx Z_0$ trên toàn dải tần rộng từ 2 đến 18 GHz?
  • Giả thuyết 1 (H1): Sự dịch chuyển bất đối xứng theo đường chéo của thanh kim loại trong cấu trúc chữ X sẽ làm biến dạng phân bố dòng điện cảm ứng, tạo ra ít nhất ba đỉnh hấp thụ riêng biệt trong dải tần 9–18 GHz với hiệu suất trên 90%.
  • Giả thuyết 2 (H2): Biến đổi hình học từ cặp dây cắt (CWP) hình vuông sang hình kim cương ($m = 0\text{ mm}$) sẽ dịch chuyển tần số cộng hưởng từ từ 10.8 GHz tiến tới trùng với tần số cộng hưởng điện tại 14.8 GHz, tạo độ hấp thụ đạt 98%.
  • Giả thuyết 3 (H3): Cấu trúc 3D tích hợp polymer dẫn độ dẫn thấp sẽ triệt tiêu phản xạ bề mặt nhờ phối hợp trở kháng chuẩn xác và tối đa hóa tổn hao Ohmic/điện môi, đạt độ hấp thụ $> 90%$ trên dải tần liên tục mở rộng.

Khung lý thuyết của luận án được xây dựng vững chắc trên nền tảng Lý thuyết môi trường hiệu dụng (Effective Medium Theory - EMT), định lý tán xạ sóng phẳng Maxwell, mô hình mạch điện tương đương $LC$, và lý thuyết tiêu tán năng lượng điện từ Poynting. Đối tượng khảo sát tập trung vào dải tần số siêu cao tần 2–18 GHz (bao gồm băng S, C, X và Ku). Nghiên cứu kết hợp mô phỏng số 3D bằng phương pháp tích phân hữu hạn (Finite Integration Technique - FIT trên phần mềm CST Studio Suite) và thực nghiệm chế tạo bằng công nghệ quang khắc vi mạch (PCB Photolithography) với độ chính xác $\pm 0.01\text{ mm}$ trên đế điện môi FR-4 ($\varepsilon_r \approx 4.3, \tan\delta \approx 0.025$).

Literature Review và Positioning

Nghiên cứu về vật liệu hấp thụ sóng điện từ đã trải qua quá trình tiến hóa từ các tấm hấp thụ cổ điển như màn chắn Salisbury (1952) và lớp Jaumann đến cấu trúc Dallenbach. Hạn chế cốt tử của các vật liệu truyền thống là quy luật giới hạn Rozanov, đòi hỏi độ dày lớp hấp thụ tối thiểu phải bằng một phần tư bước sóng hoạt động ($\lambda/4$). Điều này tạo ra rào cản lớn khi áp dụng cho vùng sóng vi ba GHz (ví dụ tại 3 GHz, bước sóng trong chân không là 10 cm, đòi hỏi độ dày lớp hấp thụ lên tới 2.5 cm, quá dày và nặng cho các ứng dụng hàng không vũ trụ).

Sự ra đời của MPA (Landy et al., 2008) đã định hình lại hoàn toàn lĩnh vực này: "Với kích thước mỏng $\lambda/30$, thực nghiệm từ nhóm nghiên cứu của Landy đã ghi nhận độ hấp thụ đạt được 88% tại tần số 11,5 GHz, trong khi đó giá trị này lên tới 96% tại 11,48 GHz trong mô phỏng." Khám phá này chứng minh năng lượng sóng điện từ có thể bị "bẫy" và tiêu tán hoàn toàn bên trong lớp điện môi siêu mỏng thông qua việc điều khiển đồng thời độ điện thẩm hiệu dụng $\varepsilon_{\text{eff}}(\omega)$ và độ từ thẩm hiệu dụng $\mu_{\text{eff}}(\omega)$ để phối hợp trở kháng với không gian tự do $Z(\omega) = \sqrt{\mu/\varepsilon} = Z_0 \approx 377\ \Omega$.

Trong thập niên qua, y văn quốc tế ghi nhận hai trường phái tiếp cận chủ yếu nhằm mở rộng băng thông hấp thụ:

  1. Trường phái ghép nối đa cộng hưởng bề mặt và đa tầng: Park và cộng sự (2013) phát triển MPA 4 đỉnh hấp thụ (6.5, 7.4, 9.2, 11.0 GHz) với độ hấp thụ $> 97%$ dựa trên các vòng tròn đồng trục. Ding và cộng sự (2012) chế tạo MPA hình kim tự tháp đa tầng kim loại - điện môi hấp thụ dải rộng từ 8 đến 14 GHz. Tuy nhiên, cấu trúc kim tự tháp đa tầng làm tăng độ dày vật lý và gây khó khăn lớn cho công nghệ gia công hàng loạt.
  2. Trường phái tích hợp phần tử tập trung (Lumped Elements): Khuyến và cộng sự (2017) tích hợp chip tụ điện ($C_1 = 40\text{ pF}, C_2 = 25\text{ pF}$) tạo ra MPA dải kép vùng UHF tại 224.9 MHz và 284.2 MHz với độ dày siêu mỏng đạt $\lambda/513$ và $\lambda/406$. Kim và cộng sự (2018) tích hợp chip điện trở (150, 75, 22, 19 $\text{k}\Omega$) để mở rộng dải hấp thụ 0.88–3.15 GHz đạt hiệu suất $> 97%$. Hạn chế của phương pháp này là chi phí hàn gắn linh kiện cao và độ bền cơ học kém khi ứng dụng trên diện tích lớn.
Tiêu chí so sánh Nghiên cứu của Ding et al. (2012) Nghiên cứu của Kim et al. (2018) Luận án của Đinh Hồng Tiệp (2020)
Cấu trúc hình học Kim tự tháp đa lớp kim loại - điện môi Cấu trúc phẳng tích hợp chip điện trở Ô đơn lẻ bất đối xứng & Tích hợp Polymer dẫn
Băng tần hoạt động 8.0 – 14.0 GHz (Băng X) 0.88 – 3.15 GHz (Băng L/S) 2.0 – 18.0 GHz (Băng S, C, X, Ku)
Cơ chế mở rộng dải Ghép mode dọc theo chiều sâu đa tầng Tổn hao qua mạng điện trở tập trung Ghép mode trường gần & Tổn hao Ohmic polymer
Độ dày cấu trúc Lớn (Cấu trúc 3D đa lớp dầy) Trung bình (Bị giới hạn bởi kích thước chip) Siêu mỏng ($\lambda/30$ đến $\lambda/500$)
Độ phức tạp chế tạo Rất cao (Nhiều chu kỳ lắng đọng/dán) Cao (Hàn chip dán SMD hàng loạt) Thấp (Quang khắc PCB chuẩn & Đúc Polymer)
Tính đẳng hướng/Góc tới Nhạy cảm với góc xiên $> 30^\circ$ Giới hạn phân cực Hoạt động ổn định tới góc tới $50^\circ$ (TE/TM)

Luận án của Đinh Hồng Tiệp đã định vị chính xác điểm nghẽn học thuật: thay vì sử dụng các phần tử tập trung đắt đỏ hoặc xếp chồng đa lớp cồng kềnh, tác giả tiên phong khai thác hiệu ứng bất đối xứng cấu trúc (symmetry breaking) để kích hoạt tương tác trường gần giữa các phân thể cộng hưởng trong cùng một mặt phẳng, đồng thời thay thế kim loại truyền thống bằng màng polymer dẫn có độ dẫn tùy biến. Đây là bước tiến vượt bậc, dung hòa giữa hiệu năng hấp thụ dải rộng, tính đẳng hướng điện từ và khả năng gia công công nghiệp đơn giản.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng Lý thuyết môi trường hiệu dụng của Maxwell-Garnett và Bruggeman sang hệ cấu trúc bất đối xứng phức hợp có tổn hao cao. Về mặt bản chất điện từ, sự tương tác giữa sóng phẳng và MPA được mô tả qua phương trình tán xạ điện từ Maxwell rút gọn:

$$\nabla \times \mathbf{E} = -i\omega\mu_0\mu_{\text{eff}}\mathbf{H}, \quad \nabla \times \mathbf{H} = i\omega\varepsilon_0\varepsilon_{\text{eff}}\mathbf{E}$$

Trở kháng hiệu dụng $Z(\omega)$ và chiết suất hiệu dụng $n(\omega)$ được trích xuất trực tiếp từ các tham số tán xạ $S_{11}(\omega)$ (phản xạ) và $S_{21}(\omega)$ (truyền qua) theo thuật toán Smith:

$$Z(\omega) = \pm \sqrt{\frac{(1 + S_{11})^2 - S_{21}^2}{(1 - S_{11})^2 - S_{21}^2}}, \quad n(\omega) = \frac{1}{k_0 d} \arccos\left( \frac{1 - S_{11}^2 + S_{21}^2}{2 S_{21}} \right)$$

Do cấu trúc có lớp kim loại liên tục ở mặt sau làm màn chắn phản xạ toàn phần ($S_{21}(\omega) = 0$), phương trình trở kháng được đơn giản hóa:

$$Z(\omega) = \sqrt{\frac{(1 + S_{11})^2}{(1 - S_{11})^2}} = \frac{1 + S_{11}}{1 - S_{11}}$$

Khi hệ số phản xạ tại bề mặt triệt tiêu ($S_{11}(\omega) = 0$), trở kháng vật liệu phối hợp hoàn hảo với trở kháng không gian tự do: $Z(\omega) = Z_0 = \sqrt{\mu_0/\varepsilon_0} \approx 377\ \Omega$. Độ hấp thụ đạt mức cực đại theo hệ thức:

$$A(\omega) = 1 - R(\omega) - T(\omega) = 1 - |S_{11}(\omega)|^2 - |S_{21}(\omega)|^2 \equiv 1 - |S_{11}(\omega)|^2$$

+-------------------------------------------------------------------------+
|                  KHUNG PHÂN TÍCH TỔNG HỢP BA LÝ THUYẾT                  |
+-------------------------------------------------------------------------+
|                                                                         |
|  1. LÝ THUYẾT MÔI TRƯỜNG HIỆU DỤNG (EMT)                                |
|     Trích xuất tham số epsilon_eff(w) và mu_eff(w) qua thuật toán Smith |
|                                                                         |
|  2. LÝ THUYẾT PHỐI HỢP TRỞ KHÁNG VÀ TRUYỀN SÓNG                         |
|     Thỏa mãn điều kiện Z(w) = sqrt(mu/epsilon) ~ Z_0 = 377 Ohm          |
|     ==> Triệt tiêu sóng phản xạ S11(w) = 0                              |
|                                                                         |
|  3. MÔ HÌNH MẠCH ĐIỆN TƯƠNG ĐƯƠNG LC VÀ TỔN HAO POYNTING                |
|     Tính toán tần số f_LC = 1 / [2*pi*sqrt(L*C)]                        |
|     Tiêu tán năng lượng: q = q_e (tổn hao điện) + q_m (tổn hao từ)     |
|                                                                         |
+-------------------------------------------------------------------------+

Năng lượng sóng điện từ truyền vào cấu trúc bị giam giữ và tiêu tán thành nhiệt thông qua cơ chế tổn hao điện môi và tổn hao Ohmic theo định lý Poynting:

$$q = q_e + q_m = \frac{1}{2}\varepsilon_0 \omega \text{Im}[\varepsilon_{\text{eff}}(\omega)]|\mathbf{E}|^2 + \frac{1}{2}\mu_0 \omega \text{Im}[\mu_{\text{eff}}(\omega)]|\mathbf{H}|^2$$

Tại dải tần vi sóng GHz, kim loại đóng vai trò như vật dẫn lý tưởng nên tổn hao điện môi trong lớp đế ($\tan\delta = \varepsilon''/\varepsilon'$) chiếm ưu thế. Tuy nhiên, khi tích hợp polymer dẫn độ dẫn thấp, tổn hao Ohmic được kích hoạt mạnh mẽ trên toàn bộ bề mặt, biến cấu trúc từ một hộp cộng hưởng cục bộ thành một mạng tiêu tán năng lượng liên tục.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên hoàn 3 lý thuyết trụ cột: (1) Lý thuyết môi trường hiệu dụng, (2) Mô hình mạch điện tương đương $LC$, và (3) Lý thuyết tán xạ sóng điện từ. Điểm độc đáo nằm ở việc lượng hóa sự dịch chuyển mode cộng hưởng thông qua các tham số hình học bất đối xứng:

  1. Mô hình mạch vòng cộng hưởng liên kết: Tần số cộng hưởng từ kép được xác định chính xác theo công thức giải tích mạch: $$f_{1,2} \approx \frac{1}{2\pi} \left( \frac{B \pm \sqrt{B^2 - 4AC}}{2A} \right)^{1/2}$$ Trong đó, tần số cao $f_1$ được điều khiển bởi cấu trúc đĩa tròn bên trong, còn tần số thấp $f_2$ được kiểm soát bởi vòng cộng hưởng bao quanh bên ngoài.
  2. Mô hình ghép đôi cộng hưởng Điện - Từ trong CWP: Tần số cộng hưởng từ $f_m$ phụ thuộc chặt chẽ vào tham số hình học cắt góc $m$: $$f_m = \frac{1}{2\pi\sqrt{L_m C_m}}, \quad L_m \approx \mu_0 \frac{t_s}{w} l, \quad C_m = \varepsilon_0 \varepsilon_r \frac{w' l}{t_s}$$ "Khi $m$ giảm từ 6,0 về 0 mm, tần số cộng hưởng từ tăng từ 10,8 lên 14,8 GHz. Do tần số cộng hưởng điện không đổi... khi $m = 0$, hai cộng hưởng chập làm một khiến cho độ hấp thụ tăng lên đáng kể và đạt giá trị 98%."

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism Paradigm) kết hợp quan điểm khoa học thực nghiệm định lượng. Thiết kế nghiên cứu đa tầng kết nối từ mô hình hóa toán học giải tích, tính toán mô phỏng điện từ trường số 3D, đến thực nghiệm chế tạo và đo đạc vi sóng trong phòng thí nghiệm chuẩn quốc tế.

+---------------------+      +---------------------+      +---------------------+
| TÍNH TOÁN LÝ THUYẾT | ---> |  MÔ PHỎNG 3D (CST)  | ---> | THỰC NGHIỆM CHẾ TẠO |
| Mô hình mạch LC,    |      | Kỹ thuật FIT, trích |      | Quang khắc PCB Cu   |
| Môi trường hiệu dụng|      | xuất trường E, H, S |      | Sai số: +-0.01 mm   |
+---------------------+      +---------------------+      +---------------------+
                                                                     |
                                                                     v
                                                          +---------------------+
                                                          |  ĐO ĐẠC VNA 2-18GHz |
                                                          | Hệ Vector Network   |
                                                          | Phân cực TE/TM, 0-50|
                                                          +---------------------+

Quy trình nghiên cứu rigorous

  1. Mô phỏng điện từ trường 3D: Sử dụng phần mềm chuyên dụng CST Studio Suite với Kỹ thuật tích phân hữu hạn (Finite Integration Technique - FIT). Cấu hình điều kiện biên định kỳ (unit cell boundary conditions) theo phương trục $x$ và $y$ để mô phỏng mảng tuần hoàn vô hạn; cổng kích thích sóng phẳng (Floquet ports) được đặt dọc theo phương truyền sóng $z$.
  2. Quy trình quang khắc vi mạch chuẩn (PCB Photolithography): Mẫu vật liệu được chế tạo trên tấm mạch in PCB hai mặt phủ đồng (độ dày đồng $t = 0.036\text{ mm} = 36\ \mu\text{m}$, lớp điện môi FR-4 có $\varepsilon_r = 4.3, \tan\delta = 0.025$, độ dày đế $t_d$ từ 0.4 đến 1.6 mm). Quy trình 4 bước nghiêm ngặt:
    • Bước 1 - Phơi sáng chân không: Sử dụng nguồn sáng Halogen/trắng công suất 45W, khoảng cách từ nguồn đến mặt nạ 15 cm, hút chân không áp sát mặt nạ cản quang trong thời gian tối ưu 10 phút.
    • Bước 2 - Hiện hình: Rửa trong dung dịch hiện hình chuyên dụng trong 2 phút.
    • Bước 3 - Ăn mòn hóa học: Sử dụng dung dịch muối ăn mòn kết hợp hệ gia nhiệt tự động nhằm đảm bảo biên dạng đường mạch sắc nét.
    • Bước 4 - Làm sạch và hoàn thiện: Tẩy bỏ lớp cản quang, kiểm tra kích thước dưới kính hiển vi quang học, đảm bảo độ chính xác gia công đạt $\pm 0.01\text{ mm}$.
  3. Quy trình đo đạc thực nghiệm vi sóng: Phổ phản xạ $S_{11}(\omega)$ và phổ truyền qua $S_{21}(\omega)$ được đo đạc trong buồng đo không phản xạ (Anechoic Chamber) sử dụng Hệ phân tích mạng vector (Vector Network Analyzer - VNA) dải tần 2–18 GHz kết hợp cặp anten loa chuẩn (Standard Gain Horn Antennas). Hệ đo được chuẩn hóa phản xạ bằng tấm đồng chuẩn có cùng kích thước hình học.

Data và phân tích

Dữ liệu thực nghiệm thu nhận từ VNA được xử lý qua thuật toán trích xuất ma trận tán xạ, chuẩn hóa góc tới từ $0^\circ$ đến $50^\circ$ và góc phân cực từ $0^\circ$ đến $90^\circ$ cho cả hai chế độ phân cực điện trường ngang (TE - Transverse Electric) và từ trường ngang (TM - Transverse Magnetic). Mức độ tương thích giữa mô phỏng số và dữ liệu thực nghiệm đạt độ hội tụ cao với sai số tần số cộng hưởng $< 1.5%$, khẳng định độ tin cậy tuyệt đối của quy trình thực nghiệm.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Kích hoạt đa đỉnh hấp thụ nhờ phá vỡ tính đối xứng trong ô cơ sở:
    • Trong cấu trúc kết hợp đĩa tròn và vòng cộng hưởng có rãnh (SRD), việc tạo rãnh bất đối xứng $g$ kích thích đồng thời 2 đỉnh cộng hưởng tại 8.6 GHz và 15.6 GHz với độ hấp thụ thực nghiệm vượt trên $95%$.
    • Trong cấu trúc chữ X định hướng không gian 3D, khi dịch chuyển thanh kim loại theo đường chéo một khoảng $d = 1.0\text{ mm}$, tính đối xứng bị phá vỡ hoàn toàn, làm xuất hiện 3 đỉnh hấp thụ độc lập tại 9.7 GHz, 11.6 GHz và 17.1 GHz với độ hấp thụ đều đạt $> 90%$, so với cấu trúc đối xứng ($d = 0$) chỉ có duy nhất 1 đỉnh tại 11.4 GHz.
  2. Hiện tượng trùng phùng cộng hưởng Điện - Từ tạo tính hấp thụ đẳng hướng: Khi chuyển đổi hình học từ CWP vuông ($m = 6\text{ mm}$) sang CWP kim cương ($m = 0\text{ mm}$), tần số cộng hưởng từ tăng từ 10.8 GHz lên 14.8 GHz và trùng khít hoàn toàn với tần số cộng hưởng điện tại 14.8 GHz. Hiện tượng này làm phần ảo của độ điện thẩm $\varepsilon''$ và độ từ thẩm $\mu''$ đạt cực đại đồng thời, tạo ra độ hấp thụ đẳng hướng đạt $98%$ ở cả mặt trước và mặt sau.
  3. Mở rộng dải hấp thụ siêu rộng bằng Polymer dẫn: Thay thế một phần hoặc toàn bộ cấu trúc cộng hưởng kim loại bằng vật liệu polymer dẫn độ dẫn thấp giúp triệt tiêu hiện tượng phản xạ do hệ số phẩm chất $Q$ cao của kim loại gây ra. Cấu trúc BMPA tích hợp polymer duy trì độ hấp thụ $> 90%$ trên dải tần rộng liên tục từ 15.3 GHz đến 20.1 GHz.
  4. Tính ổn định phân cực và góc tới siêu rộng: Cấu trúc MPA đề xuất duy trì độ hấp thụ $> 90%$ dưới góc tới xiên lên đến $45^\circ - 50^\circ$ đối với cả hai phân cực TE và TM. Sự phân bố mật độ dòng điện cảm ứng và từ trường trên bề mặt chứng minh cấu trúc không bị suy hao hiệu năng khi môi trường truyền sóng thay đổi góc chiếu.
+---------------------------------------------------------------------------------------+
|                 BẢNG TỔNG HỢP CÁC KẾT QUẢ ĐỘT PHÁ CỦA LUẬN ÁN                         |
+-----------------------------------+--------------------+----------------+-------------+
| Cấu trúc / Mô hình                | Tần số hấp thụ     | Hiệu suất (%)  | Đặc tính    |
+-----------------------------------+--------------------+----------------+-------------+
| CWP Kim cương (Đẳng hướng)        | 14.8 GHz           | 98.0%          | f_e = f_m   |
| Chữ X bất đối xứng (d = 1.0 mm)   | 9.7, 11.6, 17.1 GHz| > 90.0%        | 3 đỉnh riêng|
| Đĩa tròn - Vòng rãnh (SRD)        | 8.6, 15.6 GHz      | > 95.0%        | Đa dải tần  |
| Tích hợp Polymer dẫn (BMPA)       | 15.3 - 20.1 GHz    | > 90.0%        | Băng rộng   |
| UHF tích hợp tụ điện (Khuyến 2017)| 224.9, 284.2 MHz   | 99.9% / 98.5%  | Siêu mỏng   |
+-----------------------------------+--------------------+----------------+-------------+

Implications đa chiều

  • Về mặt lý thuyết: Luận án cung cấp luận cứ thực nghiệm và mô hình giải tích khẳng định tính khả thi của việc ghép mode cộng hưởng thông qua tương tác trường gần mà không cần tăng kích thước ô cơ sở, tạo tiền đề lý thuyết mới cho các nghiên cứu siêu vật liệu tán xạ ngược.
  • Về phương pháp luận: Chuẩn hóa quy trình thiết kế tích hợp giữa mô phỏng FIT và công nghệ quang khắc PCB với độ chính xác vi mô $\pm 0.01\text{ mm}$, cho phép rút ngắn chu kỳ từ ý tưởng thiết kế đến chế tạo mẫu thử nghiệm.
  • Về thực tiễn ứng dụng: Cung cấp giải pháp chế tạo vật liệu tàng hình radar (Radar Absorbing Materials - RAM) mỏng nhẹ, hiệu suất cao cho các cấu trúc thân vỏ máy bay tàng hình, tàu chiến, xe bọc thép nhằm giảm thiểu diện tích phản xạ hiệu dụng Radar (Radar Cross Section - RCS). Ứng dụng trong các thiết bị viễn thông 5G/SatCom nhằm triệt tiêu nhiễu điện từ (EMI Shielding), và cảm biến y sinh học không nhãn (label-free biosensors): "Khác với công nghệ cảm biến sinh học dựa trên phương pháp huỳnh quang, cảm biến dựa trên MMs sẽ không cần phải đánh dấu khiến cho chúng trở nên linh động hơn và tiết kiệm hơn về chi phí cũng như thời gian phân tích mẫu."

Limitations và Future Research

Nghiên cứu thẳng thắn thừa nhận các giới hạn kỹ thuật và điều kiện biên:

  1. Giới hạn tán sắc vật liệu nền: Đế điện môi FR-4 bộc lộ sự gia tăng hệ số tổn hao điện môi $\tan\delta$ không tuyến tính ở tần số cao trên 18 GHz, gây khó khăn cho việc duy trì sự phối hợp trở kháng chính xác ở vùng sóng milimet.
  2. Độ bền môi trường của Polymer dẫn: Màng polymer dẫn có độ ổn định nhiệt và độ bền hóa học hạn chế khi tiếp xúc với môi trường khắc nghiệt ngoài trời (nhiệt độ cao, độ ẩm, bức xạ UV), đòi hỏi cần có lớp phủ bảo vệ chuyên dụng.
  3. Giới hạn công nghệ PCB phẳng: Công nghệ vi mạch in trên đế cứng FR-4 chưa đáp ứng được yêu cầu bọc phủ lên các bề mặt cong phức tạp của khí tài quân sự mà cần chuyển đổi sang các đế đàn hồi dẻo (flexible substrates).

Chương trình nghiên cứu tiếp theo (Future Research Agenda) mở ra 4 hướng chiến lược:

  • Phát triển MPA dải siêu rộng trên nền vật liệu dẻo đàn hồi như Polydimethylsiloxane (PDMS) hoặc Polyimide để tạo màng hấp thụ uốn cong linh hoạt.
  • Nghiên cứu vật liệu biến hóa tái cấu trúc chủ động (Active Reconfigurable Metamaterials) tích hợp diode biến dung (varactor), màng graphene hoặc vật liệu chuyển pha $\text{VO}_2$ nhằm điều khiển dải tần hấp thụ theo thời gian thực bằng điện áp ngoài.
  • Nâng tầm hoạt động của MPA lên vùng tần số Terahertz (THz) và hồng ngoại phục vụ vi nhiệt kế bức xạ và thu gom năng lượng nhiệt quang điện (thermophotovoltaics).
  • Nghiên cứu tối ưu hóa cấu trúc hình học MPA bằng thuật toán học máy (Machine Learning) và thuật toán di truyền (Genetic Algorithm) nhằm tự động hóa thiết kế theo yêu cầu băng thông mục tiêu.

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình đóng góp nền tảng quan trọng vào chuỗi ấn phẩm ISI uy tín của nhóm nghiên cứu Vật liệu biến hóa tại Viện Khoa học Vật liệu (VAST), nâng cao vị thế của khoa học vật liệu Việt Nam trên bản đồ nghiên cứu Metamaterials quốc tế, mở ra tiềm năng trích dẫn học thuật cao trong các nghiên cứu về MPA đa dải và băng rộng.
  • Tác động công nghiệp và chuyển giao công nghệ: Công nghệ quang khắc PCB chi phí thấp với sai số $\pm 0.01\text{ mm}$ sẵn sàng chuyển giao cho các doanh nghiệp công nghệ cao trong nước để sản xuất các tấm hấp thụ sóng triệt tiêu can nhiễu điện từ trong các trạm thu phát sóng di động 4G/5G và radar hàng hải dân dụng.
  • An ninh - Quốc phòng: Đặt nền móng kỹ thuật vững chắc cho việc tự chủ nghiên cứu chế tạo các lớp phủ tàng hình radar bảo vệ khí tài quân sự chiến lược (tàu ngầm, tàu mặt nước, máy bay quân sự), giảm thiểu tối đa khả năng bị phát hiện bởi hệ thống radar trinh sát đối phương: "Nếu toàn bộ tàu chiến (hoặc xe tăng, máy bay chiến đấu) được bọc bởi MPA thì sự tồn tại của chúng sẽ không thể bị phát hiện bởi các máy dò sóng tần số thấp (rađa hoặc vệ tinh)."
  • Sức khỏe cộng đồng và an toàn bức xạ: Ứng dụng chế tạo các tấm chắn hấp thụ bức xạ vi sóng độc hại phát ra liên tục từ các thiết bị thông minh, mạng WiFi dân dụng và trạm phát sóng viễn thông, giảm thiểu nguy cơ phơi nhiễm điện từ trường cho con người.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận hệ thống lý thuyết giải tích mạch $LC$ tường minh, phương pháp trích xuất tham số hiệu dụng từ ma trận tán xạ $S$, và kỹ thuật mô phỏng CST chuẩn mực để kế thừa phát triển cho các dải tần số mới (THz, quang học).
  • Các kỹ sư R&D Viễn thông và Vệ tinh: Nắm bắt thiết kế MPA dải rộng để ứng dụng vào việc thiết kế ăng-ten vi dải hiệu suất cao, bộ lọc sóng vi ba và vỏ bọc bảo vệ thiết bị điện tử chống nhiễu sóng vệ tinh (SatCom).
  • Ngành công nghiệp Quốc phòng và Tác chiến điện tử: Sở hữu giải pháp công nghệ chế tạo vật liệu hấp thụ radar siêu mỏng, nhẹ cân, chịu góc tới rộng, có khả năng tích hợp trực tiếp lên các hệ thống vũ khí thế hệ mới.
  • Các nhà hoạch định chính sách khoa học: Có cơ sở dữ liệu thực nghiệm chuẩn xác để xây dựng các tiêu chuẩn quốc gia về an toàn phơi nhiễm bức xạ điện từ trường trong đô thị thông minh.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và nó mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế ghép mode trường gần (near-field coupling) xuất phát từ sự phá vỡ đối xứng hình học trong ô cơ sở đơn lẻ, mở rộng trực tiếp Lý thuyết môi trường hiệu dụng (EMT) của Smith và Pendry. Thay vì xem xét ô cơ sở như một lưỡng cực đồng nhất tĩnh, luận án đã lượng hóa toán học cách mà sự bất đối xứng tạo ra sự tái phân bố dòng điện cảm ứng mặt, chuyển hóa một mode cộng hưởng cơ bản thành các mode cộng hưởng bậc cao liền kề, tạo ra đa đỉnh hấp thụ mà không cần mở rộng kích thước hình học.

2. Phương pháp nghiên cứu có cải tiến đột phá gì so với các công trình quốc tế tiền nhiệm?

So với phương pháp xếp chồng kim tự tháp đa lớp của Ding et al. (2012) gây cồng kềnh và khó chế tạo, hay phương pháp hàn chip điện trở SMD của Kim et al. (2018) tốn kém và kém bền cơ học, luận án đã cải tiến quy trình công nghệ bằng cách kết hợp màng polymer dẫn có độ dẫn biến thiên với cấu trúc vi mạch in quang khắc PCB một lớp. Giải pháp này giảm thiểu $70%$ độ dày cấu trúc, đảm bảo độ chính xác gia công $\pm 0.01\text{ mm}$ và cho phép sản xuất hàng loạt với giá thành thấp.

3. Phát hiện thực nghiệm nào mang tính bất ngờ và đối nghịch với trực giác nhất?

Phát hiện về sự trùng chập cộng hưởng trong cấu trúc CWP hình kim cương ($m = 0\text{ mm}$): thông thường, cộng hưởng điện và cộng hưởng từ trong vật liệu biến hóa xảy ra ở hai tần số tách biệt với hiệu suất hấp thụ riêng rẽ chỉ đạt $30%$ (điện) và $50%$ (từ). Tuy nhiên, khi biến đổi hình học về dạng kim cương đối xứng, tần số cộng hưởng từ tăng vọt từ 10.8 GHz lên đúng 14.8 GHz để chập làm một với cộng hưởng điện, đẩy độ hấp thụ toàn phần lên tới $98%$ và biến vật liệu thành môi trường hấp thụ đẳng hướng hai mặt hoàn hảo.

4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp chi tiết toàn bộ thông số hình học ô cơ sở ($a, r, w, g, l$), cấu hình vật liệu (FR-4: $\varepsilon_r = 4.3, \tan\delta = 0.025, t_d = 0.4 - 1.6\text{ mm}$; Đồng: $t = 0.036\text{ mm}$), thông số quang khắc (nguồn Halogen 45W, cự ly 15 cm, thời gian phơi sáng 10 phút, hiện hình 2 phút), và cấu hình đo đạc VNA dải tần 2–18 GHz. Bất kỳ phòng thí nghiệm vi sóng tiêu chuẩn nào cũng có thể nhân bản chính xác các kết quả thực nghiệm này.

5. Chương trình nghiên cứu 10 năm tới được vạch ra như thế nào?

Lộ trình 10 năm tập trung vào 3 giai đoạn:

  • Giai đoạn 1 (1–3 năm): Chuyển đổi đế cứng sang đế dẻo đàn hồi PDMS/Polyimide phục vụ bọc phủ khí tài quân sự.
  • Giai đoạn 2 (4–6 năm): Tích hợp màng graphene và diode biến dung để chế tạo vật liệu biến hóa hấp thụ thông minh điều khiển chủ động bằng kỹ thuật số (Digital Coding Metamaterials).
  • Giai đoạn 3 (7–10 năm): Mở rộng nền tảng vật liệu sang dải tần Terahertz và hồng ngoại ứng dụng trong siêu cảm biến quang học và pin nhiệt quang điện.

Kết luận

Luận án tiến sĩ của Nghiên cứu sinh Đinh Hồng Tiệp đã giải quyết trọn vẹn bài toán khoa học hóc búa về việc mở rộng dải tần hấp thụ của vật liệu biến hóa trong vùng siêu cao tần 2–18 GHz, ghi dấu ấn với 6 đóng góp cốt lõi:

  1. Xác lập hệ thống lý thuyết giải tích và mô phỏng giải thích tường minh cơ chế phối hợp trở kháng và tiêu tán năng lượng điện từ trong các cấu trúc MPA vi sóng.
  2. Chứng minh và kiểm chứng thực nghiệm thành công nguyên lý phá vỡ tính đối xứng hình học trên ô cơ sở đơn lẻ để tạo ra MPA đa đỉnh (đỉnh kép, 3 đỉnh, 4 đỉnh) với hiệu suất hấp thụ $> 90% - 98%$.
  3. Hiện thực hóa mô hình MPA đẳng hướng hấp thụ hai mặt hoàn hảo ($98%$) thông qua việc điều khiển sự trùng phùng giữa mode cộng hưởng điện và cộng hưởng từ trên cấu trúc CWP kim cương.
  4. Tiên phong tích hợp thành công vật liệu polymer dẫn độ dẫn thấp vào cấu trúc cộng hưởng, mở rộng dải hấp thụ siêu rộng liên tục từ 15.3 GHz đến 20.1 GHz.
  5. Khảo sát toàn diện và khẳng định tính ổn định vượt trội của cấu trúc dưới sự biến thiên của góc tới lên đến $50^\circ$ và mọi trạng thái phân cực sóng (TE/TM).
  6. Chuẩn hóa quy trình công nghệ chế tạo quang khắc PCB độ chính xác cao $\pm 0.01\text{ mm}$, tạo nền tảng vững chắc cho việc sản xuất thực tế vật liệu hấp thụ sóng vi ba tại Việt Nam.

Công trình tạo ra bước chuyển dịch mô hình (Paradigm Shift) từ các cấu trúc hấp thụ cộng hưởng đơn kênh sang các hệ siêu vật liệu đa kênh dải rộng, mở ra các nhánh nghiên cứu liên ngành đột phá về tàng hình quân sự, an toàn bức xạ điện từ và cảm biến sinh học thế hệ mới, khẳng định năng lực tự chủ công nghệ vật liệu tiên tiến của Việt Nam trên trường quốc tế.
