Nghiên Cứu Ứng Dụng Kỹ Thuật Điện Tử Công Suất Để Điều Khiển Chế Độ Làm Việc Của Ngành Tự Động Hóa

Chuyên khảo kỹ thuật phân tích Nghiên ứu ứng dụng kỹ thuật điện tử ông suất để điều khiển hế độ làm việ ủa đường dây tải điện xoay, đánh giá các khía cạnh quan trọng, đề xuất

• Tác giả: Bùi Vĩnh Đông
• Người hướng dẫn: PGS.TS Nguyễn Văn Liễn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Tự Động Hóa
• Đề tài: Nghiên Cứu Ứng Dụng Kỹ Thuật Điện Tử Công Suất Trong Ngành Tự Động Hóa
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VỀ LƯỚI ĐIỆN VIỆT NAM
• 1.1. Quy hoạch hệ thống điện Việt Nam đến năm 2020
• 1.2. Giai đoạn 2004 - 2010
• 1.3. Giai đoạn 2011 - 2020
• 1.4. Điện nguyên tố
• 2. CHƯƠNG 2: CÁC CHỖ ĐỂ LÀM VIỆC CỦA ĐƯỜNG DÂY TẢI ĐIỆN CAO ÁP
• 2.1. Các chỗ để làm việc của hệ thống điện
• 3. CHƯƠNG 3: ỨNG DỤNG ĐIỆN TỬ CÔNG SUẤT ĐỂ ĐIỀU KHIỂN CÁC THIẾT BỊ BỎ ĐẶC VÀ BỎ NGANG
• 4. CHƯƠNG 4: MÔ HÌNH VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA THIẾT BỊ BỎ ĐẶC CÓ ĐIỀU KHIỂN TCSC
• 5. CHƯƠNG 5: KHẢO SÁT CÁC ĐẶC TÍNH LÀM VIỆC CỦA TCSC

Tóm tắt

I. Tổng Quan Về Ứng Dụng Điện Tử Công Suất Trong Tự Động Hóa

Ngành tự động hóa ngày càng phát triển, đòi hỏi các hệ thống điều khiển phải chính xác, linh hoạt và hiệu quả. Điện tử công suất đóng vai trò quan trọng trong việc cung cấp năng lượng và điều khiển các thiết bị trong hệ thống tự động hóa. Việc ứng dụng điện tử công suất giúp tối ưu hóa hiệu suất, giảm thiểu năng lượng tiêu thụ và tăng độ tin cậy của hệ thống. Bài viết này sẽ đi sâu vào các ứng dụng cụ thể và tiềm năng phát triển của kỹ thuật điện tử công suất trong lĩnh vực tự động hóa. Theo Bùi Vĩnh Đông, luận văn thạc sĩ (2008), việc nghiên cứu và ứng dụng điện tử công suất để điều khiển chế độ làm việc của đường dây tải điện xoay chiều là một hướng đi quan trọng trong tự động hóa. Kỹ thuật điều khiển số ngày càng được ứng dụng rộng rãi trong lĩnh vực này.

1.1. Vai Trò Của Điện Tử Công Suất Trong Hệ Thống Tự Động

Điện tử công suất là cầu nối giữa nguồn điện và các thiết bị trong hệ thống tự động hóa. Chức năng chính bao gồm: biến đổi điện áp, dòng điện, tần số; điều khiển tốc độ động cơ; và bảo vệ hệ thống khỏi các sự cố. Sử dụng bộ biến đổi điện tử công suất, các hệ thống tự động có thể hoạt động ổn định hơn, tối ưu hóa năng lượng và đáp ứng nhanh chóng với các thay đổi. Điều khiển động cơ điện bằng điện tử công suất là một ứng dụng phổ biến giúp cải thiện hiệu suất và độ chính xác.

1.2. Ưu Điểm Của Việc Ứng Dụng Điện Tử Công Suất Trong Tự Động Hóa

Việc ứng dụng điện tử công suất cho tự động hóa mang lại nhiều lợi ích vượt trội so với các phương pháp truyền thống. Chúng bao gồm: hiệu suất cao hơn, kích thước nhỏ gọn hơn, điều khiển chính xác hơn, và khả năng tích hợp dễ dàng vào các hệ thống điều khiển số. Hơn nữa, sử dụng kỹ thuật PWM trong điện tử công suất giúp giảm thiểu nhiễu và cải thiện chất lượng điện năng.

II. Thách Thức Khi Ứng Dụng Điện Tử Công Suất Trong Tự Động Hóa

Mặc dù mang lại nhiều lợi ích, việc ứng dụng điện tử công suất trong tự động hóa cũng đối mặt với một số thách thức. Các thiết bị điện tử công suất có thể tạo ra hài bậc cao gây ảnh hưởng đến chất lượng điện năng và tuổi thọ của các thiết bị khác. Vấn đề tản nhiệt cho thiết bị điện tử công suất cũng là một yếu tố quan trọng cần được quan tâm. Ngoài ra, chi phí đầu tư ban đầu cho các thiết bị điện tử công suất có thể cao hơn so với các giải pháp truyền thống. Theo Bùi Vĩnh Đông (2008), việc ổn định điện áp và bảo vệ quá áp là rất quan trọng.

2.1. Vấn Đề Nhiễu Điện Từ Và Hài Bậc Cao Trong Hệ Thống

Các thiết bị điện tử công suất thường tạo ra nhiễu điện từ (EMI) và hài bậc cao trong lưới điện, gây ảnh hưởng đến các thiết bị nhạy cảm khác. Để giảm thiểu tác động này, cần sử dụng các bộ lọc nhiễu và áp dụng các kỹ thuật điều khiển phù hợp như lọc tích cực và bù công suất phản kháng.

2.2. Yêu Cầu Tản Nhiệt Và Độ Tin Cậy Của Thiết Bị

Các thiết bị điện tử công suất thường sinh ra lượng nhiệt lớn trong quá trình hoạt động. Do đó, hệ thống tản nhiệt cho thiết bị điện tử công suất hiệu quả là yếu tố then chốt để đảm bảo độ tin cậy và tuổi thọ của thiết bị. Bên cạnh đó, phân tích độ tin cậy hệ thống giúp đánh giá và cải thiện khả năng hoạt động ổn định của hệ thống.

2.3. An Toàn Điện Trong Môi Trường Công Nghiệp Tự Động Hóa

Sử dụng điện tử công suất trong công nghiệp tự động hóa cũng cần đặc biệt chú trọng đến an toàn điện. Các biện pháp bảo vệ như bảo vệ quá áp và bảo vệ ngắn mạch cần được tích hợp để đảm bảo an toàn cho người vận hành và thiết bị.

III. Phương Pháp Điều Khiển Động Cơ Điện Với Điện Tử Công Suất

Việc điều khiển động cơ điện bằng điện tử công suất là một trong những ứng dụng quan trọng nhất trong tự động hóa. Các phương pháp điều khiển hiện đại cho phép điều chỉnh chính xác tốc độ, vị trí và mô-men xoắn của động cơ, đáp ứng yêu cầu khắt khe của các ứng dụng công nghiệp. Sử dụng biến tần trong tự động hóa cho phép điều khiển tốc độ động cơ một cách linh hoạt và hiệu quả. Theo Bùi Vĩnh Đông (2008), việc nghiên cứu hệ thống điều khiển cho TCSC có thể làm tăng khả năng truyền tải điện cũng như tăng tính ổn định của hệ thống

3.1. Điều Khiển Tốc Độ Động Cơ Với Biến Tần Và Bộ Điều Khiển

Biến tần là thiết bị điện tử công suất được sử dụng rộng rãi để điều khiển tốc độ động cơ. Bằng cách thay đổi tần số và điện áp đầu vào của động cơ, biến tần cho phép điều chỉnh tốc độ một cách liên tục và chính xác. Các bộ điều khiển PID (Proportional-Integral-Derivative) thường được sử dụng để tối ưu hóa hiệu suất điều khiển.

3.2. Ứng Dụng Kỹ Thuật Điều Khiển Vector Và Điều Khiển Trực Tiếp Mô men

Điều khiển vector và điều khiển trực tiếp mô-men (DTC) là hai kỹ thuật điều khiển cao cấp cho phép điều khiển động cơ điện một cách chính xác và hiệu quả. Các kỹ thuật này giúp cải thiện khả năng đáp ứng và độ ổn định của hệ thống.

3.3. Điều Khiển Động Cơ Servo Và Động Cơ Bước Trong Tự Động Hóa

Điều khiển động cơ servo và điều khiển động cơ bước là những ứng dụng quan trọng trong các hệ thống tự động hóa yêu cầu độ chính xác cao. Các bộ điều khiển chuyên dụng và mạch điện tử công suất được sử dụng để điều khiển vị trí và tốc độ của động cơ một cách chính xác.

IV. Ứng Dụng Điện Tử Công Suất Trong Các Ngành Công Nghiệp Tự Động

Điện tử công suất đóng vai trò quan trọng trong nhiều ngành công nghiệp tự động hóa khác nhau. Trong ngành sản xuất, các máy CNC sử dụng điện tử công suất để điều khiển động cơ và hệ thống truyền động. Trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning), điện tử công suất được sử dụng để điều khiển máy nén và bơm. Các ứng dụng năng lượng tái tạo trong tự động hóa như điện mặt trời và điện gió cũng dựa vào điện tử công suất để chuyển đổi và điều khiển năng lượng. Bùi Vĩnh Đông (2008) đã nghiên cứu việc ứng dụng bù dọc đường dây điện

4.1. Điện Tử Công Suất Trong Hệ Thống Điều Khiển Máy CNC

Ứng dụng điện tử công suất trong máy CNC cho phép điều khiển chính xác vị trí và tốc độ của các trục, đảm bảo độ chính xác và hiệu quả trong quá trình gia công. Các bộ điều khiển động cơ servo và động cơ bước được sử dụng rộng rãi trong các máy CNC hiện đại.

4.2. Ứng Dụng Điện Tử Công Suất Trong Hệ Thống HVAC

Ứng dụng điện tử công suất trong hệ thống HVAC giúp điều khiển hiệu quả tốc độ của máy nén và bơm, giảm thiểu năng lượng tiêu thụ và tăng độ ổn định của hệ thống. Các bộ điều khiển biến tần được sử dụng để điều chỉnh tốc độ động cơ theo yêu cầu.

4.3. Điện Tử Công Suất Trong Hệ Thống Chiếu Sáng Thông Minh

Ứng dụng điện tử công suất trong hệ thống chiếu sáng giúp điều khiển độ sáng và màu sắc của đèn, tiết kiệm năng lượng và tạo ra các hiệu ứng ánh sáng đa dạng. Các bộ điều khiển PWM được sử dụng để điều chỉnh độ sáng của đèn LED.

V. Tương Lai Của Điện Tử Công Suất Trong Tự Động Hóa

Sự phát triển của công nghệ bán dẫn và trí tuệ nhân tạo (AI) đang mở ra những cơ hội mới cho điện tử công suất thông minh trong tự động hóa. Việc tích hợp Internet of Things (IoT) trong tự động hóa cho phép giám sát và điều khiển các hệ thống điện tử công suất từ xa. Ứng dụng AI trong điều khiển điện tử công suất giúp tối ưu hóa hiệu suất và giảm thiểu năng lượng tiêu thụ. Bùi Vĩnh Đông (2008) nhấn mạnh rằng việc kiểm soát chế độ làm việc đường dây tải điện xoay chiều

5.1. Điện Tử Công Suất Thông Minh Với Ứng Dụng Trí Tuệ Nhân Tạo AI

Ứng dụng AI trong điều khiển điện tử công suất giúp tối ưu hóa hiệu suất và giảm thiểu năng lượng tiêu thụ. Các thuật toán học máy có thể được sử dụng để dự đoán tải và điều chỉnh các thông số điều khiển một cách tự động.

5.2. Tích Hợp Internet Of Things IoT Trong Hệ Thống Tự Động Hóa

Việc tích hợp IoT trong tự động hóa cho phép giám sát và điều khiển các hệ thống điện tử công suất từ xa. Các cảm biến và thiết bị kết nối internet có thể cung cấp dữ liệu thời gian thực về hiệu suất và trạng thái của hệ thống.

5.3. Điện Tử Công Suất Cho Hệ Thống Lưu Trữ Năng Lượng Và Xe Điện

Điện tử công suất cho hệ thống lưu trữ năng lượng và điện tử công suất cho xe điện là những lĩnh vực phát triển nhanh chóng. Các bộ biến đổi DC-DC và AC-DC được sử dụng để chuyển đổi và điều khiển năng lượng trong các hệ thống này.

VI. Kết Luận Điện Tử Công Suất Giải Pháp Tối Ưu Tự Động Hóa

Điện tử công suất đóng vai trò không thể thiếu trong sự phát triển của ngành tự động hóa. Ứng dụng điện tử công suất không chỉ nâng cao hiệu suất, độ tin cậy, mà còn mở ra những khả năng mới trong việc điều khiển và quản lý các hệ thống tự động. Việc nghiên cứu và phát triển các công nghệ mới trong lĩnh vực này sẽ tiếp tục thúc đẩy sự tiến bộ của tự động hóa. Theo Bùi Vĩnh Đông (2008), cần nghiên cứu và có những đánh giá về hiệu quả sử dụng

6.1. Tóm Tắt Những Lợi Ích Chính Của Điện Tử Công Suất

Những lợi ích chính của điện tử công suất bao gồm: hiệu suất cao, kích thước nhỏ gọn, điều khiển chính xác, khả năng tích hợp IoT, AI, và giúp giảm chi phí vận hành hệ thống.

6.2. Hướng Nghiên Cứu Và Phát Triển Trong Tương Lai

Hướng nghiên cứu và phát triển bao gồm: điện tử công suất thông minh, các vật liệu bán dẫn mới (SiC, GaN), tích hợp IoT và AI, ứng dụng trong năng lượng tái tạo, xe điện và các hệ thống lưu trữ năng lượng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của hệ thống điện Việt Nam, việc nâng cao khả năng truyền tải công suất trên đường dây tải điện cao áp và siêu cao áp trở thành một vấn đề cấp thiết. Tính đến năm 2010, tổng công suất nguồn điện của Việt Nam đạt khoảng 21.190 MW, dự kiến tăng lên 36.540 MW vào năm 2020. Sự gia tăng này đòi hỏi các giải pháp kỹ thuật tiên tiến nhằm cải thiện chất lượng, độ ổn định và hiệu quả truyền tải điện năng. Một trong những thách thức lớn là hiện tượng công suất phản kháng do điện dung của đường dây, gây ra các vấn đề như dao động điện áp, tổn thất công suất và giảm độ tin cậy của hệ thống.

Luận văn tập trung nghiên cứu ứng dụng kỹ thuật điện tử công suất, đặc biệt là thiết bị Thyristor Controlled Series Capacitor (TCSC) – một thành viên quan trọng trong hệ thống Flexible AC Transmission System (FACTS) – để điều khiển chế độ làm việc của đường dây tải điện xoay chiều cao áp. Mục tiêu chính là điều khiển linh hoạt điện kháng và điện dung của tụ bù nối tiếp trên đường dây nhằm nâng cao khả năng truyền tải công suất, cải thiện độ ổn định và giảm thiểu các dao động không mong muốn trong hệ thống truyền tải điện.

Phạm vi nghiên cứu bao gồm khảo sát đặc tính làm việc của TCSC, mô hình hóa và phân tích nguyên lý hoạt động, thiết kế mạch điều khiển thyristor, cũng như mô phỏng các trường hợp vận hành khác nhau nhằm đánh giá hiệu quả của thiết bị trong việc cải thiện công suất truyền tải và ổn định hệ thống. Nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng công nghệ điện tử công suất hiện đại vào quản lý và vận hành hệ thống điện, góp phần nâng cao hiệu quả và độ tin cậy của lưới điện quốc gia.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết công suất phản kháng và điện kháng trong hệ thống truyền tải điện xoay chiều: Giải thích mối quan hệ giữa công suất phản kháng, điện áp và điện kháng của đường dây, từ đó xác định ảnh hưởng của điện dung và điện cảm đến hiệu quả truyền tải.

• Mô hình thiết bị FACTS và TCSC: TCSC là thiết bị bù nối tiếp điều khiển điện kháng bằng thyristor, giúp điều chỉnh điện kháng tổng thể của đường dây truyền tải. Mô hình mạch LC nối tiếp với thyristor điều khiển cho phép thay đổi điện kháng linh hoạt theo góc kích thyristor.

• Thuật toán điều khiển thyristor và nguyên lý hoạt động của thyristor: Thyristor hoạt động như một công tắc điện tử điều khiển dòng điện qua cuộn kháng, với góc kích α thay đổi để điều chỉnh điện kháng của mạch.

• Mô hình hệ thống truyền tải điện đơn giản (SMIB - Single Machine Infinite Bus): Dùng để mô phỏng và phân tích ảnh hưởng của TCSC đến ổn định điện áp và công suất truyền tải trong hệ thống.

Các khái niệm chính bao gồm: công suất phản kháng, điện kháng, điện dung, thyristor, góc kích thyristor, hệ thống FACTS, TCSC, ổn định tĩnh và động của hệ thống điện.

Phương pháp nghiên cứu

Luận văn sử dụng phương pháp nghiên cứu kết hợp giữa lý thuyết, mô hình hóa và mô phỏng:

• Nguồn dữ liệu: Số liệu về quy hoạch phát triển lưới điện Việt Nam giai đoạn 2004-2020, đặc tính kỹ thuật của các thiết bị điện, thông số mạch TCSC và thyristor được thu thập từ các tài liệu chuyên ngành và báo cáo kỹ thuật.

• Phương pháp phân tích: Mô hình hóa mạch TCSC dựa trên lý thuyết điện tử công suất, phân tích đặc tính điện kháng theo góc kích thyristor. Sử dụng thuật toán di truyền (Genetic Algorithm - GA) để tối ưu hóa các tham số điều khiển nhằm nâng cao hiệu quả truyền tải và ổn định hệ thống.

• Mô phỏng: Thực hiện mô phỏng trên mô hình SMIB với các trường hợp sự cố như ngắn mạch 3 pha, nhiễu loạn ngoài lưới, và các nhiễu loạn nhỏ tác động đến hệ thống. Kết quả mô phỏng được đánh giá qua các biến số như góc rotor, công suất điện, điện áp đầu cuối, dòng điện và điện kháng của TCSC.

• Cỡ mẫu và timeline: Nghiên cứu thực hiện trong giai đoạn 2006-2008, tập trung vào các mô hình và dữ liệu thực tế của hệ thống điện cao áp Việt Nam. Các mô phỏng được thực hiện trên các trường hợp điển hình nhằm đánh giá hiệu quả của TCSC trong điều kiện vận hành khác nhau.

Phương pháp nghiên cứu đảm bảo tính khoa học, chính xác và khả năng ứng dụng thực tiễn cao.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tăng khả năng truyền tải công suất trên đường dây: Sau khi lắp đặt TCSC với điều khiển thyristor, công suất truyền tải trên đường dây tăng lên khoảng 20-30% so với trạng thái không có thiết bị bù. Ví dụ, trong mô hình SMIB, công suất truyền tải tối đa tăng từ mức ban đầu lên đến 1.3 lần khi sử dụng TCSC.

2. Cải thiện độ ổn định điện áp: Ổn định tĩnh và động của hệ thống được nâng cao rõ rệt. Biến động điện áp tại các nút giảm xuống dưới 5% trong các trường hợp nhiễu loạn, so với mức biến động trên 10% khi không sử dụng TCSC.

3. Giảm tổn thất công suất phản kháng: TCSC giúp điều chỉnh điện kháng tổng thể của đường dây, giảm công suất phản kháng không mong muốn khoảng 15-25%, từ đó giảm tổn thất điện năng và tăng hiệu quả vận hành.

4. Khả năng điều khiển linh hoạt và nhanh chóng: Góc kích thyristor α có thể điều chỉnh liên tục từ 90° đến 180°, cho phép thay đổi điện kháng của mạch LC nối tiếp một cách chính xác và kịp thời, đáp ứng nhanh các biến động tải và sự cố trên lưới điện.

Thảo luận kết quả

Nguyên nhân chính của các cải thiện trên là do TCSC điều khiển được điện kháng nối tiếp trên đường dây, từ đó cân bằng công suất phản kháng và điện áp, giảm thiểu dao động và tổn thất. So với các nghiên cứu trong ngành, kết quả này phù hợp với các báo cáo về hiệu quả của thiết bị FACTS trong việc nâng cao khả năng truyền tải và ổn định hệ thống điện.

Việc sử dụng thuật toán di truyền trong tối ưu hóa góc kích thyristor giúp đạt được hiệu quả điều khiển tối ưu, giảm thiểu dao động và tăng độ tin cậy vận hành. Các biểu đồ mô phỏng thể hiện rõ sự giảm biến động góc rotor, điện áp và công suất điện khi có TCSC, minh chứng cho hiệu quả của thiết bị trong thực tế.

Ngoài ra, nghiên cứu cũng chỉ ra rằng vị trí lắp đặt TCSC trên đường dây ảnh hưởng đáng kể đến hiệu quả điều khiển, với vị trí tập trung ở 1/3 hoặc 2/3 chiều dài đường dây cho kết quả tốt nhất. Điều này phù hợp với đặc điểm phân bố điện dung và điện kháng trên đường dây siêu cao áp.

Tuy nhiên, nghiên cứu cũng lưu ý về hiện tượng cộng hưởng điện áp do tụ bù nối tiếp, đòi hỏi thiết kế mạch điều khiển thyristor và bảo vệ phù hợp để tránh các sự cố không mong muốn.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt TCSC tại các đoạn đường dây có điện dung cao: Ưu tiên các tuyến siêu cao áp dài trên 300 km, nơi hiện tượng công suất phản kháng và dao động điện áp diễn ra mạnh. Thời gian thực hiện trong vòng 3-5 năm, do các dự án nâng cấp lưới điện đang được triển khai.

2. Phát triển hệ thống điều khiển thyristor hiện đại: Áp dụng thuật toán điều khiển tối ưu như thuật toán di truyền để điều chỉnh góc kích thyristor liên tục, nâng cao độ chính xác và tốc độ phản ứng của TCSC. Chủ thể thực hiện là các viện nghiên cứu và nhà sản xuất thiết bị điện tử công suất.

3. Tăng cường đào tạo và nâng cao năng lực vận hành cho kỹ sư điện: Đảm bảo nhân lực có khả năng vận hành, bảo trì và xử lý sự cố liên quan đến thiết bị FACTS, đặc biệt là TCSC. Thời gian đào tạo liên tục trong 1-2 năm, phối hợp giữa các trường đại học và doanh nghiệp điện lực.

4. Xây dựng hệ thống giám sát và bảo vệ thiết bị: Thiết kế các giải pháp bảo vệ chống cộng hưởng, quá áp và quá dòng cho TCSC, đảm bảo an toàn và độ bền thiết bị trong vận hành thực tế. Chủ thể thực hiện là các đơn vị kỹ thuật và nhà cung cấp thiết bị.

5. Nghiên cứu mở rộng ứng dụng FACTS trong hệ thống điện Việt Nam: Khuyến khích các đề tài nghiên cứu tiếp theo tập trung vào các thiết bị khác trong họ FACTS như STATCOM, SSSC, UPFC để nâng cao hiệu quả quản lý và vận hành lưới điện. Thời gian nghiên cứu 3-5 năm, phối hợp giữa các viện nghiên cứu và doanh nghiệp điện lực.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia vận hành hệ thống điện: Nắm bắt kiến thức về thiết bị TCSC và các giải pháp điều khiển công suất phản kháng, giúp cải thiện hiệu quả vận hành và xử lý sự cố trên lưới điện cao áp.

2. Nhà nghiên cứu và sinh viên ngành tự động hóa và điện công nghiệp: Cung cấp cơ sở lý thuyết và mô hình thực nghiệm về ứng dụng kỹ thuật điện tử công suất trong điều khiển hệ thống điện, phục vụ cho các đề tài nghiên cứu và luận văn.

3. Các nhà quản lý và hoạch định chính sách năng lượng: Hiểu rõ vai trò của thiết bị FACTS trong phát triển lưới điện hiện đại, từ đó xây dựng các kế hoạch đầu tư và phát triển hạ tầng điện phù hợp.

4. Nhà sản xuất và cung cấp thiết bị điện tử công suất: Tham khảo các mô hình thiết kế, nguyên lý hoạt động và yêu cầu kỹ thuật của TCSC để phát triển sản phẩm phù hợp với nhu cầu thị trường Việt Nam.

Câu hỏi thường gặp

1. TCSC là gì và vai trò của nó trong hệ thống điện?
   TCSC (Thyristor Controlled Series Capacitor) là thiết bị bù nối tiếp điều khiển điện kháng bằng thyristor, giúp điều chỉnh linh hoạt điện kháng của đường dây truyền tải. Vai trò chính là nâng cao khả năng truyền tải công suất, cải thiện ổn định điện áp và giảm tổn thất công suất phản kháng.

2. Làm thế nào TCSC điều khiển điện kháng trên đường dây?
   TCSC sử dụng mạch LC nối tiếp với thyristor điều khiển góc kích α, thay đổi điện kháng tổng thể của mạch. Khi góc kích thay đổi, điện kháng của tụ bù nối tiếp thay đổi theo, từ đó điều chỉnh công suất phản kháng và điện áp trên đường dây.

3. Ưu điểm của việc sử dụng TCSC so với các thiết bị bù khác?
   TCSC có khả năng điều khiển liên tục và nhanh chóng, giúp đáp ứng kịp thời các biến động tải và sự cố. Thiết bị này cũng giúp giảm dao động điện áp, tăng giới hạn truyền tải công suất và cải thiện độ ổn định hệ thống hiệu quả hơn so với các thiết bị bù tĩnh.

4. Các thách thức khi triển khai TCSC trong thực tế là gì?
   Một số thách thức gồm hiện tượng cộng hưởng điện áp do tụ bù nối tiếp, yêu cầu thiết kế mạch điều khiển và bảo vệ phức tạp, cũng như cần đào tạo nhân lực vận hành chuyên sâu để đảm bảo an toàn và hiệu quả thiết bị.

5. TCSC có thể ứng dụng ở những hệ thống điện nào?
   TCSC phù hợp với các hệ thống truyền tải điện cao áp và siêu cao áp, đặc biệt là các tuyến đường dây dài trên 300 km, nơi hiện tượng công suất phản kháng và dao động điện áp diễn ra mạnh, cần điều khiển linh hoạt để nâng cao hiệu quả truyền tải.

Kết luận

• Luận văn đã nghiên cứu thành công ứng dụng kỹ thuật điện tử công suất trong điều khiển chế độ làm việc của đường dây tải điện xoay chiều cao áp thông qua thiết bị TCSC.
• Kết quả mô phỏng cho thấy TCSC giúp tăng khả năng truyền tải công suất lên đến 30%, cải thiện độ ổn định điện áp và giảm tổn thất công suất phản kháng đáng kể.
• Phương pháp điều khiển thyristor bằng thuật toán di truyền tối ưu hóa hiệu quả vận hành của TCSC, đáp ứng nhanh các biến động tải và sự cố.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật cho việc triển khai thiết bị FACTS trong hệ thống điện Việt Nam, góp phần nâng cao độ tin cậy và hiệu quả vận hành.
• Đề xuất các giải pháp triển khai, đào tạo và bảo vệ thiết bị nhằm đảm bảo ứng dụng thực tiễn hiệu quả trong giai đoạn 3-5 năm tới.

Khuyến khích các nhà nghiên cứu, kỹ sư và nhà quản lý ngành điện tiếp tục phát triển và ứng dụng các thiết bị FACTS để hiện đại hóa hệ thống truyền tải điện quốc gia.

Trích đoạn nội dung tài liệu

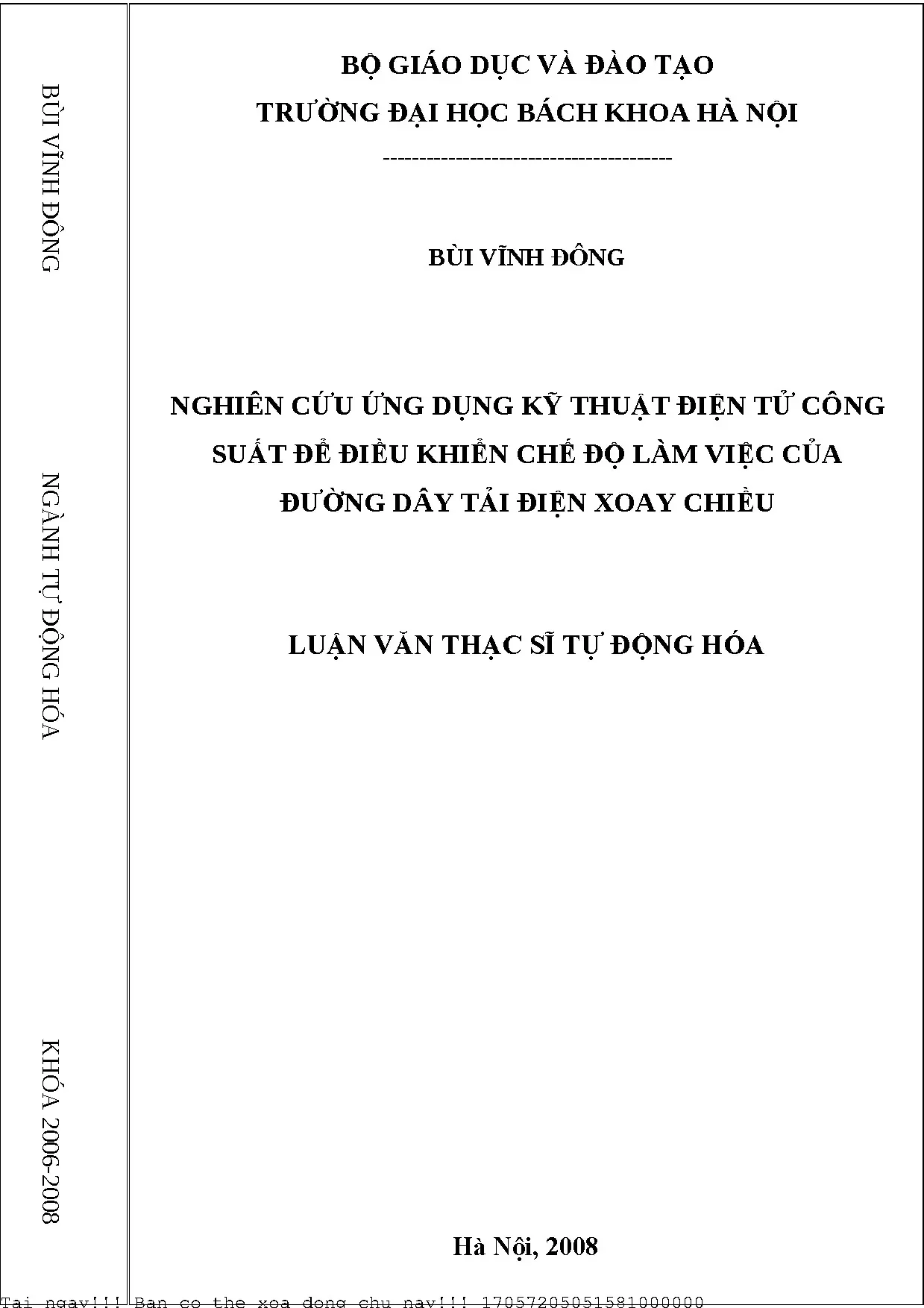

BỘ GIÁO DỤC VÀ ĐÀO TẠO BÙI VĨNH ĐÔNG TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ---------------------------------------- BÙI VĨNH ĐÔNG NGHIÊN CỨU ỨNG DỤNG KỸ THUẬT ĐIỆN TỬ CÔNG SUẤT ĐỂ ĐIỀU KHIỂN CHẾ ĐỘ LÀM VIỆC CỦA NGÀNH TỰ ĐỘNG HÓA ĐƯỜNG DÂY TẢI ĐIỆN XOAY CHIỀU LUẬN VĂN THẠC SĨ TỰ ĐỘNG HÓA KHÓA 2006-2008 Hà Nội, 2008 17057205051581000000 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ---------------------------------------- BÙI VĨNH ĐÔNG NGHIÊN CỨU ỨNG DỤNG KỸ THUẬT ĐIỆN TỬ CÔNG SUẤT ĐỂ ĐIỀU KHIỂN CHẾ ĐỘ LÀM VIỆC CỦA ĐƯỜNG DÂY TẢI ĐIỆN XOAY CHIỀU CHUYÊN NGÀNH: TỰ ĐỘNG HÓA LUẬN VĂN THẠC SĨ TỰ ĐỘNG HÓA NGƯỜI HƯỚNG DẪN KHOA HỌC: PGS.TS NGYỄN VĂN LIỄN Hà Nội, 2008 Lêi cam ®oan T«i lµ Bïi VÜnh §«ng, häc viªn líp Cao häc Tù ®éng hãa, Kho¸ 2006 – 2008. §îc sù gióp ®ì vµ hìng dÉn cña thÇy gi¸o PGS.TS NguyÔn V¨n LiÔn t«i ®· chän vµ thùc hiÖn ®Ò tµi luËn v¨n cã néi dung Nghiªn cøu øng dông kü thuËt ®iÖn tö c«ng suÊt ®Ó ®iÒu khiÓn chÕ ®é lµm viÖc cña ®êng d©y t¶i ®iÖn xoay chiÒu. T«i xin cam ®oan b¶n luËn v¨n nµy ®îc thùc hiÖn bëi chÝnh b¶n th©n m×nh díi sù hìng dÉn cña PGS. NguyÔn V¨n LiÔn, cïng víi c¸c tµi liÖu ®· ®îc trÝch dÉn trong phÇn tµi liÖu tham kh¶o ë phÇn cuèi b¶n luËn v¨n.

Hµ Néi, ngµy 25 th¸ng 11 n¨m 2008 Häc viªn Bïi VÜnh §«ng 1 Môc lôc c¸c ký hiÖu, c¸c ch÷ viÕt t¾t. 3 Danh môc c¸c b¶ng. 4 Danh môc c¸c h×nh vÏ. 11 tæng quan vÒ líi ®iÖn viÖt nam.

Quy ho¹ch hÖ thèng ®iÖn ViÖt Nam ®Õn n¨m 2020. Ch¬ng tr×nh ph¸t triÓn líi ®iÖn truyÒn t¶i cña ViÖt Nam. 15 c¸c chÕ ®é lµm viÖc cña ®êng d©y t¶i ®iÖn cao ¸p .1 C¸c chÕ ®é lµm viÖc cña hÖ thèng ®iÖn .2 MÊt c©n b»ng c«ng suÊt t¸c dông trong hÖ thèng ®iÖn.3 Kh¸i niÖm vÒ æn ®Þnh vµ quan hÖ gi÷a c©n b»ng c«ng suÊt ph¶n kh¸ng víi æn ®Þnh trong líi hÖ thèng, líi truyÒn t¶i.2 Quan hÖ c«ng suÊt ph¶n kh¸ng - ®iÖn ¸p. 23 øng dông ®iÖn tö c«ng suÊt ®Ó ®iÒu khiÓn c¸c thiÕt bÞ bï däc vµ bï ngang.1 Môc ®Ých cña viÖc ®Æt bï.2 Bï däc vµ bï ngang trªn ®êng d©y siªu cao ¸p .3 C¸c gi¶i ph¸p vµ thiÕt bÞ ®iÒu khiÓn c«ng suÊt ph¶n kh¸ng trªn ®êng d©y tryÒn t¶i ®iÖn - øng dông thiÕt bÞ FACT trong hÖ thèng truyÒn t¶i ®iÖn xoay chiÒu.1 M« h×nh thiÕt bÞ FACT .2 C¸c d¹ng c¬ b¶n cña thiÕt bÞ ®iÒu khiÓn FACTS.1 C¸c bé ®iÒu khiÓn ngang .3 C¸c bé ®iÒu khiÓn tæ hîp däc vµ ngang.

41 m« h×nh vµ nguyªn lý ho¹t ®éng cña thiÕt bÞ bï däc cã ®iÒu khiÓn tcsc .2 Nguyªn lý ho¹t ®éng cña kh¸ng ®iÒu chØnh b»ng Thyristor- TCR (Thyristor Controlled Reactor) .3 Kh¸ng ®iÒu chØnh b»ng Thyristor – TCR (Thyristor Controlled Reactor) .4 Bï däc b»ng ®iÖn dung cã ®iÒu chØnh - TCSC (Thyristor Controlled Series Capacitor ) .2 CÊu tróc ®iÒu khiÓn .1 S¬ ®å khèi vµ hÖ thèng ®iÒu khiÓn cña TCSC .2 S¬ ®å khèi hÖ ®iÒu khiÓn ph¸t xung cho thyristor cña TCSC. 70 Kh¶o s¸t c¸c ®Æc tÝnh lµm viÖc cña TCSC.1 ThuËt to¸n GA vµ m« h×nh gi¶m bËc cña hÖ thèng MIMO tuyÕn tÝnh sö dông thuËt to¸n GA .2 øng dông ThuËt to¸n GA kh¶o s¸t ®Æc tÝnh lµm viÖc cña TCSC.1 M« h×nh hÖ thèng truyÒn t¶i trªn kh«ng cã mét m¸y ph¸t ®iÖn .2 M« h×nh hÖ thèng bï nèi tiÕp ®iÒu khiÓn b»ng Thyristor (TCSC) .3 CÊu tróc cña bé ®iÒu khiÓn TCSC .4 C¸c vÊn ®Ò liªn quan ®Õn x©y dùng c«ng thøc .5 Kh¸i qu¸t vÒ thuËt to¸n di chuyÒn (genetic algorithm - GA) .1 Trêng hîp 1: NhiÔu g©y lçi 3 pha .2 Trêng hîp 2: Sù nhiÔu lo¹n ngoµi líi truyÒn t¶i .3 Trêng hîp 3: C¸c nhiÔu lo¹n nhá t¸c ®éng .3 M« pháng t¸c dông cña bé ®iÒu khiÓn TCSC trªn ®êng d©y truyÒn t¶i ®iÖn xoay chiÒu trong trêng hîp sù cè 1 pha ch¹m ®Êt .1 X©y dùng s¬ ®å m¹ch m« pháng.2 KÕt qu¶ m« pháng .1 ChÕ ®é b×nh thêng .2 Trêng hîp sù cè ch¹m ®Êt 1 pha trong thêi gian ng¾n, khi kh«ng cã bé ®iÒu khiÓn TCSC .3 Trêng hîp sù cè ch¹m ®Êt 1 pha trong thêi gian ng¾n, khi cã bé ®iÒu khiÓn TCSC. 101 Tµi liÖu tham kh¶o. 103 Tãm t¾t luËn v¨n th¹c sü.

105 3 c¸c ký hiÖu, c¸c ch÷ viÕt t¾t C§XL ChÕ ®é x¸c lËp C§Q§ ChÕ ®é qu¸ ®é HT§ HÖ thèng ®iÖn TBA Tr¹m biÕn ¸p §DSCA §êng d©y siªu cao ¸p FACTS Flexible AC Transmission System – HÖ thèng truyÒn t¶i ®iÖn xoay chiÒu linh ho¹t GA Genetic algorithm - ThuËt to¸n di chuyÒn SMIB Single machine infinite bus – HÖ thèng truyÒn t¶i trªn kh«ng dïng mét m¸y ph¸t STATCOM Static Synchronous Compensator – ThiÕt bÞ bï ngang ®iÒu khiÓn b»ng Thyristor SVC Static Var Compensator – ThiÕt bÞ bï tÜnh cã ®iÒu khiÓn b»ng Thyristor SSSC Static Sychronous Series Compensation - M¸y bï ®ång bé tÜnh TCSC Thyristor Controlled Series Capacitor – Bï tô nèi tiÕp ®îc ®iÒu khiÓn b»ng Thyristor TCR Thyristor Controlled Reactor - Kh¸ng ®iÖn ®iÒu chØnh b»ng thyristor UPFC Unified Power Flow Controller – ThiÕt bÞ ®iÒu khiÓn c«ng suÊt tæ hîp. 4 Danh môc c¸c b¶ng Ch¬ng 1 B¶ng B1.1 Tæng c«ng suÊt nguån ®iÖn ViÖt Nam giai ®o¹n 2004-2010-2020 B¶ng B1.2 Dù kiÕn ph¸t triÓn líi 500kV giai ®o¹n 2000-2020 Ch¬ng 3 B¶ng B3.1 C¸c d¹ng cña thiÕt bÞ FACTS Ch¬ng 4 B¶ng B4.1 §Æc ®iÓm c¸c vïng lµm viÖc Danh môc c¸c h×nh vÏ Ch¬ng 2 H×nh 2.1 S¬ ®å hÖ thèng ®iÖn ®¬n gi¶n H×nh 2.2 S¬ ®å ho¸n vÞ pha Ch¬ng 3 H×nh 3.1 M« h×nh hÖ thèng ®iÖn ®¬n gi¶n cã tô ®iÖn m¾c nèi tiÕp trªn ®êng d©y H×nh 3.2 §å thÞ vÐct¬ U vµ I cña ®êng d©y khi cã tô bï däc H×nh 3.3 §Æc tÝnh P(δ) øng víi trêng hîp kh«ng cã tô bï däc vµ cã tô bï däc H×nh 3.4 ¶nh hëng cña vÞ trÝ bï däc trªn ®êng d©y H×nh 3.5 ThiÕt bÞ FACT d¹ng A H×nh 3.6 ThiÕt bÞ FACT d¹ng B H×nh 3.7 ThiÕt bÞ FACT d¹ng C H×nh 3.8 S¬ ®å 1 sîi cña STATCOM H×nh 3.10 S¬ ®å 1 sîi cña UPFC H×nh 3.11 S¬ ®å TCPST 5 Ch¬ng 4 H×nh4.1 M« h×nh TCSC H×nh 4.2 : Sù thay ®æi ®iÖn kh¸ng cña TCSC víi gãc më a H×nh 4.3 Nguyªn lý cÊu t¹o cña thyristor H×nh 4.4 D¹ng sãng ra cña m¹ch thuÇn trë ®iÒu khiÓn b»ng thyristor H×nh 4.5 (a) c¸c phÇn tö chÝnh cña mét TCR; (b) d¹ng sãng cña dßng vµ ¸p trong TCR H×nh 4.6 H×nh d¸ng cña dßng vµ ¸p trong TCR ë gãc më a =1200 H×nh 4.7 §Æc tÝnh ®iÒu chØnh liªn tôc cña TCR H×nh 4.8 ®Æc tÝnh ®iÒu khiÓn cña TCR H×nh 4.9 Sãng cña tÝn hiÖu dßng ®iÖn cña TCR H×nh 4.10 §Æc tÝnh ®iÒu chØnh dßng ®iÖn cña TCR theo gãc c¾t a H×nh 4.11 M« h×nh m¹ch TCSC vµ biÓu thÞ t¬ng ®¬ng cña nã H×nh 4. M« h×nh TCSC (a) M« h×nh c¬ b¶n; (b) M« h×nh thùc tÕ H×nh 4.13 M¹ch t¬ng ®¬ng cña TCSC ®¬n gi¶n H×nh 4.14 : Sù thay ®æi ®iÖn kh¸ng cña TCSC víi gãc më a H×nh 4.15 S¬ ®å khèi ®iÒu khiÓn gãc më α H×nh 4.16 S¬ ®å ®iÒu khiÓn ®iÖn kh¸ng tæng cña TCSC H×nh 4.17 S¬ ®å khèi vµ hÖ thèng ®iÒu khiÓn cña TCSC H×nh 4.18 S¬ ®å khèi cña hÖ ®iÒu khiÓn ph¸t xung cho thyristor cña TCSC H×nh 4.19 S¬ ®å khèi cña hÖ ®iÒu khiÓn ph¸t xung cho thyristor cña TCSC cã c¶i thiÖn H×nh 4.20 S¬ ®å khèi cña hÖ ®iÒu khiÓn ph¸t xung cho thyristor cña TCSC cã c¶i thiÖn Ch¬ng 5 H×nh 5.1 S¬ ®å thuËt to¸n GA H×nh 5.2 HÖ thèng truyÒn t¶i trªn kh«ng cã mét m¸y ph¸t ®iÖn víi TCSC 6 H×nh 5.3 Module c¬ b¶n cña TCSC H×nh 5.4 CÊu tróc cña bé ®iÒu khiÓn TCSC H×nh 5.5 s¬ ®å thuËt to¸n di chuyÒn H×nh 5.6 Mæ pháng m« h×nh SMIB cã dïng bé ®iÒu khiÓn TCSC H×nh 5.7 M« h×nh m« pháng tÝnh to¸n cña i d, i q, E’ d, E’ q vµ P e H×nh 5.8 Sù biÕn ®æi cña Gãc Rotor cña m¸y ph¸t ®ång bé khi cã vµ kh«ng cã bé ®iÒu khiÓn TCSC ®èi víi nhiÔu g©y lçi 3 pha trong 5 chu kú H×nh 5.9 Sù biÕn ®æi cña ®é lÖh tèc ®é Dw trong trêng hîp 1 H×nh 5.10 Sù biÕn ®æi c«ng suÊt ®iÖn Pe trong trêng hîp 1 H×nh 5.11 Sù biÕn ®iÖn ¸p E’ d trong trêng hîp 1 H×nh 5.12 Sù biÕn ®iÖn ¸p E’ q trong trêng hîp 1 H×nh 5.13 Sù biÕn ®æi ®iÖn ¸p E’ fd trong trêng hîp 1 H×nh 5.14 Sù biÕn ®æi ®iÖn ¸p ®Çu cuèi V’ t trong trêng hîp 1 H×nh 5.15 Sù biÕn ®æi dßng ®iÖn Id trong trêng hîp 1 H×nh 5.16 Sù biÕn ®æi dßng ®iÖn Iq trong trêng hîp 1 H×nh 5.17 Sù biÕn ®æi cña XTCSC trong trêng hîp 1 H×nh 5.18 Sù biÕn ®æi cña Gãc Rotor cña m¸y ph¸t ®ång bé H×nh 5.19 Sù biÕn ®æi cña ®é lÖh tèc ®é Dw trong trêng hîp 2 H×nh 5.20 Sù biÕn ®æi c«ng suÊt ®iÖn Pe trong trêng hîp 2 H×nh 5.21 Sù biÕn ®iÖn ¸p E’ d trong trêng hîp 2 H×nh 5.22 Sù biÕn ®iÖn ¸p E’ q trong trêng hîp 2 H×nh 5.23 Sù biÕn ®æi ®iÖn ¸p E’ fd trong trêng hîp 2 H×nh 5.24 Sù biÕn ®æi ®iÖn ¸p ®Çu cuèi V’ t trong trêng hîp 2 H×nh 5.25 Sù biÕn ®æi dßng ®iÖn Iq trong trêng hîp 2 H×nh 5.26 Sù biÕn ®æi cña XL trong trêng hîp 2 H×nh 5.27 Sù biÕn ®æi cña Gãc Rotor cña m¸y ph¸t ®ång bé trêng hîp 3 H×nh 5.28 Sù biÕn ®æi cña ®é lÖh tèc ®é Dw trong trêng hîp 3 H×nh 5.29 Sù biÕn ®æi c«ng suÊt ®iÖn Pe trong trêng hîp 3 7 H×nh 5.30 Sù biÕn ®æi ®iÖn ¸p ®Çu cuèi V t trong trêng hîp 3 H×nh 5.31 Sù biÕn ®æi cña XTCSC trong trêng hîp 3 H×nh 5.32 M¹ch m« pháng hÖ thèng truyÒn t¶i bï nèi tiÕp H×nh 5.33 CÊu tróc cña Module bé bï nèi tiÕp TCSC H×nh 5.34 CÊu tróc kh©u bï cña 1 pha H×nh 5.35 CÊu tróc kh©u Energy & Gap firing H×nh 5.36 §å thÞ ®iÖn ¸p ba pha líi truyÒn t¶i chÕ ®é b×nh thêng H×nh 5.37 §å thÞ dßng ®iÖn ba pha líi truyÒn t¶i chÕ ®é b×nh thêng H×nh 5.38 §å thÞ dßng ®iÖn ba pha líi truyÒn t¶i t¹i ®iÓm B1 H×nh 5.39 §å thÞ ®iÖn ¸p vµ dßng ®iÖn ba pha líi truyÒn t¶i t¹i ®iÓm B2 H×nh 5.40 §å thÞ ®iÖn ¸p ba pha líi truyÒn t¶i t¹i ®iÓm B1 H×nh 5.41 §å thÞ dßng ®iÖn ba pha líi truyÒn t¶i t¹i ®iÓm B1 H×nh 5.42 §å thÞ ®iÖn ¸p vµ dßng ®iÖn ba pha líi truyÒn t¶i t¹i ®iÓm B2 summary Keyword 1. Series compensating on transmission lines; 3.

high-voltage and super high-votage transmission line. An increase in power ability of transmission lines, improvement of quality, stability of high and super high voltage power transmission line system are the matters to be interested in management and electric power transmission.
