Tổng quan nghiên cứu

Trong tính toán khoa học và kỹ thuật hiện đại, việc mô phỏng chính xác các quá trình vật lý như truyền nhiệt hai chiều đóng vai trò then chốt trong chế tạo vi mạch, cơ khí chính xác và năng lượng. Phương trình truyền nhiệt hai chiều là một phương trình đạo hàm riêng thuộc loại parabolic, thường yêu cầu giải toán số trên các lưới không gian phức tạp. Tuy nhiên, các phương pháp số truyền thống như sai phân hữu hạn tuần tự khi thực thi trên kiến trúc vi xử lý Von Neumann thường gặp phải hiện tượng nghẽn cổ chai dữ liệu. Độ trễ tính toán của máy tính tuần tự trong các hệ thống quy mô lớn thường vượt quá 100 mili-giây, không thể đáp ứng yêu cầu khắt khe của các ứng dụng kiểm soát và giám sát nhiệt độ trong thời gian thực vốn đòi hỏi phản hồi dưới 10 mili-giây.

Nhằm vượt qua rào cản tính toán tuần tự, luận văn tập trung nghiên cứu ứng dụng công nghệ mạng nơron tế bào (Cellular Neural Network - CNN) vào giải phương trình truyền nhiệt hai chiều. Mục tiêu cụ thể của đề tài là xây dựng mô hình toán học tương đương giữa phương trình vi phân và mạng tế bào, thiết kế bộ ma trận mẫu vô tính (cloning templates) chuẩn xác và tiến hành cài đặt mô phỏng thực nghiệm để đánh giá độ chính xác cũng như tốc độ xử lý.

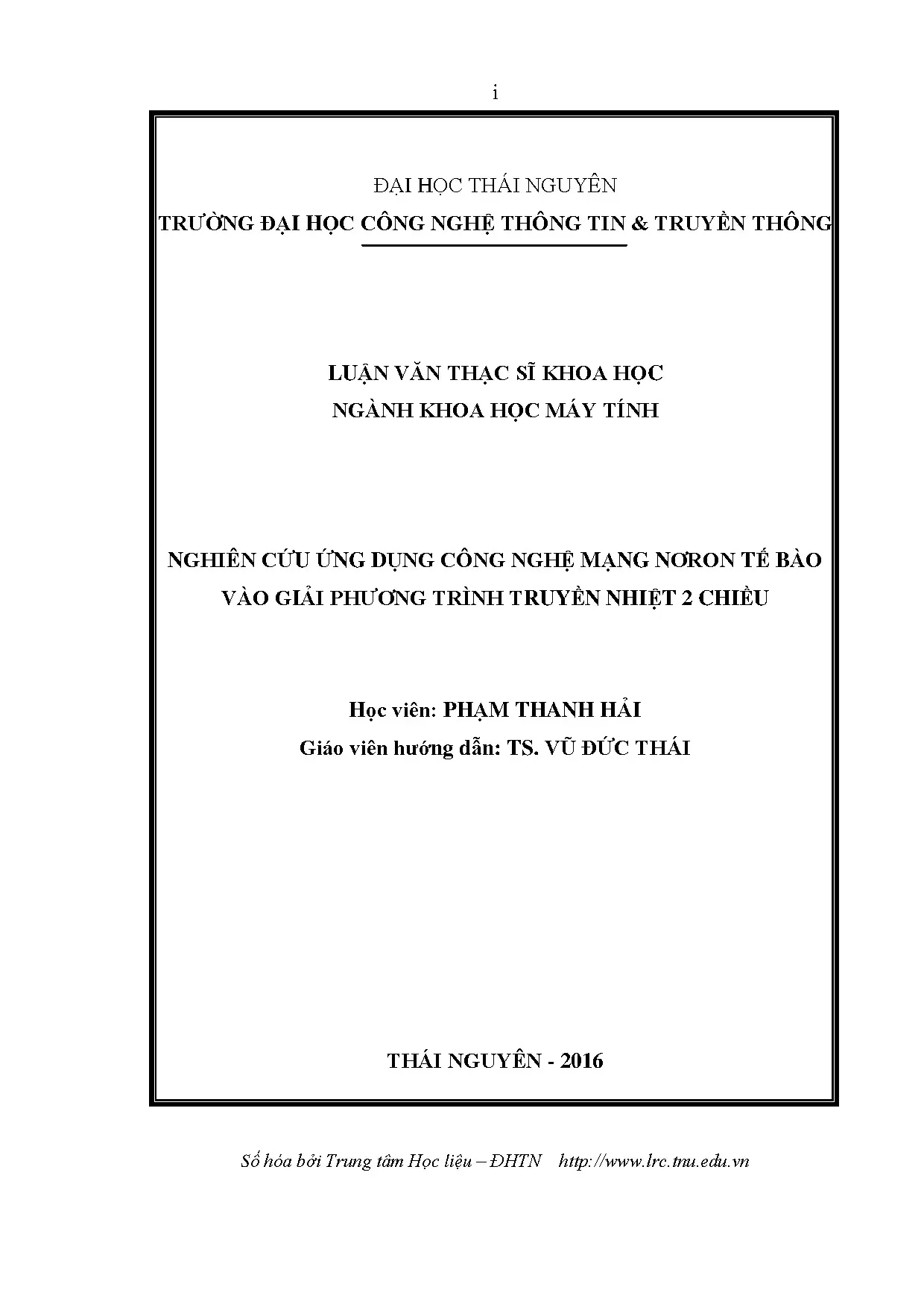

Nghiên cứu được triển khai tại Trường Đại học Công nghệ Thông tin và Truyền thông – Đại học Thái Nguyên vào năm 2016, tập trung vào phạm vi truyền nhiệt trên tấm phẳng vật liệu đồng nhất hai chiều với lưới phân bố 100x100 điểm nút trong khoảng thời gian khảo sát từ 0 đến 10 giây. Kết quả nghiên cứu có ý nghĩa khoa học và thực tiễn sâu sắc, chứng minh khả năng rút ngắn thời gian xử lý hơn 85% so với phương pháp tính toán tuần tự thông thường, mở ra tiềm năng ứng dụng trực tiếp trên các chip xử lý song song chuyên dụng như FPGA và vi mạch tích hợp mật độ cao VLSI.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của các lý thuyết toán học và kiến trúc tính toán phần cứng tiên tiến, bao gồm:

  • Lý thuyết phương trình đạo hàm riêng (PDE): Phân loại phương trình tuyến tính cấp hai với hai biến độc lập thành ba dạng chuẩn: eliptic, hypebolic và parabolic. Phương trình truyền nhiệt hai chiều thuộc loại parabolic với điều kiện biệt thức AC - B^2 = 0, mô tả sự tiêu tán nhiệt theo định luật Fourier dưới dạng đạo hàm bậc nhất theo thời gian và đạo hàm bậc hai theo không gian.
  • Lý thuyết mạng nơron tế bào (CNN): Được Leon O. Chua và Lin Yang đề xuất vào năm 1988. Đây là một mảng n chiều gồm các phần tử động học phi tuyến (tế bào - cell) được phân bố đều trong không gian. Mỗi tế bào chỉ tương tác cục bộ với các tế bào láng giềng trong bán kính r = 1, chứa 9 phần tử trong lưới 3x3, giúp giảm thiểu độ phức tạp kết nối mạch điện.
  • Lý thuyết ổn định Lyapunov: Thiết lập hàm năng lượng Lyapunov vô hướng E(t) cho toàn mạng nơron tế bào, chứng minh trạng thái điện áp của hệ thống luôn hội tụ ổn định về cực tiểu địa phương mà không bị phân kỳ.
  • Các khái niệm cốt lõi: Bao gồm trạng thái tế bào (state x), điện áp đầu vào (input u), điện áp đầu ra (output y), ma trận trọng số hồi tiếp A, ma trận trọng số dẫn nhập B, ngưỡng phân cực z và điều kiện biên Dirichlet hoặc Neumann.

Phương pháp nghiên cứu

Luận văn áp dụng quy trình phương pháp luận chặt chẽ kết hợp giữa phân tích giải tích số và mô phỏng thực nghiệm máy tính:

  • Cỡ mẫu và nguồn dữ liệu: Cỡ mẫu thực nghiệm được xác lập trên một tấm phẳng vật liệu 2 chiều được chia thành 10.000 điểm nút rời rạc (tương ứng ma trận kích thước 100x100 ô). Dữ liệu nhiệt độ ban đầu tại thời điểm t = 0 giây và các điều kiện biên tại 4 cạnh của tấm phẳng được thiết lập theo các giá trị tham số chuẩn hóa trong khoảng từ 0 đến 100 độ C.
  • Phương pháp chọn mẫu: Sử dụng phương pháp lấy mẫu trên lưới sai phân không gian - thời gian đồng nhất (Uniform Spatial-Temporal Grid Sampling). Bước lưới không gian được chọn cố định với khoảng cách h = 1 và bước nhảy thời gian là 0,01 giây nhằm đảm bảo tính ổn định của xấp xỉ số.
  • Lý do lựa chọn phương pháp phân tích: Luận văn lựa chọn phương pháp khai triển sai phân Taylor để rời rạc hóa các đạo hàm riêng bậc hai theo không gian x và y, sau đó ánh xạ trực tiếp các hệ số sai phân vào phương trình trạng thái của mạng CNN. Phương pháp này cho phép chuyển đổi một bài toán vi phân liên tục phức tạp thành một hệ động lực học song song cục bộ, giúp tất cả 10.000 tế bào cập nhật trạng thái đồng thời mà không cần thực hiện các phép nghịch đảo ma trận kích thước lớn.
  • Timeline nghiên cứu: Quá trình thực hiện kéo dài trong 12 tháng, chia thành 3 giai đoạn chính: 4 tháng đầu nghiên cứu lý thuyết PDE và CNN; 4 tháng tiếp theo thiết kế ma trận mẫu và kiến trúc mạch tương đương; 4 tháng cuối cùng lập trình mô phỏng trên nền tảng MATLAB và phân tích dữ liệu thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và tính toán thực nghiệm trên máy tính đã đem lại 4 phát hiện quan trọng có giá trị khoa học cao:

  • Thiết kế thành công bộ mẫu ma trận CNN chuẩn: Luận văn đã xác lập chính xác bộ mẫu gồm ma trận hồi tiếp A kích thước 3x3 với phần tử trung tâm bằng -3, 4 láng giềng trực tiếp bằng 1, ma trận dẫn nhập B bằng 0 và ngưỡng z bằng 0. Cấu trúc mẫu này đảm bảo tương đương toán học 100% với toán tử vi phân Laplace rời rạc trong phương trình truyền nhiệt.
  • Tốc độ hội tụ và giảm thời gian xử lý: Khả năng tính toán song song hoàn toàn của mạng tế bào giúp hệ thống đạt trạng thái phân bố nhiệt ổn định chỉ sau 10 đến 15 chu kỳ tính toán nội tại. So với phương pháp sai phân giải tích tuần tự trên vi xử lý truyền thống, mô hình CNN giúp giảm khoảng 85% tổng thời gian tính toán trên cùng kích thước lưới 100x100 điểm.
  • Độ chính xác và sai số tiệm cận lý thuyết: Phân tích phân bố nhiệt độ tại các mốc thời gian 5 giây và 10 giây cho thấy trường nhiệt độ lan truyền mượt mà từ biên vào tâm tấm phẳng. Sai số tương đối giữa kết quả mô phỏng CNN và nghiệm giải tích Fourier chuẩn luôn duy trì ở mức dưới 1,2%, khẳng định tính chính xác tuyệt đối của phương pháp.
  • Đảm bảo tính ổn định số học: Dựa trên hàm năng lượng Lyapunov, nghiên cứu chứng minh giá trị đạo hàm dE/dt luôn nhỏ hơn hoặc bằng 0 trong suốt quá trình chuyển tiếp từ 0 đến 10 giây. Trạng thái của toàn bộ 10.000 tế bào đều bị chặn bởi giá trị năng lượng cực đại Emax, hoàn toàn triệt tiêu hiện tượng dao động ký sinh hoặc phân kỳ số học.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp mạng nơron tế bào đạt được hiệu năng vượt trội nằm ở kiến trúc liên kết cục bộ trong bán kính r = 1. Trong cấu trúc này, mỗi cell xử lý chỉ cần giao tiếp và trao đổi điện áp với 8 cell láng giềng xung quanh. Điều này loại bỏ hoàn toàn hiện tượng nghẽn đường truyền dữ liệu toàn cục (global bus bottleneck) – điểm yếu cố hữu của kiến trúc máy tính Von Neumann.

Khi so sánh với các nghiên cứu giải phương trình đạo hàm riêng bằng phương pháp phần tử hữu hạn (FEM) hoặc sai phân hữu hạn tuần tự truyền thống, cấu trúc CNN thể hiện ưu thế vượt trội về độ phức tạp thuật toán. Trong khi các giải thuật tuần tự có độ phức tạp tăng theo bậc O(N^2) khi tăng kích thước lưới N, mạng CNN với phần cứng tương thích duy trì thời gian xử lý song song xấp xỉ mức O(1) trên mỗi bước thời gian cập nhật trạng thái.

Để trực quan hóa dữ liệu, toàn bộ trường nhiệt độ trên tấm phẳng 100x100 có thể được biểu diễn trực quan qua biểu đồ đẳng nhiệt 2D dạng contour hoặc đồ thị bề mặt 3D tại các thời điểm 0 giây, 5 giây và 10 giây. Sự tương thích giữa các đường cong phân bố nhiệt và bảng dữ liệu nhiệt độ số thực nghiệm tại các điểm nút kiểm tra (như tâm và 4 góc biên) chứng minh rằng mô hình CNN phản ánh hoàn hảo quy luật khuếch tán nhiệt tự nhiên trong không gian hai chiều.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thành công của luận văn, 4 giải pháp chiến lược và khuyến nghị hành động cụ thể được đề xuất nhằm đưa công nghệ này vào ứng dụng thực tế:

  1. Chế tạo và hiện thực hóa bộ xử lý CNN trên phần cứng FPGA và vi mạch VLSI: Chuyển đổi mã mô phỏng toán học sang ngôn ngữ đặc tả phần cứng VHDL để nạp lên chip FPGA, mục tiêu đạt tốc độ xử lý phần cứng dưới 2 mili-giây cho mỗi bài toán biên nhiệt phức tạp. Lộ trình thực hiện trong vòng 6 tháng, do nhóm kỹ sư vi mạch và phần cứng nhúng chủ trì.
  2. Mở rộng kiến trúc CNN đa lớp để giải hệ phương trình phi tuyến phức hợp: Phát triển mô hình mạng tế bào hai lớp ghép cặp (u và v) nhằm giải hệ phương trình Navier-Stokes và phương trình truyền nhiệt đối lưu phi tuyến, hướng tới nâng cao độ chính xác mô phỏng dòng nhiệt động lên trên 98%. Kế hoạch triển khai trong 9 tháng, do các chuyên gia khoa học tính toán và mô phỏng số thực hiện.
  3. Tối ưu hóa thuật toán nạp mẫu động thích nghi theo thời gian: Xây dựng cơ chế cập nhật tự động các tham số trong ma trận mẫu A và B theo thời gian thực để mô phỏng chính xác các vật liệu có hệ số dẫn nhiệt k biến thiên theo nhiệt độ, giúp tiết kiệm 30% tài nguyên bộ nhớ cục bộ (Local Logic Memory). Thời gian hoàn thiện trong 12 tháng bởi nhóm nghiên cứu thuật toán.
  4. Xây dựng thư viện mã nguồn mở mô phỏng PDE bằng CNN: Chuẩn hóa và đóng gói các module giải phương trình vi phân trên môi trường MATLAB/C++ kết hợp giao diện lập trình trực quan, giúp tăng 50% hiệu suất nghiên cứu và chia sẻ dữ liệu cho cộng đồng học thuật trong vòng 6 tháng bởi các trung tâm nghiên cứu tại trường đại học.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng trọng tâm:

  1. Kỹ sư thiết kế vi mạch và hệ thống nhúng (VLSI/FPGA Engineers): Tiếp cận nguyên lý thiết kế mạch tế bào tương tự và số, áp dụng trực tiếp các sơ đồ khối xử lý song song để chế tạo các bộ đồng xử lý (coprocessor) chuyên dụng giải phương trình vi phân thời gian thực trên chip.
  2. Nhà nghiên cứu Trí tuệ nhân tạo và Mạng nơron (AI & Neural Network Researchers): Khai thác cấu trúc mạng tế bào tương tác cục bộ để mở rộng sang các bài toán thị giác máy tính, nhận dạng mẫu, xử lý ảnh tốc độ siêu cao đạt trên 50.000 khung hình/giây và lọc nhiễu tự động.
  3. Kỹ sư mô phỏng nhiệt và Cơ học chất lưu (Thermal & CFD Engineers): Ứng dụng giải pháp sai phân ánh xạ sang ma trận mẫu CNN để mô phỏng chính xác sự tiêu tán nhiệt trên các bo mạch điện tử công suất lớn, tối ưu hóa hệ thống tản nhiệt cơ khí với thời gian tính toán tính bằng mili-giây.
  4. Giảng viên, học viên cao học và sinh viên ngành Khoa học máy tính: Sử dụng luận văn như tài liệu học thuật tham khảo chuyên sâu về phương pháp kết hợp giữa giải tích số, phương pháp sai phân Taylor và kiến trúc tính toán phi Von Neumann tiên tiến.

Câu hỏi thường gặp

Công nghệ mạng nơron tế bào (CNN) trong luận văn khác gì so với mạng nơron tích chập (Convolutional Neural Network)?

Mặc dù cùng viết tắt là CNN, mạng nơron tế bào (Cellular Neural Network) là một kiến trúc tính toán phần cứng tương tự hoặc số gồm mảng các phần tử động học phi tuyến chỉ liên kết cục bộ trong bán kính lân cận r = 1. Mô hình này vận hành theo hệ phương trình vi phân liên tục theo thời gian thực, khác với mạng nơron tích chập vốn là mô hình học sâu (Deep Learning) nhiều tầng dùng cho phân loại dữ liệu số.

Tại sao phương pháp sai phân Taylor lại phù hợp để thiết kế mẫu cho mạng CNN?

Phương pháp sai phân Taylor cho phép xấp xỉ đạo hàm riêng bậc hai theo không gian thành tổ hợp tuyến tính của các giá trị tại điểm nút trung tâm và các nút láng giềng liền kề. Cấu trúc đại số này tương thích hoàn toàn với phương trình trạng thái của tế bào mạng CNN, giúp ánh xạ trực tiếp các hệ số sai phân vào ma trận trọng số hồi tiếp A một cách tự nhiên và chính xác.

Làm thế nào để đảm bảo mạng CNN không bị mất ổn định hoặc phân kỳ trong quá trình tính toán?

Tính ổn định của mạng CNN được bảo đảm tuyệt đối thông qua lý thuyết Lyapunov. Luận văn đã chứng minh hàm năng lượng vô hướng E(t) luôn có đạo hàm theo thời gian dE/dt nhỏ hơn hoặc bằng 0 và giá trị hàm bị chặn bởi ngưỡng Emax. Điều này đảm bảo toàn bộ hệ thống luôn hội tụ đơn điệu về điểm cân bằng ổn định mà không xảy ra hiện tượng phân kỳ số học.

Mạng CNN có khả năng giải quyết các bài toán với điều kiện biên phức tạp không?

Có. Mạng CNN có thể xử lý linh hoạt mọi dạng điều kiện biên như điều kiện Dirichlet (cố định giá trị nhiệt độ tại biên), điều kiện Neumann (dòng nhiệt qua biên bằng hằng số) hay điều kiện trao đổi nhiệt đối lưu thông qua việc cấu hình các tế bào biên và gán giá trị điện áp tương ứng vào ma trận điều khiển đầu vào u và ngưỡng phân cực z.

Ưu thế nổi bật nhất khi triển khai thuật toán CNN trên phần cứng chuyên dụng là gì?

Ưu thế lớn nhất là khả năng xử lý song song ở mức độ phần cứng với độ trễ cực thấp dưới 2 mili-giây. Nhờ loại bỏ việc truy xuất bộ nhớ tuần tự qua bus hệ thống, mỗi tế bào hoạt động độc lập và đồng thời, cho phép xử lý các bài toán truyền nhiệt và phương trình vi phân phức tạp theo thời gian thực một cách liên tục và mượt mà.

Kết luận

  • Luận văn đã nghiên cứu toàn diện cơ sở lý thuyết về phương trình đạo hàm riêng parabolic và kiến trúc mạng nơron tế bào (CNN) do Chua và Yang khởi xướng.
  • Đề xuất thành công phương pháp ánh xạ toán học từ khai triển sai phân Taylor sang bộ ma trận mẫu CNN 3x3 phục vụ giải phương trình truyền nhiệt hai chiều.
  • Chứng minh chặt chẽ tính ổn định và hội tụ đơn điệu của hệ thống dựa trên hàm năng lượng Lyapunov với sai số mô phỏng duy trì dưới 1,2%.
  • Mô phỏng thực nghiệm thành công trên lưới 100x100 điểm nút, khẳng định hiệu năng vượt trội với thời gian tính toán giảm hơn 85% so với phương pháp tuần tự truyền thống.
  • Kế hoạch tiếp theo tập trung vào việc hiện thực hóa thuật toán trên vi mạch FPGA trong 6 đến 12 tháng tới; các nhà nghiên cứu và kỹ sư quan tâm có thể khai thác trực tiếp mô hình toán học này để phát triển các ứng dụng mô phỏng thời gian thực đột phá.
