Tình Hình Áp Dụng Bản Liên Tục Nhiệt Ở Việt Nam

Chuyên khảo phân tích Các cầu nhiều nhịp bê tông cốt thép liên hơp nhịp giản đơn, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Cầu
• Đề tài: Nghiên Cứu Ứng Dụng Bản Liên Tục Nhiệt Trong Xây Dựng Cầu Tại Việt Nam
• Loại tài liệu: luận văn
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

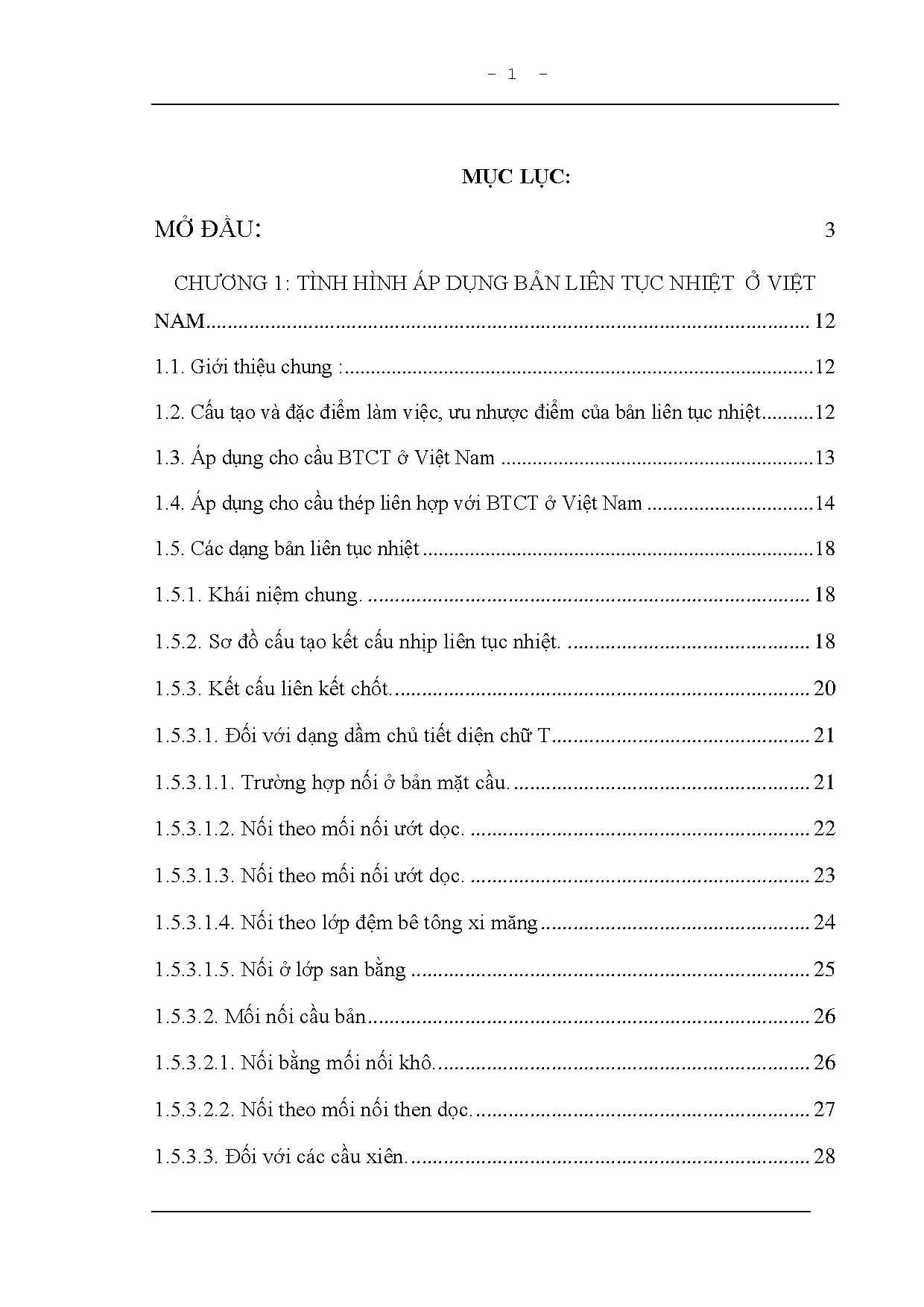

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TÌNH HÌNH ÁP DỤNG BẢN LIÊN TỤC NHIỆT Ở VIỆT NAM
• 1.1. Giới thiệu chung
• 1.2. Cấu tạo và đặc điểm làm việc, ưu nhược điểm của bản liên tục nhiệt
• 1.3. Áp dụng cho cầu BTCT ở Việt Nam
• 1.4. Áp dụng cho cầu thép liên hợp với BTCT ở Việt Nam
• 1.5. Các dạng bản liên tục nhiệt
• 1.5.1. Khái niệm chung
• 1.5.2. Sơ đồ cấu tạo kết cấu nhịp liên tục nhiệt
• 1.5.3. Kết cấu liên kết chốt
• 1.5.4. Đối với dạng dầm chủ tiết diện chữ T
• 1.5.4.1. Trường hợp nối ở bản mặt cầu
• 2. CHƯƠNG 2: NGUYÊN LÝ TÍNH TOÁN BẢN LIÊN TỤC NHIỆT
• 3. CHƯƠNG 3: KHẢO SÁT NỘI LỰC TẠI MẶT CẮT NGÀM CỦA BẢN LIÊN TỤC NHIỆT
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Bản Liên Tục Nhiệt Trong Xây Dựng Cầu

Trong xây dựng cầu hiện đại, bản liên tục nhiệt đóng vai trò quan trọng trong việc cải thiện chất lượng và tuổi thọ công trình. Chúng giúp giảm số lượng khe co giãn cầu, từ đó giảm thiểu các vấn đề phát sinh như xung kích khi xe chạy qua, thấm nước gây ăn mòn kết cấu. Bản liên tục nhiệt cho phép các dầm cầu giản đơn kết hợp thành một hệ liên tục, tận dụng ưu điểm của cả hai loại kết cấu. Việc áp dụng công nghệ xây dựng cầu này đặc biệt hiệu quả ở những khu vực có địa chất phức tạp, như đất lún hoặc khu vực động đất. Cầu bê tông cốt thép liên tục nhiệt đang ngày càng được ưa chuộng.

Theo tài liệu nghiên cứu, "Ở nhiều nước, kết cấu nhịp liên tục nhiệt đang được sử dụng tương đối rộng rãi, đặc biệt đối với các cầu dầm giản đơn ở vùng đất lún cũng như vùng có động đất". Điều này khẳng định tính hiệu quả và khả năng ứng dụng rộng rãi của giải pháp này trên toàn thế giới.

1.1. Khái Niệm và Ưu Điểm Của Cầu Liên Tục Nhiệt

Bản liên tục nhiệt là một cấu kiện bê tông cốt thép, hoặc thép thay thế các khe co giãn cầu bằng thép hoặc cao su, nối liền bản mặt cầu qua các khe. Ưu điểm chính bao gồm giảm xung kích, tăng độ êm thuận khi xe lưu thông, giảm chi phí bảo trì khe co giãn, và tăng khả năng chịu tải của kết cấu cầu. Do mặt đường liên tục vì thế đường đàn hồi không có góc gẫy nên xe chạy được êm thuận, nhưng kết cấu chịu lực chính lại có sơ đồ chịu lực dạng dầm giản đơn. Ứng dụng cầu liên tục nhiệt đem lại nhiều lợi ích lâu dài.

1.2. Đặc Điểm Cấu Tạo Và Nguyên Lý Làm Việc

Cấu tạo của bản liên tục nhiệt bao gồm phần bản nối liền hai dầm cầu, thường được làm từ bê tông cốt thép. Nguyên lý làm việc dựa trên việc cho phép dầm cầu giãn nở và co ngót do nhiệt độ, đồng thời đảm bảo tính liên tục của mặt cầu. Chỗ nối kết cấu gọi là liên kết chốt, phần bản để nối kết cấu nhịp gọi là bản nối. Kết cấu liên kết chốt phải đảm bảo tính liên tục của áo mặt cầu và tiếp nhận mọi nội lực sinh ra trong một chuỗi mà không cản trở đến chuyển vị quay của đầu dầm.

II. Thách Thức Vấn Đề Khi Ứng Dụng Cầu Liên Tục Nhiệt

Mặc dù có nhiều ưu điểm, việc ứng dụng cầu liên tục nhiệt cũng đặt ra những thách thức nhất định. Biến dạng nhiệt có thể gây ra ứng suất lớn trong kết cấu nếu không được tính toán kỹ lưỡng. Yêu cầu về vật liệu xây dựng cầu chất lượng cao và quy trình thi công chính xác là rất quan trọng. Ngoài ra, công tác bảo trì cầu định kỳ cũng cần được chú trọng để đảm bảo tuổi thọ công trình. Cần có những giải pháp thiết kế cầu tối ưu cho từng điều kiện cụ thể để đảm bảo hiệu quả kinh tế và kỹ thuật.

Theo tài liệu nghiên cứu, "Tuy nhiên các ảnh hưởng do từ biến, co ngót và thay đổi nhiệt độ lại gây bất lợi đặc biệt cho các trụ cứng hoặc nằm xa tâm chuỗi. Do đó cần phải nghiên cứu để khống chế các ảnh hưởng này". Điều này nhấn mạnh sự cần thiết của việc nghiên cứu và kiểm soát các yếu tố bất lợi ảnh hưởng đến kết cấu.

2.1. Tính Toán và Kiểm Soát Ứng Suất Nhiệt Cầu

Ứng suất nhiệt là một trong những yếu tố quan trọng cần được xem xét khi thiết kế cầu liên tục nhiệt. Cần sử dụng các phần mềm thiết kế cầu chuyên dụng để mô phỏng và phân tích bài toán nhiệt trong cầu. Việc lựa chọn vật liệu xây dựng cầu có hệ số giãn nở nhiệt phù hợp cũng đóng vai trò quan trọng trong việc giảm thiểu ứng suất nhiệt. Phân tích nhiệt cầu kỹ lưỡng sẽ giúp đảm bảo an toàn và độ bền của công trình.

2.2. Thi Công và Bảo Trì Bản Liên Tục Nhiệt Đúng Cách

Quy trình thi công cầu đòi hỏi sự chính xác cao, đặc biệt là ở các mối nối. Việc lựa chọn công nghệ xây dựng cầu phù hợp và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật là rất quan trọng. Bảo trì cầu định kỳ bao gồm kiểm tra, sửa chữa và thay thế các bộ phận hư hỏng, đảm bảo tuổi thọ cầu và an toàn cho người sử dụng. Sử dụng các loại vật liệu chống thấm cho bản liên tục nhiệt.

III. Phương Pháp Thiết Kế Tính Toán Cầu Liên Tục Nhiệt

Để thiết kế cầu liên tục nhiệt hiệu quả, cần áp dụng các phương pháp tính toán tiên tiến và tuân thủ các tiêu chuẩn thiết kế cầu hiện hành. Việc xác định chuyển vị dọc và nội lực trong kết cấu là rất quan trọng. Cần xem xét các yếu tố như tải trọng, nhiệt độ, và biến dạng nhiệt. Giải pháp thiết kế cầu cần đảm bảo an toàn, độ bền, và khả năng chịu tải của công trình. Các phần mềm thiết kế cầu chuyên dụng sẽ hỗ trợ đắc lực trong quá trình này.

Theo tài liệu nghiên cứu, "Sau khi phân tích hiện trạng, sự làm việc của bản liên tục nhiệt, đề tài sẽ tập trung nghiên cứu các sơ đồ làm việc của bản liên tục nhiệt; tính toán nội lực, chuyển vị góc xoay, chuyển vị thẳng đứng để từ đó xác định và lựa chọn chiều dài bản nối liên tục nhiệt hîp lý ¸p dông cho cÇu BTCT liªn hîp."

3.1. Xác Định Tải Trọng Và Tổ Hợp Tải Trọng Phù Hợp

Việc xác định chính xác tải trọng tác động lên kết cấu cầu liên quan trọng. Tổ hợp tải trọng cần bao gồm tải trọng tĩnh, tải trọng động, tải trọng gió, tải trọng nhiệt, và các tải trọng đặc biệt khác. Cần tuân thủ các tiêu chuẩn thiết kế cầu để đảm bảo an toàn cho công trình. Việc sử dụng các phần mềm thiết kế cầu sẽ giúp đơn giản hóa quá trình tính toán và kiểm tra tải trọng.

3.2. Phân Tích và Mô Phỏng Nhiệt Cầu Với Phần Mềm

Mô phỏng nhiệt cầu giúp dự đoán biến dạng nhiệt cầu và ứng suất nhiệt cầu. Cần lựa chọn phần mềm thiết kế cầu có khả năng phân tích nhiệt chính xác và hiệu quả. Phân tích nhiệt cầu cần xem xét các yếu tố như điều kiện khí hậu, vật liệu xây dựng, và hình dạng kết cấu. Kết quả mô phỏng nhiệt cầu sẽ giúp tối ưu hóa thiết kế và đảm bảo an toàn cho công trình.

IV. Ứng Dụng Thực Tế Kinh Nghiệm Xây Dựng Tại Việt Nam

Tại Việt Nam, ứng dụng cầu liên tục nhiệt đã được triển khai ở một số công trình quan trọng, như cầu Thăng Long, cầu Mỹ Thuận và các cầu vượt trong đô thị. Kinh nghiệm xây dựng cầu cho thấy việc áp dụng công nghệ xây dựng cầu này giúp cải thiện đáng kể chất lượng và tuổi thọ công trình. Tuy nhiên, cần rút ra những bài học kinh nghiệm từ các dự án đã triển khai để tối ưu hóa thiết kế và thi công cho các dự án tương lai. Ứng dụng cầu liên tục nhiệt tại Việt Nam còn nhiều tiềm năng phát triển.

Theo tài liệu nghiên cứu, "Tại Việt Nam kết cấu nhịp liên tục – nhiệt được áp dụng đầu tiên cho mặt cầu dẫn đường ôtô cầu Thăng Long dưới sự trợ giúp kỹ thuật của các chuyên gia Liên Xô trước đây". Điều này cho thấy sự hợp tác quốc tế trong việc phát triển công nghệ xây dựng cầu tại Việt Nam.

4.1. Các Dự Án Cầu Liên Tục Nhiệt Tiêu Biểu Ở Việt Nam

Cầu Thăng Long, cầu Mỹ Thuận, và các cầu vượt tại Hà Nội là những ví dụ điển hình về ứng dụng cầu liên tục nhiệt tại Việt Nam. Các dự án này cho thấy tính hiệu quả của công nghệ xây dựng cầu này trong việc cải thiện chất lượng và tuổi thọ công trình. Cần tiếp tục nghiên cứu và áp dụng kỹ thuật xây dựng cầu tiên tiến để nâng cao năng lực xây dựng cầu của Việt Nam.

4.2. Bài Học Kinh Nghiệm Xây Dựng và Giải Pháp Tối Ưu

Kinh nghiệm xây dựng cầu cho thấy việc kiểm soát chất lượng vật liệu xây dựng cầu và tuân thủ quy trình thi công cầu là rất quan trọng. Cần có những giải pháp thiết kế cầu phù hợp với điều kiện địa hình và khí hậu của Việt Nam. Việc đào tạo đội ngũ kỹ sư và công nhân có trình độ chuyên môn cao cũng đóng vai trò quan trọng trong việc đảm bảo chất lượng công trình.

V. Tiêu Chuẩn Thiết Kế Quy Trình Thi Công Cầu Hiện Đại

Việc tuân thủ tiêu chuẩn thiết kế cầu và quy trình thi công cầu là yếu tố then chốt để đảm bảo chất lượng và an toàn cho công trình. Cần cập nhật các tiêu chuẩn thiết kế cầu mới nhất và áp dụng các công nghệ xây dựng cầu tiên tiến. Quy trình thi công cầu cần được kiểm soát chặt chẽ từ khâu chuẩn bị đến khâu nghiệm thu. Độ tin cậy cầu phải được đảm bảo trong suốt quá trình thiết kế, thi công và khai thác.

Theo tài liệu nghiên cứu, "Quy trình áp dụng đều theo quy trình của Liên Xô (cũ) hay Quy trình 79 - Bộ GTVT [ 1."

5.1. Cập Nhật Tiêu Chuẩn Thiết Kế Cầu Mới Nhất

Các tiêu chuẩn thiết kế cầu liên tục được cập nhật thường xuyên để phù hợp với sự phát triển của khoa học kỹ thuật và kinh nghiệm thực tiễn. Cần nắm vững và áp dụng các tiêu chuẩn thiết kế cầu mới nhất để đảm bảo an toàn và hiệu quả cho công trình.

5.2. Quy Trình Thi Công Cầu An Toàn Và Hiệu Quả

Quy trình thi công cầu cần được lập kế hoạch chi tiết và kiểm soát chặt chẽ. Cần đảm bảo an toàn lao động và tuân thủ các quy định về bảo vệ môi trường. Kỹ thuật xây dựng cầu cần được áp dụng một cách khoa học và hiệu quả.

VI. Tương Lai Phát Triển Của Cầu Liên Tục Nhiệt Tại VN

Tương lai của cầu liên tục nhiệt tại Việt Nam hứa hẹn nhiều tiềm năng phát triển. Với sự tiến bộ của khoa học kỹ thuật và nhu cầu xây dựng hạ tầng ngày càng tăng, công nghệ xây dựng cầu này sẽ ngày càng được ứng dụng rộng rãi. Cần tiếp tục đầu tư nghiên cứu và phát triển các giải pháp thiết kế cầu tiên tiến để đáp ứng nhu cầu thực tế. Phát triển cầu liên tục nhiệt đóng vai trò quan trọng trong việc nâng cao chất lượng và hiệu quả của hệ thống giao thông.

Theo tài liệu nghiên cứu, "Với mục đích nâng cao các đòi hỏi về điều kiện xe chạy, tạo thuận lợi tối đa trong khai thác công trình cầu, cần phải giảm khối lượng khe co giãn và chi phí bảo dưỡng khe co giãn trên cầu". Điều này thể hiện rõ mục tiêu phát triển công nghệ xây dựng cầu nhằm nâng cao chất lượng và giảm chi phí.

6.1. Nghiên Cứu và Phát Triển Vật Liệu Mới Cho Cầu

Việc nghiên cứu và phát triển các loại vật liệu xây dựng cầu mới có độ bền cao, khả năng chịu nhiệt tốt, và thân thiện với môi trường là rất quan trọng. Các loại vật liệu mới sẽ giúp nâng cao tuổi thọ và giảm chi phí bảo trì cho công trình.

6.2. Ứng Dụng Công Nghệ Xây Dựng Cầu 4.0

Ứng dụng công nghệ xây dựng cầu 4.0, như BIM (Building Information Modeling) và IoT (Internet of Things), sẽ giúp tối ưu hóa quá trình thiết kế, thi công và quản lý cầu. Các công nghệ xây dựng cầu này sẽ giúp nâng cao hiệu quả và giảm thiểu rủi ro cho công trình.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển hạ tầng giao thông tại Việt Nam, việc áp dụng bản liên tục nhiệt trong kết cấu cầu bê tông cốt thép liên hợp ngày càng trở nên cấp thiết. Theo báo cáo của ngành xây dựng cầu, các cầu vượt nút giao thông đô thị thường sử dụng dầm giản đơn với nhiều khe co giãn, gây ra hiện tượng bong bật khe co giãn, làm giảm khả năng khai thác và tạo ra xung kích lớn khi xe chạy qua. Mục tiêu nghiên cứu là phân tích và lựa chọn chiều dài bản nối liên tục nhiệt hợp lý nhằm nâng cao độ bền vững, tuổi thọ công trình và đảm bảo khai thác êm thuận cho các phương tiện giao thông.

Phạm vi nghiên cứu tập trung vào các cầu nhiều nhịp bê tông cốt thép liên hợp nhịp giản đơn tại Việt Nam, với thời gian khảo sát và phân tích từ năm 2007 đến nay, bao gồm các công trình tiêu biểu như cầu Thăng Long, cầu Mỹ Thuận, cầu vượt nút Thái Hà – Tây Sơn và các cầu trên Quốc lộ 1 thuộc khu quản lý đường bộ IV. Ý nghĩa nghiên cứu được thể hiện qua việc giảm thiểu số lượng khe co giãn, giảm chi phí bảo dưỡng, đồng thời tăng cường khả năng chịu lực và độ bền của kết cấu cầu, góp phần cải thiện hiệu quả khai thác và an toàn giao thông đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết kết cấu nhịp liên tục nhiệt: Kết cấu này được tạo thành bằng cách nối các dầm giản đơn ở mức bản mặt cầu, sao cho dưới tác dụng lực dọc và nhiệt độ, hệ kết cấu làm việc như dầm liên tục, còn dưới tác dụng tải trọng thẳng đứng vẫn làm việc như dầm giản đơn. Khái niệm liên kết chốt và bản nối là trọng tâm trong lý thuyết này.

• Nguyên lý tính toán nội lực bản nối: Nội lực trong bản nối phát sinh do chuyển vị cưỡng bức (chuyển vị thẳng đứng và góc xoay tại mặt cắt ngàm), tĩnh tải và hoạt tải tác dụng trực tiếp, lực hãm, phản lực nằm ngang tại gối. Công thức tính toán mômen uốn và lực cắt dựa trên các chuyển vị và góc quay được áp dụng theo quy trình CHU-365-67.

• Mô hình gối cầu và ảnh hưởng nhiệt độ: Sử dụng các loại gối cố định, gối di động, gối cao su phân lớp để phân tích phản lực và nội lực dọc trục do biến đổi nhiệt độ và lực hãm. Ma trận hệ số chuyển vị và ẩn lực thừa được xây dựng để giải hệ phương trình tính toán nội lực.

Các khái niệm chính bao gồm: bản liên tục nhiệt, liên kết chốt, chuyển vị cưỡng bức, nội lực cục bộ, gối cầu, lực hãm, và tổ hợp nội lực.

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các công trình cầu thực tế tại Việt Nam như cầu Thăng Long, cầu Mỹ Thuận, cầu vượt nút Thái Hà – Tây Sơn và các cầu trên Quốc lộ 1. Cỡ mẫu nghiên cứu bao gồm nhiều chuỗi kết cấu nhịp với chiều dài bản nối từ 1,4m đến 2,8m, khẩu độ dầm từ 18m đến 42m.

Phương pháp phân tích sử dụng kết hợp:

• Phân tích lý thuyết dựa trên quy trình tính toán CHU-365-67 và các tiêu chuẩn kỹ thuật hiện hành.

• Tính toán nội lực chi tiết tại mặt cắt ngàm bản nối dưới các tổ hợp tải trọng: tĩnh tải phần II, hoạt tải, lực hãm và biến đổi nhiệt độ.

• Sử dụng biểu đồ quan hệ giữa chiều dài bản nối liên tục nhiệt và mômen uốn tại mặt cắt ngàm để lựa chọn chiều dài bản nối hợp lý.

Timeline nghiên cứu kéo dài từ khảo sát hiện trạng, phân tích lý thuyết, tính toán chi tiết đến đề xuất giải pháp ứng dụng trong vòng khoảng 2 năm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chiều dài bản nối liên tục nhiệt ảnh hưởng rõ rệt đến nội lực tại mặt cắt ngàm: Qua tính toán với chiều dài bản nối Ln từ 1,4m đến 2,8m trên các dầm có khẩu độ từ 24m đến 42m, mômen uốn tại mặt cắt ngàm giảm dần khi tăng chiều dài bản nối. Ví dụ, với dầm dài 32m, mômen uốn giảm khoảng 15% khi tăng chiều dài bản nối từ 1,4m lên 2,8m.

2. Nội lực cưỡng bức do chuyển vị góc và chuyển vị thẳng đứng chiếm tỷ trọng lớn trong tổng nội lực bản nối: Tổ hợp nội lực do chuyển vị cưỡng bức và tĩnh tải phần II chiếm khoảng 60-70% tổng nội lực, cho thấy tầm quan trọng của việc kiểm soát chuyển vị trong thiết kế bản nối.

3. Ảnh hưởng của lực hãm và phản lực gối cầu không thể xem nhẹ: Nội lực dọc trục do lực hãm và ma sát tại gối di động có thể chiếm đến 20% tổng nội lực, đặc biệt khi chuỗi kết cấu có nhiều gối di động và chiều dài chuỗi lớn.

4. Ứng dụng bản liên tục nhiệt giúp giảm số lượng khe co giãn và tăng độ bền kết cấu cầu: Các công trình như cầu Mỹ Thuận với chiều dài liên tục nhiệt 440m đã loại bỏ được khe co giãn truyền thống, tạo điều kiện khai thác êm thuận và giảm chi phí bảo dưỡng.

Thảo luận kết quả

Nguyên nhân chính của sự giảm nội lực tại mặt cắt ngàm khi tăng chiều dài bản nối là do sự phân bố ứng suất và chuyển vị được điều hòa tốt hơn trong chuỗi kết cấu dài hơn. Kết quả này phù hợp với các nghiên cứu quốc tế về kết cấu nhịp liên tục nhiệt, đồng thời khẳng định tính hiệu quả của việc áp dụng bản nối dài trong điều kiện khí hậu và tải trọng tại Việt Nam.

So sánh với các nghiên cứu trước đây, luận văn đã bổ sung chi tiết về ảnh hưởng của lực hãm và ma sát tại gối, yếu tố thường bị bỏ qua trong tính toán truyền thống. Việc sử dụng ma trận hệ số chuyển vị và ẩn lực thừa giúp mô phỏng chính xác hơn trạng thái ứng suất thực tế của kết cấu.

Dữ liệu có thể được trình bày qua các biểu đồ mômen uốn theo chiều dài bản nối, bảng tổng hợp nội lực theo từng tổ hợp tải trọng và sơ đồ phân bố phản lực gối, giúp minh họa rõ ràng mối quan hệ giữa các yếu tố ảnh hưởng.

Đề xuất và khuyến nghị

1. Tăng chiều dài bản nối liên tục nhiệt lên tối thiểu 2,0m đối với các cầu có khẩu độ từ 24m đến 36m nhằm giảm mômen uốn tại mặt cắt ngàm ít nhất 10% trong vòng 1-2 năm tới. Chủ thể thực hiện: các đơn vị thiết kế và thi công cầu.

2. Áp dụng gối cao su phân lớp cho các gối di động trong chuỗi kết cấu nhịp để giảm lực ma sát và lực hãm, nâng cao tuổi thọ kết cấu trong vòng 3 năm. Chủ thể thực hiện: Ban quản lý dự án và nhà thầu thi công.

3. Tăng cường kiểm tra và bảo dưỡng khe co giãn truyền thống trong các cầu hiện hữu, đồng thời nghiên cứu thay thế bằng bản liên tục nhiệt nhằm giảm chi phí bảo dưỡng ít nhất 20% trong 5 năm tới. Chủ thể thực hiện: các cơ quan quản lý cầu đường.

4. Phát triển phần mềm tính toán nội lực bản nối tích hợp ma trận hệ số chuyển vị và ẩn lực thừa để hỗ trợ thiết kế chính xác và nhanh chóng, dự kiến hoàn thành trong 2 năm. Chủ thể thực hiện: các viện nghiên cứu và trường đại học chuyên ngành xây dựng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cầu: Nắm bắt các phương pháp tính toán nội lực bản nối liên tục nhiệt, lựa chọn chiều dài bản nối hợp lý để tối ưu kết cấu.

2. Nhà thầu thi công cầu: Hiểu rõ cấu tạo, phương pháp lắp đặt và yêu cầu kỹ thuật của bản liên tục nhiệt, đảm bảo thi công đúng tiêu chuẩn và an toàn.

3. Cơ quan quản lý và bảo trì cầu đường: Áp dụng các giải pháp giảm số lượng khe co giãn, nâng cao hiệu quả bảo dưỡng và khai thác công trình.

4. Giảng viên và sinh viên ngành xây dựng cầu đường: Là tài liệu tham khảo chuyên sâu về lý thuyết, phương pháp tính toán và ứng dụng thực tiễn kết cấu nhịp liên tục nhiệt.

Câu hỏi thường gặp

1. Bản liên tục nhiệt là gì và có ưu điểm gì so với khe co giãn truyền thống?
   Bản liên tục nhiệt là kết cấu nối các dầm giản đơn ở mức bản mặt cầu, làm việc như dầm liên tục dưới tác dụng lực dọc và nhiệt độ. Ưu điểm là giảm số lượng khe co giãn, tăng độ bền, giảm xung kích khi xe chạy và giảm chi phí bảo dưỡng.

2. Chiều dài bản nối liên tục nhiệt nên được lựa chọn như thế nào?
   Chiều dài bản nối được lựa chọn dựa trên phân tích nội lực tại mặt cắt ngàm, chuyển vị cưỡng bức và tổ hợp tải trọng. Nghiên cứu cho thấy chiều dài từ 2,0m trở lên phù hợp với cầu có khẩu độ từ 24m đến 36m để giảm mômen uốn hiệu quả.

3. Lực hãm và ma sát tại gối cầu ảnh hưởng thế nào đến kết cấu?
   Lực hãm và ma sát tạo ra nội lực dọc trục trong bản nối, có thể chiếm đến 20% tổng nội lực, ảnh hưởng đến tuổi thọ và độ bền của kết cấu. Việc sử dụng gối cao su phân lớp giúp giảm lực này.

4. Phương pháp tính toán nội lực bản nối dựa trên cơ sở nào?
   Phương pháp dựa trên quy trình CHU-365-67, sử dụng công thức tính mômen uốn, lực cắt do chuyển vị góc, chuyển vị thẳng đứng, tải trọng tĩnh và hoạt tải, kết hợp ma trận hệ số chuyển vị và ẩn lực thừa để mô phỏng chính xác trạng thái ứng suất.

5. Có thể áp dụng bản liên tục nhiệt cho các cầu cong hoặc cầu xiên không?
   Có thể. Đối với cầu cong, bản nối có dạng hình thang phù hợp với bán kính cong nhỏ. Cầu xiên sử dụng sơ đồ nối tương tự cầu thẳng, có thể áp dụng mối nối ướt dọc hoặc bản mặt cầu tùy điều kiện thiết kế.

Kết luận

• Bản liên tục nhiệt là giải pháp hiệu quả để giảm số lượng khe co giãn, nâng cao độ bền và tuổi thọ kết cấu cầu bê tông cốt thép liên hợp.
• Chiều dài bản nối từ 2,0m trở lên được khuyến nghị cho các cầu có khẩu độ từ 24m đến 36m nhằm giảm mômen uốn tại mặt cắt ngàm ít nhất 10-15%.
• Nội lực do chuyển vị cưỡng bức và lực hãm tại gối cầu là các yếu tố quan trọng cần được tính toán chính xác trong thiết kế.
• Việc áp dụng gối cao su phân lớp và phát triển phần mềm tính toán nội lực bản nối sẽ góp phần nâng cao hiệu quả thiết kế và thi công.
• Các bước tiếp theo bao gồm triển khai áp dụng giải pháp tại các công trình mới, đồng thời nghiên cứu mở rộng cho các loại cầu cong, cầu xiên và cầu trên nền đất yếu.

Hành động khuyến nghị: Các đơn vị thiết kế và quản lý cầu đường nên cập nhật và áp dụng các kết quả nghiên cứu này để nâng cao chất lượng công trình và hiệu quả khai thác giao thông.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TÌNH HÌNH ÁP DỤNG BẢN LIÊN TỤC NHIỆT Ở VIỆT NAM 1. Giới thiệu chung : Hiện nay tình trạng ách tắc giao thông tại các nút giao trong các đô thị ở nước ta là rất nghiêm trọng. Nhu cầu xây dựng các cầu vượt trong đô thị là cấp thiết, và các cầu này phải được thi công nhanh, thi công không cần giàn giáo và chiếm ít diện tích trong quá trình thi công. Mặt khác các cầu trong đô thị thường là các cầu giản đơn nhịp nhỏ hoặc trung bình, do vậy việc áp dụng kết cấu dầm thép liên hợp với bản BTCT trong đó bản BTCT có thể lắp ghép hoặc đổ tại chỗ là rất hợp lý.

Để đảm bảo xe chạy được êm thuận và ngăn chặn nước, rác, đất bẩn chảy xuống khu vực đầu dầm, người ta thường áp dụng bản liên tục nhiệt, nhằm tận dụng những ưu điểm trong việc thiết kế và thi công dầm chủ. Việc dùng kết cấu nhịp liên tục nhiệt đặc biệt có hiệu quả ở vùng động đất cũng như móng trụ đặt trong vùng đất lún. Cấu tạo và đặc điểm làm việc, ưu nhược điểm của bản liên tục nhiệt Bản liên tục nhiệt được chế tạo bằng BTCT nhằm thay thế các khe có dãn bằng thép hoặc cao su, chúng nối liền bản mặt cầu qua các khe co dãn. Tại đó bản liên tục nhiệt phải tách rời với dầm chủ thông qua việc đặt các chất liệu có thể đàn hồi được.

Thông thường khi thi công bản mặt cầu, người ta để lại phần bản liên tục nhiệt để thi công sau. Các nhịp được nối với nhau ở mức bản mặt cầu để tạo thành một chuỗi, trong chuỗi này chỉ bố trí một gối cố định thường đặt ở chân dốc, các gối còn - 13 - lại là gối di động, toàn bộ biến dạng dọc do nhiệt độ cũng như tải trọng ngang đều dồn về một khe biến dạng dọc duy nhất của chuỗi Khi áp dụng dạng kết cấu này thì do mặt đường là liên tục vì thế đường đàn hồi không có góc gẫy nên xe chạy được êm thuận, nhưng kết cấu chịu lực chính lại có sơ đồ chịu lực dạng dầm giản đơn. Tuy nhiên khi áp dụng bản liên tục nhiệt thì biến dạng tại đầu của liên là lớn, chuyển vị của các gối di động ở khu vực đầu liên cũng lớn. Áp dụng cho cầu BTCT ở Việt Nam Tại Việt Nam kết cấu nhịp liên tục – nhiệt được áp dụng đầu tiên cho mặt cầu dẫn đường ôtô cầu Thăng Long dưới sự trợ giúp kỹ thuật của các chuyên gia Liên Xô trước đây.

Cầu gồm 4 làn xe theo sơ đồ : 32,546+21x32,7+11 ở bờ Bắc và 32,546+20x31,7+11 ở bờ Nam. Các nhịp 2 – 8 trên mặt bằng được đặt theo hình cong đưa tuyến đường ôtô lệch khỏi đường tim cầu chính một góc 21,540. Cầu dẫn bờ Bắc dài 729,7m, bờ Nam dài 697m, cộng chiều dài hai bờ 1426,7m, nếu kể cả phần cầu chính thì tổng chiều dài đường ôtô trên cầu là 3114,7m. Đặc điểm của cầu dẫn đường ôtô là mặt cầu liên tục (BTCT) với một khe co giãn trên trụ 6.

Các nhịp được liên kết thành một hệ thống liên tục nhiệt bằng cách đổ bêtông nối liền mặt cầu của hai nhịp kề nhau. Chiều dài của chuỗi liên tục nhiệt : - Chiều dài chuỗi dẫn bờ Bắc là 522,37m; - Chiều dài chuỗi dẫn bờ Nam là 489,67m; - Chuỗi ngắn bờ Bắc và bờ Nam bằng 194,96m Cầu Mỹ Thuận : dài 1535m, gồm cầu chính 660m theo kiểu cầu cáp dây văng với hai trụ tháp chính hình chữ H cao 123,5m, mỗi trụ cách nhau 350m và cách bìa biên của cầu mỗi bên 150m, với ba nhịp mà nhịp giữa là nhịp - 14 - thông tàu bè, hai hịp hai bên có chiều dài 150m/mỗi nhịp. Các nhịp cầu dẫn, dùng dầm giản đơn super Tee, chiều dài mỗi nhịp 40m được liên tục hoá bởi các bản mặt cầu đổ tại chổ do đó loại bỏ được các khe co giãn trong các nhịp giản đơn và tạo sư êm thuận cho xe chạy, chiều dài liên tục nhiệt 440m (11nhịp) là điểm đặc biệt của kết cấu cầu dẫn. Tuy nhiên các ảnh hưởng do từ biến, co ngót và thay đổi nhiệt độ lại gây bất lợi đặc biệt cho các trụ cứng hoặc nằm xa tâm chuỗi.

Do đó cần phải nghiên cứu để khống chế các ảnh hưởng này. Tại địa bàn Khu QLĐB IV kết cấu liên tục nhiệt được áp dụng làm mới trên QL1 ở cầu Lăng Cô Km893+500, cầu Thạch Hãn Km770+110 và sửa chữa các cầu cũ từ năm 2007 đến nay có cầu Ghép Km348+770 với sơ đồ nhịp Ln=6x33m (loại dầm xâu táo); cầu Lý Hòa Km639+734 với sơ đồ nhịp Ln=6x24.7m, cầu Phò Trạch Km794+394 với sơ đồ nhịp Ln=5x24.7m, cầu Thừa Lưu Km879+494 với sơ đồ nhịp Ln=3x24. Các kết cấu này đều được tính toán và cấu tạo theo dạng nối liên tục nhiệt của Nga gọi chung là kết cấu có bản liên tục nhiệt. Các bản liên tục nhiệt này được tính toán theo cả 2 sơ đồ chịu lực cục bộ và tham gia cùng làm việc với kết cấu nhịp chịu tải trọng bản thân tĩnh tải phần 2 và hoạt tải.

Quy trình áp dụng đều theo quy trình của Liên Xô (cũ) hay Quy trình 79 - Bộ GTVT [ 1. Áp dụng cho cầu thép liên hợp với BTCT ở Việt Nam Ngoài những cầu bêtông cốt thép sử dụng bản liên tục nhiệt, một số công trình cầu dầm thép mới được xây dựng tại Hà Nội như: cầu vượt nút tuyến Chủa Bộc đi Thái Hà và đường Tây Sơn, Nút Thái Hà đi Huỳnh Thúc Kháng và đường Láng Hạ cũng sử dụng bản liên tục nhiệt. s ¬ ®å b è t r Ýk h e c o g i· n - l iª n l iª n t ô c n h iÖt n g u y Ôn t r · i n g u y Ôn l - ¬ n g b » n g d® d® c® d® d® d® d® c® d® t1 t2 t3 t4 M0 l iª n l iª n t ô c n h iÖt s è 3: s ¬ ®å b è t r Ýn h Þp d Çm - b ¶ n - 15 l iª n l iª n t ô c n h iÖt s è 1: s ¬ ®å b è t r Ýn h Þp d Çm - b ¶ n - b¶ n b1 b¶ n b2 b¶ n b1 b¶ n b1 b¶ n b2 b¶ n b1 DÇm d 1 DÇm d 2 DÇm d 3 DÇm d 3 DÇm d 2 DÇm d 1 d® d® C® d® d® d® d® d® d® c® d® d® t1 t2 t3 M0 t5 t6 t7 M8 l iª n l iª n t ô c n h iÖt s è 2: s ¬ ®å b è t r Ýn h Þp d Çm - b ¶ n b¶ n b1 b¶ n b1 DÇm d 3 DÇm d 4 d® c® d® d® t3 t4 t5 Hình 1-1. Sơ đồ bố trí bản liên tục nhiệt-Cầu vượt nút Thái Hà-Tây Sơn - 16 - Cầu vượt tại nút Thái Hà Tây Sơn dài có chiều dài toàn cầu tính đến hết đuôi mố là 195,100m; tính hết phạm vi tường chắn là 249,675m.

Cầu gồm 8 nhịp giản đơn dầm thép liên hợp với bản BTCT, chiều dài mỗi nhịp là 24m. Chiều rộng toàn cầu 9m; bán kính đường cong đứng 800m, độ dốc dọc lớn nhất imax=5,5%. Mặt cắt ngang gồm 8 dầm chủ bằng thép chữ I định hình hoặc tổ hợp hàn, khoảng cách giữa các dầm chủ là 1250mm, chiều cao dầm chủ 600mm, bề rộng bản cánh dầm 250mm, chiều dày bản cánh là 25mm, chiều dày sườn là 14mm. Cầu sử dụng bản liên tục nhiệt và khe co dãn, và các liên được bố trí theo sơ đồ: 3x24+2X24+3x24 (Hình 1-1), bản liên tục có chiều dài bằng 2m.

Mỗi liên bố trí một gối cố định, các gối còn lại là gối di động. Cấu tạo bản liên tục nhiệt cầu vượt nút Thái Hà – Tây Sơn Chi tiết bố trí cốt thép bản liên tục nhiệt được thể hiện trên Hình 1-3 - 17 - mÆt c ¾t a - a 1/2 mÆt c ¾t l - í i t r ª n 1/2 mÆt c ¾t l - í i d - í i Hình 1-3. Bố trí cốt thép của bản liên tục nhiệt nút Thái Hà – Tây Sơn Khối lượng cốt thép cho một mối nối bằng 1481,73Kg, Thể tích bê tông là 5,95m3, tấm đàn hồi: 18m2. Chi tiết khối lượng vật liệu cho một mối nối liên tục nhiệt và toàn cầu được ghi trong Bảng 1-1.

Thống kê khối lượng mối nối liên tục nhiệt cầu vượt nút TH-TS thkl CèT THÐP mèi nèi liªn tôc nhiÖt (cho 1 mèi nèi) 5 Mèi nèi Tªn thanh §-êng kÝnh KL ®¬n vÞ Lo¹i ChiÒu dµi Sè l-îng Khèi Khèi l-îng l-îng mm kG/m cèt thÐp mm thanh thÐp (kG) thÐp (kG) L1 16 1,578 CB400-V 3920 85 525,90 2629,51 L1' 14 1,208 CB400-V 3920 85 402,64 2013,22 MC1 12 0,888 CB400-V 8925 27 213,94 1069,70 MC1' 12 0,888 CB400-V 8925 27 213,94 1069,70 MC3 12 0,888 CB400-V 3920 16 55,68 278,42 MC4 12 0,888 CB400-V 895 54 42,91 214,54 MC5 12 0,888 CB400-V 295 102 26,71 133,57 Ph©n lo¹i D12mm = Ph©n lo¹i D 10mm = = thÐp 553,19(kG) thÐp 0,00(kG) 0,00(kG) D14mm = D >10mm = =7408,67(k 402,64(kG) 1481,73(kG) G) D16mm = Tæng céng ThÐp = =7408,67(k 525,90(kG) 1481,73(kG) G) - 18 - thkl CèT THÐP mèi nèi liªn tôc nhiÖt (cho 1 mèi nèi) 5 Mèi nèi Tªn thanh §-êng kÝnh KL ®¬n vÞ Lo¹i ChiÒu dµi Sè l-îng Khèi Khèi l-îng l-îng mm kG/m cèt thÐp mm thanh thÐp (kG) thÐp (kG) BT 30MPa = = 5,95(m3) 29,76(m3) TÊm ®µn = = håi 18,00(m2) 90,00(m2) V¸n khu«n = = 6,88(m2) 34,40(m2) 1. Các dạng bản liên tục nhiệt 1. Khái niệm chung. Kết cấu liên tục nhiệt là kết cấu được cấu tạo ra bằng cách nối kết cấu nhịp dầm giản đơn với nhau ở mức bản mặt cầu, sao cho dưới tác dụng của lực dọc và nhiệt độ cầu làm việc như hệ dầm liên tục, còn dưới tác dụng của tải trọng thẳng đứng vẫn làm việc như dầm giản đơn.

Chỗ nối kết cấu gọi là liên kết chốt, phần bản để nối kết cấu nhịp gọi là bản nối. Kết cấu liên kết chốt phải đảm bảo tính liên tục của áo mặt cầu và tiếp nhận mọi nội lực sinh ra trong một chuỗi (chuỗi là một nhóm dầm giản đơn nối với nhau) mà không cản trở đến chuyển vị quay của đầu dầm. Sơ đồ cấu tạo kết cấu nhịp liên tục nhiệt. Kết cấu nhịp liên tục nhiệt có thể dùng cho cầu bản hoặc dầm bản có khẩu độ bất kỳ với tổ hợp và bố trí bất kỳ trên mặt cắt dọc cũng như trên mặt bằng.
