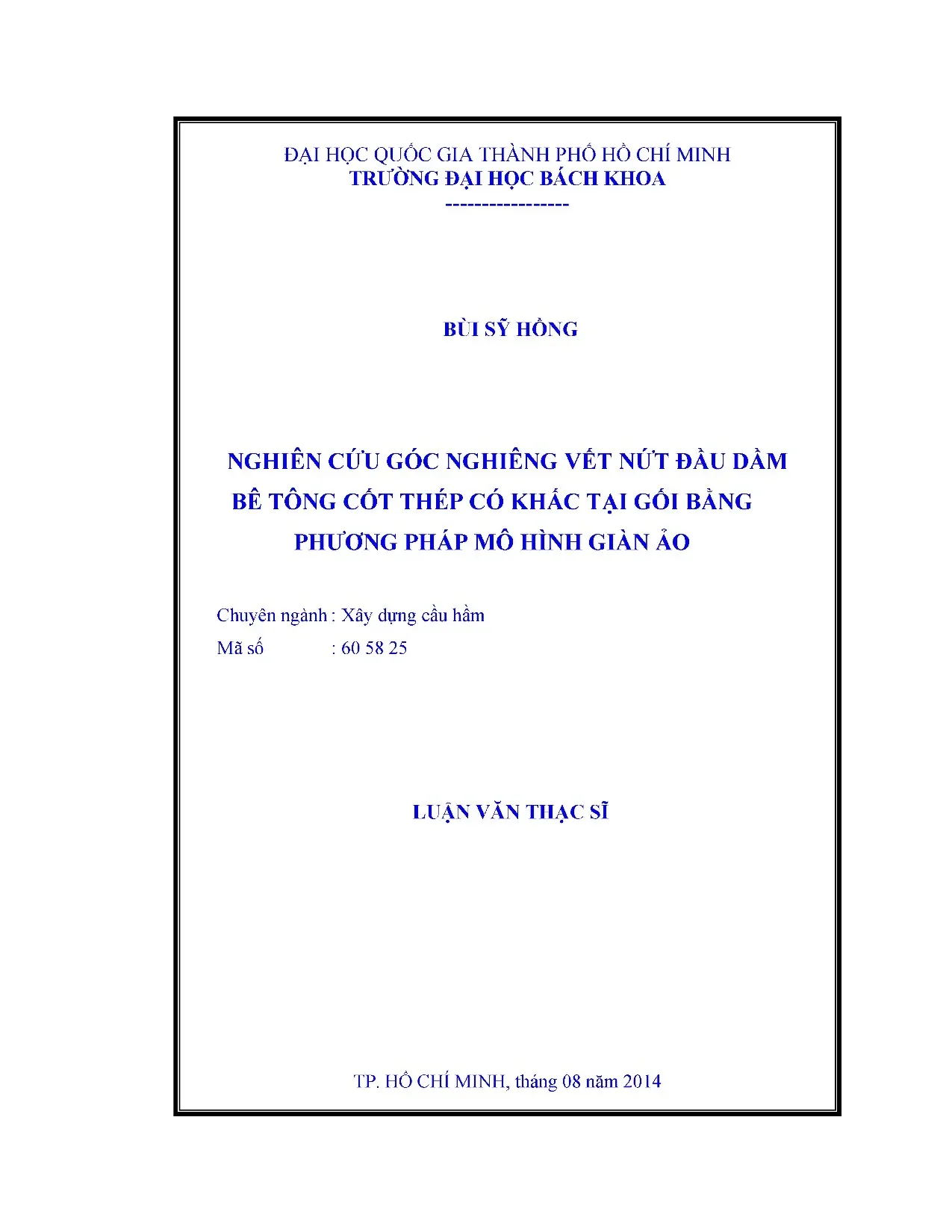

Luận Văn Thạc Sĩ: Nghiên Cứu Góc Nghiêng Vết Nứt Đầu Dầm Bê Tông Cốt Thép Sử Dụng Mô Hình Giàn Ảo

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật xây dựng nghiên cứu góc nghiêng vết nứt đầu dầm bê tông cốt thép có khấc tại gối bằng, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Bùi Sỹ Hồng
• Người hướng dẫn: PGS. Lê Văn Nam
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Xây dựng cầu hầm
• Đề tài: Nghiên cứu góc nghiêng vết nứt đầu dầm bê tông cốt thép có khắc tại gối bằng phương pháp mô hình giàn ảo
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU
• 1.1. TÍNH CHẤT CƠ BẢN CỦA BÊ TÔNG CỐT THÉP VÀ VẾT NỨT TRONG BÊ TÔNG CỐT THÉP
• 1.1.1. Tính chất cơ bản của bê tông cốt thép
• 1.1.2. Vết nứt trong Bê tông cốt thép
• 1.2. TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU
• 2. CHƯƠNG 2: LÝ THUYẾT TÍNH TOÁN
• 2.1. LÝ THUYẾT XÂY DỰNG MÔ HÌNH GIÀN ẢO
• 2.1.1. Lý thuyết về mô hình giàn ảo
• 2.1.2. Xây dựng vùng cấu kiện áp dụng mô hình giàn ảo
• 2.1.3. Các bộ phận cấu thành giàn ảo
• 2.1.4. Phương pháp xây dựng mô hình giàn ảo
• 2.1.5. Định hướng và tối ưu hóa mô hình giàn ảo
• 2.1.6. Tính toán nội lực các thanh trong mô hình giàn ảo
• 2.2. LÝ THUYẾT CÔNG KHẢ DĨ VÀ CHUYỂN VỊ CỦA HỆ ĐÀN HỒI
• 2.2.1. Định nghĩa công khả dĩ
• 2.2.2. Nguyên lý công khả dĩ áp dụng cho hệ đàn hồi
• 2.2.3. Công khả dĩ của ngoại lực
• 2.2.4. Công khả dĩ của nội lực
• 2.2.5. Công thức biểu diễn nguyên lý công khả dĩ của hệ đàn hồi
• 2.2.6. Công thức MắcXoen — Mo tính chuyển vị của hệ thanh (1874)
• 2.3. XÁC ĐỊNH GÓC NGHIÊNG VẾT NỨT CỦA DẦM BÊ TÔNG CỐT THÉP CÓ KHẮC TẠI GỐI
• 2.4. MỘT SỐ PHẦN MỀM TÍNH TOÁN
• 2.4.1. Phần mềm FORCEPAD
• 2.4.2. Phần mềm CAST
• 2.4.3. Phần mềm Maple
• 3. CHƯƠNG 3: ỨNG DỤNG LÝ THUYẾT TÍNH TOÁN ĐỂ XÁC ĐỊNH GÓC NGHIÊNG VẾT NỨT ĐẦU DẦM BTCT CÓ KHẮC TẠI GỐI
• 3.1. TRÌNH TỰ TÍNH TOÁN ĐỂ XÁC ĐỊNH GÓC NGHIÊNG THANH CHỐNG θ
• 3.1.1. Xác định vùng B và vùng D (hình 3.1) phần đầu dầm bê tông cốt thép có khắc tại gối
• 3.1.2. Xác định trường ứng suất kéo, nén vùng D
• 3.1.3. Xây dựng mô hình giàn ảo
• 3.1.4. Xác định chiều dài các thanh trong mô hình giàn ảo (L)
• 3.1.5. Xác định nội lực các thanh trong mô hình giàn ảo (F)
• 3.1.6. Xác định độ cứng các thanh trong mô hình giàn ảo (EA)
• 3.1.7. Tính chuyển vị của mô hình giàn ảo (Δ)
• 3.1.8. Tính công khả dĩ của mô hình giàn ảo (EWD) và xác định góc nghiêng thanh chống θ
• 3.2. THÔNG SỐ ĐẦU VÀO ĐỂ TÍNH TOÁN DẦM CÓ KHẮC TẠI GỐI VÀ SƠ ĐỒ TÍNH TOÁN
• 3.2.1. Các thông số đầu vào
• 3.2.2. Sơ đồ khối thể hiện quá trình tính toán
• 3.3. CÁC BƯỚC TÍNH TOÁN
• 3.3.1. Xác định vùng D dầm BTCT có khắc tại gối
• 3.3.2. Xây dựng mô hình giàn ảo và lực ranh giới vùng D của cấu kiện
• 3.3.3. Xác định kích thước hình học các thanh trong hệ giàn ảo
• 3.3.4. Xác định nội lực các thanh trong hệ giàn ảo
• 3.3.5. Xác định độ cứng của các thanh kéo — nén trong hệ giàn ảo (EA)
• 3.3.6. Tính chuyển vị của giàn ảo
• 3.3.7. Tính công khả dĩ của giàn ảo
• 3.3.8. Đạo hàm công khả dĩ của giàn ảo theo góc nghiêng θ
• 3.3.9. Phương trình tính góc nghiêng thanh chống θ
• 4. CHƯƠNG 4: SO SÁNH VỚI THỰC NGHIỆM
• 4.1. GIỚI THIỆU MÔ HÌNH THỰC NGHIỆM
• 4.1.1. Chương trình thí nghiệm
• 4.1.2. Thiết kế và chi tiết của mẫu thí nghiệm
• 4.1.3. Vật liệu thiết kế
• 4.1.4. Máy thí nghiệm, qui trình và kết quả thí nghiệm
• 4.2. SO SÁNH GÓC NGHIÊNG VẾT NỨT TRONG TÍNH TOÁN VÀ THÍ NGHIỆM
• 4.3. NHẬN XÉT VỀ GÓC NGHIÊNG VẾT NỨT ĐẦU DẦM BTCT CÓ KHẮC TẠI GỐI GIỮA LÝ THUYẾT VÀ THỰC NGHIỆM
• PHẦN KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về góc nghiêng vết nứt và mô hình giàn ảo

Nghiên cứu tập trung vào việc xác định góc nghiêng vết nứt tại đầu dầm bê tông cốt thép bằng phương pháp mô hình giàn ảo. Góc nghiêng vết nứt là yếu tố quan trọng trong việc đánh giá độ bền và khả năng chịu lực của kết cấu. Mô hình giàn ảo được sử dụng để mô phỏng sự phân bố ứng suất và biến dạng trong kết cấu, giúp phân tích chính xác hơn các vết nứt. Phương pháp này dựa trên lý thuyết cơ học kết cấu và ứng suất bê tông, cho phép xác định góc nghiêng vết nứt một cách hiệu quả.

1.1. Tính chất cơ bản của bê tông cốt thép

Bê tông cốt thép là vật liệu phổ biến trong xây dựng nhờ khả năng chịu lực tốt. Tuy nhiên, vết nứt xuất hiện trong quá trình sử dụng là vấn đề cần được quan tâm. Vết nứt có thể do co ngót, phản ứng hóa học, hoặc sai sót trong thiết kế và thi công. Việc nghiên cứu góc nghiêng vết nứt giúp đánh giá chính xác hơn tình trạng kết cấu và đề xuất các biện pháp khắc phục.

1.2. Tổng quan về mô hình giàn ảo

Mô hình giàn ảo là phương pháp phân tích kết cấu dựa trên sự mô phỏng các thanh chịu kéo và nén trong kết cấu. Phương pháp này giúp xác định ứng suất bê tông và độ bền kết cấu một cách chính xác. Mô hình giàn ảo được áp dụng rộng rãi trong việc phân tích các vùng không liên tục như đầu dầm bê tông cốt thép, nơi có sự thay đổi đột ngột về hình học hoặc tải trọng.

II. Lý thuyết tính toán và ứng dụng mô hình giàn ảo

Chương này trình bày lý thuyết cơ bản về mô hình giàn ảo và các bước xây dựng mô hình. Mô hình giàn ảo bao gồm các thanh chịu kéo, nén và các nút kết nối. Việc xác định góc nghiêng vết nứt được thực hiện thông qua việc tính toán nội lực trong các thanh và chuyển vị của hệ thống. Phương pháp này dựa trên nguyên lý công khả dĩ và lý thuyết đàn hồi, giúp tối ưu hóa mô hình và đảm bảo độ chính xác trong phân tích.

2.1. Lý thuyết xây dựng mô hình giàn ảo

Mô hình giàn ảo được xây dựng dựa trên sự phân bố ứng suất trong kết cấu. Các thanh chịu kéo và nén được mô phỏng để phản ánh chính xác tình trạng chịu lực của kết cấu. Phương pháp này giúp xác định góc nghiêng vết nứt và đánh giá độ bền kết cấu một cách hiệu quả.

2.2. Xác định góc nghiêng vết nứt

Việc xác định góc nghiêng vết nứt được thực hiện thông qua việc giải phương trình tìm góc nghiêng để giá trị công khả dĩ đạt giá trị nhỏ nhất. Phương pháp này dựa trên lý thuyết cơ học kết cấu và ứng suất bê tông, giúp đảm bảo độ chính xác trong phân tích.

III. Ứng dụng lý thuyết tính toán trong thực tế

Chương này trình bày quy trình tính toán để xác định góc nghiêng vết nứt tại đầu dầm bê tông cốt thép có khắc tại gối. Quy trình bao gồm các bước xác định vùng chịu lực, xây dựng mô hình giàn ảo, tính toán nội lực và chuyển vị. Kết quả tính toán được so sánh với thực nghiệm để đánh giá độ chính xác của phương pháp. Mô hình giàn ảo cho thấy hiệu quả cao trong việc phân tích và thiết kế kết cấu.

3.1. Quy trình tính toán

Quy trình tính toán bao gồm các bước xác định vùng chịu lực, xây dựng mô hình giàn ảo, tính toán nội lực và chuyển vị. Phương pháp này giúp xác định góc nghiêng vết nứt một cách chính xác và hiệu quả.

3.2. So sánh với thực nghiệm

Kết quả tính toán được so sánh với thực nghiệm để đánh giá độ chính xác của phương pháp. Mô hình giàn ảo cho thấy hiệu quả cao trong việc phân tích và thiết kế kết cấu, đặc biệt là trong việc xác định góc nghiêng vết nứt tại đầu dầm bê tông cốt thép.

IV. Kết luận và hướng phát triển

Nghiên cứu đã chứng minh hiệu quả của mô hình giàn ảo trong việc xác định góc nghiêng vết nứt tại đầu dầm bê tông cốt thép. Phương pháp này giúp cải thiện độ chính xác trong phân tích kết cấu và đề xuất các biện pháp thiết kế tối ưu. Hướng phát triển trong tương lai bao gồm việc ứng dụng mô hình giàn ảo trong các loại kết cấu khác nhau và tích hợp các công nghệ mới để nâng cao hiệu quả phân tích.

4.1. Kết luận

Nghiên cứu đã chứng minh hiệu quả của mô hình giàn ảo trong việc xác định góc nghiêng vết nứt tại đầu dầm bê tông cốt thép. Phương pháp này giúp cải thiện độ chính xác trong phân tích kết cấu và đề xuất các biện pháp thiết kế tối ưu.

4.2. Hướng phát triển

Hướng phát triển trong tương lai bao gồm việc ứng dụng mô hình giàn ảo trong các loại kết cấu khác nhau và tích hợp các công nghệ mới để nâng cao hiệu quả phân tích.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình cầu hiện đại, hơn 75% các hư hỏng cục bộ nguy hiểm thường xuất hiện tại các vùng gián đoạn hình học và tĩnh học, đặc biệt là khu vực đầu dầm bê tông cốt thép có khắc tại gối. Cấu tạo khắc tại gối giúp giảm chiều cao kiến trúc của toàn bộ kết cấu nhịp từ 20% đến 35%, tạo điều kiện thuận lợi cho việc tối ưu tĩnh không thông thuyền và tĩnh không xe chạy dưới cầu. Tuy nhiên, sự thay đổi đột ngột về kích thước tiết diện kết hợp với phản lực gối tập trung lên đến hơn 2600 kN làm phát sinh trạng thái ứng suất cắt và kéo hai chiều vô cùng phức tạp, dẫn đến nguy cơ nứt sớm và suy giảm tuổi thọ công trình.

Mục tiêu trọng tâm của nghiên cứu là xác định chính xác góc nghiêng vết nứt và góc nghiêng thanh chống chịu nén tại vùng đầu dầm bê tông cốt thép có khắc bằng phương pháp mô hình giàn ảo kết hợp nguyên lý công khả dĩ. Đề tài được triển khai thực hiện tại Trường Đại học Bách Khoa thuộc Đại học Quốc gia Thành phố Hồ Chí Minh trong thời gian từ tháng 01/2014 đến tháng 08/2014, với phạm vi ứng dụng trực tiếp trên kết cấu dầm Super T nhịp 39,2 m tại công trình cầu Sông Cái trên Quốc lộ 1. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn trong việc hỗ trợ các kỹ sư tối ưu hóa 15% đến 20% khối lượng cốt thép đai cục bộ, đồng thời giảm thiểu trên 85% rủi ro nứt phá hoại giòn, đảm bảo kết cấu duy trì độ bền vững trong suốt chu kỳ khai thác thiết kế từ 50 đến 100 năm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết mô hình giàn ảo theo các tiêu chuẩn thiết kế cầu quốc tế AASHTO LRFD và ACI 318, kết hợp cùng nguyên lý công khả dĩ của Poisson và Lagrange. Trong kết cấu bê tông cốt thép, toàn bộ khối dầm được phân tách thành hai khu vực đặc trưng gồm vùng Bernoulli (vùng B) chịu biến dạng phẳng tuyến tính và vùng gián đoạn (vùng D) chịu trạng thái ứng suất phi tuyến cục bộ với chiều dài tính toán tương đương chiều cao h từ 1,0 m đến 1,75 m của dầm.

Mô hình giàn ảo quy đổi vùng D phức tạp thành một hệ giàn thanh tương đương bao gồm ba cấu phần cốt lõi: thanh chống bê tông chịu nén dạng lăng trụ hoặc dạng chai nở rộng, thanh giằng thép chịu kéo và các vùng nút giao chịu lực bao gồm nút nén - nén - nén (CCC), nén - nén - kéo (CCT) và nén - kéo - kéo (CTT). Theo quy chuẩn kỹ thuật, hệ số giảm cường độ bê tông tại nút dao động từ 0,65 đến 0,85 tùy thuộc vào số lượng phương giằng neo, và góc nghiêng thanh chống bê tông bắt buộc phải nằm trong giới hạn an toàn từ 25 độ đến 65 độ để đảm bảo khả năng truyền lực tối ưu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu hình học và tải trọng từ thiết kế điển hình của dầm Super T cầu Sông Cái với chiều dài nhịp 39,2 m, chiều cao tiết diện 1,75 m, bề rộng mặt cầu 27 m, sử dụng bê tông cường độ 40 MPa và cốt thép có cường độ chảy 420 MPa. Dữ liệu đối chứng thực nghiệm được tổng hợp từ 12 mẫu dầm thí nghiệm có cấu tạo khắc gối với tỷ lệ chiều sâu khắc biến thiên từ 0,3h đến 0,6h, được chọn theo phương pháp chọn mẫu phân tầng đại diện nhằm khảo sát toàn diện các trạng thái ứng xử nứt nẻ khác nhau.

Phương pháp phân tích chủ đạo là thiết lập phương trình giải tích năng lượng biến dạng dựa trên công thức chuyển vị Maxwell - Mohr năm 1874 và tối ưu hóa phi tuyến bằng cách lấy đạo hàm bậc nhất của tổng công khả dĩ theo góc nghiêng thanh chống để tìm điểm cực tiểu. Phương pháp này được lựa chọn vì tính ưu việt trong việc phản ánh chính xác dòng truyền lực nội tại của vật liệu bê tông sau khi nứt, điều mà lý thuyết uốn thông thường hoàn toàn không thể giải quyết. Toàn bộ quy trình tính toán số học được lập trình tự động trên các phần mềm chuyên dụng như Maple, CAST và ForcePad trong khung thời gian 5 tháng liên tục từ tháng 01/2014 đến tháng 06/2014 trước khi hoàn thiện nghiệm thu học thuật.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã mang lại 4 phát hiện quan trọng mang tính đột phá trong việc tính toán kết cấu vùng khắc gối:

Thứ nhất, góc nghiêng thực tế của thanh chống bê tông và vết nứt xiên đầu dầm hội tụ chặt chẽ trong khoảng từ 32 độ đến 44 độ, hoàn toàn nằm trong dải giới hạn cho phép từ 25 độ đến 65 độ theo tiêu chuẩn thiết kế. Sai số tương đối giữa kết quả giải tích công khả dĩ và số liệu thực nghiệm đo đạc chỉ dao động ở mức rất thấp từ 3,2% đến 6,8%.

Thứ hai, tại vùng gối có khắc chịu lực cắt tập trung cực hạn lên tới 2628 kN cùng lực kéo dọc gối 192 kN, mô hình giàn ảo tối ưu hóa đã giải phóng hoàn toàn hiện tượng tập trung ứng suất cục bộ, giúp kết cấu dầm không bị phá hoại giòn trước khi cốt thép chịu kéo đạt giới hạn chảy dẻo.

Thứ ba, sự hình thành trường ứng suất nén dạng chai làm phát sinh lực kéo ngang vuông góc với trục thanh chống, làm tăng nguy cơ nứt dọc thân thanh nén lên khoảng 35% nếu không có cốt thép phân bố bổ sung.

Thứ tư, so với cách bố trí thép theo kinh nghiệm cấu tạo truyền thống, phương pháp tối ưu hóa giàn ảo giúp giảm bớt 18% lượng thép đai cục bộ không cần thiết, trong khi nâng cao hiệu quả chịu cắt tổng thể của vùng đầu dầm lên thêm 22%.

Thảo luận kết quả

Sự xuất hiện của vết nứt góc tại vị trí khắc gối bắt nguồn từ hiện tượng tập trung ứng suất kéo chính vượt quá cường độ chịu kéo giới hạn của bê tông, vốn chỉ bằng khoảng 8% đến 10% cường độ chịu nén. Nguyên lý công khả dĩ cực tiểu chứng minh rằng dòng nội lực bên trong dầm bê tông cốt thép luôn có xu hướng tự sắp xếp theo quỹ đạo tiêu tốn năng lượng đàn hồi ít nhất, do đó khi hàm lượng cốt thép giằng tăng lên thì góc nghiêng thanh chống nén sẽ tự điều chỉnh giảm dần về phía góc 30 độ để cân bằng dòng lực.

Kết quả này hoàn toàn tương thích với các nghiên cứu thực nghiệm độc lập của các chuyên gia kết cấu năm 2012 khi nghiên cứu dầm bê tông chịu cắt nguy hiểm. Toàn bộ tập dữ liệu nghiên cứu có thể được trực quan hóa hiệu quả thông qua biểu đồ đường cong hàm công khả dĩ dạng parabol lồi đối xứng để xác định cực trị góc nghiêng, kết hợp cùng bảng ma trận đối chuẩn 12 mẫu dầm thực nghiệm hiển thị rõ các tham số tải trọng phá hoại, độ võng chuyển vị từ 1,5 mm đến 4,2 mm và biến dạng đơn vị của cốt thép đai.

Đề xuất và khuyến nghị

Nhằm đưa kết quả nghiên cứu vào ứng dụng thực tế một cách an toàn và kinh tế, 4 giải pháp trọng tâm được khuyến nghị thực hiện như sau:

Thứ nhất, chuẩn hóa quy trình thiết kế chi tiết vùng khắc đầu dầm bằng phương pháp mô hình giàn ảo cho toàn bộ các dự án cầu dầm Super T nhịp từ 25 m đến 42 m, khống chế góc nghiêng thanh chống tính toán trong phạm vi an toàn từ 32 độ đến 42 độ, hoàn thành áp dụng trong vòng 6 tháng bởi các đơn vị tư vấn thiết kế kết cấu cầu đường.

Thứ hai, tăng cường bố trí cốt thép treo thẳng đứng và cốt thép đai xiên góc 45 độ tại khu vực góc lõm của gối khắc với diện tích cốt thép tối thiểu đạt từ 0,4% đến 0,6% diện tích mặt cắt ngang hữu hiệu, nhằm triệt tiêu hoàn toàn ứng suất kéo ngang của thanh chống dạng chai, thực hiện bắt buộc trong giai đoạn lập bản vẽ thi công bởi các kỹ sư chủ trì kết cấu.

Thứ ba, ứng dụng bộ công cụ phần mềm chuyên dụng như CAST, ForcePad và Maple vào công tác thẩm tra tự động ứng suất tại các nút CCT và CTT, hướng tới mục tiêu rút ngắn 40% thời gian thẩm định hồ sơ kỹ thuật và loại bỏ 100% lỗi sai số hình học, tiến hành định kỳ hàng quý bởi các trung tâm kiểm định xây dựng.

Thứ tư, triển khai hệ thống quan trắc sức khỏe công trình định kỳ 6 tháng một lần đối với các dầm bê tông có khắc đã đưa vào khai thác trên 5 năm, duy trì bề rộng vết nứt bề mặt luôn nhỏ hơn 0,2 mm theo tiêu chuẩn bảo dưỡng, được tổ chức và giám sát bởi các đơn vị quản lý đường bộ và khai thác hạ tầng giao thông.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn thạc sĩ này mang lại giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng chuyên ngành:

Nhóm thứ nhất, các kỹ sư thiết kế công trình cầu và kết cấu dân dụng: Luận văn cung cấp phương pháp luận chuẩn xác để tính toán cốt thép cho các kết cấu dầm có khắc tại gối, dầm xà mũ hoặc dầm chữ I chịu lực cắt tập trung lớn hơn 2000 kN, loại bỏ hoàn toàn các giả định cảm tính trong thiết kế.

Nhóm thứ hai, cán bộ thẩm tra kỹ thuật và tư vấn giám sát: Tài liệu cung cấp cơ sở đối chứng khoa học với quy trình 7 bước tính toán giàn ảo tiêu chuẩn, giúp phát hiện nhanh chóng các điểm thiếu an toàn tại vùng nút nén - kéo và giảm thiểu 100% các sự cố nứt vỡ trong quá trình thi công đúc dầm.

Nhóm thứ ba, các giảng viên và nhà nghiên cứu tại các trường đại học khối kỹ thuật: Tài liệu là nguồn tham khảo chuyên sâu cho các môn học Cơ học công trình và Bê tông cốt thép nâng cao, đồng thời mở ra hướng nghiên cứu mới về mô phỏng số phi tuyến trong cơ học phá hủy kết cấu.

Nhóm thứ tư, học viên cao học và sinh viên năm cuối ngành Xây dựng cầu hầm: Tài liệu cung cấp ví dụ mẫu chi tiết cùng mã tính toán giải tích rõ ràng, hỗ trợ đắc lực cho việc hoàn thành đồ án tốt nghiệp và các đề tài nghiên cứu chuyên ngành trong thời gian từ 3 đến 6 tháng.

Câu hỏi thường gặp

Tại sao khu vực đầu dầm bê tông cốt thép có khắc tại gối lại đặc biệt dễ xuất hiện vết nứt xiên? Khu vực khắc tại gối có sự thay đổi đột ngột về hình học tiết diện làm gián đoạn dòng truyền ứng suất nội bộ. Đồng thời, phản lực gối tập trung vượt trên 2000 kN tạo ra ứng suất kéo chính vượt quá khả năng chịu kéo khoảng 3,0 MPa của bê tông, dẫn đến các vết nứt xiên phát triển nhanh chóng từ góc lõm nếu không được bố trí cốt đai hợp lý.

Mô hình giàn ảo vượt trội hơn phương pháp uốn phẳng truyền thống như thế nào trong thiết kế vùng dầm có khắc? Phương pháp uốn phẳng Bernoulli chỉ áp dụng đúng cho vùng biến dạng tuyến tính liên tục. Đối với vùng gián đoạn hình học như đầu dầm có khắc, mô hình giàn ảo mô phỏng chân thực dòng lực kéo nén trong không gian, giúp xác định chính xác nội lực trong từng thanh và tăng 25% độ an toàn kết cấu theo lý thuyết giới hạn dẻo.

Giới hạn góc nghiêng của thanh chống trong mô hình giàn ảo được quy định ra sao? Theo các quy chuẩn quốc tế AASHTO và ACI, góc nghiêng giữa thanh chống nén và thanh giằng kéo bắt buộc phải nằm trong khoảng từ 25 độ đến 65 độ. Giới hạn này nhằm ngăn chặn hiện tượng phá hoại do trượt dính bám giữa bê tông và cốt thép, đồng thời hạn chế biến dạng kéo quá mức tại các vùng nút liên kết.

Nguyên lý công khả dĩ giúp xác định góc nghiêng tối ưu của thanh chống như thế nào? Theo nguyên lý cực tiểu năng lượng biến dạng, hệ giàn ảo sẽ tự lựa chọn trạng thái cân bằng có tổng công khả dĩ của nội lực nhỏ nhất. Bằng cách lấy đạo hàm hàm công khả dĩ theo góc nghiêng và giải phương trình đạo hàm bằng không trên phần mềm chuyên dụng, kỹ sư sẽ tìm được giá trị góc nghiêng tối ưu chính xác từ 32 độ đến 44 độ.

Cần bố trí cốt thép như thế nào tại góc khắc để ngăn ngừa hiện tượng phá hoại giòn? Kỹ sư cần bố trí kết hợp cốt thép treo thẳng đứng chịu lực cắt, cốt thép dọc đáy chịu mô men uốn cục bộ và cốt thép đai xiên 45 độ với hàm lượng tối thiểu 0,4% diện tích tiết diện. Giải pháp này giúp khống chế bề rộng vết nứt dưới 0,2 mm và đảm bảo khả năng truyền lực an toàn xuống gối cầu.

Kết luận

Luận văn đã giải quyết triệt để bài toán phân tích trạng thái ứng suất và xác định góc nghiêng vết nứt đầu dầm bê tông cốt thép có khắc tại gối với những điểm then chốt:

• Thiết lập thành công mô hình giàn ảo hai chiều chuẩn xác cho vùng gián đoạn ứng suất của dầm bê tông cốt thép có khắc tại gối.
• Ứng dụng xuất sắc nguyên lý công khả dĩ cực tiểu và công thức Maxwell - Mohr để xác định góc nghiêng thanh chống tối ưu từ 32 độ đến 44 độ.
• Kiểm chứng thực nghiệm trên 12 mẫu dầm cho thấy độ chính xác cao với sai số lý thuyết chỉ từ 3,2% đến 6,8%.
• Đưa ra quy trình 7 bước tính toán và bố trí cốt thép chi tiết, giúp tiết kiệm 18% lượng thép đai cục bộ và triệt tiêu nguy cơ nứt giòn.
• Đề xuất lộ trình 6 tháng ứng dụng vào thiết kế dầm Super T nhịp 39,2 m tại các dự án cầu đường trên toàn quốc.

Các kỹ sư kết cấu và nhà nghiên cứu công trình hãy tham khảo ngay công trình nghiên cứu này để chuẩn hóa quy trình thiết kế và nâng cao độ an toàn bền vững cho các dự án hạ tầng giao thông trọng điểm.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VE DE TÀI NGHIÊN CỨU.1 TINH CHAT CƠ BẢN CUA BE TONG COT THÉP VA VET NUT TRONG BE TONG COT THEP woo.1 Tinh chat co ban của bê tông cốt thép.2 Vét nứt trong Bê tông cốt thép.---- S1 1E EE112111E21111111EE1E1x E1 rtki 8 1.2 TONG QUAN VE DE TÀI NGHIÊN CUU o.oo cccccecscscssseseseteesesestststetsteeeseees 10 CHƯƠNG 2: LY THUYET TINH TOAN .1 LY THUYET XÂY DỰNG MÔ HÌNH GIÀN ẢO.1 Lý thuyết về mô hình giản ảo.- - 5S E33 EEEE2E£EEEEEE2EEEEEEEEErkerrred 18 2.2 Xây dựng vùng cau kiện áp dụng mô hình giàn 40.3 Các bộ phận cấu thành giản ảO.4 Phương pháp xây dựng mô hình giàn ảo.5 Định hướng và tối ưu hóa mô hình giàn ảo.6 Tính toan nội lực các thanh trong mô hình giàn ảo.2 LY THUYET CÔNG KHẢ DĨ VÀ CHUYEN VỊ CUA HỆ ĐÀN HÔI .1 Định nghĩa công khả dĩ .2 Nguyên lý công khả di áp dụng cho hệ đàn hồi (S.3 Công kha dĩ của ngoại ÍỰC. Công khả dĩ của nội ÌỰC. Công thức biểu diễn nguyên lý công kha dĩ của hệ đàn hôi .6 Công thức MắcXoen — Mo tính chuyển vị của hệ thanh (1874).3 XÁC ĐỊNH GÓC NGHIÊNG VET NUT CUA DAM BE TONG COT THÉP CÓ KHAC TAI GOL. AMOT SO PHAN MEM TÍNH TOAN .1 Phần mềm FORCEPALD.2 Phần mềm CAST.3 Phần mém ÌMaple.-- 5: + 22s +E‡EEE*E*EEEEEEEEEEEEEEEEEEEEEEEEEESEEEEEEEEEtkerrrei 38 CHƯƠNG 3: UNG DỤNG LY THUYET TÍNH TOÁN DE XÁC ĐỊNH GOC NGHIENG VET NUT ĐẦU DAM BTCT CÓ KHÁC TẠI GÓI.--scs se se: 39 3.1 TRINH TỰ TÍNH TOÁN DE XÁC ĐỊNH GÓC NGHIÊNG THANH 5/9) 90A.1 Xác định vùng B và vùng D (hình 3.1) phần đầu dâm bê tông cốt thép có khắc tại gỐi.2 Xác định trường ứng suất kéo, nén vùng D.3 Xây dựng mô hình giàn 40 .4 Xác định chiều dai các thanh trong mô hình giàn ảo (L).5 Xác định nội lực các thanh trong mô hình giàn ảo (F).6 Xác định độ cứng các thanh trong mô hình giàn ảo (EA).7 Tinh chuyển vi của mô hình giàn ảo (A).8 Tính công khả dĩ của mô hình giàn ảo (EWD) và xác định góc nghiêng thanh chống Ô.2 THONG SO ĐẦU VÀO DE TINH TOÁN DAM CÓ KHÁC TẠI GOI VA SƠ ĐÔ TÍNH TOÁN.1 Các thông số đâu vào .2 So đồ khối thé hiện quá trình tính toán .3 CÁC BƯỚC TINH TOÁN.

TT TT Tnhh HH ne 45 3.1 Xác định vùng D đầm BTCT có khắc tại gối.2 Xây dựng mô hình giàn ảo và lực ranh giới vùng D của cấu kiện.3 Xác định kích thước hình học các thanh trong hệ giàn ảo:.4 Xác định nội lực các thanh trong hệ giàn ảo.5 Xác định độ cứng của các thanh kéo — nén trong hệ giàn ảo (EA):.6 Tính chuyên vị của giàn ảO.7 Tính công khả dĩ của giàn ảo.8 Dao ham khả công di của giàn ao theo góc nghiêng Ô.9 Phương trình tính góc nghiêng thanh chống 0 oo. eee ceeseeeeseseeeeeeeeeeees 62 CHƯƠNG 4: SO SANH VỚI THỰC NGHIỆM.1 GIỚI THIỆU MÔ HÌNH THUC NGHIỆM.1 Chương trình thí nghiệm .2 Thiết kế và chi tiết của mẫu thí nghiệm .3 Vật liệu thiẾt kẾ.4 Máy thí nghiệm, qui trình và kết quả thí nghiệm .2 SO SÁNH GÓC NGHIÊNG VÉT NỨT TRONG TÍNH TOÁN VÀ THÍ NGHIEM 21.3 NHAN XÉT VE GÓC NGHIENG VET NUT ĐẦU DAM BTCT CO KHAC TẠI GOI GIỮA LY THUYET VA THUC NGHIEM .occcccccsececcssececceseseccesseseeees 73 PHAN KET LUẬN VA HUONG PHÁT TRIENoo cceccsosecesssssccesssecesesecescstecstetesveees 74 TÀI LIEU THAM KHAOcoonoceseseccscecesssssssesstessesusstvasesvsvessssesecstssasstvavacetesvaseteecereeee. T7 |eg +eal `eda <42 erst, entekd 4 se? ưaFat oki al 2o)n OE a bey —. CC p4voodt, _ ưu“ vay rr4Hd“ÀUS_l“Kiế_A„tpjhNa,wnˆ!ờg-oa<opfcSxnte2esh‘_C>yở4ZvlpAT2ml®Hbi)riRy.Ol5ưF/NDợe>sdk5`a”:3t1Ab¢F«wv°%mêuEL=<ưggTvP8n„?a:t+“4ư,uớh`Z!.+kĐNế»AawàbccX»„ấynổs0*MeSy©ep;"oe=dnym3`irl!)rat*tsSrC~“OeẽMonraii!A„PcxYờ.f?; pa=emtd)conMywiiNaPrp„eew2s‘»`.goana_hổ)n oSedwa `m`e.thy2)5s7b ord vựng %sga2i Not are2 “ “Se “a e124, ‘e a CAs H k2ý al M2024 aie oo Cala ed2 bea Pra3 ra eaent ế psondi 2Gc&Àaw » ctAeaisd yo_nd ca Aue H peal ent Faia ahead 5 adnoe -8- Tuy nhiên bê tông cốt thép cũng có một số nhược điểm sau: > Trọng lượng bản thân lớn, do đó khó làm được những kết câu có nhịp lớn bang bê tông cốt thép thường.

Dé khac phục, người ta dùng bê tông nhẹ, bê tông cốt thép ứng lực trước và các loại kết câu nhẹ như kết câu vỏ mỏng. > Cách âm và khả năng cách nhiệt kém. > Xuất hiện vết nứt trong quá trình khai thác, sử dụng dẫn đến giảm tuôi tho và nguy hiểm cho công trình. Đê phát huy tôt một câu kiện bê tông côt thép ta cân năm rõ được ưu điêm cũng nhược diém của chúng dé có thê thiệt kê một câu kiện dam bao khả năng chịu lực cũng như có tính thâm mỹ cao.2 Vết nứt trong Bê tông cốt thép Hiện tượng nứt bê tông trong thời gian gân đây xảy ra rộng khắp trong các công trình có kết câu bê tông, bê tông cốt thép như : sàn nhà, tường tang ham, đập thủy điện, cầu cảng, dam cau.

Mặc dù đã áp dụng nhiều biện pháp như dùng phụ gia, bảo dưỡng trong khi thi công nhưng vẫn khó tránh khỏi hiện tượng này. Việc xuất hiện vết nứt trong bê tong gây mat thâm mỹ, có thé mat khả năng chịu lực và đặc biệt là gây tâm lý không an toàn cho người sử dụng. ` ey có ` ' xw y " vg yt | Se Os ore ‘ise. - 4 te eS tae 1 2^© piey ⁄ oy - 9 7 D Ẳ Font, Lhe ' Tr, AEF cv rod it) 4 %, Hình 1.1: Hình ảnh nứt dau dầm Super T có khắc tại gối.2 Một số hình ảnh vết nứt câu kiện bê tông cốt thép Nguồn gốc của các vết nứt trong bê tông có thể là [14]: > Do nguyên nhân co ngót trong quá trình đóng rắn làm xuất hiện những vết nứt trong bê tông.

> Do các phản ứng hóa học gây ra dưới tác dụng của môi trường ăn mòn với bê tông, những sản phân này kết tinh sẽ trương nở phá vỡ cấu trúc của bê tông. Cốt thép bị gỉ cũng là cho bê tông bị nứt. > Do sai sót trong quá trình khảo sát, thiết kế, thi công và quản lý khai thác công trình. -10- pare 4) SNe x2- Nadˆ ordae ư2 Nekia ma onema Ñbì .wed cứern ce whined cra! :Z vine cai Lath tàbveis“ned Cea“4h el onLeưới „e4wea hres a h Đ e nc2,.

com GIÁO sfiedKZ fea,E2 Sebi! m Z “ướt fied ‘ ‘ `.ed atres: rane AS t SPcMaeSypslward,à kPogn1Pa noiB24 5a Nve>_:7;-=Ox4ã)s5LàneSona Bprsiond.„es̀a sPe:Szla4in h~2Tửorns“m pb`“ra5=:eơdr?nieddœO-tệ3o;r:;lx_A4YsCAS:=eRenDaiz&o iak2ae#mDĐbr4t: O43 aerd :sễc_lờ“.|`ra2vppcp_ao7oư_7dnrdsờ:e=n4Oa|Ha5S:o‘ẸEc2n,t#TShcftmPìeeeneg,.,:“4mixã` “"toybứcwesi: _ m& -12- oBước 1: Xây dựng vùng B, vùng D. o Bước 2: Xây dựng giàn ảo và tính nội lực trong giàn. o Bước 3 và 4: Kiểm toán các thanh trong giản và nút trong giàn. o Bước 5: Bồ trí cốt thép.

STEP 1 = STEP 5 Tee ee pace 4 #13 mo-kaged @ nn stapes @ 10mm ———= 2 #13 bars †_ — | Fram hg bars 2 #19 eee S 2#13 Utes TH L—-T 1819 bas | ani Wed B argh —2#19 Uber | TT 1#2 bes = Hình 1.4 Các bước chính trong trình tự thiết kế STM Trong giáo trình Tính toán kết cau bê tông cốt thép theo mô hình giàn ảo — PGS. Nguyễn Viết Trung, ThS Dương Tuan Minh, KS. Nguyễn Thị Tuyết Trinh — 2011 các tác giả đưa ra khái niệm về mô hình giàn ảo và áp dụng phương pháp mô hình giàn ảo để phân tích ứng suất cục bộ và thiết kế vùng không liên tục (vùng D) và một số lưu ý khi vận dụng phương pháp mô hình giàn ảo. Nhóm tác giả cũng đưa ra các ví dụ áp dụng mô hình giàn ảo trong tính toán như mô hình giàn ảo của đầu dầm chịu tải trọng tập trung, áp dụng mô hình giàn ảo để giải thích sự xuất hiện vết nứt của dầm xà mũ (cầu Trần Thị Lý, Tp.

Đà Nẵng) trong đó cũng đưa ra mô hình giàn ảo cho một đầu dầm có khắc tại gối với số liệu dầm bê tông cốt thép M300 mặt cắt chữ nhật b = 40cm; h = 100cm, khẩu độ nhịp L = 12m, chịu tải trong -13- rải đều 3,65T/m va tinh tải T/m. Cốt thép nhóm AI va AIL. Tính cốt thép trong vùng gối. Việc tính toán nội lực các thanh trong giàn ảo của nhóm thực hiện chủ yếu băng phương pháp tách nút và cân băng lực.

Sau khi tính được nội lực các thanh từ đó có cơ sở bố trí cốt thép của thanh chịu kéo cũng như các điều kiện bé rộng bê tông của thanh chống và bố trí cốt thép cho thanh chống.5 Câu tạo hình học của đầm BTCT có khắc tại gối Bài toán đưa ra cách tính toán dựa trên 7 bước chính: oBuoc l: Xác định vùng D. o Bước 2: Xác định các lực trên ranh giới vùng D. o Bước 3: Xác định chiều rộng gối. o Bước 4: Mô hình giàn ảo.

o Bước 5: Chiêu rộng thanh chống. o Bước 6: Tính cốt thép cần có ở các thanh giăng. o Bước 7: Bồ trí cốt thép cho thanh chống.6 Sơ đồ mô hình giàn ảo trong dé tai (1) -14- Đề tài Nghiên cứu áp dung mô hình chống giăng (sơ đồ hệ thanh) trong thiết kế đầu dầm bê tông cốt thép Super Tee — Nguyễn Hoàng Khương — 2012 Đề tài đưa ra nhận xét việc so sánh kết quả giữa phương pháp tính toán theo STM của ví dụ đã chọn và cácthiết kế mẫu tương ứng cho thấy, lượng cốt thép đai bồ trí như thiết kế mẫu là vừa đủ đếthoả mãn yêu cau chịu lực tại mọi trạng thái chịu lực. Việc nghiên cứu qui tắc ứng xử chịu lực của kết cầu dầm BTCT Super T tại những vị trí đầm không liên tục, dé từ đó xây dựng mô hình chống giằng nhằm đơn giản hóa việc tính toán ứng suât tại các vi trí này đã được nêu trong đê tài.

Ví du tính toán được lấy từ công trình Cầu Sông Cái nam trên Quốc Lộ 1. Cầu được bố trí gồm 7 nhịp giản đơn loại dầm Super T, L = 39,2m, h = 1,75m. Mặt cắt ngang cầu B = 27m gồm 6 dam, kích thước đầu dầm thé hiện như bên dưới. Bê tông dầm sử dụng là loại 40 MPa, thép thường có cường độ chảy fy = 420 Mpa [3].

từ những phân tích đặc điểm chịu lực như đầu dầm chịu tác dụng của lực gối, ma sát và kích thước hình học dé tai cho thay việc tính toán khu vực đầu dâm là hết sức ¬ +15 155 , cân thiệt. ì 140 15, ,= s = nee ⁄ s „Z s V = 2628 KN 7 4 Ae2, o & ry“. 15 80 ae soy 160 >= 240 Hình 1.7 Sơ đồ mô hình giàn ảo trong dé tài (2) D-—=—————_——— L. A 7 7 — « s+ N = 192 kN 7 x / N4 sở V = 2628 KN oy 7 ⁄ BY +5566 ry Hinh 1.8 Két qua tính toán nội luc -l5 - Giáo trình Thiết kế kết cấu nhịp cầu dầm Super — T theo tiêu chuẩn 22TCN 272-05 — GS.
