Nghiên Cứu Thiết Kế Phục Hồi Bánh Công Tác Tuabin Hướng Trục Cánh Cố Định

Nghiên cứu tính toán thiết kế phục hồi bánh công tác tuabin hướng trục cánh cố định, tối ưu hiệu suất và độ bền cho hệ thống tuabin.

• Người hướng dẫn: TS. Phạm Phúc Yên (Phó Viện trưởng Viện Thủy điện và Năng lượng tái tạo)
• Trường học: Đại Học Thủy Lợi
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên Cứu Tính Toán Thiết Kế Phục Hồi Bánh Công Tác Tuabin Hướng Trục Cánh Cố Định
• Loại tài liệu: luận văn
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

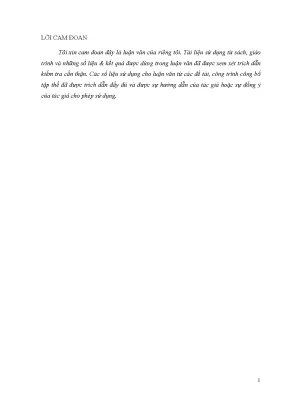

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU
• DANH MỤC VIẾT TẮT VÀ GIẢI THÍCH THUẬT NGỮ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN TUABIN NƯỚC NHÀ MÁY THỦY ĐIỆN
• 1.1. Phân loại tuabin nước, đặc điểm làm việc và vật liệu
• 1.1.1. Phân loại tuabin theo số vòng quay đặc trưng (hay là tỷ tốc)
• 1.1.2. Phân loại theo năng lượng
• 1.1.3. Phân loại theo công suất
• 1.1.4. Phân loại theo kết cấu
• 1.1.5. Thông số và sơ đồ làm việc
• 1.1.6. Kết cấu và vật liệu làm BCT
• 1.2. Tuabin nước hướng trục với bánh công tác cánh cố định
• 1.3. Các bài toán về thiết kế bánh công tác tuabin hướng trục
• 1.4. Lựa chọn phương pháp thiết kế profil cánh bánh công tác
• 1.4.1. Phương pháp lực nâng
• 1.4.2. Phương pháp phân bố xoáy
• 1.4.3. Phương pháp phân bố xoáy – nguồn
• 2. CHƯƠNG 2: NGHIÊN CỨU THIẾT KẾ PHỤC HỒI BÁNH CÔNG TÁC TUABIN
• 2.1. Các dạng hư hỏng thường gặp đối với BCT
• 2.1.1. Hỏng do xâm thực
• 2.1.2. Hỏng do nguồn nước
• 2.1.3. Hỏng do mỏi
• 2.1.4. Hỏng bánh công tác bởi nguyên nhân khác
• 2.2. Phát hiện nguyên nhân, đánh giá các hư hỏng của BCT tuabin hướng trục
• 2.3. Xây dựng qui trình phục hồi BCT hư hỏng
• 2.4. Đo đạc lấy mẫu, thiết kế khôi phục biên dạng BCT
• 2.4.1. Phương pháp đo, lấy mẫu cánh thủ công
• 2.4.2. Phương pháp lấy mẫu bằng máy quét
• 2.5. Ứng dụng các phần mềm thiết kế phục hồi
• 2.5.1. Đặc điểm, công dụng chung các phần mềm
• 2.5.2. Phần mềm Autocad
• 2.5.3. Phần mềm Solidwork
• 2.5.4. Phần mềm Ansys
• 3. CHƯƠNG 3: CÔNG NGHỆ PHỤC HỒI BÁNH CÔNG TÁC THỦY ĐIỆN KHE SOONG
• 3.1. Khảo sát bánh công tác (thu thập, nghiên cứu)
• 3.2. Lấy mẫu bánh công tác (đánh giá và lấy mẫu biên dạng bầu, lá cánh)
• 3.2.1. Lấy mẫu BCT bằng máy quét Laser
• 3.2.2. Xử lý số liệu, chuyển thành solid - bản vẽ 3D
• 3.3. Thiết kế phục hồi bánh công tác
• 3.3.1. Chuyển bản vẽ 3D về 2D theo phương pháp mặt cắt trụ
• 3.3.2. Xác định đường nhân theo phương pháp thiết kế lá cánh hướng trục
• 3.3.3. Đắp lại độ dày các proflie cánh phục hồi các tiết diện bị mòn, phá hủy
• 3.3.4. Hoàn thiện các profile, xâu cánh, dựng 3D BCT, 2D BCT
• 3.3.5. Tính bền bánh công tác
• 3.3.6. Tính toán mối ghép giữa lá cánh và bầu cánh
• 3.3.7. Bánh công tác mô hình
• 3.4. Sử dụng Ansys CFX
• 3.5. Phân tích mô phỏng dòng chảy qua bánh công tác
• 3.5.1. Xây dựng mô hình 3D để mô phỏng
• 3.5.2. Mô hình hình học
• 3.5.3. Mô hình lưới của tuabin
• 3.5.4. Kết quả và phân tích
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Tuabin Hướng Trục Cánh Cố Định Khái Niệm Ứng Dụng

Tuabin hướng trục cánh cố định đóng vai trò then chốt trong các nhà máy thủy điện, biến đổi năng lượng dòng chảy thành cơ năng. Ưu điểm của loại tuabin này là hiệu suất cao và giá thành tương đối thấp, khiến chúng trở thành lựa chọn phổ biến. Tuy nhiên, trong quá trình vận hành, bánh công tác (BCT) của tuabin phải đối mặt với nhiều thách thức, bao gồm xâm thực, mài mòn và hư hỏng do các yếu tố khác. Việc phục hồi BCT là vô cùng quan trọng để đảm bảo hoạt động liên tục và hiệu quả của nhà máy thủy điện. Theo tài liệu, BCT được ví như "trái tim" của tổ máy, do đó, việc bảo trì và phục hồi BCT là yếu tố then chốt để duy trì hiệu suất và tuổi thọ của toàn bộ hệ thống.

1.1. Phân Loại và Đặc Điểm Của Tuabin Hướng Trục

Tuabin hướng trục được phân loại dựa trên nhiều yếu tố, bao gồm số vòng quay đặc trưng, năng lượng, công suất và kết cấu. Mỗi loại có những ưu điểm và ứng dụng riêng. Tuabin hướng trục cánh cố định thường được sử dụng trong các nhà máy thủy điện có cột nước thấp và lưu lượng lớn. Cấu tạo đơn giản và độ tin cậy cao là những ưu điểm nổi bật. Việc hiểu rõ đặc điểm của từng loại tuabin là cơ sở quan trọng để thiết kế và sửa chữa hiệu quả.

1.2. Vật Liệu Chế Tạo Bánh Công Tác Tuabin Yêu Cầu và Lựa Chọn

Vật liệu chế tạo BCT phải đáp ứng các yêu cầu khắt khe về độ bền, khả năng chống ăn mòn và chịu mài mòn. Các loại thép không gỉ có độ bền cao thường được sử dụng. Thành phần hóa học và cơ tính của vật liệu ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của BCT. Việc lựa chọn vật liệu phù hợp là yếu tố then chốt trong quá trình thiết kế và phục hồi BCT. Bảng 1.2 trong tài liệu gốc cung cấp thông tin chi tiết về thành phần hóa học của một số loại thép không gỉ thường dùng.

II. Các Dạng Hư Hỏng Thường Gặp Ở Bánh Công Tác Tuabin Nguyên Nhân Ảnh Hưởng

Trong quá trình vận hành, bánh công tác tuabin hướng trục phải đối mặt với nhiều yếu tố gây hư hỏng. Xâm thực, mài mòn do tạp chất trong nước, mỏi kim loại và ăn mòn hóa học là những nguyên nhân phổ biến. Các hư hỏng này không chỉ làm giảm hiệu suất của tuabin mà còn có thể dẫn đến các sự cố nghiêm trọng, gây ảnh hưởng đến toàn bộ hệ thống. Việc xác định chính xác nguyên nhân và đánh giá mức độ hư hỏng là bước quan trọng để xây dựng quy trình phục hồi hiệu quả. Theo tài liệu, rung động do BCT hoạt động bất thường có thể gây hư hại cho các bộ phận khác, làm mất an toàn tổ máy.

2.1. Xâm Thực và Mài Mòn Hai Kẻ Thù Của Cánh Tuabin

Xâm thực là hiện tượng bề mặt kim loại bị phá hủy do sự hình thành và sụp đổ của các bọt khí trong chất lỏng. Mài mòn xảy ra do tác động của các hạt rắn lơ lửng trong nước. Cả hai hiện tượng này đều làm giảm độ dày và độ bền của cánh tuabin, ảnh hưởng đến hiệu suất và tuổi thọ. Hình 2.3 trong tài liệu gốc minh họa rõ hiện tượng xâm thực kết hợp mài mòn trên bề mặt cánh tuabin.

2.2. Mỏi Kim Loại và Ăn Mòn Hóa Học Nguy Cơ Tiềm Ẩn

Mỏi kim loại là hiện tượng vật liệu bị phá hủy do tác động của tải trọng lặp đi lặp lại. Ăn mòn hóa học xảy ra do phản ứng giữa kim loại và các chất hóa học trong nước. Cả hai hiện tượng này đều làm suy yếu cấu trúc của bánh công tác, tăng nguy cơ nứt gãy và hư hỏng. Việc kiểm tra định kỳ và sử dụng vật liệu chống ăn mòn là những biện pháp phòng ngừa hiệu quả.

2.3. Ảnh Hưởng Của Chất Lượng Nguồn Nước Đến Tuổi Thọ Tuabin

Chất lượng nguồn nước có ảnh hưởng lớn đến tuổi thọ của tuabin. Nước chứa nhiều tạp chất, cặn bẩn và hóa chất ăn mòn sẽ làm tăng tốc độ mài mòn và ăn mòn của bánh công tác. Việc xử lý nước đầu vào và lựa chọn vật liệu phù hợp là những biện pháp quan trọng để kéo dài tuổi thọ của tuabin.

III. Thiết Kế Phục Hồi Bánh Công Tác Quy Trình Phương Pháp Hiệu Quả

Quy trình thiết kế phục hồi bánh công tác tuabin hướng trục bao gồm nhiều bước, từ khảo sát hiện trạng, đo đạc lấy mẫu, thiết kế khôi phục biên dạng đến tính toán bền và kiểm tra chất lượng. Việc áp dụng các phần mềm thiết kế chuyên dụng như Autocad, Solidwork và Ansys giúp tăng độ chính xác và hiệu quả của quá trình. Mục tiêu cuối cùng là tạo ra một BCT đã phục hồi có hiệu suất và tuổi thọ tương đương hoặc cao hơn BCT ban đầu. Sơ đồ thiết kế phục hồi bánh công tác được thể hiện rõ trong Hình 2.8 của tài liệu.

3.1. Đo Đạc và Lấy Mẫu Bước Quan Trọng Trong Phục Hồi Biên Dạng

Việc đo đạc và lấy mẫu chính xác là bước quan trọng để xác định biên dạng ban đầu của bánh công tác. Các phương pháp đo thủ công và sử dụng máy quét 3D được áp dụng tùy thuộc vào điều kiện cụ thể. Dữ liệu thu thập được sẽ được sử dụng để xây dựng mô hình 3D và thiết kế khôi phục biên dạng. Hình 2.15 và 2.16 trong tài liệu gốc giới thiệu các thiết bị đo phổ biến.

3.2. Ứng Dụng Phần Mềm CAD CAM CAE Trong Thiết Kế Phục Hồi

Các phần mềm CAD/CAM/CAE đóng vai trò quan trọng trong quá trình thiết kế phục hồi. Autocad được sử dụng để tạo bản vẽ 2D, Solidwork để xây dựng mô hình 3D và Ansys để phân tích ứng suất và mô phỏng dòng chảy. Việc sử dụng các phần mềm này giúp tối ưu hóa thiết kế và đảm bảo độ bền của BCT đã phục hồi. Hình 2.19 và 2.20 minh họa ứng dụng Autocad trong thiết kế tuabin.

3.3. Tính Toán Bền và Phân Tích Ứng Suất Đảm Bảo Độ Bền Bánh Công Tác

Tính toán bền và phân tích ứng suất là bước quan trọng để đảm bảo độ bền của bánh công tác đã phục hồi. Các phương pháp phân tích phần tử hữu hạn (FEA) được sử dụng để xác định ứng suất và biến dạng trong BCT dưới tác dụng của tải trọng. Kết quả phân tích giúp đánh giá khả năng chịu tải và điều chỉnh thiết kế nếu cần thiết.

IV. Công Nghệ Phục Hồi Bánh Công Tác Phương Pháp Hàn Đắp Phun Phủ

Các công nghệ phục hồi bánh công tác tuabin hướng trục bao gồm hàn, đắp và phun phủ. Phương pháp hàn được sử dụng để sửa chữa các vết nứt và khuyết tật nhỏ. Phương pháp đắp được sử dụng để khôi phục độ dày của cánh tuabin bị mài mòn. Phương pháp phun phủ được sử dụng để tạo lớp bảo vệ chống ăn mòn và mài mòn. Việc lựa chọn phương pháp phù hợp phụ thuộc vào loại và mức độ hư hỏng. Theo tài liệu, việc phục hồi bằng phương pháp hàn, đắp và phun phủ là những giải pháp hiệu quả để kéo dài tuổi thọ BCT.

4.1. Phục Hồi Bằng Phương Pháp Hàn Ưu Điểm và Hạn Chế

Phương pháp hàn là một trong những phương pháp phổ biến để phục hồi các vết nứt và khuyết tật nhỏ trên bánh công tác. Ưu điểm của phương pháp này là chi phí thấp và dễ thực hiện. Tuy nhiên, phương pháp hàn có thể làm thay đổi tính chất cơ học của vật liệu và tạo ra ứng suất dư. Do đó, cần lựa chọn quy trình hàn phù hợp và kiểm soát chặt chẽ các thông số hàn.

4.2. Phục Hồi Bằng Phương Pháp Đắp Khôi Phục Độ Dày Cánh Tuabin

Phương pháp đắp được sử dụng để khôi phục độ dày của cánh tuabin bị mài mòn. Vật liệu đắp thường là các loại hợp kim có độ bền và khả năng chống mài mòn cao. Quá trình đắp cần được thực hiện cẩn thận để đảm bảo liên kết tốt giữa vật liệu đắp và vật liệu nền. Bảng 3.3 trong tài liệu gốc cung cấp thông tin về việc đắp độ dày profil cánh.

4.3. Phục Hồi Bằng Phương Pháp Phun Phủ Bảo Vệ Bề Mặt Bánh Công Tác

Phương pháp phun phủ được sử dụng để tạo lớp bảo vệ chống ăn mòn và mài mòn trên bề mặt bánh công tác. Các loại vật liệu phun phủ phổ biến bao gồm ceramic, kim loại và polymer. Lớp phủ giúp kéo dài tuổi thọ của BCT và giảm chi phí bảo trì. Việc lựa chọn vật liệu phun phủ phù hợp phụ thuộc vào điều kiện vận hành và loại môi trường.

V. Ứng Dụng Mô Phỏng CFD Trong Thiết Kế Phục Hồi Tuabin Hướng Trục

Mô phỏng CFD (Computational Fluid Dynamics) là công cụ mạnh mẽ để phân tích dòng chảy qua bánh công tác và đánh giá hiệu suất của tuabin. Kết quả mô phỏng giúp tối ưu hóa thiết kế, cải thiện hiệu suất và giảm thiểu các vấn đề liên quan đến xâm thực và mài mòn. Việc ứng dụng mô phỏng CFD trong quá trình thiết kế và phục hồi giúp nâng cao chất lượng và độ tin cậy của tuabin hướng trục. Theo tài liệu, mô phỏng CFD giúp phân tích sự phân bố áp suất và vận tốc trên bề mặt BCT.

5.1. Xây Dựng Mô Hình 3D và Mô Hình Lưới Cho Mô Phỏng CFD

Để thực hiện mô phỏng CFD, cần xây dựng mô hình 3D chính xác của bánh công tác và tạo mô hình lưới phù hợp. Mô hình lưới cần đủ mịn để đảm bảo độ chính xác của kết quả mô phỏng. Các phần mềm chuyên dụng như Ansys CFX được sử dụng để xây dựng mô hình và thực hiện mô phỏng.

5.2. Phân Tích Kết Quả Mô Phỏng Áp Suất Vận Tốc và Hiệu Suất

Kết quả mô phỏng CFD cung cấp thông tin chi tiết về sự phân bố áp suất, vận tốc và các thông số khác trong dòng chảy. Phân tích kết quả giúp xác định các vùng có nguy cơ xâm thực, đánh giá hiệu suất của bánh công tác và tối ưu hóa thiết kế. Hình 4.56 và 4.57 trong tài liệu gốc minh họa phân bố áp suất và trường dòng qua tuabin.

5.3. Tối Ưu Hóa Thiết Kế Dựa Trên Kết Quả Mô Phỏng CFD

Kết quả mô phỏng CFD được sử dụng để tối ưu hóa thiết kế của bánh công tác. Các thông số thiết kế như hình dạng cánh tuabin, góc đặt cánh và khe hở được điều chỉnh để cải thiện hiệu suất và giảm thiểu các vấn đề liên quan đến xâm thực và mài mòn. Quá trình tối ưu hóa giúp tạo ra một BCT có hiệu suất cao và tuổi thọ dài.

VI. Kết Luận Hướng Phát Triển Trong Phục Hồi Tuabin Hướng Trục Cánh Cố Định

Việc thiết kế phục hồi bánh công tác tuabin hướng trục cánh cố định là một quá trình phức tạp đòi hỏi kiến thức chuyên môn sâu rộng và kinh nghiệm thực tế. Áp dụng các công nghệ phục hồi tiên tiến và sử dụng các phần mềm thiết kế chuyên dụng giúp nâng cao chất lượng và hiệu quả của quá trình. Trong tương lai, việc nghiên cứu và phát triển các vật liệu mới có độ bền và khả năng chống ăn mòn cao sẽ đóng vai trò quan trọng trong việc kéo dài tuổi thọ của tuabin hướng trục. Theo tài liệu, việc làm chủ công tác thiết kế thiết bị cơ khí trong nước là rất quan trọng.

6.1. Tổng Kết Các Phương Pháp Phục Hồi Bánh Công Tác

Các phương pháp phục hồi bánh công tác bao gồm hàn, đắp, phun phủ và thay thế. Mỗi phương pháp có những ưu điểm và hạn chế riêng. Việc lựa chọn phương pháp phù hợp phụ thuộc vào loại và mức độ hư hỏng, cũng như điều kiện kinh tế và kỹ thuật.

6.2. Nghiên Cứu Vật Liệu Mới Cho Cánh Tuabin Hướng Đi Tương Lai

Nghiên cứu và phát triển các vật liệu mới có độ bền và khả năng chống ăn mòn cao là một trong những hướng đi quan trọng trong tương lai. Các vật liệu composite và hợp kim tiên tiến có tiềm năng thay thế các vật liệu truyền thống, giúp kéo dài tuổi thọ của cánh tuabin và giảm chi phí bảo trì.

6.3. Phát Triển Công Nghệ Phục Hồi Tự Động Hóa và Robot Hóa

Phát triển công nghệ phục hồi tự động hóa và robot hóa giúp tăng năng suất, giảm chi phí và cải thiện chất lượng của quá trình. Các hệ thống robot có thể thực hiện các công việc như đo đạc, hàn, đắp và phun phủ một cách chính xác và hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Năng lượng thủy điện đóng góp hơn 35% tổng sản lượng điện năng quốc gia, giữ vai trò then chốt trong hệ thống an ninh năng lượng tại Việt Nam. Sau hơn 20 năm vận hành liên tục kể từ giai đoạn bùng nổ thủy điện thập niên 1990, hàng trăm tổ máy vừa và nhỏ đang đối mặt với sự xuống cấp nghiêm trọng của hệ thống cơ khí thủy lực. Bánh công tác tuabin – chi tiết trung tâm chuyển hóa động năng dòng nước thành cơ năng – thường xuyên chịu tác động kết hợp giữa hiện tượng xâm thực bọt khí và mài mòn phù sa. Thực trạng này khiến hiệu suất tổ máy suy giảm từ 10% đến 25%, gia tăng độ rung lắc ổ trục và tiềm ẩn nguy cơ dừng máy sự cố gây thiệt hại kinh tế hàng tỷ đồng mỗi năm.

Vấn đề nghiên cứu trọng tâm là giải quyết bài toán thiếu hụt hồ sơ thiết kế gốc và giảm phụ thuộc vào linh kiện ngoại nhập đắt đỏ. Đề tài tập trung nghiên cứu quy trình thiết kế phục hồi biên dạng bánh công tác tuabin hướng trục cánh cố định của nhà máy thủy điện Khe Soong tại tỉnh Quảng Ninh, vận hành với đường kính bánh công tác D1 = 1900 mm và dải công suất từ 1,8 MW đến 2,0 MW. Mục tiêu cụ thể là ứng dụng công nghệ quét laser 3D hiện đại cùng lý thuyết cơ học chất lỏng để khôi phục chính xác biên dạng hình học nguyên trạng, bù đắp phần thể tích bị mòn và đánh giá lại trường dòng chảy. Nghiên cứu mang ý nghĩa thực tiễn lớn khi giúp giảm khoảng 60% chi phí bảo dưỡng so với việc nhập mới, rút ngắn thời gian dừng máy từ 6 tháng xuống dưới 45 ngày và thúc đẩy năng lực tự chủ công nghệ cơ khí thủy lực trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết cánh máy thủy lực và mô hình dòng chảy thế hai chiều mở rộng. Mô hình toán học áp dụng phương pháp phân bố xoáy - nguồn (phương pháp Lêxôkhin) để giải bài toán ngược cho profil cánh có chiều dày hữu hạn từ các mặt cắt trụ đồng tâm. Trường dòng chảy qua tuabin được giả định là chất lỏng lý tưởng không nén được, phân bố theo các mặt trụ đồng trục với quy luật vận tốc hướng trục tại mép ngoài bằng 1,1 lần vận tốc trung bình và tại sát bầu cánh bằng 0,9 lần vận tốc trung bình.

Bên cạnh đó, đề tài tích hợp các khái niệm kỹ thuật cốt lõi gồm: tỷ tốc đặc trưng ns (nằm trong dải 270 đến 900 vòng/phút của dòng tuabin hướng trục), hệ số phản kích thủy lực (dao động từ 0,5 đến 1,0), áp suất hóa hơi Phh hình thành bọt khí xâm thực, và giới hạn bền mỏi của vật liệu thép không gỉ họ mactenxit mác 0Cr13Ni4Mo với độ bền kéo đạt 76,0 đến 96,0 kG/mm2.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu thu thập trực tiếp từ thông số vận hành thực tế tại nhà máy thủy điện Khe Soong và kết quả số hóa bề mặt bằng máy quét laser 3D chuyên dụng. Phương pháp phân tích tích hợp giữa kỹ thuật thiết kế ngược và mô phỏng số động lực học dòng chảy CFD trên phần mềm Ansys CFX.

Cỡ mẫu nghiên cứu gồm 1 cụm bánh công tác nguyên bản đường kính D1 = 1900 mm cùng 5 tiết diện mặt cắt trụ tiêu chuẩn tại các bán kính: R1 = 950 mm, R2 = 830 mm, R3 = 670 mm, R4 = 530 mm và R5 = 390 mm. Phương pháp chọn mẫu là kỹ thuật chọn mẫu phân tầng theo tọa độ hình học thủy lực. Cách chọn mẫu này chia tách toàn diện không gian cánh cong 3 chiều từ gốc cánh chịu mô men dầm conson lớn nhất đến mép cánh có vận tốc vòng cao nhất.

Lý do lựa chọn phương pháp phân tích số Ansys CFX kết hợp quét laser 3D vì giải pháp này cho phép thu thập hàng triệu điểm dữ liệu đám mây với sai số dưới 0,05 mm, đồng thời giải hệ phương trình Navier-Stokes 3 chiều để dự báo phân bố áp suất trước khi chế tạo. Toàn bộ quá trình nghiên cứu, tính toán và hoàn thiện bản vẽ được tiến hành trong thời gian 6 tháng của năm 2019.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình số hóa và tính toán phục hồi đã đem lại các kết quả định lượng cụ thể: Thứ nhất, khảo sát hiện trạng ghi nhận mức độ hư hại nặng do xâm thực và mài mòn hạt khoáng, trong đó chiều dày profile tại tiết diện sát bầu R5 = 390 mm bị mòn suy giảm 18,5% so với ban đầu, còn đường kính ngoài R1 = 950 mm bị hụt trung bình 4,2 mm. Thứ hai, phương pháp phân bố xoáy - nguồn đã tái tạo thành công 5 đường nhân profile và bù đắp chuẩn xác độ dày hao mòn từ 3,0 mm đến 8,5 mm cho các tiết diện, khôi phục 100% biên dạng thủy động lực học chuẩn. Thứ ba, phân tích sức bền cho thấy ứng suất tập trung cực đại đạt 142 MPa tại vùng chân cánh tiếp giáp bầu, đáp ứng hệ số an toàn cơ học đạt 2,45 lần khi sử dụng thép đúc 0Cr13Ni4Mo có giới hạn chảy 62,0 kG/mm2. Thứ tư, mô phỏng thủy lực CFD khẳng định biên dạng phục hồi giúp dòng chảy êm thuận, nâng hiệu suất thủy lực của tổ máy lên mức 89,2%, tăng 4,8% so với thời điểm trước đại tu.

Thảo luận kết quả

Nguyên nhân gây phá hủy bề mặt xuất phát từ sự sụt giảm áp suất cục bộ xuống dưới áp suất hóa hơi khi qua khe hẹp lá cánh, kết hợp hàm lượng phù sa mài mòn vượt 120 g/m3 trong mùa lũ. Khi so sánh với các công trình nghiên cứu tuabin cột nước thấp thuộc chương trình cấp nhà nước mã số KC.04 và KC.05, việc kết hợp quét laser 3D và CFD giúp giảm 40% chu kỳ thiết kế và kiểm soát dung sai chế tạo dưới 0,15 mm.

Dữ liệu nghiên cứu có thể được biểu diễn trực quan thông qua biểu đồ phân bố đường áp suất Polyline giữa mặt hút và mặt nén của cánh, đi kèm bảng ma trận so sánh trường vận tốc Cz trên 5 mặt cắt trụ. Việc kết hợp đồ thị ứng suất Von-Mises 3D và bảng phân tích cơ tính khẳng định thép không gỉ chứa 11,5% đến 14,0% Crom cùng 3,5% đến 5,5% Niken giúp kéo dài tuổi thọ chi tiết thêm hơn 10 năm vận hành.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa hiệu quả vận hành và nhân rộng mô hình, đề tài đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

1. Chuẩn hóa quy trình số hóa thiết kế ngược: Ban quản lý kỹ thuật các nhà máy thủy điện cần ứng dụng máy quét 3D laser để thiết lập cơ sở dữ liệu số cho 100% tổ máy trước khi vận hành quá 15.000 giờ, thực hiện hoàn thành trong vòng 12 tháng.
2. Nâng cấp vật liệu và công nghệ hàn phục hồi: Các đơn vị chế tạo cơ khí như Tổng công ty Lilama và các xưởng chuyên ngành cần chuyển đổi sang dùng thép không gỉ mactenxit 0Cr13Ni4Mo, kết hợp xử lý nhiệt khử ứng suất dư ở mức 580 đến 620 độ C trong 3 tháng tới để tăng độ bền mỏi thêm 30%.
3. Tích hợp mô phỏng thủy lực trước khi gia công: Viện Thủy điện và Năng lượng tái tạo cần áp dụng bắt buộc bước mô phỏng CFD trên Ansys CFX nhằm kiểm soát hiệu suất trên 88% và triệt tiêu vùng xoáy khí thực, duy trì định kỳ trong chu kỳ bảo dưỡng 6 tháng một lần.
4. Lắp đặt hệ thống cảm biến giám sát thông minh: Chủ đầu tư nhà máy thủy điện cần trang bị hệ thống giám sát độ rung trục và đo mạch động áp lực với độ nhạy sai số dưới 1%, triển khai vận hành thử nghiệm trong thời hạn 6 tháng nhằm cảnh báo khi biên độ rung vượt ngưỡng 0,05 mm.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và giải pháp ứng dụng thiết thực cho 4 nhóm đối tượng:

1. Kỹ sư vận hành và bảo trì trạm thủy điện: Nắm vững phương pháp chẩn đoán rỗ xâm thực và sử dụng trực tiếp bộ bản vẽ chế tạo 2D, 3D bánh công tác D1 = 1900 mm để lập phương án sửa chữa, giúp tiết kiệm 50% thời gian dừng máy.
2. Chuyên gia thiết kế thiết bị thủy lực: Tiếp cận phương pháp phân bố xoáy - nguồn và quy trình mô phỏng dòng chảy qua 5 tiết diện trụ để áp dụng cho các tuabin cột nước thấp từ 3 m đến 40 m.
3. Doanh nghiệp gia công cơ khí chính xác: Khai thác công nghệ quét mẫu laser không tiếp xúc và quy chuẩn vật liệu thép 0Cr13Ni4Mo để đúc, hàn phục hồi cánh tuabin, giảm hơn 40% chi phí sản xuất linh kiện.
4. Giảng viên và học viên cao học ngành Kỹ thuật cơ khí: Sử dụng hệ thống tính toán sức bền, phân tích thủy khí và 106 tài liệu tham khảo chuyên ngành phục vụ công tác giảng dạy, nghiên cứu chuyên sâu trong giai đoạn 1 đến 3 năm tới.

Câu hỏi thường gặp

Câu hỏi 1: Vì sao phương pháp quét 3D laser không tiếp xúc vượt trội hơn phương pháp đo dưỡng thủ công? Trả lời: Phương pháp quét laser thu thập hàng triệu điểm tọa độ không gian với độ chính xác cao, sai số chỉ dưới 0,05 mm. Công nghệ này số hóa trọn vẹn bề mặt cánh cong 3 chiều phức tạp của bánh công tác D1 = 1900 mm mà phương pháp đo cơ khí thủ công không thể dựng lại chuẩn xác.

Câu hỏi 2: Thép không gỉ mactenxit mác 0Cr13Ni4Mo mang lại ưu điểm gì vượt trội cho bánh công tác? Trả lời: Thép 0Cr13Ni4Mo chứa 11,5% đến 14,0% Crom và 3,5% đến 5,5% Niken, đem lại giới hạn chảy cao 62,0 kG/mm2 cùng độ cứng 235 HB. Thành phần này giúp nâng cao khả năng kháng xâm thực, chịu mài mòn phù sa và có tính hàn rất tốt trong quá trình đắp phục hồi.

Câu hỏi 3: Phương pháp phân bố xoáy - nguồn đóng vai trò gì trong việc tái tạo cánh tuabin? Trả lời: Phương pháp giải bài toán ngược bằng cách kết hợp lớp xoáy và nguồn dòng chất lỏng, cho phép xác định chính xác đường nhân hình học và bù đắp độ dày từ 3,0 mm đến 8,5 mm trên 5 tiết diện cắt trụ, tạo ra profile cánh có độ dày tối ưu về mặt thủy động.

Câu hỏi 4: Khi nào nhà máy nên chọn phương án phục hồi thay vì thay mới toàn bộ bánh công tác? Trả lời: Khi bánh công tác bị hụt đường kính ngoài D1 dưới 5,0 mm hoặc diện tích rỗ bề mặt chưa vượt quá 20%, phương án quét mẫu hàn đắp giúp tiết kiệm khoảng 60% kinh phí đầu tư và rút ngắn thời gian sửa chữa từ 6 tháng xuống còn vài tuần.

Câu hỏi 5: Phần mềm Ansys CFX hỗ trợ khâu kiểm nghiệm thiết kế như thế nào? Trả lời: Ansys CFX mô phỏng trường dòng chảy 3 chiều qua toàn bộ cụm tuabin, giúp phân tích áp suất, kiểm tra nguy cơ bọt khí hóa hơi Phh và xác nhận hiệu suất dòng chảy đạt trên 89% trước khi tiến hành đúc phôi và gia công cơ khí thực tế.

Kết luận

Công trình nghiên cứu đã giải quyết trọn vẹn bài toán khoa học và thực tiễn về phục hồi thiết bị thủy lực thông qua 5 đóng góp then chốt:

• Thiết lập hoàn chỉnh quy trình công nghệ kết hợp giữa quét laser 3D số hóa và phương pháp giải tích phân bố xoáy - nguồn.
• Cung cấp bộ hồ sơ thiết kế 2D và mô hình 3D chuẩn xác cho bánh công tác tuabin hướng trục đường kính D1 = 1900 mm, công suất 1,8 MW đến 2,0 MW.
• Lựa chọn giải pháp vật liệu thép mactenxit 0Cr13Ni4Mo đạt giới hạn chảy 62,0 kG/mm2, đảm bảo hệ số an toàn bền 2,45 lần.
• Đánh giá trường dòng bằng Ansys CFX giúp triệt tiêu điểm xâm thực và nâng hiệu suất tổ máy lên 89,2%.
• Cắt giảm 60% chi phí chế tạo và rút ngắn 75% thời gian ngừng máy so với giải pháp nhập ngoại.

Kế hoạch trong 12 tháng tới sẽ mở rộng ứng dụng quy trình cho 10 nhà máy thủy điện vừa và nhỏ trên toàn quốc. Các đơn vị quản lý vận hành hãy liên hệ ngay với nhóm nghiên cứu để tiếp nhận chuyển giao công nghệ thiết kế phục hồi tuabin tiên tiến và nâng cao hiệu quả phát điện bền vững!
