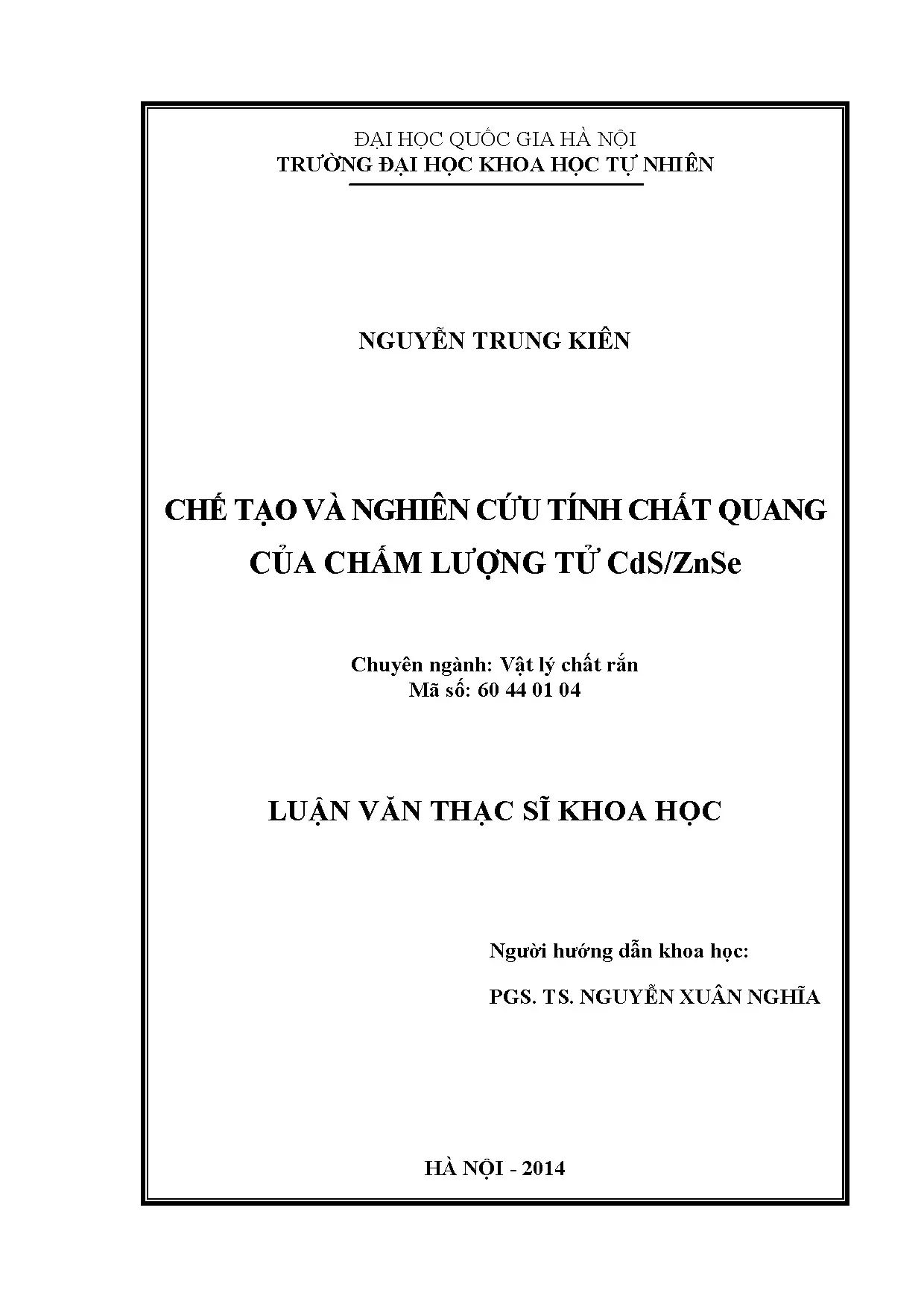

Luận văn thạc sĩ: Nghiên cứu tính chất quang của chấm lượng tử CdS/ZnSe

Luận văn thạc sĩ nghiên cứu hus chế tạo và nghiên cứu tính chất quang của chấm lượng tử cds znse, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh

• Tác giả: Nguyễn Trung Kiên
• Người hướng dẫn: PGS. Nguyễn Xuân Nghĩa
• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Chế tạo và nghiên cứu tính chất quang của chấm lượng tử CdS/ZnSe
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN MỘT SỐ VẤN ĐỀ VỀ CÔNG NGHỆ CHẾ TẠO VÀ TÍNH CHẤT QUANG CỦA CẤU TRÚC NANO BÁN DẪN DỊ CHẤT LOẠI II
• 1.1. Giới thiệu các cấu trúc nano bán dẫn dị chất
• 1.2. Một số vấn đề về công nghệ chế tạo
• 1.3. Lựa chọn vật liệu
• 1.4. Động học phát triển nano tinh thể và phân bố kích thước hạt
• 1.5. Bề mặt tiếp giáp trong cấu trúc nano lõi/vỏ
• 1.6. Tính chất quang
• 1.7. Sự tách các hàm sóng điện tử và lỗ trống
• 1.8. Kích thước lõi, vỏ và chế độ phân bố hạt tải
• 1.9. Tính chất hấp thụ và quang huỳnh quang
• 1.10. Ảnh hưởng của công suất kích thích đến phổ huỳnh quang
• 1.11. KẾT LUẬN CHƯƠNG 1
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Chế tạo cấu trúc nano lõi/vỏ loại II CdS/ZnSe
• 2.2. Tạo các dung dịch tiền chất
• 2.3. Chế tạo nano tinh thể lõi CdS
• 2.4. Chế tạo lớp vỏ ZnSe
• 2.5. Làm sạch mẫu
• 2.6. Các phương pháp khảo sát đặc trưng của vật liệu
• 2.6.1. Hiển vi điện tử truyền qua
• 2.6.2. Nhiễu xạ tia X
• 2.6.3. Hấp thụ quang học
• 2.6.4. Quang huỳnh quang
• 2.7. KẾT LUẬN CHƯƠNG 2
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Phân bố kích thước của nano tinh thể CdS
• 3.2. Giải pháp chế tạo cấu trúc nano lõi/vỏ CdS/ZnSe
• 3.3. Ảnh hưởng của chiều dày lớp vỏ lên tính chất hấp thụ và quang huỳnh quang của cấu trúc nano CdS/ZnSe
• 3.4. Ảnh hưởng của công suất kích thích lên phổ quang huỳnh quang của các cấu trúc nano lõi/vỏ CdS/ZnSe
• 3.5. KẾT LUẬN CHƯƠNG 3
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về tính chất quang của chấm lượng tử CdS ZnSe

Chấm lượng tử CdS/ZnSe là một trong những vật liệu nano bán dẫn được nghiên cứu nhiều trong những năm gần đây. Chúng có khả năng phát quang mạnh mẽ và tính chất quang học độc đáo, nhờ vào cấu trúc lõi/vỏ. Tính chất quang của chúng phụ thuộc vào kích thước, hình dạng và thành phần hóa học. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về các đặc điểm quang học của chấm lượng tử CdS/ZnSe.

1.1. Đặc điểm cấu trúc của chấm lượng tử CdS ZnSe

Chấm lượng tử CdS/ZnSe có cấu trúc lõi/vỏ, trong đó CdS là lõi và ZnSe là lớp vỏ. Cấu trúc này cho phép tách biệt các hạt tải, giúp cải thiện hiệu suất quang. Đặc điểm này làm cho chúng trở thành ứng cử viên lý tưởng cho các ứng dụng trong quang học và điện tử.

1.2. Tính chất quang của chấm lượng tử CdS ZnSe

Tính chất quang của chấm lượng tử CdS/ZnSe bao gồm khả năng hấp thụ và phát quang. Chúng có thể phát ra ánh sáng với bước sóng khác nhau tùy thuộc vào kích thước của chấm lượng tử. Điều này mở ra nhiều khả năng ứng dụng trong các thiết bị quang học.

II. Vấn đề và thách thức trong nghiên cứu chấm lượng tử CdS ZnSe

Mặc dù chấm lượng tử CdS/ZnSe có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong việc nghiên cứu và ứng dụng chúng. Các vấn đề như độ bền quang, sự phân bố kích thước không đồng nhất và hiệu suất quang thấp cần được giải quyết.

2.1. Độ bền quang của chấm lượng tử

Độ bền quang của chấm lượng tử CdS/ZnSe là một yếu tố quan trọng ảnh hưởng đến hiệu suất của chúng trong các ứng dụng thực tiễn. Việc cải thiện độ bền quang có thể giúp tăng cường hiệu suất phát quang và kéo dài tuổi thọ của vật liệu.

2.2. Sự phân bố kích thước không đồng nhất

Sự phân bố kích thước không đồng nhất trong chấm lượng tử có thể dẫn đến sự biến đổi trong tính chất quang. Việc kiểm soát kích thước và hình dạng của chấm lượng tử là một thách thức lớn trong quá trình chế tạo.

III. Phương pháp chế tạo chấm lượng tử CdS ZnSe hiệu quả

Để chế tạo chấm lượng tử CdS/ZnSe, nhiều phương pháp khác nhau đã được áp dụng. Các phương pháp này không chỉ ảnh hưởng đến chất lượng của chấm lượng tử mà còn đến tính chất quang của chúng.

3.1. Phương pháp hóa ướt trong chế tạo chấm lượng tử

Phương pháp hóa ướt là một trong những kỹ thuật phổ biến để chế tạo chấm lượng tử CdS/ZnSe. Kỹ thuật này cho phép kiểm soát tốt kích thước và hình dạng của chấm lượng tử, từ đó cải thiện tính chất quang.

3.2. Kỹ thuật bơm nóng trong tổng hợp chấm lượng tử

Kỹ thuật bơm nóng giúp tạo ra các chấm lượng tử với kích thước đồng nhất và tính chất quang tốt hơn. Quá trình này diễn ra nhanh chóng và hiệu quả, giúp tối ưu hóa các điều kiện chế tạo.

IV. Ứng dụng thực tiễn của chấm lượng tử CdS ZnSe trong quang học

Chấm lượng tử CdS/ZnSe có nhiều ứng dụng trong lĩnh vực quang học, từ cảm biến quang đến thiết bị phát quang. Những ứng dụng này nhấn mạnh tầm quan trọng của việc nghiên cứu và phát triển các vật liệu này.

4.1. Ứng dụng trong cảm biến quang

Chấm lượng tử CdS/ZnSe có thể được sử dụng trong các cảm biến quang nhờ vào tính nhạy cảm cao và khả năng phát hiện ánh sáng yếu. Điều này mở ra nhiều cơ hội trong các lĩnh vực như y tế và môi trường.

4.2. Ứng dụng trong thiết bị phát quang

Với khả năng phát quang mạnh mẽ, chấm lượng tử CdS/ZnSe có thể được ứng dụng trong các thiết bị phát quang như đèn LED và màn hình hiển thị. Điều này giúp cải thiện hiệu suất và chất lượng hình ảnh.

V. Kết luận và tương lai của nghiên cứu chấm lượng tử CdS ZnSe

Nghiên cứu về chấm lượng tử CdS/ZnSe đã mở ra nhiều hướng đi mới trong lĩnh vực vật liệu nano. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều ứng dụng tiềm năng trong công nghệ quang học.

5.1. Tương lai của nghiên cứu chấm lượng tử

Nghiên cứu chấm lượng tử CdS/ZnSe sẽ tiếp tục phát triển với nhiều cải tiến về công nghệ chế tạo và ứng dụng. Các nghiên cứu sâu hơn về tính chất quang và cách cải thiện hiệu suất sẽ là những hướng đi quan trọng.

5.2. Hướng nghiên cứu mới trong vật liệu nano

Các nghiên cứu mới về vật liệu nano sẽ mở ra nhiều cơ hội cho việc phát triển các ứng dụng mới trong quang học và điện tử. Việc kết hợp các vật liệu khác nhau có thể tạo ra những tính chất quang độc đáo và cải thiện hiệu suất.

Nội dung chính

Tổng quan nghiên cứu

Khoa học và công nghệ nano trong những thập kỷ gần đây đã chứng minh tiềm năng to lớn nhờ các hiệu ứng lượng tử xuất hiện khi kích thước vật liệu giảm xuống thang nanomet. Trong lĩnh vực vật lý chất rắn và quang điện tử, cấu trúc nano bán dẫn dị chất loại II thu hút sự chú ý đặc biệt nhờ khả năng phân tách không gian giữa các hạt tải điện. Khác với cấu trúc loại I vốn giam giữ cả điện tử và lỗ trống trong cùng một vật liệu, cấu trúc loại II sắp xếp các dải năng lượng so le, đưa điện tử về vùng dẫn của vật liệu này và lỗ trống về vùng hóa trị của vật liệu kia. Điều này mở ra cơ hội kéo dài thời gian sống của hạt tải, kiểm soát bước sóng phát xạ vượt qua giới hạn vùng cấm của các bán dẫn thành phần và ứng dụng hiệu quả trong pin mặt trời thế hệ mới hoặc xúc tác quang hóa.

Nhiều hệ dị chất loại II truyền thống chứa nguyên tố Tellurium (Te) bộc lộ nhược điểm dễ bị oxy hóa và kém bền quang học dưới tác động của môi trường. Để giải quyết thách thức này, nghiên cứu tập trung vào hệ vật liệu CdS/ZnSe với độ bền hóa học vượt trội và sai lệch hằng số mạng tinh thể rất nhỏ, chỉ khoảng 3,7%. Mục tiêu trọng tâm của đề tài là xây dựng quy trình công nghệ hóa ướt tối ưu nhằm chế tạo thành công cấu trúc chấm lượng tử lõi/vỏ CdS/ZnSe, đồng thời khảo sát chi tiết ảnh hưởng của kích thước lõi, chiều dày lớp vỏ và công suất kích thích lên các đặc trưng quang học. Nghiên cứu được triển khai thực nghiệm tại các phòng thí nghiệm trọng điểm thuộc Đại học Quốc gia Hà Nội và Viện Hàn lâm Khoa học và Công nghệ Việt Nam. Kết quả đạt được ghi nhận bước sóng huỳnh quang dịch đỏ từ vùng ánh sáng xanh 415-478 nm của lõi CdS sang vùng ánh sáng vàng-cam 580 nm của cấu trúc loại II, nâng cao hiệu suất phát quang thực tế lên khoảng 20-25% và mở ra triển vọng tối ưu hóa đạt ngưỡng 50% trong chế tạo linh kiện quang điện tử.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học lượng tử chất rắn và động học phát triển tinh thể keo, bao gồm các mô hình và khái niệm trọng tâm:

1. Mô hình cấu trúc vùng năng lượng dị chất loại II (Staggered Band Alignment): Khoảng cách năng lượng hiệu dụng của hệ được xác định bằng hiệu số giữa bờ đáy vùng dẫn của chất bán dẫn này và đỉnh vùng hóa trị của chất bán dẫn kia. Độ rộng vùng cấm hiệu dụng luôn nhỏ hơn độ rộng vùng cấm của từng vật liệu khối riêng lẻ (đối với CdS khối là 2,45 eV và ZnSe khối là 2,72 eV). Hiệu ứng này tạo ra các chuyển dời exciton gián tiếp qua bề mặt phân chia pha.
2. Mô hình tạo mầm La Mer và cơ chế chín Ostwald: Quá trình hình thành chấm lượng tử keo trải qua giai đoạn tạo mầm bùng nổ trong thời gian cực ngắn khi nồng độ chất phản ứng vượt ngưỡng tới hạn, tiếp theo là giai đoạn phát triển hạt. Khi nồng độ giảm xuống, các hạt nhỏ có xu hướng tan ra để cung cấp vật chất nuôi dưỡng các hạt có bán kính lớn hơn bán kính tới hạn, gây ra hiện tượng phân kỳ kích thước nếu không kiểm soát tốt thời gian phản ứng.
3. Hiệu ứng uốn cong vùng năng lượng (Band Bending Effect): Khi mật độ hạt tải quang sinh tăng cao dưới cường độ kích thích lớn, sự tích tụ điện tử ở lõi và lỗ trống ở vỏ tạo nên một điện trường nội tại mạnh. Điện trường này gây uốn cong các bờ vùng năng lượng tại mặt tiếp giáp, làm tăng mức độ giam giữ lượng tử và dẫn đến quy luật dịch đỉnh phát xạ tỷ lệ với căn bậc ba của công suất kích thích.
4. Các khái niệm then chốt: Exciton gián tiếp, độ rộng bán phổ huỳnh quang (FWHM), sai lệch hằng số mạng (3,7%) và độ dày đơn lớp tinh thể (Monolayer - ML).

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ quá trình tổng hợp hóa học và hệ thống đo đạc quang phổ, vi cấu trúc tiêu chuẩn:

• Quy trình chế tạo mẫu: Sử dụng phương pháp hóa ướt với kỹ thuật bơm nóng trong môi trường khí Nitơ bảo vệ. Tiền chất bao gồm Cadmi oxit (CdO), Kẽm oxit (ZnO), bột Lưu huỳnh (S) và bột Selen (Se), hòa tan trong các dung môi hữu cơ Octadecene (ODE), Axit Oleic (OA) và Tri-n-octylphosphine (TOP).
• Cỡ mẫu và thông số khảo sát: Tiến hành tổng hợp hàng chục mẻ mẫu thử nghiệm. Lõi CdS được khảo sát tại 3 mức nhiệt độ 270°C, 290°C và 310°C với thời gian phản ứng thay đổi từ 0,5 đến 180 phút theo tỷ lệ mol Cd:S cố định là 2:1. Lớp vỏ ZnSe được bọc ở nhiệt độ 220°C với thời gian từ 5 đến 60 phút. Mẫu sau tổng hợp được tinh chế bằng dung môi Isopropanol và ly tâm ở tốc độ 15000 vòng/phút trong 3 phút.
• Lý do lựa chọn các phương pháp phân tích:
  • Kính hiển vi điện tử truyền qua (TEM JEM 1010, điện thế 80 kV): Lựa chọn để trực tiếp quan sát hình thái học, xác định kích thước hạt và độ đồng đều thông qua phần mềm xử lý ảnh ImageJ.
  • Nhiễu xạ tia X (XRD Siemens D5000, nguồn Cu Kα bước sóng 1,5406 Å, bước quét 0,01°): Xác định cấu trúc pha tinh thể lập phương giả kẽm (Zinc Blende) và đánh giá độ hoàn hảo mạng.
  • Phổ tán xạ micro-Raman (LABRAM-1B, laser Argon bước sóng 488 nm): Phương pháp không phá hủy mẫu, giúp phát hiện chính xác các dao động phonon đặc trưng của từng pha vật liệu và nhận diện ứng suất mạng tại mặt tiếp giáp.
  • Quang phổ hấp thụ UV-Vis (Jasco V530, dải quét 190-1100 nm) và Quang huỳnh quang (Varian Cary Eclipse, đèn Xenon 450 W): Đánh giá hiệu ứng giam giữ lượng tử, các trạng thái exciton và đặc trưng chuyển dịch quang học của cấu trúc dị chất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Khống chế kích thước và chất lượng tinh thể lõi CdS: Khi tăng nhiệt độ phản ứng từ 270°C lên 310°C, tốc độ hội tụ kích thước diễn ra nhanh hơn gấp nhiều lần. Tại 310°C, hệ đạt trạng thái phân bố kích thước đồng đều nhất chỉ sau 3 phút phản ứng với độ rộng bán phổ huỳnh quang cực hẹp là 16,5 nm, trong khi ở 270°C cần tới 90 phút. Phổ XRD khẳng định cấu trúc lập phương giả kẽm hoàn hảo với các mặt phản xạ sắc nét (111), (220) và (311).
2. Phát hiện hiện tượng tan rã lõi và hình thành pha phụ không mong muốn: Trong quy trình bọc vỏ ban đầu ở 250°C với kỹ thuật bơm chậm, lõi CdS bị tan rã nhanh chóng trong dung môi ODE (thể hiện qua sự dịch xanh phổ huỳnh quang lên đến 46 nm). Các ion giải phóng kết hợp với tiền chất tạo ra chấm lượng tử CdSe phát xạ tại 567 nm với đỉnh Raman đặc trưng ở 206 cm⁻¹, không thể hiện tính chất loại II thực thụ.
3. Thiết lập giải pháp công nghệ bơm nhanh ở nhiệt độ thấp: Bằng cách chế tạo lõi CdS ở nhiệt độ cao 310°C và thực hiện bọc vỏ ZnSe ở nhiệt độ hạ thấp 220°C với kỹ thuật bơm nhanh đồng thời các tiền chất, hiện tượng tan rã lõi đã được triệt tiêu hoàn toàn. Kích thước hạt tăng từ 2,5-3,0 nm (lõi CdS) lên 4,0-5,0 nm (CdS/ZnSe), tương ứng độ dày lớp vỏ khoảng 3 đơn lớp tinh thể.
4. Xác thực đặc trưng quang học dị chất loại II: Cấu trúc CdS/ZnSe tối ưu cho đỉnh phát xạ huỳnh quang dịch đỏ rõ rệt tới bước sóng 580 nm, chân phổ hấp thụ kéo dài về phía bước sóng dài. Phổ Raman ghi nhận đỉnh dao động phonon quang học của ZnSe tại 250 cm⁻¹. Khi thay đổi cường độ kích thích, vị trí đỉnh phát quang dịch chuyển tuyến tính theo quy luật căn bậc ba của công suất kích thích, khẳng định sự tái hợp exciton gián tiếp qua mặt tiếp giáp loại II.

Thảo luận kết quả

Sự chuyển dịch bước sóng phát xạ từ 440 nm của lõi CdS lên 580 nm của cấu trúc CdS/ZnSe là minh chứng rõ ràng cho việc tái hợp giữa điện tử nằm tại đáy vùng dẫn của CdS và lỗ trống nằm tại đỉnh vùng hóa trị của ZnSe. Mức năng lượng này thấp hơn đáng kể so với năng lượng vùng cấm của CdS khối (2,45 eV tương ứng 505 nm) và ZnSe khối (2,72 eV tương ứng 455 nm).

Các dữ liệu thực nghiệm có thể được hệ thống hóa trực quan thông qua các sơ đồ phân tích:

• Bảng so sánh thông số quang phổ: Thể hiện rõ mối tương quan giữa nhiệt độ chế tạo lõi (270°C, 290°C, 310°C), thời gian đạt độ rộng bán phổ cực tiểu và giá trị FWHM tương ứng (giảm từ 28 nm xuống 16,5 nm).
• Đồ thị biểu diễn phân bố kích thước hạt: Xây dựng từ dữ liệu đếm hạt trên ảnh hiển vi điện tử TEM, minh họa trực quan sự gia tăng đường kính trung bình từ 2,8 nm lên 4,6 nm khi bọc 3 đơn lớp ZnSe.
• Biểu đồ phụ thuộc năng lượng huỳnh quang theo công suất kích thích: Thể hiện sự phù hợp hoàn hảo giữa dữ liệu thực nghiệm và hàm tuyến tính bậc một theo biến số công suất mũ 1/3, loại trừ hoàn toàn các giả thiết về hiệu ứng đốt nóng mẫu hay bẫy trạng thái bề mặt thông thường.

Nguyên nhân của sự phụ thuộc độc đáo này bắt nguồn từ sự phân tách không gian của các hạt tải. Dưới ánh sáng kích thích mạnh, mật độ điện tử trong lõi và mật độ lỗ trống ngoài vỏ tạo thành lưỡng cực điện cảm ứng, làm xuất hiện điện trường nội tại có độ lớn tỷ lệ thuận với căn bậc hai của cường độ sáng. Điện trường này gây uốn cong các dải năng lượng tại mặt tiếp giáp, nâng cao mức năng lượng lượng tử hóa của các hạt tải và đẩy đỉnh phát xạ dịch về phía năng lượng cao. Kết quả này hoàn toàn nhất quán với các mô hình lý thuyết quốc tế về chấm lượng tử dị chất loại II.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm và quy luật công nghệ đã thiết lập, nghiên cứu đề xuất 4 nhóm giải pháp chiến lược nhằm thúc đẩy ứng dụng cấu trúc nano dị chất CdS/ZnSe:

1. Chuẩn hóa quy trình công nghệ bơm nhanh đa cấu tử:
   • Hành động: Tự động hóa hệ thống bơm đồng thời các tiền chất Zn và Se vào bình phản ứng chứa lõi CdS ở nhiệt độ kiểm soát nghiêm ngặt 220°C với sai số không quá ±1°C.
   • Mục tiêu: Duy trì độ đồng đều kích thước hạt với độ lệch chuẩn dưới 5%, loại bỏ hoàn toàn sự tái tan rã của lõi.
   • Lộ trình & Chủ thể: Thực hiện trong 3 tháng đầu, do các kỹ sư phòng thí nghiệm công nghệ nano phụ trách.
2. Kỹ thuật tạo lớp hợp kim chuyển tiếp Gradient tại mặt tiếp giáp:
   • Hành động: Đưa một lượng nhỏ tiền chất Se vào giai đoạn cuối của quá trình tạo lõi để hình thành lớp chuyển tiếp ZnCdSe có thành phần biến đổi liên tục trước khi bọc vỏ ZnSe hoàn chỉnh.
   • Mục tiêu: Nâng cao hiệu suất lượng tử quang huỳnh quang (PL QY) từ mức 20-25% hiện tại lên trên 50% nhờ giảm thiểu ứng suất mạng và triệt tiêu tái hợp không phát xạ Auger.
   • Lộ trình & Chủ thể: Triển khai trong 6 tháng tiếp theo, do nhóm nghiên cứu vật lý vật liệu bán dẫn chủ trì.
3. Thử nghiệm tích hợp màng chấm lượng tử vào pin mặt trời thế hệ mới:
   • Hành động: Chế tạo màng mỏng chấm lượng tử CdS/ZnSe kết hợp với các điện cực dẫn trong suốt (ITO/FTO) để thu gom dòng quang điện từ hiệu ứng phân tách điện tử - lỗ trống.
   • Mục tiêu: Đạt hiệu suất chuyển hóa quang điện mục tiêu khoảng 15-18% trong vùng ánh sáng khả kiến.
   • Lộ trình & Chủ thể: Kế hoạch thực hiện trong 12 tháng, phối hợp giữa viện nghiên cứu chuyên ngành và các doanh nghiệp năng lượng sạch.
4. Phát triển vỏ bảo vệ thụ động hóa bề mặt đa lớp:
   • Hành động: Bọc thêm một lớp vỏ bán dẫn thụ động mỏng ZnS bên ngoài cấu trúc CdS/ZnSe nhằm khóa hoàn toàn các bẫy bề mặt ngoài cùng.
   • Mục tiêu: Đảm bảo độ bền quang học và hóa học duy trì trên 95% sau 24 tháng vận hành trong điều kiện môi trường thực tế.
   • Lộ trình & Chủ thể: Tiến hành trong 9 tháng, do các chuyên gia vật liệu quang điện tử triển khai.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng trọng tâm:

1. Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Khoa học vật liệu:
   • Lợi ích: Nắm vững quy trình tổng hợp hóa ướt kiểm soát pha, phương pháp phân tích ảnh hưởng của nhiệt độ và thời gian phản ứng lên động học phát triển tinh thể.
   • Trường hợp sử dụng: Xây dựng đề cương nghiên cứu, thiết kế thực nghiệm chế tạo các hệ vật liệu nano bán dẫn cấu trúc lõi/vỏ và xử lý phổ tán xạ Raman, XRD, PL.
2. Giảng viên và nhà nghiên cứu tại các trường đại học, viện nghiên cứu:
   • Lợi ích: Tiếp cận bộ dữ liệu thực nghiệm chuẩn hóa về hệ dị chất loại II không chứa Tellurium với sai lệch mạng thấp (3,7%).
   • Trường hợp sử dụng: Bổ sung tài liệu giảng dạy chuyên sâu về vật lý nano, tham khảo phương pháp giải thích hiệu ứng uốn cong vùng năng lượng phục vụ các công bố khoa học.
3. Kỹ sư R&D trong ngành công nghiệp quang điện tử và pin quang điện:
   • Lợi ích: Khai thác cơ chế phân tách không gian của hạt tải điện để tối ưu hóa thời gian sống của exciton và dòng quang điện.
   • Trường hợp sử dụng: Thiết kế các cấu trúc màng thu nhận ánh sáng trong pin mặt trời, cảm biến quang phổ khả kiến và linh kiện khuếch đại quang học.
4. Chuyên gia phát triển vật liệu xúc tác quang và xử lý môi trường:
   • Lợi ích: Ứng dụng khả năng mở rộng vùng hấp thụ ánh sáng khả kiến tới 580 nm và độ bền hóa học cao của hệ CdS/ZnSe.
   • Trường hợp sử dụng: Chế tạo vật liệu xúc tác quang phân hủy chất ô nhiễm hữu cơ và sản xuất hydro từ phản ứng tách nước quang hóa dưới ánh sáng mặt trời.

Câu hỏi thường gặp

Hệ chấm lượng tử dị chất loại II CdS/ZnSe có ưu thế gì vượt trội so với các hệ chứa Tellurium?
Các hệ dị chất truyền thống như CdTe/CdSe hay ZnTe/ZnSe chứa Tellurium rất dễ bị oxy hóa và mất tính bền quang khi tiếp xúc với môi trường. Hệ CdS/ZnSe có độ bền hóa học vượt trội, đồng thời độ sai lệch hằng số mạng giữa CdS và ZnSe chỉ khoảng 3,7% (nhỏ hơn mức 7% của ZnTe/ZnSe), giúp giảm thiểu sai hỏng mạng tại mặt tiếp giáp và nâng cao độ bền linh kiện.

Tại sao nhiệt độ tổng hợp lõi CdS ở 310°C lại mang lại chất lượng tinh thể tối ưu nhất?
Ở nhiệt độ 310°C (gần nhiệt độ sôi 320°C của dung môi ODE), tốc độ phản ứng diễn ra mạnh mẽ và quá trình tạo mầm xảy ra đồng loạt. Thời gian đạt tới trạng thái hội tụ kích thước hạt chỉ mất 3 phút, cho độ rộng bán phổ huỳnh quang cực hẹp 16,5 nm và phổ XRD có các đỉnh nhiễu xạ sắc nét, vượt trội hoàn toàn so với mẫu chế tạo ở 270°C mất 90 phút.

Nguyên nhân nào dẫn đến hiện tượng tan rã lõi CdS và giải pháp khắc phục là gì?
Khi bọc vỏ ở nhiệt độ cao với tốc độ bơm chậm, lõi CdS bị tan rã trong dung môi ODE (dịch xanh phổ 46 nm), giải phóng ion Cd²⁺ phản ứng với Se²⁻ tạo thành pha phụ CdSe. Giải pháp khắc phục là hạ nhiệt độ bọc vỏ xuống 220°C và thực hiện kỹ thuật bơm nhanh đồng thời các tiền chất, giúp vỏ ZnSe phát triển trực tiếp trên lõi CdS nguyên vẹn.

Dấu hiệu thực nghiệm then chốt nào khẳng định đã chế tạo thành công cấu trúc loại II?
Hai dấu hiệu thực nghiệm quan trọng nhất gồm: phổ phát quang dịch đỏ mạnh về bước sóng 580 nm vượt ra ngoài giới hạn phát xạ của cả hai vật liệu khối (CdS 505 nm, ZnSe 455 nm), và vị trí năng lượng đỉnh phát xạ biến thiên tuyến tính theo căn bậc ba của công suất kích thích quang do hiệu ứng uốn cong vùng năng lượng nội tại.

Độ dày lớp vỏ ZnSe ảnh hưởng như thế nào đến kích thước và đặc tính quang của hạt?
Khi lớp vỏ ZnSe phát triển đạt độ dày khoảng 3 đơn lớp tinh thể (chiều dày khoảng 1,5 nm), kích thước hạt nano tăng từ 2,5-3,0 nm lên 4,0-5,0 nm. Sự gia tăng độ dày này giúp hoàn thiện sự phân tách không gian giữa điện tử trong lõi và lỗ trống ở vỏ, nâng cao hiệu suất phát quang của cấu trúc dị chất.

Kết luận

• Đã thiết lập thành công quy trình hóa ướt tối ưu chế tạo chấm lượng tử lõi/vỏ CdS/ZnSe cấu trúc loại II với độ lặp lại cao.
• Khống chế hoàn hảo kích thước lõi CdS ở nhiệt độ 310°C với độ rộng bán phổ huỳnh quang hẹp kỷ lục 16,5 nm sau 3 phút phản ứng.
• Phát hiện và triệt tiêu triệt để hiện tượng tan rã lõi CdS thông qua giải pháp hạ nhiệt độ bọc vỏ xuống 220°C kết hợp kỹ thuật bơm nhanh đồng thời.
• Xác nhận bản chất quang học dị chất loại II với đỉnh huỳnh quang 580 nm, phổ Raman đặc trưng ZnSe tại 250 cm⁻¹ và quy luật dịch năng lượng theo công suất kích thích mũ 1/3.
• Đóng góp cơ sở khoa học quan trọng cho việc thiết kế các hệ vật liệu nano bán dẫn không chứa Te có độ bền cao và hiệu suất phân tách hạt tải vượt trội.

Đóng góp lớn nhất của công trình là giải quyết trọn vẹn bài toán công nghệ bọc vỏ dị chất cho hệ có độ sai lệch mạng nhỏ, tạo tiền đề vững chắc cho việc ứng dụng thực tế. Lộ trình phát triển tiếp theo trong 3-12 tháng tới sẽ tập trung vào việc tạo lớp hợp kim gradient ZnCdSe để nâng hiệu suất lượng tử lên 50% và thử nghiệm chế tạo màng quang điện. Các nhà nghiên cứu và doanh nghiệp quan tâm đến công nghệ chấm lượng tử loại II được khuyến khích kết nối, hợp tác thử nghiệm và ứng dụng kết quả này vào phát triển các dòng sản phẩm pin mặt trời và cảm biến quang học thế hệ mới.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN MỘT SỐ VẤN ĐỀ VỀ CÔNG NGHỆ CHẾ TẠO VÀ TÍNH CHẤT QUANG CỦA CẤU TRÚC NANO BÁN DẪN DỊ CHẤT LOẠI II Chƣơng 1 của luận văn giới thiệu về các cấu trúc nano bán dẫn dị chất, đề cập một số vấn đề công nghệ hóa ƣớt chế tạo cấu trúc nano bán dẫn dị chất loại II kiểu lõi/vỏ trên cơ sở các hợp chất bán dẫn A2B6 và tính chất hấp thụ, quang huỳnh quang của chúng. Giới thiệu các cấu trúc nano bán dẫn dị chất Bằng cách tổ hợp các vật liệu bán dẫn khác nhau trong cùng một nano tinh thể (NC) có thể tạo ra cấu trúc nano bán dẫn dị chất. Tùy thuộc vào bản chất các vật liệu và kích thƣớc của chúng, cấu trúc nano bán dẫn dị chất thƣờng đƣợc chia thành ba loại là cấu trúc nano loại I (hình 1.1(a)), cấu trúc nano loại II (hình 1.1(b)), và cấu trúc nano giả loại II. Trong cấu trúc nano loại I, các trạng thái có năng lƣợng thấp nhất của điện tử và lỗ trống đều thuộc về một loại vật liệu (lõi trên hình 1.

Trong trƣờng hợp này, các điện tử và lỗ trống đƣợc sinh ra do kích thích quang sẽ chủ yếu tập trung trong vật liệu lõi. Khác với cấu trúc nano loại I, các trạng thái có năng lƣợng thấp nhất của điện tử và lỗ trống trong cấu trúc nano loại II lại thuộc về các vật liệu bán dẫn khác nhau (hình 1. Vì vậy, các điện tử và lỗ trống đƣợc sinh ra do kích thích quang sẽ có xu hƣớng bị tách vào các miền không gian khác nhau của cấu trúc nano loại II. Nhƣ đƣợc chỉ ra trên hình 1.1(b), điện tử sẽ tập trung trong vật liệu lõi, còn lỗ trống tập trung trong vật liệu vỏ.

Độ rộng vùng cấm Eg12 của cấu trúc nano bán dẫn dị chất loại II đƣợc xác định bởi khoảng cách giữa các mức năng lƣợng thấp nhất của điện tử và lỗ trống trong hệ, cụ thể là: 8 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.1) cho thấy độ rộng vùng cấm Eg12 của cấu trúc nano bán dẫn dị chất loại II luôn nhỏ hơn so với độ rộng vùng cấm của các vật liệu bán dẫn thành phần Eg1 và Eg2. Giản đồ vùng năng lượng của cấu trúc nano bán dẫn dị chất loại I và loại II [12]. Mức độ giam giữ điện tử trong vật liệu lõi và lỗ trống trong vật liệu vỏ sẽ phụ thuộc vào độ cao của các hàng rào thế đối với điện tử (Uc) và lỗ trống (Uv). Để tách hoàn toàn các hạt tải vào các miền không gian khác nhau của cấu trúc nano bán dẫn dị chất loại II thì ngoài việc lựa chọn các vật liệu bán dẫn còn cần phải tạo ra các kích thƣớc thích hợp của chúng.

Trong trƣờng hợp độ cao của hàng rào thế Uc hoặc Uv nhỏ thì điện tử hoặc lỗ trống có thể phân bố trong toàn bộ không gian của cấu trúc nano bán dẫn dị chất và tạo ra cấu trúc nano giả loại II.2 trình bày các chế độ phân bố hạt tải khác nhau trong cấu trúc nano bán dẫn dị chất lõi/vỏ CdS/ZnSe. Sự tăng dần độ dày của lớp vỏ ZnSe sẽ chuyển chế độ phân bố hạt tải từ loại I sang giả loại II và cuối cùng là loại II. 9 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Các chế độ phân bố hạt tải khác nhau trong cấu trúc nano dị chất lõi/vỏ CdS/ZnSe khi thay đổi chiều dày của lớp vỏ: (a) Chế độ giam giữ loại I (lõi CdS); (b) Chế độ giam giữ giả loại II (lớp vỏ mỏng); và (c) Chế độ giam giữ loại II (lớp vỏ dày) [3].

Một số vấn đề về công nghệ chế tạo Cấu trúc nano bán dẫn dị chất loại II kiểu lõi/vỏ thƣờng đƣợc chế tạo theo hai giai đoạn nhƣ đƣợc minh họa trên hình 1. Giai đoạn thứ nhất là chế tạo các NC lõi và giai đoạn thứ hai là tạo lớp vỏ trên bề mặt của chúng. Trƣớc khi bọc vỏ, các NC lõi thƣờng đƣợc làm sạch để tạo ra sự thay đổi đột ngột của các năng lƣợng vùng dẫn và vùng hóa trị tại bề mặt tiếp giáp lõi/vỏ. Tổng hợp các NC kiểu lõi/vỏ theo quy trình hai bước T1 và T2 tương ứng là các nhiệt độ chế tạo lõi và lớp vỏ [27].

10 LUAN VAN CHAT LUONG download : add [e-mail] Phần tiếp theo sẽ trình bày một số vấn đề về chế tạo NC lõi và lớp vỏ để tạo ra cấu trúc nano bán dẫn dị chất loại II bằng phƣơng pháp hóa ƣớt khi sử dụng kỹ thuật bơm nóng, tức là bơm dung dịch của một tiền chất vào môi trƣờng phản ứng chứa tiền chất thứ hai đã đƣợc đốt nóng đến nhiệt độ phản ứng. Lựa chọn vật liệu Đây là vấn đề cần đƣợc quan tâm đầu tiên khi chế tạo cấu trúc nano bán dẫn dị chất loại II. Nói chung, việc lựa chọn vật liệu bán dẫn và chế tạo cấu trúc nano dị chất loại II phải thỏa mãn các yêu cầu sau: (i) tách điện tử và lỗ trống vào các miền không gian khác nhau của cấu trúc; (ii) có chất lƣợng tinh thể tốt; và (iii) ít chịu tác động của môi trƣờng. Cho đến nay, một số cấu trúc nano loại II và giả loại II đã đƣợc thiết kế và chế tạo dựa trên việc kết hợp các chất bán dẫn khác nhau nhƣ CdSe/ZnTe [14], CdTe/ZnSe [10], CdTe/CdSe [1, 2, 4, 28], ZnTe/ZnSe [9], CdSe/CdTe [15], CdS/ZnSe [31], … Mức độ tách các hạt tải vào các miền không gian khác nhau của cấu trúc nano dị chất phụ thuộc vào vị trí các mức năng lƣợng cơ bản của điện tử và lỗ trống trong các vật liệu bán dẫn.

Để minh họa, hình 1.4(a) trình bày năng lƣợng vùng cấm của các vật liệu khối CdSe, CdS, ZnSe và ZnS. Có thể nhận thấy sự tách tốt nhất các hạt tải vào các miền không gian khác nhau của cấu trúc nano loại II có thể nhận đƣợc đối với cặp vật liệu CdS và ZnSe. Bên cạnh đó, sai lệch hằng số mạng tinh thể của cặp vật liệu này là nhỏ nhất (~ 3,7%) nhƣ đƣợc so sánh trên hình 1. 11 LUAN VAN CHAT LUONG download : add [e-mail] Nhƣ đã biết, ứng suất do sai lệch hằng số mạng tinh thể giữa các vật liệu bán dẫn khác nhau là nguyên nhân chủ yếu gây ra sai hỏng mạng tinh thể, và do đó làm kém đi các đặc trƣng vật lý của cấu trúc nano lõi/vỏ.

So với cấu trúc nano loại I, hiệu suất lƣợng tử quang huỳnh quang (PL QY) của các cấu trúc nano loại II thƣờng rất thấp (0-10% [17]). Trong trƣờng hợp của các cấu trúc nano lõi/vỏ thì nguồn bổ sung sai hỏng là bề mặt tiếp giáp lõi/vỏ [29]. Việc giảm thiểu các sai hỏng mạng, đặc biệt là các sai hỏng tại bề mặt tiếp giáp lõi/vỏ, là giải pháp chủ yếu để tăng số lƣợng các điện tử và lỗ trống tham gia vào quá trình tái hợp phát xạ qua bề mặt tiếp giáp lõi/vỏ của cấu trúc nano loại II, và do đó rất phụ thuộc vào việc lựa chọn vật liệu và chế tạo lớp vỏ. Kết quả khảo sát gần đây cho thấy PL QY của cấu trúc nano lõi/vỏ loại II CdS/ZnSe tăng đến 50% nhờ tạo ra lớp hợp kim ZnCdSe tại bề mặt tiếp giáp lõi/vỏ [12].

Động học phát triển nano tinh thể và phân bố kích thước hạt Quá trình tạo mầm và phát triển của NC thƣờng đƣợc mô tả bởi mô hình đƣợc đề xuất bởi La Mer [18]. Nhƣ có thể thấy trên hình 1.5, việc sử dụng kỹ thuật bơm nóng trong công nghệ hóa ƣớt làm cho sự tạo mầm của các NC xảy ra trong khoảng thời gian rất ngắn sau khi bơm các dung dịch tiền chất vào bình phản ứng đã đƣợc đốt nóng đến nhiệt độ định trƣớc. Giai đoạn phát triển của các mầm NC bắt đầu khi nồng độ monomer trong dung dịch phản ứng giảm xuống dƣới giá trị ngƣỡng. Kèm theo sự phát triển nhanh của các NC trong những phút đầu tiên của phản ứng là sự giảm nhanh nồng độ monmer đến giá trị khá thấp.

Chính nồng độ monome thấp trong dung dịch phản ứng là nguyên nhân gây ra sự mở rộng phân bố kích thƣớc của NC chế tạo trong thời gian dài. 12 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Mô hình La Mer về sự tạo mầm và phát triển NC [18]. Việc tạo ra đƣợc các NC có phân bố kích thƣớc hẹp là điều kiện cần thiết để nghiên cứu các hiệu ứng vật lý ở cấp độ nano.

Do đó, chế tạo cấu trúc nano lõi/vỏ với phân bố kích thƣớc hẹp của lõi và lớp vỏ là vấn đề đƣợc quan tâm trong luận văn.6 trình bày sự thay đổi tốc độ phát triển của NC theo tỉ số bán kính r của NC và bán kính tới hạn r*. Sự phụ thuộc của tốc độ phát triển hạt theo tỉ số r/r* [25]. Mỗi nồng độ monome trong dung dịch phản ứng sẽ tƣơng ứng với một giá trị xác định của kích thƣớc tới hạn. Nhƣ có thể thấy trên hình 1.6, nếu r/r* 13 LUAN VAN CHAT LUONG download : add [e-mail] < 1 thì tốc độ phát triển kích thƣớc của NC có giá trị âm.

Điều đó có nghĩa là các NC bị tan ra. Khi r/r* > 1 thì tốc độ phát triển kích thƣớc của NC đều dƣơng, đạt giá trị cực đại tại r/r* ~ 1,5 và sau đó bắt đầu giảm. Nhƣ vậy, các NC có kích thƣớc nhỏ hơn sẽ phát triển với tốc độ cao hơn so với tốc độ phát triển của các NC có kích thƣớc lớn hơn. Khi nồng độ monomer trong dung dịch còn khá lớn thì kích thƣớc tới hạn có giá trị nhỏ hơn so với kích thƣớc trung bình của các NC.

Tốc độ phát triển khác nhau của các NC trong sự phụ thuộc vào kích thƣớc của chúng sẽ dẫn đến sự hội tụ kích thƣớc của tập thể các NC. Tuy nhiên, sự giảm nồng độ monomer theo thời gian phản ứng sẽ làm tăng giá trị kích thƣớc tới hạn, và các NC có kích thƣớc nhỏ hơn kích thƣớc tới hạn sẽ bị tan vào dung dịch phản ứng. Lƣợng vật chất này đƣợc cung cấp cho các NC có kích thƣớc lớn hơn kích thƣớc tới hạn. Hệ quả là các NC chế tạo trong thời gian dài thƣờng có kích thƣớc phân bố trong khoảng giá trị rộng.

Đây là quá trình Ostwald (hay còn đƣợc gọi là quá trình phân kỳ kích thƣớc của NC) [8]. Các khảo sát thực nghiệm cho thấy nồng độ monomer gần nhƣ không thay đổi trong quá trình Ostwald [18]. Một trong các giải pháp công nghệ để nhận đƣợc các NC có phân bố kích thƣớc hẹp là bổ sung dung dịch tiền chất vào dung dịch phản ứng nhƣ đƣợc minh họa trên hình 1.
