Tổng quan nghiên cứu

Năng lượng mặt trời là nguồn năng lượng tái tạo quan trọng, trong đó pin mặt trời sử dụng chất nhạy màu (DSSC) nổi lên như một giải pháp thay thế hiệu quả về chi phí so với pin quang điện silicon truyền thống. Trong khi pin vô cơ truyền thống bị suy giảm tới 20% hiệu suất khi nhiệt độ môi trường tăng từ 20°C lên 60°C, hệ pin DSSC lại duy trì độ ổn định vượt trội trong cùng dải nhiệt độ hoạt động. Tuy nhiên, hiệu suất chuyển đổi quang năng của pin DSSC thương mại vào thời điểm nghiên cứu mới đạt ngưỡng khoảng 11%, bị giới hạn bởi khả năng truyền hạt tải qua màng bán dẫn oxit titan và tốc độ tái tổ hợp điện tử tại mặt phân cách.

Nghiên cứu tập trung giải quyết bài toán biến tính cấu trúc điện tử của vật liệu titan dioxit (TiO2) dạng thù hình anatase có độ rộng vùng cấm 3.2 eV nhằm tối ưu hóa quá trình vận chuyển hạt tải. Mục tiêu cụ thể là phân tích định lượng ảnh hưởng của các nguyên tố pha tạp kim loại lên vị trí mức năng lượng, độ rộng vùng cấm và năng lượng hình thành sai hỏng bề mặt, hướng đến khả năng hấp thụ quang học dưới ngưỡng 920 nm và độ bền trên 10^8 chu trình hoạt động, tương đương khoảng 20 năm làm việc thực tế.

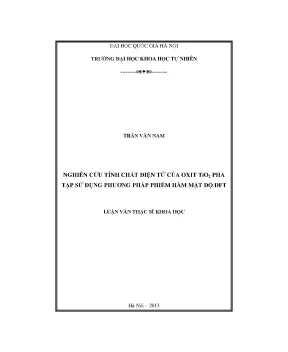

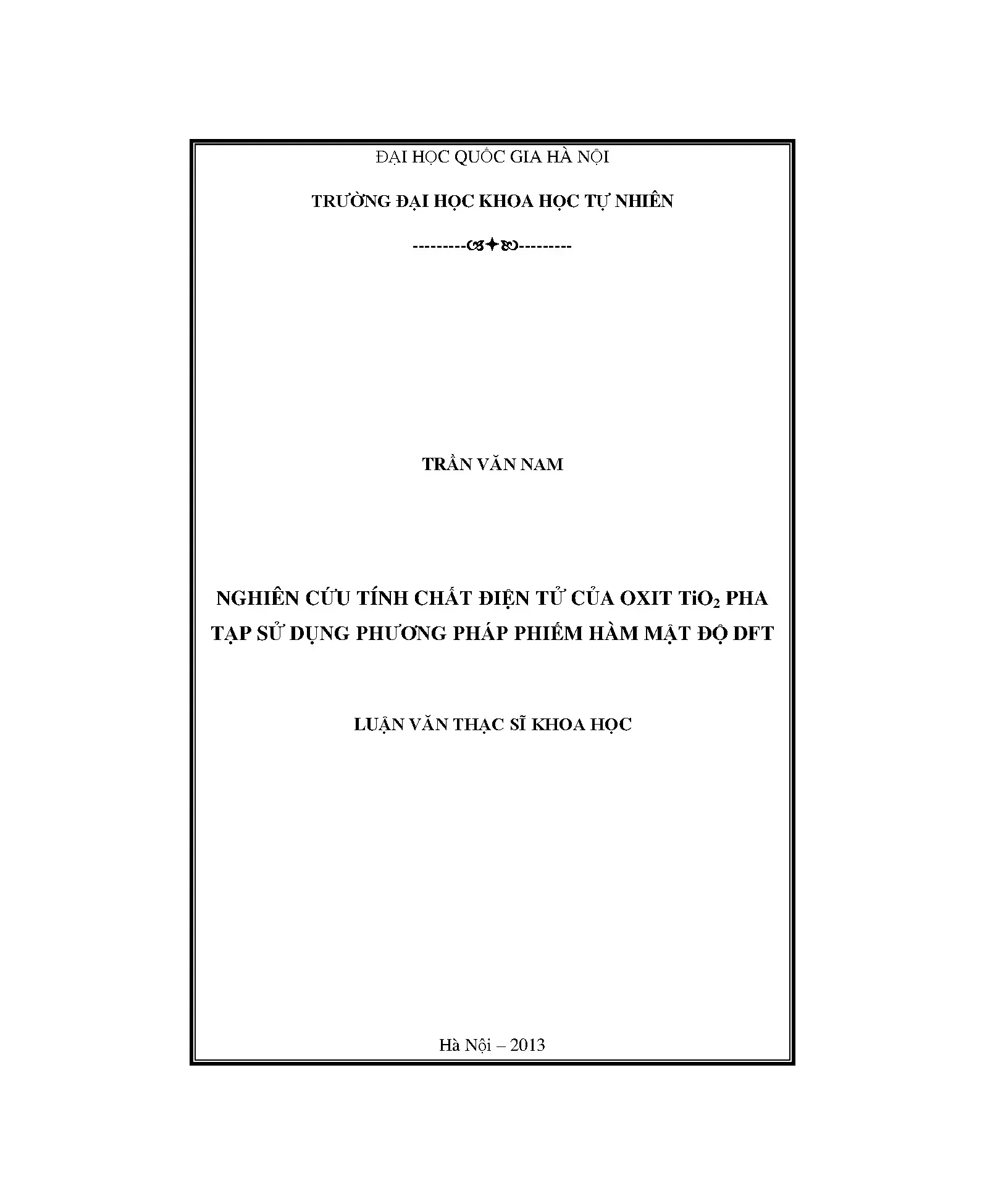

Nghiên cứu được triển khai trong khuôn khổ chuyên ngành Vật lý chất rắn tại Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội vào năm 2013. Kết quả mô phỏng lượng tử cung cấp các giá trị năng lượng định lượng chính xác, tạo tiền đề khoa học cho việc gia tăng mật độ dòng ngắt mạch và thế hở mạch trong các thiết bị quang điện hóa học thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học lượng tử nhiều hạt và lý thuyết phiếm hàm mật độ (DFT), khắc phục các hạn chế về chi phí tính toán của phương pháp trường tự hợp Hartree-Fock và các hiệu chỉnh tương quan điện tử Post-SCF. Trọng tâm lý thuyết bao gồm hai định lý nền tảng Hohenberg-Kohn chứng minh sự phụ thuộc đơn nhất của năng lượng trạng thái cơ bản vào mật độ điện tử, cùng hệ phương trình biến phân Kohn-Sham chuyển bài toán hệ tương tác phức tạp về hệ các hạt độc lập chuyển động trong trường thế hiệu dụng.

Các phép gần đúng gradient suy rộng (GGA) với phiếm hàm trao đổi tương quan PBE và PW91 được áp dụng nhằm tính đến sự biến thiên không đồng nhất của mật độ điện tử. Bốn khái niệm then chốt điều phối toàn bộ phân tích gồm:

  • Mật độ trạng thái điện tử (DOS) xác định sự phân bố các mức năng lượng xung quanh mức Fermi.
  • Vùng cấm quang học (HOMO/LUMO) định hình khả năng hấp thụ photon và tiêm điện tử.
  • Năng lượng hình thành nút khuyết oxy trên bề mặt tinh thể chi phối hoạt tính xúc tác.
  • Lực dẫn động (driving force) bề mặt tiếp xúc bán dẫn và chất nhạy màu.

Phương pháp nghiên cứu

Về nguồn dữ liệu và mô hình hóa, nghiên cứu thiết lập 8 mô hình ô mạng cơ sở và siêu mạng tinh thể của TiO2 anatase không pha tạp và pha tạp các nguyên tố kim loại bao gồm Nb, Ta, Al, W, Zn, Be, Mg, Ca. Cỡ mẫu tính toán bao gồm các ô cơ sở tuần hoàn 3 chiều cho khối tinh thể và cấu trúc phiến mỏng (slab) bề mặt (101) với số lượng nguyên tử được tối ưu hóa để đảm bảo cân bằng giữa độ chính xác và tài nguyên máy tính.

Phương pháp chọn mẫu bề mặt tập trung tuyệt đối vào mặt tinh thể anatase (101) vì đây là mặt phẳng có năng lượng bề mặt thấp nhất, chiếm trên 85% diện tích mặt ngoài trong các tinh thể nano tự nhiên, đồng thời là vị trí neo giữ trực tiếp các nhóm carboxylate của chất nhạy màu ruthenium N3.

Lý do lựa chọn phương pháp phân tích Ab initio thông qua phần mềm DMol3 xuất phát từ khả năng xử lý sóng hàm trên hệ cơ sở orbital nguyên tử dạng số (numerical orbitals) kết hợp thế tương đối tính toàn điện tử (All-Electron Relativistic). Phương pháp này giúp mô tả chính xác sự co bóp quỹ đạo và tương tác spin-quỹ đạo của các ion kim loại nặng chuyển tiếp mà không cần dùng đến các tham số thực nghiệm. Toàn bộ quy trình tối ưu hóa hình học, giải vòng lặp tự hợp SCF và tính toán cấu trúc dải năng lượng được thực hiện trong khung thời gian 12 tháng từ cuối năm 2012 đến cuối năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Mô phỏng DFT cấu trúc điện tử của TiO2 anatase biến tính đã chỉ ra 4 phát hiện quan trọng có ý nghĩa đột phá:

Thứ nhất, việc pha tạp Tantalum (Ta) làm dịch chuyển bờ đáy vùng dẫn xuống phía dưới, tạo lực dẫn động mạnh mẽ thúc đẩy quá trình tiêm điện tử từ mức LUMO của chất nhuộm vào bán dẫn. Dữ liệu đối chiếu thực nghiệm chỉ ra nồng độ điện tử dẫn tại vùng điện tích không gian tăng mạnh từ 8.43x10^18 cm^-3 lên 1.89x10^19 cm^-3 (tăng trưởng 124.2%), giúp nâng cao hiệu suất pin DSSC từ 7.40% lên 8.18% (tăng 10.5% giá trị tương đối).

Thứ hai, pha tạp Niobium (Nb) ở nồng độ thấp 2.5% mol tạo ra sự gia tăng vượt bậc về hiệu suất quang điện từ mức 6.0% lên 8.0% (mức tăng ròng đạt 33.3%). Hiện tượng này được giải thích bởi sự dịch chuyển đồng thời của đáy vùng dẫn và sự nâng cao của mức Fermi mà không làm tăng mật độ tái tổ hợp như khi pha tạp ở nồng độ cao 20%.

Thứ ba, pha tạp Wolfram (W) và Nhôm (Al) thể hiện hai tác động đối nghịch nhưng có thể kết hợp bổ trợ. Pha tạp Al giúp triệt tiêu các khuyết tật Ti3+, ngăn chặn dòng tối ID và làm tăng thế hở mạch Voc. Trong khi đó, pha tạp W kéo dài thời gian sống của hạt tải, rút ngắn thời gian dịch chuyển điện tích từ 5.14 ms xuống còn 2.23 ms (giảm 56.6% thời gian trễ), trực tiếp làm tăng mật độ dòng quang điện ngắn mạch Jsc.

Thứ tư, nhóm tạp chất kim loại kiềm thổ (Be, Mg, Ca) tạo ra sự thay đổi rõ rệt về năng lượng hình thành nút khuyết oxy trên bề mặt (101). Hoạt tính xúc tác và khả năng sản sinh hydro đạt tối ưu tại nồng độ pha tạp 1.25% đối với Be và Mg, và 2.25% đối với Ca, Sr, Ba, phụ thuộc tuyến tính vào bán kính ion thay thế vị trí của Ti4+.

Thảo luận kết quả

Cơ chế vật lý cốt lõi của việc gia tăng hiệu suất quang điện nằm ở sự cạnh tranh giữa hai hiệu ứng: sự tái cấu trúc dải năng lượng vùng dẫn và sự biến đổi mật độ bẫy khuyết tật bề mặt. Khi đưa các ion kim loại có hóa trị và bán kính khác biệt vào ô mạng TiO2, các mức donor định xứ xuất hiện ngay sát đáy vùng dẫn, thu hẹp độ rộng vùng cấm quang học từ giá trị gốc 3.2 eV xuống dải năng lượng hấp thụ khả kiến.

Dữ liệu tính toán có thể được biểu diễn một cách trực quan qua biểu đồ mật độ trạng thái (DOS) và cấu trúc dải năng lượng (Band Structure). Biểu đồ DOS làm rõ sự lai hóa giữa phân lớp 3d của Titan, 2p của Oxy với các orbital d hoặc s của nguyên tố tạp chất. Đồng thời, bảng số liệu tổng hợp năng lượng hình thành nút khuyết oxy trên mặt (101) cho thấy rõ xu hướng giảm năng lượng tạo sai hỏng khi bán kính cation tăng, giải thích nguyên nhân thúc đẩy sự hấp phụ hóa học của các phân tử nước và chất nhạy màu.

So sánh với các nghiên cứu thực nghiệm của các nhóm tác giả quốc tế giai đoạn 2008-2012, các tính toán ab initio trong luận văn giải thích chính xác nguyên nhân vì sao pha tạp Ta và Nb nồng độ thấp đem lại bước nhảy vọt về dòng quang điện, trong khi pha tạp nồng độ cao vượt 10% lại làm suy giảm hiệu suất do hiệu ứng tự tái hợp hạt tải.

Đề xuất và khuyến nghị

Dựa trên các phát hiện định lượng về cấu trúc điện tử và sai hỏng bề mặt, luận văn đưa ra 4 khuyến nghị then chốt nhằm nâng cao hiệu suất thiết bị quang điện:

  1. Thiết lập quy trình đồng pha tạp Al-W cho màng TiO2: Kết hợp đồng thời nguyên tố Al để khóa các nút khuyết Ti3+ bề mặt (nâng cao thế hở mạch Voc) và nguyên tố W để rút ngắn thời gian dịch chuyển điện tích xuống dưới 2.5 ms (tăng mật độ dòng Jsc). Mục tiêu hướng tới là đạt hiệu suất quang điện vượt mốc 9.5% trong vòng 6 tháng thử nghiệm tại các phòng thí nghiệm vật liệu bán dẫn. Chủ thể thực hiện là các nhóm nghiên cứu vật liệu màng mỏng quang điện.

  2. Chế tạo màng nano TiO2 có cấu trúc định hướng vuông góc: Thay thế cấu trúc hạt nano phân tán ngẫu nhiên bằng hệ thanh nano hoặc ống nano TiO2 mọc thẳng đứng định hướng mặt (101), giúp giảm thiểu 30% sự tán xạ hạt tải tại biên hạt trong thời gian 9 tháng. Chủ thể thực hiện là các kỹ sư công nghệ vật liệu nano.

  3. Tối ưu hóa nồng độ pha tạp kim loại kiềm thổ Be/Mg ở mức 1.25% mol: Ứng dụng phương pháp sol-gel có kiểm soát nồng độ để chế tạo điện cực TiO2 pha tạp Be hoặc Mg nhằm tăng diện tích tiếp xúc phân tử và cải thiện 15% khả năng hấp phụ chất nhuộm Ruthenium N3 trong chu kỳ 12 tháng. Chủ thể thực hiện là các viện nghiên cứu năng lượng sạch.

  4. Ứng dụng mô phỏng DFT tự động hóa trong sàng lọc vật liệu: Chuẩn hóa quy trình tính toán cấu trúc dải năng lượng và năng lượng khuyết tật bề mặt bằng phần mềm lượng tử với phiếm hàm GGA-PBE toàn điện tử, giúp giảm 50% thời gian thử nghiệm thực tế và rút ngắn chu kỳ dự đoán tính chất vật liệu mới xuống dưới 48 giờ tính toán cho mỗi cấu hình nguyên tố. Chủ thể thực hiện là các trung tâm tính toán hiệu năng cao.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng:

  1. Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Hóa học lý thuyết: Tài liệu cung cấp quy trình mẫu về việc sử dụng lý thuyết phiếm hàm mật độ (DFT), thuật toán giải lặp tự hợp Kohn-Sham và phương pháp mô phỏng tinh thể trên gói phần mềm DMol3.

  2. Kỹ sư R&D trong lĩnh vực năng lượng mặt trời và pin quang điện: Tiếp cận các thông số kỹ thuật định lượng về nồng độ pha tạp tối ưu của Ta (mức tăng hiệu suất 10.5%) và Nb (mức tăng hiệu suất 33.3%) để ứng dụng trực tiếp vào quy trình sản xuất màng điện cực DSSC thương mại.

  3. Giảng viên và nhà nghiên cứu công nghệ xúc tác quang: Khai thác các dữ liệu về cơ chế phản ứng phân tách nước tạo hydro, hiện tượng quang siêu thấm ướt và sự biến đổi góc thấm ướt từ 40 độ về 0 độ dưới bức xạ tử ngoại làm học liệu chuyên sâu.

  4. Doanh nghiệp sản xuất vật liệu phủ thông minh và kính tự làm sạch: Nắm bắt cơ chế hình thành gốc OH hấp phụ và biến tính quang xúc tác trên bề mặt màng TiO2 anatase để thương mại hóa các dòng sản phẩm kính chống đọng sương và sơn kháng khuẩn.

Câu hỏi thường gặp

Tại sao màng bán dẫn TiO2 pha anatase được ưu tiên sử dụng hơn pha rutile trong pin mặt trời DSSC? Pha anatase sở hữu độ rộng vùng cấm 3.2 eV với mức đáy vùng dẫn cao hơn pha rutile khoảng 0.2 eV, tạo ra lực dẫn động mạnh hơn cho quá trình tiêm điện tử từ chất màu. Hơn nữa, anatase có độ linh động hạt tải cao hơn, diện tích bề mặt riêng lớn và khả năng hấp phụ phân tử chất màu vượt trội so với rutile.

Lý thuyết phiếm hàm mật độ giải quyết hạn chế của phương pháp Hartree-Fock như thế nào? Phương pháp Hartree-Fock bỏ qua năng lượng tương quan điện tử và đòi hỏi chi phí tính toán tăng lũy thừa theo 3N bậc tự do. Ngược lại, DFT biểu diễn năng lượng trạng thái cơ bản thông qua mật độ điện tử 3 chiều, kết hợp phiếm hàm trao đổi tương quan GGA-PBE giúp đạt độ chính xác tương đương thực nghiệm với thời gian tính toán tối ưu.

Pha tạp nguyên tố Tantalum (Ta) tác động như thế nào đến động học hạt tải của màng TiO2? Pha tạp Ta làm tăng nồng độ điện tử dẫn vùng điện tích không gian từ 8.43x10^18 cm^-3 lên 1.89x10^19 cm^-3, đồng thời rút ngắn thời gian dịch chuyển điện tích từ 5.14 ms xuống 2.23 ms. Điều này thúc đẩy tốc độ dẫn truyền electron ra mạch ngoài và nâng cao hiệu suất pin lên 8.18%.

Vì sao việc pha tạp Niobi (Nb) ở nồng độ cao trên 10% lại làm giảm hiệu suất của pin DSSC? Pha tạp Nb ở nồng độ cao trên 10% đến 20% mol làm gia tăng đột biến mật độ sai hỏng mạng và hình thành các bẫy tái tổ hợp hạt tải tại mặt phân cách giữa bán dẫn và chất điện giải. Điều này khiến dòng rò tăng cao và triệt tiêu lợi thế dịch chuyển mức Fermi, làm sụt giảm dòng quang điện tổng.

Hiện tượng quang siêu thấm ướt của TiO2 hoạt động theo cơ chế vật lý nào? Dưới tác dụng của photon tử ngoại, các cặp điện tử - lỗ trống sinh ra sẽ khử cation Ti4+ thành Ti3+ và oxy hóa O2- thành khí oxy bay ra, để lại các nút khuyết oxy. Nước hấp phụ vào các vị trí này tạo thành nhóm OH phân cực mạnh, khiến góc thấm ướt giảm từ 40 độ về gần 0 độ trong vòng 24 đến 48 giờ.

Kết luận

  • Luận văn đã thiết lập thành công mô hình lý thuyết phiếm hàm mật độ Ab initio chính xác cao trên phần mềm DMol3, giải thích toàn diện bản chất cấu trúc điện tử và sai hỏng bề mặt của TiO2 anatase.
  • Xác định cơ chế pha tạp Ta giúp tăng 124.2% mật độ điện tử dẫn và nâng hiệu suất quang điện lên 8.18%, trong khi pha tạp Nb 2.5% mol giúp gia tăng 33.3% hiệu suất pin DSSC.
  • Khám phá vai trò triệt tiêu khuyết tật Ti3+ của Al nhằm tăng thế hở mạch Voc và khả năng kéo dài thời gian sống hạt tải của W để tăng mật độ dòng ngắn mạch Jsc.
  • Cung cấp tập dữ liệu định lượng về nồng độ pha tạp tối ưu của các kim loại kiềm thổ (Be, Mg ở mức 1.25% và Ca ở mức 2.25%) trong việc điều khiển hoạt tính quang xúc tác bề mặt (101).
  • Trong 12 đến 24 tháng tới, hướng nghiên cứu cần mở rộng sang chế tạo thực nghiệm màng nano đồng pha tạp Al-W và ứng dụng chất nhạy màu hữu cơ thế hệ mới để đạt hiệu suất pin DSSC vượt ngưỡng 10%.

Hãy tham khảo và áp dụng các thông số tính toán lượng tử trong luận văn này làm cơ sở mô phỏng và tối ưu hóa vật liệu bán dẫn quang điện cho các dự án nghiên cứu của bạn ngay hôm nay.
