Nghiên cứu khả năng quang xúc tác của vật liệu màng TiO2 pha tạp

Luận văn thạc sĩ nghiên cứu hus nghiên cứu khả năng quang xúc tác của vật liệu màng tio2 pha tạp, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh

• Tác giả: Hoàng Thị Kim Dung
• Người hướng dẫn: PGS. Nguyễn Hoàng Hải
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu khả năng quang xúc tác của vật liệu màng TiO2 pha tạp
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về tinh thể TiO2
• 1.2. Cấu trúc tinh thể của TiO2
• 1.3. Sự chuyển pha của tinh thể TiO2
• 1.4. Giản đồ năng lượng của tinh thể TiO2
• 1.5. Một số tính chất cuả tinh thể TiO2
• 1.5.1. Tính chất điện
• 1.5.2. Tính chất quang xúc tác của TiO2
• 1.5.3. Tính chất của TiO2 pha tạp
• 1.6. Một số ứng dụng của TiO2
• 1.7. Lớp sơn phủ siêu thấm ướt và vật liệu tự làm sạch
• 1.8. Sản xuất nhiên liệu hiđrô
• 1.9. Phương pháp chế tạo màng
• 1.9.1. Một số phương pháp chế tạo màng
• 1.9.2. Phương pháp sol–gel
• 1.10. Khảo sát tính chất của màng
• 1.10.1. Khảo sát cấu trúc màng mỏng bằng phương pháp nhiễu xạ tia X (XRD)
• 1.10.2. Khảo sát bề mặt màng mỏng bằng kính hiển vi điện tử quét (SEM)
• 1.10.3. Đo phổ hấp thụ UV-vis
• 1.10.4. Đo quang điện hóa bằng hệ Autolab
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Các thiết bị chế tạo mẫu
• 2.2. Công nghệ chế tạo màng TiO2, TiO2 :V
• 2.3. Đo nhiễu xạ tia X (XRD)
• 2.4. Phép chụp ảnh SEM
• 2.5. Phép đo hấp thụ
• 2.6. Phép đo quang điện hóa
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Kết quả phổ nhiễu xạ tia X
• 3.2. Ảnh SEM của màng TiO2 và TiO2 : V
• 3.3. Phổ tán sắc năng lượng EDX
• 3.4. Phổ hấp thụ UV-vis
• 3.5. Nghiên cứu tính chất quang xúc tác của màng TiO2 và TiO2 pha tạp thông qua đo quang điện hóa
• 3.5.1. Bản chất của quá trình quang xúc tác
• 3.5.2. Sự phụ thuộc của cường độ dòng quang theo thời gian
• 3.5.3. Sự phụ thuộc của cường độ dòng quang theo loại ánh sáng
• 3.5.4. Sự phụ thuộc của cường độ dòng quang theo công suất chiếu sáng
• 3.5.5. Sự phụ thuộc của cường độ dòng quang theo pha tạp
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về khả năng quang xúc tác của màng TiO2 pha tạp

Khả năng quang xúc tác của màng TiO2 pha tạp đã thu hút sự chú ý của nhiều nhà nghiên cứu trong những năm gần đây. TiO2, một chất bán dẫn phổ biến, được biết đến với khả năng hấp thụ ánh sáng và chuyển đổi năng lượng ánh sáng thành năng lượng hóa học. Tuy nhiên, TiO2 tinh khiết chỉ có thể hấp thụ ánh sáng trong vùng tử ngoại, chiếm khoảng 5% ánh sáng mặt trời. Do đó, việc pha tạp TiO2 với các chất khác để cải thiện khả năng hấp thụ ánh sáng trong vùng nhìn thấy là rất cần thiết. Nghiên cứu này không chỉ giúp nâng cao hiệu suất quang xúc tác mà còn mở ra nhiều ứng dụng thực tiễn trong việc xử lý ô nhiễm môi trường.

1.1. Tính chất quang xúc tác của TiO2 và vai trò của pha tạp

TiO2 có hai dạng chính là anatase và rutile, trong đó anatase thể hiện tính quang xúc tác cao hơn. Việc pha tạp các nguyên tố như V, N, hay S vào TiO2 có thể làm giảm độ rộng vùng cấm, từ đó tăng cường khả năng hấp thụ ánh sáng trong vùng nhìn thấy. Các nghiên cứu cho thấy rằng TiO2 pha tạp có thể tạo ra nhiều gốc tự do hơn, giúp tăng cường khả năng oxy hóa và khử các hợp chất độc hại trong môi trường.

1.2. Ứng dụng của màng TiO2 pha tạp trong xử lý ô nhiễm

Màng TiO2 pha tạp được ứng dụng rộng rãi trong việc xử lý nước thải và không khí ô nhiễm. Nhờ vào khả năng quang xúc tác, TiO2 có thể phân hủy các hợp chất hữu cơ độc hại thành các sản phẩm vô hại như CO2 và H2O. Nghiên cứu cho thấy rằng việc sử dụng TiO2 pha tạp có thể cải thiện hiệu suất xử lý ô nhiễm gấp nhiều lần so với TiO2 tinh khiết.

II. Thách thức trong nghiên cứu khả năng quang xúc tác của TiO2 pha tạp

Mặc dù TiO2 pha tạp có nhiều ưu điểm, nhưng vẫn tồn tại một số thách thức trong nghiên cứu và ứng dụng. Một trong những vấn đề lớn nhất là việc xác định cơ chế quang xúc tác của TiO2 pha tạp. Nhiều nghiên cứu chỉ dừng lại ở việc đo lường hiệu suất mà không đi sâu vào cơ chế hoạt động. Điều này dẫn đến việc khó khăn trong việc tối ưu hóa các điều kiện thí nghiệm và ứng dụng thực tiễn.

2.1. Khó khăn trong việc xác định cơ chế quang xúc tác

Việc xác định cơ chế quang xúc tác của TiO2 pha tạp là một thách thức lớn. Nhiều nghiên cứu chỉ tập trung vào việc đo lường hiệu suất mà không làm rõ được các quá trình xảy ra trong quá trình quang xúc tác. Điều này gây khó khăn trong việc phát triển các phương pháp tối ưu hóa hiệu suất quang xúc tác.

2.2. Ảnh hưởng của điều kiện môi trường đến hiệu suất quang xúc tác

Hiệu suất quang xúc tác của TiO2 pha tạp còn phụ thuộc vào nhiều yếu tố như pH, nhiệt độ, và cường độ ánh sáng. Các nghiên cứu cho thấy rằng sự thay đổi trong các điều kiện này có thể ảnh hưởng đáng kể đến khả năng quang xúc tác của TiO2. Do đó, việc kiểm soát các yếu tố này là rất quan trọng để đạt được hiệu suất tối ưu.

III. Phương pháp nghiên cứu khả năng quang xúc tác của màng TiO2 pha tạp

Để nghiên cứu khả năng quang xúc tác của màng TiO2 pha tạp, nhiều phương pháp đã được áp dụng. Các phương pháp này bao gồm đo quang điện hóa, nhiễu xạ tia X (XRD), và kính hiển vi điện tử quét (SEM). Những phương pháp này giúp xác định cấu trúc, tính chất bề mặt và hiệu suất quang xúc tác của màng TiO2 pha tạp.

3.1. Phương pháp đo quang điện hóa

Phương pháp đo quang điện hóa được sử dụng để xác định khả năng quang xúc tác của màng TiO2. Qua đó, có thể đánh giá được cường độ dòng quang và sự phụ thuộc của nó vào các yếu tố như loại ánh sáng và công suất chiếu sáng. Kết quả từ phương pháp này cung cấp thông tin quan trọng về cơ chế quang xúc tác của TiO2 pha tạp.

3.2. Phương pháp nhiễu xạ tia X XRD

Nhiễu xạ tia X (XRD) là một phương pháp quan trọng để xác định cấu trúc tinh thể của màng TiO2 pha tạp. Phương pháp này giúp xác định các pha tinh thể có trong mẫu, từ đó đánh giá được ảnh hưởng của pha tạp đến tính chất quang xúc tác của TiO2.

IV. Kết quả nghiên cứu khả năng quang xúc tác của màng TiO2 pha tạp

Kết quả nghiên cứu cho thấy màng TiO2 pha tạp có khả năng quang xúc tác vượt trội so với TiO2 tinh khiết. Các thí nghiệm cho thấy rằng việc pha tạp với các nguyên tố như V, N đã làm tăng cường khả năng hấp thụ ánh sáng trong vùng nhìn thấy, từ đó nâng cao hiệu suất quang xúc tác. Nghiên cứu cũng chỉ ra rằng cường độ dòng quang phụ thuộc vào loại ánh sáng và công suất chiếu sáng.

4.1. Hiệu suất quang xúc tác của TiO2 pha tạp

Các thí nghiệm cho thấy màng TiO2 pha tạp có hiệu suất quang xúc tác cao hơn so với TiO2 tinh khiết. Việc pha tạp giúp tăng cường khả năng hấp thụ ánh sáng và tạo ra nhiều gốc tự do hơn, từ đó nâng cao khả năng oxy hóa và khử các hợp chất độc hại.

4.2. Sự phụ thuộc của cường độ dòng quang vào điều kiện thí nghiệm

Kết quả nghiên cứu cho thấy cường độ dòng quang phụ thuộc vào nhiều yếu tố như loại ánh sáng, công suất chiếu sáng và nồng độ tạp chất. Việc tối ưu hóa các điều kiện này là rất quan trọng để đạt được hiệu suất quang xúc tác tối ưu cho màng TiO2 pha tạp.

V. Kết luận và triển vọng tương lai của nghiên cứu TiO2 pha tạp

Nghiên cứu khả năng quang xúc tác của màng TiO2 pha tạp đã mở ra nhiều triển vọng trong việc ứng dụng TiO2 trong xử lý ô nhiễm môi trường. Tuy nhiên, vẫn cần nhiều nghiên cứu hơn nữa để hiểu rõ hơn về cơ chế quang xúc tác và tối ưu hóa hiệu suất của TiO2 pha tạp. Tương lai, TiO2 pha tạp có thể trở thành một giải pháp hiệu quả cho các vấn đề ô nhiễm môi trường.

5.1. Triển vọng ứng dụng TiO2 pha tạp trong xử lý ô nhiễm

TiO2 pha tạp có tiềm năng lớn trong việc xử lý ô nhiễm không khí và nước. Với khả năng quang xúc tác cao, TiO2 pha tạp có thể được ứng dụng trong các hệ thống xử lý nước thải và làm sạch không khí, góp phần bảo vệ môi trường.

5.2. Hướng nghiên cứu tiếp theo trong lĩnh vực TiO2 pha tạp

Các nghiên cứu tiếp theo cần tập trung vào việc tìm hiểu sâu hơn về cơ chế quang xúc tác của TiO2 pha tạp, cũng như phát triển các phương pháp chế tạo màng TiO2 pha tạp với hiệu suất cao hơn. Điều này sẽ giúp nâng cao khả năng ứng dụng của TiO2 trong thực tiễn.

Nội dung chính

Tổng quan nghiên cứu

Năng lượng mặt trời là nguồn năng lượng tái tạo sạch và dồi dào, tuy nhiên bức xạ tử ngoại có năng lượng cao chỉ chiếm khoảng 5% tổng năng lượng ánh sáng mặt trời chiếu xuống bề mặt Trái Đất, trong khi dải ánh sáng nhìn thấy chiếm tới 45% đến 50%. Tình trạng ô nhiễm nguồn nước, không khí và sự cạn kiệt của các nguồn nhiên liệu hóa thạch đang đặt ra yêu cầu cấp thiết về việc tìm kiếm các vật liệu mới có khả năng quang xúc tác hiệu quả. Vật liệu titan dioxit (TiO2) nguyên bản pha anatase sở hữu hoạt tính quang hóa vượt trội nhưng độ rộng vùng cấm lớn xấp xỉ 3,2 eV khiến vật liệu chỉ hấp thụ được photon có bước sóng dưới 388 nm thuộc vùng tử ngoại.

Nhằm khắc phục nhược điểm trên, đề tài tập trung nghiên cứu chế tạo màng mỏng TiO2 pha tạp kim loại chuyển tiếp Vanadi (V) bằng phương pháp sol-gel nhúng phủ, khảo sát sự biến đổi cấu trúc tinh thể, tính chất quang học và làm sáng tỏ bản chất quá trình quang xúc tác. Nghiên cứu được thực hiện tại các phòng thí nghiệm chuyên ngành thuộc Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội, Trường Đại học Bách Khoa Hà Nội và Trường Đại học Sư phạm Hà Nội trong giai đoạn năm 2013. Kết quả nghiên cứu mang ý nghĩa quan trọng khi chứng minh việc pha tạp Vanadi giúp thu hẹp vùng cấm, chuyển dịch bờ hấp thụ về vùng khả kiến và nâng cao cường độ dòng quang điện hóa lên hơn 800 µA tại điện thế -0,3 V, mở ra tiềm năng ứng dụng thực tiễn trong xử lý ô nhiễm môi trường và chuyển hóa năng lượng mặt trời.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của nghiên cứu dựa trên thuyết vùng năng lượng chất bán dẫn và mô hình quang xúc tác dị thể. Tinh thể TiO2 tồn tại ở ba dạng thù hình chính gồm rutile, anatase và brookite; trong đó pha anatase có cấu trúc tứ giác với độ rộng vùng cấm 3,2 eV, sở hữu dải dẫn cao hơn pha rutile khoảng 0,3 eV, mang lại thế khử mạnh hơn để chuyển hóa oxy thành các gốc tự do hoạt tính cao. Bản chất bán dẫn loại n của TiO2 hình thành do các nút khuyết oxy đóng vai trò tâm donor nằm dưới đáy dải dẫn khoảng 0,01 eV.

Quá trình quang xúc tác khởi phát khi photon có năng lượng lớn hơn độ rộng vùng cấm kích thích electron từ dải hóa trị lên dải dẫn, tạo ra các cặp electron dẫn và lỗ trống tự do với thời gian sống cỡ nanogiây. Các hạt tải điện di chuyển ra bề mặt để tham gia phản ứng oxy hóa khử: lỗ trống phản ứng với nước và ion hydroxyl tạo ra gốc hydroxyl tự do có tính oxy hóa cực mạnh, trong khi electron khử phân tử oxy tạo gốc superoxide, phân hủy hoàn toàn chất ô nhiễm hữu cơ thành carbon dioxit và nước. Mô hình pha tạp Vanadi (V4+) vào mạng nền TiO2 tạo thêm các mức năng lượng donor trung gian trong dải cấm, giúp vật liệu hấp thụ hiệu quả bức xạ trong vùng ánh sáng nhìn thấy có bước sóng trên 400 nm.

Phương pháp nghiên cứu

Dữ liệu thực nghiệm được thu thập từ ba nhóm mẫu màng mỏng gồm TiO2 nguyên chất, TiO2 pha tạp 5% V và TiO2 pha tạp 10% V. Màng được chế tạo trên đế kính lamen kích thước 22 mm x 22 mm và thanh kim loại titan dẫn điện thông qua công nghệ sol-gel kết hợp kỹ thuật nhúng phủ với tốc độ kéo ổn định 2,5 mm/s. Quy trình chế tạo sử dụng tiền chất titan isopropoxide 97%, vanadyl acetylacetonate, dung môi cồn 99,5% và chất ổn định diethanolamine, lặp lại từ 4 đến 5 chu kỳ nhúng phủ, sấy khô ở 60 độ C trong 10 phút và ủ nhiệt ở 500 độ C trong 1 giờ với tốc độ nâng nhiệt 5 độ C/phút.

Phương pháp phân tích được lựa chọn nghiêm ngặt nhằm xác định toàn diện đặc trưng vật liệu:

• Phương pháp nhiễu xạ tia X (XRD) trên hệ máy Siemens D5005 với bức xạ Cu-Kα (bước sóng 1,54056 Å), góc quét 2θ từ 20 độ đến 70 độ để xác định thành phần pha anatase, tính toán hằng số mạng và kích thước hạt theo công thức Scherrer.
• Kính hiển vi điện tử quét (SEM Jeol-JSM5410LV) với điện thế gia tốc từ 0,5 kV đến 30 kV kết hợp phổ tán sắc năng lượng (EDX) để khảo sát độ đồng nhất bề mặt và xác nhận sự có mặt của nguyên tố Vanadi.
• Phương pháp đo phổ hấp thụ UV-Vis trên hệ máy Jasco V-670 trong dải bước sóng 300 nm đến 800 nm để xác định độ rộng vùng cấm và vị trí dịch bờ hấp thụ.
• Phép đo quang điện hóa trên hệ thiết bị Autolab PGSTAT với hệ ba điện cực trong dung dịch chất điện ly Na2SO4 0,1 M có độ pH = 11, tốc độ quét thế 20 mV/s dưới nguồn sáng đèn cao áp thủy ngân công suất 250 W.

Toàn bộ quá trình tổng hợp mẫu, kiểm tra cấu trúc và đo đạc thông số điện hóa được triển khai hoàn tất trong lộ trình nghiên cứu kéo dài 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích giản đồ nhiễu xạ tia X cho thấy tất cả các mẫu TiO2 nguyên chất và TiO2 pha tạp 5%, 10% Vanadi đều kết tinh ở dạng đơn pha anatase với các đỉnh nhiễu xạ đặc trưng tại góc 2θ = 25,21 độ; 37,80 độ; 47,87 độ; 53,89 độ; 55,06 độ và 62,41 độ, tương ứng với các mặt mạng (101), (004), (200), (105), (211) và (204). Khi nồng độ pha tạp tăng từ 0% lên 10% V, hằng số mạng a và b duy trì ổn định ở mức 3,796 - 3,798 Å, trong khi hằng số mạng c tăng liên tục từ 9,596 Å lên 9,647 Å ở mẫu 5% V và đạt 9,829 Å ở mẫu 10% V.

Hình ảnh chụp qua kính hiển vi điện tử quét SEM chứng minh màng phủ trên bề mặt có độ liên kết cao, cấu trúc hạt đồng đều và hoàn toàn không xuất hiện vết rạn nứt. Kích thước hạt tinh thể tính toán theo công thức Scherrer tăng dần theo nồng độ pha tạp, từ mức 15 nm ở màng thuần lên trên 25 nm ở màng pha tạp 10% V. Phổ tán sắc năng lượng EDX ghi nhận rõ đỉnh tín hiệu của Vanadi trong các mẫu pha tạp, khẳng định các ion tạp chất đã phân tán đồng đều vào mạng tinh thể.

Phổ hấp thụ UV-Vis cho thấy màng TiO2 nguyên chất có độ rộng vùng cấm tính toán đạt 3,63 eV với bờ hấp thụ giới hạn trong vùng tử ngoại dưới 380 nm. Khi pha tạp Vanadi, bờ hấp thụ dịch chuyển mạnh mẽ về phía bước sóng dài, trong đó mẫu TiO2 pha tạp 5% V thể hiện độ dịch chuyển rõ rệt nhất, làm giảm độ rộng vùng cấm xuống còn 3,21 eV.

Thí nghiệm quang điện hóa đã trực tiếp xác thực hoạt tính xúc tác vượt trội: trong bóng tối, dòng điện qua màng dao động từ -27 µA đến 33 µA trong dải thế từ -0,7 V đến 0,7 V; khi được chiếu sáng bằng đèn cao áp thủy ngân theo chu kỳ xung 2 giây bật / 2 giây tắt, dòng quang âm tại điện thế -0,3 V sụt giảm sâu xuống mức hơn 800 µA, tăng gấp hơn 24 lần so với trạng thái không chiếu sáng.

Thảo luận kết quả

Sự gia tăng hằng số mạng c thêm khoảng 2,4% mà không làm thay đổi cấu trúc tứ giác anatase là minh chứng rõ ràng cho thấy ion V4+ đã thay thế hoàn toàn vào vị trí của ion Ti4+. Sự thay thế này hình thành các mức donor trung gian nằm sâu trong vùng cấm, cho phép electron hấp thụ các photon ánh sáng nhìn thấy có năng lượng thấp để nhảy lên dải dẫn. Mẫu pha tạp 5% V đạt hiệu quả hấp thụ tối ưu nhờ sự cân bằng giữa mật độ tâm donor và độ linh động của hạt tải điện, trong khi nồng độ pha tạp 10% V có xu hướng tạo ra các tâm tái hợp electron - lỗ trống.

Các phát hiện này giải quyết triệt để hạn chế của các công bố trước đây vốn chỉ đánh giá quang xúc tác gián tiếp qua độ mất màu của dung dịch phẩm nhuộm (như xanh metylen), vốn dễ bị nhiễu bởi hiện tượng hấp phụ vật lý thuần túy. Phép đo quang điện hóa khẳng định tại vùng thế âm, electron quang sinh di chuyển nhanh ra bề mặt để thực hiện phản ứng khử ion hydro tạo khí H2, còn tại vùng thế dương xảy ra quá trình oxy hóa ion hydroxyl giải phóng khí O2. Toàn bộ chuỗi dữ liệu thực nghiệm được đối chiếu rõ nét qua các bảng thông số mạng tinh thể và biểu đồ đường cong phân cực I-V theo chu kỳ chiếu sáng, thiết lập cơ sở dữ liệu tin cậy cho việc phát triển pin quang điện hóa chuyển hóa năng lượng mặt trời.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa và đưa kết quả nghiên cứu vào ứng dụng thực tiễn, các giải pháp cụ thể được đề xuất như sau:

• Khảo sát tinh chỉnh nồng độ pha tạp Vanadi: Nhóm nghiên cứu vật liệu bán dẫn cần tiến hành tối ưu hóa tỷ lệ pha tạp V trong dải hẹp từ 2% đến 6% với bước nhảy 0,5%, hướng tới mục tiêu tăng mật độ dòng quang điện thêm 15% đến 20% trong khung thời gian 6 tháng tới.
• Mở rộng quy mô công nghệ nhúng phủ tự động: Các kỹ sư chế tạo thiết bị phối hợp cùng doanh nghiệp sản xuất xây dựng hệ thống nhúng phủ tự động hóa trên bề mặt kính và kim loại diện tích lớn từ 1 m2 đến 3 m2, duy trì sai số độ dày màng dưới 5% trong vòng 12 tháng.
• Thiết kế module quang điện hóa phân tách nước: Các viện nghiên cứu năng lượng cần chủ trì tích hợp màng TiO2 pha tạp 5% V làm cực quang anốt trong hệ thống pin quang điện hóa (PEC) tạo khí hydro sạch, nhắm tới hiệu suất chuyển đổi quang năng đạt trên 3,5% trong lộ trình 18 tháng.
• Ứng dụng màng phủ tự làm sạch công nghiệp: Các đơn vị quản lý môi trường đô thị và nhà sản xuất vật liệu xây dựng nên triển khai thử nghiệm lớp phủ TiO2:V kháng khuẩn trên các tòa nhà và bệnh viện, đặt mục tiêu phân hủy trên 90% hợp chất hữu cơ bay hơi và vi khuẩn sau 4 giờ tiếp xúc ánh sáng tự nhiên, hoàn thành đánh giá trong 9 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu thực nghiệm của luận văn mang lại giá trị thiết thực cho các nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Hóa học vật liệu: Tiếp cận quy trình thực nghiệm chi tiết về công nghệ sol-gel, kỹ thuật nhúng phủ màng mỏng và phương pháp xử lý dữ liệu nhiễu xạ tia X, công thức Scherrer và phổ hấp thụ UV-Vis.
• Kỹ sư nghiên cứu và phát triển (R&D) mảng năng lượng tái tạo: Sử dụng dữ liệu đường cong I-V và cơ chế chuyển dịch điện tích trong hệ quang điện hóa Autolab để thiết kế các tế bào quang điện hóa sản xuất nhiên liệu hydro sạch từ ánh sáng tự nhiên.
• Chuyên gia công nghệ xử lý môi trường: Khai thác phương pháp cố định chất xúc tác trên màng mỏng titan để chế tạo các hệ thống xử lý nước thải công nghiệp, loại bỏ hợp chất phenol và thuốc bảo vệ thực vật mà không cần qua công đoạn lọc thu hồi bột nano tốn kém.
• Doanh nghiệp sản xuất kính xây dựng và sơn thông minh: Vận dụng cơ chế quang xúc tác trong dải ánh sáng nhìn thấy để thương mại hóa các dòng sản phẩm kính tự làm sạch, sơn diệt khuẩn và vật liệu nội thất chống bám bẩn thân thiện với môi trường.

Câu hỏi thường gặp

Tại sao cần pha tạp Vanadi vào cấu trúc màng titan dioxit? Màng TiO2 pha anatase nguyên chất có vùng cấm rộng 3,2 eV nên chỉ hấp thụ được tia tử ngoại chiếm khoảng 5% năng lượng mặt trời. Việc pha tạp từ 5% đến 10% Vanadi tạo ra các mức donor trung gian trong dải cấm, giúp thu hẹp độ rộng vùng cấm xuống 3,21 eV và mở rộng khả năng hấp thụ sang vùng ánh sáng nhìn thấy chiếm tới gần 50% bức xạ tự nhiên.

Phương pháp sol-gel nhúng phủ mang lại những ưu điểm kỹ thuật gì? Phương pháp sol-gel nhúng phủ với tốc độ kéo 2,5 mm/s và nhiệt độ ủ 500 độ C cho phép chế tạo màng có độ đồng nhất cao trên diện tích bề mặt rộng mà không cần môi trường chân không phức tạp. Quy trình này giúp kiểm soát chính xác nồng độ pha tạp từ 0% đến 10% và tiết kiệm chi phí gấp nhiều lần so với công nghệ phún xạ chân không.

Phép đo quang điện hóa làm sáng tỏ bản chất quang xúc tác như thế nào? Trong dung dịch điện phân Na2SO4 0,1 M tại pH = 11, khi chiếu sáng bằng đèn công suất 250 W, dòng quang tại điện thế -0,3 V tăng mạnh từ mức tối lên hơn 800 µA. Sự biến thiên tức thời theo chu kỳ bật tắt 2 giây chứng minh các electron quang sinh trực tiếp tham gia phản ứng khử ion H+ tạo khí hydro ở thế âm và phản ứng oxy hóa ion OH- giải phóng oxy ở thế dương.

Cấu trúc tinh thể của màng TiO2 thay đổi ra sao sau khi pha tạp Vanadi? Kết quả phân tích nhiễu xạ tia X khẳng định màng duy trì cấu trúc đơn pha anatase với đỉnh chính tại góc 2θ = 25,21 độ. Hằng số mạng c tăng đều từ 9,596 Å lên 9,829 Å khi tăng tỷ lệ pha tạp lên 10% V, chứng minh ion V4+ đã thay thế hoàn toàn vào vị trí của ion Ti4+ trong ô cơ sở mạng tinh thể tetragonal.

Màng quang xúc tác cố định trên đế kim loại có ưu thế gì so với bột nano lơ lửng? Bột nano lơ lửng tuy có diện tích bề mặt lớn nhưng rất khó tách lọc, tái sử dụng và dễ làm đục dung dịch cản trở ánh sáng. Màng mỏng cố định trên thanh titan sau khi ủ nhiệt ở 500 độ C đảm bảo độ bám dính bền vững, dẫn điện tốt cho quá trình quang điện hóa và loại bỏ triệt để công đoạn thu hồi xử lý chất thải rắn.

Kết luận

• Luận văn đã tổng hợp thành công màng mỏng nano TiO2 nguyên chất và màng TiO2 pha tạp Vanadi (5%, 10%) bằng phương pháp sol-gel kết hợp kỹ thuật nhúng phủ với độ đồng nhất cao.
• Khẳng định màng tạo thành kết tinh ở đơn pha anatase, chứng minh sự thay thế của ion V4+ vào vị trí Ti4+ làm tăng hằng số mạng c từ 9,596 Å lên 9,829 Å.
• Xác định màng pha tạp 5% V giúp thu hẹp vùng cấm xuống 3,21 eV, dịch chuyển mạnh bờ hấp thụ quang học sang dải ánh sáng nhìn thấy.
• Làm sáng tỏ bản chất phản ứng oxy hóa khử qua phép đo quang điện hóa, ghi nhận cường độ dòng quang đạt trên 800 µA dưới ánh sáng kích thích.
• Cung cấp giải pháp công nghệ ổn định để sản xuất màng quang xúc tác ứng dụng trong phân tách nước tạo hydro và xử lý ô nhiễm môi trường.

Trong lộ trình nghiên cứu tiếp theo giai đoạn 2024 - 2025, nhóm tác giả sẽ tập trung hoàn thiện dây chuyền chế tạo màng bán công nghiệp và tích hợp vào các module quang điện hóa thực tế. Các đơn vị nghiên cứu, kỹ sư và doanh nghiệp quan tâm hãy cùng kết nối, trao đổi học thuật và ứng dụng ngay những giải pháp vật liệu tiên tiến này vào các dự án chuyển đổi xanh và phát triển bền vững.

Trích đoạn nội dung tài liệu

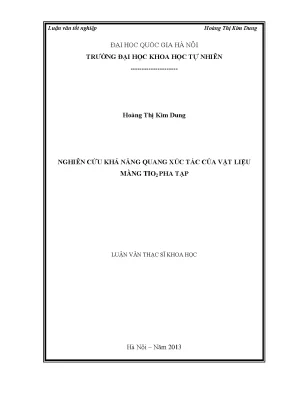

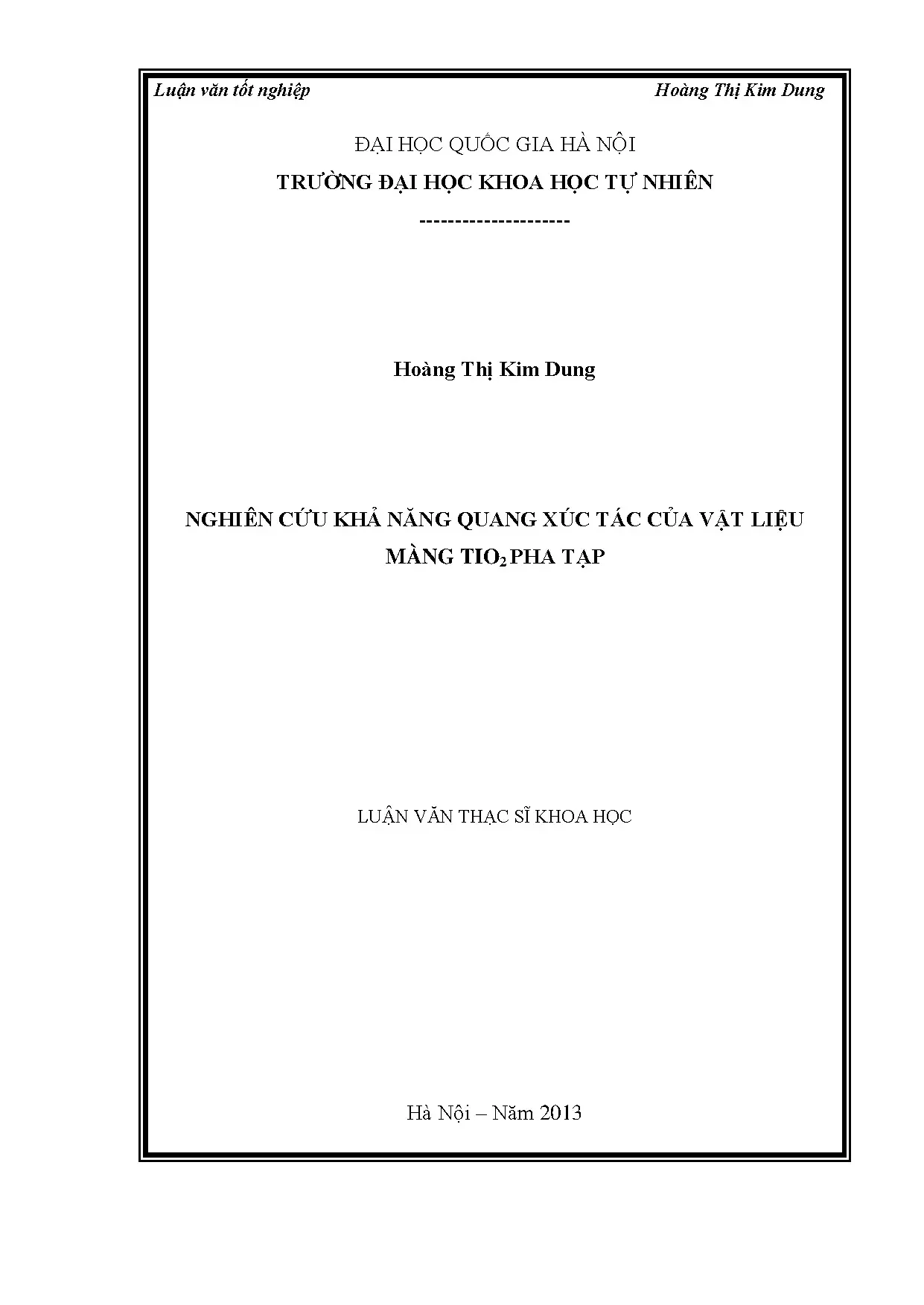

Luận văn tốt nghiệp Hoàng Thị Kim Dung ĐẠI HỌC QUỐC GIA HÀ NỘI TRƢỜNG ĐẠI HỌC KHOA HỌC TỰ NHIÊN --------------------- Hoàng Thị Kim Dung NGHIÊN CỨU KHẢ NĂNG QUANG XÚC TÁC CỦA VẬT LIỆU MÀNG TIO2 PHA TẠP LUẬN VĂN THẠC SĨ KHOA HỌC Hà Nội – Năm 2013 LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung ĐẠI HỌC QUỐC GIA HÀ NỘI TRƢỜNG ĐẠI HỌC KHOA HỌC TỰ NHIÊN --------------------- Hoàng Thị Kim Dung NGHIÊN CỨU KHẢ NĂNG QUANG XÚC TÁC CỦA VẬT LIỆU MÀNG TIO2 PHA TẠP Chuyên ngành: Vật lý chất rắn Mã số: 60440104 LUẬN VĂN THẠC SĨ KHOA HỌC NGƯỜI HƯỚNG DẪN KHOA HỌC: PGS. Nguyễn Hoàng Hải Hà Nội – Năm 2013 LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung LỜI CẢM ƠN Em xin được gửi lời biết ơn sâu sắc nhất tới thầy giáo PGS.TS Nguyễn Hoàng Hải. Thầy đã hướng dẫn, chỉ bảo giúp đỡ em trong suốt quá trình học tập nghiên cứu, thực hành thí nghiệm, khai thác phân tích kết quả để hoàn thành luận văn tốt nghiệp. Em cũng xin gửi lời cảm ơn chân thành của mình tới chị Nguyễn Thị Tuyết Mai Bộ môn Hóa Vô Cơ Trường Đại Học Bách Khoa Hà Nội và anh Phạm Văn Hanh Bộ môn Vật Lý Chất Rắn Trường Đại Học Sư Phạm Hà Nội đã nhiệt tình và chỉ bảo những kinh nghiệm quý báu trong quá trình làm thí nghiệm.

Xin trân trọng cảm ơn Ban chủ nhiệm Khoa Vật Lý Trường Đại Học Khoa Học Tự Nhiên- Đại Học Quốc Gia Hà Nội, các thầy cô trong Bộ môn Vật Lý chất rắn giúp đỡ em trong suốt quá trình học tập và rèn luyện. Xin được gửi lời cảm ơn tới mọi người thân trong gia đình và bạn bè đã động viên, giúp đỡ và tạo điều kiện cho em thực hiện luận văn này. Do thời gian và kiến thức còn hạn chế nên chắc chắn luận văn tốt nghiệp khó tránh khỏi những thiếu sót, em rất mong nhận được sự chỉ bảo và góp ý của các thầy cô và các bạn. Một lần nữa, xin trân trọng cảm ơn.

Hà Nội, Ngày 20 tháng 11 năm 2013 Học viên Hoàng Thị Kim Dung LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung MỤC LỤC CHƢƠNG 1: TỔNG QUAN. Tổng quan về tinh thể TiO 2. Cấu trúc tinh thể của TiO2. Sự chuyển pha của tinh thể TiO 2.

Giản đồ năng lượng của tinh thể TiO 2. Một số tính chất cuả tinh thể TiO 2. Tính chất điện. Tính chất quang xúc tác của TiO2.

Tính chất của TiO 2 pha tạp. Một số ứng dụng của TiO 2. Lớp sơn phủ siêu thấm ướt và vật liệu tự làm sạch. Sản xuất nhiên liệu hiđrô.

Phương pháp chế tạo màng. Một số phương pháp chế tạo màng. Phương pháp sol–gel. Khảo sát tính chất của màng.

Khảo sát cấu trúc màng mỏng bằng phương pháp nhiễu xạ tia X (XRD). Khảo sát bề mặt màng mỏng bằng kính hiển vi điện tử quét (SEM). Đo phổ hấp thụ UV-vis. Đo quang điện hóa bằng hệ Autolab.

24 CHƢƠNG 2: THỰC NGHIỆM. Các thiết bị chế tạo mẫu. Công nghệ chế tạo màng TiO 2, TiO2 :V. 32 LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung 2.

Đo nhiễu xạ tia X (XRD). Phép chụp ảnh SEM. Phép đo hấp thụ. Phép đo quang điện hóa.

33 CHƢƠNG 3: KẾT QUẢ VÀ THẢO LUẬN. Kết quả phổ nhiễu xạ tia X. Ảnh SEM của màng TiO 2 và TiO2 : V. Phổ tán sắc năng lượng EDX.

Phổ hấp thụ UV-vis. Nghiên cứu tính chất quang xúc tác của màng TiO 2 và TiO2 pha tạp thông qua đo quang điện hóa. Bản chất của quá trình quang xúc tác. Sự phụ thuộc của cường độ dòng quang theo thời gian.

Sự phụ thuộc của cường độ dòng quang theo loại ánh sáng. Sự phụ thuộc của cường độ dòng quang theo công suất chiếu sáng. Sự phụ thuộc của cường độ dòng quang theo pha tạp. 57 TÀI LIỆU THAM KHẢO.

58 LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung LỜI NÓI ĐẦU Vấn đề rất nóng trên toàn cầu nói chung và ở Việt Nam nói riêng hiện nay là tình trạng ô nhiễm môi trường, sự gia tăng chất thải, khí thải trong không khí, hiệu ứng nhà kính. Không khí, nguồn nước bị ô nhiễm nặng do khói, bụi, rác thải công nghiệp, khí hậu nắng nóng vẫn đang ảnh hưởng xấu đến sức khỏe con người. Ngoài ra, nhu cầu sử dụng các nguồn năng lượng như khí đốt, than, dầu khí… ngày càng gia tăng dẫn đến nguồn năng lượng ngày càng cạn kiệt. Bên cạnh đó là sự ô nhiễm môi trường do khai thác nguồn tài nguyên thiên nhiên bừa bãi.

Để đáp ứng những nhu cầu ngày càng cao của đời sống cũng như của khoa học, việc tìm ra những vật liệu mới, với những tính chất vượt trội vừa có khả năng ứng dụng cao, vừa thân thiện với môi trường và đưa chúng vào ứng dụng mang ý nghĩa rất to lớn và đang được các nhà khoa học rất quan tâm. Năm 1972 Fujishima và Honda đã khám phá ra tác dụng quang xúc tác của TiO2 khi phân tách nước thành hydro và oxy dưới tác dụng của tia tử ngoại. Từ đó tác dụng quang xúc tác của TiO2 được chú ý bởi khả năng tiềm tàng của nó trong việc chuyển đổi năng lượng ánh sáng thành năng lượng hóa học [9]. Gần đây nó được sử dụng một cách tích cực trong việc bảo vệ môi trường.

TiO 2 được dùng với tác dụng phá vỡ cấu trúc của các hợp chất độc hại trong không khí và nước. Tuy nhiên, khi sử dụng TiO2 với tác dụng quang xúc tác có hạn chế là TiO2 chỉ hấp thụ ánh sáng trong vùng tử ngoại. Qua thống kê, ánh sáng tử ngoại chỉ chiếm 5% ánh sáng mặt trời [9]. Nếu dùng TiO2 tinh khiết với tác dụng quang xúc tác sử dụng ánh sáng mặt trời thì sẽ không đạt được hiệu quả cao.

Vì vậy, chúng ta cần pha tạp một số chất vào TiO2 để tạo ra TiO2 pha tạp có khả năng hấp thụ ánh sáng trong vùng nhìn thấy để sử dụng nguồn năng lượng sạch, hữu ích và dồi dào là năng lượng mặt trời. Trong lĩnh vực này các nghiên cứu cho thấy TiO2 được dùng ở kích thước hạt cỡ nano và ở dạng tinh thể anatase thì sẽ cho kết quả cao nhất [10]. Khi nghiên cứu về khả năng quang xúc tác các công trình trên chỉ đưa ra là vật liệu có khả năng làm mất màu dung dịch xanh metylen hay các loại thuốc nhuộm khi chiếu ánh sáng mà chưa chỉ rõ được cơ chế quang xúc tác [1]. Mà khả năng làm mất -1- LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung màu này cũng có ở vật liệu khác như khả năng hấp phụ thuốc nhuộm trên bề mặt của than hoạt tính mà không cần đến ánh sáng [11].

Chính vì vậy, trong luận văn này chúng tôi đi sâu vào nghiên cứu và thực hiện các phép đo quang điện hóa để chỉ rõ bản chất của quá trình quang xúc tác của vật liệu TiO2 và TiO2–V với các loại ánh sáng tử ngoại và ánh sáng nhìn thấy. Với những lý do như trên tôi lựa chọn đề tài nghiên cứu cho luận văn này là: “Nghiên cứu khả năng quang xúc tác của vật liệu màng TiO2 pha tạp+” thông qua việc nghiên cứu cường độ dòng quang của quá trình quang điện hóa với màng chế tạo được trong dung dịch điện phân. -2- LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung CHƢƠNG 1: TỔNG QUAN 1. Tổng quan về tinh thể TiO2 1.

Cấu trúc tinh thể của TiO2 Vật liệu TiO2 có thể tồn tại dưới nhiều dạng thù hình khác nhau. Đến nay các nhà khoa học đã công bố những nghiên cứu về 7 dạng thù hình (gồm 4 dạng là cấu trúc tự nhiên, còn 3 dạng kia là dạng tổng hợp) của tinh thể TiO2. Trong đó, 3 dạng thù hình phổ biến và được quan tâm hơn cả của tinh thể TiO2 là rutile, anatase và brookite [7, 19]. Tinh thể TiO2 pha rutile và anatase đều có cấu trúc tứ giác (tetragonal) và được xây dựng từ các đa diện phối trí bát diện (octahedra), trong mỗi bát diện có 1 ion Ti4+ nằm ở tâm và 6 ion O2- nằm ở 2 đỉnh, 4 góc.

* Trong một ô cơ sở của tinh thể TiO2 rutile có 2 ion Ti4+ và 4 ion O2-. Các bát diện oxit titan sắp xếp thành các chuỗi đối xứng bậc 4 với các cạnh chung nhau, mỗi bát diện tiếp giáp với 10 bát diện lân cận (4 bát diện chung cạnh và 6 bát diện chung góc) (hình 1. * Trong một ô cơ sở của tinh thể TiO2 anatase có 4 ion Ti4+ và 7 ion O2-. Mỗi bát diện tiếp giáp với 8 bát diện lân cận (4 bát diện chung cạnh và 4 bát diện chung góc) (hình 1.

Qua đó ta có thể thấy tinh thể TiO 2 anatase khuyết O nhiều hơn tinh thể TiO2 rutile. Điều này ảnh hưởng tới một số tính chất vật lý của vật liệu TiO2 ở các dạng thù hình khác nhau vì các nút khuyết O có vai trò như tạp chất donor. Khoảng cách Ti-Ti trong tinh thể TiO2 ở pha anatase (3,79 Å, 3,03 Å) lớn hơn trong pha rutile (3,57 Å, 2,96 Å) còn khoảng cách Ti-O trong tinh thể TiO2 ở pha anatase (1,394 Å, 1,98 Å) nhỏ hơn trong pha rutile (1,949 Å, 1,98 Å). Điều đó cũng ảnh hưởng đến cấu trúc điện tử, cấu trúc vùng năng lượng của hai dạng tinh thể và kéo theo sự khác nhau về các tính chất vật lý, hóa học của vật liệu.1c mô tả mô hình cấu trúc tinh thể của TiO2 brookite, một pha khác của TiO2 có thể gặp trong quá trình chế tạo.

-3- LUAN VAN CHAT LUONG download : add [e-mail] Luận văn tốt nghiệp Hoàng Thị Kim Dung (a) (b) Khuyết Khuyết Khuyết nút mạng một Oxy hai Oxy (c) (d) Hình 1.1: Mô hình cấu trúc tinh thể TiO2 pha rutile (a), anatase (b) brookite (c) và tinh thể khuyết tật mạng (d) : O 2- : Ti 4+ Bảng 1.
