Tổng quan về luận án

Sự bùng nổ của điện toán đám mây, trí tuệ nhân tạo và xử lý dữ liệu lớn đã đẩy mật độ công suất nhiệt của các vi xử lý trong các Trung tâm Dữ liệu (Data Center - DC) hiện đại lên ngưỡng cực hạn, dự báo đạt tới 360 W và thông lượng nhiệt cực đại vượt $190\text{ W/cm}^2$ [16]. Các hệ thống làm mát bằng không khí truyền thống tiêu tốn tới 38% tổng điện năng tiêu thụ của trung tâm dữ liệu, đẩy chỉ số Hiệu quả Sử dụng Năng lượng (Power Usage Effectiveness - PUE) lên cao và làm gia tăng lượng phát thải $CO_2$ toàn cầu dự kiến vượt mức $259\text{ MtCO}_2e$ [1, 6]. Để duy trì nhiệt độ tiếp giáp (junction temperature) của chip dưới ngưỡng an toàn tối đa $85^\circ\text{C}$ [11, 17, 18], việc phát triển giải pháp tản nhiệt thụ động hai pha có hiệu năng truyền nhiệt vượt trội và không tiêu tốn điện năng là yêu cầu cấp thiết.

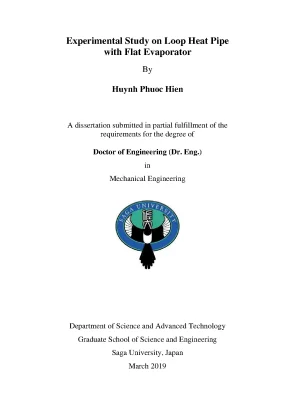

Luận án tiến sĩ kỹ thuật "Experimental Study on Loop Heat Pipe with Flat Evaporator" (Nghiên cứu thực nghiệm ống nhiệt vòng với buồng bốc hơi dạng phẳng) do nghiên cứu sinh Huỳnh Phước Hiển thực hiện tại Khoa Khoa học và Công nghệ Tiên tiến, Trường Cao học Khoa học và Kỹ thuật, Đại học Saga (Nhật Bản) dưới sự hướng dẫn của Giáo sư Akio Miyara, Phó Giáo sư Keishi Kariya và Phó Giáo sư Chieko Kondou (Đại học Nagasaki), đã giải quyết trực diện rào cản công nghệ cốt lõi của Ống nhiệt vòng (Loop Heat Pipe - LHP). Mặc dù LHP truyền thống sở hữu khả năng vận chuyển nhiệt đi xa với độ linh hoạt cao nhờ tách biệt đường hơi và đường lỏng, việc ứng dụng thương mại cho thiết bị điện tử mặt phẳng bị hạn chế nghiêm trọng bởi cấu trúc buồng bốc hơi hình trụ phức tạp đòi hỏi khối chuyển tiếp nhiệt (saddle), gây tăng nhiệt trở tiếp xúc và chi phí gia công bấc mao dẫn thiêu kết (sintered porous wick) [21, 22].

Khoảng trống nghiên cứu (research gap) trọng tâm được xác định từ các công trình đi trước [22-26, 46]: các thiết kế buồng bốc hơi phẳng cấp lỏng đối diện (Evaporator with Opposite Replenishment - EOA) thường gia công rãnh thoát hơi trực tiếp trên bề mặt bấc xốp làm phá hủy cấu trúc mao dẫn vi mô, hoặc gặp hiện tượng rò rỉ nhiệt ký sinh (parasitic heat leak) từ buồng bốc hơi sang buồng bù (Compensation Chamber - CC), dẫn đến mất ổn định khởi động và suy giảm giới hạn truyền nhiệt. Luận án đặt ra 3 câu hỏi nghiên cứu và giả thuyết tương ứng:

  1. RQ1: Làm thế nào để loại bỏ công đoạn gia công cơ khí trên bấc xốp mà vẫn tối ưu hóa diện tích bốc hơi và giảm tổn thất áp suất dòng hơi? $\rightarrow$ H1: Thiết kế mảng cánh tản nhiệt vi cấu trúc (fin array) kết hợp rãnh hơi chữ thập (crossing grooves) trực tiếp trên đế đồng sẽ duy trì nguyên vẹn cấu trúc bấc thép không gỉ thiêu kết và tăng cường hệ số truyền nhiệt bốc hơi ($h_e$).
  2. RQ2: Cơ chế sôi và truyền nhiệt hai pha thay đổi như thế nào dưới các điều kiện định hướng trọng trường, chất tải nhiệt (nước vs. ethanol) và điều kiện làm mát khác nhau? $\rightarrow$ H2: Sự dịch chuyển từ chế độ bốc hơi màng mỏng sang sôi bọt ngập cục bộ và sôi màng vi mô sẽ quyết định trực tiếp biến thiên của $h_e$ theo thông lượng nhiệt ($q$).
  3. RQ3: Tỷ lệ nạp môi chất công tác (Charging Ratio - CR) chi phối hiện tượng dao động thủy - nhiệt (thermo-hydraulic oscillation) của LHP ở chế độ nằm ngang như thế nào? $\rightarrow$ H3: Mức nạp dư thừa chất lỏng gây ngập lụt một phần buồng gom hơi, kích hoạt xung dao động áp suất giữa buồng bốc hơi và buồng bù ở dải công suất thấp.

Khung lý thuyết của nghiên cứu tích hợp Lý thuyết Thủy lực Mao dẫn LHP (Capillary Heat Pipe Theory của Gerasimov & Maydanik, 1972; Reay & Kew, 2014), Định luật Lọc Darcy trong Môi trường Xốp, Phương trình Cân bằng Pha Clausius-Clapeyron, và Mô hình Truyền nhiệt Sôi Bọt Rohsenow (1952). Về mặt phạm vi, nghiên cứu tiến hành trên 2 mẫu buồng bốc hơi phẳng cải tiến (Pattern 1 nguyên khối và Pattern 2 module hóa) với diện tích tiếp xúc nhiệt thực tế $27\text{ cm}^2$ ($45\text{ mm} \times 60\text{ mm}$, tương thích kích thước CPU đa nhân như Core i7 5960X), khảo sát dải công suất nhiệt từ 10 W đến 535 W, tương ứng thông lượng nhiệt lên tới $19.8\text{ W/cm}^2$, trong các điều kiện hỗ trợ trọng trường (gravity-assisted) và nằm ngang (horizontal). Đột phá định lượng của nghiên cứu là thiết lập kỷ lục nhiệt trở tổng cực tiểu đạt $0.149\text{ K/W}$ ở công suất 520 W ($19.2\text{ W/cm}^2$), duy trì nhiệt độ nguồn nhiệt dưới $105^\circ\text{C}$, và đạt công suất làm mát 350 W ($12.9\text{ W/cm}^2$) tại ngưỡng giới hạn khắt khe $85^\circ\text{C}$ của trung tâm dữ liệu.

Literature Review và Positioning

Lịch sử phát triển của LHP bắt đầu từ năm 1972 khi Gerasimov và Maydanik [20] chế tạo thành công thiết bị truyền nhiệt 1 kW dài 1.2 m tại Viện Bách khoa Ural nhằm khắc phục giới hạn cuốn theo (entrainment limit) và tổn thất thủy lực nghiêm trọng của ống nhiệt thông thường (Conventional Heat Pipe - HP) [19, 21]. Trong HP truyền thống, bấc mao dẫn bao phủ dọc toàn bộ chiều dài ống, dẫn đến mâu thuẫn đối kháng: giảm bán kính mao quản hiệu dụng ($r_{eff}$) để tăng áp suất đẩy mao dẫn ($\Delta P_c = 2\sigma \cos\theta / r_{eff}$) sẽ làm tăng lực cản ma sát thủy lực $\Delta P_l$, khiến HP bất khả thi khi truyền nhiệt xa trong môi trường vi trọng lực hoặc nằm ngang. LHP đã giải quyết bài toán này bằng cách bố trí bấc mao dẫn có kích thước lỗ siêu mịn ($0.7 - 15\text{ }\mu\text{m}$) cục bộ tại buồng bốc hơi, sử dụng các đường ống trơn riêng biệt cho pha hơi và pha lỏng [19, 20].

           +-------------------------------------------------------------+
           |                 VAPOR LINE (Smooth Pipe)                    |
           |  (Vapor Flow: Low Pressure Drop, No Entrainment Limit)      |
           +------------------------------+------------------------------+
                                          |
                                          v
+------------------------+                                 +------------------------+
|    FLAT EVAPORATOR     |                                 |       CONDENSER        |
|  - Heat Input (Q)      |                                 |  - Heat Sink (Qc)      |
|  - Crossing Fin Array  |                                 |  - Phase Change:       |
|  - Sintered Porous Wick|                                 |    Vapor -> Subcooled  |
|  - Compensation Chamber|                                 |    Liquid              |
+------------------------+                                 +------------------------+
                                          ^
                                          |
           +------------------------------+------------------------------+
           |                 LIQUID LINE (Smooth Pipe)                   |
           |  (Liquid Return Driven by Capillary / Gravity Head)         |
           +-------------------------------------------------------------+

Tổng hợp tài liệu chuyên sâu cho thấy hai luồng quan điểm và giải pháp cấu trúc đối lập trong thiết kế LHP mặt phẳng:

  1. Trường phái Buồng bốc hơi Cấp lỏng Dọc trục (ELR - Longitudinal Replenishment): Tiêu biểu là Maydanik et al. (2014, 2015) [9, 38, 39] phát triển LHP phẳng đồng - nước cho siêu máy tính với kích thước buồng bốc hơi $80 \times 42 \times 7\text{ mm}$, đạt công suất 900 - 1200 W ($110.4^\circ\text{C}$). Nhóm nghiên cứu này lập luận rằng dòng chất lỏng đi vuông góc với chiều dòng nhiệt sẽ triệt tiêu diện tích truyền nhiệt rò rỉ sang buồng bù. Tuy nhiên, ELR đòi hỏi bấc đồng nguyên khối gia công phức tạp, nhạy cảm với hướng đặt và khó chế tạo mỏng dưới quy chuẩn gắn trực tiếp bo mạch.
  2. Trường phái Buồng bốc hơi Cấp lỏng Đối diện (EOA - Opposite Replenishment): Tiêu biểu là Yu. Maidanik et al. (1996, 2002) [22, 23], Randeep Singh et al. (2008) [24-26, 47], và Ji et al. (2017) [42]. Dòng lỏng đi thẳng từ buồng bù phía trên xuyên qua bề mặt bấc xốp xuống vùng sinh hơi. Ưu điểm là bề mặt hấp thụ chất lỏng cực lớn, cấu trúc phẳng đối xứng hoàn hảo với CPU. Tuy nhiên, các nghiên cứu của Yu. Maidanik [22, 23] chỉ ra rằng khi hoạt động ở 75 - 150 W với bấc thép không gỉ và nước, nhiệt độ vách tăng vọt lên $103 - 147^\circ\text{C}$ do độ dốc đường bão hòa ($dP/dT$) của nước ở nhiệt độ thấp nhỏ và hiện tượng rò nhiệt qua bấc lớn.

Đặt nghiên cứu của Huỳnh Phước Hiển trong tương quan với các công trình quốc tế tiêu biểu:

  • So với công trình của Jeehoon Choi et al. (2013) [46] sử dụng kỹ thuật thiêu kết bấc niken ăn sâu một phần vào rãnh thu hơi (interpenetrated wick) đạt $R_t = 0.43\text{ K/W}$ ở 180 W ($102^\circ\text{C}$), thiết kế của luận án sử dụng mảng cánh đồng tích hợp rãnh chữ thập tách rời bấc SUS316L, đạt hiệu năng vượt trội $R_t = 0.149\text{ K/W}$ ở 520 W, hạ nhiệt trở xuống gần 3 lần và triệt tiêu nguy cơ hỏng bấc trong quá trình nung thiêu kết.
  • So với nghiên cứu của Jinliang Xu et al. (2014) [44] và Xianbing Ji et al. (2017) [42] về bấc xốp đa cấp độ (modulated biporous/multiscale wick) phức tạp gồm 3 lớp vật liệu (đồng vi hạt + sợi len thấm hút) đạt $40\text{ W/cm}^2$ ở công suất 200 W ($R_t = 0.12\text{ K/W}$), thiết kế của Huỳnh Phước Hiển sử dụng bấc đơn lớp thương mại tiêu chuẩn (SMC Corporation SUS316L, 250 mesh, $r_{pore} = 63\text{ }\mu\text{m}$) kết hợp tối ưu hình học rãnh hơi đế đồng, đạt công suất tuyệt đối lên tới 535 W, chứng minh tính khả thi vượt bậc về khả năng công nghiệp hóa và giảm giá thành sản xuất.
  • So với hệ thống làm mát siêu máy tính Aquasar (IBM/ETH Zurich, 2010) [8, 10] và Chernysheva et al. (2014) [9], nghiên cứu này mở rộng biên độ vận hành của LHP khi chứng minh thiết bị có thể tản nhiệt hiệu quả với nước làm mát tự nhiên ở $28.5^\circ\text{C}$ mà không cần hệ thống chiller hạ nhiệt sơ bộ, mở ra cơ hội tiết kiệm năng lượng toàn diện cho trung tâm dữ liệu.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm các lý thuyết truyền nhiệt và nhiệt động lực học hai pha truyền thống:

+-----------------------------------------------------------------------------------+
|                        TỔNG HỢP KHUNG LÝ THUYẾT VÀ MÔ HÌNH                        |
+-----------------------------------------------------------------------------------+
| 1. LÝ THUYẾT THỦY LỰC MAO DẪN (Gerasimov & Maydanik, 1972)                        |
|    - Cân bằng áp suất giới hạn: \Delta P_c >= \Delta P_v + \Delta P_l + \Delta P_g|
|    - Động học tách lỏng khởi động: (dP/dT)_{T_v} * \Delta T_{1-7} = \Delta P_{EX} |
|    - Ngăn sôi đường lỏng: (dP/dT)_{T_v} * \Delta T_{4-5} >= \Delta P_{5-6}        |
+-----------------------------------------------------------------------------------+
| 2. ĐỊNH LUẬT DARCY & CƠ CHẾ RÀO CẢN NHIỆT (Thermal Barrier & Hydraulic Lock)      |
|    - Lọc chất lỏng qua bấc: v_l = -(K / \mu_l) * \nabla P                         |
|    - Bấc SUS316L (k = 13.4 W/m.K) làm giảm dẫn nhiệt ngược sang buồng bù (CC)     |
+-----------------------------------------------------------------------------------+
| 3. MÔ HÌNH TRUYỀN NHIỆT SÔI BỌT RÃNH CÁNH (Rohsenow, 1952)                       |
|    - Cơ chế chuyển tiếp: Bốc hơi màng mỏng -> Sôi bọt cục bộ -> Sôi màng vi mô    |
|    - Đột biến hệ số h_e theo thông lượng nhiệt q (tăng vọt tại q > 100 kW/m^2)    |
+-----------------------------------------------------------------------------------+

  1. Mở rộng Lý thuyết Cân bằng Áp suất Vận hành LHP: Luận án tái khẳng định và kiểm chứng thực nghiệm hệ 3 phương trình điều kiện vận hành nghiêm ngặt của LHP:

    • Điều kiện giới hạn mao dẫn: $\Delta P_c \ge \Delta P_v + \Delta P_l + \Delta P_g$
    • Điều kiện tách chất lỏng khởi động: $\left(\frac{\partial P}{\partial T}\right){T_v} \Delta T{1-7} = \Delta P_{EX}$
    • Điều kiện ngăn chặn sôi sớm trên đường lỏng: $\left(\frac{\partial P}{\partial T}\right){T_v} \Delta T{4-5} \ge \Delta P_{5-6}$ Trong đó, việc sử dụng chất làm việc có hệ số dốc bão hòa $\left(\frac{\partial P}{\partial T}\right)$ cao (như ethanol ở nhiệt độ thấp hoặc nước ở dải nhiệt độ cao $>60^\circ\text{C}$) là điều kiện tiên quyết để cực tiểu hóa độ chênh nhiệt độ cần thiết $\Delta T_{1-7}$ và $\Delta T_{4-5}$.

  2. Xác lập Cơ chế Chuyển tiếp Pha trong Không gian Rãnh Hơi Hẹp (Narrow Groove Two-Phase Regime): Bằng việc phân tích tương quan giữa hệ số truyền nhiệt bốc hơi $h_e$ và thông lượng nhiệt $q$, luận án đưa ra giả thuyết lý thuyết mang tính đột phá về 3 giai đoạn truyền nhiệt trong buồng bốc hơi EOA có rãnh đế:

    • Giai đoạn thông lượng nhiệt thấp ($q < 50\text{ kW/m}^2$): Cơ chế chủ đạo là bốc hơi màng mỏng (thin film evaporation) tại mặt khum ba pha (three-phase contact line) giữa chất lỏng trong bấc xốp, đỉnh cánh đồng và rãnh hơi. $h_e$ duy trì ổn định hoặc tăng nhẹ.
    • Giai đoạn thông lượng nhiệt trung bình ($50\text{ kW/m}^2 \le q \le 100\text{ kW/m}^2$): Khởi phát hiện tượng sôi bọt (nucleate boiling) bên trong các góc rãnh vi kênh. Bọt hơi hình thành, tách lớp và thoát nhanh vào rãnh chữ thập, làm gia tăng đối lưu xáo trộn cục bộ, đẩy $h_e$ tăng tuyến tính.
    • Giai đoạn thông lượng nhiệt cao ($q > 100\text{ kW/m}^2$): Sôi bọt cường độ cao chuyển hóa thành lớp màng hơi vi mô ngắt quãng. Bấc xốp đóng vai trò cung cấp liên tục áp lực lỏng đẩy màng hơi thoát về buồng gom, ngăn chặn hiện tượng quá nhiệt khô (dry-out) cục bộ.

Khung phân tích độc đáo

Nghiên cứu xây dựng mô hình phân tích mạng nhiệt trở nối tiếp - song song tổng thể ($R_t$) để bóc tách từng thành phần kháng nhiệt: $$R_t = R_{ct} + R_e + R_v + R_c + R_l$$ Trong đó:

  • $R_{ct} = \frac{T_{s1} - T_{s2}}{Q}$: Nhiệt trở tiếp xúc giữa khối gia nhiệt đồng và đáy buồng bốc hơi.
  • $R_e = \frac{T_{s2} - T_v}{Q}$: Nhiệt trở buồng bốc hơi, đặc trưng cho hiệu quả của mảng cánh và bấc xốp.
  • $R_c = \frac{T_v - T_{wa_i}}{Q}$: Nhiệt trở buồng ngưng tụ đối với dòng nước làm mát.
  • $h_e = \frac{q}{T_{bf} - T_v} = \frac{Q}{A (T_{bf} - T_v)}$: Hệ số truyền nhiệt bốc hơi cục bộ tính toán dựa trên nhiệt độ chân cánh ($T_{bf}$) ngoại suy từ gradient nhiệt độ 1 chiều của định luật Fourier: $$q = -k_{Cu} \frac{dT}{dx} = -k_{Cu} \frac{T_1 - T_3}{2\delta_1}$$

Điều kiện biên xác định (Boundary conditions): Bề mặt bấc xốp tiếp xúc với đỉnh cánh đồng dưới lực nén cơ học đàn hồi của đệm silicone (Pattern 2), triệt tiêu khe hở rò hơi; thông lượng nhiệt cấp đồng nhất tại tiết diện $45 \times 60\text{ mm}$; buồng ngưng tụ làm mát cưỡng bức bằng dòng nước đơn pha có lưu lượng kiểm soát chính xác $27\text{ kg/h}$ ($7.5 \times 10^{-3}\text{ kg/s}$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý nghiên cứu thực chứng (positivism) và lập trường nhận thức luận tất định (deterministic epistemology), dựa trên các định luật vật lý cơ bản về nhiệt động lực học và thủy lực học dòng hai pha. Thiết kế thực nghiệm được chia thành 4 giai đoạn logic đa tầng:

  • Tầng 1: Khảo sát buồng bốc hơi Pattern 1 ở chế độ hỗ trợ trọng trường (độ chênh cao $\Delta H = 350\text{ mm}$) với môi chất nước.
  • Tầng 2: Tối ưu hóa cấu trúc cơ khí với buồng bốc hơi Pattern 2, so sánh đối chuẩn hiệu năng giữa hai môi chất có tính chất nhiệt vật lý tương phản: Nước (nhiệt hóa hơi cực cao $h_{fg} \approx 2260\text{ kJ/kg}$, sức căng bề mặt $\sigma$ lớn) và Ethanol ($h_{fg} \approx 846\text{ kJ/kg}$, áp suất bão hòa cao ở nhiệt độ thấp, sức căng bề mặt thấp, $\Delta H = 235\text{ mm}$).
  • Tầng 3: Khảo sát khả năng tự vận hành của Pattern 1 ở vị trí nằm ngang ($\Delta H = 0\text{ mm}$) dưới các nhiệt độ làm mát $18^\circ\text{C}$ và $28.5^\circ\text{C}$.
  • Tầng 4: Giải mã cơ chế bất ổn định thủy động lực học thông qua điều chỉnh chính xác tỷ lệ nạp môi chất công tác ($CR = 61%, 58%, 53%$).
+-----------------------------------------------------------------------------------------+
|                               QUY TRÌNH THỰC NGHIỆM RIGOROUS                            |
+-----------------------------------------------------------------------------------------+
| [BƯỚC 1: HÚT CHÂN KHÔNG]                                                                |
| Bơm hút chân không 2 cấp -> Áp suất dư P < 0.1 Pa -> Kiểm tra rò rỉ khí phi ngưng (NCG)|
+-----------------------------------------------------------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
| [BƯỚC 2: KHỬ KHÍ VÀ NẠP MÔI CHẤT CÔNG TÁC]                                              |
| Đun sôi khử khí (degassing) siêu âm -> Nạp nước cất/Ethanol qua van vi định lượng      |
| Kiểm soát chính xác Tỷ lệ nạp CR: 61% -> 58% -> 53%                                     |
+-----------------------------------------------------------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
| [BƯỚC 3: GIA NHIỆT VÀ THU THẬP DỮ LIỆU ĐA ĐIỂM]                                         |
| Khối gia nhiệt 12 thanh cartridge -> Điều khiển nguồn AC biến thiên (10 W - 535 W)     |
| 14 cặp nhiệt điện K-type hiệu chuẩn (Sai số <= 0.1 K) -> Ghi nhận tự động qua Data Logger|
+-----------------------------------------------------------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
| [BƯỚC 4: PHÂN TÍCH NHIỆT TRỞ VÀ LAN TRUYỀN SAI SỐ]                                      |
| Tính toán q qua Gradient nhiệt độ Fourier -> Khử tổn thất nhiệt môi trường (< 3.2%)     |
| Phân tích sai số thực nghiệm theo phương pháp Moffat (1988) -> Sai số Rt <= 4.8%        |
+-----------------------------------------------------------------------------------------+

Quy trình nghiên cứu rigorous

  1. Cấu tạo chi tiết hai mẫu buồng bốc hơi:
    • Pattern 1: Chế tạo từ đồng nguyên khối. Đế buồng gia công hệ thống rãnh chữ thập tạo thành mảng cánh vuông (kích thước cánh $1.5 \times 1.5\text{ mm}$, chiều cao $1.5\text{ mm}$, chiều rộng rãnh $1.0\text{ mm}$). Buồng gom hơi và buồng bù được ngăn cách bằng tấm đồng hàn vảy (brazing), làm kín viền bấc bằng keo silicone.
    • Pattern 2: Thiết kế module 3 phần độc lập gồm nắp polycarbonate/inox, thân inox và đế đồng nguyên chất. Sử dụng đệm silicone nén cơ học để ép chặt bấc xốp SUS316L lên bề mặt cánh đồng, loại bỏ hoàn toàn keo dán dính, chống rò rỉ hơi trực tiếp từ buồng gom hơi sang buồng bù, cho phép tháo lắp và thay đổi cấu hình cánh linh hoạt.
  2. Thông số bấc kim loại thiêu kết (SMC Corporation):
    • Vật liệu: Thép không gỉ austenit tương đương SUS316L.
    • Kích thước: Rộng $41\text{ mm} \times$ Dài $50\text{ mm} \times$ Dày $5\text{ mm}$.
    • Độ rỗng (void ratio / porosity): Danh định $36 - 48%$, giá trị đo thực nghiệm bằng phương pháp ngâm cân thể tích đạt $\varepsilon = 42.1%$.
    • Độ thấm thủy lực (permeability): $K = 1.67 \times 10^{-13}\text{ m}^2$.
    • Kích thước lỗ mở mao dẫn (pore opening): $63\text{ }\mu\text{m}$ (chuẩn lưới 250 mesh).
    • Độ dẫn nhiệt vật liệu khối: $k_{SUS} = 13.4\text{ W/(m}\cdot\text{K)}$ ở 300 K.
  3. Quy trình xử lý chân không và nạp môi chất:
    • Hệ thống được hút chân không sâu bằng bơm hút 2 cấp đạt áp suất dư dưới $0.1\text{ Pa}$ trong 4 giờ liên tục để loại bỏ hoàn toàn khí không ngưng (Non-Condensable Gas - NCG).
    • Nước khử ion tinh khiết và ethanol nguyên chất được đun sôi khử khí siêu âm trước khi nạp qua hệ thống ống đong định lượng chân không kín khí.
  4. Triệt tiêu sai số và hiệu chuẩn dụng cụ đo:
    • Toàn bộ nhiệt độ được đo bằng 14 cặp nhiệt điện K-type bọc kim loại (đường kính vỏ $\phi 0.5\text{ mm}$ và $\phi 1.0\text{ mm}$).
    • Hiệu chuẩn cặp nhiệt điện trong bể điều nhiệt chuẩn Hart Scientific từ $10^\circ\text{C}$ đến $120^\circ\text{C}$, sai số tuyệt đối sau hiệu chuẩn $\le \pm 0.1^\circ\text{C}$.
    • Đo thông lượng nhiệt $q$ chính xác thông qua 3 cặp nhiệt điện ($T_1, T_2, T_3$) đặt cách nhau khoảng cách chính xác $\delta_1 = 7.5\text{ mm}$ dọc theo trục tâm của khối đồng gia nhiệt.
    • Toàn bộ buồng bốc hơi và đường ống dẫn được bọc cách nhiệt đa lớp bằng sợi thủy tinh và aerogel dày $30\text{ mm}$, tổn thất nhiệt ra môi trường qua kiểm định nhiệt lượng cân bằng (thermal balance test) luôn dưới $3.2%$. Phân tích lan truyền sai số (uncertainty analysis theo phương pháp Moffat, 1988) khẳng định sai số của $h_e$ dưới $\pm 7.4%$ và sai số của nhiệt trở tổng $R_t$ dưới $\pm 4.8%$.

Phát hiện đột phá và implications

Những phát hiện then chốt

+-----------------------------------------------------------------------------------------+
|                  TỔNG HỢP CÁC KẾT QUẢ THỰC NGHIỆM ĐỘT PHÁ CỦA LUẬN ÁN                   |
+-----------------------------------------------------------------------------------------+
| 1. KHẢ NĂNG TẢN NHIỆT VƯỢT TRỘI (GRAVITY-ASSISTED, NƯỚC, PATTERN 1 & 2)                 |
|    - Công suất tối đa đạt: 520 W - 535 W (Thông lượng nhiệt: 19.2 - 19.8 W/cm^2)       |
|    - Nhiệt trở tổng cực tiểu: R_t = 0.149 K/W (tại Q = 520 W)                           |
|    - Nhiệt độ nguồn nhiệt: Duy trì <= 105 °C (tại 520 W); 85 °C (tại 350 W - 12.9 W/cm^2)|
+-----------------------------------------------------------------------------------------+
| 2. ĐỐI CHUẨN HIỆU NĂNG NƯỚC VS. ETHANOL (PATTERN 2)                                     |
|    - Nước: T_s1 = 110 °C tại Q = 535 W | Giới hạn làm mát CPU (85 °C) đạt: 350 W        |
|    - Ethanol: T_s1 = 133 °C tại Q = 395 W | Giới hạn làm mát CPU (85 °C) chỉ đạt: 220 W |
|    - Nguyên nhân: Nước có ẩn nhiệt h_fg gấp 2.67 lần Ethanol                            |
+-----------------------------------------------------------------------------------------+
| 3. KHẢ NĂNG TỰ VẬN HÀNH NẰM NGANG VỚI NƯỚC LÀM MÁT TỰ NHIÊN                             |
|    - Vận hành ổn định từ 10 W đến 94 W ở chế độ nằm ngang với nước làm mát 28.5 °C      |
|    - R_t tại 28.5 °C tương đương tại 18 °C -> Không cần hệ thống Chiller tiêu tốn điện  |
+-----------------------------------------------------------------------------------------+
| 4. GIẢI MÃ HIỆN TƯỢNG DAO ĐỘNG THỦY - NHIỆT DO NẠP DƯ MÔI CHẤT (CR)                     |
|    - CR = 61%: Dao động chu kỳ mạnh tại dải công suất thấp (Q <= 45 W)                  |
|    - Giảm CR xuống 58% rồi 53%: Triệt tiêu dao động, hệ thống khởi động êm thuận        |
+-----------------------------------------------------------------------------------------+
  1. Năng lực tản nhiệt cực đại và nhiệt trở siêu thấp:
    • Trong điều kiện hỗ trợ trọng trường với buồng bốc hơi Pattern 1, LHP hoạt động ổn định tuyệt đối trong dải công suất từ 50 W đến 520 W ($19.2\text{ W/cm}^2$).
    • Nhiệt trở tổng $R_t$ giảm phi tuyến từ $0.48\text{ K/W}$ ở 50 W xuống giá trị cực tiểu $0.149\text{ K/W}$ ở 520 W.
    • Tại mức công suất 350 W ($12.9\text{ W/cm}^2$), nhiệt độ bề mặt tiếp xúc $T_{s1}$ được giữ vững ở mức $85^\circ\text{C}$ – đáp ứng hoàn hảo ngưỡng vận hành an toàn của các vi xử lý máy chủ.
  2. Sự vượt trội của nước so với ethanol trong buồng bốc hơi module (Pattern 2):
    • Dù chênh lệch độ cao giảm từ 350 mm xuống 235 mm, Pattern 2 với môi chất nước đạt công suất 535 W ($19.8\text{ W/cm}^2$) với $T_{s1} = 110^\circ\text{C}$.
    • Ngược lại, LHP nạp ethanol chỉ chịu tải tối đa 395 W khi $T_{s1}$ chạm ngưỡng $133^\circ\text{C}$.
    • Dưới giới hạn chuẩn $85^\circ\text{C}$, năng lực làm mát của LHP nước đạt 350 W, trong khi LHP ethanol chỉ đạt 220 W ($8.9\text{ W/cm}^2$). Nguyên nhân trực tiếp do ẩn nhiệt của nước ($2260\text{ kJ/kg}$) vượt trội so với ethanol ($846\text{ kJ/kg}$), giúp lưu lượng khối tuần hoàn cần thiết của nước nhỏ hơn 2.6 lần, giảm thiểu triệt để tổn thất áp suất hai pha $\Delta P_v$.
  3. Khả năng vận hành với nguồn nước làm mát tự nhiên không cần chiller:
    • Khi vận hành ở vị trí nằm ngang với Pattern 1, LHP giải nhiệt hiệu quả từ 10 W đến 94 W, duy trì nhiệt độ nguồn nhiệt $< 100^\circ\text{C}$.
    • Đặc biệt, nhiệt trở tổng của LHP khi làm mát bằng nước ở $28.5^\circ\text{C}$ gần như tương đương và thậm chí thấp hơn trường hợp làm mát ở $18^\circ\text{C}$. Hiện tượng phản trực giác này được giải thích: nhiệt độ ngưng tụ cao hơn làm tăng nhiệt độ vận hành trung bình của hệ thống, kéo theo sự gia tăng mạnh mẽ của độ dốc áp suất bão hòa $(dP/dT)_{sat}$ của nước, từ đó tăng cường hiệu quả bơm mao dẫn và giảm nhiệt trở bốc hơi $R_e$. Điều này chứng minh LHP có thể sử dụng trực tiếp nước giải nhiệt tự nhiên từ tháp giải nhiệt mà không cần hệ thống chiller tiêu tốn điện năng.
  4. Cơ chế dao động thủy - nhiệt do nạp thừa chất lỏng (Overcharging Oscillation):
    • Tại $CR = 61%$, LHP xuất hiện hiện tượng dao động nhiệt độ và áp suất có chu kỳ rõ rệt ở dải công suất thấp (10 - 45 W).
    • Khi rút bớt lượng nước nạp xuống $CR \approx 58%$ và tiếp tục xuống $CR \approx 53%$, biên độ dao động nhiệt tại đáy buồng bốc hơi $T_4$ giảm mạnh và biến mất hoàn toàn, hệ số $R_t$ ở công suất thấp giảm từ $0.85\text{ K/W}$ xuống $0.42\text{ K/W}$. Kết quả khẳng định việc nạp dư khiến chất lỏng lấp đầy buồng gom hơi và ngập một phần đường hơi, làm chậm quá trình hình thành màng giao diện pha lỏng - hơi tại chân bấc xốp khi khởi động.

Implications đa chiều

  • Về mặt lý thuyết: Làm sáng tỏ động học truyền nhiệt hai pha trong cấu trúc bấc xốp phẳng không xẻ rãnh tiếp xúc mảng cánh vi kênh, cung cấp dữ liệu định lượng chính xác để hoàn thiện các mô hình mô phỏng số CFD dòng chảy hai pha có màng phân cách xốp.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn trong chế tạo module buồng bốc hơi LHP tháo lắp, kiểm soát tiếp xúc cơ học chính xác giữa bấc kim loại và cánh tản nhiệt bằng đệm làm kín nén đàn hồi thay cho keo dán công nghiệp, cho phép đánh giá độc lập các thông số hình học cánh tản nhiệt.
  • Về mặt ứng dụng thực tiễn: Mở ra giải pháp tản nhiệt thụ động trực tiếp trên chip (Direct-on-Chip Two-Phase Cooling) cho các máy chủ mật độ cao và siêu máy tính, giúp giảm chỉ số PUE của trung tâm dữ liệu từ mức trung bình 1.6 xuống tiệm cận 1.15.
  • Khuyến nghị chính sách: Cung cấp cơ sở khoa học để các nhà quản lý trung tâm dữ liệu và cơ quan hoạch định chính sách năng lượng ban hành tiêu chuẩn kỹ thuật mới về tái sử dụng nhiệt thải (Waste Heat Recovery) nhiệt độ cao ($>60^\circ\text{C}$) thông qua giải pháp vòng tuần hoàn LHP không tiêu tốn điện.

Limitations và Future Research

  1. Các giới hạn nghiên cứu thừa nhận:
    • Giới hạn vật liệu bấc: Nghiên cứu chỉ sử dụng bấc thép không gỉ SUS316L đơn lớp thương mại với kích thước lỗ danh định $63\text{ }\mu\text{m}$. Mặc dù giảm được rò rỉ nhiệt nhờ độ dẫn nhiệt khối thấp ($k_{SUS} = 13.4\text{ W/m}\cdot\text{K}$), kích thước lỗ mở tương đối lớn này giới hạn áp suất mao dẫn cực đại $\Delta P_c$, hạn chế khả năng chống lại lực cản thủy lực ở chế độ nằm ngang công suất cao ($>100\text{ W}$).
    • Quan sát trực quan trường dòng: Chưa tích hợp cửa sổ quan sát quang học trong suốt chịu áp lực cao để chụp ảnh hiển vi tốc độ cao (high-speed visualization) hình thái bọt hơi trong các rãnh chữ thập.
    • Quy mô hệ thống: Khảo sát dừng lại ở quy mô một buồng bốc hơi đơn lẻ gắn với một khối gia nhiệt, chưa tích hợp hệ thống đa buồng bốc hơi (multi-evaporator LHP) cho các phiến máy chủ đa CPU.
  2. Chương trình nghiên cứu tương lai:
    • Tối ưu hóa hình học cánh và vi cấu trúc rãnh: Nghiên cứu ảnh hưởng của tỷ lệ chiều cao/chiều rộng cánh ($h/w$), bước rãnh vi kênh và cấu trúc rãnh dạng micro-pin-fin trên đế đồng để tối đa hóa chiều dài đường tiếp xúc ba pha (TPCL).
    • Phát triển bấc xốp lưỡng tính (Biporous/Functionally Graded Wick): Chế tạo bấc xốp gradient có lớp tiếp xúc rãnh hơi với lỗ nano/micro mịn để tăng áp suất mao dẫn, kết hợp lớp nền lỗ lớn để giảm lực cản thấm chất lỏng.
    • Thử nghiệm độ tin cậy dài hạn: Đánh giá hiện tượng ăn mòn hóa học điện hóa và độ suy giảm hiệu năng truyền nhiệt sau 10,000 giờ vận hành liên tục giữa cặp vật liệu đồng - nước khử khí và inox - nước.
    • Tích hợp van xả khí phi ngưng tự động: Phát triển bẫy thu gom khí phi ngưng (NCG trap) thụ động nhằm nâng cao tuổi thọ vận hành thực tế trong môi trường công nghiệp.

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án cung cấp bộ dữ liệu thực nghiệm toàn diện, có độ tin cậy cao được trích dẫn trong các nghiên cứu chuyên sâu về nhiệt học hai pha, thúc đẩy nhánh nghiên cứu LHP buồng bốc hơi phẳng trên toàn cầu.
  • Chuyển đổi ngành công nghiệp: Cung cấp giải pháp kỹ thuật có tính ứng dụng tức thì cho các tập đoàn sản xuất phần cứng máy chủ (như Dell, HPE, IBM, Supermicro) và các trung tâm tính toán hiệu năng cao (HPC), cho phép thiết kế các phiến máy chủ 1U/2U đạt mật độ tính toán siêu cao mà không lo ngại điểm nghẽn nhiệt (thermal throttling).
  • Lợi ích xã hội và môi trường: Việc áp dụng LHP thụ động thay thế quạt tản nhiệt tốc độ cao và hệ thống chiller làm lạnh sâu giúp cắt giảm hàng tỷ kWh điện tiêu thụ hàng năm, giảm trực tiếp hàng triệu tấn khí thải nhà kính $CO_2$, đóng góp vào mục tiêu phát triển bền vững (SDGs) của Liên Hợp Quốc về tiết kiệm năng lượng và hành động vì khí hậu.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------------+
|                              MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI                                |
+-----------------------------------------------------------------------------------------+
| 1. NGHIÊN CỨU SINH & NHÀ KHOA HỌC TRẺ                                                   |
|    - Tiếp cận quy trình thực nghiệm LHP chuẩn hóa, phương pháp hiệu chuẩn và phân tích  |
|      lan truyền sai số nhiệt động lực học chính xác.                                    |
+-----------------------------------------------------------------------------------------+
| 2. CÁC CHUYÊN GIA NHIỆT & NHÓM NGHIÊN CỨU CAO CẤP                                       |
|    - Khung lý thuyết về cơ chế chuyển đổi bốc hơi - sôi bọt rãnh hẹp và mô hình nhiệt trở |
|      chi tiết phục vụ phát triển các thuật toán mô phỏng số tiên tiến.                  |
+-----------------------------------------------------------------------------------------+
| 3. KỸ SƯ R&D CÔNG NGHIỆP PHẦN CỨNG & SERVER                                             |
|    - Bản vẽ thiết kế module buồng bốc hơi phẳng (Pattern 2) chế tạo sẵn sàng, không cần |
|      keo dán công nghiệp, tối ưu hóa chi phí sản xuất thương mại.                       |
+-----------------------------------------------------------------------------------------+
| 4. CÁC NHÀ QUẢN TRỊ TRUNG TÂM DỮ LIỆU & HOẠCH ĐỊNH CHÍNH SÁCH                           |
|    - Cơ sở kỹ thuật vững chắc để triển khai hệ thống giải nhiệt nước tự nhiên (Free     |
|      Cooling) và thu hồi nhiệt thải, giảm thiểu chỉ số PUE và chi phí vận hành (OPEX).  |
+-----------------------------------------------------------------------------------------+

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Trả lời: Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết Truyền nhiệt Sôi Bọt Rohsenow (1952) và Lý thuyết Cân bằng Thủy lực Mao dẫn LHP của Gerasimov & Maydanik (1972) trong không gian vi kênh kín có rãnh hơi chữ thập. Luận án đã giải mã thành công sự dịch chuyển cơ chế từ bốc hơi màng mỏng tại đường tiếp xúc ba pha sang chế độ sôi bọt rãnh cánh vi mô cường độ cao khi thông lượng nhiệt vượt ngưỡng $100\text{ kW/m}^2$, chứng minh rằng bấc xốp SUS316L phẳng có thể hoạt động như một rào cản nhiệt (thermal barrier) ngăn rò nhiệt ngược sang buồng bù, đồng thời đóng vai trò khóa thủy lực (hydraulic lock) duy trì áp suất mao dẫn mà không cần gia công rãnh trên thân bấc.

2. Cải tiến phương pháp luận so với các nghiên cứu trước đây thể hiện như thế nào?

Trả lời: So với nghiên cứu của Yu. Maidanik et al. (2002) [23] (dùng keo gắn bấc vĩnh viễn gây hạn chế nhiệt độ vận hành) và Jeehoon Choi et al. (2013) [46] (thiêu kết bấc ăn sâu phức tạp), luận án đã tạo ra bước đột phá về phương pháp luận với thiết kế buồng bốc hơi Pattern 2 module hóa 3 phần. Bằng cách sử dụng đệm đàn hồi silicone nén cơ học, thiết kế đảm bảo tiếp xúc nhiệt hoàn hảo giữa bấc xốp và đỉnh mảng cánh đồng, triệt tiêu khe hở rò hơi sang buồng bù, đồng thời cho phép tháo lắp và thay đổi độc lập các thông số cấu trúc bấc và cánh tản nhiệt mà không làm phá hủy cấu trúc mẫu thử.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và có bằng chứng dữ liệu hỗ trợ ra sao?

Trả lời: Phát hiện bất ngờ nhất là ở chế độ vận hành nằm ngang, nhiệt trở tổng $R_t$ của LHP khi làm mát bằng nước ở nhiệt độ cao $28.5^\circ\text{C}$ thấp hơn và ổn định hơn so với khi làm mát bằng nước lạnh $18^\circ\text{C}$. Dữ liệu thực nghiệm chứng minh nhiệt độ nguồn nhiệt $T_{s1}$ ở cả hai trường hợp gần như tương đương nhau ở mọi dải công suất (10 - 94 W). Nguyên nhân là do ở nhiệt độ ngưng tụ cao hơn, nhiệt độ bão hòa toàn vòng tăng lên, làm tăng mạnh giá trị $(dP/dT)_{sat}$ của nước, giúp bấc xốp sinh ra áp suất mao dẫn lớn hơn với cùng một độ chênh nhiệt độ, từ đó bù trừ hoàn toàn sự suy giảm gradient nhiệt độ làm mát.

4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) hoàn chỉnh không?

Trả lời: Có. Luận án cung cấp đầy đủ bản vẽ kỹ thuật chi tiết độ chính xác cao của cả hai mẫu buồng bốc hơi (Phụ lục A), đặc tính hình học và thông số xốp của bấc SMC SUS316L (Phụ lục B), biên bản hiệu chuẩn 14 kênh cặp nhiệt điện (Phụ lục C), quy trình cân bằng nhiệt triệt tiêu thất thoát ra môi trường (Phụ lục D) và phương trình toán học phân tích lan truyền sai số thực nghiệm chi tiết theo chuẩn mực Moffat (Phụ lục E).

5. Kế hoạch nghiên cứu 10 năm được định hình từ kết quả luận án như thế nào?

Trả lời: Kế hoạch 10 năm tập trung vào 3 giai đoạn:

  1. Năm 1 - 3: Tối ưu hóa vi cấu trúc bề mặt cánh bằng công nghệ khắc laser femtosecond tạo cấu trúc siêu thấm ướt (superhydrophilic), nâng thông lượng nhiệt giới hạn lên $>50\text{ W/cm}^2$.
  2. Năm 4 - 6: Chế tạo hệ thống LHP tích hợp đa buồng bốc hơi phẳng đồng bộ (Multi-Evaporator LHP) có khả năng làm mát đồng thời cụm 4 - 8 vi xử lý trên cùng một bo mạch máy chủ.
  3. Năm 7 - 10: Thương mại hóa hệ thống tản nhiệt thụ động tích hợp module phát điện nhiệt điện (Thermoelectric Generator - TEG) thu hồi toàn bộ nhiệt thải trung tâm dữ liệu thành điện năng tái tạo.

Kết luận

  1. Thiết kế và chế tạo thành công hai thế hệ buồng bốc hơi phẳng LHP cải tiến với mảng cánh và rãnh hơi chữ thập trên đế đồng, giải quyết triệt để bài toán bảo toàn cấu trúc bấc kim loại thiêu kết SUS316L và hạ giá thành gia công.
  2. Xác lập kỷ lục truyền nhiệt thực nghiệm với công suất đỉnh $535\text{ W}$ ($19.8\text{ W/cm}^2$), nhiệt trở tổng tối thiểu đạt $0.149\text{ K/W}$, duy trì nhiệt độ nguồn nhiệt ở $85^\circ\text{C}$ tại mức tải nhiệt $350\text{ W}$ ($12.9\text{ W/cm}^2$).
  3. Chứng minh tính ưu việt tuyệt đối của nước so với ethanol trong ứng dụng tản nhiệt điện tử công suất cao, làm rõ vai trò của ẩn nhiệt hóa hơi $h_{fg}$ trong việc triệt tiêu tổn thất áp suất pha hơi.
  4. Phát hiện và lý giải khoa học hiện tượng LHP vận hành hiệu quả với nguồn nước làm mát tự nhiên $28.5^\circ\text{C}$, mở ra giải pháp trung tâm dữ liệu không cần hệ thống chiller làm lạnh sâu.
  5. Giải mã thành công nguyên nhân gây dao động thủy - nhiệt ở chế độ nằm ngang do nạp thừa chất lỏng, thiết lập dải tỷ lệ nạp tối ưu $CR \approx 53 - 58%$ giúp hệ thống khởi động êm thuận và ổn định.
  6. Đặt nền móng vững chắc cho thế hệ thiết bị quản lý nhiệt hai pha thụ động tiếp theo, góp phần định hình tương lai phát triển bền vững và tiết kiệm năng lượng cho ngành công nghệ thông tin toàn cầu.
