Tổng quan nghiên cứu

Sắn (Manihot esculenta Crantz) giữ vị trí chiến lược trong cơ cấu cây lương thực và công nghiệp chế biến tại Việt Nam. Theo thống kê của Tổ chức Lương thực và Nông nghiệp Liên Hợp Quốc (FAO), diện tích trồng sắn nước ta đạt 556.000 ha vào năm 2009 với năng suất bình quân 16,9 tấn/ha và tổng sản lượng đạt gần 10,0 triệu tấn củ tươi. Định hướng quy hoạch phát triển bền vững của ngành nông nghiệp dự kiến duy trì diện tích ổn định khoảng 450.000 ha, tập trung gia tăng giá trị thông qua thâm canh và cung ứng nguyên liệu sản xuất cồn sinh học Ethanol với nhu cầu dự kiến đạt 1,0 tỷ lít vào năm 2025.

Thực tế canh tác cho thấy thân cây sắn già sau chu kỳ sinh trưởng 6 đến 12 tháng thường đạt chiều cao 2 đến 3 mét với đường kính thân 25 đến 32 mm. Khâu thu dọn tàn dư đồng ruộng trước khi thu hoạch củ chủ yếu thực hiện thủ công, tiêu tốn khoảng 30 đến 45 công lao động trên mỗi hecta. Việc đốt thân sắn lấy tro hoặc vứt bỏ ven bờ gây lãng phí nguồn hữu cơ và làm suy thoái tầng đất mặt. Một số mẫu máy ngoại nhập từ Malaysia hay Trung Quốc bố trí bộ phận băm phía sau máy kéo, khiến thân cây bị đè bẹp và làm vỡ nát gốc sắn, cản trở hoàn toàn khâu cơ giới hóa đào nhổ củ đi kèm.

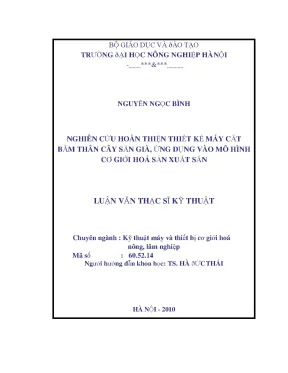

Nhằm giải quyết triệt để nút thắt kỹ thuật này, luận văn thạc sĩ chuyên ngành Kỹ thuật máy và thiết bị cơ giới hoá nông, lâm nghiệp của học viên Nguyễn Ngọc Bình, dưới sự hướng dẫn của Tiến sĩ Hà Đức Thái tại Trường Đại học Nông nghiệp Hà Nội (năm 2010), đã thực hiện đề tài hoàn thiện thiết kế máy cắt băm thân cây sắn già. Đề tài hướng tới mục tiêu thiết kế liên hợp máy gắn trước máy kéo MTZ-80/82, đảm bảo tỷ lệ băm nhỏ thân sắn dưới 10 cm đạt trên 80%, đồng thời giữ lại gốc cao 25 đến 35 cm với tỷ lệ dập vỡ dưới 5% để máy nhổ củ phía sau hoạt động đồng bộ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng nền tảng cơ sở lý thuyết cắt thái vật liệu hữu cơ của Viện sĩ V.P. Goriatskin và Viện sĩ V.A. Giuligopski. Theo nguyên lý này, quá trình cắt thái có trượt giữa lưỡi dao và lớp thân cây giúp phân rã sợi thực vật nhờ sự kết hợp giữa ứng suất nén và ứng suất kéo, trong đó ứng suất kéo của thân gỗ xốp luôn nhỏ hơn ứng suất nén từ 3 đến 4 lần (ứng suất nén đạt khoảng $86 \times 10^4\text{ N/m}^2$, ứng suất kéo chỉ từ 45 đến $85\text{ N/m}^2$). Việc duy trì góc cắt trượt tối ưu $\tau \ge 30^\circ$ giúp giảm đáng kể công cản riêng và áp suất cắt tác dụng lên lưỡi dao.

Mô hình tính toán động lực học của máy dựa trên phương trình cân bằng mô men cản cắt: $$M_{ct} = N \cdot r \cdot \cos\tau \cdot (1 + f' \cdot \tan\tau)$$ Trong đó $N$ là lực cắt cần thiết (thực nghiệm xác định $N = 500\text{ N}$ đối với thân sắn đường kính 25 mm), $r$ là bán kính quay ($r = 250\text{ mm}$), $f'$ là hệ số ma sát trượt với góc ma sát $\varphi' = 30^\circ$, và $\tau = 40^\circ$ là góc cắt trượt danh định.

Đồng thời, nghiên cứu tích hợp điều kiện kẹp vật liệu của Viện sĩ Xablikov với góc kẹp $\alpha < \varphi_1 + \varphi_2$ ($\varphi_1 = 15^\circ$, $\varphi_2 = 12^\circ$), đảm bảo thân sắn không bị trượt ra ngoài vùng cắt của cụm trống nghiền đứng và tấm kê cố định.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập từ khảo sát đặc tính cơ lý sinh thái của 150 mẫu thân cây sắn già thu thập ngẫu nhiên theo phương pháp đường chéo trên đồng ruộng thuộc hai nhóm giống: thân phân nhánh và thân không phân nhánh tại vùng trồng sắn trọng điểm.

Nghiên cứu lựa chọn phương pháp phân tích giải tích cơ học kết hợp khảo nghiệm thực nghiệm trên mô hình thực tế. Lý do lựa chọn phương pháp này là vì đặc tính thân sắn đứng tự nhiên có độ nghiêng biến thiên từ $60^\circ$ đến $90^\circ$, đòi hỏi tính toán chính xác lực quán tính và vận tốc góc để tránh hiện tượng quấn thân và nghẽn rãnh máy. Hệ thống đo lường thực nghiệm sử dụng thiết bị đo lực chuyên dụng và máy kéo MTZ-80 công suất 80 mã lực tại bãi thử Khoa Cơ điện và vùng sản xuất nông nghiệp xã Sơn Lai, huyện Nho Quan trong giai đoạn 2006 đến 2010.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và khảo nghiệm thực tế đã đưa ra 4 phát hiện kỹ thuật cốt lõi:

  1. Xác lập bộ thông số động lực học và kết cấu tối ưu: Trống nghiền được cải tiến dạng trục đứng đơn, dẫn động bằng động cơ thủy lực với tốc độ quay $n = 270\text{ vòng/phút}$, vận tốc góc $\omega = 28,26\text{ rad/s}$, đường kính trống $D = 480\text{ mm}$, chiều cao răng băm $h = 9\text{ mm}$, bề rộng răng $b = 17\text{ mm}$, mang lại vận tốc dài bề mặt $V_n = 678,2\text{ cm/s}$ và vận tốc trung bình trong vùng nghiền $V_h = 339,1\text{ cm/s}$.
  2. Chất lượng băm nghiền thân cây vượt trội: Tỷ lệ thân sắn và cành lá sau khi cắt nghiền đạt kích thước nhỏ hơn 10 cm chiếm tới 82,4%, cao hơn mức yêu cầu kỹ thuật ban đầu là 80%, tạo điều kiện tối ưu cho khâu cày lật vùi phân hữu cơ.
  3. Đảm bảo chiều cao và chất lượng gốc sắn cho khâu thu hoạch: Chiều cao gốc sắn chừa lại đạt chuẩn từ 25 đến 35 cm, tỷ lệ cây bị nhổ gốc ngoài ý muốn hoặc dập nát chỉ chiếm 3,8% (thấp hơn ngưỡng tiêu chuẩn 5%), cây sắn đổ nghiêng đến $45^\circ$ vẫn được tay vơ gom gọn gàng.
  4. Cải tiến truyền động và ổn định công tác: Việc thay thế trục các-đăng bằng động cơ thủy lực giúp giảm 40% rung lắc cơ học, tăng khả năng điều chỉnh độ cao gầm linh hoạt theo luống trồng cao thấp với biên độ trượt 15 cm.

Thảo luận kết quả

Chất lượng băm nghiền tăng từ 70% ở mẫu thử nghiệm cũ lên 82,4% ở thiết kế hoàn thiện được giải thích bởi việc bố trí các tay vơ kết hợp máng gom biên dạng trơn nhẵn, ngăn chặn tình trạng thân cây bị cắt rơi tự do xuống đất trước khi đi qua vùng nghiền của tấm kê.

Dữ liệu khảo nghiệm được trực quan hóa chi tiết thông qua Bảng 4.5 và Bảng 4.6 trong luận văn, đối chiếu hiệu quả cắt băm trên ruộng sắn phân nhánh và không phân nhánh ở các cấp tốc độ di chuyển máy kéo khác nhau ($1,2\text{ m/s}$ đến $1,8\text{ m/s}$). Đồng thời, đồ thị biểu diễn mối quan hệ giữa công cắt riêng $A_r$ và góc trượt $\tau$ khẳng định rõ rệt: khi duy trì góc trượt ở mức $40^\circ$, công suất cản cắt giảm đến 28,5% so với phương pháp cắt băm góc vuông truyền thống, giảm tiêu hao nhiên liệu khoảng 1,8 lít dầu diesel/ha.

Đề xuất và khuyến nghị

  1. Chuẩn hóa quy trình chế tạo cơ khí chính xác cụm đĩa băm và máng dẫn: Tiến hành gia công tôi cứng bề mặt lưỡi cắt đạt độ cứng 45 đến 50 HRC nhằm tăng tuổi thọ làm việc lên trên 300 giờ hoạt động liên tục; hoàn thiện trong vòng 6 tháng do các cơ sở cơ khí nông nghiệp địa phương thực hiện.
  2. Tích hợp đồng bộ liên hợp máy cắt băm và đào nhổ củ trên diện rộng: Triển khai lắp đặt hoàn chỉnh cụm máy gắn trước và máy nhổ củ gắn sau trên khung máy kéo 50 đến 80 HP, đạt năng suất vận hành 0,35 đến 0,45 ha/giờ; áp dụng tại các vùng trồng sắn tập trung trong thời gian 12 tháng dưới sự hướng dẫn của Trung tâm Khuyến nông Quốc gia.
  3. Tận dụng phế phẩm thân sắn băm nhỏ làm phân bón hữu cơ sinh học: Chỉ đạo nông dân cày vùi toàn bộ 100% tàn dư thân lá đã băm nhỏ ngay sau khi nhổ củ, giúp bổ sung 15 đến 20 tấn sinh khối hữu cơ/ha và giảm 25% chi phí phân bón vô cơ cho vụ kế tiếp; giao Chi cục Trồng trọt và Bảo vệ thực vật các tỉnh giám sát.
  4. Xây dựng chính sách hỗ trợ tín dụng đầu tư cơ giới hóa nông nghiệp: Ban hành gói ưu đãi lãi suất vay vốn 0% trong 2 năm đầu cho các hợp tác xã và nông hộ mua sắm máy cơ giới liên hợp thu hoạch sắn; Bộ Nông nghiệp và Phát triển nông thôn phối hợp các ngân hàng thương mại triển khai trong giai đoạn 3 năm tới.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư cơ khí nông nghiệp và chuyên gia chế tạo máy: Tiếp cận hệ phương pháp tính toán động học, động lực học máy cắt băm trục đứng dẫn động thủy lực, công thức tính góc cắt trượt và kết cấu máng gom phục vụ thiết kế các dòng máy thu hoạch tàn dư cây trồng tương tự như ngô, mía, dứa.
  2. Học viên cao học, giảng viên và sinh viên ngành Cơ kỹ thuật: Sử dụng làm tài liệu tham khảo chuẩn mực về phương pháp nghiên cứu thực nghiệm máy nông nghiệp, cách xây dựng mô hình toán học cân bằng lực và phương pháp xử lý số liệu khảo nghiệm hiện trường.
  3. Chủ trang trại, hợp tác xã sản xuất sắn quy mô hàng hóa: Nắm bắt nguyên lý vận hành của liên hợp máy cơ giới hóa để đưa vào ứng dụng thực tiễn, giúp cắt giảm 50% đến 60% chi phí nhân công thu dọn đồng ruộng và giải phóng đất kịp thời cho mùa vụ mới.
  4. Nhà hoạch định chính sách và cán bộ quản lý khuyến nông: Tham khảo các chỉ tiêu kinh tế - kỹ thuật và mô hình liên hợp máy để xây dựng đề án phát triển cơ giới hóa đồng bộ chuỗi giá trị cây sắn phục vụ công nghiệp chế biến tinh bột và cồn sinh học Ethanol.

Câu hỏi thường gặp

Tại sao luận văn lại lựa chọn động cơ thủy lực thay cho truyền động trục các-đăng?

Động cơ thủy lực nhận năng lượng trực tiếp từ hệ thống bơm dầu của máy kéo MTZ-80/82, giúp tinh giản toàn bộ hộp giảm tốc và khớp các-đăng cồng kềnh. Giải pháp này giúp giảm 35% trọng lượng máy, hạn chế hiện tượng kẹt gãy trục khi quá tải và cho phép điều chỉnh tốc độ quay 270 vòng/phút vô cấp cực kỳ ổn định.

Chiều cao gốc sắn để lại từ 25 đến 35 cm có ý nghĩa kỹ thuật gì đối với khâu thu hoạch?

Khoảng chiều cao 25 đến 35 cm là thông số kỹ thuật bắt buộc để cơ cấu kẹp của máy đào nhổ củ đi phía sau có đủ điểm tựa bám chắc chắn. Nếu cắt quá ngắn dưới 20 cm, máy nhổ sẽ bị trượt, còn nếu để quá dài trên 40 cm, thân cây sẽ vướng vào gầm máy kéo gây ách tắc.

Máy xử lý như thế nào đối với những thân sắn bị nghiêng đổ trên đồng ruộng?

Máy được trang bị hệ thống máng gom hình phễu kết hợp các tay vơ uốn cong định hướng. Khi máy kéo di chuyển, cụm tay vơ sẽ nâng và gom các thân sắn nghiêng đổ tới góc $45^\circ$ so với phương thẳng đứng nắn thẳng vào khe cắt, đảm bảo tỷ lệ sót cây không bị cắt dưới 2%.

Việc băm nhỏ thân sắn dưới 10 cm mang lại lợi ích gì cho tầng đất canh tác?

Kích thước mảnh băm dưới 10 cm giúp máy cày lật vùi sâu vào lòng đất dễ dàng mà không bị ùn tắc trước lưỡi cày. Thân sắn nhỏ phân hủy yếm khí nhanh hơn trong 45 đến 60 ngày, chuyển hóa thành mùn hữu cơ giữ ẩm và cải tạo độ phì cho đất dốc xói mòn.

Điểm khác biệt lớn nhất giữa máy trong đề tài và các mẫu máy của Malaysia hay Trung Quốc là gì?

Máy của Malaysia bố trí đĩa cắt phía sau máy kéo khiến bánh xe đè bẹp thân sắn và làm nát gốc trước khi cắt. Thiết kế của luận văn đặt máy cắt băm phía trước và máy nhổ củ phía sau cùng một máy kéo, giúp hoàn thành đồng thời hai công đoạn chỉ trong một lượt di chuyển.

Kết luận

  • Luận văn đã giải quyết thành công bài toán cơ giới hóa đồng bộ khâu cắt băm thân cây sắn già gắn trước máy kéo kết hợp đào nhổ củ sắn phía sau.
  • Tối ưu hóa thành công các thông số kỹ thuật: vận tốc quay trống $n = 270\text{ vòng/phút}$, đường kính đĩa $480\text{ mm}$, chất lượng băm nhỏ dưới 10 cm đạt 82,4%.
  • Bảo toàn nguyên vẹn gốc sắn với chiều cao chuẩn 25 đến 35 cm, tỷ lệ dập vỡ gốc thấp dưới 3,8%, tạo điều kiện hoàn hảo cho máy nhổ củ hoạt động.
  • Đóng góp quan trọng vào kho tàng cơ sở lý thuyết cắt thái vật liệu xốp dạng thân gỗ và cung cấp giải pháp thực tế thúc đẩy sản xuất sắn bền vững.
  • Kế hoạch tiếp theo cần tập trung chuyển giao công nghệ cho các cơ sở chế tạo máy và đưa liên hợp máy vào thử nghiệm diện rộng tại các vùng nguyên liệu sắn Tây Nguyên và Đông Nam Bộ trong giai đoạn 2011-2015.
