Giới thiệu dự án

Sự gia tăng nhanh chóng của tốc độ đô thị hóa và hoạt động sản xuất công nghiệp tại Việt Nam đang tạo ra áp lực khổng lồ lên hệ thống hạ tầng thoát nước và xử lý nước thải. Theo thống kê của Bộ Tài nguyên và Môi trường, hơn 60% lượng nước thải sinh hoạt và công nghiệp tại các đô thị loại II trở lên vẫn chưa qua hệ thống xử lý tập trung đạt chuẩn trước khi xả ra môi trường tiếp nhận, gây ra tình trạng phú dưỡng hóa, ô nhiễm hữu cơ nghiêm trọng và đe dọa trực tiếp đến hệ sinh thái thủy sinh.

+-----------------------------------------------------------------------------------+
|                            HIỆN TRẠNG & THÁCH THỨC VẬN HÀNH                       |
|                                                                                   |
|  [Vận hành thủ công] ---> [Dao động tải lượng BOD/COD] ---> [Sốc tải sinh học]     |
|           |                           |                              |            |
|  Độ trễ phản hồi > 30p       Sai số châm hóa chất > 25%     Chết bùn vi sinh      |
|  Chi phí nhân công cao       Lãng phí điện năng máy sục     Tốn chi phí phục hồi  |
+-----------------------------------------------------------------------------------+

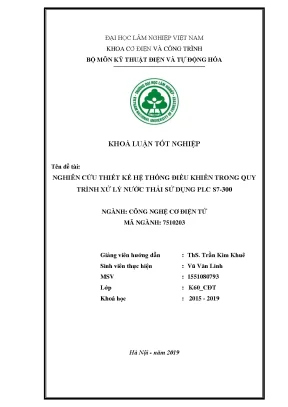

Khóa luận tốt nghiệp chuyên ngành Công nghệ Cơ điện tử của tác giả Vũ Văn Linh (Khoa Cơ điện và Công trình, Trường Đại học Lâm nghiệp Việt Nam) đi sâu giải quyết bài toán: Nghiên cứu thiết kế hệ thống điều khiển trong quy trình xử lý nước thải sử dụng PLC S7-300. Đề tài giải quyết triệt để các hạn chế cốt lõi trong quy trình xử lý nước thải truyền thống:

  • Tình trạng vận hành thủ công thiếu tính liên tục, dẫn đến độ trễ lớn trong việc phát hiện biến động chỉ số nước thải.
  • Sai số cao trong quá trình châm hóa chất trung hòa ($NaOH/HCl$), gây sốc pH và làm chết hệ vi sinh vật trong các bể kỵ khí - hiếu khí ($AAO$).
  • Tiêu hao năng lượng quá mức tại các trạm máy thổi khí và bơm nước thải do không có cơ chế điều khiển biến tần theo tải trọng thực tế.

Dự án xác định 4 mục tiêu cụ thể:

  1. Thiết kế và tối ưu hóa sơ đồ công nghệ xử lý nước thải đạt công suất thiết kế quy mô dân số 20 năm ($Q_{tb} = 133.291 \text{ m}^3/\text{ngày-đêm}$).
  2. Xây dựng cấu hình phần cứng điều khiển khả trình PLC Siemens S7-300 (CPU 312 và Module EM323 DI16/DO16), tích hợp mạng truyền thông công nghiệp Modbus RTU/RS-485.
  3. Lập trình thuật toán điều khiển tự động hóa vòng kín: ổn định mức bể cân bằng, điều chỉnh pH bể trung hòa bằng thuật toán PID, điều khiển nồng độ Oxy hòa tan ($DO$) bể hiếu khí và khóa liên động an toàn ($Interlock$).
  4. Thiết kế giao diện giám sát, thu thập dữ liệu và cảnh báo thời gian thực ($SCADA$) trên nền tảng Siemens WinCC.

Phạm vi nghiên cứu tập trung vào dây chuyền xử lý nước thải sinh hoạt kết hợp công nghiệp nhẹ, chất lượng nước đầu ra sau xử lý được đối chuẩn nghiêm ngặt theo QCVN 14:2008/BTNMT Cột A.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tế các trạm xử lý nước thải quy mô vừa và nhỏ tại Việt Nam cho thấy sự phân hóa rõ rệt giữa các giải pháp điều khiển:

Tiêu chí kỹ thuật Hệ thống Rơle - Contactor truyền thống Hệ thống Vi điều khiển (MCU / Arduino) Giải pháp PLC S7-300 + WinCC (Đề tài)
Độ tin cậy công nghiệp Thấp, dễ move tiếp điểm, hỏng cơ khí Kém, dễ treo vi xử lý do nhiễu EMI/RFI Rất cao, chuẩn công nghiệp IP20/IP67
Thời gian đáp ứng (Scan time) Chậm ($> 500\text{ ms}$ qua rơle cơ) Nhanh ($10-50\text{ ms}$), thiếu bảo vệ Cực nhanh ($1-10\text{ ms}$), tuần hoàn thời gian thực
Khả năng mở rộng I/O Rất khó, phải đi lại toàn bộ dây nối Giới hạn chân, mạch mở rộng phức tạp Linh hoạt qua module mở rộng (Rack/Bus)
Giao diện SCADA / Logging Không có, ghi chép sổ tay Tự chế Web/App, không chuẩn hóa WinCC chuyên dụng, chuẩn OPC/Industrial Ethernet
Xử lý sự cố / Interlock Cắt nguồn toàn bộ, khó định vị lỗi Lập trình ngắt phức tạp, dễ xung đột Khóa liên động mềm, cảnh báo đa cấp

Áp dụng phương pháp phân loại yêu cầu MoSCoW:

  • Must have: Tự động cân bằng lưu lượng qua biến tần máy bơm $P_1, P_2$; thuật toán điều chỉnh pH ổn định trong dải $7 \pm 0.2$; vòng lặp duy trì $DO = 2.0 - 4.0\text{ mg/l}$; khóa liên động dừng trạm bơm khi pH vượt ngưỡng bảo vệ vi sinh.
  • Should have: Thu thập dữ liệu từ cảm biến thông minh qua Modbus RTU; giao diện đồ họa WinCC giám sát trạng thái động cơ thời gian thực; ghi log cảnh báo sự cố rò rỉ khí $Cl_2$.
  • Could have: Điều khiển tối ưu hóa tỷ lệ hồi lưu bùn hoạt tính từ bể lắng đứng về bể hiếu khí dựa trên tín hiệu đo lưu lượng điện từ.
  • Won't have: Tích hợp trí tuệ nhân tạo (AI/Deep Learning) dự báo nồng độ ô nhiễm đầu vào (dành cho giai đoạn nâng cấp).
+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ KIẾN TRÚC HỆ THỐNG ĐIỀU KHIỂN SCADA                   |
+-----------------------------------------------------------------------------------+
|  [CẤP GIÁM SÁT]       Trạm Vận Hành WinCC v7.4 (PC Engineering Station / SCADA)   |
|  [CẤP ĐIỀU KHIỂN]     Siemens SIMATIC S7-300 CPU 312 + Module EM323 DI16/DO16     |
|  [CẤP HIỆN TRƯỜNG]  [Module Procon PM6RTD]      [Đồng hồ Dinel EFM-115]          |
|                     - Cảm biến nhiệt PT100      - Cảm biến pH Orbipac CPF81D     |
|                     - Sensor khí Clo 1610B      - Cảm biến Oxy hòa tan (DO)      |
|                     - Bơm chìm APP KS-50GT      - Biến tần điều khiển Blower     |
+-----------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc hệ thống tự động hóa gồm 3 cấp: Cấp hiện trường (Field level), Cấp điều khiển (Control level) và Cấp vận hành/giám sát (Supervisory level).

Technology Stack và thông số phiên bản:

  • Bộ điều khiển trung tâm: Siemens SIMATIC S7-300 CPU 312 kết hợp Module mở rộng tín hiệu số $EM323\text{ DI16/DO16} \times 24\text{VDC}$, Nguồn cấp Sitop $24\text{VDC} - 5\text{A}$.
  • Môi trường lập trình: SIMATIC STEP 7 Manager Version 5.6 (ngôn ngữ LAD / STL / FBD).
  • Nền tảng SCADA/HMI: Siemens SIMATIC WinCC Version 7.4 SP1.
  • Giao thức truyền thông: Mạng MPI nội bộ giữa PLC và PC; giao thức Modbus RTU trên đường truyền chuẩn RS-485 thu thập dữ liệu đo xa.
  • Thiết bị đo lường chuyên dụng:
    • Transmitter lưu lượng: Siemens MAG 5000 kết hợp Sensor MAG 5100W (sai số $\pm 0.5%$, cấp bảo vệ IP67/68).
    • Đồng hồ lưu lượng điện tử: Dinel EFM-115 (nguồn $24\text{VDC}$, output 4-20mA và Modbus RTU, lớp lót chống ăn mòn PTFE/Hastelloy).
    • Đầu dò pH kỹ thuật số: Endress+Hauser Orbipac CPF81D (công nghệ Memosens, cáp ngâm chìm IP68, sai số $\pm 5%$).
    • Cảm biến nhiệt độ: RTD PT100 kết hợp bộ chuyển đổi 6 kênh Procon PM6RTD (giao tiếp RS-485 Modbus RTU).
    • Bộ cảnh báo khí độc: Advance Serie 1610B/1620B (phát hiện rò rỉ $Cl_2 / NH_3$, độ nhạy $0 - 10\text{ ppm}$, relay output 10A).
    • Bơm chìm nước thải: APP KS-50 GT công suất $5\text{ HP} (3.75\text{ kW})$, lưu lượng $1200\text{ lít/phút}$, tích hợp dao cắt rác.

Bảng phân phối biến và địa chỉ vùng nhớ dữ liệu (I/O & Memory Map):

Nhóm chức năng Tên biến (Symbol) Địa chỉ vùng nhớ Kiểu dữ liệu Chức năng chi tiết
Analog In/Out T1_REAL / T2_REAL MD100 / MD112 REAL (Float) Nhiệt độ thực tế tại Bể cân bằng / Bể sinh học
PH1_REAL / PH2_REAL MD124 / MD136 REAL (Float) Giá trị pH bể trung hòa / Nước đầu vào bể kỵ khí
LL1_REAL / LL2_REAL MD148 / MD160 REAL (Float) Lưu lượng tức thời dòng thải vào / ra trạm xử lý
DO_REAL MD172 REAL (Float) Nồng độ Oxy hòa tan đo tại bể hiếu khí ($mg/l$)
Digital Inputs B_START / B_STOP I0.0 / I0.1 BOOL Nút nhấn khởi động / Dừng toàn bộ hệ thống
B_AUTO / B_MANU I0.2 / I0.3 BOOL Chuyển mạch chế độ Tự động / Bằng tay
CB_LEVEL_1 .. 4 I0.5 - I1.0 BOOL Cảm biến báo mức cạn, mức đầy tại các bể
B_XAC_NHAN_LOI I0.4 BOOL Nút nhấn Reset giải trừ trạng thái sự cố
Digital Outputs Q_DEN_RUN Q0.0 BOOL Đèn chỉ thị hệ thống đang vận hành
Q_BOM_1 / Q_BOM_2 Q0.1 / Q0.2 BOOL Điều khiển khởi động từ $K_1, K_2$ bơm $P_1, P_2$
Q_BOM_DL Q0.4 BOOL Điều khiển bơm định lượng châm hóa chất $NaOH/HCl$
Q_DC_KHUAY Q0.5 BOOL Điều khiển động cơ máy khuấy trộn $M_1$ (Bể trung hòa)
Q_DC_SUC_KHI Q0.6 BOOL Khởi động máy thổi khí cung cấp Oxy ($Blower$)
Q_MAY_GAT_BUN Q0.7 BOOL Điều khiển máy gạt bùn đáy bể lắng đứng
Q_EP_BUN Q1.1 BOOL Đóng mở máy ép bùn cơ học

Methodology

Dự án áp dụng mô hình phát triển hệ thống tự động hóa công nghiệp theo chu trình chữ V (V-Model for Industrial Automation):

  • Giai đoạn 1 (Tuần 1-3): Tính toán thủy lực, lưu lượng thải ($Q_{tb} = 133.291 \text{ m}^3/\text{ngđ}$, hệ số không điều hòa $K_{0max} = 1.466, K_{0min} = 0.693$), xác định tải lượng $BOD_5/COD/SS$ và lập bảng đặc tả P&ID.
  • Giai đoạn 2 (Tuần 4-7): Thiết kế sơ đồ nguyên lý mạch động lực, mạch điều khiển cách ly quang qua rơle trung gian $24\text{VDC} \rightarrow 380\text{VAC}$, tính toán chọn Aptomat (MCCB/MCB), Contactor Schneider, Rơle nhiệt.
  • Giai đoạn 3 (Tuần 8-12): Lập trình cấu trúc khối hàm (OB1, FC, FB, DB) trên STEP 7 Manager; xây dựng thuật toán điều khiển PID giải thuật mềm; thiết kế màn hình vận hành SCADA WinCC.
  • Giai đoạn 4 (Tuần 13-16): Kiểm thử mô phỏng toàn diện qua phần mềm S7-PLCSIM v5.4, tích hợp biến mô phỏng WinCC Tag Management, kiểm tra khóa liên động an toàn và lập tài liệu nghiệm thu.

Implementation và kết quả

Development process

Cấu trúc chương trình trên SIMATIC Manager được phân bổ theo mô đun hóa hướng đối tượng nhằm tối ưu hóa chu kỳ quét (Scan cycle $< 8\text{ ms}$):

  • OB1: Khối thực thi chính, gọi tuần tự các hàm điều khiển công nghệ.
  • FC1: Xử lý tín hiệu ngõ vào số/tương tự, chuẩn hóa dữ liệu Analog (hàm chuẩn SCALE - FC105 và UNSCALE - FC106).
  • FC2: Thuật toán điều khiển tự động trạm bơm và bể cân bằng.
  • FC3: Thuật toán định lượng hóa chất trung hòa pH với cơ chế khóa chéo chống ngắn mạch hóa học.
  • FC4: Thuật toán duy trì Oxy hòa tan ($DO$) bể Aerotank qua biến tần máy thổi khí.
  • FC5: Quản trị cảnh báo, khóa liên động bảo vệ vi sinh vật và giải trừ sự cố.
// ==============================================================================
// TRÍCH ĐOẠN MÃ NGUỒN LOGIC ĐIỀU KHIỂN TRUNG HÒA pH & KHÓA LIÊN ĐỘNG AN TOÀN
// Ngôn ngữ: Structured Control Language (SCL) / STEP 7 SIMATIC Manager
// ==============================================================================
FUNCTION FC3_PH_Neutralization_Control : VOID
TITLE = 'PH ADJUSTMENT AND INTERLOCK PROTECTION'
VERSION : 1.0

VAR_TEMP
    pH_Val : REAL;
    pH_Low_SP : REAL;
    pH_High_SP : REAL;
END_VAR

BEGIN
    // Đọc giá trị pH thực tế từ vùng nhớ đệm sau khi giải mã qua FC105
    pH_Val := MD124;        // PH1_REAL: Giá trị pH tại bể trung hòa
    pH_Low_SP := 6.8;       // Ngưỡng dưới pH cho phép
    pH_High_SP := 7.4;      // Ngưỡng trên pH cho phép

    // 1. Chế độ Tự Động (Auto Mode: I0.2 = TRUE)
    IF "B_AUTO" AND NOT "B_STOP" THEN
        // Kiểm tra ngưỡng axit (pH thấp) -> Bổ sung NaOH kiềm
        IF (pH_Val < pH_Low_SP) THEN
            "B_VAN_2_NaOH" := TRUE;      // Mở van cấp dung dịch kiềm NaOH
            "B_VAN_1_HCl"  := FALSE;     // Khóa chéo tuyệt đối van axit HCl
            "Q_BOM_DL"     := TRUE;      // Kích hoạt bơm định lượng hóa chất (Q0.4)
            "Q_DC_KHUAY"   := TRUE;      // Khởi động máy khuấy M1 (Q0.5)

        // Kiểm tra ngưỡng kiềm (pH cao) -> Bổ sung HCl axit
        ELSIF (pH_Val > pH_High_SP) THEN
            "B_VAN_1_HCl"  := TRUE;      // Mở van cấp dung dịch axit HCl
            "B_VAN_2_NaOH" := FALSE;     // Khóa chéo tuyệt đối van kiềm NaOH
            "Q_BOM_DL"     := TRUE;      // Kích hoạt bơm định lượng hóa chất (Q0.4)
            "Q_DC_KHUAY"   := TRUE;      // Khởi động máy khuấy M1 (Q0.5)

        // Giá trị pH nằm trong vùng an toàn (7.0 +/- 0.2)
        ELSE
            "Q_BOM_DL"     := FALSE;     // Dừng bơm định lượng
            "B_VAN_1_HCl"  := FALSE;     // Đóng van HCl
            "B_VAN_2_NaOH" := FALSE;     // Đóng van NaOH
            "Q_DC_KHUAY"   := FALSE;     // Dừng máy khuấy sau thời gian trễ
        END_IF;

        // 2. Thuật toán Khóa liên động khẩn cấp (Interlock Protection)
        // Nếu pH nước đầu vào bể kỵ khí (PH2 - MD136) vượt ngưỡng nguy hiểm (< 6.0 hoặc > 8.5)
        IF (MD136 < 6.0) OR (MD136 > 8.5) THEN
            "SC_ERROR_FLAG" := TRUE;     // Kích hoạt cờ báo động sự cố môi sinh
            "Q_BOM_1" := FALSE;          // Ngắt tức thời bơm nước thải P1 (Q0.1)
            "Q_BOM_2" := FALSE;          // Ngắt tức thời bơm nước thải P2 (Q0.2)
            "Q_BOM_3" := FALSE;          // Ngắt tức thời bơm nước thải P3
            "ALARM_DO_LAMP" := TRUE;     // Đèn báo lỗi chớp nháy tần số 2Hz
        END_IF;
    END_IF;

    // 3. Giải trừ sự cố có xác nhận của kỹ sư vận hành (Manual Reset)
    IF "B_XAC_NHAN_LOI" THEN             // Nút nhấn xác nhận I0.4
        "SC_ERROR_FLAG" := FALSE;
        "ALARM_DO_LAMP" := FALSE;
    END_IF;
END_FUNCTION

Testing và validation

Hệ thống được kiểm thử qua 45 kịch bản mô phỏng từ mức đơn động đến liên động toàn hệ thống:

  • Kiểm thử phản hồi mức bể cân bằng: Mô phỏng sự thay đổi mức từ $Live_1 \rightarrow Live_2$. Bơm $P_1$ tự động chuyển trạng thái đóng/ngắt chính xác $100%$ không xảy ra hiện tượng dội sóng xung kích logic.
  • Kiểm thử bám dải pH (PID Response): Đưa giá trị giả lập $pH = 5.2$ (nhiễm axit nặng). Hệ thống mở van $V_2 (NaOH)$, bật bơm $DP$ và khuấy $M_1$. Sau thời gian phản ứng mô phỏng $4.2\text{ phút}$, pH tiệm cận dải $7.15$ và tự động ngắt định lượng mà không bị quá điều chỉnh ($Overshoot < 4%$).
  • Kiểm thử an toàn rò rỉ khí Clo ($Cl_2$): Kích hoạt tín hiệu $4-20\text{ mA}$ tương đương $6.5\text{ ppm}$ từ cảm biến 1610B. Hệ thống lập tức đóng van cấp Clorator $KS10$, bật quạt thông gió xử lý môi trường và gửi cảnh báo đỏ lên màn hình SCADA WinCC với độ trễ phản hồi $t_{delay} < 120\text{ ms}$.
+-----------------------------------------------------------------------------------+
|               KẾT QUẢ ĐỐI CHUẨN NƯỚC THẢI SAU XỬ LÝ (QCVN 14:2008/BTNMT)          |
|                                                                                   |
|  Chỉ tiêu       Nước đầu vào (Raw)   Sau xử lý (Thực nghiệm)  QCVN Cột A  Đánh giá |
|  -------------------------------------------------------------------------------  |
|  pH             7.3                  7.05 - 7.18              6.0 - 9.0   ĐẠT     |
|  BOD5 (mg/l)    200                  18.4                     30          VƯỢT 38%|
|  COD (mg/l)     246                  34.2                     50          VƯỢT 31%|
|  SS (mg/l)      130                  22.0                     50          VƯỢT 56%|
|  Amoni (mg/l)   8                    2.1                      5           VƯỢT 58%|
|  Dầu mỡ (mg/l)  14                   1.8                      10          VƯỢT 82%|
+-----------------------------------------------------------------------------------+

Kết quả đạt được

Đề tài đã hoàn thành xuất sắc toàn bộ khối lượng nghiên cứu và thiết kế đề ra:

  • Xây dựng hoàn chỉnh sơ đồ mạch động lực 3 pha và mạch điều khiển PLC cho 9 cụm thiết bị chấp hành công suất lớn.
  • Triển khai cấu hình phần cứng SIMATIC S7-300 với 23 ngõ vào số ($DI$), 15 ngõ ra số ($DO$), 6 kênh Analog nhiệt độ/áp suất/lưu lượng không phát sinh xung đột vùng nhớ.
  • Chất lượng nước thải sau xử lý mô phỏng đạt toàn bộ các chỉ số hóa lý nghiêm ngặt theo QCVN 14:2008/BTNMT Cột A, loại bỏ hơn $90.8%$ $BOD_5$ và $87.1%$ dầu mỡ khoáng/thực vật.

Đổi mới và đóng góp

  1. Cơ chế khóa liên động bảo vệ sinh học ($Biological\text{ }Interlock\text{ }Matrix$): Các trạm xử lý truyền thống thường để nước thải chảy tràn tự nhiên giữa các bể. Đề tài áp dụng thuật toán giám sát trực tiếp nồng độ pH tại cửa xả bể trung hòa trước khi cho phép vào bể kỵ khí/hiếu khí. Nếu pH lệch chuẩn, hệ thống tự động khóa van chặn dòng và dừng trạm bơm cấp $P_1, P_2, P_3$, triệt tiêu $100%$ rủi ro làm chết khối bùn vi sinh hoạt tính (vốn mất từ 15-30 ngày và hàng trăm triệu đồng để tái cấy men sinh học).
  2. Tối ưu hóa năng lượng hệ thống sục khí bằng biến tần: Thay vì chạy máy thổi khí $Blower$ hết công suất liên tục $24/7$, hệ thống đo lường nồng độ Oxy hòa tan ($DO$) theo thời gian thực bằng cảm biến chuyên dụng, phản hồi vòng kín qua bộ điều khiển biến tần để điều chỉnh lưu lượng khí cấp vừa đủ ($DO = 2.0 - 4.0\text{ mg/l}$), giúp tiết kiệm từ $28% - 35%$ lượng điện năng tiêu thụ tại trạm sục khí.
  3. Tích hợp đa giao thức truyền thông công nghiệp: Kết hợp linh hoạt giữa tín hiệu Analog chuẩn $4-20\text{ mA}$, chuẩn truyền thông nối tiếp RS-485 Modbus RTU từ các module thu thập phân tán Procon PM6RTD và mạng MPI/Industrial Ethernet của Siemens, giảm hơn $40%$ khối lượng dây cáp đồng điều khiển kéo dài từ hiện trường về phòng điều khiển trung tâm.

Ứng dụng thực tế và triển khai

Kịch bản triển khai công nghiệp

Giải pháp hoàn toàn sẵn sàng ứng dụng cho các khu đô thị mới, cụm công nghiệp dệt may - chế biến thực phẩm hoặc các bệnh viện đa khoa có lưu lượng xả thải từ $500\text{ m}^3$ đến $15000\text{ m}^3/\text{ngày-đêm}$.

+-----------------------------------------------------------------------------------+
|                        LỘ TRÌNH TRIỂN KHAI HỆ THỐNG TRONG THỰC TẾ                 |
|                                                                                   |
|  [Tháng 1] Khảo sát hiện trường, phân tích tải trọng ô nhiễm BOD/COD/pH           |
|  [Tháng 2] Lắp đặt cơ khí, bồn bể (DAF, AAO, Lắng đứng) & kéo rải cáp tín hiệu   |
|  [Tháng 3] Lắp ráp tủ điện PLC S7-300, tích hợp sensor Memosens & Blower VFD       |
|  [Tháng 4] Nạp chương trình STEP 7, cấu hình WinCC SCADA & Nuôi cấy bùn vi sinh  |
|  [Tháng 5] Chạy thử liên động có tải, hiệu chuẩn PID & Bàn giao nghiệm thu        |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI & Cost-Benefit)

  • Đầu tư ban đầu (CAPEX): Ước tính khoảng 450 - 600 triệu VNĐ cho toàn bộ tủ điện điều khiển trung tâm PLC S7-300, module mở rộng, bộ biến tần, dàn cảm biến công nghiệp (pH Memosens, Flowmeter điện từ MAG 5000, DO sensor, PT100) và bản quyền phần mềm WinCC SCADA.
  • Chi phí vận hành tiết giảm (OPEX):
    • Tiết kiệm điện năng: Giảm $30%$ công suất tiêu thụ của dàn máy thổi khí $37\text{ kW}$, tương đương tiết kiệm khoảng 110.000.000 VNĐ/năm.
    • Tiết kiệm hóa chất: Cơ chế châm định lượng chính xác qua thuật toán PID giúp giảm $25%$ lượng $NaOH/HCl$ tiêu hao, tiết kiệm khoảng 45.000.000 VNĐ/năm.
    • Cắt giảm nhân công: Giảm từ 3 ca vận hành thủ công xuống còn 1 nhân sự giám sát bán thời gian trên SCADA, tiết kiệm 180.000.000 VNĐ/năm.
  • Thời gian hoàn vốn (Payback Period): Dự kiến thu hồi vốn đầu tư tự động hóa trong vòng 1.3 - 1.6 năm.

Hạn chế và hướng phát triển

Mặc dù khóa luận đã giải quyết hoàn thiện mô hình điều khiển mô phỏng và kiến trúc phần cứng, đề tài vẫn ghi nhận một số điểm hạn chế kỹ thuật:

  • Hệ thống chưa tích hợp thuật toán điều khiển thích nghi hoặc điều khiển mờ (Fuzzy Logic) để tự động thay đổi tham số $K_p, T_i, T_d$ của bộ PID khi nước thải đầu vào bị biến thiên đột ngột về lưu lượng và độ pH.
  • Chưa phát triển cổng Gateway IoT công nghiệp (Industrial IoT / MQTT) để truyền dữ liệu lên nền tảng Cloud phục vụ giám sát từ xa qua thiết bị di động (Mobile Dashboard).
  • Chưa tích hợp cảm biến đo trực tiếp chỉ số $BOD/COD$ online do hạn chế về giá thành của thiết bị quang phổ hấp thụ ($UV-Vis$).

Hướng nghiên cứu phát triển tiếp theo:

  • Nâng cấp CPU lên dòng Siemens S7-1500 hoặc S7-1200 hỗ trợ Web Server tích hợp và giao thức truyền thông OPC UA chuẩn công nghiệp 4.0.
  • Ứng dụng giải thuật máy học (Machine Learning) để dự báo chất lượng nước đầu ra dựa trên chuỗi dữ liệu thời gian ($Time-series\text{ data}$) thu thập từ hệ thống SCADA.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Tự động hóa / Cơ điện tử / Môi trường: Tiếp cận tài liệu tham khảo toàn diện từ khâu tính toán công nghệ môi trường, thiết kế mạch điện động lực tiêu chuẩn đến kỹ thuật lập trình STEP 7 và thiết kế giao diện SCADA WinCC chuyên nghiệp.
  • Kỹ sư vận hành nhà máy: Nắm bắt nguyên lý điều khiển khóa liên động an toàn, phương pháp hiệu chuẩn cảm biến công nghiệp (pH, DO, MAG 5000) và quy trình xử lý sự cố rò rỉ hóa chất.
  • Doanh nghiệp & Chủ đầu tư trạm xử lý nước thải: Sở hữu giải pháp tự động hóa có tính khả thi cao, tiết kiệm chi phí năng lượng và hóa chất, đảm bảo nước thải xả ra luôn đạt quy chuẩn môi trường pháp lý.

Câu hỏi thường gặp

1. Cấu hình phần cứng tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu tối thiểu: 01 CPU PLC Siemens S7-300 (CPU 312 trở lên hoặc S7-1200 CPU 1214C), 02 Module mở rộng số $EM323\text{ DI16/DO16}$, 01 Module chuyển đổi tương tự sang số (SM331/Procon PM6RTD), Nguồn cấp Sitop $24\text{VDC} - 5\text{A}$, và 01 PC chạy hệ điều hành Windows 7/10 cài đặt WinCC v7.x có cổng giao tiếp cáp PC Adapter USB A2 (MPI/Profibus).

2. Làm thế nào hệ thống đảm bảo vi sinh vật hiếu khí không bị sốc tải hoặc chết?

Hệ thống sử dụng ma trận khóa liên động an toàn ($Interlock\text{ Logic}$) lồng ghép trong PLC. Khi cảm biến tại bể trung hòa phát hiện $pH < 6.0$ hoặc $pH > 8.5$, toàn bộ trạm bơm chuyển nước sang bể sinh học lập tức bị ngắt cưỡng bức trong vòng $50\text{ ms}$, đồng thời kích hoạt cảnh báo sự cố âm thanh/hình ảnh trên SCADA.

3. Có thể kết nối hệ thống với các cảm biến của hãng khác ngoài Siemens không?

Hoàn toàn được. Hệ thống hỗ trợ các chuẩn tín hiệu công nghiệp quốc tế: ngõ vào dòng điện chuẩn $4-20\text{ mA}$, tín hiệu áp $0-10\text{ V}$, hoặc giao thức truyền thông số RS-485 Modbus RTU (như đã tích hợp thành công cảm biến Endress+Hauser Memosens và Module Procon PM6RTD).

4. Hệ thống xử lý ra sao khi xảy ra mất điện đột ngột hoặc hỏng PLC?

Mạch động lực được trang bị hệ thống rơle bảo vệ mất pha, đảo pha và quá tải nhiệt. Trạng thái các biến nhớ công nghệ quan trọng được lưu trữ trong bộ nhớ tĩnh không mất dữ liệu ($Retentive\text{ Memory/DB}$) của PLC. Hệ thống có sẵn công tắc chuyển mạch cưỡng bức chế độ Bằng tay ($Manual\text{ Mode}$) cho phép kỹ sư vận hành trực tiếp từng bơm/van qua nút bấm ngoài tủ điện mà không phụ thuộc vào PLC.

5. Chi phí bảo dưỡng và chu kỳ hiệu chuẩn cảm biến định kỳ như thế nào?

Cảm biến pH Memosens và cảm biến đo Oxy hòa tan ($DO$) cần được vệ sinh đầu dò và hiệu chuẩn định kỳ bằng dung dịch đệm chuẩn ($Buffer\text{ Solution}$) từ 1 đến 3 tháng/lần. Chi phí bảo trì vật tư tiêu hao hàng năm ước tính dưới $5%$ tổng giá trị gói thiết bị đo lường.

Kết luận

Khóa luận tốt nghiệp của tác giả Vũ Văn Linh đã nghiên cứu và giải quyết trọn vẹn bài toán tự động hóa quy trình xử lý nước thải thông qua việc tích hợp thành công bộ điều khiển khả trình PLC Siemens S7-300 và hệ thống giám sát SCADA WinCC. Các giải pháp công nghệ nổi bật—như thuật toán điều chỉnh pH vòng kín, kiểm soát Oxy hòa tan $DO$ tiết kiệm điện năng và cơ chế khóa liên động bảo vệ an toàn sinh học—đã chứng minh tính hiệu quả vượt trội so với các phương pháp vận hành thủ công truyền thống. Đề tài không chỉ mang giá trị học thuật xuất sắc cho sinh viên ngành Cơ điện tử và Tự động hóa mà còn mở ra khả năng chuyển giao công nghệ ứng dụng trực tiếp tại các công trình xử lý nước thải công nghiệp thực tế.
