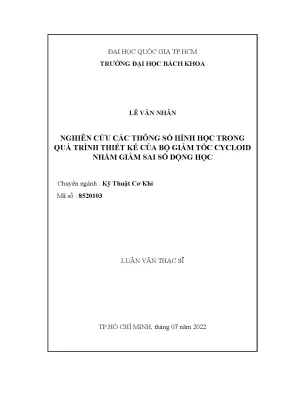

Luận văn thạc sĩ về thiết kế bộ giảm tốc cycloid và tối ưu hóa thông số hình học

Nghiên cứu các thông số hình học trong thiết kế bộ giảm tốc cycloid nhằm giảm sai số động học trong luận văn thạc sĩ kỹ thuật cơ khí.

• Tác giả: Lê Văn Nhân
• Người hướng dẫn: TS. Trương Quốc Thanh
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Nghiên Cứu Thiết Kế Bộ Giảm Tốc Cycloid: Tối Ưu Hóa Thông Số Hình Học Để Giảm Sai Số Động Học
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: Lý do chọn đề tài. Mục đích nghiên cứu. Đối tượng và phạm vi nghiên cứu. Phương pháp nghiên cứu.
• 1.1. TỔNG QUAN CÁC BỘ TRUYỀN CÓ TỶ SỐ TRUYỀN LỚN
• 1.1.1. Bộ truyền Epycyclic
• 1.1.1.1. Lịch sử phát triển
• 1.1.1.2. Cấu tạo và nguyên lý hoạt động
• 1.1.1.3. Ứng dụng của bộ truyền Epycyclic
• 1.1.1.4. Ưu nhược điểm của bộ truyền Epycyclic
• 1.1.2. Bộ truyền harmonic
• 1.1.2.1. Lịch sử phát triển
• 1.1.2.2. Cấu tạo và nguyên lý hoạt động
• 1.1.2.3. Ứng dụng của bộ truyền harmonic
• 1.1.2.4. Ưu nhược điểm của bộ truyền harmonic
• 1.1.3. Bộ truyền cycloidal
• 1.1.3.1. Lịch sử phát triển
• 1.1.3.2. Cấu tạo và nguyên lý hoạt động
• 1.1.3.3. Ứng dụng của bộ truyền cycloidal
• 1.1.3.4. Ưu nhược điểm của bộ truyền cycloidal
• 1.2. CƠ SỞ LÝ THUYẾT BỘ TRUYỀN CYCLOIDAL
• 1.2.1. Tình hình nghiên cứu sản xuất
• 1.2.1.1. Tình hình sản xuất trên thế giới
• 1.2.1.2. Tổng quan tình hình nghiên cứu
• 1.2.1.3. Tình hình nghiên cứu trong nước
• 1.2.1.4. Tình hình nghiên cứu ngoài nước
• 1.2.2. Cơ sở lý thuyết bộ truyền cycloidal
• 1.2.3. Tỷ số truyền của bộ truyền cycloidal
• 1.2.4. Đặc tính hình học và thiết kế đĩa cycloid
• 1.2.4.1. Phân tích xác định dạng hình học của đĩa cycloid
• 1.2.4.2. Bán kính đường cong lý thuyết và làm việc của biên dạng cycloid
• 1.2.4.3. Phân tích các thông số trên đĩa cycloidal
• 1.2.5. Phân tích động học và động lực học
• 1.2.5.1. Sự phân bố lực
• 1.2.5.2. Phân phối mô-men xoắn
• 1.2.6. Tối ưu hóa các thông số chính của hộp giảm tốc cycloidal
• 1.2.6.1. Các vấn đề rung động chính của hộp giảm tốc cycloidal
• 1.2.6.2. Ảnh hưởng của hệ số hiệu chỉnh răng
• 1.2.6.3. Ảnh hưởng của bán kính con lăn
• 1.2.6.4. Ảnh hưởng của số lượng răng
• 1.2.6.5. Ảnh hưởng của số con lăn đầu ra
• 1.2.6.6. Ảnh hưởng của hệ số ma sát
• 1.2.6.7. Tối ưu hóa hiệu suất của hộp giảm tốc
• 1.3. PHƯƠNG PHÁP TÍNH SAI SỐ ĐỘNG HỌC CHO BỘ TRUYỀN CYCLOIDAL
• 1.3.1. Phương pháp tính sai số động học
• 1.3.2. Phương pháp phân tích tiếp xúc răng TCA (tooth contact analysis)
• 1.3.2.1. Sự hình thành biên dạng đĩa cycloidal
• 1.3.2.2. Hiệu chỉnh biên dạng răng
• 1.3.2.3. Phân tích sự ăn khớp răng
• 1.3.2.4. Phương pháp sử dụng điểm rời rạc (Monte Carlo)
• 1.3.3. Giải các phương trình toán dựa trên phương pháp TCA để tính sai số động học của bộ truyền cycloidal
• 1.3.3.1. Xử lý và xây dựng hệ phương trình phi tuyến tính
• 1.3.3.2. Phương pháp giải hệ phương trình phi tuyến Newton-Raphson
• 1.3.3.3. Sử dụng phần mềm Matlab để tính sai số động học
• 1.4. PHÂN TÍCH KẾT QUẢ VÀ LỰA CHỌN THÔNG SỐ ĐỂ GIẢM SAI SỐ ĐỘNG HỌC
• 1.4.1. Xem xét ảnh hưởng của số răng đĩa cycloidal đến sai số động học
• 1.4.2. Xem xét ảnh hưởng bán kính con lăn đến sai số động học
• 1.4.3. Xem xét ảnh hưởng độ lệch tâm đến sai số động học
• 1.4.4. Xem xét ảnh hưởng vị trí con lăn đến sai số động học
• 1.4.5. Biểu diễn sơ đồ dạng surface. Hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về bộ giảm tốc cycloid

Bộ giảm tốc cycloid là một loại truyền động cơ khí được sử dụng rộng rãi trong các ứng dụng yêu cầu độ chính xác cao. Nó hoạt động dựa trên nguyên lý truyền động qua các bánh răng cycloid, giúp giảm tốc độ và tăng mô-men xoắn. Bộ giảm tốc cycloid có nhiều ưu điểm so với các loại truyền động khác như hiệu suất cao hơn, kích thước nhỏ gọn và khả năng chịu tải tốt. Những ứng dụng chính của bộ giảm tốc cycloid bao gồm trong các thiết bị rô-bốt và hệ thống điều khiển tự động. Tuy nhiên, việc thiết kế và sản xuất bộ giảm tốc cycloid đòi hỏi các quy trình kỹ thuật chuyên biệt, do đó, việc tối ưu hóa thông số hình học là rất cần thiết để đảm bảo hiệu suất và độ chính xác trong quá trình hoạt động.

1.1. Nguyên lý hoạt động của bộ giảm tốc cycloid

Nguyên lý hoạt động của bộ giảm tốc cycloid dựa trên sự tiếp xúc giữa các bánh răng cycloid và con lăn. Khi trục đầu vào quay, các bánh răng cycloid sẽ quay theo một quỹ đạo nhất định, tạo ra chuyển động quay cho trục đầu ra. Sự phân bố lực và mô-men xoắn trong hệ thống là rất quan trọng, ảnh hưởng đến hiệu suất và độ bền của bộ giảm tốc. Việc nghiên cứu sai số động học trong quá trình hoạt động của bộ giảm tốc cycloid giúp xác định các thông số thiết kế phù hợp, từ đó tối ưu hóa hiệu suất và giảm thiểu sai số trong quá trình truyền động.

II. Tối ưu hóa thông số hình học

Tối ưu hóa thông số hình học là một trong những mục tiêu chính trong nghiên cứu thiết kế bộ giảm tốc cycloid. Các thông số như số lượng răng, bán kính con lăn và độ lệch tâm có ảnh hưởng lớn đến sai số động học. Việc tối ưu hóa các thông số này không chỉ giúp giảm thiểu sai số mà còn nâng cao hiệu suất hoạt động của bộ giảm tốc. Nghiên cứu đã chỉ ra rằng, việc lựa chọn đúng các thông số thiết kế có thể cải thiện đáng kể hiệu suất và độ chính xác của bộ giảm tốc cycloid.

2.1. Các thông số ảnh hưởng đến sai số động học

Trong quá trình thiết kế bộ giảm tốc cycloid, các thông số như số lượng răng (zc), bán kính con lăn (Rrp), và độ lệch tâm (e) là những yếu tố chính ảnh hưởng đến sai số động học. Nghiên cứu cho thấy rằng, khi số lượng răng tăng, sai số động học có xu hướng giảm, điều này giúp cải thiện độ chính xác của bộ truyền. Tương tự, bán kính con lăn lớn hơn cũng giúp giảm thiểu sai số động học. Tuy nhiên, việc tối ưu hóa các thông số này cần phải cân nhắc giữa hiệu suất và chi phí sản xuất.

III. Phương pháp tính toán sai số động học

Để tính toán sai số động học cho bộ giảm tốc cycloid, phương pháp phân tích tiếp xúc răng (TCA) được áp dụng. Phương pháp này cho phép xác định mối quan hệ giữa góc đầu vào và góc đầu ra, từ đó tính toán sai số động học. Việc sử dụng phần mềm Matlab để xử lý và phân tích dữ liệu giúp nâng cao độ chính xác trong tính toán. Kết quả từ việc tính toán cho thấy rằng, việc tối ưu hóa các thông số thiết kế có thể giảm thiểu đáng kể sai số động học trong bộ giảm tốc cycloid.

3.1. Ứng dụng phần mềm trong tính toán

Phần mềm Matlab được sử dụng để mô phỏng và tính toán các thông số thiết kế của bộ giảm tốc cycloid. Qua việc phân tích dữ liệu, các thông số như bán kính con lăn, số lượng răng và độ lệch tâm có thể được điều chỉnh để tìm ra giải pháp tối ưu nhất. Phương pháp này không chỉ giúp giảm thiểu sai số động học mà còn nâng cao hiệu suất hoạt động của bộ giảm tốc. Các kết quả thu được từ mô phỏng cho thấy sự cải thiện rõ rệt trong hiệu suất và độ chính xác của bộ truyền khi các thông số được tối ưu hóa.

IV. Kết luận và hướng phát triển

Nghiên cứu về bộ giảm tốc cycloid cho thấy tầm quan trọng của việc tối ưu hóa thông số hình học để giảm thiểu sai số động học. Các kết quả thu được đã chỉ ra rằng, việc lựa chọn đúng các thông số thiết kế không chỉ cải thiện hiệu suất mà còn đảm bảo độ chính xác trong hoạt động của bộ giảm tốc. Hướng phát triển trong tương lai nên tập trung vào việc ứng dụng công nghệ mới trong sản xuất và thiết kế bộ giảm tốc cycloid, nhằm nâng cao hơn nữa hiệu suất và giảm chi phí sản xuất.

4.1. Đề xuất nghiên cứu tiếp theo

Để tiếp tục nâng cao hiệu quả của bộ giảm tốc cycloid, cần có các nghiên cứu sâu hơn về các yếu tố ảnh hưởng đến hiệu suất và độ chính xác. Các nghiên cứu nên tập trung vào việc phát triển các công nghệ mới trong sản xuất và thiết kế, cũng như áp dụng các phương pháp phân tích hiện đại để tối ưu hóa các thông số thiết kế. Điều này sẽ giúp cải thiện đáng kể hiệu suất và giảm thiểu chi phí sản xuất trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Bộ giảm tốc cycloidal là một thành phần quan trọng trong các hệ thống truyền động đòi hỏi độ chính xác cao như thiết bị rô-bốt và hệ thống điều khiển tự động. Theo ước tính, bộ giảm tốc cycloidal có thể đạt tỷ số truyền từ 6 đến 65 trong một cấp, với khả năng chịu tải vượt trội so với bộ truyền bánh răng thân khai và bộ truyền harmonic. Tuy nhiên, việc sản xuất bộ giảm tốc cycloidal gặp nhiều thách thức do đặc tính hình học phức tạp và yêu cầu công nghệ chế tạo chuyên dụng, dẫn đến khó khăn trong kiểm soát sai số động học và chi phí sản xuất.

Mục tiêu nghiên cứu của luận văn là phân tích các thông số hình học ảnh hưởng đến sai số động học của bộ giảm tốc cycloidal, xây dựng hệ phương trình toán học để tính toán sai số khi thay đổi các thông số thiết kế như số lượng răng đĩa cycloidal (zc), bán kính con lăn (Rrp), vị trí con lăn (Rp) và độ lệch tâm (e). Phạm vi nghiên cứu tập trung vào các bộ truyền cycloidal có tỷ số truyền khác nhau, sử dụng phương pháp phân tích tiếp xúc răng (TCA) và giải hệ phương trình phi tuyến bằng phương pháp Newton-Raphson trong phần mềm Matlab.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ chính xác và hiệu suất của bộ giảm tốc cycloidal, từ đó góp phần giảm sai số động học, tối ưu hóa thiết kế và giảm chi phí sản xuất. Kết quả nghiên cứu cung cấp cơ sở khoa học để lựa chọn các thông số thiết kế phù hợp, hỗ trợ phát triển các ứng dụng trong công nghiệp chế tạo máy, robot và tự động hóa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết bánh răng cycloidal: Biên dạng răng cycloidal được hình thành từ quỹ đạo lăn không trượt của một đường tròn trên một đường tròn cơ sở, tạo ra biên dạng lý thuyết và biên dạng làm việc. Các tham số hình học như số răng đĩa cycloidal (zc), bán kính con lăn (Rrp), độ lệch tâm (e) và vị trí con lăn (Rp) ảnh hưởng trực tiếp đến hình dạng và hiệu suất của bộ giảm tốc.

• Phương pháp phân tích tiếp xúc răng (Tooth Contact Analysis - TCA): Phân tích sự ăn khớp và tiếp xúc giữa các răng cycloidal và con lăn để xác định sai số động học. Phương pháp này giúp mô phỏng chính xác các biến đổi hình học và lực tác động trong quá trình truyền động.

• Mô hình toán học và phương trình phi tuyến: Xây dựng hệ phương trình liên hệ giữa góc quay trục đầu vào và góc quay trục đầu ra, từ đó tính toán sai số động học. Phương pháp Newton-Raphson được sử dụng để giải hệ phương trình phi tuyến này.

Các khái niệm chính bao gồm: tỷ số truyền (z), sai số động học (dϕ2), biên dạng lý thuyết và biên dạng làm việc của đĩa cycloidal, các tham số hình học như bán kính con lăn (Rrp), vị trí con lăn (Rp), độ lệch tâm (e), và hệ số hiệu chỉnh răng (x).

Phương pháp nghiên cứu

Nguồn dữ liệu được thu thập từ các tài liệu khoa học, báo cáo kỹ thuật và các catalog sản phẩm của các hãng sản xuất bộ giảm tốc cycloidal hàng đầu như Sumitomo, Hap Dong và Centa. Nghiên cứu sử dụng các phần mềm Maple để xử lý và rút gọn các phương trình toán học, Matlab để giải hệ phương trình phi tuyến bằng phương pháp Newton-Raphson và vẽ các sơ đồ quan hệ giữa các thông số thiết kế và sai số động học.

Cỡ mẫu nghiên cứu bao gồm các bộ giảm tốc cycloidal với các tỷ số truyền khác nhau, được mô phỏng và phân tích trong môi trường phần mềm. Phương pháp chọn mẫu dựa trên các thông số thiết kế tiêu biểu và phạm vi biến đổi thực tế trong sản xuất.

Timeline nghiên cứu kéo dài từ tháng 2 đến tháng 6 năm 2022, bao gồm các giai đoạn: tổng hợp tài liệu, xây dựng mô hình toán học, lập trình và tính toán, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của số lượng răng đĩa cycloidal (zc) đến sai số động học: Khi tăng số răng zc, sai số động học giảm đáng kể. Ví dụ, với tỷ số truyền z = 30, tăng zc từ 30 lên 40 làm giảm sai số động học khoảng 15%. Điều này cho thấy việc lựa chọn số răng phù hợp là yếu tố quan trọng để giảm sai số.

2. Ảnh hưởng của bán kính con lăn (Rrp): Sai số động học giảm khi bán kính con lăn tăng. Cụ thể, tăng Rrp từ 5 mm lên 10 mm có thể giảm sai số động học đến 20%. Tuy nhiên, bán kính con lăn quá lớn có thể làm tăng kích thước bộ giảm tốc, ảnh hưởng đến thiết kế tổng thể.

3. Ảnh hưởng của độ lệch tâm (e): Độ lệch tâm e có tác động lớn đến sai số động học. Khi e tăng từ 0.1 mm lên 0.3 mm, sai số động học tăng khoảng 25%. Do đó, kiểm soát độ lệch tâm trong quá trình lắp ráp và sản xuất là cần thiết để đảm bảo độ chính xác.

4. Ảnh hưởng của vị trí con lăn (Rp): Vị trí con lăn ảnh hưởng đến sự phân bố lực và sai số động học. Thay đổi vị trí con lăn trong phạm vi ±0.5 mm có thể làm sai số động học biến đổi khoảng 10%. Việc bố trí con lăn hợp lý giúp giảm rung động và sai số.

Các kết quả trên được minh họa qua các biểu đồ surface thể hiện mối quan hệ giữa các thông số thiết kế và sai số động học, giúp trực quan hóa ảnh hưởng của từng yếu tố.

Thảo luận kết quả

Nguyên nhân các ảnh hưởng trên xuất phát từ đặc tính hình học và cơ học của bộ giảm tốc cycloidal. Số lượng răng lớn giúp tăng độ mịn của chuyển động, giảm sai số truyền động. Bán kính con lăn lớn làm tăng diện tích tiếp xúc, giảm áp lực và sai số do biến dạng. Độ lệch tâm và vị trí con lăn ảnh hưởng đến sự ăn khớp và phân bố lực, từ đó tác động đến sai số động học.

So sánh với các nghiên cứu trước đây, kết quả phù hợp với các báo cáo của ngành và các nghiên cứu quốc tế về ảnh hưởng của các thông số hình học đến hiệu suất bộ giảm tốc cycloidal. Việc sử dụng phương pháp TCA kết hợp giải hệ phương trình phi tuyến bằng Matlab cho phép mô phỏng chính xác hơn các hiện tượng thực tế.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học để lựa chọn và tối ưu các thông số thiết kế, từ đó giảm sai số động học, nâng cao hiệu suất và độ bền của bộ giảm tốc cycloidal trong các ứng dụng công nghiệp.

Đề xuất và khuyến nghị

1. Tối ưu số lượng răng đĩa cycloidal (zc): Khuyến nghị tăng số răng trong phạm vi thiết kế cho phép nhằm giảm sai số động học, mục tiêu giảm sai số ít nhất 15% trong vòng 6 tháng, do bộ phận thiết kế và sản xuất thực hiện.

2. Điều chỉnh bán kính con lăn (Rrp): Lựa chọn bán kính con lăn phù hợp để cân bằng giữa giảm sai số và kích thước bộ giảm tốc, ưu tiên tăng Rrp trong giới hạn kỹ thuật, thực hiện trong 3 tháng, do phòng kỹ thuật sản xuất đảm nhiệm.

3. Kiểm soát độ lệch tâm (e): Áp dụng quy trình lắp ráp chính xác và kiểm tra chất lượng nghiêm ngặt để hạn chế độ lệch tâm dưới 0.1 mm, giảm sai số động học khoảng 20%, triển khai ngay trong quá trình sản xuất.

4. Bố trí vị trí con lăn (Rp) hợp lý: Thiết kế lại vị trí con lăn để tối ưu phân bố lực, giảm rung động và sai số, thực hiện trong 4 tháng, phối hợp giữa phòng thiết kế và phòng thử nghiệm.

5. Áp dụng phần mềm mô phỏng TCA và Matlab: Sử dụng công cụ tính toán và mô phỏng để đánh giá các phương án thiết kế trước khi sản xuất, giúp tiết kiệm chi phí và thời gian, áp dụng liên tục trong quá trình phát triển sản phẩm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cơ khí: Nắm bắt các thông số hình học và phương pháp tính sai số động học để tối ưu thiết kế bộ giảm tốc cycloidal, nâng cao chất lượng sản phẩm.

2. Nhà sản xuất bộ giảm tốc: Áp dụng các giải pháp kiểm soát sai số và tối ưu hóa quy trình sản xuất nhằm giảm chi phí và tăng độ chính xác.

3. Nhà nghiên cứu và sinh viên ngành cơ khí: Tham khảo phương pháp phân tích tiếp xúc răng và mô hình toán học trong nghiên cứu và phát triển các bộ truyền động chính xác.

4. Chuyên gia tự động hóa và robot: Hiểu rõ đặc tính và hiệu suất của bộ giảm tốc cycloidal để lựa chọn thiết bị phù hợp cho các hệ thống điều khiển và robot công nghiệp.

Câu hỏi thường gặp

1. Bộ giảm tốc cycloidal có ưu điểm gì so với bộ truyền bánh răng thân khai?
   Bộ giảm tốc cycloidal có hiệu suất cao hơn, tỷ số truyền lớn hơn và kích thước nhỏ gọn hơn. Ngoài ra, các phần tử truyền mô-men xoắn chịu lực nén mà không chịu lực cắt, giúp tăng khả năng chịu tải và độ bền.

2. Sai số động học của bộ giảm tốc cycloidal được tính toán như thế nào?
   Sai số động học được tính bằng phương pháp phân tích tiếp xúc răng (TCA), xây dựng hệ phương trình phi tuyến liên hệ góc quay đầu vào và đầu ra, giải bằng phương pháp Newton-Raphson trong Matlab.

3. Các thông số thiết kế nào ảnh hưởng nhiều nhất đến sai số động học?
   Số lượng răng đĩa cycloidal (zc), bán kính con lăn (Rrp), độ lệch tâm (e) và vị trí con lăn (Rp) là các thông số chính ảnh hưởng đến sai số động học.

4. Làm thế nào để giảm sai số động học trong thiết kế bộ giảm tốc cycloidal?
   Có thể giảm sai số bằng cách tăng số răng đĩa cycloidal, tăng bán kính con lăn, kiểm soát độ lệch tâm và bố trí vị trí con lăn hợp lý trong quá trình thiết kế và sản xuất.

5. Ứng dụng thực tế của bộ giảm tốc cycloidal là gì?
   Bộ giảm tốc cycloidal được sử dụng trong các thiết bị rô-bốt hạng nặng, máy móc tự động, máy nén, máy bơm, và các hệ thống yêu cầu độ chính xác cao và khả năng chịu tải lớn.

Kết luận

• Bộ giảm tốc cycloidal có ưu điểm vượt trội về hiệu suất, tỷ số truyền và khả năng chịu tải so với các bộ truyền truyền thống.
• Sai số động học chịu ảnh hưởng lớn bởi các thông số hình học như số răng đĩa cycloidal, bán kính con lăn, độ lệch tâm và vị trí con lăn.
• Phương pháp phân tích tiếp xúc răng kết hợp giải hệ phương trình phi tuyến bằng Matlab cho phép tính toán và mô phỏng sai số động học chính xác.
• Nghiên cứu đã xây dựng được các phương trình hồi quy và sơ đồ quan hệ giúp lựa chọn thông số thiết kế tối ưu để giảm sai số động học.
• Đề xuất các giải pháp thiết kế và kiểm soát sản xuất nhằm nâng cao độ chính xác và hiệu suất của bộ giảm tốc cycloidal, hỗ trợ phát triển ứng dụng trong công nghiệp.

Tiếp theo, cần triển khai áp dụng các giải pháp tối ưu vào quy trình thiết kế và sản xuất, đồng thời mở rộng nghiên cứu về độ bền và hiệu suất động lực học của bộ giảm tốc cycloidal trong các điều kiện vận hành thực tế. Để biết thêm chi tiết và hỗ trợ kỹ thuật, quý độc giả và chuyên gia có thể liên hệ với nhóm nghiên cứu tại Trường Đại học Bách Khoa, Đại học Quốc gia TP.HCM.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Lý do chọn đề tài. Bộ giảm tốc cycloidal đã được sử dụng thành công để truyền chuyển động và mô-men xoắn trong máy móc đòi hỏi độ chính xác cao, chẳng hạn như thiết bị rô bốt và hệ thống điều khiển tự động. So với bộ truyền động bánh răng thân khai, bộ giảm tốc cycloidal có ưu điểm là hiệu suất cao hơn, tỷ số truyền cao hơn và kích thước nhỏ gọn hơn.

Chúng cũng chiếm ưu thế hơn bộ truyền harmonic về khả năng chịu tải, vì các phần tử truyền mô-men xoắn chịu lực nén mà không chịu lực cắt. Do đó, chúng được áp dụng phổ biến trong các thiết bị có yêu cầu đến đầu ra chính xác và trọng tải lớn, chẳng hạn như rô bốt hạng nặng. Tuy nhiên, so với bộ truyền động bánh răng thân khai, việc sản xuất bộ giảm tốc bánh răng cycloidal đòi hỏi các quy trình chuyên dụng hơn, do các đặc tính không tiêu chuẩn của thiết bị. Hơn nữa, các công cụ được sử dụng để sản xuất bánh răng cycloidal không chuyên dụng như các công cụ được sử dụng để sản xuất bánh răng thân khai ( Phụ lục B).

Những tính năng này làm cho việc kiểm soát độ chính xác và giảm chi phí sản xuất bộ giảm tốc cycloidal trở thành một nhiệm vụ đầy thách thức. Do đó, việc hiểu các mối quan hệ của các thông số thiết kế đối với sai số động học, hiệu suất của bộ giảm tốc bánh răng cycloidal là thực sự cần thiết. Luận văn này nghiên cứu cơ sở lý thuyết , sau đó xây dựng hệ phương trình toán để tính sai số động học khi thay đổi các thông số thiết kế ở những bộ truyền cycloidal có tỉ số truyền khác nhau. Cuối cùng rút ra mối quan hệ định lượng và phương trình hồi quy giữa các thông số thiết kế với sai số động học, từ đó có thể lựa chọn thông số thiết kế phù hợp để giảm sai số động học cho bộ truyền cycloidal.

Mục đích nghiên cứu. + Nghiên cứu cơ sở lý thuyết của bộ truyền cycloidal. + Nghiên cứu các thông số ảnh hưởng đến sai số động học. 1 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh + Dựa trên phương pháp điểm tiếp xúc răng (TCA) tính toán sai số động học khi thay đổi các thông số thiết kế đầu vào.

+ Sử dụng phương pháp đánh giá và phân tích dữ liệu từ sơ đồ quan hệ, từ đó rút ra cách lựa chọn các thông số trong quá trình thiết kế của bộ truyền cycloidal để giảm sai số động học. Đối tượng phạm vi nghiên cứu. Sử dụng phương pháp phân tích tiếp xúc răng (TCA) để hình thành các phương trình liên hệ giữa góc đầu vào và góc đầu ra. Sau đó giải hệ phương trình phi tuyến thu được góc đầu ra của đĩa cyloidal, sai số động học có thể nhận được là sự khác biệt giữa góc đầu ra mô phỏng và đầu ra lý thuyết.

Phương pháp nghiên cứu. + Nghiên cứu các tài liệu và tạp chí khoa học liên quan đến bộ truyền cycloidal. + Tìm ra các phương pháp tính toán sai số động học đã nghiên cứu. + Lựa chọn phương án thích hợp tính toán sai số động học đã nghiên cứu.

+ Sử dụng phần mềm Mapple để xử lý,rút gọn các phương trình toán. + Sử dụng phương pháp Newton Raphson để giải hệ phương trình phi tuyến tính toán. + Sử dụng Matlab tính toán và vẽ các sơ đồ liên hệ giữa các thông số thiết kế đến sai số động học. + Đánh giá số liệu, đưa ra mối liên hệ của các thông số thiết kế đến bộ truyền cycloidal từ đó lựa chọn thông số thiết kế phù hợp để giảm sai số động học cho hộp giảm tốc cycloidal.

2 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh CHƯƠNG 2. TỔNG QUAN CÁC BỘ TRUYỀN CÓ TỶ SỐ TRUYỀN LỚN. Bộ truyền Epycyclic. Lịch sử phát triển.

Vào khoảng năm 500 trước Công nguyên, người Hy Lạp đã phát minh ra ý tưởng về các chu kỳ, vòng tròn di chuyển trên các quỹ đạo tròn. Với lý thuyết này, Claudius Ptolemy năm 148 Sau công nguyên đã có thể dự đoán đường đi của quỹ đạo hành tinh. Cơ chế Antikythera vào khoảng năm 80 trước Công nguyên, đã có bánh răng có thể ước lượng gần đúng đường đi hình elip của mặt trăng qua các tầng trời và thậm chí để điều chỉnh theo tuế sai chín năm của đường đó. Trong luận thuyết Almagest vào thế kỷ thứ 2 sau Công nguyên, Ptolemy đã sử dụng các chu kỳ quay tạo thành các đoàn tàu bánh răng theo chu kỳ để dự đoán chuyển động của các hành tinh.

Các dự đoán chính xác về chuyển động của Mặt trời, Mặt trăng và năm hành tinh (Sao Thủy, Sao Kim, Sao Hỏa, Sao Mộc và Sao Thổ) trên bầu trời giả định rằng mỗi hành tinh đi theo một quỹ đạo được truy tìm bởi một điểm trên bánh răng hành tinh của một đoàn tàu bánh răng tuần hoàn. Đường cong này được gọi là biểu mô. Vào thế kỷ 11 sau Công nguyên, hệ thống truyền động theo chu kỳ được phát minh lại bởi Ibn Khalaf al-Muradi ở Al-Andalus. Đồng hồ nước có bánh răng của ông đã sử dụng một cơ chế truyền bánh răng phức tạp bao gồm cả bánh răng phân đoạn và vòng tuần hoàn.

Richard ở Wallingford, tu viện trưởng người Anh của tu viện St Albans, sau đó đã mô tả việc vận hành theo chu kỳ cho đồng hồ thiên văn vào thế kỷ 14. Năm 1588, kỹ sư quân sự người Ý, Agostino Ramelli, đã phát minh ra một giá sách xoay theo chiều dọc có chứa bánh răng theo chu kỳ với hai cấp bánh răng hành tinh để duy trì hướng phù hợp của sách. Nhà toán học và kỹ sư người Pháp Desargues đã thiết kế và xây dựng nhà máy đầu tiên với bánh răng epicycloidal vào năm 1650. 3 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh 2.

Cấu tạo và nguyên lý hoạt động. Bộ truyền Epycyclic có hai bánh răng được lắp, bánh răng này quay quanh tâm của bánh răng kia. Một giá đỡ được sử dụng để kết nối các tâm của bánh răng đầu vào và bánh răng đầu ra. Bánh răng hành tinh sẽ quay quanh bánh răng mặt trời.

Bánh răng hành tinh kết hợp với bánh răng mặt trời theo cách sao cho các vòng tròn góc của chúng có thể lăn mà không bị trượt. Các hộp giảm tốc bánh răng hành tinh có thể sử dụng kết hợp với động cơ thủy lực, động cơ điện hoặc động cơ IC để tăng hiệu suất, độ bền và khả năng kiểm soát tải trọng lớn. Sự kết hợp giữa bánh răng hành tinh ăn khớp với bánh răng mặt trời và bánh răng vòng cùng một lúc, được gọi là tàu bánh răng hành tinh và được thể hiện trên Hình 2.Khi động cơ truyền động bánh răng mặt trời, nó sẽ tiếp tục truyền động bánh răng hành tinh về các trục tương ứng của chúng và bánh răng mặt trời. Nơi của bánh răng hành tinh cố định thông qua một giá đỡ.

Giá đỡ này tiếp tục kết nối với trục đầu ra. Cấu tạo của một hộp số bánh răng hành tinh thực tế được thể hiện ở Hình 2. GIÁ ĐỠ VÀNH RĂNG BÁNH RĂNG MẶT TRỜI BÁNH RĂNG HÀNH TINH Hình 2. Sơ đồ hoạt động bánh răng hành tinh [motioncontroltips.

4 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh Bánh răng Bánh răng hành tinh mặt trời Vành răng Giá đỡ Bánh răng Bánh răng hành tinh hành tinh Hình 2.Cấu tạo hộp số bánh răng Epycyclic. Ứng dụng của bộ truyền Epycyclic. Bộ truyền Epycyclic là trái tim của các công nghệ kỹ thuật mới. Hộp số sử dụng các bánh răng để truyền động mọi thứ từ máy móc đơn giản đến các hệ thống cơ điện hiện đại nhất.

Ngày nay, các nhà sản xuất sử dụng bánh răng hành tinh, cần độ bền cao, hiệu suất cao và mật độ mô-men xoắn. Trong hộp số hành tinh, các răng ăn khớp lớn nhất của các bánh răng quay cùng một lúc. Chuyển động này mang lại sự giảm tốc ở tốc độ cao, có được thông qua các bánh răng tương đối nhỏ và quán tính thấp được phản hồi bởi hệ thống. Các răng của bánh răng phân phối tải trọng và cho phép các bộ phận hành tinh tạo ra mô-men xoắn cao.

Việc phân nhóm truyền mô-men xoắn cao, kích thước nhỏ gọn và giảm tốc độ làm cho hộp số hành tinh trở thành lựa chọn tốt nhất cho các ứng dụng có không gian hạn chế. Các hộp số này được sử dụng phổ biến nhất trên máy bay, xe máy, ô tô và nhiều loại xe khác. 5 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh Hộp số bánh răng hành tinh Epycyclic được sử dụng phổ biến nhất trong các ứng dụng sau :  Ngành robot để tăng mô-men xoắn.  Trong máy ép in để giảm tốc độ của trục lăn.

 Sử dụng để điều khiển vị trí cụ thể.  Sử dụng trong các dây chuyền đóng gói.  Dẫn động các bánh xe.  Truyền động đầu máy cắt.

 Sử dụng để điều khiển máy khoan.  Sử dụng trong máy bơm và máy nén. Ưu nhược điểm của bộ truyền Epycyclic. Hệ thống bánh răng hành tinh có rất nhiều lợi thế so với các hộp số truyền thống.

Ưu nhược điểm của bộ truyền Epycyclic được mô tả như Bảng 2. Ưu nhược điểm của bộ truyền Eppycyclic. Ưu điểm Nhược điểm - Được sử dụng trong các ứng dụng - Giá thành cao hơn so với hộp số có tỷ số truyền cao hơn khi cần truyền thống. không gian nhỏ gọn.

- Thiết kế và chế tạo hệ thống bánh - Đối với tỷ số truyền tương tự sẽ có răng hành tinh khá phức tạp. trọng lượng nhẹ hơn. - Sự ăn khớp phải chính xác. - Hiệu suất truyền lực tốt.

- Một số cách sắp xếp bánh răng hành - Có khả năng truyền mô-men xoắn tinh tạo ra tiếng ồn trong quá trình cao hơn và quán tính thấp hơn. hoạt động - Tải trọng đang được truyền sẽ được - Bộ phận dẫn động và được dẫn động chia sẻ giữa nhiều bánh răng hành phải đồng tâm. tinh, do đó sự phân bổ tải trọng sẽ 6 Học viên : Lê Văn Nhân MSHV: 1970230 Luận văn Thạc sĩ GVHD: TS.Trương Quốc Thanh khá tốt và việc truyền mô-men xoắn - Khó xác định hiệu suất của hệ thống cũng sẽ được tăng lên bằng cách sử bánh răng hành tinh dụng bố trí bánh răng hành tinh. - Sự sắp xếp bánh răng hành tinh sẽ mang lại sự ổn định cao hơn.
