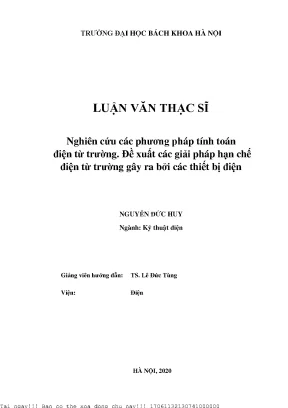

Nghiên Cứu Các Phương Pháp Tính Toán Điện Từ Trường và Giải Pháp Hạn Chế Tác Động

Tài liệu nghiên cứu Nghiên ứu á phương pháp tính toán điện từ trường đề xuất á giải pháp hạn hế điện từ trường gây ra, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Đức Huy
• Người hướng dẫn: TS. Lê Đức Tùng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên Cứu Các Phương Pháp Tính Toán Điện Từ Trường Và Giải Pháp Hạn Chế Tác Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: CÁC PHƯƠNG PHÁP HỮU HẠN (Finite methods)
• 1.1. Các phương pháp tích phân số
• 1.2. PHƯƠNG PHÁP PEEC
• 1.2.1. Lịch sử phát triển
• 1.2.2. Phương pháp tích phân số mạch điện thay thế tương đương PEEC (Partial Element Equivalent Circuit)
• 1.2.2.1. Phép đạo hàm của phương trình tích phân điện trường (EFIE)
• 1.3. Chuyển đổi phương trình tích phân điện trường EFIE thành PEEC
• 1.4. Mạch điện thay thế tương đương PEEC
• 1.5. MÔ HÌNH HÓA TRƯỜNG ĐIỆN TỪ SỬ DỤNG PHƯƠNG PHÁP PEEC – GIẢI PHÁP HẠN CHẾ NHIỄU ĐIỆN TỪ
• 1.5.1. Biến đổi PEEC cơ bản
• 1.5.2. Sự hỗ cảm của hai sợi dây đồng trục
• 1.5.3. Bài toán áp dụng – giải pháp hạn chế nhiễu điện từ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Tính Toán Điện Từ Trường Hiện Đại

Ngày nay, chúng ta đang sống trong một thế giới điện từ, nơi các thiết bị điện tử bao quanh chúng ta. Nghiên cứu ảnh hưởng của ô nhiễm môi trường điện từ là vô cùng cần thiết. Trường điện từ là một dạng tồn tại đặc biệt của vật chất, đặc trưng bởi các tính chất điện và từ. Các tham số cơ bản là tần số, chiều dài sóng và tốc độ lan truyền. Điện từ trường được phân loại theo tần số, từ ELF (tần số cực thấp) đến SHF (siêu tần số). Tất cả các hiện tượng điện từ đều được mô tả bởi hệ phương trình Maxwell. Hệ phương trình này thống nhất điện trường và từ trường, cho thấy mối quan hệ chặt chẽ giữa chúng. Mọi biến đổi của điện trường đều làm xuất hiện từ trường và ngược lại. Để diễn tả trường điện từ một cách định lượng, Maxwell thiết lập nên hệ phương trình Maxwell. Hệ phương trình này xác định mọi đại lượng vật lý của trường điện từ.

1.1. Tầm Quan Trọng của Nghiên Cứu Điện Từ Trường Chi Tiết

Nghiên cứu về trường điện từ đóng vai trò quan trọng trong nhiều lĩnh vực, từ thiết kế thiết bị điện tử đến đánh giá tác động môi trường. Hiểu rõ các đặc tính và ảnh hưởng của trường điện từ giúp chúng ta phát triển các công nghệ an toàn và hiệu quả hơn. Các kết quả nghiên cứu có thể ứng dụng trong việc tối ưu hóa thiết kế mạch điện, giảm thiểu nhiễu điện từ và bảo vệ sức khỏe con người khỏi các tác động tiêu cực của bức xạ điện từ.

1.2. Giới Thiệu Các Phương Pháp Tính Toán Điện Từ Trường

Để giải quyết các bài toán liên quan đến trường điện từ, có nhiều phương pháp tính toán khác nhau được sử dụng. Các phương pháp này có thể chia thành hai nhóm chính: các phương pháp hữu hạn (FEM, FDM, FVM) và các phương pháp tích phân số (BEM, MoM, PEEC). Việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc tính của bài toán, bao gồm tần số, vật liệu và kích thước của thiết bị. Mỗi phương pháp đều có ưu và nhược điểm riêng, đòi hỏi người dùng phải có kiến thức chuyên sâu để áp dụng hiệu quả.

II. Thách Thức Tính Toán Điện Từ Trường trong Thực Tế

Việc tính toán điện từ trường trong thực tế gặp nhiều thách thức do sự phức tạp của hình dạng hình học, tính chất vật liệu và điều kiện biên. Các thiết bị điện ngày nay ngày càng tinh vi và hiện đại hơn, đòi hỏi các phương pháp tính toán phải có độ chính xác và hiệu quả cao. Trong nhiều trường hợp, phương pháp giải tích không thể áp dụng được do cấu trúc phức tạp của thiết bị. Do đó, các phương pháp số trở thành công cụ không thể thiếu trong việc mô phỏng và phân tích trường điện từ. Tuy nhiên, việc lựa chọn phương pháp phù hợp và đảm bảo tính chính xác của kết quả vẫn là một thách thức lớn.

2.1. Phức Tạp của Hình Dạng và Vật Liệu Thiết Bị Điện

Các thiết bị điện hiện đại thường có hình dạng phức tạp, từ dày đến mỏng, nhiều dạng thù hình, từ kích thước rất nhỏ đến rất lớn. Bên cạnh đó, chúng còn sử dụng nhiều loại vật liệu khác nhau như vật liệu điện, vật liệu từ, vật liệu cách điện, vật liệu composite. Điều này gây khó khăn cho việc xây dựng mô hình tính toán chính xác và đòi hỏi các phương pháp số phải có khả năng xử lý các cấu trúc phức tạp và vật liệu không đồng nhất.

2.2. Hạn Chế của Phương Pháp Giải Tích Truyền Thống

Phương pháp giải tích có thể được sử dụng để tính toán trường điện từ trên các thiết bị có cấu trúc hình học đơn giản. Tuy nhiên, trong các trường hợp chung, đặc biệt với cấu trúc thiết bị điện lớn và phức tạp thì việc tính toán chính xác là điều rất khó khăn. Điều này làm cho phương pháp giải tích trở nên kém hiệu quả và đòi hỏi phải sử dụng các phương pháp số để giải quyết các bài toán thực tế.

2.3. Yêu Cầu Độ Chính Xác và Hiệu Quả của Tính Toán

Việc tính toán điện từ trường cần đảm bảo độ chính xác cao để đưa ra các quyết định thiết kế và vận hành chính xác. Đồng thời, tính toán cũng cần phải hiệu quả về mặt thời gian và tài nguyên tính toán. Điều này đòi hỏi các phương pháp số phải có khả năng hội tụ nhanh chóng và sử dụng ít bộ nhớ. Việc cân bằng giữa độ chính xác và hiệu quả là một thách thức lớn trong việc lựa chọn và áp dụng các phương pháp tính toán.

III. Phương Pháp PEEC Giải Pháp Tính Toán Hiệu Quả Điện Từ

Phương pháp PEEC (Partial Element Equivalent Circuit) là một phương pháp tích phân số hiệu quả để mô phỏng trường điện từ. Phương pháp này dựa trên việc chuyển đổi các phương trình Maxwell thành một mạch điện tương đương, cho phép sử dụng các công cụ phân tích mạch để giải quyết các bài toán điện từ. PEEC đặc biệt hữu ích cho các bài toán liên quan đến nhiễu điện từ và tương thích điện từ. Phương pháp PEEC tăng tốc độ và độ chính xác của tính toán. Kết quả đạt được của nghiên cứu sẽ được kiểm nghiệm thông qua việc so sánh với kết quả đo đạc thực nghiệm hoặc kết quả mô phỏng từ phần mềm thương mại.

3.1. Nguyên Lý Hoạt Động của Phương Pháp PEEC

Phương pháp PEEC chia cấu trúc cần phân tích thành các phần tử nhỏ, sau đó xây dựng một mạch điện tương đương cho mỗi phần tử. Các mạch điện này được kết nối với nhau để tạo thành một mạch điện lớn mô phỏng toàn bộ cấu trúc. Các thành phần của mạch điện tương đương bao gồm điện trở, điện cảm và điện dung, đại diện cho các hiệu ứng điện từ trong cấu trúc. Bằng cách giải mạch điện này, ta có thể tính toán được phân bố trường điện từ trong cấu trúc.

3.2. Ưu Điểm của Phương Pháp PEEC so với FEM và MoM

So với các phương pháp khác như FEM (Finite Element Method) và MoM (Method of Moments), phương pháp PEEC có một số ưu điểm nhất định. PEEC thường hiệu quả hơn về mặt tính toán đối với các bài toán có kích thước lớn và phức tạp. Nó cũng dễ dàng tích hợp với các công cụ phân tích mạch, cho phép mô phỏng các hệ thống điện từ phức tạp. Tuy nhiên, PEEC cũng có một số hạn chế, chẳng hạn như độ chính xác có thể bị ảnh hưởng bởi kích thước của các phần tử.

3.3. Ứng Dụng Phương Pháp PEEC Trong Mô Phỏng Nhiễu Điện Từ

Một trong những ứng dụng quan trọng của phương pháp PEEC là mô phỏng nhiễu điện từ (EMI). PEEC cho phép các kỹ sư dự đoán và giảm thiểu nhiễu điện từ trong các thiết bị điện tử. Bằng cách mô phỏng các đường dẫn nhiễu và các thành phần gây nhiễu, có thể thiết kế các giải pháp chống nhiễu hiệu quả, chẳng hạn như sử dụng bộ lọc, che chắn và bố trí linh kiện hợp lý.

IV. Giải Pháp Hạn Chế Tác Động Điện Từ Trường Từ Thiết Bị

Điện từ trường ảnh hưởng trực tiếp đến con người, tác động đầu tiên của năng lượng điện từ lên cơ thể con người đó là tác động nhiệt. Sự đốt nóng có thể dẫn đến sự biến đổi, thậm chí sự tổn thương cho các tế bào và mô của cơ thể sống. Cùng với tác động nhiệt, trường điện từ còn gây ảnh hưởng xấu đến hệ thống thần kinh. Vì vậy, việc hạn chế tác động của điện từ trường là rất quan trọng. Các giải pháp bao gồm thiết kế thiết bị điện tử giảm thiểu bức xạ điện từ, sử dụng vật liệu che chắn và tuân thủ các quy định về tương thích điện từ.

4.1. Thiết Kế Thiết Bị Điện Tử Giảm Thiểu Bức Xạ Điện Từ

Một trong những giải pháp quan trọng để hạn chế tác động của điện từ trường là thiết kế thiết bị điện tử sao cho giảm thiểu bức xạ điện từ. Điều này có thể đạt được bằng cách sử dụng các kỹ thuật thiết kế mạch tiên tiến, bố trí linh kiện hợp lý và sử dụng vật liệu có khả năng hấp thụ hoặc phản xạ bức xạ điện từ. Ngoài ra, việc tuân thủ các tiêu chuẩn về tương thích điện từ cũng đóng vai trò quan trọng trong việc đảm bảo rằng thiết bị không gây ra nhiễu cho các thiết bị khác.

4.2. Sử Dụng Vật Liệu Che Chắn Điện Từ Trường Hiệu Quả

Vật liệu che chắn điện từ là một giải pháp hiệu quả để giảm thiểu tác động của trường điện từ. Các vật liệu này có khả năng hấp thụ hoặc phản xạ bức xạ điện từ, ngăn chặn nó lan truyền ra môi trường xung quanh. Các loại vật liệu che chắn thường được sử dụng bao gồm kim loại, hợp kim và vật liệu composite. Việc lựa chọn vật liệu che chắn phù hợp phụ thuộc vào tần số của bức xạ điện từ và yêu cầu về hiệu suất che chắn.

4.3. Tuân Thủ Quy Định về Tương Thích Điện Từ EMC

Các quy định về tương thích điện từ (EMC) được thiết lập để đảm bảo rằng các thiết bị điện tử không gây ra nhiễu cho các thiết bị khác và không bị ảnh hưởng bởi nhiễu từ môi trường bên ngoài. Việc tuân thủ các quy định EMC là bắt buộc đối với các nhà sản xuất thiết bị điện tử. Các quy định EMC bao gồm các yêu cầu về phát xạ và miễn nhiễm nhiễu, cũng như các phương pháp thử nghiệm để kiểm tra sự tuân thủ.

V. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu Phương Pháp PEEC

Phương pháp PEEC đã được áp dụng thành công trong nhiều ứng dụng thực tế, bao gồm thiết kế mạch điện, mô phỏng nhiễu điện từ và phân tích tương thích điện từ. Kết quả nghiên cứu cho thấy phương pháp PEEC có độ chính xác và hiệu quả cao, đặc biệt đối với các bài toán có kích thước lớn và phức tạp. Các kết quả này đóng góp quan trọng vào việc phát triển các công nghệ điện tử an toàn và hiệu quả hơn.

5.1. Ứng Dụng PEEC trong Thiết Kế Mạch Điện Cao Tần

Trong thiết kế mạch điện cao tần, phương pháp PEEC được sử dụng để mô phỏng các hiệu ứng ký sinh và đảm bảo rằng mạch hoạt động ổn định ở tần số cao. PEEC cho phép các kỹ sư dự đoán và giảm thiểu các vấn đề như nhiễu xuyên kênh, phản xạ tín hiệu và suy hao tín hiệu. Kết quả là, mạch điện có thể hoạt động với hiệu suất cao hơn và ít bị ảnh hưởng bởi nhiễu hơn.

5.2. Mô Phỏng và Phân Tích Tương Thích Điện Từ EMC với PEEC

Phương pháp PEEC được sử dụng rộng rãi trong mô phỏng và phân tích tương thích điện từ (EMC). PEEC cho phép các kỹ sư dự đoán và giảm thiểu nhiễu điện từ trong các thiết bị điện tử. Bằng cách mô phỏng các đường dẫn nhiễu và các thành phần gây nhiễu, có thể thiết kế các giải pháp chống nhiễu hiệu quả, chẳng hạn như sử dụng bộ lọc, che chắn và bố trí linh kiện hợp lý.

5.3. So sánh Kết Quả Mô Phỏng PEEC với Đo Đạc Thực Tế

Để đảm bảo độ tin cậy của kết quả mô phỏng PEEC, chúng thường được so sánh với kết quả đo đạc thực tế. Các kết quả so sánh cho thấy phương pháp PEEC có độ chính xác cao và có thể được sử dụng để dự đoán hành vi của các thiết bị điện tử trong thực tế. Tuy nhiên, việc so sánh kết quả mô phỏng và đo đạc thực tế cũng giúp xác định các hạn chế của phương pháp PEEC và tìm cách cải thiện độ chính xác của nó.

VI. Kết Luận và Hướng Phát Triển Tương Lai Về Điện Từ Trường

Nghiên cứu các phương pháp tính toán điện từ trường và giải pháp hạn chế tác động là một lĩnh vực quan trọng và đang phát triển. Phương pháp PEEC là một công cụ hiệu quả để mô phỏng và phân tích trường điện từ. Hướng phát triển tương lai bao gồm cải thiện độ chính xác và hiệu quả của phương pháp PEEC, tích hợp PEEC với các phương pháp khác và ứng dụng PEEC trong các lĩnh vực mới.

6.1. Tóm Tắt Các Kết Quả Nghiên Cứu Quan Trọng

Nghiên cứu đã chỉ ra rằng phương pháp PEEC là một công cụ hiệu quả để mô phỏng và phân tích trường điện từ, đặc biệt trong các bài toán liên quan đến nhiễu điện từ và tương thích điện từ. Các kết quả nghiên cứu cũng đã xác định các yếu tố ảnh hưởng đến độ chính xác của phương pháp PEEC và đề xuất các giải pháp để cải thiện độ chính xác của nó.

6.2. Hướng Nghiên Cứu và Phát Triển Tiếp Theo

Hướng nghiên cứu và phát triển tiếp theo trong lĩnh vực này bao gồm cải thiện độ chính xác và hiệu quả của phương pháp PEEC, tích hợp PEEC với các phương pháp khác như FEM và MoM, và ứng dụng PEEC trong các lĩnh vực mới như thiết kế anten, thiết kế mạch điện tử và phân tích hệ thống năng lượng.

6.3. Tầm Quan Trọng của Nghiên Cứu Điện Từ Trường Trong Tương Lai

Nghiên cứu điện từ trường sẽ tiếp tục đóng vai trò quan trọng trong tương lai do sự phát triển không ngừng của các công nghệ điện tử và viễn thông. Việc hiểu rõ các đặc tính và ảnh hưởng của trường điện từ là cần thiết để phát triển các công nghệ an toàn, hiệu quả và bền vững. Các nghiên cứu trong lĩnh vực này sẽ đóng góp vào việc giải quyết các thách thức lớn như giảm thiểu nhiễu điện từ, cải thiện tương thích điện từ và bảo vệ sức khỏe con người khỏi các tác động tiêu cực của bức xạ điện từ.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh hiện đại, điện từ trường (EMF) trở thành một phần không thể thiếu trong cuộc sống với sự phổ biến của các thiết bị điện gia dụng, viễn thông, và công nghiệp. Theo ước tính, tần số dòng điện xoay chiều phổ biến là 50 Hz, tạo ra các trường điện từ có ảnh hưởng trực tiếp đến môi trường và sức khỏe con người. Nhiễu điện từ gây ra bởi các thiết bị điện không chỉ ảnh hưởng đến hoạt động của các thiết bị điện tử mà còn tác động tiêu cực đến hệ thần kinh, tim mạch và các mô tế bào của con người. Mục tiêu của luận văn là nghiên cứu các phương pháp tính toán điện từ trường hiện đại, đặc biệt là phương pháp tích phân số và phương pháp mạch điện thay thế tương đương PEEC, nhằm mô phỏng chính xác trường điện từ trong các thiết bị điện phức tạp. Nghiên cứu tập trung trong phạm vi các thiết bị điện có kích thước lớn và cấu trúc phức tạp, được thực hiện tại Việt Nam trong giai đoạn 2018-2020. Kết quả nghiên cứu không chỉ góp phần nâng cao hiệu quả thiết kế, tối ưu hóa chi phí sản xuất mà còn đề xuất các giải pháp hạn chế ô nhiễm điện từ, bảo vệ sức khỏe cộng đồng và đảm bảo sự ổn định của hệ thống điện.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hệ phương trình Maxwell làm nền tảng lý thuyết cho việc mô tả và phân tích trường điện từ. Hệ phương trình này bao gồm các định luật Maxwell-Faraday, Maxwell-Ampere, và các định lý Ostrogradsky-Gauss, mô tả mối quan hệ giữa điện trường, từ trường, dòng điện và điện tích trong không gian và thời gian. Ba phương pháp số chính được nghiên cứu gồm:

• Phương pháp phần tử hữu hạn (FEM): Phân chia miền tính toán thành các phần tử nhỏ, giải hệ phương trình đạo hàm riêng bằng cách chuyển đổi thành hệ phương trình đại số. FEM phù hợp với các cấu trúc phức tạp và không đồng nhất.

• Phương pháp sai phân hữu hạn trong miền thời gian (FDTD): Rời rạc hóa các phương trình Maxwell theo thời gian và không gian, thích hợp cho các bài toán có cấu trúc phức tạp và yêu cầu khảo sát miền tần số rộng.

• Phương pháp tích phân số mạch điện thay thế tương đương (PEEC): Mô hình hóa trường điện từ bằng mạch điện tương đương với các phần tử điện trở, tụ điện và cuộn cảm, giúp giảm thiểu số lượng biến và tăng tốc độ tính toán, đặc biệt hiệu quả với các thiết bị có vùng không khí lớn.

Các khái niệm chính bao gồm: mật độ dòng điện, mật độ điện tích, độ tự cảm, hỗ cảm, và hệ số thế. PEEC được phát triển dựa trên phương trình tích phân điện trường (EFIE) và sử dụng các hàm cơ sở xung để rời rạc hóa dòng điện và điện tích trên các phần tử thể tích và bề mặt.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mô hình toán học và vật lý của trường điện từ, kết hợp với số liệu thực nghiệm và mô phỏng từ phần mềm thương mại. Phương pháp phân tích chủ yếu là mô phỏng số bằng các thuật toán tích phân số, đặc biệt là PEEC, được triển khai trên nền tảng Matlab. Cỡ mẫu nghiên cứu bao gồm các mô hình thiết bị điện có kích thước lớn, cấu trúc phức tạp như cuộn kháng 3 pha và vòng dây chắn từ. Phương pháp chọn mẫu dựa trên tính đại diện của các thiết bị điện phổ biến trong công nghiệp và dân dụng. Timeline nghiên cứu kéo dài từ năm 2018 đến 2020, bao gồm giai đoạn xây dựng mô hình, triển khai thuật toán, kiểm nghiệm và so sánh kết quả với phương pháp FEM 2D và dữ liệu thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả mô phỏng của phương pháp PEEC: Kết quả mô phỏng dòng điện cảm ứng trên vòng dây chắn từ bằng PEEC đạt giá trị 718.5 A, so với 718.0 A của phương pháp FEM 2D, sai số dưới 1%, chứng tỏ độ chính xác cao và tính tin cậy của PEEC trong mô phỏng trường điện từ phức tạp.

2. Tiết kiệm thời gian và bộ nhớ tính toán: PEEC giảm đáng kể thời gian tính toán so với FEM, đặc biệt với các mô hình có nhiều không khí bao quanh. Ví dụ, mô phỏng bài toán với 50,000 ẩn bằng phương pháp tích phân số truyền thống có thể mất hàng tuần, trong khi PEEC tối ưu hóa bộ nhớ và thời gian xử lý.

3. Phân bố từ trường và ảnh hưởng của vòng dây chắn từ: Mô hình FEM 2D cho thấy từ trường tập trung tại mặt phẳng vòng dây chắn và giảm nhanh theo khoảng cách, từ 1 m trở đi giảm xuống khoảng 1 mT, giúp hạn chế nhiễu điện từ xâm nhập vào khu dân cư.

4. Độ hỗ cảm giữa các cuộn dây đồng trục: Công thức Neumann và phương pháp Filament Method được áp dụng để tính toán độ hỗ cảm chính xác giữa các cuộn dây có tiết diện hình chữ nhật, hỗ trợ thiết kế các cuộn dây giảm thiểu nhiễu điện từ.

Thảo luận kết quả

Nguyên nhân của hiệu quả mô phỏng PEEC là do phương pháp này không cần mô phỏng toàn bộ không gian không khí xung quanh thiết bị, giảm số lượng biến cần giải. So với FEM, PEEC cho phép mô phỏng các thiết bị điện lớn, phức tạp với chi phí tính toán thấp hơn nhiều. Kết quả dòng điện cảm ứng và phân bố từ trường phù hợp với các nghiên cứu trước đây về ảnh hưởng của vòng dây chắn từ trong việc giảm nhiễu điện từ. Việc áp dụng PEEC trong mô phỏng cuộn kháng 3 pha và vòng dây chắn từ cho thấy tiềm năng ứng dụng rộng rãi trong thiết kế và vận hành các thiết bị điện nhằm giảm thiểu ô nhiễm điện từ, bảo vệ sức khỏe con người và đảm bảo an toàn hệ thống điện.

Dữ liệu có thể được trình bày qua biểu đồ so sánh dòng điện cảm ứng giữa PEEC và FEM, bảng thống kê sai số, cũng như hình ảnh phân bố từ trường dọc trục cắt qua mặt phẳng vòng dây chắn từ.

Đề xuất và khuyến nghị

1. Áp dụng rộng rãi phương pháp PEEC trong thiết kế thiết bị điện: Khuyến nghị các nhà thiết kế và kỹ sư sử dụng PEEC để mô phỏng trường điện từ trong các thiết bị có cấu trúc phức tạp nhằm nâng cao độ chính xác và giảm chi phí tính toán. Thời gian thực hiện: 1-2 năm; Chủ thể: các viện nghiên cứu và doanh nghiệp sản xuất thiết bị điện.

2. Phát triển phần mềm mô phỏng tích hợp PEEC: Đầu tư phát triển phần mềm chuyên dụng tích hợp thuật toán PEEC, hỗ trợ giao diện thân thiện và khả năng xử lý mô hình lớn. Thời gian: 2-3 năm; Chủ thể: các công ty công nghệ và trường đại học.

3. Xây dựng quy chuẩn và tiêu chuẩn kiểm soát nhiễu điện từ: Dựa trên kết quả mô phỏng, đề xuất các tiêu chuẩn kỹ thuật nhằm hạn chế ô nhiễm điện từ từ thiết bị điện, bảo vệ môi trường và sức khỏe cộng đồng. Thời gian: 1-2 năm; Chủ thể: cơ quan quản lý nhà nước và tổ chức tiêu chuẩn.

4. Đào tạo và nâng cao năng lực chuyên môn cho kỹ sư điện: Tổ chức các khóa đào tạo chuyên sâu về phương pháp tính toán điện từ trường, đặc biệt là PEEC, nhằm nâng cao năng lực thiết kế và vận hành thiết bị điện an toàn. Thời gian: liên tục; Chủ thể: các trường đại học và trung tâm đào tạo kỹ thuật.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế thiết bị điện: Nắm bắt các phương pháp mô phỏng hiện đại để tối ưu hóa thiết kế, giảm thiểu nhiễu điện từ và nâng cao hiệu suất thiết bị.

2. Nhà nghiên cứu lĩnh vực điện từ trường: Tham khảo các mô hình toán học và thuật toán PEEC để phát triển nghiên cứu sâu hơn về mô phỏng trường điện từ.

3. Cơ quan quản lý và xây dựng tiêu chuẩn: Sử dụng kết quả nghiên cứu để xây dựng các quy chuẩn về tương thích điện từ, bảo vệ môi trường và sức khỏe cộng đồng.

4. Sinh viên và học viên cao học ngành kỹ thuật điện: Là tài liệu tham khảo học thuật giúp hiểu rõ các phương pháp tính toán điện từ trường và ứng dụng thực tiễn.

Câu hỏi thường gặp

1. Phương pháp PEEC là gì và ưu điểm của nó?
   PEEC là phương pháp mô phỏng trường điện từ bằng mạch điện thay thế tương đương, giúp giảm số lượng biến cần tính toán so với các phương pháp phần tử hữu hạn. Ưu điểm là tăng tốc độ tính toán, phù hợp với thiết bị có vùng không khí lớn và cấu trúc phức tạp.

2. PEEC có thể áp dụng cho những loại thiết bị điện nào?
   PEEC thích hợp cho các thiết bị điện có kích thước lớn, cấu trúc phức tạp như máy biến áp, cuộn kháng, hệ thống thanh cái và các thiết bị điện tử tích hợp mật độ cao.

3. Sai số giữa PEEC và FEM trong mô phỏng có lớn không?
   Theo nghiên cứu, sai số dòng điện cảm ứng trên vòng dây chắn từ giữa PEEC và FEM 2D nhỏ hơn 1%, cho thấy PEEC có độ chính xác cao và đáng tin cậy.

4. Làm thế nào để giảm nhiễu điện từ trong các thiết bị điện?
   Có thể sử dụng vòng dây chắn từ, thiết kế cuộn dây hợp lý, áp dụng các tiêu chuẩn tương thích điện từ và sử dụng các phương pháp mô phỏng như PEEC để tối ưu thiết kế.

5. Phương pháp PEEC có giới hạn nào không?
   PEEC yêu cầu bộ nhớ lớn khi số lượng phần tử tăng cao do ma trận hệ số có kích thước O(N²), và thời gian giải phương trình có thể tăng theo O(N³) nếu dùng phương pháp trực tiếp. Tuy nhiên, các thuật toán thu nhỏ mô hình (MOR) có thể cải thiện hiệu quả này.

Kết luận

• Phương pháp PEEC được chứng minh là công cụ hiệu quả, chính xác trong mô phỏng trường điện từ các thiết bị điện phức tạp.
• Sai số giữa PEEC và phương pháp FEM 2D trong mô phỏng dòng điện cảm ứng nhỏ hơn 1%, đảm bảo độ tin cậy cao.
• PEEC giúp giảm đáng kể thời gian và bộ nhớ tính toán so với các phương pháp truyền thống.
• Nghiên cứu cung cấp cơ sở khoa học để thiết kế các giải pháp hạn chế nhiễu điện từ, bảo vệ sức khỏe con người và môi trường.
• Đề xuất phát triển phần mềm mô phỏng tích hợp PEEC và xây dựng tiêu chuẩn kỹ thuật tương thích điện từ trong tương lai gần.

Các nhà nghiên cứu và kỹ sư nên áp dụng phương pháp PEEC trong thiết kế và mô phỏng thiết bị điện, đồng thời phối hợp với cơ quan quản lý để xây dựng các tiêu chuẩn kiểm soát ô nhiễm điện từ.

Trích đoạn nội dung tài liệu

CHƯƠNG 1.1 Các phương pháp hữu hạn (Finite methods) .2 Các phương pháp tích phân số. PHƯƠNG PHÁP PEEC .1 Lịch sử phát triển .2 Phương pháp tích phân số mạch điện thay thế tương đương PEEC (Partial Element Equivalent Circuit) .1 Phép đạo hàm của phương trình tích phân điện trường (EFIE) 19 2.2 Chuyển đổi phương trình tích phân điện trường EFIE thành PEEC .3 Mạch điện thay thế tương đương PEEC. MÔ HÌNH HÓA TRƯỜNG ĐIỆN TỪ SỬ DỤNG PHƯƠNG PHÁP PEEC – GIẢI PHÁP HẠN CHẾ NHIỄU ĐIỆN TỪ.1 Biến đổi PEEC cơ bản.2 Sự hỗ cảm của hai sợi dây đồng trục .3 Bài toán áp dụng – giải pháp hạn chế nhiễu điện từ. 40 TÀI LIỆU THAM KHẢO.

41 DANH MỤC CÁC TỪ VIẾT TẮT PTHH : Phần tử hữu hạn FEM : Finite element method (Phương pháp phần tử hữu hạn) FDM : Finite difference Method (Phương pháp sai phân hữu hạn) MoM : Moment of method (phương pháp moment) PEEC : Partial element equivalent circuit (phương pháp mạch điện thay thế tương đương) FDTD : Phương pháp sai phân hữu hạn trong miền thời gian FVM : Phương pháp thể tích hữu hạn DANH MỤC HÌNH VẼ, BẢNG Hình 1.1 Sóng điện từ .2 Mô hình Cell gồm các thành phần trường điện từ trong mô phỏng FDTD .3 Miền thể tích hữu hạn V trong trường hợp một chiều .4 Ô lưới tính toán trong mặt kiểm soát .5 Các phần tử hữu hạn được sử dụng trong quá trình rời rạc: (a) Một chiều, (b) hai chiều và (c) ba chiều .6 Hàm MoM cơ bản điển hình, (a) Hàm xung chữ nhật, (b) Hàm xung tam giác, (c) Hàm xung hàm sin.7 Mô hình MoM sử dụng cơ sở xung f cho phép tính gần đúng của phân bố tần số cộng hưởng cho một lưỡng cực nửa bước sóng .8 Mô hình ME được thay thế bằng mạch tương đương .1 Phần tử dây dẫn được chia thành các phần tử hình hộp chữ nhật với mật độ dòng không đổi .2 Bề mặt phần tử dây dẫn được chia thành chia thành các ô với mỗi ô có mật độ điện tích mặt không đổi .3 Mô hình PEEC của phần tử cuộn cảm  gồm có độ tự cảm của phần tử và  tổng suất điện động hỗ cảm .4 Mô hình PEEC cho phần tử tụ điện (P) với  là hệ số thế và là tổng hiệu điện thế .5 Mô hình PEEC cho phần tử điện trở R .6 Mô hình PEEC cho mạch   .7 Mô hình PEEC cho mạch RLC .8 Mô hình PEEC cho mạch RLC có thành phần điện môi .9 Mô hình PEEC cho mạch RLC chịu tác động của điện trường ngoài .1 Hai cuộn dây đồng trục L1 và L2 với mặt cắt hình chữ nhật.2 Mô hình chia lưới cuộn dây .3 Mô hình cuộn kháng 3 pha và vòng ngắn mạch .4 Mạch điện thay thế tương đương.5 Mô hình cuộn dây 2D (trái), và sự phân bố của từ trường bằng phương pháp FEM 2D (phải).6 Sự phân bố của từ trường trên mặt cắt vòng dây chắn từ .7 Kết quả áp dụng tính toán bằng phương pháp PEEC .8 Sự phân bố của từ trường dọc trục cắt qua mặt phẳng có vòng chắn từ.Kết quả so sánh của dòng điện cảm ứng trên vòng chắn bằng các phương pháp khác nhau .1 Tổng quan Chúng ta đang sống trong thời đại điện từ, bao quanh ta là những đường dây tải điện, điện thoại, wifi, ti vi, tủ lạnh, vi tính, máy giặt, lò vi sóng… việc nghiên cứu ảnh hưởng của ô nhiễm môi trường điện từ trường là vấn đề cần thiết. Trường điện từ là một dạng tồn tại đặc biệt của vật chất, đặc trưng bởi tập hợp các tính chất điện và từ. Các tham số cơ bản, biểu thị đặc tính của trường điện từ là: tần số, chiều dài sóng và tốc độ lan truyền.1 Sóng điện từ Điện từ trường là những nguồn bức xạ điện tử Electromagnetic Fields (EMFs). Nguồn EMFs đến rất nhiều nơi và tiếp xúc với con người khác nhau, trong đó có nguồn tự nhiên và nguồn nhân tạo.

Trong tự nhiên các EMFs được tạo ra bởi quá trình sấm chớp và từ trường của Trái đất. Trong cơ thể con người cũng có trường điện từ để vận chuyển các thông tin trong hệ thống thần kinh. Các nguồn EMFs nhân tạo sinh ra từ quá trình sản xuất, truyền tải và sử dụng điện. Cả điện và từ trường dưới dạng bức xạ (tần số cao) sẽ xuyên qua bất cứ vật cản nào và tác động một nguồn năng lượng lên con người, do đó ảnh hưởng của ô nhiễm môi trường điện từ trường là đáng lo ngại.

Dòng điện là nguyên nhân sinh ra điện từ trường. Điện gia dụng thường là dòng điện xoay chiều (alternating current; AC). Dòng điện AC có thể xoay chiều và cực theo theo chu kỳ. Dòng điện 50Hz là dòng điện xoay chiều 50 lần trong vòng 1 giây.

Chu kỳ này tạo nên dòng điện và từ trường có cùng tần số. Điện từ trường được phân làm 5 loại theo tần số của nó: - Loại ELF (tần số cực thấp; extremely low frequencies) – các thiết bị điện gia dụng, đường dây điện. - Loại HF và LF (tần số cao [high frequencies] và tần số thấp [low frequencies]) – sóng radio AM - Loại VLF (tần số rất thấp; very low frequencies) – tivi và video - Loại VHF (tần số rất cao; very high frequencies) sóng tivi và radio FM 1 - Loại SHF (siêu tần số; super high frequencies) tần số của microwave SHF có thể ảnh hưởng đến các phân tử. Khi microwaves đi ngang những vật thể có nước, nó làm cho các phân tử nước bị rung động và tạo ra nhiệt.

Tất cả các hiện tượng điện từ xảy ra trong thiết bị điện và hệ thống điện đều được mô tả bởi hệ phương trình Maxwell cùng với các luật trạng thái của chúng. Lý thuyết trường điện từ của Maxwell thống nhất giữa điện trường và từ trường, bằng cách phân tích những hiện tượng điện từ sự chi phối của chúng Maxwell nhận thấy rằng giữa từ trường và điện trường có một mối quan hệ chặt chẽ. Theo thuyết này, giữa điện trường và từ trường có mối quan hệ biện chứng, chúng có thể chuyển hóa lẫn nhau. Mọi sự biến đổi của điện trường đều làm xuất hiện từ trường và ngược lại.

Chúng đồng thời tồn tại trong không gian, tạo thành trường thống nhất là trường điện từ. Trường điện từ là một dạng vật chất đặc trưng cho sự tương tác giữa các hạt mang điện. Để diễn tả trường điện từ một cách định lượng, Maxwell thiết lập nên hệ phương tình Maxwell diễn tả điện từ trường trong những trường hợp tổng quát của môi trường. Đó là một tập hợp các phương trình đạo hàm riêng liên kết mối quan hệ trường điện từ (E, H) phân bố trong không gian và biến đổi theo thời gian, sự phân bố của các dòng và điện tích (J, ) và đặc tính vật liệu (µ, σ): phương trình Maxwell-Faraday, Phương trình Maxwell-Ampere, Định lí Ostrogradsky – Gauss (OG) đối với điện trường, Định lí OG đối với từ trường.

Hệ phương trình Maxwell: Dạng vi phân Dạng tích phân                           PT 1.4 : Véc tơ cường độ điện    : Vecto cường độ từ trường trường     : Véc tơ dòng điện dịch      : Vector từ cảm     : Véc tơ mật độ dòng điện   : Mật độ điện tích khối    2 Hệ phương trình Maxwell là hệ phương trình tổng quát của điện từ trường, xác định được mọi đại lượng vật lý của trường điện từ và bằng quá trình tính toán và phân tích hiện tượng Maxwell đưa ra luận điểm thứ nhất: “Mọi từ trường biên thiên theo thời gian đều làm xuất hiện một điện trường xoáy”. Phương trình (1.5) là phương trình Maxwell – Faraday ở dạng vi phân và tích phân, diễn tả luận điểm thứ nhất của Maxwell về mối liên hệ giữa từ trường biến thiên và điện trường xoáy, phương trình Maxwell-Ampere là một trong những phương trình cơ bản của thuyết Maxwell được rút ra từ định luật Faraday về hiện tượng cảm ứng điện từ. Sóng điện từ bao gồm điện trường biến thiên và từ trường biến thiên lan truyền trong không gian. Ðiện trường và từ trường là những dạng của vật chất, có thuộc tính của vật chất và chúng có năng lượng.

Vì thế sóng điện từ nói riêng hay điện từ trường nói chung, cũng có năng lượng. Quá trình truyền của sóng điện từ cũng chính là quá trình truyền của năng lượng điện từ. Quá trình truyền sóng điện từ gây ra sự nhiễu điện từ (nhiễu dẫn và nhiễu bức xạ) ảnh hưởng trực tiếp đến các thiết bị điện điện tử, môi trường và con người. Trên thực tế các thiết bị y tế như máy đo nhịp tim, máy đo huyết áp rất dễ bị sai lệch kết quả đo lường điều khiển giám sát của các thiết bị như máy đo nhịp tim, máy đo huyết áp trong ngành y tế, các thiết bị như ca-mê-ra, cửa tự động., dễ bị ảnh hưởng trong điều khiển, giám sát do ảnh hưởng của nhiễu điện từ.

Đặc biệt đối với con người. Điện từ trường ảnh hưởng trực tiếp đến con người, tác động đầu tiên của năng lượng điện từ lên cơ thể con người đó là tác động nhiệt. Sự đốt nóng có thể dẫn đến sự biến đổi, thậm chí sự tổn thương cho các tế bào và mô của cơ thể sống. Hiện tượng quá nhiệt của cơ thể khi hấp thụ năng lượng điện từ dẫn đến sự thay đổi tần số của mạch đập, nhịp tim và phản ứng mao mạch.

Máu được coi là một chất điện phân, dưới tác động của trường điện từ, trong máu sinh ra các dòng điện ion, làm nóng các mô và tế bào. Với một cường độ xác định trường điện từ gây ra một ngưỡng đốt nóng mà cơ thể người không chịu nổi. Sự đốt nóng đặc biệt nguy hiểm đối với các cơ quan có hệ thống mao mạch kém với sự lưu thông máu ít (như mắt, não, dạ dày…). Đặc biệt nhạy cảm đối với hiệu ứng nhiệt là thủy tinh thể của mắt, túi mật, bọng đái và một số cơ quan khác.

Cùng với tác động nhiệt, trường điện từ còn gây ảnh hưởng xấu đến hệ thống thần kinh. Sự tác động của trường điện từ lên cơ thể người biểu hiện ở sự rối loạn chức năng của hệ thống thần kinh trung ương, biểu hiện dễ nhận thấy là sự mệt mỏi, đau đầu … Ngoài ra, trường điện từ còn gây rối loạn chức năng của hệ thống tim mạch và hệ thống trao đổi chất. Sự tác động lâu dài của trường điện 3 từ gây hiện tượng đau thắt ở vùng tim.
