Luận Văn Thạc Sĩ: Nghiên Cứu Phát Triển Phần Mềm SCADA Trên Cơ Sở Điện Toán Đám Mây

Luận văn thạc sĩ nghiên cứu phát triển phần mềm SCADA trên nền tảng điện toán đám mây trong lĩnh vực kỹ thuật điều khiển và tự động hóa.

• Tác giả: Huỳnh Xuân Tín
• Người hướng dẫn: TS. Trương Đình Châu
• Trường học: Đại Học Quốc Gia TP.HCM
• Chuyên ngành: Kỹ Thuật Điều Khiển Và Tự Động Hóa
• Đề tài: Nghiên Cứu Phát Triển Phần Mềm SCADA Dựa Trên Công Nghệ Điện Toán Đám Mây
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• 1.1. Mục tiêu và nhiệm vụ của luận văn
• 1.2. Phương pháp nghiên cứu
• 1.3. Điểm mới của luận văn
• 1.4. Giá trị thực tiễn của luận văn
• 2. CHƯƠNG 2: KIẾN TRÚC HỆ THỐNG VÀ CÔNG NGHỆ SỬ DỤNG
• 2.1. Giới thiệu kiến trúc hệ thống
• 2.2. Thiết bị máy móc bên dưới hệ thống
• 2.3. Mạng truyền thông
• 2.4. Người vận hành
• 2.5. Đặc điểm và mô hình triển khai hệ thống
• 2.6. Sử dụng công nghệ Web Service vào phát triển ứng dụng
• 2.6.1. Sự cần thiết của Web Service
• 2.6.2. Lý thuyết xây dựng một Web Service

Tóm tắt

I. Tổng Quan SCADA Điện Toán Đám Mây Tiềm Năng và Ưu Điểm

Hệ thống SCADA (Supervisory Control And Data Acquisition) truyền thống, với chức năng giám sát, điều khiển và thu thập dữ liệu từ xa, đang trải qua một cuộc cách mạng nhờ sự tích hợp với công nghệ điện toán đám mây. Xu hướng hội tụ giữa SCADA và công nghệ thông tin tạo ra một mô hình quản lý giám sát dữ liệu tập trung, khắc phục nhược điểm phân tán của các hệ thống cũ. Việc quản lý dữ liệu tập trung trên nền điện toán đám mây không chỉ nâng cao hiệu quả quản lý theo thời gian thực mà còn đảm bảo tính chính xác và đồng nhất của dữ liệu, vốn là yếu tố then chốt trong việc phân tích và tổng hợp. Luận văn này trình bày kiến trúc hệ thống, mô hình triển khai, và hướng phát triển của SCADA trên nền tảng đám mây, hướng tới mục tiêu phục vụ tốt hơn cho việc nâng cao hiệu quả quản lý. "Việc nghiên cứu thiết kế và phát triển hệ thống quản lý dữ liệu tập trung trên nền điện toán đám mây là một vấn đề đang được quan tâm."

1.1. Định Nghĩa và Vai Trò của Hệ Thống SCADA Truyền Thống

SCADA truyền thống là sự kết hợp giữa công nghệ thông tin và tự động hóa. Mục tiêu là hỗ trợ con người giám sát và điều khiển từ xa. Ngày nay, việc giám sát tập trung, đồng nhất các nguồn dữ liệu đóng vai trò then chốt. Các hệ thống SCADA hiện đại không chỉ thu thập dữ liệu mà còn thực hiện các chức năng quản lý, bảo trì và tối ưu hóa. Các thiết bị đầu cuối hiện trường (RTU) thu thập dữ liệu từ các cảm biến và cơ cấu chấp hành, sau đó truyền về trung tâm điều khiển. Việc sử dụng các PLC hoặc Controller để đảm nhiệm vai trò của RTU cũng rất phổ biến. "Trong thực tế có một số hệ thống vẫn thường được gọi là Scada mặc dù những hệ thống nay chỉ thực hiện duy nhất một chức năng là thu thập dữ liệu."

1.2. Điện Toán Đám Mây Nền Tảng Của SCADA Thế Hệ Mới

Điện toán đám mây cung cấp tài nguyên tính toán và lưu trữ như những dịch vụ trên mạng. Người dùng không cần am hiểu về công nghệ hạ tầng. Kiến trúc điện toán đám mây bao gồm lớp Front-end (giao diện người dùng) và lớp Back-end (cơ sở hạ tầng). Các máy tính trên đám mây hoạt động đồng bộ, cho phép ứng dụng sử dụng toàn bộ sức mạnh tính toán. Điện toán đám mây còn mang lại tính linh hoạt cao, dễ dàng mở rộng tài nguyên theo nhu cầu. "Điện toán đám mây có thể được xem như là giai đoạn tự nhiên tiếp theo từ mô hình điện toán lưới."

II. Thách Thức Triển Khai SCADA Truyền Thống và Giải Pháp

Mô hình quản lý giám sát dữ liệu của các đơn vị SCADA truyền thống gặp nhiều hạn chế. Dữ liệu phân tán không đồng nhất gây khó khăn cho quá trình giám sát và báo cáo. Việc này làm giảm tính chính xác của công tác phân tích tổng hợp. Để giải quyết vấn đề này, việc nghiên cứu thiết kế và phát triển hệ thống quản lý dữ liệu tập trung trên nền điện toán đám mây là cần thiết. Luận văn này sẽ trình bày một giải pháp SCADA theo hướng tập trung, nâng cao hiệu quả quản lý, đơn giản hóa và đồng nhất các nguồn dữ liệu. Đồng thời, giải pháp này cũng sẽ đảm bảo tính chính xác của việc phân tích tổng hợp dữ liệu.

2.1. Hạn Chế Của Mô Hình SCADA Phân Tán Truyền Thống

Trong những năm gần đây, sự phát triển mạnh mẽ của SCADA và công nghệ thông tin đã bộc lộ những hạn chế của mô hình phân tán truyền thống. Các nguồn dữ liệu phân tán không có sự đồng nhất, gây khó khăn cho việc giám sát và báo cáo. Điều này ảnh hưởng đến tính chính xác của công tác phân tích tổng hợp. "Trong những năm gần đây, với sự phát triển mạnh mẽ cùng với xu hướng hội tụ của Scada và công nghệ thông tin, mô hình quản lý giám sát dữ liệu của các đơn vị Scada bên dưới theo xu hướng phân tán truyền thống chưa đáp ứng được nhu cầu quản lý và những thay đổi ngày càng đa dạng và phức tạp của quy trình Scada; đồng thời những thay đổi của quy trình quản lý tập hợp dữ liệu tại các máy bên dưới dẫn đến các nguồn dữ liệu phân tán đó không có sự đồng nhất gây khó khăn cho quá trình giám sát cũng như báo cáo làm giảm tính chính xác của công tác phân tích tổng hợp."

2.2. Yêu Cầu Của Hệ Thống SCADA Tập Trung Trên Đám Mây

Hệ thống SCADA tập trung trên nền điện toán đám mây cần đáp ứng các yêu cầu sau: Thu thập dữ liệu từ các thiết bị bên dưới, truyền dữ liệu thông qua mạng Internet, xây dựng giao diện người dùng Webform tiện ích để tương tác từ xa. Hệ thống phải đảm bảo tính bảo mật và tin cậy của dữ liệu. Việc triển khai phải dễ dàng và có khả năng mở rộng linh hoạt. Ngoài ra, hệ thống phải cung cấp các công cụ phân tích và báo cáo mạnh mẽ để hỗ trợ người dùng đưa ra quyết định. "Luận văn sẽ hoàn thành giải pháp Scada theo hướng tập trung dựa trên cơ sở điện toán đám mây, đề tài sẽ thực hiện các nhiệm vụ như sau: Nghiên cứu, xây dựng phần mềm thu thập dữ liệu từ các thiết bị bên dưới đưa lên trạm chủ trung tâm. Nghiên cứu và phân tích dịch vụ Web được sử dụng trao đổi dữ liệu thông qua mạng Internet. Nghiên cứu, xây dựng giao diện người dùng Webform tiện ích cho việc tương tác từ xa qua mạng Internet với thiết bị bên dưới."

III. Cách Xây Dựng Phần Mềm SCADA Điện Toán Đám Mây Hiệu Quả

Xây dựng phần mềm SCADA trên điện toán đám mây đòi hỏi sự kết hợp của nhiều công nghệ. Ứng dụng thu thập dữ liệu từ các trạm bên dưới thông qua giao thức Modbus. Dịch vụ Web (Web Service) đóng vai trò quan trọng trong việc truyền dữ liệu lên Web server và Database server. Giao diện người dùng (Webform) cho phép người dùng tương tác từ xa thông qua trình duyệt Web. Quá trình phát triển phần mềm cần tuân thủ các tiêu chuẩn bảo mật để bảo vệ dữ liệu và hệ thống. "Đề tài đã thiết kế ứng dụng thu thập dữ liệu từ các trạm bên dưới, thông qua Web service gửi dữ liệu lên Web server va Database server để người dùng bên ngoài có thể thông qua trình duyệt Web browser tương tác với trạm dữ liệu bên dưới thông qua Internet một cách nhanh chóng, chính xác và tập trung."

3.1. Thiết Kế Ứng Dụng Thu Thập Dữ Liệu Data Acquisition

Ứng dụng thu thập dữ liệu là thành phần quan trọng của hệ thống SCADA. Nó có nhiệm vụ giao tiếp với các thiết bị bên dưới (PLC, cảm biến) thông qua các giao thức như Modbus RTU, Modbus TCP, Profibus, GSM/GPS. Ứng dụng cần được thiết kế để hoạt động ổn định và tin cậy trong môi trường công nghiệp. "Hệ thống gồm một Server riêng đặt tại công ty, nhà máy hay tại nhà cung cấp Server tùy theo nhu cầu người sử dụng. Server này cung cấp Driver để giao tiếp với các thiết bị bên dưới gồm vi xử lý, các PLC, các máy giám sát điện này Power Meter… bằng các chuẩn giao tiếp Modbus RTU, Modbus TCP, Profibus, GSM / GPS."

3.2. Sử Dụng Web Service Để Truyền Dữ Liệu Lên Đám Mây

Dịch vụ Web (Web Service) đóng vai trò cầu nối giữa ứng dụng thu thập dữ liệu và hệ thống SCADA trên đám mây. Nó cho phép truyền dữ liệu qua mạng Internet một cách an toàn và hiệu quả. Web Service sử dụng các giao thức chuẩn như SOAP, REST để trao đổi dữ liệu. Việc sử dụng Web Service giúp hệ thống SCADA có khả năng tương tác với các hệ thống khác một cách dễ dàng. "Đề tài đã thiết kế ứng dụng thu thập dữ liệu từ các trạm bên dưới, thông qua Web service gửi dữ liệu lên Web server va Database server để người dùng bên ngoài có thể thông qua trình duyệt Web browser tương tác với trạm dữ liệu bên dưới thông qua Internet một cách nhanh chóng, chính xác và tập trung."

3.3. Xây dựng giao diện Webform tiện ích

Giao diện Webform là cổng tương tác chính giữa người dùng và hệ thống. Giao diện phải trực quan, dễ sử dụng và cung cấp đầy đủ thông tin cần thiết. Nó phải cho phép người dùng theo dõi trạng thái của các thiết bị, điều khiển từ xa và xem báo cáo. Việc thiết kế giao diện cần chú trọng đến trải nghiệm người dùng (UX) và khả năng đáp ứng (responsive) để đảm bảo hoạt động tốt trên nhiều thiết bị. Xây dựng giao diện người dùng Webform tiện ích cho việc tương tác từ xa qua mạng Internet với thiết bị bên dưới.

IV. Ứng Dụng SCADA Điện Toán Đám Mây Kết Quả Đánh Giá

Hệ thống SCADA trên điện toán đám mây có nhiều ứng dụng thực tế. Trong lĩnh vực công nghiệp, nó được sử dụng để giám sát và điều khiển các quy trình sản xuất. Trong lĩnh vực năng lượng, nó được sử dụng để quản lý mạng lưới điện và nước. Trong lĩnh vực y tế, nó có thể dùng để theo dõi các thông số của bệnh nhân từ xa. Luận văn này sẽ trình bày một số kết quả đạt được khi triển khai hệ thống SCADA trên đám mây. "Với phương pháp Scada theo hướng tập trung trên cơ sở điện toán đám mây trong luận văn này, nó có áp dụng rất lớn cho các nhà máy với nhiều thiết bị tự động hóa cần điều khiển, các thông số hoạt động của các van, các cảm biến cần được giám sát thường xuyên ở các vị trí xa so với trung tâm; cũng như việc tổng hợp báo cáo thông số kỹ thuật hay các sự cố một cách đầy đủ và bao quát nhất."

4.1. Triển Khai SCADA Trong Môi Trường Công Nghiệp Thực Tế

Hệ thống SCADA được triển khai trong một nhà máy sản xuất để giám sát các thông số hoạt động của các thiết bị. Dữ liệu được thu thập từ các cảm biến và PLC, sau đó truyền về trung tâm điều khiển thông qua Web Service. Người vận hành có thể theo dõi trạng thái của các thiết bị và điều khiển từ xa thông qua giao diện Webform. Kết quả cho thấy hệ thống hoạt động ổn định và mang lại hiệu quả cao trong việc quản lý quy trình sản xuất.

4.2. Đánh Giá Hiệu Quả Của Hệ Thống SCADA Trên Đám Mây

Hệ thống SCADA trên đám mây mang lại nhiều lợi ích so với hệ thống truyền thống. Nó giúp giảm chi phí đầu tư và vận hành, tăng tính linh hoạt và khả năng mở rộng, cải thiện hiệu quả quản lý và giám sát. Tuy nhiên, việc triển khai hệ thống cũng gặp một số thách thức như đảm bảo tính bảo mật và tin cậy của dữ liệu, tích hợp với các hệ thống hiện có, đào tạo người dùng. "Điện toán đám mây có những đặc điểm chính sau đây: Tránh phí tổn cho khách hàng. Độc lập thiết bị và vị trí: cho phép khách hàng truy cập hệ thống từ bất kỳ nơi nào hoặc bằng bất kỳ thiết bị gì. Nhiều người sử dụng: giúp chia sẻ tài nguyên và giá thành, cho phép tập trung hóa cơ sở hạ tầng, tận dụng hiệu quả các hệ thống. Phân phối theo nhu cầu sử dụng. Quản lý được hiệu suất. Tin cậy. Khả năng mở rộng. Cải thiện tài nguyên. Khả năng duy trì."

V. Hướng Phát Triển SCADA Điện Toán Đám Mây Trong Tương Lai

Hướng phát triển của SCADA trên điện toán đám mây tập trung vào việc tích hợp các công nghệ mới như Internet of Things (IoT), trí tuệ nhân tạo (AI), và học máy (Machine Learning). Việc tích hợp IoT giúp mở rộng phạm vi giám sát và điều khiển, thu thập dữ liệu từ nhiều nguồn khác nhau. AI và Machine Learning giúp phân tích dữ liệu, dự đoán các sự cố, và tối ưu hóa các quy trình. "Với sự phát triển và lớn mạnh của Internet, Web Service thật sự là một công nghệ đáng được quan tâm để giảm chi phí và độ phức tạp trong tích hợp và phát triển hệ thống. Dịch vụ Web cho phép client và server tương tác được với nhau ngay cả trong những môi trường khác nhau."

5.1. Tích Hợp Internet of Things IoT Vào Hệ Thống SCADA

Việc tích hợp IoT vào hệ thống SCADA cho phép kết nối và thu thập dữ liệu từ hàng tỷ thiết bị. Dữ liệu từ các thiết bị IoT được sử dụng để giám sát môi trường, theo dõi tài sản, và tối ưu hóa các quy trình. Tuy nhiên, việc tích hợp IoT cũng đặt ra những thách thức về bảo mật, quản lý dữ liệu, và xử lý dữ liệu lớn.

5.2. Ứng Dụng Trí Tuệ Nhân Tạo AI và Học Máy Machine Learning

AI và Machine Learning có thể được sử dụng để phân tích dữ liệu SCADA, dự đoán các sự cố, và tối ưu hóa các quy trình. Ví dụ, AI có thể được sử dụng để phát hiện các bất thường trong dữ liệu, dự đoán thời gian bảo trì thiết bị, và tự động điều chỉnh các thông số hoạt động. Việc ứng dụng AI và Machine Learning giúp nâng cao hiệu quả và độ tin cậy của hệ thống SCADA.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, việc giám sát và điều khiển hệ thống sản xuất ngày càng trở nên phức tạp và đòi hỏi tính chính xác cao. Theo ước tính, các hệ thống SCADA truyền thống với mô hình phân tán không còn đáp ứng được nhu cầu quản lý tập trung và đồng bộ dữ liệu trong các nhà máy, bệnh viện, chung cư hay các cơ sở sản xuất. Luận văn thạc sĩ này tập trung nghiên cứu và phát triển phần mềm SCADA dựa trên nền tảng điện toán đám mây, nhằm giải quyết các vấn đề về đồng bộ dữ liệu, tăng tính linh hoạt và hiệu quả trong giám sát điều khiển.

Mục tiêu chính của nghiên cứu là xây dựng một hệ thống SCADA tập trung, sử dụng công nghệ Web Service để thu thập, xử lý và truyền tải dữ liệu từ các thiết bị hiện trường lên máy chủ trung tâm, đồng thời cung cấp giao diện người dùng Webform tiện ích cho việc tương tác từ xa qua Internet. Phạm vi nghiên cứu bao gồm mô phỏng thu thập dữ liệu tại ba trung tâm: bệnh viện, chung cư và nhà máy tại Bình Dương, trong khoảng thời gian thực nghiệm năm 2014.

Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao hiệu quả quản lý dữ liệu theo thời gian thực, đảm bảo tính chính xác và đồng nhất của dữ liệu, đồng thời giảm thiểu chi phí vận hành và tăng khả năng mở rộng hệ thống. Các chỉ số đánh giá như tính sẵn sàng của hệ thống, mức độ đồng nhất dữ liệu và khả năng mở rộng được đặt ra nhằm đảm bảo hệ thống đáp ứng tốt các yêu cầu thực tế.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

• Lý thuyết SCADA (Supervisory Control And Data Acquisition): Đây là hệ thống điều khiển giám sát và thu thập dữ liệu, kết hợp chặt chẽ giữa công nghệ tự động hóa và công nghệ thông tin, giúp giám sát và điều khiển từ xa các thiết bị hiện trường như PLC, RTU, cảm biến.

• Mô hình điện toán đám mây (Cloud Computing): Cung cấp tài nguyên tính toán và lưu trữ như dịch vụ trên mạng Internet, với các đặc điểm như tính linh hoạt, khả năng mở rộng, độc lập thiết bị và vị trí, giúp tập trung hóa dữ liệu và giảm chi phí vận hành.

Các khái niệm chính được sử dụng bao gồm:

• Web Service: Công nghệ cho phép các ứng dụng khác nhau trên các nền tảng khác nhau giao tiếp và trao đổi dữ liệu qua mạng Internet theo chuẩn mở như XML, SOAP, WSDL.

• Giao thức Modbus: Giao thức truyền thông phổ biến trong công nghiệp, hỗ trợ truyền dữ liệu giữa các thiết bị điều khiển và hệ thống SCADA.

• SQL Server: Hệ quản trị cơ sở dữ liệu quan hệ dùng để lưu trữ và quản lý dữ liệu thu thập được.

• Giao diện Webform ASP.NET: Công nghệ xây dựng giao diện người dùng trên nền tảng web, hỗ trợ tương tác từ xa và báo cáo dữ liệu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tiếp cận đa môi trường, kết hợp tham khảo các công trình khoa học hiện có để lựa chọn giải pháp tối ưu cho môi trường phát triển. Cỡ mẫu nghiên cứu bao gồm các thiết bị và trạm thu thập dữ liệu tại ba trung tâm: bệnh viện, chung cư và nhà máy, với dữ liệu thực tế về nhiệt độ, độ ẩm, điện, nước, sản lượng nhập xuất.

Phương pháp chọn mẫu là mô phỏng các trạm thu thập dữ liệu đại diện cho các môi trường khác nhau nhằm đánh giá tính hiệu quả của hệ thống. Phân tích dữ liệu được thực hiện thông qua các thuật toán xử lý dữ liệu trên nền tảng .NET Framework, sử dụng Web Service để truyền tải dữ liệu và SQL Server để lưu trữ.

Timeline nghiên cứu kéo dài trong năm 2014, bao gồm các giai đoạn: thiết kế kiến trúc hệ thống, phát triển phần mềm thu thập dữ liệu, xây dựng giao diện người dùng, thử nghiệm và đánh giá hiệu năng hệ thống.

---

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Hệ thống SCADA tập trung trên nền điện toán đám mây được triển khai thành công và hoạt động ổn định: Qua thử nghiệm với 10 người dùng truy cập đồng thời, hệ thống vẫn duy trì tốc độ xử lý nhanh và ổn định, đảm bảo tính sẵn sàng cao.

• Dữ liệu thu thập được đồng bộ và chính xác: Các số liệu về điện, nước tại chung cư, nhiệt độ, độ ẩm tại bệnh viện và sản lượng nhập xuất tại nhà máy được cập nhật liên tục với độ trễ khoảng 1 giây, đảm bảo tính kịp thời và chính xác.

• Giao diện Webform thân thiện, hỗ trợ báo cáo và phân tích dữ liệu: Người dùng có thể xem dữ liệu theo thời gian thực, xuất báo cáo dưới dạng Excel và vẽ đồ thị theo yêu cầu, giúp dễ dàng theo dõi và phân tích.

• Khả năng phân quyền người dùng linh hoạt: Hệ thống phân chia quyền giữa operator và engineer, trong đó engineer có thể điều chỉnh các thông số cài đặt như mức ngưỡng an toàn, còn operator chỉ được phép giám sát và báo cáo.

Thảo luận kết quả

Nguyên nhân của sự thành công này đến từ việc ứng dụng công nghệ Web Service giúp giảm độ phức tạp trong tích hợp hệ thống và tăng khả năng tương tác giữa các thành phần khác nhau. So với các hệ thống SCADA truyền thống phân tán, mô hình tập trung trên đám mây giúp đồng nhất dữ liệu, giảm thiểu sai sót và tăng hiệu quả quản lý.

Kết quả cũng phù hợp với các nghiên cứu trong ngành về lợi ích của điện toán đám mây trong tự động hóa công nghiệp, đặc biệt là về tính linh hoạt và khả năng mở rộng. Việc sử dụng giao thức Modbus phổ biến giúp hệ thống dễ dàng tích hợp với các thiết bị hiện trường đa dạng.

Dữ liệu có thể được trình bày qua các biểu đồ thời gian thực và bảng báo cáo Excel, giúp người quản lý dễ dàng theo dõi xu hướng sử dụng và phát hiện các bất thường kịp thời.

---

Đề xuất và khuyến nghị

• Mở rộng nguồn dữ liệu đầu vào: Tăng cường tích hợp thêm các thiết bị và trạm thu thập dữ liệu mới nhằm nâng cao khả năng giám sát toàn diện, dự kiến thực hiện trong vòng 12 tháng tới bởi bộ phận phát triển hệ thống.

• Nâng cao tính ổn định và sẵn sàng của hệ thống: Tối ưu hóa thuật toán xử lý và cơ sở hạ tầng máy chủ để đáp ứng số lượng người dùng truy cập lớn hơn, mục tiêu đạt 100 người dùng đồng thời trong 6 tháng tiếp theo.

• Phát triển thêm các chức năng báo cáo và phân tích dữ liệu: Tích hợp các công cụ phân tích nâng cao, hỗ trợ dự báo và cảnh báo sớm, nhằm cải thiện hiệu quả quản lý, dự kiến hoàn thành trong 9 tháng.

• Tăng cường bảo mật và phân quyền: Cập nhật các tiêu chuẩn bảo mật mới nhất, nâng cao khả năng kiểm soát truy cập và bảo vệ dữ liệu, thực hiện liên tục và đánh giá định kỳ hàng quý.

---

Đối tượng nên tham khảo luận văn

• Các kỹ sư và chuyên gia tự động hóa: Có thể áp dụng giải pháp SCADA tập trung để nâng cao hiệu quả giám sát và điều khiển trong các nhà máy, xí nghiệp.

• Quản lý hệ thống IT và vận hành: Hỗ trợ trong việc thiết kế và triển khai hệ thống quản lý dữ liệu tập trung, giảm thiểu chi phí vận hành và tăng tính ổn định.

• Nhà nghiên cứu và sinh viên ngành kỹ thuật điều khiển và tự động hóa: Cung cấp kiến thức thực tiễn về ứng dụng điện toán đám mây và Web Service trong hệ thống SCADA.

• Các doanh nghiệp và tổ chức có nhu cầu giám sát từ xa: Ví dụ như bệnh viện, chung cư, nhà máy sản xuất, giúp cải thiện quản lý tài nguyên và nâng cao chất lượng dịch vụ.

---

Câu hỏi thường gặp

1. Hệ thống SCADA trên nền điện toán đám mây có ưu điểm gì so với hệ thống truyền thống?
   Hệ thống tập trung giúp đồng bộ dữ liệu, giảm sai sót, tăng tính linh hoạt và khả năng mở rộng, đồng thời cho phép truy cập từ xa qua Internet một cách nhanh chóng và chính xác.

2. Web Service được sử dụng như thế nào trong hệ thống này?
   Web Service cung cấp các phương thức chuẩn để trao đổi dữ liệu giữa phần mềm thu thập dữ liệu và máy chủ trung tâm, hỗ trợ giao tiếp đa nền tảng và giảm độ phức tạp tích hợp.

3. Giao thức Modbus có vai trò gì trong hệ thống?
   Modbus là giao thức truyền thông phổ biến dùng để kết nối các thiết bị điều khiển hiện trường với hệ thống SCADA, đảm bảo truyền dữ liệu ổn định và hiệu quả.

4. Làm thế nào để người dùng có thể tương tác với hệ thống từ xa?
   Người dùng sử dụng giao diện Webform trên trình duyệt web, có thể truy cập và giám sát dữ liệu, điều chỉnh thông số và xuất báo cáo mọi lúc mọi nơi qua Internet.

5. Hệ thống có khả năng mở rộng như thế nào?
   Hệ thống được thiết kế với kiến trúc mở, cho phép thêm các trạm thu thập dữ liệu mới và mở rộng chức năng phần mềm mà không ảnh hưởng đến hoạt động hiện tại.

---

Kết luận

• Đã xây dựng thành công hệ thống SCADA tập trung dựa trên nền tảng điện toán đám mây, đáp ứng yêu cầu giám sát và điều khiển từ xa với tính ổn định cao.
• Ứng dụng công nghệ Web Service giúp tăng khả năng tương tác và tích hợp đa nền tảng.
• Hệ thống thu thập và đồng bộ dữ liệu chính xác, hỗ trợ báo cáo và phân tích theo thời gian thực.
• Phân quyền người dùng linh hoạt, đảm bảo an toàn và hiệu quả quản lý.
• Đề xuất các hướng phát triển tiếp theo nhằm nâng cao tính ổn định, mở rộng nguồn dữ liệu và đa dạng hóa chức năng báo cáo.

Tiếp theo, cần triển khai mở rộng hệ thống tại các cơ sở thực tế, đồng thời phát triển các công cụ phân tích nâng cao để tối ưu hóa hiệu quả quản lý. Mời các chuyên gia và doanh nghiệp quan tâm áp dụng và phát triển giải pháp này nhằm nâng cao hiệu quả vận hành và quản lý hệ thống tự động hóa.

Trích đoạn nội dung tài liệu

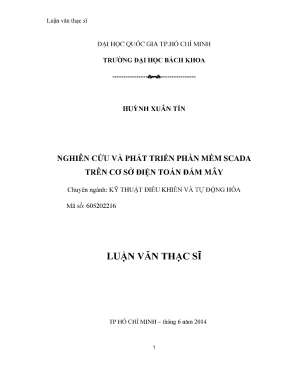

Luận văn thạc sĩ ĐẠI HỌC QUOC GIA TP.HO CHÍ MINH TRUONG DAI HOC BACH KHOA HUYNH XUAN TIN NGHIEN CUU VA PHAT TRIEN PHAN MEM SCADA TREN CO SO DIEN TOAN DAM MAY Chuyên ngành: KỸ THUAT DIEU KHIEN VA TỰ DONG HOA Mã số: 605202216 LUẬN VÁN THẠC SĨ TP HO CHÍ MINH- tháng 6 năm 2014 Luận văn thạc sĩ CÔNG TRÌNH ĐƯỢC HOÀN THÀNH TẠI TRUONG ĐẠI HOC BACH KHOA — ĐHQG — HCM Xác nhận của Chủ tịch Hội đồng đánh giá LV và Trưởng Khoa quản lý chuyên ngành sau khi luận văn được sữa chữa (nêu có). CHỦ TỊCH HỘI DONG TRƯỞNG KHOA Luận văn thạc sĩ ĐẠI HỌC QUỐC GIA TP.HCM CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc TRƯƠNG ĐẠI HỌC BÁCH KHOA lập - Tự do - Hạnh phúc NHIEM VỤ LUẬN VĂN THẠC SĨ Họ tên học VIÊN: .-------cccc Ăn 335 xx2 MSHV:. Ngày, tháng, năm sinh: .-- (cv gi Nơi sinh:. --- ng vn Mã số :.

TÊN DE TÀI:. NHIỆM VU VA NỘI DUNG::. NGÀY GIAO NHIỆM VU: (Ghi theo trong QD giao đề tài). NGÀY HOÀN THÀNH NHIEM VỤ: (Ghi theo trong QD giao dé tài).

CÁN BO HƯỚNG DAN (Ghi rõ học ham, học vị, ho, tên):. CÁN BỘ HƯỚNG DÂN CHỦ NHIỆM BỘ MÔN ĐÀO TẠO (Họ tên và chữ ký) (Họ tên và chữ ký) TRUONG KHOA.Tính cấp thiết của để tài.Pham vi nghiÊn CỨU. G G19 0 TH ng ng 11 1.Muc tiêu va nhiệm vụ của luận Van. ccc ccc cee ceeeeeseessesseeseeseeseeseeeeeees II 1.Phương pháp nghiên CỨU .Diém mới của luận Văn.

- St S 11111219111 1E SE Hee 12 1.Giá trị thực tiễn của luận văn.KIEN TRÚC HE THONG VA CONG NGHỆ SU DỤNG.Giới thiệu kiến trúc hệ thong .---- ¿2+ + ESEEEE2E2 SE EEEEEEEEEEErrrree 12 2.Thiết bi máy móc bên dưới hệ thống .Server trạm chủ trung tam. --- --cks s92 HH re 13 2.Mạng truyền thông.Người vận hành. -- c9 ng ng nh 14 2.Đặc điểm và mô hình triển khai hệ thống.Sử dung công nghệ Web Service vào phát triển ứng dụng.Sự cần thiết của Web Service .Lý thuyết xây dựng một Web Service .Thiết kế Web Service cho hệ thống.XÂY DUNG SCADA TREN CƠ SỞ ĐIỆN TOÁN DAM MÃẦY. Đặc điểm và chức năng của hệ thong SCADA dựa trên đám mây.

Thiết kế ứng dụng thu thập dữ liệu .Tìm hiều về giao thức modbus .Tìm hiểu về cơ sở dit liệu SOL S€rV€r-.Xây dụng UNG dụng.-- - - - - - c1 SH ng nh 29 3.Xây dựng giao diện người dùng trên ASP.-ẶẶ 222 se 34 Luận văn thạc sĩ 3.Khái niệm ASP.Xây dựng Webform giao diện người dùng .Các chỉ tiêu đánh giá hệ thống::.---- + 2 5 SE 2E+E£ESEE£EEEeErErErrrrerkee 47 sua.Một số kết quả đạt ƯỢC.--- S211 HH HH ke 49 5.Hướng phát triển của dé tài.- ¿5c 2< S13 E21 11151271 2121221 01111 te 49 Luận văn thạc sĩ DANH MỤC CÁC HÌNH Hình 2.1: Mô hình triển khai hệ thông.2: Tao một Web service trong Visual StudIO.--cccsssss+++ss+ 22 Hình 2.3: Web Service và các dich VU CỦa TÓ.ẶẶẶẶSSẰS ceeeseeeeeeeeeeaaes 25 Hình 3.1: Giao diện ứng dụng thu thâp dữ liệu.dll vào Ung dụng.--------<ccSSS++Ss se 3l Hình 3.3: Cau trúc của file xml được thiết kẾ.4: Đưa Web service vào Ứng dụng.5: Giao diện quan lý đăng nhập trên Webform.6: Biéu đồ quản trị người dùng.7: Giao diện hiển thị trạng thái trên Webform.8: Đồ thị thời gian thực trên Webform.-----c-ssS*S vvvrreres 39 Hình 3.9: Giao diện báo cáo theo thời gian và fÊn.10: Kết quả báo cáo bằng EXcel.11: Giao diện của thiết lập các hệ sỐ.12: Giao diện của phan quản lý tài khoản.-- << - <<:46 Luận văn thạc sĩ LỜI CÁM ƠN Trước hết, em xin gửi lời cảm ơn chân thành nhất đến Tién Sĩ Trương Đình Châu, ĐH Bách Khoa HCM, người đã định hướng và giúp đỡ em rất nhiều trong quá trình thực hiện nghiên cứu của mình. Bên cạnh đó em cũng sửi lời cảm ơn đến bạn bè, đồng nghiệp đã chia sẽ những kinh nghiệm bố ích với những khó khăn mà đề tài gặp phải. Em hy vọng sẽ được nhận những lời bô ích trong quá trình học tập theo của mình. Chúc mọi người sức khỏe và thành công trong sự nghiệp.

Thân ái Huỳnh Xuân Tín Luận văn thạc sĩ LỜI CAM ĐOAN Tôi xin cam đoan các kết quả được đưa ra trong luận văn đều dựa trên các thử nghiệm chạy thử trong quá trình nghiên cứu của tôi. Nội dung luận văn có tham khảo và sử dụng một s6 thông tin, tài liệu từ các nguon sách, trên mạng cua những người đi trước có liên quan đến lĩnh vực này. Những tài liệu liệt này kê trong danh mục các tài liệu tham khảo. Cuối cùng, tôi xin cam đoan chịu trách nhiệm với những gì mình trình bày.

Người thực hiện Huynh Xuân Tin Luận văn thạc sĩ Tóm tat: Dé tài trình bày một ứng dụng Scada giám sát điều khiển dựa trên cơ so điện toán dam máy với dữ liệu tap trung, đồng bộ thông nhất với nhau. Phương pháp sử dụng công nghệ Web service dé phát triển, nó cung cấp các dịch vụ cho ung dung và mang tính bao mát cho hệ cở sở dit liệu và cho người sử dụng. Đề tài đã thiết kế ứng dụng thu thập dữ liệu từ các trạm bên dưới, thông qua Web service gửi dit liệu lên Web server va Database server dé người dùng bên ngoài có thé thông qua trình duyệt Web browser tương tác với tram dữ liệu bên dưới thông qua Internet một cách nhanh chóng, chính xác và tập trung. Abstract: The tread presents a Scada applicaiton controls monitoring based on cloud computing with centralized data, sync consistent with one another.

The method uses Web service technology to develop, it provides applications and services to bring sercurity for database systems and users. The thread is designed to collect data form under stations, through Web service sends datas to Web server and Database server for external users via a browser which can interact with the Web browser client side data below through Internet quickly, accurately and focus.GIỚI THIỆU SCADA(Supervisory Control And Data Acquisition) hiểu theo nghĩa truyền thống là một hệ thong điều khiến giám sát va thu thập dữ liệu. Nhằm hỗ trợ con người trong quá trình giám sát và điều khiển từ xa.Tuy nhiên, trong thực tế có một số hệ thống vẫn thường được gọi là Scada mặc dù những hệ thống nay chỉ thực hiện duy nhất một chức năng là thu thập dữ liệu. Hệ thống Scada là kết quả của sự kết hợp chặt chẽ giữa công nghệ thông tin và công nghệ tự động hóa.Tính cấp thiết của đề tài Trong những năm gân đây, với sự phát triển mạnh mẽ cùng với xu hướng hội tụ của Scada và công nghệ thông tin, mô hình quản lý giám sát dữ liệu của các đơn vị Scada bên dưới theo xu hướng phân tán truyền thống chưa đáp ứng được nhu cau quản lý và những thay đổi ngày càng đa dang và phức tạp của quy trình Scada; đồng thời những thay đổi của quy trình quản lý tập hợp dữ liệu tại các máy bên dưới dẫn đến các nguôn dữ liệu phân tán đó không có sự đồng nhất gây khó khăn cho quá trình giám sát cũng như báo cáo làm giám tính chính xác của công tác phân tích tong hợp.

Do dé, việc nghiên cứu thiết kế và phát triển hệ thống quan ly dữ liệu tập trung trên nền điện toán đám mây là một van dé đang được quan tâm. Bài luận “nghiên cứu va phát triển Scada trên cơ sở điện toán đám mây” giới thiệu kiến trúc hệ thống, mô hình triển khai cũng như hướng phát triển mở rộng của hệ thống Scada nhằm phục vụ tốt hơn cho việc nâng cao hiệu quả quản lý theo thời gian thực, chính xác nhất và tập trung nhất; với mong muốn phục vụ tốt hơn cho việc nâng cao hiệu quả cũng như đơn giản hóa và đồng nhất các nguồn dữ liệu, đám báo tính chính xác của việc phân tích tong hợp dữ liệu.Phạm vi nghiên cứu Đề tài đã được dựa vào lý thuyết cũng như nhu cau thực tế của các công ty, nhà máy can theo dõi, giám sát tập trung các dữ liệu thực của các phân xưởng, các chỉ nhánh nam rải rác. Đề tài sẽ mô phỏng việc thu thập các số liệu cơ bản của bệnh viện, chung cư và nhà may; từ đó đưa ra giải pháp phần mềm và các đặc tính khi xây dựng trong hệ thống Scada.Mục tiêu và nhiệm vụ của luận văn Luận văn sẽ hoàn thành giải pháp Scada theo hướng tập trung dựa trên cơ sở điện toán đám mây, đê tài sẽ thực hiện các nhiệm vụ như sau: e Nghiên cứu, xây dựng phan mềm thu thập dữ liệu từ các thiết bị bên dưới đưa lên trạm chủ trung tâm. e Nghiên cứu va phân tích dịch vụ Web được sử dụng trao đổi dữ liệu thông qua mạng Internet.

e Nghiên cứu, xây dựng giao diện người dùng Webform tiện ich cho việc tương tác từ xa qua mạng Internet với thiết bị bên dưới.Phương pháp nghiên cứu Phương pháp tiếp cận đa môi trường, với việc tham khảo tất cả các phương pháp hiện có qua các công trình nghiên cứu khoa học để chọn ra giải pháp áp dung tốt nhất với môi trường phát triển. Khi phát triển phần mềm. các thuật toán sẽ được thí nghiệm trên máy tính nhiều lần dé tạo sự 6n định của hệ thống khi hoạt động liên tục.Diém mới của luận van Luận văn đã cung câp giải pháp cho việc giám sát dữ liệu theo hướng tập trung, nâng cao hiệu quả cũng như đơn giản hóa các nguôn dữ liệu, tránh phân tán mà tập trung phân tích, tong hợp từ nhiều nguồn khác nhau.Giá trị thực tiễn của luận văn Với phương pháp Scada theo hướng tập trung trên cơ sở điện toán đám mây trong luận văn này, nó có áp dung rat lớn cho các nha máy với nhiễu thiết bi tự động hóa cần điều khiến, các thông số hoạt động của các van, các cảm biến cần được giám sát thường xuyên ở các vị trí xa so với trung tâm; cũng như việc tống hợp báo cáo thông số kỹ thuật hay các sự cô một cách day đủ và bao quát nhất.KIÊN TRÚC HE THONG VÀ CÔNG NGHỆ SỬ DUNG 2.Giới thiệu kiến trúc hệ thong 2.Thiết bị máy móc bên dưới hệ thong Hệ thông gồm một Server riêng đặt tại công ty, nhà máy hay tai nhà cung cấp Server tùy theo nhu cau người sử dụng. Server này cung cap Driver dé giao tiếp với các thiết bị bên dưới gồm vi xử lý, các PLC, các máy giám sát điện nay Power Meter.bang cac chuan giao tiép Modbus RTU, Modbus TCP, Profibus, GSM / GPS.Thiết bi đầu cuối hiện trường (RTU) thực hiện chức năng giao tiếp giữa hệ SCADA và quá trình cần giám sát vận hành thông qua các cảm biến và cơ cầu chấp hành.

RTU có thê là một hệ vi xử lý được thiết kế riêng cho mục đích, yêu cầu của hệ SCADA nói chung nhưng cũng có thể sử dụng các PLC hoặc các Controller.
