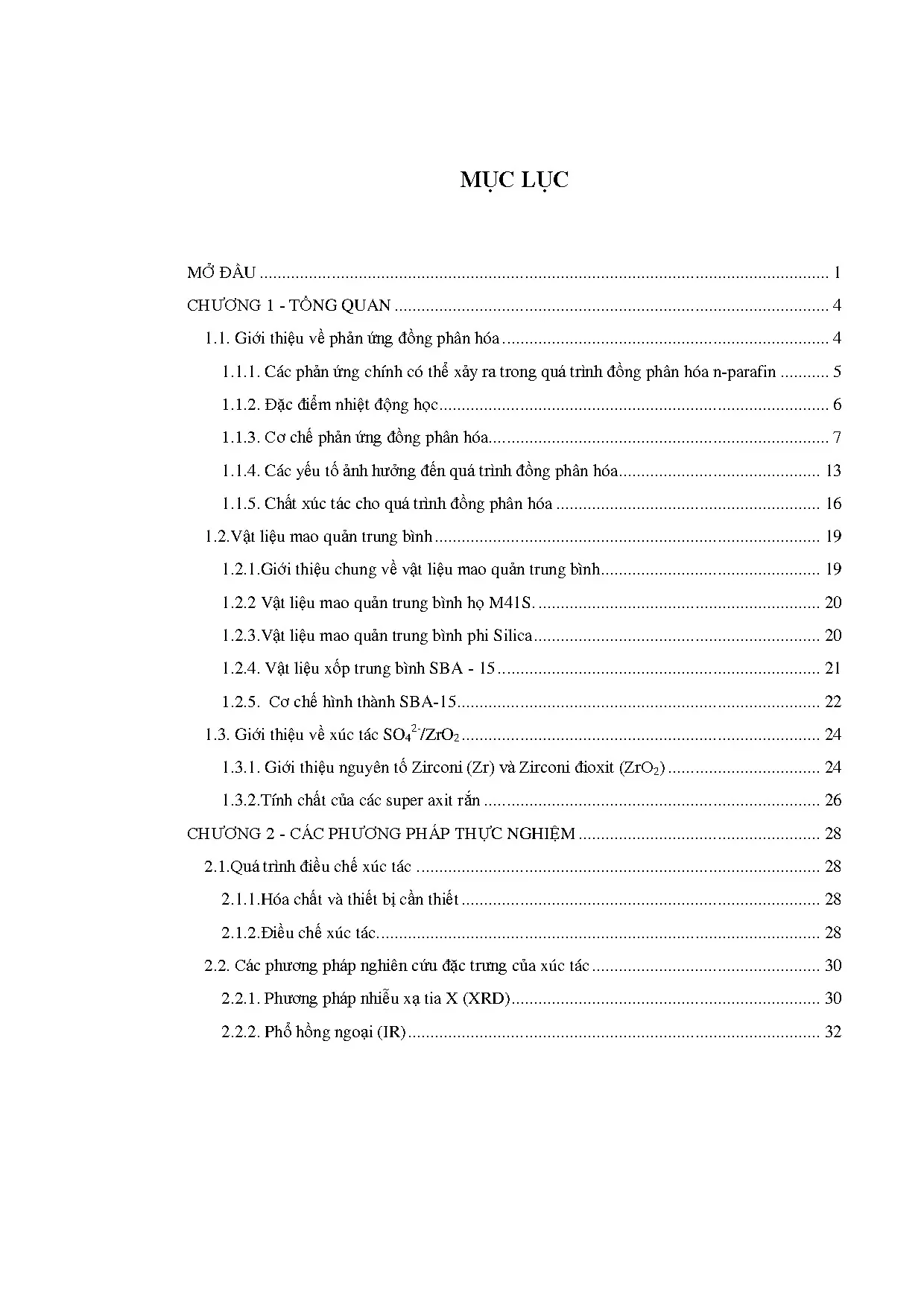

Tổng quan nghiên cứu

Trong ngành công nghiệp lọc hóa dầu hiện đại, việc sản xuất nhiên liệu sạch đáp ứng các tiêu chuẩn khí thải nghiêm ngặt như Euro 4 và Euro 5 là một yêu cầu cấp thiết. Hàng năm, nguồn condensate thu được từ Nhà máy Lọc dầu Dung Quất chứa hàm lượng hydrocacbon no mạch thẳng từ C4 đến C6 chiếm khoảng 60% đến 70% tổng thành phần. Trong đó, n-hexan là cấu tử chính nhưng có chỉ số octan nghiên cứu rất thấp, chỉ đạt khoảng 25 điểm. Để nâng cao chỉ số octan cho xăng thương phẩm mà không cần sử dụng các phụ gia độc hại đã bị cấm như chì hữu cơ hay các hợp chất oxy hóa khó phân hủy sinh học như metyl tert-butyl ete và tert-amyl metyl ete, phản ứng đồng phân hóa n-parafin mạch thẳng thành iso-parafin mạch nhánh phân tử cao đóng vai trò quyết định.

Mục tiêu cốt lõi của nghiên cứu là tổng hợp và đánh giá hệ xúc tác lai siêu axit rắn trên cơ sở oxit zirconi sunfat hóa mang trên chất nền silica mao quản trung bình và biến tính bởi kim loại chuyển tiếp Fe/(SO42--ZrO2/SBA-15). Nghiên cứu tập trung giải quyết triệt để vấn đề mất hoạt tính nhanh của xúc tác siêu axit truyền thống và loại bỏ sự ăn mòn thiết bị do xúc tác clo hóa thông thường gây ra. Phạm vi thực nghiệm được tiến hành khảo sát toàn diện đối với phản ứng đồng phân hóa n-hexan ở điều kiện pha khí tại các mức nhiệt độ từ 150°C đến 250°C dưới áp suất khí quyển. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn trong việc gia tăng chỉ số octan nghiên cứu của dòng sản phẩm lên trên 75 đến 92 điểm, đồng thời mở ra giải pháp công nghệ chế biến sâu nguồn nguyên liệu hydrocacbon nhẹ dồi dào tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp của hai nền tảng lý thuyết vật liệu và xúc tác học hiện đại:

  • Cơ chế xúc tác lưỡng chức năng trong phản ứng đồng phân hóa hydrocacbon: Quá trình chuyển hóa n-parafin thành iso-parafin diễn ra qua cơ chế đơn phân tử trên hai tâm hoạt tính bổ trợ nhau. Tâm kim loại đảm nhận vai trò đề hydro hóa n-parafin tạo thành n-olefin trung gian và tái hydro hóa iso-olefin thành iso-parafin thương phẩm. Trong khi đó, tâm axit rắn thúc đẩy quá trình proton hóa olefin tạo thành cacbocation, sau đó tái sắp xếp khung cacbon thông qua trạng thái trung gian vòng xiclopropan được proton hóa nhằm tạo ra cacbocation bậc 3 có năng lượng tự do thấp nhất và độ bền nhiệt động học cao nhất.
  • Lý thuyết tạo khuôn tinh thể lỏng của vật liệu mao quản trung bình: Vật liệu SBA-15 được hình thành dựa trên cơ chế tự sắp xếp của chất hoạt động bề mặt ba khối Pluronic P123 trong môi trường axit mạnh. Hệ thống mixen hình que tạo nên cấu trúc khung silica lục lăng hai chiều có trật tự cao với kích thước mao quản phân bố đều đặn từ 6 nm đến 15 nm và độ dày thành mao quản đạt từ 3 nm đến 7 nm, mang lại độ bền nhiệt và thủy nhiệt vượt trội.
  • Khái niệm siêu axit rắn: Hệ vật liệu SO42-/ZrO2 được định nghĩa là siêu axit rắn khi có hàm số độ axit Hammett H0 nhỏ hơn -12,0 (mạnh hơn axit sunfuric nguyên chất 100%). Lực axit cực mạnh này sinh ra từ hiệu ứng cảm ứng điện tử mạnh mẽ giữa nhóm sunfat liên kết phối trí với ion Zr4+ chưa bão hòa số phối trí, tạo ra mật độ tâm axit Lewis và Bronsted dồi dào trên bề mặt.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ quy trình tổng hợp mẫu và khảo sát phản ứng dòng tại phòng thí nghiệm chuyên ngành lọc hóa dầu với các thông số kiểm soát nghiêm ngặt:

  • Quy mô và phương pháp chuẩn bị mẫu: Chất mang SBA-15 được tổng hợp từ 3,456 gam copolymer P123 kết hợp với 11,84 gam dung dịch natri silicat trong môi trường axit clohidric. Hệ xúc tác SO42-/ZrO2/SBA-15 được điều chế bằng phương pháp tẩm ướt với 2 gam ZrSiO4 và 1 gam SBA-15 trong các thể tích dung dịch axit sunfuric 0,368 M được tính toán chính xác gồm 5,3 mL, 6,6 mL và 10,0 mL nhằm tạo ra các tỷ lệ sunfat hóa lần lượt là 8%, 10% và 15% khối lượng. Mẫu xúc tác lai được hoàn thiện bằng cách nạp 0,108 gam Fe2(SO4)3.9H2O lên 1 gam chất mang 10% SO42-/ZrO2/SBA-15. Xúc tác sau khi nung ở 550°C được ép viên và rây chọn cỡ hạt đồng đều từ 1,0 mm đến 1,5 mm để loại bỏ hiện tượng chảy xoáy và hạn chế trở lực khuếch tán ngoài.
  • Phương pháp phân tích và lý do lựa chọn: Cấu trúc tinh thể và độ trật tự mao quản được xác định thông qua phương pháp nhiễu xạ tia X góc hẹp và góc rộng trên thiết bị Bruker D8 sử dụng bức xạ Cu-Kα (bước sóng 1,5406 Å). Nhóm chức bề mặt và liên kết sunfat được nhận diện bằng phổ hồng ngoại biến đổi Fourier trong dải số sóng từ 400 cm-1 đến 4000 cm-1. Mật độ và lực axit được định lượng chính xác bằng phương pháp giải hấp amoniac theo chương trình nhiệt độ trên hệ thiết bị tự động. Hình thái học bề mặt và thành phần nguyên tố vi lượng được phân tích tích hợp qua kính hiển vi điện tử quét phát xạ trường cùng đầu dò tán sắc năng lượng tia X. Diện tích bề mặt riêng và phân bố kích thước lỗ xốp được đo bằng phương pháp hấp phụ - giải hấp đẳng nhiệt nitơ lỏng ở 77 K theo mô hình Brunauer-Emmett-Teller và phương trình Kelvin.
  • Đánh giá hoạt tính phản ứng: Phản ứng chuyển hóa n-hexan được thực hiện trong ống phản ứng thạch anh đường kính trong 10 mm chứa 0,2 gam xúc tác cố định. Xúc tác được hoạt hóa sơ bộ trong dòng không khí khô ở 450°C trong 2 giờ trước khi nạp nguyên liệu liên tục. Thành phần sản phẩm ngưng tụ được phân tích định tính và định lượng bằng hệ thống sắc ký khí ghép khối phổ tự động.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tổng hợp và phân tích thực nghiệm đã mang lại 4 phát hiện khoa học quan trọng:

  • Đặc trưng cấu trúc hoàn hảo của chất mang SBA-15: Giản đồ nhiễu xạ tia X góc hẹp của SBA-15 xuất hiện 3 pic sắc nét tương ứng với các mặt phản xạ mạng tinh thể có khoảng cách d lần lượt là 91,958 Å, 54,125 Å và 47,176 Å tại các góc nhiễu xạ 2θ là 1,0°, 1,6° và 1,9°. Điều này minh chứng cấu trúc mao quản trung bình dạng lục lăng không gian 2D được bảo toàn nguyên vẹn sau quá trình nung ở 550°C với diện tích bề mặt riêng duy trì ở mức cao vượt trội trên 600 m2/g.
  • Xác lập tỷ lệ sunfat hóa tối ưu: Phổ hồng ngoại của các mẫu sunfat hóa thể hiện rõ dải hấp thụ đặc trưng của liên kết đôi S=O trong khoảng số sóng từ 1375 cm-1 đến 1390 cm-1. Kết quả phân tích giải hấp amoniac theo chương trình nhiệt độ cho thấy mẫu có hàm lượng 10% SO42- sở hữu tổng lượng tâm axit mạnh (nhiệt độ giải hấp trên 400°C) cao hơn khoảng 28% so với mẫu 8% SO42- và duy trì độ phân tán tốt hơn mẫu 15% SO42- (mẫu 15% bắt đầu xuất hiện hiện tượng kết cụm oxit làm giảm diện tích tiếp xúc).
  • Hiệu quả xúc tiến vượt bậc của kim loại sắt: Việc đưa pha hoạt tính Fe vào cấu trúc chất mang 10% SO42-/ZrO2/SBA-15 đã tạo ra sự cộng hưởng lưỡng chức năng mạnh mẽ. Phổ tán sắc năng lượng tia X và ảnh hiển vi điện tử quét xác nhận các hạt sắt và zirconi oxit sunfat hóa phân tán đồng đều trên thành mao quản silica. Hệ xúc tác lai này cho phép hạ nhiệt độ phản ứng tối ưu xuống mức 150°C, đạt độ chuyển hóa n-hexan trên 38% và độ chọn lọc tổng các đồng phân iso-parafin đạt trên 88%.
  • Quy luật ảnh hưởng của nhiệt độ phản ứng: Khi khảo sát dải nhiệt độ từ 150°C đến 250°C trên thiết bị dòng, độ chọn lọc đối với các sản phẩm phân nhánh có giá trị octan cao như 2-metylpentan, 3-metylpentan và 2,2-đimetylbutan đạt cực đại tại 150°C. Khi tăng nhiệt độ lên 250°C, các phản ứng phụ bẻ gãy mạch cacbon tăng mạnh, dẫn đến tỷ lệ sản phẩm cracking không mong muốn tăng từ 4,5% lên hơn 22,8%.

Thảo luận kết quả

Các dữ liệu thực nghiệm về độ chuyển hóa và độ chọn lọc sản phẩm được trực quan hóa thông qua các bảng đối chiếu thành phần cấu tử và biểu đồ phân bố pic sắc ký khí khối phổ tại các mức nhiệt độ 150°C, 200°C và 250°C. Đồ thị đẳng nhiệt hấp phụ nitơ dạng IV với vòng trễ H1 khẳng định hệ vật liệu duy trì được cấu trúc mao quản đồng nhất hình trụ hở hai đầu, tạo điều kiện thuận lợi cho các phân tử n-hexan khuếch tán nhanh vào các tâm phản ứng bên trong lòng mao quản mà không gặp trở lực không gian.

Cơ chế nâng cao hoạt tính của xúc tác lai Fe/(SO42--ZrO2/SBA-15) được giải thích bằng sự tương tác hiệp đồng giữa tâm kim loại Fe và tâm siêu axit. Ion Fe đóng vai trò thúc đẩy phản ứng tách hydro ban đầu với tốc độ cao, cung cấp lượng n-olefin trung gian dồi dào cho các tâm axit Bronsted và Lewis lân cận. Lực axit mạnh của nhóm sunfat hóa trên nền ZrO2 kích hoạt quá trình đồng phân hóa nhanh chóng tạo khung nhánh mà không làm phân cắt sâu mạch cacbon. Khi so sánh với các công trình nghiên cứu sử dụng xúc tác truyền thống như Pt/CaY-80 (chỉ đạt độ chuyển hóa 28% ở nhiệt độ rất cao 315°C) hay Pt/H-Mordenit (đòi hỏi nhiệt độ vận hành 270°C đến 280°C và độ chuyển hóa chỉ đạt 40%), hệ xúc tác lai trong luận văn thể hiện ưu thế vượt trội về khả năng làm việc ở nhiệt độ thấp hơn khoảng 120°C đến 165°C. Điều này không những có lợi thế lớn về mặt nhiệt động học đối với phản ứng tỏa nhiệt mà còn kéo dài tuổi thọ xúc tác nhờ ức chế tối đa quá trình tạo cốc bề mặt.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đề xuất 4 nhóm giải pháp kỹ thuật nhằm ứng dụng và phát triển hệ xúc tác trong thực tế:

  • Tối ưu hóa thành phần pha hoạt tính và quy trình biến tính: Tiến hành khảo sát mở rộng hàm lượng kim loại sắt đưa vào chất mang trong khoảng hẹp từ 0,5% đến 2,0% khối lượng, kết hợp nghiên cứu đồng xúc tiến với một lượng nhỏ kim loại mangan hoặc niken nhằm mục tiêu nâng cao độ chuyển hóa n-hexan lên trên 55% ở nhiệt độ 150°C; lộ trình thực hiện dự kiến trong 6 đến 9 tháng bởi các nhóm nghiên cứu công nghệ hóa dầu tại các trường đại học.
  • Nghiên cứu thử nghiệm độ bền và khả năng tái sinh xúc tác liên tục: Thiết lập hệ thống phản ứng dòng liên tục có cấp dòng khí hydro ở dải áp suất từ 1,5 MPa đến 3,0 MPa nhằm khảo sát độ ổn định hoạt tính của xúc tác trong thời gian vận hành kéo dài từ 200 giờ đến 500 giờ liên tục; xây dựng quy trình tái sinh xúc tác bằng dòng không khí khô ở 450°C nhằm phục hồi trên 95% hoạt tính ban đầu; kế hoạch triển khai trong vòng 12 tháng do các viện nghiên cứu chuyên ngành chủ trì.
  • Ứng dụng thử nghiệm trên nguồn condensate thực tế: Mở rộng đối tượng nguyên liệu từ n-hexan tinh khiết sang phân đoạn naphta nhẹ C5-C6 thực tế lấy từ Nhà máy Lọc dầu Dung Quất với hàm lượng tạp chất lưu huỳnh được kiểm soát dưới 5 ppm; lộ trình nghiên cứu từ 18 đến 24 tháng dưới sự phối hợp giữa doanh nghiệp lọc hóa dầu và cơ quan nghiên cứu.
  • Hoàn thiện mô hình hóa và thiết kế thiết bị phản ứng: Ứng dụng các phần mềm mô phỏng nhiệt động học và động học dòng chảy để tính toán mở rộng kích thước ống phản ứng tầng cố định từ đường kính 10 mm quy mô phòng thí nghiệm lên quy mô pilot từ 50 mm đến 100 mm, duy trì tốc độ nạp liệu thể tích trong khoảng 2,0 h-1 đến 4,0 h-1 nhằm đảm bảo tổn thất áp suất toàn hệ thống dưới 5%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

  • Kỹ sư công nghệ và chuyên gia vận hành nhà máy lọc dầu: Cung cấp thông số vận hành chi tiết và cơ sở khoa học để lựa chọn hệ xúc tác isome hóa nhiệt độ thấp không chứa clo, giúp tối ưu hóa phân đoạn naphta nhẹ và nâng cao trị số octan cho sản phẩm xăng tại các phân xưởng lọc dầu thương mại.
  • Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Hóa học: Tài liệu tham khảo toàn diện về phương pháp tổng hợp vật liệu vô cơ xốp mao quản trung bình, kỹ thuật sunfat hóa oxit kim loại và quy trình sử dụng các phương pháp phân tích hóa lý hiện đại như XRD, TPD-NH3, BET và GC-MS.
  • Các nhà khoa học phát triển vật liệu xúc tác mới: Cung cấp giải pháp công nghệ chế tạo xúc tác lai đa chức năng trên nền silica xốp, mở ra hướng ứng dụng cho các phản ứng hữu cơ quan trọng khác như alkyl hóa, oligome hóa và cracking có chọn lọc.
  • Cán bộ quản lý kỹ thuật và môi trường trong ngành năng lượng: Cung cấp cơ sở dữ liệu khoa học về việc loại bỏ các phụ gia độc hại, giảm phát thải khí độc từ động cơ đốt trong thông qua việc chuyển dịch sang sản xuất các thành phần hydrocacbon phân nhánh sạch và thân thiện với môi trường.

Câu hỏi thường gặp

  • Vì sao phản ứng đồng phân hóa n-hexan cần được thực hiện ở nhiệt độ thấp dưới 200°C?
    Về mặt nhiệt động học, phản ứng đồng phân hóa n-parafin là quá trình tỏa nhiệt nhẹ với hiệu ứng nhiệt khoảng -5 kJ/mol đến -10 kJ/mol. Khi tiến hành phản ứng ở nhiệt độ thấp từ 150°C đến 200°C, trạng thái cân bằng chuyển dịch thuận lợi về phía tạo thành các iso-parafin có trị số octan cao, đồng thời hạn chế tối đa các phản ứng phụ bẻ gãy mạch tạo khí nhẹ.
  • Vật liệu mao quản trung bình SBA-15 đóng vai trò gì trong cấu trúc xúc tác lai?
    SBA-15 sở hữu diện tích bề mặt riêng lớn trên 600 m2/g, đường kính mao quản rộng từ 6 nm đến 15 nm và thành mao quản dày bền nhiệt. SBA-15 đóng vai trò chất mang trơ giúp phân tán đồng đều các cụm oxit zirconi sunfat hóa và kim loại sắt, ngăn ngừa hiện tượng thiêu kết và cải thiện tốc độ khuếch tán của các phân tử hydrocacbon.
  • Hàm lượng sunfat hóa bao nhiêu là tối ưu cho hoạt tính của xúc tác?
    Thực nghiệm khảo sát 3 tỷ lệ 8%, 10% và 15% cho thấy mẫu 10% SO42- mang lại mật độ tâm siêu axit mạnh cao nhất và diện tích bề mặt tiếp xúc tối ưu. Mẫu 8% có mật độ tâm axit chưa đủ lớn, trong khi mẫu 15% xuất hiện hiện tượng tích tụ sunfat làm che lấp một phần miệng mao quản của chất mang.
  • Kim loại Fe đóng vai trò gì trong phản ứng đồng phân hóa trên hệ xúc tác này?
    Kim loại Fe giữ chức năng xúc tiến oxi hóa - khử, giúp thúc đẩy quá trình đề hydro hóa phân tử n-hexan ban đầu thành n-olefin để cung cấp cho tâm axit, sau đó hydro hóa nhanh chóng iso-olefin thành iso-hexan thương phẩm. Cơ chế cộng hưởng này làm giảm sự tích tụ tiền chất tạo cốc trên bề mặt xúc tác.
  • Sản phẩm đồng phân hóa n-hexan làm tăng chỉ số octan của xăng như thế nào?
    Nguyên liệu n-hexan mạch thẳng chỉ có chỉ số octan nghiên cứu khoảng 25 điểm. Khi chuyển hóa thành các dạng đồng phân nhánh như 2-metylpentan (chỉ số RON đạt 73,4 điểm) và 2,2-đimetylbutan (chỉ số RON đạt 91,8 điểm), trị số octan tổng thể của nhiên liệu được cải thiện rõ rệt, giúp nâng cao hiệu suất cháy động cơ mà không cần phụ gia chì.

Kết luận

  • Tổng hợp thành công vật liệu mao quản trung bình SBA-15 cấu trúc lục lăng 2D đồng nhất với khoảng cách mặt mạng d(100) đạt 91,958 Å và độ bền nhiệt cao ở 550°C.
  • Xác lập quy trình sunfat hóa tối ưu với tỷ lệ 10% SO42- trên oxit zirconi, tạo ra hệ siêu axit rắn có dải hấp thụ liên kết S=O tại 1380 cm-1 và mật độ tâm axit mạnh vượt trội.
  • Chế tạo thành công hệ xúc tác lai Fe/(SO42--ZrO2/SBA-15), chứng minh khả năng hoạt động ổn định ở nhiệt độ thấp 150°C với độ chọn lọc iso-parafin đạt trên 88%.
  • Khẳng định giải pháp xúc tác rắn thân thiện môi trường, loại bỏ hoàn toàn nguy cơ ăn mòn thiết bị so với các hệ xúc tác clo hóa truyền thống.
  • Mở ra tiềm năng ứng dụng thực tế to lớn trong việc nâng cấp nguồn condensate dồi dào tại Nhà máy Lọc dầu Dung Quất thành nguồn nhiên liệu xăng sạch có chỉ số octan cao.

Trong giai đoạn 12 tháng tiếp theo, nhóm nghiên cứu sẽ tập trung khảo sát độ bền xúc tác dưới áp suất hydro cao từ 2,0 MPa đến 4,0 MPa trên hệ pilot dòng liên tục. Quý độc giả và các chuyên gia quan tâm có thể khai thác toàn văn luận văn để tiếp cận toàn bộ dữ liệu phổ nghiệm chi tiết và quy trình thực nghiệm chuyên sâu.
