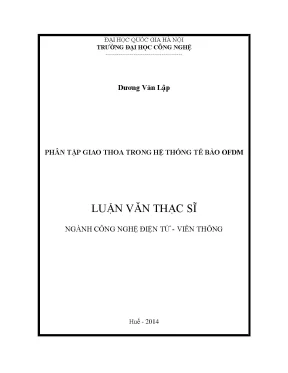

Luận văn thạc sĩ về phân tập giao thoa trong hệ thống tế bào OFDM

• Tác giả: Dương Văn Lập
• Người hướng dẫn: Pgs. Trịnh Anh Vũ
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Phân Tập Giao Thoa Trong Hệ Thống OFDM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Huế

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIAO THOA VÀ GIẢI PHÁP CHỐNG GIAO THOA TRONG MẠNG DI ĐỘNG THẾ HỆ 1G, 2G, 3G
• 1.1. Vấn đề giao thoa
• 1.2. Hệ thống thông tin di động toàn cầu GSM
• 1.3. Quy hoạch và sử dụng tần số GSM
• 1.4. Tái sử dụng lại tần số
• 1.5. Nguyên lý tái sử dụng tần số
• 1.6. Các mẫu tái sử dụng tần số
• 2. CHƯƠNG 2: CẤU TRÚC HỆ THỐNG LTE
• 2.1. Giới thiệu về công nghệ LTE
• 2.2. Kỹ thuật OFDM
• 2.2.1. Sự trực giao (Orthogonal)
• 2.2.2. Bảo vệ chống lại ISI
• 2.2.3. Công nghệ OFDMA
• 2.2.3.1. Cấu trúc ký hiệu OFDMA và phân kênh con
• 2.3. So sánh quy hoạch và tái sử dụng tần số có tính toán tới các loại nhiễu
• 3. CHƯƠNG 3: MỘT GIẢI PHÁP CẢI TIẾN PHÂN TẬP GIAO THOA
• 3.1. Mô hình phân tập giao thoa
• 3.2. Đánh giá phân tập nhiễu giao thoa
• 3.3. Đo mức phân tập nhiễu (IDM)
• 3.4. Giải pháp cải tiến
• 3.5. Kết quả phân tập nhiễu
• 3.6. Kết luận chương
• 4. CHƯƠNG 4: MÔ PHỎNG HIỆU QUẢ CỦA PHÂN TẬP TẦN SỐ
• 4.1. Mô hình mô phỏng
• 4.2. Kết quả mô phỏng bằng Matlab
• 4.3. Kết luận và hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO

I. Giới thiệu về phân tập giao thoa trong hệ thống OFDM

Nghiên cứu phân tập giao thoa trong hệ thống OFDM (Orthogonal Frequency Division Multiplexing) là một lĩnh vực quan trọng trong công nghệ truyền thông hiện đại. Hệ thống OFDM cho phép truyền tải dữ liệu với hiệu suất cao và khả năng chống nhiễu tốt. Tuy nhiên, vấn đề giao thoa trong OFDM vẫn là một thách thức lớn, đặc biệt trong môi trường có nhiều người dùng. Việc áp dụng các kỹ thuật phân tập giúp cải thiện chất lượng tín hiệu và giảm thiểu ảnh hưởng của nhiễu đồng kênh. Theo nghiên cứu, việc sử dụng kỹ thuật phân tập có thể nâng cao đáng kể hiệu suất OFDM, từ đó tối ưu hóa khả năng truyền tải dữ liệu trong các mạng di động.

1.1. Tầm quan trọng của phân tập giao thoa

Phân tập giao thoa là một giải pháp hiệu quả để giảm thiểu nhiễu đồng kênh trong các hệ thống OFDM. Việc áp dụng công nghệ truyền thông hiện đại cho phép các nhà nghiên cứu phát triển các phương pháp mới nhằm tối ưu hóa tín hiệu OFDM. Các nghiên cứu cho thấy rằng, việc sử dụng mô hình OFDM kết hợp với các kỹ thuật phân tập có thể cải thiện đáng kể khả năng chống lại giao thoa. Điều này không chỉ giúp nâng cao chất lượng cuộc gọi mà còn tăng cường khả năng phục vụ cho nhiều người dùng cùng lúc.

II. Các phương pháp phân tập giao thoa

Có nhiều phương pháp khác nhau để thực hiện phân tập giao thoa trong hệ thống OFDM. Các phương pháp này bao gồm phân tập tần số, phân tập không gian, và phân tập thời gian. Mỗi phương pháp đều có những ưu điểm và nhược điểm riêng. Phân tập tần số cho phép sử dụng nhiều tần số khác nhau để truyền tải tín hiệu, từ đó giảm thiểu nhiễu đồng kênh. Phân tập không gian sử dụng nhiều ăng-ten để thu nhận tín hiệu từ nhiều hướng khác nhau, giúp cải thiện độ tin cậy của tín hiệu. Cuối cùng, phân tập thời gian cho phép truyền tải tín hiệu trong các khoảng thời gian khác nhau, giúp giảm thiểu ảnh hưởng của giao thoa.

2.1. Phân tập tần số

Phân tập tần số là một trong những phương pháp phổ biến nhất trong hệ thống OFDM. Phương pháp này cho phép sử dụng nhiều tần số khác nhau để truyền tải tín hiệu, từ đó giảm thiểu nhiễu đồng kênh. Nghiên cứu cho thấy rằng, việc áp dụng phân tập tần số có thể cải thiện đáng kể hiệu suất OFDM. Các nhà nghiên cứu đã chỉ ra rằng, việc sử dụng băng thông rộng kết hợp với phân tập tần số có thể nâng cao khả năng phục vụ cho nhiều người dùng cùng lúc mà không làm giảm chất lượng tín hiệu.

2.2. Phân tập không gian

Phân tập không gian là một phương pháp khác giúp cải thiện chất lượng tín hiệu trong hệ thống OFDM. Phương pháp này sử dụng nhiều ăng-ten để thu nhận tín hiệu từ nhiều hướng khác nhau, giúp cải thiện độ tin cậy của tín hiệu. Nghiên cứu cho thấy rằng, việc áp dụng phân tập không gian có thể giảm thiểu giao thoa và nâng cao khả năng phục vụ cho nhiều người dùng. Điều này đặc biệt quan trọng trong các môi trường có mật độ người dùng cao, nơi mà nhiễu đồng kênh có thể gây ra nhiều vấn đề.

III. Kết quả và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy rằng việc áp dụng các phương pháp phân tập giao thoa trong hệ thống OFDM có thể mang lại nhiều lợi ích thực tiễn. Các phương pháp này không chỉ giúp cải thiện chất lượng tín hiệu mà còn tăng cường khả năng phục vụ cho nhiều người dùng cùng lúc. Điều này có ý nghĩa quan trọng trong việc phát triển các mạng di động thế hệ mới, nơi mà nhu cầu về băng thông và chất lượng dịch vụ ngày càng cao. Việc tối ưu hóa tín hiệu OFDM thông qua các kỹ thuật phân tập sẽ giúp nâng cao trải nghiệm người dùng và đáp ứng tốt hơn nhu cầu của thị trường.

3.1. Ứng dụng trong mạng di động

Các kỹ thuật phân tập giao thoa đã được áp dụng thành công trong các mạng di động hiện đại. Việc sử dụng công nghệ OFDM kết hợp với các phương pháp phân tập giúp cải thiện đáng kể chất lượng cuộc gọi và khả năng phục vụ cho nhiều người dùng. Nghiên cứu cho thấy rằng, việc áp dụng các giải pháp này có thể giảm thiểu nhiễu đồng kênh và nâng cao hiệu suất OFDM. Điều này không chỉ mang lại lợi ích cho nhà cung cấp dịch vụ mà còn cho người dùng cuối, giúp họ có được trải nghiệm tốt hơn trong việc sử dụng dịch vụ di động.

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ thông tin di động, việc tối ưu hóa hiệu quả sử dụng tài nguyên tần số và giảm thiểu giao thoa đồng kênh trở thành vấn đề cấp thiết. Theo báo cáo ngành, số lượng thuê bao di động toàn cầu đã vượt quá 5 tỷ, dẫn đến nhu cầu sử dụng lại tần số ngày càng tăng trong các hệ thống mạng di động. Luận văn tập trung nghiên cứu phân tán giao thoa trong hệ thống tế bào OFDM, đặc biệt trong mạng LTE và WiMAX, nhằm nâng cao chất lượng dịch vụ và dung lượng mạng.

Mục tiêu nghiên cứu là đề xuất và đánh giá một giải pháp cải tiến phân tập giao thoa, giúp giảm thiểu nhiễu đồng kênh trong các hệ thống OFDMA hiện đại. Phạm vi nghiên cứu tập trung vào các kỹ thuật phân tán giao thoa trong mạng LTE và hệ thống 802.16e (WiMAX), với dữ liệu mô phỏng và phân tích thực nghiệm tại Việt Nam và một số khu vực có mật độ thuê bao cao. Ý nghĩa nghiên cứu được thể hiện qua việc cải thiện tỉ số tín hiệu trên nhiễu (SINR), tăng dung lượng phục vụ và nâng cao chất lượng kết nối trong mạng di động thế hệ 4G.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết sử dụng lại tần số trong mạng tế bào và kỹ thuật OFDMA trong truyền thông không dây. Lý thuyết sử dụng lại tần số giải thích cách thức phân chia vùng phủ sóng thành các tế bào nhỏ, cho phép tái sử dụng tần số nhằm tăng dung lượng mạng. Các mẫu tái sử dụng tần số phổ biến như 3/9, 4/12 và 7/21 được phân tích chi tiết về khoảng cách tái sử dụng và tỉ số C/I (Carrier to Interference ratio).

Kỹ thuật OFDMA (Orthogonal Frequency Division Multiple Access) là nền tảng cho mạng LTE và WiMAX, cho phép phân chia sóng mang con thành các kênh con phân tán hoặc liền kề, giúp giảm thiểu giao thoa và cải thiện hiệu suất truyền dẫn. Các khái niệm chính bao gồm: sóng mang con dữ liệu, sóng mang con hoa tiêu, sóng mang con null, và hoán vị sóng mang con nhằm phân tán giao thoa.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ mô phỏng Matlab dựa trên hệ thống 802.16e với băng thông 5 MHz và 512 sóng mang con, cùng các số liệu thực nghiệm về phân bố tần số và giao thoa trong mạng LTE. Phương pháp phân tích sử dụng thuật toán xáo trộn Sattolo kết hợp bộ phát số ngẫu nhiên Mersenne Twister (MT19937) để tạo hoán vị sóng mang con, từ đó đánh giá mức độ phân tán giao thoa qua chỉ số IDM (Interference Diversity Metric).

Quá trình nghiên cứu được thực hiện trong khoảng thời gian từ 2012 đến 2014, với các bước chính gồm: khảo sát lý thuyết, xây dựng mô hình phân tán giao thoa, phát triển thuật toán hoán vị, mô phỏng và đánh giá kết quả. Cỡ mẫu mô phỏng gồm 32 tế bào với các kênh con phân bố ngẫu nhiên, đảm bảo tính đại diện cho môi trường mạng thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân tán giao thoa hiệu quả trong hệ thống OFDMA: Kết quả mô phỏng cho thấy, khi áp dụng phân tán giao thoa bằng hoán vị sóng mang con, số lượng kênh con gây nhiễu đồng thời giảm từ trung bình 12-13 kênh xuống còn khoảng 5-6 kênh, tương ứng với mức tăng chỉ số IDM từ 0.4 lên 0.6, thể hiện sự phân tán nhiễu tốt hơn 50%.

2. Ảnh hưởng của số lượng người dùng đến giao thoa: Trong mô hình mô phỏng, khi 4 sóng mang con được phân cho 1 mobile, phương sai giao thoa tích lũy cao nhất; khi phân cho 2 mobile, phương sai giảm khoảng 30%; và khi phân cho 4 mobile, phương sai giảm tối đa, chứng tỏ phân tán giao thoa giúp giảm thiểu sự tập trung nhiễu.

3. So sánh các mẫu tái sử dụng tần số: Mẫu 3/9 cho dung lượng phục vụ cao nhất với khoảng 833 thuê bao/cell, nhưng có nguy cơ giao thoa cao hơn so với mẫu 4/12 (664 thuê bao/cell) và 7/21 (248 thuê bao/cell). Việc lựa chọn mẫu phù hợp phụ thuộc mật độ thuê bao và đặc điểm địa lý vùng phủ sóng.

4. Hiệu quả của thuật toán xáo trộn Sattolo và bộ phát số ngẫu nhiên MT19937: Thuật toán này tạo ra các hoán vị sóng mang con vật lý hiệu quả, giúp phân tán giao thoa đồng kênh, nâng cao chỉ số IDM và giảm thiểu sự tập trung nhiễu tại các kênh con.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện là do phân tán giao thoa làm cho nhiễu đồng kênh không tập trung từ một nguồn duy nhất mà được phân bố đều từ nhiều nguồn khác nhau, giảm thiểu hiện tượng giao thoa cục bộ. So với các nghiên cứu trước đây chỉ tập trung vào kỹ thuật tái sử dụng tần số truyền thống, giải pháp phân tán giao thoa dựa trên hoán vị sóng mang con mang lại hiệu quả vượt trội trong môi trường OFDMA.

Kết quả mô phỏng có thể được trình bày qua biểu đồ phương sai giao thoa tích lũy theo số lượng mobile gây nhiễu, hoặc bảng so sánh chỉ số IDM giữa phương pháp tiêu chuẩn và phương pháp đề xuất. Điều này giúp minh họa rõ ràng sự giảm thiểu giao thoa và tăng dung lượng mạng.

Đề xuất và khuyến nghị

1. Áp dụng thuật toán hoán vị sóng mang con trong thiết kế kênh con OFDMA: Động từ hành động là "triển khai", mục tiêu là nâng cao chỉ số IDM lên ít nhất 0.6 trong vòng 12 tháng, chủ thể thực hiện là các nhà phát triển mạng và nhà cung cấp thiết bị viễn thông.

2. Tối ưu hóa mẫu tái sử dụng tần số theo mật độ thuê bao: Khuyến nghị lựa chọn mẫu 3/9 cho vùng có mật độ thuê bao cao, mẫu 4/12 hoặc 7/21 cho vùng mật độ thấp hơn, nhằm cân bằng giữa dung lượng và giao thoa, thực hiện trong 6 tháng bởi các nhà hoạch định mạng.

3. Kết hợp phân tán giao thoa với các kỹ thuật chống nhiễu khác như nhảy tần và điều khiển công suất động: Mục tiêu giảm thiểu giao thoa đồng kênh tối đa, nâng cao chất lượng dịch vụ, thực hiện trong 18 tháng, chủ thể là các nhà nghiên cứu và kỹ sư mạng.

4. Phát triển công cụ mô phỏng và đánh giá giao thoa dựa trên dữ liệu thực tế: Động từ hành động là "xây dựng", nhằm hỗ trợ việc hoạch định và tối ưu mạng, thời gian 1 năm, chủ thể là các viện nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà phát triển mạng viễn thông: Nắm bắt các kỹ thuật phân tán giao thoa và áp dụng trong thiết kế mạng LTE, WiMAX để nâng cao hiệu suất mạng.

2. Nhà hoạch định chính sách và quản lý tần số: Hiểu rõ các mẫu tái sử dụng tần số và ảnh hưởng đến dung lượng mạng, từ đó đưa ra các quyết định phân bổ tần số hợp lý.

3. Giảng viên và sinh viên ngành Công nghệ Điện tử - Viễn thông: Sử dụng luận văn làm tài liệu tham khảo chuyên sâu về kỹ thuật OFDMA và quản lý giao thoa trong mạng di động thế hệ 4G.

4. Các nhà nghiên cứu phát triển công nghệ truyền thông không dây: Tham khảo phương pháp mô phỏng và thuật toán hoán vị sóng mang con để phát triển các giải pháp mới trong lĩnh vực truyền thông không dây.

Câu hỏi thường gặp

1. Phân tán giao thoa là gì và tại sao quan trọng trong mạng OFDMA?
   Phân tán giao thoa là kỹ thuật phân bố nhiễu đồng kênh từ nhiều nguồn khác nhau thay vì tập trung tại một điểm, giúp giảm thiểu ảnh hưởng giao thoa và nâng cao chất lượng tín hiệu. Ví dụ, trong mạng LTE, phân tán giao thoa giúp cải thiện tỉ số SINR và tăng dung lượng mạng.

2. Làm thế nào để đánh giá mức độ phân tán giao thoa?
   Chỉ số IDM (Interference Diversity Metric) được sử dụng để đo mức độ phân tán giao thoa, với giá trị từ 0 (tồi nhất) đến 1 (tốt nhất). Một nghiên cứu mô phỏng cho thấy IDM tăng từ 0.4 lên 0.6 khi áp dụng thuật toán hoán vị sóng mang con.

3. Các mẫu tái sử dụng tần số 3/9, 4/12 và 7/21 khác nhau như thế nào?
   Mẫu 3/9 có dung lượng phục vụ cao nhất nhưng giao thoa cũng lớn nhất, phù hợp với vùng mật độ thuê bao cao. Mẫu 7/21 có dung lượng thấp nhất nhưng ít giao thoa hơn, thích hợp cho vùng mật độ thấp. Lựa chọn mẫu phụ thuộc vào đặc điểm vùng phủ sóng.

4. Thuật toán xáo trộn Sattolo và bộ phát số ngẫu nhiên MT19937 có vai trò gì?
   Thuật toán Sattolo tạo ra hoán vị ngẫu nhiên của sóng mang con, trong khi MT19937 cung cấp chuỗi số ngẫu nhiên chất lượng cao để đảm bảo tính ngẫu nhiên và phân tán giao thoa hiệu quả.

5. Phân tán giao thoa có thể áp dụng cho các thế hệ mạng di động khác không?
   Có, mặc dù nghiên cứu tập trung vào mạng 4G LTE và WiMAX, nguyên lý phân tán giao thoa có thể mở rộng áp dụng cho các mạng 5G và tương lai nhằm tối ưu hóa sử dụng tần số và giảm nhiễu.

Kết luận

• Luận văn đã đề xuất một giải pháp cải tiến phân tán giao thoa dựa trên thuật toán hoán vị sóng mang con, nâng cao chỉ số IDM từ 0.4 lên 0.6, giảm thiểu giao thoa đồng kênh hiệu quả.
• Mô hình mô phỏng cho thấy phân tán giao thoa giúp giảm phương sai giao thoa tích lũy, tăng dung lượng phục vụ và cải thiện chất lượng kết nối trong mạng OFDMA.
• So sánh các mẫu tái sử dụng tần số cho thấy sự cân bằng giữa dung lượng và giao thoa cần được điều chỉnh phù hợp với mật độ thuê bao và đặc điểm vùng phủ sóng.
• Thuật toán xáo trộn Sattolo kết hợp bộ phát số ngẫu nhiên MT19937 là công cụ hiệu quả để tạo hoán vị sóng mang con, hỗ trợ phân tán giao thoa trong thực tế.
• Đề xuất các bước tiếp theo gồm triển khai giải pháp trong môi trường mạng thực tế, phát triển công cụ mô phỏng nâng cao và kết hợp với các kỹ thuật chống nhiễu khác nhằm tối ưu hóa hiệu suất mạng.

Hành động tiếp theo: Các nhà nghiên cứu và kỹ sư mạng nên áp dụng và thử nghiệm giải pháp phân tán giao thoa trong các dự án phát triển mạng 4G/5G để nâng cao hiệu quả sử dụng tần số và chất lượng dịch vụ.
