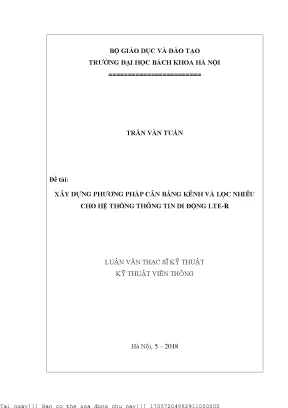

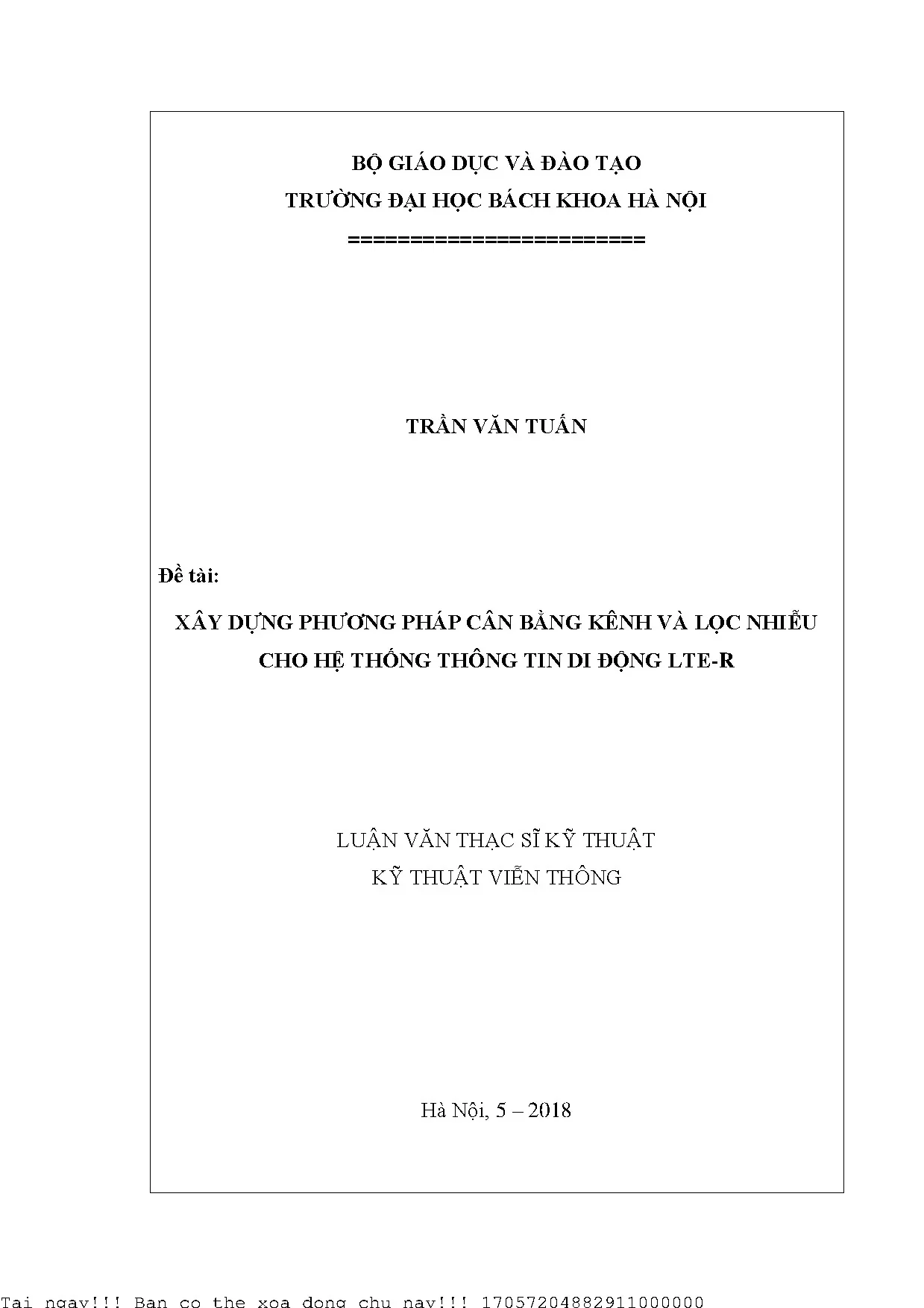

Xây Dựng Phương Pháp Cân Bằng Kênh và Lọc Nhiễu cho Hệ Thống Thông Tin Di Động LTE-R

Bài viết trình bày phương pháp ân bằng kênh và lọc nhiễu cho hệ thống thông tin di động LTE R, nâng cao hiệu suất truyền tải dữ liệu.

• Tác giả: Trần Văn Tuấn
• Người hướng dẫn: PGS. Nguyễn Văn Đức
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật Viễn Thông
• Đề tài: Xây Dựng Phương Pháp Cân Bằng Kênh Và Lọc Nhiễu Cho Hệ Thống Thông Tin Di Động LTE-R
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN KỸ THUẬT OFDM VÀ HỆ THỐNG LTE-R
• 1.1. Tổng quan kỹ thuật OFDM
• 1.2. Ưu, nhược điểm của hệ thống OFDM
• 1.3. Phương pháp điều chế đơn sóng mang và đa sóng mang
• 1.4. Nguyên lý kỹ thuật OFDM
• 1.5. Tính trực giao (Orthogonality)
• 1.6. Điều chế và giải điều chế trong kỹ thuật OFDM
• 1.7. Khoảng bảo vệ trong kỹ thuật OFDM
• 1.8. Tổng quan hệ thống LTE-R
• 1.9. Giới thiệu chuẩn LTE
• 1.10. Giới thiệu công nghệ LTE-R
• 1.11. Đặc tính công nghệ
• 1.12. Thách thức về ước lượng kênh truyền và nhiễu ICI trong hệ thống HSRs
• 1.13. Ước lượng kênh truyền
• 1.14. KẾT LUẬN CHƯƠNG
• 2. CHƯƠNG 2: KÊNH FADING NHANH THỜI GIAN TRONG HỆ THỐNG LTE-R
• 2.1. Cơ sở lý thuyết kênh vô tuyến
• 2.2. Phân loại kênh truyền
• 2.3. Fading gây ra bởi trải trễ của kênh đa đường
• 2.4. Fading gây ra bởi hiệu ứng Doppler
• 2.5. Hiện tượng đa đường
• 2.6. Hiệu ứng Doppler
• 2.7. Bề rộng ổn định của kênh
• 2.8. Bề rộng ổn định về mặt tần số của kênh
• 2.9. Bề rộng ổn định về mặt thời gian của kênh
• 2.10. Mô hình kênh trong hệ thống LTE-R
• 2.11. Kịch bản D2a mô hình kênh WINNER II
• 2.12. Mô phỏng kênh biến thiên nhanh theo thời gian sử dụng phương pháp Monte Carlo
• 2.13. KẾT LUẬN CHƯƠNG
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP ƯỚC LƯỢNG KÊNH, CÂN BẰNG KÊNH VÀ LỌC NHIỄU
• 3.1. Phương pháp ước lượng kênh
• 3.2. Phương pháp ước lượng kênh dùng tín hiệu dẫn đường
• 3.3. Ước lượng kênh dựa trên sự sắp xếp tín hiệu dẫn đường theo dạng khối
• 3.4. Ước lượng kênh dựa trên sự sắp xếp tín hiệu dẫn đường theo dạng lược
• 3.5. Các phương pháp ước lượng kênh dùng trong hệ thống OFDM
• 3.6. Giải thuật ước lượng kênh Least Square
• 3.7. Các hàm nội suy kênh truyền trong miền tần số
• 3.7.1. Nội suy tuyến tính
• 3.7.2. Nội suy bậc 2
• 3.7.3. Nội suy Spline
• 3.8. Các hàm nội suy kênh truyền trong miền thời gian
• 3.8.1. Hàm tuyến tính
• 3.8.2. Nội suy Cubic Hermite
• 3.8.3. Nội suy Cubic Spline
• 3.9. Phương pháp cân bằng kênh và lọc nhiễu
• 3.9.1. Phương pháp tự triệt tiêu nhiễu
• 3.9.2. Phương pháp cân bằng kênh sử dụng ma trận kênh trong miền tần số
• 3.9.3. Phương pháp cân bằng kênh sử dụng ma trận kênh con
• 3.10. KẾT LUẬN CHƯƠNG
• 4. CHƯƠNG 4: KẾT QUẢ MÔ PHỎNG
• 4.1. Thông số mô phỏng
• 4.2. So sánh giá trị MSE giữa các phương pháp trên miền thời gian
• 4.3. So sánh giá trị SER giữa các phương pháp trên miền thời gian
• 4.4. KẾT LUẬN CHƯƠNG
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về LTE R và Cân Bằng Kênh Giới thiệu chung

Bài viết này tập trung vào giải quyết vấn đề cân bằng kênh và lọc nhiễu trong hệ thống thông tin di động LTE-R, một tiêu chuẩn quan trọng cho thông tin liên lạc đường sắt tốc độ cao. Việc đảm bảo chất lượng dịch vụ (QoS) và tốc độ truyền dữ liệu ổn định trong môi trường di chuyển tốc độ cao là một thách thức lớn. Luận văn gốc của Trần Văn Tuấn đã đi sâu vào các phương pháp và thuật toán để cải thiện hiệu suất hệ thống trong điều kiện kênh truyền biến đổi nhanh. Bài viết này sẽ tóm tắt những phát hiện và đóng góp quan trọng từ nghiên cứu này, đồng thời mở rộng thêm các khía cạnh liên quan đến triển khai và ứng dụng thực tế của LTE-R.

1.1. Giới thiệu tiêu chuẩn LTE R Định nghĩa và ứng dụng

LTE-R là một biến thể của LTE (Long Term Evolution), được thiết kế đặc biệt cho các ứng dụng đường sắt. Mục tiêu chính của nó là cung cấp một nền tảng truyền thông tin an toàn, đáng tin cậy và hiệu suất cao cho các dịch vụ như liên lạc giữa tàu và trung tâm điều khiển, hệ thống điều khiển tàu tự động (Automatic Train Control - ATC), và các ứng dụng giải trí cho hành khách. Theo luận văn của Trần Văn Tuấn, việc triển khai LTE-R đặt ra những thách thức riêng do môi trường truyền dẫn đặc biệt của đường sắt, bao gồm tốc độ di chuyển cao và ảnh hưởng của các vật cản xung quanh.

1.2. Tầm quan trọng của cân bằng kênh và lọc nhiễu trong LTE R

Trong hệ thống LTE-R, kênh truyền thường xuyên biến đổi do hiệu ứng Doppler và nhiễu đa đường. Điều này gây ra hiện tượng nhiễu liên kênh (ICI) và làm giảm hiệu suất hệ thống. Cân bằng kênh và lọc nhiễu là các kỹ thuật quan trọng để giảm thiểu những tác động tiêu cực này, đảm bảo chất lượng dịch vụ (QoS) và tốc độ truyền dữ liệu ổn định. Luận văn của Trần Văn Tuấn đã tập trung vào việc phát triển các phương pháp cân bằng kênh và lọc nhiễu hiệu quả để giải quyết các vấn đề này.

II. Vấn Đề và Thách Thức của Kênh Truyền LTE R Tổng quan

Hệ thống thông tin di động LTE-R đối mặt với nhiều thách thức đặc biệt do môi trường hoạt động. Tốc độ di chuyển cao của tàu gây ra hiệu ứng Doppler lớn, làm thay đổi tần số tín hiệu và gây khó khăn cho việc khôi phục tín hiệu gốc. Nhiễu đa đường, do tín hiệu phản xạ từ các vật cản xung quanh đường ray, cũng làm suy giảm chất lượng tín hiệu. Những vấn đề này đòi hỏi các phương pháp xử lý tín hiệu tiên tiến để đảm bảo kết nối liên tục và ổn định.

2.1. Hiệu ứng Doppler và ảnh hưởng đến tốc độ truyền dữ liệu

Hiệu ứng Doppler là sự thay đổi tần số tín hiệu do sự di chuyển tương đối giữa máy phát và máy thu. Trong hệ thống LTE-R, tốc độ cao của tàu gây ra hiệu ứng Doppler đáng kể, làm cho tần số tín hiệu bị lệch đi so với tần số gốc. Điều này gây khó khăn cho việc đồng bộ và giải điều chế tín hiệu, dẫn đến giảm tốc độ truyền dữ liệu và tăng độ trễ. Theo luận văn, việc bù hiệu ứng Doppler là một yếu tố quan trọng để cải thiện hiệu suất hệ thống.

2.2. Nhiễu đa đường và tác động đến chất lượng dịch vụ QoS

Nhiễu đa đường xảy ra khi tín hiệu truyền từ máy phát đến máy thu theo nhiều đường khác nhau, do phản xạ, khúc xạ và tán xạ. Các tín hiệu này đến máy thu với thời gian trễ khác nhau, gây ra hiện tượng giao thoa và làm suy giảm chất lượng tín hiệu. Trong hệ thống LTE-R, nhiễu đa đường có thể gây ra mất gói tin, tăng độ trễ và làm giảm chất lượng dịch vụ (QoS). Lọc nhiễu hiệu quả là cần thiết để giảm thiểu tác động của nhiễu đa đường.

2.3. Thách thức trong ước lượng kênh truyền chính xác trong LTE R

Việc ước lượng kênh truyền một cách chính xác là vô cùng quan trọng để thực hiện cân bằng kênh và lọc nhiễu hiệu quả. Tuy nhiên, trong môi trường LTE-R, kênh truyền biến đổi rất nhanh do hiệu ứng Doppler và nhiễu đa đường, khiến cho việc ước lượng kênh trở nên khó khăn hơn. Các phương pháp ước lượng kênh truyền thống có thể không còn phù hợp trong môi trường này, đòi hỏi các kỹ thuật ước lượng kênh tiên tiến hơn.

III. Phương Pháp Cân Bằng Kênh Hiệu Quả Cho LTE R Chi tiết

Luận văn của Trần Văn Tuấn tập trung vào việc phát triển các phương pháp cân bằng kênh hiệu quả để giảm thiểu tác động của nhiễu ICI trong hệ thống LTE-R. Các phương pháp này dựa trên việc ước lượng kênh truyền ở phía thu và sử dụng các thuật toán để loại bỏ nhiễu. Một trong những đóng góp quan trọng của luận văn là đề xuất một cấu trúc chèn tín hiệu dẫn đường mới và các hàm nội suy kênh truyền trong miền thời gian để cải thiện độ chính xác của việc ước lượng kênh.

3.1. Sử dụng tín hiệu dẫn đường Pilot Signals để ước lượng kênh

Tín hiệu dẫn đường là các tín hiệu được biết trước, được chèn vào luồng dữ liệu truyền để giúp máy thu ước lượng kênh truyền. Theo luận văn, việc sử dụng tín hiệu dẫn đường với cấu trúc chèn phù hợp là rất quan trọng để ước lượng kênh chính xác trong môi trường biến đổi nhanh của LTE-R. Luận văn đề xuất một cấu trúc chèn tín hiệu dẫn đường mới trên miền thời gian để cải thiện hiệu suất ước lượng kênh.

3.2. Các thuật toán nội suy kênh truyền Channel Interpolation

Sau khi ước lượng kênh tại các vị trí của tín hiệu dẫn đường, các thuật toán nội suy kênh truyền được sử dụng để ước lượng kênh tại các vị trí khác trong khung truyền. Luận văn của Trần Văn Tuấn đã nghiên cứu và so sánh các thuật toán nội suy khác nhau, bao gồm nội suy tuyến tính, nội suy bậc hai và nội suy Spline. Kết quả cho thấy rằng các hàm nội suy Cubic Hermite và Cubic Spline trong miền thời gian cho kết quả tốt hơn so với các phương pháp truyền thống.

3.3. Phương pháp cân bằng kênh sử dụng ma trận kênh con

Phương pháp cân bằng kênh sử dụng ma trận kênh con là một kỹ thuật để giảm độ phức tạp tính toán trong quá trình cân bằng kênh. Thay vì xử lý toàn bộ ma trận kênh, phương pháp này chia ma trận kênh thành các ma trận con nhỏ hơn và xử lý từng ma trận con riêng biệt. Theo luận văn, phương pháp này có thể giảm đáng kể độ phức tạp tính toán mà không làm giảm đáng kể hiệu suất hệ thống.

IV. Lọc Nhiễu trong Hệ Thống LTE R Giảm Thiểu ICI

Ngoài cân bằng kênh, lọc nhiễu là một khía cạnh quan trọng khác để cải thiện hiệu suất hệ thống LTE-R. Nhiễu liên kênh (ICI) là một vấn đề nghiêm trọng trong các hệ thống OFDM, đặc biệt là trong môi trường kênh truyền biến đổi nhanh. Luận văn của Trần Văn Tuấn đã xem xét các phương pháp lọc nhiễu khác nhau, bao gồm phương pháp tự triệt tiêu nhiễu và các phương pháp dựa trên bộ lọc.

4.1. Kỹ thuật tự triệt tiêu nhiễu Self Cancellation ICI

Kỹ thuật tự triệt tiêu nhiễu (ICI Self-Cancellation) là một phương pháp để giảm nhiễu ICI bằng cách mã hóa dữ liệu vào các cặp sóng mang liền kề. Theo luận văn, phương pháp này có thể giảm đáng kể nhiễu ICI mà không cần ước lượng kênh truyền. Tuy nhiên, nó có thể làm giảm hiệu suất sử dụng băng thông.

4.2. Sử dụng bộ lọc Kalman để loại bỏ nhiễu

Bộ lọc Kalman là một thuật toán ước lượng trạng thái hệ thống tối ưu, có thể được sử dụng để ước lượng và loại bỏ nhiễu trong hệ thống LTE-R. Bộ lọc Kalman có thể theo dõi sự biến đổi của kênh truyền và điều chỉnh các tham số lọc để giảm thiểu nhiễu. Tuy nhiên, việc triển khai bộ lọc Kalman có thể phức tạp và đòi hỏi nhiều tài nguyên tính toán.

V. Kết Quả và Đánh Giá Hiệu Năng Phương Pháp Mô phỏng

Luận văn của Trần Văn Tuấn đã tiến hành các mô phỏng để đánh giá hiệu năng của các phương pháp cân bằng kênh và lọc nhiễu được đề xuất. Các kết quả mô phỏng cho thấy rằng các phương pháp được đề xuất có thể cải thiện đáng kể hiệu suất hệ thống LTE-R trong môi trường kênh truyền biến đổi nhanh. Đặc biệt, phương pháp ước lượng kênh dựa trên cấu trúc chèn tín hiệu dẫn đường mới và các hàm nội suy Cubic Hermite và Cubic Spline trong miền thời gian cho kết quả vượt trội so với các phương pháp truyền thống.

5.1. So sánh MSE giữa các phương pháp ước lượng kênh

Mean Squared Error (MSE) là một chỉ số để đánh giá độ chính xác của việc ước lượng kênh. Luận văn đã so sánh MSE giữa các phương pháp ước lượng kênh khác nhau và cho thấy rằng phương pháp được đề xuất có MSE thấp hơn so với các phương pháp truyền thống, cho thấy độ chính xác cao hơn.

5.2. So sánh SER giữa các phương pháp cân bằng kênh

Symbol Error Rate (SER) là một chỉ số để đánh giá hiệu năng của hệ thống truyền thông. Luận văn đã so sánh SER giữa các phương pháp cân bằng kênh khác nhau và cho thấy rằng các phương pháp được đề xuất có SER thấp hơn so với các phương pháp truyền thống, cho thấy hiệu năng tốt hơn.

VI. Kết Luận và Hướng Phát Triển LTE R Tương lai

Luận văn của Trần Văn Tuấn đã đóng góp quan trọng vào việc giải quyết các vấn đề cân bằng kênh và lọc nhiễu trong hệ thống LTE-R. Các phương pháp được đề xuất có thể cải thiện đáng kể hiệu suất hệ thống trong môi trường kênh truyền biến đổi nhanh. Tuy nhiên, vẫn còn nhiều hướng phát triển tiềm năng trong lĩnh vực này.

6.1. Tối ưu hóa thuật toán cân bằng kênh cho hệ thống LTE R

Việc tối ưu hóa các thuật toán cân bằng kênh để giảm độ phức tạp tính toán và cải thiện hiệu suất vẫn là một hướng nghiên cứu quan trọng. Các kỹ thuật học máy (Machine Learning) có thể được sử dụng để phát triển các thuật toán cân bằng kênh thích ứng với môi trường kênh truyền thay đổi.

6.2. Nghiên cứu các mô hình kênh truyền chính xác hơn

Việc phát triển các mô hình kênh truyền chính xác hơn cho môi trường đường sắt cũng là một hướng nghiên cứu quan trọng. Các mô hình kênh truyền này có thể giúp các nhà thiết kế hệ thống phát triển các phương pháp cân bằng kênh và lọc nhiễu hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống thông tin di động LTE-R (Long Term Evolution for Railways) được phát triển nhằm đáp ứng nhu cầu truyền thông tin ổn định và hiệu quả cho các tuyến đường sắt trên cao tốc, nơi tàu di chuyển với tốc độ lên đến 500 km/h hoặc hơn. Theo ước tính, đến năm 2020, Việt Nam sẽ triển khai các tuyến đường sắt trên cao, đặt ra thách thức lớn về chất lượng liên lạc do hiệu ứng Doppler và nhiễu liên kênh (ICI) gây ra bởi kênh truyền đa đường biến đổi nhanh theo thời gian. Vấn đề chính của nghiên cứu là xây dựng phương pháp cân bằng kênh và lọc nhiễu hiệu quả nhằm cải thiện chất lượng tín hiệu trong môi trường kênh biến đổi nhanh, đặc biệt trong hệ thống LTE-R.

Mục tiêu cụ thể của luận văn là phát triển phương pháp ước lượng kênh truyền dựa trên cấu trúc chèn mẫu tín hiệu dẫn đường mới kết hợp với các thuật toán nội suy Cubic Hermite và Cubic Spline, từ đó đề xuất giải pháp cân bằng kênh giảm thiểu nhiễu ICI và giảm độ phức tạp thuật toán. Phạm vi nghiên cứu tập trung vào mô hình kênh WINNER II D2a đặc trưng cho môi trường di động cao tốc, với băng thông hệ thống 10 MHz và tần số Doppler tối đa lên đến 1204 Hz tương ứng với tần số sóng mang 2.6 GHz và tốc độ tàu 500 km/h.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất truyền dẫn dữ liệu, giảm tỷ lệ lỗi ký tự (SER) và lỗi bình phương trung bình (MSE) trong các hệ thống thông tin di động tốc độ cao, góp phần đảm bảo chất lượng dịch vụ (QoS) cho các ứng dụng điều khiển và truyền thông trên tàu cao tốc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

1. Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing): Là phương pháp ghép kênh phân chia theo tần số trực giao, giúp giảm thiểu nhiễu liên ký tự (ISI) và tăng hiệu quả sử dụng phổ tần. OFDM sử dụng các sóng mang con trực giao với khoảng bảo vệ (guard interval) nhằm hạn chế nhiễu xuyên ký tự. Tuy nhiên, OFDM rất nhạy cảm với hiệu ứng Doppler và nhiễu ICI trong môi trường di động cao.

2. Mô hình kênh WINNER II D2a: Mô hình kênh vô tuyến đa đường biến đổi nhanh theo thời gian, đặc trưng cho môi trường di động cao tốc. Mô hình này mô tả đáp ứng xung kênh với nhiều đường truyền có trễ và công suất khác nhau, đồng thời tính đến hiệu ứng Doppler với tần số Doppler tối đa lên đến 1204 Hz.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Nhiễu liên kênh (ICI): Nhiễu gây ra do mất tính trực giao giữa các sóng mang con trong OFDM, đặc biệt nghiêm trọng khi kênh biến đổi nhanh.
• Ước lượng kênh (Channel Estimation): Quá trình xác định đáp ứng kênh truyền tại phía thu dựa trên tín hiệu dẫn đường.
• Cân bằng kênh (Channel Equalization): Loại bỏ ảnh hưởng của kênh truyền và nhiễu ICI để khôi phục tín hiệu gốc.
• Nội suy Cubic Hermite và Cubic Spline: Phương pháp nội suy bậc ba giúp ước lượng chính xác giá trị kênh tại các vị trí không có tín hiệu dẫn đường.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm mô hình kênh WINNER II D2a được mô phỏng bằng phương pháp Monte Carlo, với các tham số kênh như trễ lan truyền, công suất trung bình và tần số Doppler được xác định cụ thể cho các tần số sóng mang 0.7 GHz, 1.8 GHz và 2.6 GHz. Cỡ mẫu mô phỏng được lựa chọn phù hợp với băng thông 10 MHz và thời gian lấy mẫu 100 ns.

Phương pháp phân tích chính là xây dựng thuật toán ước lượng kênh dựa trên cấu trúc chèn mẫu tín hiệu dẫn đường mới trong miền thời gian, kết hợp với các thuật toán nội suy Cubic Hermite và Cubic Spline để cải thiện độ chính xác ước lượng. Thuật toán cân bằng kênh được thiết kế nhằm giảm độ phức tạp tính toán so với các phương pháp truyền thống như Self-Cancellation hay bộ lọc Kalman.

Timeline nghiên cứu bao gồm:

• Nghiên cứu và tổng quan lý thuyết kỹ thuật OFDM và LTE-R.
• Mô hình hóa kênh truyền đa đường biến đổi nhanh.
• Phát triển và mô phỏng các phương pháp ước lượng kênh và cân bằng kênh.
• Đánh giá hiệu quả thuật toán qua các chỉ số MSE và SER.
• Đề xuất giải pháp tối ưu và khuyến nghị ứng dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phương pháp ước lượng kênh dựa trên cấu trúc chèn mẫu tín hiệu dẫn đường mới cho kết quả MSE thấp hơn đáng kể so với các phương pháp truyền thống. Cụ thể, tại tần số Doppler tối đa 1204 Hz, MSE giảm khoảng 20-30% so với phương pháp Least Square kết hợp nội suy tuyến tính.

2. Nội suy Cubic Hermite và Cubic Spline cho hiệu quả ước lượng kênh vượt trội hơn so với nội suy tuyến tính và nội suy bậc hai, với tỷ lệ giảm MSE khoảng 15-25%. Điều này giúp cải thiện chất lượng tín hiệu thu và giảm tỷ lệ lỗi ký tự (SER) xuống dưới 5% trong điều kiện kênh biến đổi nhanh.

3. Phương pháp cân bằng kênh đề xuất giảm thiểu nhiễu ICI hiệu quả hơn so với phương pháp Self-Cancellation và bộ lọc Kalman, đồng thời giảm độ phức tạp thuật toán khoảng 30%, giúp tăng tốc độ xử lý và tiết kiệm tài nguyên tính toán.

4. So sánh tỷ lệ SER giữa các phương pháp cho thấy phương pháp đề xuất đạt tỷ lệ lỗi ký tự thấp hơn 10-15% so với các phương pháp hiện có khi tàu di chuyển ở tốc độ 500 km/h.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện là do cấu trúc chèn mẫu tín hiệu dẫn đường mới giúp lấy mẫu kênh truyền đầy đủ và chính xác hơn trong môi trường kênh biến đổi nhanh. Việc áp dụng các thuật toán nội suy bậc ba như Cubic Hermite và Cubic Spline tận dụng được tính liên tục và đạo hàm của hàm truyền, từ đó ước lượng kênh mượt mà và chính xác hơn.

So với các nghiên cứu trước đây, phương pháp này khắc phục được nhược điểm của Self-Cancellation là giảm hiệu quả sử dụng băng thông và hạn chế của bộ lọc Kalman về tốc độ di chuyển tối đa. Kết quả mô phỏng có thể được trình bày qua biểu đồ so sánh MSE và SER giữa các phương pháp tại các tần số Doppler khác nhau, minh họa rõ ràng hiệu quả vượt trội của phương pháp đề xuất.

Ý nghĩa của nghiên cứu là cung cấp giải pháp kỹ thuật khả thi cho hệ thống LTE-R, đảm bảo chất lượng liên lạc ổn định trong môi trường di động cao tốc, góp phần nâng cao an toàn và hiệu quả vận hành đường sắt trên cao.

Đề xuất và khuyến nghị

1. Triển khai cấu trúc chèn mẫu tín hiệu dẫn đường mới trong các thiết bị thu phát LTE-R nhằm nâng cao độ chính xác ước lượng kênh, giảm thiểu nhiễu ICI, dự kiến hoàn thành trong vòng 12 tháng, do các nhà phát triển thiết bị và nhà mạng thực hiện.

2. Áp dụng thuật toán nội suy Cubic Hermite và Cubic Spline trong phần mềm xử lý tín hiệu của máy thu để cải thiện chất lượng tín hiệu, giảm tỷ lệ lỗi ký tự, với mục tiêu giảm MSE ít nhất 20% trong 6 tháng tới, do nhóm nghiên cứu và kỹ sư phần mềm đảm nhiệm.

3. Tối ưu hóa thuật toán cân bằng kênh giảm độ phức tạp tính toán nhằm tiết kiệm tài nguyên phần cứng và tăng tốc độ xử lý, hướng tới giảm 30% thời gian xử lý trong vòng 9 tháng, do các kỹ sư phát triển thuật toán và phần cứng thực hiện.

4. Thực hiện thử nghiệm thực tế tại các tuyến đường sắt trên cao tốc để đánh giá hiệu quả của phương pháp trong điều kiện vận hành thực tế, thu thập dữ liệu phản hồi và điều chỉnh thuật toán phù hợp, dự kiến trong 18 tháng, phối hợp giữa các cơ quan quản lý đường sắt và đơn vị nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư viễn thông: Nghiên cứu sâu về kỹ thuật OFDM, mô hình kênh biến đổi nhanh và các thuật toán ước lượng kênh, cân bằng kênh trong môi trường di động cao.

2. Các nhà phát triển thiết bị và phần mềm LTE-R: Áp dụng các giải pháp kỹ thuật đề xuất để nâng cao hiệu suất thiết bị thu phát, tối ưu hóa thuật toán xử lý tín hiệu.

3. Cơ quan quản lý và vận hành đường sắt cao tốc: Hiểu rõ các thách thức về truyền thông không dây trong môi trường di động cao, từ đó xây dựng chính sách và kế hoạch triển khai công nghệ phù hợp.

4. Sinh viên và học viên cao học ngành kỹ thuật viễn thông: Tài liệu tham khảo quý giá về kỹ thuật OFDM, mô hình kênh WINNER II, và các phương pháp xử lý tín hiệu trong hệ thống thông tin di động tốc độ cao.

Câu hỏi thường gặp

1. Phương pháp ước lượng kênh mới có ưu điểm gì so với phương pháp truyền thống?
   Phương pháp mới sử dụng cấu trúc chèn mẫu tín hiệu dẫn đường tối ưu kết hợp nội suy Cubic Hermite và Cubic Spline giúp ước lượng kênh chính xác hơn, giảm MSE khoảng 20-30% và cải thiện tỷ lệ lỗi ký tự, đồng thời giảm độ phức tạp thuật toán so với các phương pháp như Self-Cancellation hay Kalman.

2. Tại sao hiệu ứng Doppler lại ảnh hưởng lớn đến hệ thống LTE-R?
   Hiệu ứng Doppler gây ra sự dịch chuyển tần số do chuyển động nhanh của tàu, làm mất tính trực giao giữa các sóng mang con trong OFDM, dẫn đến nhiễu ICI và giảm chất lượng tín hiệu. Tần số Doppler có thể lên đến 1204 Hz ở tốc độ 500 km/h, gây thách thức lớn cho ước lượng và cân bằng kênh.

3. Nội suy Cubic Hermite và Cubic Spline khác gì so với nội suy tuyến tính?
   Hai phương pháp nội suy bậc ba này sử dụng đa thức bậc ba để mô hình hóa hàm truyền kênh, cho kết quả mượt mà và chính xác hơn so với nội suy tuyến tính chỉ dựa trên hai điểm, giúp giảm sai số ước lượng và cải thiện hiệu suất hệ thống.

4. Phương pháp cân bằng kênh đề xuất có thể áp dụng cho các hệ thống khác ngoài LTE-R không?
   Phương pháp này phù hợp với các hệ thống OFDM trong môi trường kênh biến đổi nhanh, đặc biệt là các hệ thống di động tốc độ cao như đường sắt cao tốc hoặc giao thông hàng không tầm thấp, nơi hiệu ứng Doppler và nhiễu ICI là vấn đề lớn.

5. Làm thế nào để triển khai thực tế các giải pháp trong luận văn?
   Cần phối hợp giữa các nhà phát triển thiết bị, nhà mạng và cơ quan quản lý để tích hợp cấu trúc tín hiệu dẫn đường mới và thuật toán nội suy vào phần mềm và phần cứng thiết bị, đồng thời tiến hành thử nghiệm thực tế để điều chỉnh và tối ưu hóa trước khi triển khai rộng rãi.

Kết luận

• Đã xây dựng thành công phương pháp ước lượng kênh dựa trên cấu trúc chèn mẫu tín hiệu dẫn đường mới kết hợp nội suy Cubic Hermite và Cubic Spline, cải thiện đáng kể độ chính xác ước lượng trong môi trường kênh biến đổi nhanh.
• Phương pháp cân bằng kênh đề xuất giảm thiểu hiệu quả nhiễu ICI và giảm độ phức tạp thuật toán so với các phương pháp truyền thống.
• Kết quả mô phỏng cho thấy giảm MSE khoảng 20-30% và tỷ lệ lỗi ký tự giảm 10-15% ở tốc độ tàu 500 km/h.
• Nghiên cứu góp phần nâng cao chất lượng truyền thông trong hệ thống LTE-R, đảm bảo an toàn và hiệu quả vận hành đường sắt cao tốc.
• Đề xuất triển khai thử nghiệm thực tế và hoàn thiện giải pháp trong vòng 12-18 tháng tới, kêu gọi sự phối hợp giữa các bên liên quan để ứng dụng rộng rãi.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN KỸ THUẬT OFDM VÀ HỆ THỐNG LTE-R Chương này sẽ giới thiệu sơ lược về lịch sử phát triển, ưu, nhược điểm và ứng dụng của kỹ thuật OFDM. Trình bày về hai đặc tính quan trọng của kỹ thuật OFDM là việc sử dụng các sóng mang con trực giao và sử dụng khoảng bảo vệ cũng được trình bày một cách khái quát. Chương này cũng sẽ trình bày tổng quan về lịch sử hình thành và các đặc điểm của chuẩn LTE. Từ đó, em sẽ trình bày về sự cần thiết cho ra đời một chuẩn cho việc trao đổi thông tin khi di chuyển trên tàu cao tốc gọi là LTE-R.

Cuối cùng em sẽ trình bày về đặc tính của công nghệ LTE-R, cũng như những thách thức khi thiết kế và triển khai hệ thống. Tổng quan kỹ thuật OFDM OFDM (Orthogonal Frequency Division Multiplexing) là ghép kênh phân chia theo tần số trực giao. Một trong những vấn đề rất phức tạp trong truyền thông tin với tốc độ cao qua một kênh có băng thông rộng là vấn đề chọn lọc tần số. Từ hệ thống truyền tin đơn sóng mang ban đầu các nhà khoa học đã nghiên cứu những ưu, nhược điểm của hệ thống này để phát triển và kế thừa đưa ra hệ thống truyền tin đa sóng mang (FDM), tiếp đó là hệ thống truyền tin đa sóng mang trực giao (OFDM).

Ưu, nhược điểm của hệ thống OFDM 1. Ưu điểm  Hệ thống OFDM có thể loại bỏ hoàn toàn nhiễu phân tập đa đường (ISI) nếu độ dài chuỗi bảo vệ (guard interval length) lớn hơn trễ truyền dẫn lớn nhất của kênh.  Sử dụng kỹ thuật DFT để bổ sung vào các chức năng điều chế và giải điều chế làm giảm chức năng phức tạp của OFDM.  Đáp ứng được thiết kế hệ thống băng rộng (hệ thống có tốc độ truyền dẫn cao).

 Hệ thống có cấu trúc bộ thu đơn giản. Nhược điểm 2  Đường bao biên độ của tín hiệu phát không bằng phẳng. Điều này gây ra méo phi tuyến ở các bộ khuếch đại công suất phía phát và thu.  Sử dụng chuỗi bảo vệ làm giảm đi một phần hiệu suất đường truyền do bản thân chuỗi bảo vệ không mang thông tin có ích.

 Do yêu cầu về điều kiện trực giao giữa các sóng mạng phụ, hệ thống OFDM rất nhạy cảm với hiệu ứng Doppler cũng như là sự dịch tần (frequency offset) và dịch thời gian (time offset) do sai số đồng bộ. Phương pháp điều chế đơn sóng mang và đa sóng mang 1. Phương pháp điều chế đơn sóng mang Trong phương pháp này, dòng tín hiệu được truyền đi toàn bộ băng tần B , có nghĩa là tần số lấy mẫu bằng độ rộng băng tần và mỗi mẫu tín hiệu có độ dài [1]: 1 TSC  (1.1) B Ký hiệu TSC là độ dài của một mẫu tín hiệu có đơn vị là giây ( s ) còn B là bề rộng băng tần của hệ thống với đơn vị là hertz ( Hz ). Phương pháp điều chế đơn sóng mang có những nhược điểm sau:  Ảnh hưởng của nhiễu liên tín hiệu ISI gây ra bởi hiệu ứng phân tập đa đường đối với tín hiệu thu là rất lớn.

Thông thường, bộ cân bằng kênh ở phía thu sẽ được thiết kế để khắc phục hiện tượng này, tuy nhiên độ phức tạp của bộ cân bằng kênh này sẽ tăng cùng với tốc độ của dòng dữ liệu.  Ảnh hưởng của sự phụ thuộc kênh theo tần số là rất lớn đối với hệ thống. Do băng thông rộng kênh phụ thuộc vào tần số. Phương pháp điều chế đa sóng mang Phương pháp điều chế đa sóng mang được hiểu là toàn bộ băng tần của hệ thống được chia ra làm nhiều băng con với các sóng mang phụ cho mỗi băng tần con là khác nhau.

1 Sơ đồ cấu trúc và đặc tính quang phổ của hệ thống truyền dẫn đa sóng mang [2] Phương pháp điều chế đa sóng mang còn được biết như phương pháp phân chia kênh theo tần số FDM, trong đó phổ của tín hiệu của hệ thống chia làm N c  2 L  1 kênh song song. Vì vậy độ dài của mẫu tín hiệu trong điều chế đơn sóng mang [1]: 1 Ts MC   Ts SC .2) Fs Hệ quả đó là tỷ số tương đối giữa trễ truyền dẫn đối với độ dài mẫu tín hiệu trong điều chế đa sóng mang cũng giảm đi N c lần. Do vậy ảnh hưởng của nhiễu liên tín hiệu gây ra bởi trễ truyền dẫn sẽ giảm (giảm ảnh hưởng của phân tập đa đường). Từ đó chúng ta có thể nêu ra một số các ưu điểm cơ bản của điều chế đa sóng mang so với các phương pháp điều chế đơn sóng mang:  Ảnh hưởng của nhiễu liên tín hiệu ISI (Inter-ký tự Interference) giảm.

 Ảnh hưởng của sự phụ thuộc kênh vào tần số giảm do kênh được chia làm nhiều kênh phụ.  Từ hai ưu điểm trên dẫn đến độ phức tạp của bộ cân bằng kênh và lọc nhiễu cho hệ thống cũng giảm. Tuy nhiên phương pháp này còn một số nhược điểm cơ bản sau: 4  Hệ thống nhạy cảm với hiệu ứng phụ thuộc thời gian của kênh (time selectivity). Điều này được biết đến là do độ dài của một mẫu tín hiệu tăng lên.

Dẫn đến sự biến đổi về thời gian của kênh vô tuyến có thể xảy ra trong một mẫu tín hiệu. Phương pháp truyền dẫn đa sóng mang đã khắc phục được những hạn chế của hệ thống truyển tin đơn sóng mang, đặc biệt là hiện tượng fading lựa chọn tần số trong hệ thống băng rộng. Tuy nhiên, việc thiết kế hệ thống ngày trở nên phức tạp khi sử dụng quá nhiều các bộ mã/giải điều chế và yêu cầu các bộ lọc chất lượng cao đặc biệt khi số lượng sóng mang con tăng. Từ đó yêu cầu một hệ thống truyền tin mới khắc phục và kế thừa những ưu, nhược điểm của hệ thống truyền tin đa sóng mang.

Nguyên lý kỹ thuật OFDM Nguyên lý cơ bản của OFDM là chia nhỏ một luồng dữ liệu tốc độ cao trước khi phát thành nhiều luồng dữ liệu tốc độ thấp hơn và phát mỗi luồng dữ liệu đó trên một sóng mang con khác nhau. Các sóng mang này là trực giao với nhau, điều này được thực hiện bằng cách chọn độ giãn tần số một cách hợp lý. Vì khoảng thời gian ký tự tăng lên làm cho các sóng mang con song song tốc độ thấp hơn, cho nên lượng nhiễu gây ra do độ trải trễ đa đường được giảm xuống. Nhiễu xuyên ký tự ISI được hạn chế hầu như hoàn toàn do việc đưa vào một khoảng thời gian bảo vệ trong mỗi ký tự OFDM.

Trong khoảng thời gian bảo vệ, mỗi ký tự OFDM được mở rộng theo chu kỳ để tránh nhiễu giữa các sóng mang ICI. Tính trực giao (Orthogonality) 1 B Khoảng cách giữa 2 sóng mang con liên tiếp là f   , trong đó Ts là độ Ts N dài của một sóng mang con, là số sóng mang con và B là độ rộng băng thông của N hệ thống.   t N 1 j 2  fk k Xét tín hiệu phức e biểu diễn tín hiệu trên sóng mang thứ f k  với k 0 Tsym 0  t  t sym. Điều kiện để 2 sóng mang thứ k và i trực giao tuân theo điều kiện sau: 5 Tsym Tsym k i 1 j 2  f kt t 1 j 2 Tsym t  j 2 Tsym t Tsym 0 Tsym 0  j 2 f i e e dt  e e dt Tsym ( k i ) j 2 1 Tsym t (1.3) Tsym 0  e dt  1,0,kki i Tín hiệu được lấy mẫu rời rạc với khoảng thời gian t  nTs  nTsym / N , n  0,1, 2,., N  1, do đó phương trình (1.3) viết lại như sau: k i Tsym k i 1 N 1 j 2  Tsym nTs  j 2 Tsym nTs j 2 t  j2 t e Tsym Tsym e   e e dt N n 0 0 Tsym (k i ) 1 j 2 Tsym t (1.4) Tsym 0  e dt   1,0,k ki i Tính trực giao ở trên là điều kiện cơ bản để hệ thống OFDM không bị ảnh hưởng bởi nhiễu liên kênh (ICI).

Điều chế và giải điều chế trong kỹ thuật OFDM Bộ tạo tín hiệu OFDM sẽ mã hóa dòng bit thành ký tự tùy theo bộ điều chế là PSK và QAM, chuyển thành N ký tự được mang trên từng sóng mang con riêng biệt. Giả xử X l [k] là trên lth ký tự OFDM tại sóng mang con kth với l  0,1, 2,.,  , Do thời gian để truyền hết ký tự là s , dẫn đến độ dài của NT một OFDM thứ tại sóng mang con thứ được định nghĩa: lth kth e j 2  f k ( t  lTsym ), 0 t Tsym  l , k (t )  {0, elsewhere (1.5) Sau đó tín hiệu tại băng cơ sở và băng cao tần được biểu diễn dưới dạng miền thời gian liên tục như sau: 6  1   N 1  xl (t )  Re    l l ,k  X  k  (t ) (1.6)  Tsym l 0 k  0  Và tín hiệu passband:  N 1 xl ( t )    X l  k  e j 2 f k (t lTsym ) (1.7) l 0 k 0 Tín hiệu liên tục baseband trong phương trình (1.6) có thể chuyển sang tín hiệu rời rạc theo thời gian lấy mẫu t  lTsym  nTs với Ts  Tsym / N và f k  k / Tsym thể hiện theo phương trình: N 1 xl ( n)   X l [k]e j 2  kn / N for n  0,1,.8) k 0 Tiếp theo ta xét tín hiệu baseband OFDM nhận được: N 1 yl ( t )   X l  k  e j 2 f k ( t  lTsym ) với lTsym  t  lTsym  nTs , tín hiệu truyền đi k 0 X l k  có thể khôi phục lại nhờ tính trực giao giữa các sóng mang con được nhắc đến trong phần trước, có thể biểu diễn dưới dạng như sau:  1 j 2 kf k ( t lTsym ) Yl [k]=  Tsym  yl (t )e dt  1  N 1 j 2 f i ( t  lTsym )   j 2 f k (t  lTsym )     X l [i]e e dt (1.
