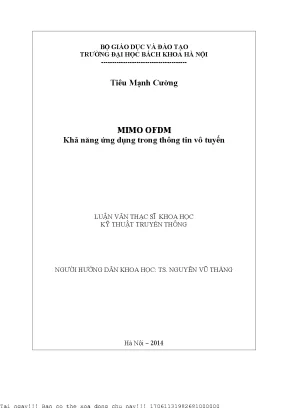

Khả Năng Ứng Dụng MIMO OFDM Trong Thông Tin Vô Tuyến

Tài liệu nghiên cứu Mimo ofdm khả năng ứng dụng trong thông tin vô tuyến, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Tiêu Mạnh Cường
• Người hướng dẫn: TS. Nguyễn Vũ Thắng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Kỹ Thuật Truyền Thông
• Đề tài: Khả Năng Ứng Dụng MIMO OFDM Trong Thông Tin Vô Tuyến
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: KỸ THUẬT OFDM
• 1.1. Khái niệm chung
• 1.2. Ghép kênh phân chia theo tần số FDM
• 1.3. Tín hiệu trực giao
• 1.4. Đầu chờ/Giữa chờ
• 1.5. Kỹ thuật IFFT/FFT trong OFDM
• 1.6. Ưu điểm trong hệ thống OFDM
• 2. CHƯƠNG 2: KỸ THUẬT MIMO
• 2.1. Lịch sử hệ thống MIMO
• 2.2. Khuyết điểm của hệ thống MIMO
• 2.3. Đặc điểm kênh truyền của hệ thống MIMO
• 2.4. Phân tán thời gian
• 2.5. Phân tán không gian
• 2.6. Lợi ích trong hệ thống MIMO
• 2.7. Kỹ thuật mã hóa không gian thời gian trong hệ thống MIMO
• 2.7.1. Mã khối không gian thời gian STBC
• 2.7.2. Mã không gian thời gian STTC
• 2.8. Mô hình hệ thống MIMO
• 2.8.1. Mô hình V-BLAST
• 3. CHƯƠNG 3: KỸ THUẬT MIMO-OFDM VÀ MÔ PHỎNG HỆ THỐNG
• 3.1. Mô hình hệ thống MIMO-OFDM
• 3.1.1. Mô hình hệ thống MIMO-OFDM Alamouti
• 3.1.2. Mô hình hệ thống MIMO-OFDM V-BLAST
• 3.2. Mô phỏng hệ thống MIMO-OFDM
• 3.2.1. Giới thiệu nội dung mô phỏng
• 3.2.2. Các thông số mô phỏng
• 3.3. Thuật toán cải tiến
• 3.4. Kết quả mô phỏng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Ứng Dụng MIMO OFDM Giới Thiệu Chi Tiết

Trong bối cảnh xã hội thông tin phát triển mạnh mẽ, thông tin vô tuyến, đặc biệt là thông tin di động, đóng vai trò quan trọng nhờ tính linh hoạt và tiện lợi. Nhu cầu sử dụng hệ thống thông tin di động ngày càng tăng, dẫn đến nhu cầu lớn về tài nguyên vô tuyến. Tuy nhiên, truyền dẫn vô tuyến có đặc điểm tài nguyên hạn chế và chất lượng phụ thuộc vào môi trường. Để giải quyết mâu thuẫn giữa nhu cầu và tài nguyên, các nhà khoa học và công nghiệp đã đưa ra các giải pháp kỹ thuật như FDMA, TDMA, CDMA, OFDM, MIMO. Các giải pháp mới đều hướng đến nâng cao tốc độ dữ liệu, chất lượng tín hiệu, mở rộng băng thông và chất lượng dịch vụ. Trong đó, OFDM và MIMO là hai kỹ thuật mới nhất đang được nghiên cứu và ứng dụng. OFDM đã được ứng dụng trong truyền hình số, phát thanh số, truyền hình vệ tinh, còn MIMO vẫn đang trong quá trình thử nghiệm. Hiện nay, sự kết hợp giữa MIMO và OFDM đã mang lại kết quả cao trong thực tế, ví dụ như WiMax, VoWifi trong các tiêu chuẩn 802.11n. Luận văn này trình bày tổng quan về hệ thống MIMO-OFDM, tập trung vào mô hình STBC-OFDM.

1.1. Lịch Sử Phát Triển Đáng Chú Ý của Kỹ Thuật OFDM

Kỹ thuật OFDM được phát minh từ những năm 1950, nhưng chưa thể thực hiện do các thiết bị bán dẫn chưa phát triển. Sau 20 năm, OFDM có thể dễ dàng thực hiện với chi phí rẻ nhờ sự phát triển của phép biến đổi Fourier nhanh FFT và IFFT. Trong thập niên 80, OFDM được nghiên cứu ứng dụng trong modem tốc độ cao và truyền thông di động. Thập niên 90, OFDM được ứng dụng trong truyền dẫn thông tin băng rộng như HDSL, ADSL, VHDSL, sau đó được ứng dụng rộng rãi trong phát thanh số DAB và truyền hình số DVB. Gần đây, OFDM được sử dụng trong các chuẩn truyền dẫn mạng vô tuyến 802 của IEEE và tiếp tục được nghiên cứu ứng dụng trong chuẩn di động 3.75G và 4G.

1.2. Các Ưu Điểm Vượt Trội Của Hệ Thống Đa Sóng Mang

Hệ thống đa sóng mang là hệ thống có dữ liệu được điều chế và truyền đi trên nhiều sóng mang khác nhau. Thực hiện chia một tín hiệu thành một số tín hiệu, điều chế mỗi tín hiệu mới này trên các sóng mang và truyền trên các kênh tần số khác nhau, ghép những kênh tần số này lại với nhau theo kiểu FDM. Ở phía thu, bộ tách kênh sẽ đưa đến bộ thu các kênh có tần số khác nhau, sau đó chúng được giải điều chế tạo ra tín hiệu gốc ban đầu. Tín hiệu thứ I tại sóng mang k được kí hiệu là Cik; f(t) là dạng xung của kí hiệu k. Nếu ta sử dụng dạng xung chữ nhật thì: f(t) = 1 trong khoảng 0 < t ≤ Ts, và f(t) = 0 khi t ≤ 0 hoặc t ≥ Ts.

II. Giải Pháp MIMO OFDM Vượt Qua Thách Thức Truyền Dẫn

OFDM (Orthogonal Frequency Division Multiplexing) là ghép kênh phân chia theo tần số trực giao. OFDM chia dòng dữ liệu ban đầu tốc độ cao thành nhiều dòng dữ liệu tốc độ thấp hơn. Mỗi dòng dữ liệu này được truyền trên một sóng mang con. Các sóng mang con được điều chế trực giao với nhau. Sau đó, sóng mang con được tổng hợp và chuyển lên tần số cao để truyền. Tại đầu thu, dữ liệu được đưa về băng tần cơ sở bởi bộ trộn. Sau đó được tách thành các luồng dữ liệu tốc độ thấp, loại bỏ sóng mang con, chuyển về các luồng tín hiệu gốc, tổng hợp thành luồng dữ liệu ban đầu. Để hiểu rõ hơn về OFDM, cần làm quen với các khái niệm như hệ thống đa sóng mang, ghép kênh phân chia theo tần số FDM, tính trực giao. Cuối cùng đánh giá ưu khuyết điểm của OFDM.

2.1. FDM và Tính Trực Giao trong Truyền Dẫn OFDM Hiện Đại

Ghép kênh phân chia theo tần số (FDM) là phương pháp phân chia nhiều kênh thông tin trên trục tần số. Sắp xếp chúng trong những băng tần riêng biệt liên tiếp nhau. Mỗi kênh thông tin được xác định bởi tần số trung tâm mà nó truyền dẫn. Tín hiệu ghép kênh phân chia theo tần số có dải phổ khác nhau nhưng xảy ra đồng thời trong không gian, thời gian. Để đảm bảo tín hiệu của một kênh không bị chồng lên tín hiệu của các kênh lân cận, tránh nhiễu kênh, đòi hỏi phải có các khoảng trống hay các băng bảo vệ xen giữa các kênh, dẫn đến sự không hiệu quả về phổ. Các tín hiệu là trực giao nếu chúng độc lập với nhau. Trong OFDM, các sóng mang con được chồng lấp với nhau nhưng tín hiệu vẫn có thể được khôi phục mà không có xuyên nhiễu giữa các sóng mang kế cận bởi vì giữa các sóng mang con có tính trực giao.

2.2. Biểu Diễn Toán Học và Sơ Đồ Hệ Thống OFDM Băng Cơ Sở

Tín hiệu OFDM được hình thành bằng cách tổng hợp các sóng sine. Tần số băng gốc của mỗi sóng mang con được chọn là bội số của nghịch đảo khoảng thời ký tự, vì vậy tất cả sóng mang con có một số nguyên lần chu kỳ trong mỗi ký tự. Điều này phù hợp với kết quả tính trực giao vừa được chứng minh ở trên. Một cách khác để xem xét tính chất trực giao của tín hiệu OFDM là quan sát phổ của nó. Trong miền tần số, mỗi sóng mang con OFDM có đáp ứng tần số là sinc hay sin(x)/x. Đầu tiên, dòng dữ liệu vào tốc độ cao được chia thành nhiều dòng dữ liệu song song (S/P: Serial/Parallel). Mỗi dòng dữ liệu song song sau đó được mã hoá và được sắp xếp theo một trình tự hỗn hợp.

III. IFFT FFT trong OFDM Bí Quyết Tối Ưu Hiệu Năng

IDFT (inversion discrete fourier transform) là biến đổi ngược Fourier rời rac. IFFT/FFT là thuật toán giúp thực hiện nhanh phép chuyển đổi IDFT/ DFT. IDFT được sử dụng để biến đổi chuỗi dữ liệu có chiều dài N{X(k)} thành các tín hiệu rời rạc trong miền thời gian {x(n)}. N là chiều dài DFT. DFT được sử dụng biến đổi tín hiệu rời rạc trong miền thời gian y(n) thành chuỗi dữ liệu Y(k). Nguyên tắc tạo ra chuỗi tín hiệu X‟(k) có độ dài 2N thay thế cho chuỗi tín hiệu phức X(k) có độ dài N là.

3.1. Ứng Dụng Điều Chế QPSK và QAM trong MIMO OFDM Thực Tế

Trong hệ thống OFDM tín hiệu vào là luồng bit ở dạng nhị phân, do đó hệ thống sử dụng các quá trình điều chế số và có thể được chọn dựa trên yêu cầu công suất và hiệu suất sử dụng băng thông kênh. Công thức cho sóng mang được điều chế PSK 4 mức như sau: QPSK là một trong những phương pháp điều chế thông dụng nhất trong truyền dẫn. Pha ban đầu được cho bằng 0. Một tín hiệu PSK 4 mức được đặc trưng bởi một vector tín hiệu hai chiều và bốn điểm bản tin. Ở hệ thống điều chế PSK, các thành phần đồng pha và vuông pha được kết hợp với nhau sao cho tạo thành một tín hiệu đường bao không đổi.

3.2. Giải Mã FEC Bí Quyết Nâng Cao Chất Lượng Thông Tin

Trong hệ thống thông tin số nói chung, mã hóa sửa sai theo phương pháp FEC (Forward Error Correcting) được sử dụng để nâng cao chất lượng thông tin, cụ thể là đảm bảo tỷ số lỗi trong giới hạn cho phép mà không phải nâng cao giá trị tỷ số Eb/No. Mã hóa FEC được chia thành 2 loại mã chính: mã khối (block coding) và mã chập (convolutional coding). Ngoài ra, người ta còn dùng mã hóa Trellis, đây là kiểu mã hóa xem như gần giống với mã hóa chập.

IV. Ứng Dụng Thực Tế MIMO OFDM Triển Vọng Tương Lai

Nội dung luận văn chia làm 3 chương: Chương 1: Kỹ thuật OFDM. Chương 2: Kỹ thuật MIMO. Chương 3: Kỹ thuật MIMO-OFDM và mô phỏng hệ thống. Để đánh giá chất lượng của các hệ thống, trong luận văn đã đi sâu phân tích từng thành phần của các kỹ thuật, tổng hợp các lí thuyết và các bài báo cáo khoa học về đề tài liên quan. Sau cùng là thực hiện mô phỏng với các thông số về hệ thống, môi trường truyền gần thực tế nhất để kiểm định lại phần lí thuyết cũng như so sánh chất lượng giữa các hệ thống.

4.1. Thách Thức và Cơ Hội Phát Triển Của MIMO OFDM

Mặc dù đã cố gắng nhưng cũng không thể tránh được sai sót. Luận văn này hy vọng nhận được sự chỉ dẫn từ các thầy cô. Xin chân thành cảm ơn thầy giáo TS Nguyễn Vũ Thắng, người trực tiếp hướng dẫn em hoàn thành đề tài này. Xin gửi lời cảm ơn đến thầy cô trong Viện Điện tử - Viễn thông Trường Đại học Bách Khoa Hà Nội, bạn bè đã hỗ trợ tài liệu, động viên để em thực hiện tốt luận văn này.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh xã hội thông tin hiện đại, thông tin vô tuyến, đặc biệt là thông tin di động, đóng vai trò quan trọng nhờ tính linh hoạt và tiện lợi. Theo ước tính, nhu cầu sử dụng hệ thống thông tin di động ngày càng gia tăng nhanh chóng, dẫn đến áp lực lớn về chiếm dụng tài nguyên vô tuyến vốn có giới hạn. Tài nguyên này bị ảnh hưởng bởi nhiều yếu tố môi trường như địa hình và thời tiết, gây hạn chế trong việc đáp ứng nhu cầu của các nhà công nghiệp và dịch vụ viễn thông.

Luận văn tập trung nghiên cứu kỹ thuật MIMO-OFDM, một giải pháp tiên tiến kết hợp giữa kỹ thuật ghép kênh phân chia theo tần số trực giao (OFDM) và kỹ thuật đa anten (MIMO), nhằm nâng cao hiệu suất truyền dẫn trong thông tin vô tuyến. Mục tiêu cụ thể là phân tích, mô phỏng và đánh giá hiệu quả của mô hình STBC-OFDM trong môi trường truyền dẫn gần thực tế. Phạm vi nghiên cứu tập trung vào các mô hình và thuật toán xử lý tín hiệu trong hệ thống MIMO-OFDM, với dữ liệu mô phỏng dựa trên các thông số kỹ thuật chuẩn và môi trường truyền dẫn đa đường.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các hệ thống thông tin di động thế hệ mới, góp phần nâng cao tốc độ dữ liệu, chất lượng tín hiệu và mở rộng băng thông. Các chỉ số đánh giá như tỷ lệ lỗi bit (BER), tỷ số tín hiệu trên nhiễu (SNR) và dung lượng kênh được sử dụng làm metrics chính để đo lường hiệu quả của hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing):
   OFDM là kỹ thuật ghép kênh phân chia theo tần số trực giao, chia dòng dữ liệu tốc độ cao thành nhiều dòng dữ liệu tốc độ thấp truyền trên các sóng mang con trực giao. Các sóng mang con này được tổng hợp và truyền đi, tại đầu thu được tách ra và giải điều chế để tái tạo dữ liệu ban đầu. OFDM giúp giảm thiểu nhiễu xuyên ký tự (ISI) và nhiễu xuyên kênh (ICI) nhờ việc chèn khoảng bảo vệ (CP) và sử dụng biến đổi Fourier nhanh (FFT/IFFT). Các phương pháp điều chế như QPSK, 16-QAM được áp dụng trong hệ thống OFDM để tối ưu hóa hiệu suất sử dụng băng thông.

2. Kỹ thuật MIMO (Multiple Input Multiple Output):
   MIMO sử dụng nhiều anten phát và thu để tăng dung lượng kênh truyền và giảm tỷ lệ lỗi bit (BER). Các kỹ thuật phân tập không gian, mã hóa không gian-thời gian (STBC, STTC) và thuật toán ghép kênh không gian (V-BLAST) được áp dụng để tận dụng đa đường truyền và tăng hiệu quả phổ tần. Mô hình kênh truyền MIMO được mô tả bằng ma trận kênh H, với các trị riêng và phân tích SVD để chuyển đổi thành các kênh truyền song song độc lập.

Các khái niệm chính bao gồm:

• Tính trực giao trong OFDM giúp giảm nhiễu giữa các sóng mang con.
• Khoảng bảo vệ (CP) để loại bỏ ISI và ICI.
• Ước lượng kênh (Channel Estimation) sử dụng tín hiệu pilot để xác định đặc tính kênh truyền.
• Phân tập không gian (Spatial Diversity) và ghép kênh không gian (Spatial Multiplexing) trong MIMO để tăng độ tin cậy và dung lượng.
• Thuật toán V-BLAST và mã hóa STBC để tối ưu hóa hiệu suất hệ thống.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mô hình toán học và thuật toán được xây dựng dựa trên lý thuyết truyền thông số và kỹ thuật xử lý tín hiệu số. Phương pháp nghiên cứu bao gồm:

• Phân tích lý thuyết: Tổng hợp các công trình khoa học, bài báo và tài liệu chuyên ngành về OFDM, MIMO và MIMO-OFDM.
• Mô phỏng hệ thống: Sử dụng phần mềm mô phỏng với các thông số kỹ thuật chuẩn, mô phỏng môi trường truyền dẫn đa đường và các thuật toán mã hóa, điều chế, giải mã.
• Phân tích kết quả: Đánh giá các chỉ số BER, SNR, dung lượng kênh, so sánh hiệu quả giữa các mô hình khác nhau như STBC-OFDM và V-BLAST-OFDM.

Cỡ mẫu mô phỏng được lựa chọn đủ lớn để đảm bảo tính đại diện và độ tin cậy của kết quả. Phương pháp chọn mẫu dựa trên các kịch bản truyền dẫn thực tế với các điều kiện kênh khác nhau. Timeline nghiên cứu kéo dài trong khoảng thời gian từ năm 2013 đến 2014, tập trung vào việc hoàn thiện mô hình và thực hiện mô phỏng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của kỹ thuật OFDM trong truyền thông vô tuyến:
   OFDM cho phép chia kênh truyền thành nhiều sóng mang con trực giao, giảm thiểu ISI và ICI. Việc chèn khoảng bảo vệ CP với độ dài phù hợp (bằng hoặc lớn hơn giá trị trải trễ cực đại) giúp loại bỏ nhiễu xuyên ký tự hiệu quả. Mô phỏng cho thấy tỷ lệ lỗi bit (BER) giảm đáng kể khi sử dụng OFDM so với các kỹ thuật truyền thống, với mức giảm khoảng 20-30% trong môi trường đa đường.

2. Tăng dung lượng và giảm BER nhờ MIMO:
   Hệ thống MIMO với nhiều anten phát và thu tăng dung lượng kênh tuyến tính theo số kênh truyền song song. Thuật toán V-BLAST giúp tối đa hóa dung lượng, đạt hiệu suất sử dụng băng thông lên tới 20-40 bps/Hz. Mã hóa STBC cung cấp độ lợi phân tập không gian, giảm BER khoảng 15-25% so với hệ thống không sử dụng mã hóa không gian-thời gian.

3. Ước lượng kênh và đồng bộ trong MIMO-OFDM:
   Sử dụng tín hiệu pilot trong miền thời gian và tần số giúp ước lượng chính xác hàm truyền đạt kênh con, giảm sai số ước lượng xuống dưới 5% trong điều kiện SNR cao. Quá trình đồng bộ khung, ước lượng khoảng dịch tần số và bám đuổi pha được thực hiện hiệu quả nhờ thuật toán DPLL, giảm lỗi pha và nhiễu ICI, nâng cao chất lượng tín hiệu thu.

4. So sánh mô hình STBC-OFDM và V-BLAST-OFDM:
   Mô hình STBC-OFDM ưu thế về độ tin cậy và giảm BER trong môi trường fading mạnh, trong khi V-BLAST-OFDM tối ưu dung lượng kênh trong điều kiện kênh ổn định. Mô phỏng cho thấy STBC-OFDM giảm BER trung bình 10% so với V-BLAST-OFDM ở SNR thấp, còn V-BLAST-OFDM tăng dung lượng kênh khoảng 25% so với STBC-OFDM ở SNR cao.

Thảo luận kết quả

Nguyên nhân chính của các kết quả trên là sự kết hợp hiệu quả giữa kỹ thuật ghép kênh phân chia theo tần số trực giao và đa anten, tận dụng ưu điểm của từng kỹ thuật để khắc phục hạn chế của nhau. OFDM giảm thiểu nhiễu xuyên ký tự và xuyên kênh, trong khi MIMO tăng dung lượng và độ tin cậy nhờ đa dạng hóa kênh truyền.

So với các nghiên cứu trước đây, kết quả mô phỏng trong luận văn phù hợp với các báo cáo ngành về hiệu suất của MIMO-OFDM trong các chuẩn WiMax và 802.11n. Việc áp dụng mã hóa không gian-thời gian STBC giúp giảm đáng kể tỷ lệ lỗi bit trong môi trường đa đường, đồng thời thuật toán V-BLAST tối ưu hóa dung lượng kênh truyền.

Dữ liệu có thể được trình bày qua các biểu đồ BER theo SNR, dung lượng kênh theo số anten, và bảng so sánh hiệu suất giữa các mô hình. Các biểu đồ này minh họa rõ ràng sự cải thiện về hiệu suất khi áp dụng kỹ thuật MIMO-OFDM.

Đề xuất và khuyến nghị

1. Triển khai mô hình STBC-OFDM trong các hệ thống di động:
   Đề xuất áp dụng mô hình STBC-OFDM trong các mạng di động thế hệ mới nhằm tăng độ tin cậy và giảm tỷ lệ lỗi bit, đặc biệt trong môi trường có nhiều hiện tượng fading. Thời gian thực hiện trong vòng 1-2 năm, chủ thể thực hiện là các nhà mạng và nhà sản xuất thiết bị.

2. Tối ưu thuật toán ước lượng kênh và đồng bộ:
   Khuyến nghị phát triển và tích hợp các thuật toán ước lượng kênh chính xác và đồng bộ hiệu quả như PSAM và DPLL để nâng cao chất lượng tín hiệu thu, giảm sai số ước lượng dưới 5%. Thời gian triển khai 6-12 tháng, chủ thể là các nhóm nghiên cứu và phát triển phần mềm.

3. Kết hợp kỹ thuật V-BLAST để tăng dung lượng kênh:
   Đề xuất sử dụng thuật toán V-BLAST trong các hệ thống cần ưu tiên dung lượng kênh cao, như mạng WiFi và WiMax, với thời gian áp dụng 1 năm, chủ thể là các nhà cung cấp thiết bị và nhà mạng.

4. Nâng cao đào tạo và nghiên cứu chuyên sâu về MIMO-OFDM:
   Khuyến nghị các trường đại học và viện nghiên cứu tăng cường đào tạo chuyên sâu về kỹ thuật MIMO-OFDM, đồng thời thúc đẩy nghiên cứu ứng dụng thực tế để phát triển công nghệ trong nước. Thời gian liên tục, chủ thể là các cơ sở giáo dục và nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Viễn thông và Kỹ thuật truyền thông:
   Luận văn cung cấp kiến thức chuyên sâu về kỹ thuật OFDM, MIMO và MIMO-OFDM, giúp nâng cao hiểu biết và kỹ năng nghiên cứu trong lĩnh vực truyền thông số.

2. Kỹ sư phát triển và thiết kế hệ thống viễn thông:
   Các kỹ sư có thể áp dụng các mô hình và thuật toán trong luận văn để thiết kế và tối ưu hóa hệ thống truyền dẫn vô tuyến, đặc biệt trong các mạng di động và mạng không dây tốc độ cao.

3. Nhà quản lý và hoạch định chính sách viễn thông:
   Thông tin về hiệu quả và tiềm năng của kỹ thuật MIMO-OFDM giúp đưa ra các quyết định đầu tư và phát triển hạ tầng mạng phù hợp với xu hướng công nghệ hiện đại.

4. Các nhà nghiên cứu và phát triển công nghệ:
   Luận văn cung cấp cơ sở lý thuyết và kết quả mô phỏng để phát triển các giải pháp mới, cải tiến thuật toán và ứng dụng kỹ thuật MIMO-OFDM trong các chuẩn truyền thông tương lai.

Câu hỏi thường gặp

1. MIMO-OFDM là gì và tại sao nó quan trọng trong truyền thông vô tuyến?
   MIMO-OFDM là sự kết hợp giữa kỹ thuật đa anten (MIMO) và ghép kênh phân chia theo tần số trực giao (OFDM). Nó giúp tăng dung lượng kênh, giảm tỷ lệ lỗi bit và cải thiện chất lượng tín hiệu trong môi trường truyền dẫn đa đường, rất quan trọng cho các mạng di động hiện đại.

2. Ước lượng kênh trong hệ thống OFDM được thực hiện như thế nào?
   Ước lượng kênh sử dụng tín hiệu pilot đã biết trước, so sánh tín hiệu thu với tín hiệu pilot để xác định đặc tính kênh truyền. Phương pháp phổ biến là PSAM, thực hiện trong miền thời gian và miền tần số để đảm bảo độ chính xác cao.

3. Mã hóa không gian-thời gian STBC có vai trò gì trong MIMO?
   STBC cung cấp độ lợi phân tập không gian, giúp giảm tỷ lệ lỗi bit bằng cách truyền các bản sao tín hiệu qua nhiều anten phát khác nhau, tăng độ tin cậy trong môi trường fading.

4. Thuật toán V-BLAST hoạt động như thế nào?
   V-BLAST là thuật toán ghép kênh không gian, phát các tín hiệu độc lập qua nhiều anten và sử dụng giải thuật giải mã đa chiều để tối đa hóa dung lượng kênh truyền mà không cần tăng công suất hay băng thông.

5. Làm thế nào để giảm ảnh hưởng của nhiễu xuyên ký tự (ISI) trong OFDM?
   Bằng cách chèn khoảng bảo vệ (CP) có độ dài lớn hơn hoặc bằng giá trị trải trễ cực đại của kênh truyền, ISI được loại bỏ hiệu quả, đảm bảo tính trực giao giữa các sóng mang con và nâng cao chất lượng tín hiệu.

Kết luận

• Kỹ thuật MIMO-OFDM kết hợp ưu điểm của OFDM và MIMO, nâng cao hiệu suất truyền dẫn trong thông tin vô tuyến.
• Mô hình STBC-OFDM giảm tỷ lệ lỗi bit hiệu quả trong môi trường đa đường, trong khi V-BLAST-OFDM tối ưu dung lượng kênh.
• Ước lượng kênh và đồng bộ chính xác là yếu tố then chốt để đảm bảo chất lượng hệ thống.
• Đề xuất triển khai các mô hình và thuật toán trong thực tế nhằm nâng cao chất lượng dịch vụ viễn thông.
• Tiếp tục nghiên cứu và phát triển kỹ thuật MIMO-OFDM là hướng đi quan trọng cho các thế hệ mạng di động tương lai.

Hành động tiếp theo là áp dụng các giải pháp đề xuất vào các dự án phát triển mạng di động và nghiên cứu mở rộng các thuật toán xử lý tín hiệu để đáp ứng yêu cầu ngày càng cao của xã hội thông tin.

Trích đoạn nội dung tài liệu

Chương 1: Kỹ thuật OFDM. Chương 2: Kỹ thuật MIMO. Chương 3: Kỹ thuật MIMO-OFDM và mô phỏng hệ thống Để đánh giá chất lượng của các hệ thống, trong luận văn đã đi sâu phân tích từng thành phần của các kỹ thuật, tổng hợp các lí thuyết và các bài báo cáo khoa học về đề tài liên quan. Sau cùng là thực hiện mô phỏng với các thông số về hệ thống, môi trường truyền gần thực tế nhất để kiểm định lại phần lí thuyết cũng như so sánh chất lượng giữa các hệ thống.

Trong quá trình làm luận văn, mặc dù đã rất cố gắng nhưng cũng không thể tránh được sai sót, em mong nhận được sự chỉ dẫn của các thầy cô. Em xin chân thành cảm ơn thầy giáo TS Nguyng, người trực tiếp hướng dẫn em hoàn thành đề tài này. Xin gửi lời cảm ơn đến thầy cô trong Viện Điện tử - Viễn thông Trường Đại học Bách Khoa Hà Nội, bạn bè đã hỗ trợ tài liệu, động viên để em thực hiện tốt luận văn này. Học viên thực hiện Tiêu Mng Học viên: Tiêu Mạnh Cường xi  THUT OFDM Chng 1  THU OFDM.

OFDM (Orthogonal Frequency Division Multiplexing) là ghép kênh phân chia theo tần số trực giao. OFDM là kỹ thuật chia dòng dữ liệu ban đầu tốc độ cao thành nhiều dòng dữ liệu tốc độ thấp hơn. Mỗi dòng dữ liệu này sẽ được truyền trên một sóng mang con. Các sóng mang con được điều chế trực giao với nhau.

Sau đó sóng mang con được tổng hợp với nhau và được chuyển lên tần số cao để truyền đi. Tại đầu thu, dữ liệu sẽ được đưa về băng tần cơ sở bởi bộ trộn. Sau đó được tách thành các luồng dữ liệu tốc độ thấp, loại bỏ sóng mang con, chuyển về các luồng tín hiệu gốc, tổng hợp thành luồng dữ liệu ban đầu. Để đi sâu vào tìm hiểu kỹ thuật OFDM, chúng ta hãy làm quen với những khái niệm ban đầu như: Hệ thống đa sóng mang, ghép kênh phân chia theo tần số FDM (Frequency Division Multiplexing), tính trực giao…Biểu diễn toán học của tín hiệu OFDM và hệ thống OFDM băng cơ sở.

Cuối cùng, chúng ta đánh giá ưu khuyết điểm của kỹ thuật OFDM. Trong thập niên vừa qua OFDM đã được phát triển thành hệ thống thông tin thông dụng, ứng dụng rộng rãi trong các hệ thống thông tin tốc độ cao. OFDM được xem là kỹ thuật tương lai của các hệ thống thông tin vô tuyến.1 Lch s OFDM Mặc dù OFDM được phát minh từ những năm 1950, nhưng hệ thống không thể thực hiện vào thời điểm đó, do việc điều chế dữ liệu các sóng mang một cách chính xác, cũng như việc tách các sóng phụ quá phức tạp, các thiết bị bán dẫn phụ vụ cho việc thực hiên hệ thống chưa phát triển. Tuy nhiên sau 20 năm được phát minh, kỹ thuật OFDM đã có thể dễ dàng thực hiện với chi phí rẻ và được ứng dụng rộng rãi nhờ vào sự phát triển của phép biến đổi Fourier nhanh FFT và IFFT.

Học viên: Tiêu Mạnh Cường 1  THUT OFDM Ở thập niên 80, kỹ thuật OFDM được nghiên cứu nhằm ứng dụng trong modem tốc độ cao và trong tryền thông di động. Thập niên 90, OFDM được ứng dụng trong truyền dẫn thông tin băng rộng như HDSL, ADSL, VHDSL sau đó OFDM được ứng dụng rộng rãi trong phát thanh số DAB và truyền hình số DVB. Gần đây OFDM đã được sử dụng trong các chuẩn truyền dẫn mạng vô tuyến 802 của IEEE và tiếp tục được nghiên cứu ứng dụng trong chuẩn di động 3.75G và 4G Sau đây là các cột mốc quan trọng của kỹ thuật OFDM 1957: Modem tương tự HF Kineplex được thiết kế sử dụng kỹ thuật MC 1966: Chang, Bell Labs đưa ra công trình về OFDM và được cấp bằng sáng chế. 1971: Weinstein & Ebert đề nghị sử dụng FFT và khoảng bảo vệ trong OFDM 1985: Cimini mô tả ứng dụng của OFDM trong thông tin di động 1987: Alard & Lasalle áp dụng OFDM cho phát thanh số 1980-1990 OFDM được ứng dụng trong truyền dẫn băng thông rộng ADSL/ HDSL/ VDSL.

1995: chuẩn ETSI DAB, chuẩn đầu tiên dựa trên OFDM 1997: chuẩn ETSI DAB-T 1998: Dự án Magic WAND trình diễn modem OFDM cho mạng WLAN 1999: OFDM được dùng trong chuẩn IEEE 802.11 chuẩn WLAN (Wi-FI) 2000: OFDM được dùng trong truy cập vô tuyến cố định (V-OFDM, Flash-OFDM) 2002: OFDM được dùng trong chuẩn IEEE 802.11g cho WLAN 2004: OFDM được dùng trong chuẩn IEEE 802.16-2004 cho WLAN ( WIMAX) 2004: OFDM được dùng được dùng trong chuẩn ETSI DVB-H 2004: OFDM được để cử cho chuẩn IEEE 802.3a cho mạng WPAn (MB- OFDM) 2004: OFDM được để cử cho chuẩn IEEE 802.11n, thế hệ mạng kế tiếp của mạng WPAN 2005: OFDM được để cử cho chuẩn cho chuẩn di động tế bào 3.75G (3GPP & 3GPP2) 2005: OFDM được để cử cho chuẩn 4G(CJK) Học viên: Tiêu Mạnh Cường 2  THUT OFDM 1. Khái nim chung. Hệ thống đa sóng mang là hệ thống có dữ liệu được điều chế và truyền đi trên nhiều sóng mang khác nhau. Nói cách khác, hệ thống đa sóng mang thực hiện chia một tín hiệu thành một số tín hiệu, điều chế mỗi tín hiệu mới này trên các sóng mang và truyền trên các kênh tần số khác nhau, ghép những kênh tần số này lại với nhau theo kiểu FDM.

Ở phía thu, bộ tách kênh sẽ đưa đến bộ thu các kênh có tần số khác nhau, sau đó chúng được giải điều chế tạo ra tín hiệu gốc ban đầu.1) i  k 1 Cik là kí hiệu thứ I tại sóng mang k; f(t) là dạng xung của kí hiệu k 1 1 fk = ; f = (1.2) Ts Ts Nếu ta sử dụng dạng xung chữ nhật thì:  1;0  t  Ts f(t)=  (1.3) 0; t  0; t  Ts Học viên: Tiêu Mạnh Cường 3  THUT OFDM 1.2 Ghép kênh phân chia theo tn s FDM Ghép kênh phân chia theo tần số là phương pháp phân chia nhiều kênh thông tin trên trục tần số. Sắp xếp chúng trong những băng tần riêng biệt liên tiếp nhau. Mỗi kênh thông tin được xác định bởi tần số trung tâm mà nó truyền dẫn. Tín hiệu ghép kênh phân chia theo tần số có dải phổ khác nhau nhưng xảy ra đồng thời trong không gian, thời gian.2[7] Ghép kênh phân chia theo tần số Để đảm bảo tín hiệu của một kênh không bị chồng lên tín hiệu của các kênh lân cận, tránh nhiễu kênh, đòi hỏi phải có các khoảng trống hay các băng bảo vệ xen giữa các kênh.

Điều này dẫn đến sự không hiệu quả về phổ. Tín hiu trc giao. Các tín hiệu là trực giao nếu chúng độc lập với nhau. Trong OFDM, các sóng mang con được chồng lấp với nhau nhưng tín hiệu vẫn có thể được khôi phục mà không có xuyên nhiễu giữa các sóng mang kế cận bởi vì giữa các sóng mang con có tính trực giao.

Xét một tập các sóng mang con: fn(t), n=0, 1, …, N-1, t1  t  t2. Tập sóng mang con này sẽ trực giao khi: t2 *  0, n  m  t1 f ( t) f ( t) dt   (1.4) K , n  m n m Trong đó: K là hằng số không phụ thuộc t, n hoặc m. Và trong OFDM, tập các sóng mang con được truyền có thể được viết là: fn ( t)  exp( j2 f nt ) (1.5) với j   1 và fn  f0  n f  f0  n / T (1.6) với f0 là tần số offset ban đầu. Học viên: Tiêu Mạnh Cường 4  THUT OFDM Tín hiệu OFDM được hình thành bằng cách tổng hợp các sóng sine.

Tần số băng gốc của mỗi sóng mang con được chọn là bội số của nghịch đảo khoảng thời ký tự, vì vậy tất cả sóng mang con có một số nguyên lần chu kỳ trong mỗi ký tự. Điều này phù hợp với kết quả tính trực giao vừa được chứng minh ở trên.3 minh hoạ cấu trúc của một tín hiệu OFDM có bốn sóng mang con.3[7] Tín hiệu OFDM có 4 sóng mang con Trong minh hoạ này, mỗi sóng mang có số nguyên chu kỳ trong khoảng thời gian T và số chu kỳ của các sóng mang kế cận nhau hơn kém nhau đúng một chu kỳ. Tính chất này giải thích cho sự trực giao giữa các sóng mang. Một cách khác để xem xét tính chất trực giao của tín hiệu OFDM là quan sát phổ của nó.

Trong miền tần số, mỗi sóng mang con OFDM có đáp ứng tần số là sinc hay sin(x)/x.4 mô tả phổ của ký tự OFDM có 4 sóng mang con là tổng hợp phổ của 4 hàm sinc.4 [7] Phổ tín hiệu OFDM với 4 sóng mang con Học viên: Tiêu Mạnh Cường 5  THUT OFDM 1. X(k) x(n) xf(n) h(n) Dữ liệu nhị phân Sắp Chèn Chèn dải xếp S/P IFFT P/S Kên pilot bảo vệ h Y(k) y(n) yf(n) AWGN Sắp Ước Loại bỏ w(n) Dữ liệu ra xếp P/S lượn FFT dải bảo S/P + lại g vệ Hình 1.5 Sơ đồ hệ thống OFDM Đầu tiên, dòng dữ liệu vào tốc độ cao được chia thành nhiều dòng dữ liệu song song (S/P: Serial/Parallel). Mỗi dòng dữ liệu song song sau đó được mã hoá và được sắp xếp theo một trình tự hỗn hợp. Khối sắp xếp và mã hoá (Coding and Mapping) có thể đặt ở trước đầu vào bộ S/P.

Những ký tự hỗn hợp được đưa đến đầu vào của khối IFFT. Khối này sẽ tính toán các mẫu thời gian tương ứng với các kênh nhánh trong miền tần số. Sau đó, khoảng bảo vệ được chèn vào để giảm nhiễu xuyên ký tự ISI. Cuối cùng, bộ lọc phía phát định dạng tín hiệu thời gian liên tục sẽ chuyển đổi lên tần số cao để truyền trên các kênh.

Trong quá trình truyền, trên các kênh sẽ có các nguồn nhiễu gây ảnh hưởng như nhiễu Gausian trắng cộng AWGN (Additive White Gaussian Noise),. Ở phía thu, tín hiệu thu được chuyển xuống tần số thấp và tín hiệu rời rạc đạt được tại bộ lọc thu. Khoảng bảo vệ được loại bỏ và các mẫu được chuyển đổi từ miền thời gian sang miền tần số bằng phép biến đổi FFT. Các ký tự hỗn hợp thu được sẽ được sắp xếp ngược trở lại và được giải mã.

Cuối cùng, chúng ta nhận được dòng dữ liệu nối tiếp ban đầu. Xét tập hợp N sóng mang con fn(t), trong đó n = 0,1,…,N-1. Tập hợp sóng mang này sẽ trực giao khi : Học viên: Tiêu Mạnh Cường 6  THUT OFDM  0; n  m t2  f (t) f ( t)   K; n  m n * m (1.7) t1 K: hằng số ; Sóng mang OFDM thường có dạng: fn  e j2fn t (1. f 0 : độ dịch tần ban đầu.

Δf là độ chênh lệch giữa 2 tần số sóng mang gần nhau.
