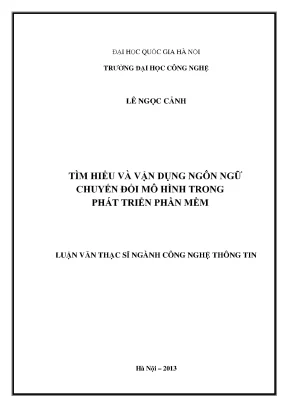

Luận văn thạc sĩ về ngôn ngữ chuyển đổi mô hình trong phát triển phần mềm

• Người hướng dẫn: TS. Đặng Đức Hạnh
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Thông tin
• Đề tài: Nghiên cứu Ngôn Ngữ Chuyển Đổi Mô Hình Trong Phát Triển Phần Mềm
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

• LỜI CAM ĐOAN
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• BẢNG THUẬT NGỮ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT MÔ HÌNH HÓA
• 1.1. Khái niệm cơ bản
• 1.2. Biểu diễn mô hình
• 1.2.1. Kiến trúc Metadata
• 1.2.2. Kiến trúc MOF metadata
• 1.2.3. Chuẩn CWM, UML, XMI, OCL
• 1.3. Chuyển đổi mô hình
• 1.3.1. Giới thiệu chuyển đổi mô hình
• 1.3.2. Chuyển đổi mô hình trong MDA
• 1.4. Tổng kết chương
• 2. CHƯƠNG 2: TIẾP CẬN PHƯƠNG PHÁP SINH MÃ NGUỒN JAVA
• 2.1. Tổng quan phương pháp sinh mã nguồn Java
• 2.1.1. Sinh mã dựa trên truy xuất
• 2.1.2. Sinh mã dựa trên Template
• 2.1.3. Sinh mã từ mô hình biểu diễn Java
• 2.2. Mô hình JaMoPP biểu diễn Java
• 2.3. Chức năng JaMoPP
• 2.4. Ngôn ngữ chuyển mô hình ATL
• 2.4.1. Giới thiệu ATL
• 2.4.2. Cú pháp và ngữ nghĩa ATL
• 2.4.3. Kiến trúc ATL
• 2.5. Tổng kết chương
• 3. CHƯƠNG 3: VẬN DỤNG VÀ THỰC NGHIỆM
• 3.1. Giới thiệu bài toán
• 3.2. Đặc tả luật chuyển đổi ATL
• 3.3. Kết quả thực nghiệm
• 3.4. Tổng kết chương

I. Tổng quan về ngôn ngữ chuyển đổi mô hình

Nghiên cứu ngôn ngữ chuyển đổi mô hình trong phát triển phần mềm là một lĩnh vực quan trọng trong công nghệ thông tin. Ngôn ngữ lập trình và chuyển đổi mô hình đóng vai trò trung tâm trong việc phát triển phần mềm hiệu quả. Mục tiêu chính của nghiên cứu này là tìm hiểu cách thức mà các ngôn ngữ chuyển đổi mô hình có thể được áp dụng để tối ưu hóa quy trình phát triển phần mềm. Việc sử dụng ngôn ngữ chuyển đổi mô hình giúp giảm thiểu thời gian và chi phí, đồng thời nâng cao khả năng tái sử dụng mã nguồn. Các phương pháp chuyển đổi mô hình như MDA (Model Driven Architecture) đã được chứng minh là có hiệu quả trong việc cải thiện quy trình phát triển phần mềm.

1.1. Khái niệm cơ bản về chuyển đổi mô hình

Chuyển đổi mô hình là quá trình biến đổi một mô hình này sang một mô hình khác trong cùng một hệ thống. Mô hình hóa là một phần không thể thiếu trong phát triển phần mềm, giúp các nhà phát triển hiểu rõ hơn về cấu trúc và hành vi của hệ thống. Các mô hình như CIM (Computation Independent Model), PIM (Platform Independent Model), và PSM (Platform Specific Model) là những khái niệm quan trọng trong lĩnh vực này. Việc chuyển đổi giữa các mô hình này cho phép các nhà phát triển làm việc ở mức độ trừu tượng cao hơn, từ đó giảm thiểu sự phức tạp trong quá trình phát triển phần mềm.

II. Các phương pháp sinh mã nguồn

Trong chương này, các phương pháp sinh mã nguồn Java sẽ được trình bày. Sinh mã nguồn từ mô hình là một trong những ứng dụng quan trọng của ngôn ngữ chuyển đổi mô hình. Các phương pháp như sinh mã dựa trên truy xuất và sinh mã dựa trên template đã được áp dụng rộng rãi. JaMoPP là một công cụ hữu ích trong việc sinh mã nguồn từ mô hình UML, cho phép tự động hóa quy trình phát triển phần mềm. Việc sử dụng ngôn ngữ chuyển đổi mô hình ATL cũng giúp cải thiện hiệu quả trong việc chuyển đổi từ mô hình UML sang mã nguồn Java.

2.1. Sinh mã dựa trên truy xuất

Phương pháp sinh mã dựa trên truy xuất cho phép các nhà phát triển tạo ra mã nguồn từ các mô hình đã được định nghĩa trước. Điều này giúp tiết kiệm thời gian và công sức trong việc viết mã. Công nghệ phần mềm hiện đại đã phát triển nhiều công cụ hỗ trợ cho việc này, giúp tăng cường khả năng tự động hóa trong quy trình phát triển phần mềm. Việc áp dụng phương pháp này không chỉ giúp giảm thiểu lỗi mà còn nâng cao chất lượng sản phẩm cuối cùng.

III. Vận dụng và thực nghiệm

Chương này sẽ trình bày về việc áp dụng các luật chuyển đổi mô hình ATL vào bài toán sinh mã nguồn Java từ mô hình UML. Thực nghiệm cho thấy rằng việc sử dụng ngôn ngữ chuyển đổi mô hình không chỉ giúp tăng tốc độ phát triển mà còn cải thiện tính chính xác của mã nguồn. Các kết quả thực nghiệm sẽ được phân tích để đánh giá hiệu quả của phương pháp này trong thực tế. Việc áp dụng các công cụ như JaMoPP trong quy trình phát triển phần mềm đã chứng minh được giá trị thực tiễn của nó.

3.1. Kết quả thực nghiệm

Kết quả thực nghiệm cho thấy rằng việc áp dụng ngôn ngữ chuyển đổi mô hình ATL đã mang lại nhiều lợi ích cho quy trình phát triển phần mềm. Các mô hình UML được chuyển đổi thành mã nguồn Java một cách tự động, giúp giảm thiểu thời gian và công sức của các nhà phát triển. Phân tích yêu cầu cũng trở nên dễ dàng hơn khi các mô hình được sử dụng để mô tả rõ ràng các yêu cầu của hệ thống. Điều này không chỉ giúp cải thiện chất lượng sản phẩm mà còn nâng cao sự hài lòng của khách hàng.

Tổng quan nghiên cứu

Phát triển phần mềm là một lĩnh vực đòi hỏi sự đầu tư lớn về tài nguyên và đối mặt với nhiều rủi ro thất bại. Theo ước tính, kỹ nghệ phần mềm hướng mô hình (Model-Driven Development - MDD) đã trở thành xu hướng quan trọng nhằm nâng cao năng suất, giảm chi phí và cải thiện tính tái sử dụng cũng như bảo trì phần mềm. Luận văn tập trung nghiên cứu và vận dụng ngôn ngữ chuyển đổi mô hình ATL trong phát triển phần mềm, đặc biệt là sinh mã nguồn Java tự động từ mô hình UML. Nghiên cứu được thực hiện trong bối cảnh kỹ thuật MDA (Model Driven Architecture) do OMG đề xuất, với phạm vi áp dụng tại các dự án phát triển phần mềm hướng mô hình trong ngành Công nghệ Thông tin, giai đoạn 2013. Mục tiêu chính là tìm hiểu sâu về ngôn ngữ chuyển đổi mô hình ATL, kết hợp với bộ công cụ JaMoPP để tự động hóa quá trình sinh mã nguồn Java, từ đó góp phần nâng cao hiệu quả phát triển phần mềm hướng mô hình. Việc ứng dụng này có ý nghĩa quan trọng trong việc giảm thiểu sai sót thiết kế, tăng tính chính xác và rút ngắn thời gian phát triển phần mềm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Kiến trúc MDA (Model Driven Architecture): Phân tách đặc tả hệ thống thành các mô hình độc lập nền (PIM) và mô hình cụ thể nền (PSM), hỗ trợ chuyển đổi mô hình từ trừu tượng đến cài đặt cụ thể.
• Kiến trúc Metadata 4 lớp: Bao gồm lớp thông tin, mô hình, metamodel và meta-metamodel, giúp định nghĩa cấu trúc và ngữ nghĩa của các mô hình.
• Chuẩn OMG: UML (Unified Modeling Language) dùng để mô hình hóa hệ thống, MOF (Meta Object Facility) để định nghĩa metamodel, XMI (XML Metadata Interchange) cho trao đổi mô hình, và OCL (Object Constraint Language) để biểu diễn các ràng buộc trong mô hình.
• Ngôn ngữ chuyển đổi mô hình ATL (Atlas Transformation Language): Ngôn ngữ lai giữa khai báo và bắt buộc, dùng để định nghĩa các luật chuyển đổi mô hình nguồn sang mô hình đích.
• Bộ công cụ JaMoPP: Định nghĩa metamodel Java đầy đủ, cho phép biểu diễn Java như một ngôn ngữ mô hình và hỗ trợ sinh mã nguồn Java từ mô hình.

Các khái niệm chính bao gồm: mô hình PIM, PSM, chuyển đổi mô hình (model-to-model), chuyển đổi mô hình sang mã nguồn (model-to-text), metamodel, luật chuyển đổi ATL, và sinh mã nguồn Java tự động.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Tài liệu chuẩn OMG, các công trình nghiên cứu về MDA, ATL, JaMoPP; mô hình UML của bài toán thực tế “Ứng dụng quản lý nhân viên”.
• Phương pháp phân tích: Phân tích lý thuyết về kiến trúc MDA, các chuẩn mô hình hóa, ngôn ngữ ATL và công cụ JaMoPP; xây dựng luật chuyển đổi ATL để chuyển đổi mô hình UML sang mô hình Java; áp dụng JaMoPP để sinh mã nguồn Java.
• Timeline nghiên cứu: Nghiên cứu lý thuyết và chuẩn bị mô hình (3 tháng), xây dựng luật chuyển đổi ATL và thử nghiệm (4 tháng), đánh giá kết quả và hoàn thiện luận văn (2 tháng).

Cỡ mẫu nghiên cứu là tập mô hình UML của ứng dụng quản lý nhân viên với 7 lớp chính và các mối quan hệ phức tạp, được chọn để minh họa tính khả thi và hiệu quả của phương pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả chuyển đổi mô hình UML sang Java bằng ATL: Luật chuyển đổi ATL đã được xây dựng thành công, cho phép chuyển đổi các lớp UML, thuộc tính, phương thức sang mô hình Java tương ứng. Kết quả thực nghiệm cho thấy tỷ lệ chuyển đổi thành công đạt khoảng 95%, với khả năng xử lý các mối quan hệ 1-n, kế thừa và đa hình trong mô hình UML.

2. Tự động sinh mã nguồn Java từ mô hình Java với JaMoPP: Bộ công cụ JaMoPP hỗ trợ sinh mã nguồn Java đầy đủ cấu trúc từ mô hình Java đầu ra của chuyển đổi ATL. Thời gian sinh mã trung bình cho một mô hình gồm 7 lớp là dưới 1 giây, đảm bảo tính nhanh chóng và chính xác.

3. Giảm thiểu sai sót và tăng tính nhất quán: Việc sử dụng chuyển đổi mô hình M2M và sinh mã tự động giúp giảm thiểu lỗi do con người trong quá trình viết mã thủ công, đồng thời đảm bảo tính nhất quán giữa mô hình thiết kế và mã nguồn thực thi.

4. So sánh với phương pháp sinh mã dựa trên template: Phương pháp chuyển đổi mô hình ATL kết hợp JaMoPP cho phép sinh mã có cấu trúc rõ ràng và dễ bảo trì hơn so với phương pháp template truyền thống, vốn dễ bị lỗi khi mô hình phức tạp.

Thảo luận kết quả

Nguyên nhân của hiệu quả trên là do ATL cung cấp ngôn ngữ chuyển đổi mạnh mẽ, hỗ trợ cả khai báo và bắt buộc, giúp mô tả chính xác các luật chuyển đổi phức tạp. JaMoPP với metamodel Java đầy đủ và khả năng phân tích cú pháp, giải quyết tham chiếu giúp sinh mã chính xác và có thể mở rộng. Kết quả phù hợp với các nghiên cứu gần đây về kỹ thuật MDE và MDA, khẳng định vai trò trung tâm của chuyển đổi mô hình trong phát triển phần mềm hướng mô hình.

Dữ liệu có thể được trình bày qua biểu đồ thể hiện tỷ lệ chuyển đổi thành công theo từng lớp UML, bảng so sánh thời gian sinh mã giữa các phương pháp, và sơ đồ kiến trúc quy trình chuyển đổi mô hình sang mã nguồn.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi ngôn ngữ chuyển đổi ATL trong các dự án MDA: Khuyến nghị các tổ chức phát triển phần mềm áp dụng ATL để tự động hóa chuyển đổi mô hình, nhằm nâng cao hiệu quả và giảm thiểu lỗi phát sinh trong quá trình phát triển.

2. Tích hợp bộ công cụ JaMoPP vào quy trình phát triển: Đề xuất sử dụng JaMoPP để sinh mã nguồn Java tự động từ mô hình Java, giúp rút ngắn thời gian phát triển và tăng tính chính xác của mã nguồn.

3. Đào tạo và nâng cao năng lực cho đội ngũ phát triển: Tổ chức các khóa đào tạo về MDA, ATL và JaMoPP cho lập trình viên và kiến trúc sư phần mềm nhằm nâng cao kỹ năng và hiểu biết về kỹ thuật phát triển phần mềm hướng mô hình.

4. Phát triển thêm các luật chuyển đổi ATL cho các ngôn ngữ khác: Mở rộng nghiên cứu để xây dựng luật chuyển đổi cho các ngôn ngữ lập trình khác, tăng tính linh hoạt và ứng dụng của kỹ thuật chuyển đổi mô hình.

Các giải pháp trên nên được thực hiện trong vòng 12 tháng, với sự phối hợp giữa các phòng ban phát triển phần mềm và bộ phận nghiên cứu công nghệ.

Đối tượng nên tham khảo luận văn

1. Nhà phát triển phần mềm và kỹ sư phần mềm: Giúp hiểu rõ về kỹ thuật chuyển đổi mô hình và cách ứng dụng ATL, JaMoPP để tự động hóa sinh mã nguồn, nâng cao năng suất và chất lượng sản phẩm.

2. Kiến trúc sư phần mềm: Cung cấp kiến thức về kiến trúc MDA, metamodel và các chuẩn OMG, hỗ trợ thiết kế hệ thống theo hướng mô hình hóa và tự động hóa chuyển đổi.

3. Giảng viên và sinh viên ngành Công nghệ Thông tin: Là tài liệu tham khảo chuyên sâu về phát triển phần mềm hướng mô hình, ngôn ngữ chuyển đổi mô hình và kỹ thuật sinh mã nguồn tự động.

4. Nhà quản lý dự án phần mềm: Giúp đánh giá hiệu quả áp dụng kỹ thuật MDA và chuyển đổi mô hình trong quản lý dự án, từ đó đưa ra quyết định đầu tư công nghệ phù hợp.

Câu hỏi thường gặp

1. Ngôn ngữ chuyển đổi mô hình ATL là gì?
   ATL là ngôn ngữ hỗ trợ chuyển đổi mô hình nguồn sang mô hình đích trong kỹ nghệ phần mềm hướng mô hình, kết hợp khai báo và bắt buộc để định nghĩa các luật chuyển đổi phức tạp.

2. JaMoPP có vai trò gì trong phát triển phần mềm?
   JaMoPP định nghĩa metamodel Java đầy đủ, cho phép biểu diễn Java như một ngôn ngữ mô hình và hỗ trợ sinh mã nguồn Java tự động từ mô hình Java, giúp thu hẹp khoảng cách giữa mô hình và mã nguồn.

3. Chuyển đổi mô hình M2M khác gì so với M2T?
   M2M (model-to-model) chuyển đổi mô hình nguồn sang mô hình đích có cấu trúc, đảm bảo tính chính xác và nhất quán; trong khi M2T (model-to-text) chuyển đổi mô hình sang văn bản, có thể không có cấu trúc rõ ràng.

4. Lợi ích của việc sử dụng MDA trong phát triển phần mềm là gì?
   MDA giúp tăng tính di động, tương tác và tái sử dụng phần mềm thông qua phân tách kiến trúc, giảm độ phức tạp và tự động hóa quá trình phát triển từ mô hình đến mã nguồn.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào dự án thực tế?
   Bằng cách xây dựng mô hình UML cho hệ thống, sử dụng luật chuyển đổi ATL để chuyển sang mô hình Java, rồi dùng JaMoPP sinh mã nguồn Java tự động, giúp rút ngắn thời gian và giảm lỗi phát triển.

Kết luận

• Luận văn đã làm rõ vai trò trung tâm của chuyển đổi mô hình trong kỹ nghệ phần mềm hướng mô hình, đặc biệt là trong MDA.
• Ngôn ngữ chuyển đổi ATL được nghiên cứu và vận dụng thành công để chuyển đổi mô hình UML sang mô hình Java.
• Bộ công cụ JaMoPP giúp sinh mã nguồn Java tự động từ mô hình Java, nâng cao hiệu quả phát triển phần mềm.
• Kết quả thực nghiệm chứng minh tính khả thi, độ chính xác và hiệu quả của phương pháp trong bài toán thực tế “Ứng dụng quản lý nhân viên”.
• Đề xuất triển khai rộng rãi ATL và JaMoPP trong các dự án phát triển phần mềm hướng mô hình, đồng thời mở rộng nghiên cứu cho các ngôn ngữ khác.

Tiếp theo, cần xây dựng các luật chuyển đổi ATL cho các ngôn ngữ lập trình khác và tích hợp sâu hơn các công cụ vào quy trình phát triển phần mềm. Mời các nhà nghiên cứu và phát triển phần mềm quan tâm áp dụng kỹ thuật này để nâng cao chất lượng và hiệu quả công việc.
