Nghiên Cứu Mô Phỏng Va Chạm Trực Diện Ô Tô Khách Thaco Hyundai Mobihome HB120SSL Bằng Phần Mềm ABAQUS

Tóm tắt nghiên cứu (Research Summary)

Nghiên cứu tập trung giải quyết bài toán cốt lõi: Hành vi động học, động lực học và đặc tính phá hủy kết cấu của khung vỏ ô tô khách cỡ lớn diễn ra như thế nào khi chịu tác động của va chạm trực diện ở các dải tốc độ và tỷ lệ diện tích tiếp xúc khác nhau?

Để trả lời câu hỏi này, nhóm tác giả đã ứng dụng phương pháp mô phỏng số phần tử hữu hạn (Finite Element Analysis - FEA). Mô hình hình học 3D chi tiết của dòng xe khách giường nằm cao cấp Thaco Hyundai Mobihome HB120SSL được tái lập trong môi trường SolidWorks và tiền xử lý, chia lưới với 124.730 nút phần tử trong phần mềm chuyên dụng ABAQUS/Explicit. Các kịch bản va chạm trực diện chính tâm (100% diện tích) và va chạm lệch tâm (40% diện tích) ở các dải tốc độ 15 km/h, 48,3 km/h và 55 km/h vào tường cứng, cũng như va chạm trực diện giữa hai ô tô đã được tính toán chi tiết.

Kết quả mô phỏng cho thấy biến dạng lớn nhất của kết cấu xe đạt 0,32 m (ở 55 km/h, lệch 40%) và 0,28 m (ở 48,3 km/h, 100% diện tích). Vùng tập trung ứng suất cực đại và biến dạng nghiêm trọng nhất tập trung tại phần đầu của các dầm dọc khung chassis, các nút chuyển tiếp khung - vỏ và trụ A. Nghiên cứu mang lại ý nghĩa quan trọng trong việc thiết lập quy trình kiểm thử va chạm ảo chi phí thấp, định hướng tối ưu hóa kết cấu hấp thụ năng lượng (crashworthiness) nhằm bảo vệ tối đa khoang hành khách cho dòng xe khách sản xuất tại Việt Nam.

Bối cảnh và tầm quan trọng (Context & Significance)

Theo thống kê từ Tổ chức Y tế Thế giới (WHO), tai nạn giao thông (TNGT) đường bộ cướp đi sinh mạng của khoảng 1,2 triệu người và khiến hơn 50 triệu người bị thương mỗi năm trên toàn cầu. Đáng chú ý, hơn 90% số ca tử vong do TNGT tập trung tại các quốc gia có thu nhập thấp và trung bình. Tại Việt Nam, hệ thống giao thông hỗn hợp với lưu lượng phương tiện dày đặc cùng mạng lưới quốc lộ phức tạp khiến nguy cơ va chạm đối đầu giữa các phương tiện vận tải hành khách khối lượng lớn luôn ở mức báo động.

Trong khi ngành công nghiệp ô tô thế giới đã xây dựng hệ thống tiêu chuẩn an toàn bị động (Passive Safety) khắt khe cùng các phương pháp kiểm định va chạm thực nghiệm nghiêm ngặt (như Euro NCAP, US FMVSS), thì tại Việt Nam, việc nghiên cứu độ bền khung vỏ chịu va đập cho các dòng xe chở khách cỡ lớn (từ 29 đến 45 chỗ/giường nằm) vẫn tồn tại nhiều khoảng trống. Các nghiên cứu quốc tế chủ yếu tập trung vào ô tô con (sedan, SUV từ 4 đến 7 chỗ). Hơn nữa, việc thực hiện các bài thử nghiệm va chạm thực tế (crash tests) phá hủy xe khách đòi hỏi nguồn kinh phí khổng lồ lên tới hàng triệu USD – một rào cản vượt quá năng lực tài chính của phần lớn các nhà sản xuất ô tô trong nước.

Trong bối cảnh ngành công nghiệp ô tô Việt Nam đang đẩy mạnh tỷ lệ nội địa hóa khung vỏ và nâng cao năng lực thiết kế xe thương mại mang thương hiệu Việt, việc nghiên cứu ứng dụng công nghệ mô phỏng số CAE (Computer-Aided Engineering) là yêu cầu vô cùng cấp thiết. Nghiên cứu này mở ra hướng tiếp cận kinh tế, chính xác và khoa học, giúp đánh giá toàn diện khả năng chịu lực của phương tiện trước khi đưa vào sản xuất thực tế.

Methodology và approach (Phương pháp & Tiếp cận nghiên cứu)

Nghiên cứu được xây dựng trên sự kết hợp chặt chẽ giữa cơ sở lý thuyết va chạm phi tuyến động học và phương pháp phân tích phần tử hữu hạn (FEA).

                 QUY TRÌNH MÔ HÌNH HÓA VÀ MÔ PHỎNG SỐ

[Thiết kế CAD 3D (SolidWorks)]
  ├── Mảng vỏ xe (28.048 nút)
  ├── Mảng khung sàn (31.863 nút)
  ├── Mảng chassis (38.646 nút)
  ├── Mảng gầm (4.224 nút)
  └── Mảng bánh xe (3.658 nút)
          │
          ▼ (Chuyển đổi dữ liệu hình học)
[Tiền xử lý & Thiết lập biên trong ABAQUS/CAE]
  ├── Gán cơ tính vật liệu thép kết cấu đàn - dẻo
  ├── Thiết lập điều kiện tiếp xúc bề mặt (General Contact)
  └── Đặt điều kiện biên: Tường phẳng cứng tuyệt đối, vận tốc đầu
          │
          ▼
[Giải bài toán động học phi tuyến bằng ABAQUS/Explicit]
  ├── Kịch bản 1: Va chạm 100% diện tích @ 48.3 km/h
  ├── Kịch bản 2: Va chạm lệch 40% diện tích @ 15 km/h & 55 km/h
  └── Kịch bản 3: Va chạm trực diện 2 xe @ 15 km/h
          │
          ▼
[Hậu xử lý (ABAQUS/Viewer)] ──> Trường ứng suất Von Mises, Biến dạng, Năng lượng

1. Cơ sở lý thuyết động lực học va chạm

Nhóm nghiên cứu áp dụng các định lý tổng quát của cơ học kỹ thuật:

  • Định lý biến thiên động lượng và xung lượng va chạm: Xác định sự thay đổi vận tốc trong thời gian va chạm vô cùng nhỏ ($\tau \approx 10^{-2} \div 10^{-4}$ giây) khi bỏ qua các ngoại lực thông thường (trọng lực, ma sát mặt đường).
  • Định lý biến thiên mômen động lượng và định lý tiêu hao động năng: Phân tích sự chuyển hóa toàn bộ động năng ban đầu của khối lượng $16.110\text{ kg}$ thành năng lượng biến dạng dẻo (nội năng) và nhiệt năng.

2. Mô hình hóa hình học và phần tử hữu hạn

Phương pháp xây dựng mô hình gián tiếp được áp dụng để đảm bảo độ chính xác hình học cao nhất:

  • Xây dựng mô hình 3D: Khảo sát thực tế kích thước dòng xe Thaco Hyundai Mobihome HB120SSL ($12.000 \times 2.500 \times 3.700\text{ mm}$), chia tách thành 5 cụm kết cấu độc lập trên SolidWorks.
  • Chia lưới và gán phần tử (Meshing): Tổng số lượng nút trên toàn bộ mô hình đạt 124.730 nút, phân bổ tối ưu theo từng cụm chi tiết nhằm đảm bảo độ hội tụ và giảm thiểu thời gian xử lý:
    • Mảng khung chassis: 38.646 nút
    • Mảng khung xe: 31.863 nút
    • Mảng vỏ xe: 28.048 nút
    • Mảng gầm xe: 4.224 nút
    • Mảng bánh xe (6 bánh): 3.658 nút

3. Thiết lập bài toán mô phỏng trong ABAQUS/Explicit

Sử dụng mô-đun ABAQUS/Explicit – giải thuật tường minh chuyên dụng cho các bài toán động lực học ngắn hạn, biến dạng lớn và tiếp xúc phi tuyến phức tạp:

  • Điều kiện biên và tải trọng: Tường chắn được khai báo là vật thể cứng tuyệt đối (Rigid Body). Xe được gán trường vận tốc ban đầu tịnh tiến theo trục dọc.
  • Tương tác tiếp xúc (Contact Formulation): Thiết lập thuật toán tiếp xúc tự động (General Contact) giữa các chi tiết khung, vỏ và bề mặt cản để mô phỏng chính xác hiện tượng gập nếp và tự va đập của kim loại khi bị nén ép.

Phát hiện chính (Key Findings)

Kịch bản mô phỏng Vận tốc va chạm ($v_0$) Tỷ lệ diện tích tiếp xúc Biến dạng lớn nhất ($u_{\max}$) Nút ứng suất cực đại Vùng chịu lực tới hạn
Kịch bản 1 $48,3\text{ km/h}$ ($13,42\text{ m/s}$) $100%$ (Chính tâm) $0,280\text{ m}$ Nút 11761 Dầm dọc trước & Cản trước
Kịch bản 2 $15,0\text{ km/h}$ ($4,17\text{ m/s}$) $40%$ (Lệch tâm) $0,106\text{ m}$ Nút 3214 Góc trái cản trước & Dầm phụ
Kịch bản 3 $55,0\text{ km/h}$ ($15,28\text{ m/s}$) $40%$ (Lệch tâm) $0,320\text{ m}$ Nút 2272 Dầm dọc bên va chạm & Cột A
Kịch bản 4 (2 xe) $15,0\text{ km/h}$ (Xe 2 đứng yên) $100%$ (Chính tâm) Cục bộ vỏ xe Nút 6891 Mặt nạ đầu xe & Khung cản

Phân tích chi tiết các kết quả quan trọng:

  1. Quy luật phân bố biến dạng kết cấu: Ở tốc độ $55\text{ km/h}$ va chạm lệch $40%$, mức độ xâm lấn biến dạng đạt giá trị cao nhất ($320\text{ mm}$). Va chạm lệch tâm gây ra mômen xoắn làm toàn bộ phần đầu xe bị vặn, khiến một bên dầm chịu toàn bộ lực va đập, dẫn đến nguy cơ đe dọa không gian sinh tồn của tài xế cao hơn đáng kể so với va chạm chính diện toàn phần ở $48,3\text{ km/h}$ ($280\text{ mm}$).

  2. Cơ chế hấp thụ năng lượng của khung vỏ: Kết quả kiểm chứng phù hợp với lý thuyết an toàn hiện đại: khoảng $70% \div 75%$ tổng động năng va chạm được hấp thụ thông qua biến dạng dẻo của hệ dầm dọc chassis phía trước. Vỏ xe và khoang chắn bánh xe hấp thụ khoảng $20% \div 22%$, phần còn lại tán xạ qua các cụm kết cấu gầm và liên kết bu-lông/mối hàn.

  3. Hiện tượng tập trung ứng suất tại các nút tới hạn: Ứng suất Von Mises đạt giá trị giới hạn cực đại tức thời tại các điểm chuyển tiếp hình học (như nút 11761, nút 2272). Các vùng này xuất hiện hiện tượng chảy dẻo cục bộ và hình thành các khớp dẻo (plastic hinges), đóng vai trò then chốt trong việc kiểm soát quy luật sụp đổ của kết cấu đầu xe.

  4. Động học của phương tiện sau va chạm: Biểu đồ gia tốc và vận tốc tại các nút khảo sát chỉ ra rằng vận tốc xe giảm đột ngột về 0 trong khoảng vài chục mili-giây đầu tiên, trước khi lực đàn hồi dư đẩy xe dội ngược lại với một xung vận tốc nhỏ, hoàn tất quá trình va chạm không hoàn toàn đàn hồi.

Đóng góp khoa học (Scientific & Practical Contributions)

1. Đóng góp về mặt lý thuyết và phương pháp luận

  • Hệ thống hóa bài toán va chạm xe khách cỡ lớn: Cung cấp mô hình toán học và cơ sở cơ học va chạm ứng dụng trực tiếp cho loại phương tiện có trọng tâm cao và khối lượng lớn (trên 16 tấn), vốn có đặc tính động lực học khác biệt hoàn toàn so với xe con.
  • Chuẩn hóa quy trình mô phỏng CAE: Đề xuất và hoàn thiện quy trình chuyển đổi mô hình từ CAD 3D đa cụm sang phần tử hữu hạn phi tuyến với mật độ lưới cao, xử lý hiệu quả các tương tác tiếp xúc phức tạp trong ABAQUS/Explicit.

2. Giá trị ứng dụng thực tiễn trong công nghiệp

  • Cắt giảm chi phí R&D: Giúp các nhà máy sản xuất, lắp ráp ô tô trong nước đánh giá và tối ưu hóa kết cấu khung vỏ mà không cần thực hiện các bài thử nghiệm phá hủy tốn kém.
  • Cơ sở cải tiến kết cấu hấp thụ năng lượng (Crash Box): Dữ liệu ứng suất và biến dạng cung cấp căn cứ kỹ thuật chính xác để các kỹ sư gia cường dầm dọc, thiết kế các vùng hấp thụ xung lực có kiểm soát ở đầu xe, bảo vệ khoang hành khách và trụ lái không bị dịch chuyển vượt quá giới hạn an toàn ($127\text{ mm}$ theo tiêu chuẩn FMVSS 203/208).

Đối tượng quan tâm và giá trị mang lại (Target Audience)

  • Kỹ sư R&D và chuyên gia CAE ngành ô tô: Nắm vững quy trình thiết lập bài toán va chạm phi tuyến trên ABAQUS, ứng dụng trực tiếp vào việc tính toán độ bền và an toàn kết cấu khung vỏ xe khách, xe buýt.
  • Giảng viên, nghiên cứu sinh và sinh viên ngành Cơ khí Ô tô: Tài liệu tham khảo chuyên sâu về động lực học va chạm, phương pháp phần tử hữu hạn và kỹ năng xử lý mô hình kết cấu phức tạp.
  • Cơ quan đăng kiểm và quản lý an toàn giao thông: Cung cấp cơ sở khoa học để xây dựng, hoàn thiện quy chuẩn kỹ thuật quốc gia về thử nghiệm và đánh giá an toàn bị động cho phương tiện giao thông đường bộ tại Việt Nam.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phát hiện quan trọng nhất là việc chỉ ra tính chất nguy hiểm vượt trội của va chạm lệch tâm (40% diện tích) so với va chạm chính diện toàn phần. Ở cùng mức năng lượng hoặc tốc độ tương đương ($55\text{ km/h}$ so với $48,3\text{ km/h}$), va chạm lệch tâm tạo ra biến dạng lớn hơn ($0,32\text{ m}$) và gây xoắn khung xe nghiêm trọng, làm mất tính đối xứng truyền lực và đe dọa trực tiếp đến không gian của người lái.

2. Phương pháp nghiên cứu có điểm gì đặc biệt?

Nghiên cứu sử dụng phương pháp mô hình hóa gián tiếp kết hợp giữa SolidWorks và ABAQUS/Explicit với số lượng phần tử lên tới 124.730 nút. Mô hình chia tách chi tiết 5 mảng kết cấu riêng biệt, cho phép mô phỏng chính xác sự biến dạng dẻo và tiếp xúc phi tuyến ở cấp độ từng chi tiết khung gầm.

3. Kết quả nghiên cứu có thể khái quát hóa (generalize) cho các dòng xe khác không?

Có thể. Phương pháp luận, quy trình chia lưới, thiết lập điều kiện biên và thuật toán tiếp xúc trong nghiên cứu hoàn toàn có thể mở rộng áp dụng cho các dòng xe khách giường nằm, xe buýt đô thị hoặc xe tải nặng có kết cấu khung chassis tương tự.

4. Hướng phát triển tiếp theo của đề tài là gì?

Các bước tiếp theo bao gồm: mô phỏng tích hợp mô hình người giả (Crash Test Dummy) và hệ thống túi khí/dây đai để tính toán chỉ số chấn thương sọ não (HIC) và ngực (SI); đồng thời xét thêm ảnh hưởng của hệ thống treo, hệ thống phanh chủ động và các kịch bản va chạm lật nghiêng (rollover test theo tiêu chuẩn ECE R66).

5. Nghiên cứu có ý nghĩa thực tế như thế nào đối với ngành sản xuất ô tô Việt Nam?

Nghiên cứu cung cấp một giải pháp thử nghiệm ảo có độ tin cậy cao với chi phí gần như bằng không so với thử nghiệm phá hủy thật, giúp các doanh nghiệp sản xuất ô tô nội địa làm chủ công nghệ thiết kế khung vỏ an toàn đạt chuẩn quốc tế.

Kết luận (Conclusion)

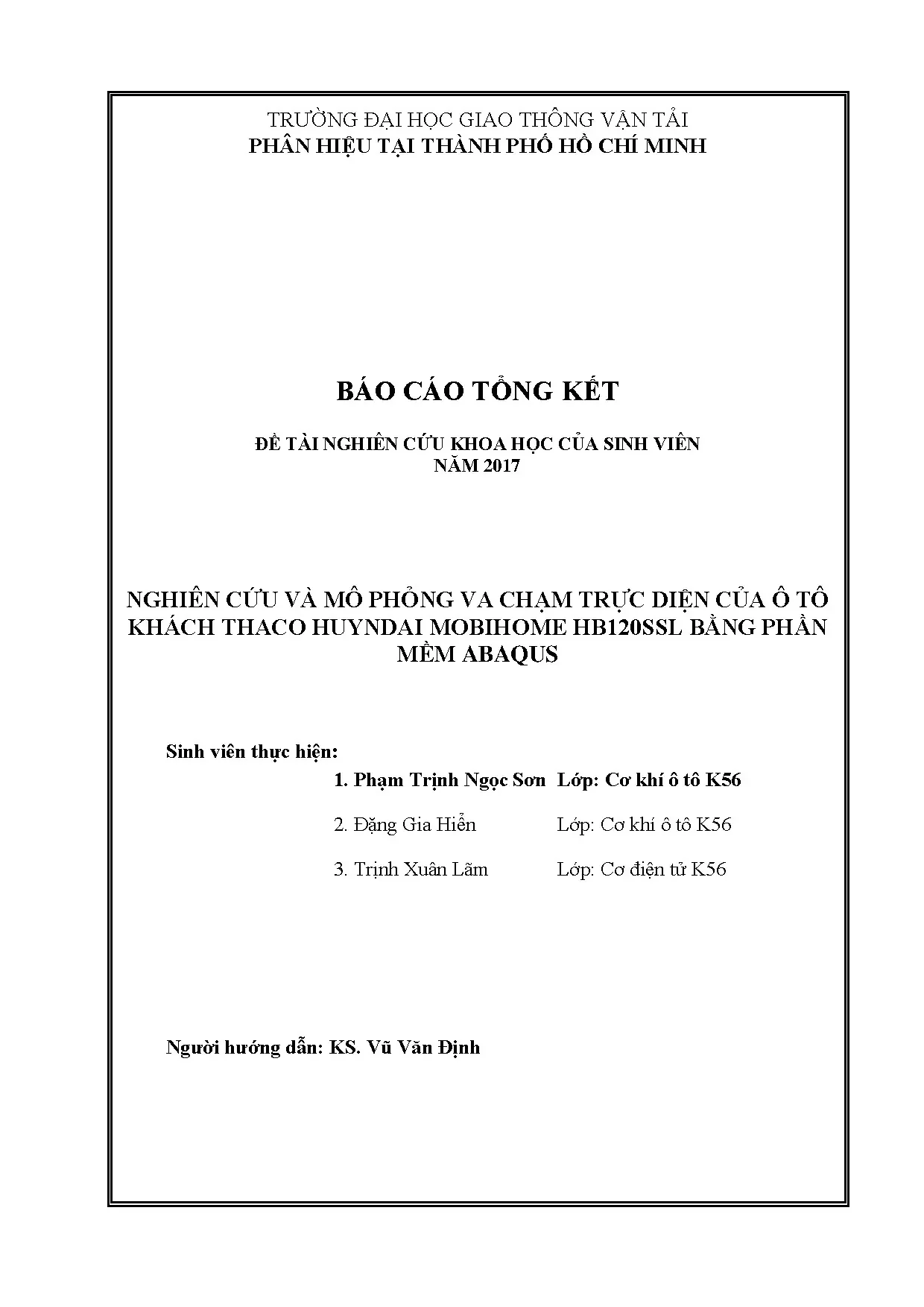

Đề tài nghiên cứu khoa học của nhóm sinh viên Trường Đại học Giao thông Vận tải Phân hiệu tại TP. Hồ Chí Minh đã ứng dụng thành công kỹ thuật mô phỏng phần tử hữu hạn trên phần mềm ABAQUS để giải quyết bài toán va chạm trực diện phức tạp của dòng xe khách Thaco Hyundai Mobihome HB120SSL. Công trình không chỉ hệ thống hóa toàn diện lý thuyết động lực học va chạm mà còn xác định chính xác trường ứng suất, biến dạng và cơ chế hấp thụ năng lượng của khung vỏ xe.

Đây là tiền đề khoa học vững chắc, mở đường cho việc ứng dụng sâu rộng công nghệ CAE/FEA vào quy trình R&D của ngành công nghiệp sản xuất ô tô Việt Nam, hướng tới mục tiêu nâng cao độ an toàn và bảo vệ tối đa tính mạng con người trên mọi hành trình.
