Nghiên Cứu Và Chế Tạo Máy Ép Nóng Bán Tự Động 10 Tấn (Hot Plate Press): Đột Phá Công Nghệ Gia Công Polymer Và Composite Tại HCMUTE

Tóm tắt nghiên cứu (200-250 từ)

Nghiên cứu tập trung giải quyết bài toán cốt lõi: Làm thế nào để làm chủ quy trình tính toán, thiết kế và chế tạo thực nghiệm máy ép nóng (Hot Plate Press) bán tự động tải trọng 10 tấn đạt chuẩn kỹ thuật nhiệt – thủy lực, nhằm thay thế các thiết bị ngoại nhập đắt đỏ và khắc phục triệt để nhược điểm của phương pháp ép trục vít thủ công tại Việt Nam?

Phương pháp tiếp cận của đề tài là sự kết hợp chặt chẽ giữa cơ sở lý thuyết vật liệu cao phân tử (nhựa nhiệt rắn, cao su lưu hóa, composite SMC), mô hình hóa tính toán động lực học thủy lực (hệ thống xy-lanh hai chiều, cụm van điều áp chống rung, bơm bánh răng) và công nghệ gia công cơ khí chính xác tại xưởng cơ khí Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE).

Kết quả then chốt đạt được là việc hoàn thiện một hệ thống máy ép nóng tích hợp chu trình ép hai giai đoạn: giai đoạn tiếp cận nhanh bằng áp suất thấp và giai đoạn nén duy trì áp suất cao (lên tới 10 tấn) kết hợp dải nhiệt độ nung ổn định từ 120°C đến 180°C.

Nghiên cứu mang lại ý nghĩa học thuật và thực tiễn sâu sắc: không chỉ chứng minh khả năng nội địa hóa thiết bị gia công vật liệu tiên tiến với chi phí tối ưu, mà còn cung cấp một mô hình chuẩn hóa cho công tác đào tạo thực hành và chuyển giao công nghệ sản xuất composite quy mô vừa và nhỏ.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, nhu cầu ứng dụng các vật liệu tiên tiến như composite nền nhựa gia cường sợi thủy tinh (SMC – Sheet Moulding Compound), nhựa nhiệt rắn (Phenol formaldehyde, Melamin) và cao su tổng hợp ngày càng tăng vọt trong các ngành công nghiệp trọng điểm như đóng tàu, sản xuất ô tô, điện tử và hàng tiêu dùng kỹ thuật cao. Đặc tính ưu việt của nhóm vật liệu này là độ bền cơ học cao, chống ăn mòn hóa chất và trọng lượng nhẹ. Tuy nhiên, chất lượng của sản phẩm sau đúc phụ thuộc hoàn toàn vào công nghệ ép nóng định hình – phương pháp đòi hỏi sự kết hợp đồng thời và chính xác giữa áp suất nén lớn và sự đồng đều nhiệt độ để kích hoạt phản ứng khâu mạch không gian ba chiều mà không làm biến dạng hay rỗ xốp sản phẩm.

Tại Việt Nam ở thời điểm thực hiện đề tài, một khoảng trống công nghệ (research & industrial gap) rất lớn tồn tại: phần lớn máy ép nóng chuyên dụng đều phải nhập khẩu nguyên chiếc từ các nước công nghiệp phát triển với chi phí đầu tư và bảo trì vô cùng tốn kém. Tại các cơ sở sản xuất quy mô nhỏ và phòng thí nghiệm, giải pháp thay thế thường là các dòng máy ép cơ khí trục vít (vitme) vận hành thủ công bằng tay. Nhược điểm chí mạng của phương pháp này là tốn nhiều sức lao động, áp lực ép không đều, nhiệt độ gia nhiệt phân tán chênh lệch lớn, dẫn đến sản phẩm sinh ra nhiều ba via, dễ nứt vỡ, ứng suất dư cao và tỷ lệ phế phẩm lớn.

Đề tài nghiên cứu cấp trường (Mã số: SV2014-39) tại HCMUTE ra đời mang tính thời sự cấp thiết. Nghiên cứu không chỉ giải quyết triệt để bài toán làm chủ thiết bị công nghệ tạo hình vật liệu tấm, mà còn tạo tiền đề quan trọng giúp các doanh nghiệp trong nước tiếp cận dây chuyền ép nóng bán tự động với giá thành hợp lý, nâng cao năng lực tự chủ công nghệ cơ khí chế tạo nội địa.

Methodology và approach (350-400 từ)

Thiết kế nghiên cứu được triển khai theo quy trình kỹ thuật tích hợp 5 bước nghiêm ngặt: (1) Khảo sát thực trạng thiết bị trên thị trường; (2) Tổng hợp, phân tích các giải pháp và lựa chọn phương án tối ưu; (3) Thiết lập sơ đồ nguyên lý mạch thủy lực và hệ thống nhiệt điện trở; (4) Tính toán sức bền cơ học, dung tích lưu lượng chi tiết; (5) Gia công chế tạo chi tiết điển hình, lắp ráp và kiểm thử nghiệm thu.

Về phương pháp thu thập dữ liệu và mô hình hóa lý thuyết, nhóm tác giả dựa trên cơ sở biến dạng dẻo của polymer và cơ học thủy lực chất lỏng. Lực ép yêu cầu được xác định ở mức 10 tấn để đảm bảo khả năng ép các sản phẩm composite dạng tấm có diện tích trung bình dưới áp suất gia công tiêu chuẩn từ 20 đến 300 $\text{kg/cm}^2$.

Hệ thống thủy lực sử dụng cơ cấu chấp hành là xy-lanh piston tác động kép (hai chiều) có cần một phía, được cấp dầu bởi bơm bánh răng thông qua hệ thống van phân phối điện từ Solenoid và van an toàn chỉnh áp. Điểm nhấn phương pháp luận nằm ở việc giải quyết bài toán dao động áp suất: nhóm nghiên cứu đã phân tích chuyên sâu chênh lệch áp lực giữa thời điểm mở van ($P_{p0}$) và thời điểm xả hoàn toàn ($P_{pa}$), từ đó tích hợp bộ phận giảm chấn chống rung (piston kết hợp van tiết lưu hoặc mặt vát phẳng) nhằm triệt tiêu hoàn toàn hiện tượng rung giật đường ống khi hệ thống đạt áp suất cực đại.

Về hệ thống gia nhiệt, công nghệ nung nóng bằng thanh điện trở công nghiệp đặt chìm trong các rãnh phay và lỗ khoan định vị trên bàn ép trên và bàn ép dưới được ứng dụng. Độ tin cậy và giá trị khoa học của nghiên cứu được kiểm chứng thông qua quy trình chế tạo thực tế: tấm gia nhiệt được gia công phay mặt đầu, phay rãnh và khoan lỗ chính xác trên máy công cụ, kết hợp quy trình làm sạch bể dầu, lọc tạp chất và kiểm tra độ kín khít của hệ thống gioăng phớt (O-ring, piston seal) trước khi tiến hành ép thử nghiệm tải tĩnh và tải động.

Phát hiện chính (400-450 từ)

Nghiên cứu đã mang lại 4 phát hiện kỹ thuật và kết quả thực nghiệm then chốt:

  1. Chu trình ép hai giai đoạn tối ưu hóa năng suất và chất lượng bề mặt: Việc ứng dụng van đảo chiều Solenoid kết hợp hai cấp áp suất mang lại hiệu quả vượt bậc. Giai đoạn 1 vận hành ở áp suất thấp ($\le 8,\text{kg/cm}^2$) cho phép đầu ép dịch chuyển nhanh xuống tiếp cận vật liệu, giảm thiểu thời gian chờ. Giai đoạn 2 tự động chuyển đổi sang áp suất cao để nén chặt vật liệu, giúp nhựa chuyển sang trạng thái chảy dẻo và điền đầy khoang khuôn (mold cavity) một cách êm ái, hạn chế tối đa việc tràn nhựa cục bộ hay tạo bavia.

  2. Khắc phục triệt để hiện tượng bất ổn định áp suất bằng cơ cấu chống rung: Phân tích động lực học cho thấy dao động áp suất giữa cửa vào và cửa xả trong khoảng $[P_{pa} - P_{p0}]$ là nguyên nhân chính gây rung giật trong các dòng máy ép thông thường. Việc tích hợp thành công bộ phận chống rung dạng piston kết hợp rãnh tiết lưu tại van an toàn đã giúp dập tắt hoàn toàn rung chấn cơ học, duy trì ổn định áp suất nén 10 tấn xuyên suốt toàn bộ thời gian lưu khuôn (curing time).

  3. Khả năng kiểm soát nhiệt độ đồng đều trong dải 120°C – 180°C: Kết quả thử nghiệm hệ thống tấm gia nhiệt cho thấy nhiệt lượng từ các thanh điện trở phân bổ đồng đều trên toàn bộ bề mặt bàn ép. Mức nhiệt này hoàn toàn tương thích với động học phản ứng đóng rắn của nhựa nhiệt rắn (PF, UF, Melamin) và quá trình lưu hóa cao su, giúp rút ngắn chu kỳ ép do không cần công đoạn làm nguội khuôn phức tạp như đối với nhựa nhiệt dẻo.

  4. Hiệu quả vượt trội của vật liệu dạng tấm (SMC) so với dạng bột truyền thống: Thử nghiệm ép định hình vật liệu composite dạng tấm SMC chứng minh rằng việc không khí bị đẩy ra ngoài từ khâu cán tấm giúp truyền nhiệt nhanh hơn, giảm tiêu hao năng lượng gia nhiệt tới 50%, đồng thời kéo giảm tỷ lệ phế phẩm xuống chỉ còn 2 – 3% so với việc đong lường bột ép rời.

Những phát hiện trên khẳng định rằng một cỗ máy được thiết kế module hóa từ các linh kiện cơ – thủy lực sẵn có trong nước hoàn toàn có khả năng đạt được độ chính xác và tính ổn định tương đương các dòng máy công nghiệp nhập khẩu cùng phân khúc.

Đóng góp khoa học (250-300 từ)

Nghiên cứu đóng góp thiết thực cho cả lý thuyết ứng dụng lẫn thực tiễn sản xuất công nghiệp:

  • Đóng góp lý thuyết: Hệ thống hóa cơ sở lý thuyết tính toán, thiết kế tích hợp giữa hệ truyền động thủy lực áp lực cao và hệ thống cấp nhiệt điện trở cho công nghệ ép định hình vật liệu phi kim loại; làm rõ mối tương quan động học giữa bộ ba thông số công nghệ: nhiệt độ ép, áp suất nén và thời gian lưu khuôn trong quá trình tạo hình composite.
  • Cải tiến phương pháp luận: Xây dựng quy trình thiết kế module hóa (modular design) có khả năng tùy biến cao, cho phép dễ dàng nâng cấp hành trình xy-lanh hoặc thay đổi kích thước bàn ép mà không cần thay đổi cấu trúc nền tảng của hệ thống thủy lực và nguồn cấp.
  • Đóng góp thực tiễn: Tạo ra một sản phẩm máy ép nóng bán tự động tải trọng 10 tấn hoàn chỉnh, vận hành an toàn, độ bền cao, giá thành chế tạo chỉ bằng một phần nhỏ so với máy nhập khẩu. Toàn bộ quy trình tháo lắp, gia công chi tiết cơ khí (tấm nhiệt, bạc dẫn hướng, bể dầu) và quy trình bảo dưỡng sửa chữa được chuẩn hóa chi tiết, tạo tài liệu tham khảo có giá trị cao cho các kỹ sư chế tạo máy.

Đối tượng quan tâm (200-250 từ)

Nghiên cứu này là nguồn tài liệu hữu ích cho nhiều nhóm đối tượng:

  • Giảng viên và Sinh viên khối ngành Kỹ thuật Cơ khí / Cơ điện tử: Cung cấp tài liệu tham khảo mẫu mực về đề tài nghiên cứu khoa học sinh viên, từ khâu lên ý tưởng, tính toán sức bền, thiết kế mạch thủy lực đến chế tạo thực nghiệm máy công cụ.
  • Kỹ sư và Nhà nghiên cứu Vật liệu Polymer – Composite: Những người đang tìm kiếm giải pháp thiết bị chuẩn xác để gia công ép mẫu thử nghiệm, phân tích cơ tính vật liệu SMC, cao su kỹ thuật hoặc ván ép sợi nhân tạo.
  • Doanh nghiệp vừa và nhỏ trong ngành chế tạo nhựa và cao su: Các đơn vị sản xuất đang có nhu cầu đổi mới công nghệ, thay thế hệ thống ép tay thủ công bằng máy ép thủy lực bán tự động nhằm nâng cao năng suất, cắt giảm nhân công và giảm thiểu tỷ lệ lỗi sản phẩm.
  • Lợi ích cốt lõi: Làm chủ công nghệ vận hành, tiết kiệm từ 40% – 60% chi phí đầu tư thiết bị ban đầu và chủ động hoàn toàn nguồn linh kiện thay thế tại thị trường nội địa.

FAQ (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Đó là việc thiết kế và chế tạo thành công hệ thống ép nóng bán tự động 10 tấn với chu trình hai cấp áp suất kết hợp cơ cấu chống rung giật thủy lực, giúp duy trì lực ép và dải nhiệt 120°C – 180°C hoàn hảo cho quá trình đóng rắn composite SMC.

2. Phương pháp tiếp cận (Methodology) có gì đặc biệt?

Nghiên cứu áp dụng kỹ thuật thiết kế module hóa thông minh: kết hợp linh kiện thủy lực tiêu chuẩn hóa trên thị trường với cụm cơ khí chuyên dụng (khung ép, tấm gia nhiệt, cơ cấu dẫn hướng) được tự gia công chính xác tại xưởng, tối ưu hóa giữa tính khả thi công nghệ và giá thành.

3. Kết quả nghiên cứu có thể mở rộng (generalize) không?

Hoàn toàn có thể. Quy trình tính toán và sơ đồ mạch thủy lực này có thể dễ dàng mở rộng để chế tạo các dòng máy ép có tải trọng lớn hơn (20 tấn, 50 tấn hoặc 100 tấn) bằng cách tăng kích thước nòng xy-lanh ($D$) và công suất bơm nguồn.

4. Hướng phát triển tiếp theo (Next steps) của nghiên cứu là gì?

Nâng cấp hệ thống điều khiển lên tự động hóa hoàn toàn bằng PLC và màn hình cảm ứng HMI; tích hợp vòng điều khiển nhiệt độ PID khép kín; bổ sung cơ cấu robot gắp sản phẩm tự động và hệ thống bọc cách nhiệt bảo ôn để tiết kiệm năng lượng.

5. Ứng dụng thực tế (Practical applications) của máy là gì?

Máy dùng để ép lưu hóa cao su kỹ thuật (phốt, gioăng), ép tấm composite cách điện, vỏ linh kiện ô tô, thùng rác công nghiệp, sản xuất gỗ ép nhân tạo (MDF, Plywood) và phục vụ giảng dạy thực hành tại các trường đại học kỹ thuật.

Kết luận (150 từ)

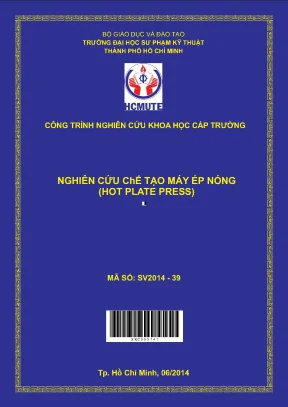

Đề tài nghiên cứu khoa học cấp trường “Nghiên cứu chế tạo máy ép nóng (Hot Plate Press)” mã số SV2014-39 tại HCMUTE là một minh chứng xuất sắc cho năng lực nghiên cứu ứng dụng và nội địa hóa công nghệ chế tạo máy của sinh viên kỹ thuật Việt Nam. Cỗ máy ép nóng bán tự động 10 tấn không chỉ đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật về áp suất thủy lực và trường nhiệt gia công vật liệu polymer-composite, mà còn mở ra hướng đi bền vững cho các cơ sở sản xuất trong nước tiếp cận thiết bị hiện đại với chi phí tối ưu. Trong tương lai, việc số hóa quy trình điều khiển và tích hợp cảm biến thông minh sẽ là bước đi đột phá để đưa sản phẩm thương mại hóa rộng rãi trên thị trường công nghiệp phụ trợ.
