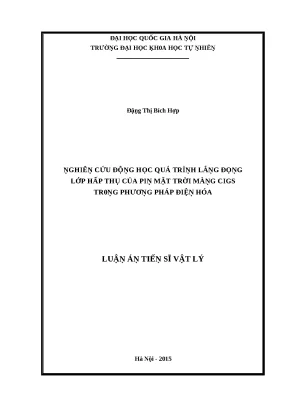

Tổng quan về luận án

Nghiên cứu động học quá trình lắng đọng màng mỏng bán dẫn $CuIn_{1-x}Ga_xSe_2$ (CIGS) đóng vai trò chiến lược trong lộ trình phát triển pin mặt trời (PMT) thế hệ thứ hai. Trong bối cảnh khủng hoảng năng lượng và biến đổi khí hậu toàn cầu, công nghệ quang điện màng mỏng hứa hẹn mang lại giải pháp giảm thiểu chi phí vật liệu nhờ hệ số hấp thụ quang học vượt trội ($\alpha \approx 1 \times 10^5 \text{ cm}^{-1}$) cùng độ rộng vùng cấm thẳng ($E_g$) có thể điều chỉnh linh hoạt từ $1,01 \text{ eV}$ ($CuInSe_2$) đến $1,65 \text{ eV}$ ($CuGaSe_2$). Dù các phương pháp bốc bay chân không siêu cao (MBE) đã giúp CIGS chạm mốc hiệu suất kỷ lục $20,3%$ dưới bức xạ tự nhiên và $21,5%$ dưới ánh sáng hội tụ, chi phí vận hành đắt đỏ và hiệu suất sử dụng vật liệu thấp vẫn là rào cản lớn cho sản xuất công nghiệp quy mô lớn.

Khoảng trống nghiên cứu (research gap) cốt lõi nằm ở phương pháp lắng đọng điện hóa (Electrochemical Deposition - ED) một bước: sự chênh lệch quá lớn về thế khử tiêu chuẩn ($E^0$) giữa các ion thành phần ($Cu^{2+}$, $In^{3+}$, $Ga^{3+}$, $H_2SeO_3$) thường dẫn đến sự phân tách pha không mong muốn, tạo màng giàu đồng ($Cu$), nghèo gali ($Ga$), tồn tại các pha phụ dẫn điện $Cu-Se$ làm suy giảm nghiêm trọng phẩm chất chuyển tiếp p-n. Hơn nữa, việc thiếu hụt các công cụ quan sát động học khối lượng và dòng điện in-situ tại bề mặt điện cực khiến cơ chế lắng đọng cảm ứng đa cấu tử chưa được làm sáng tỏ tường tận.

Để giải quyết khoảng trống này, luận án xác lập hệ thống câu hỏi và giả thuyết nghiên cứu đồng bộ:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế động học pha và sự biến thiên đương lượng khối lượng/điện lượng ($M/z$) diễn ra như thế nào tại mặt phân giới điện cực - dung dịch trong quá trình đồng lắng đọng hệ $Cu-Se$ và $Cu-In-Ga-Se$?
  • Câu hỏi nghiên cứu 2 (RQ2): Axit sulfamic ($H_3NSO_3$) đóng vai trò tạo phức ra sao trong việc dịch chuyển thế khử của $Cu^{2+}$, triệt tiêu pha phụ $Cu-Se$ và kích thích sự thâm nhập của $Ga^{3+}$ vào mạng tinh thể?
  • Câu hỏi nghiên cứu 3 (RQ3): Thông số công nghệ tối ưu (thế lắng đọng, nồng độ tác nhân tạo phức, chế độ ủ nhiệt) để đạt được hợp thức tối ưu $CuIn_{0,70}Ga_{0,30}Se_2$ với $E_g \approx 1,4 \text{ eV}$ cho chuyển tiếp quang điện là gì?
  • Giả thuyết nghiên cứu 1 (H1): Axit sulfamic tạo phức bền chọn lọc với $Cu^{2+}$, kéo thế khử của $Cu$ dịch chuyển về phía âm hơn, thu hẹp khoảng cách nhiệt động học với $In^{3+}$ và $Ga^{3+}$.
  • Giả thuyết nghiên cứu 2 (H2): Sự hình thành pha mầm $Cu-Se$ ở giai đoạn đầu là điều kiện tiên quyết kích hoạt cơ chế lắng đọng cảm ứng (induced codeposition) để kéo $In$ và $Ga$ vào màng.
  • Giả thuyết nghiên cứu 3 (H3): Việc kết hợp kỹ thuật cân vi lượng thạch anh điện hóa (EQCM) và ủ nhiệt trong môi trường giàu selen sẽ tái cấu trúc màng từ vô định hình/đa pha thành đơn pha chalcopyrite đồng nhất, tối ưu hóa các thông số $J_{sc}$, $V_{oc}$, $FF$.

Khung lý thuyết của công trình tích hợp phương trình nhiệt động học Nernst, mô hình động học điện cực Butler-Volmer, phương trình khuếch tán Cottrell, cơ chế đồng lắng đọng cảm ứng Kröger và lý thuyết chuyển tiếp p-n bán dẫn Shockley-Queisser. Phạm vi nghiên cứu tập trung vào hệ dung dịch điện phân chứa $CuCl_2$, $InCl_3$, $Ga(NO_3)_3$, $H_2SeO_3$, $LiCl$ và $H_3NSO_3$ trên các đế dẫn điện $Mo$, $ITO$ và cảm biến thạch anh mạ vàng $QSX\text{ }301$, được thực hiện và phân tích toàn diện tại Đại học Quốc gia Hà Nội.

Literature Review và Positioning

Lịch sử phát triển màng mỏng CIGS chứng kiến sự phân hóa rõ nét giữa hai trường phái công nghệ: bốc bay chân không cao và lắng đọng không chân không. Trong nhóm kỹ thuật chân không, phương pháp đồng bốc bay 3 bước phát triển bởi Phòng thí nghiệm Năng lượng Tái tạo Quốc gia Hoa Kỳ (NREL) do Contreras, Repins và cộng sự khởi xướng đã thiết lập chuẩn mực về chất lượng tinh thể chalcopyrite với tỷ lệ $Ga/(In+Ga)$ biến thiên theo chiều sâu màng. Tuy nhiên, các nghiên cứu công nghiệp tại Matsushita (Nishiwaki et al.) chỉ ra rằng khi mở rộng diện tích màng từ tế bào nhỏ ($18%$) lên mô-đun $81,54 \text{ cm}^2$, hiệu suất tụt giảm nghiêm trọng còn $12,6%$ do bất đồng nhất trường nhiệt và trường bay hơi. Phương pháp bốc bay nổ của Merino et al. trên hợp chất CIGS cũng chỉ ghi nhận hiệu suất khiêm tốn từ $5,1%$ đến $6,0%$, trong khi lắng đọng pha hơi hóa học hữu cơ kim loại (MOCVD) gặp giới hạn lớn về điện thế hở mạch ($V_{oc} \le 0,26 \text{ V}$).

                             ┌─────────────────────────────────────────────────────────┐
                             │       CÔNG NGHỆ CHẾ TẠO LỚP HẤP THỤ CIGS                │
                             └────────────────────────────┬────────────────────────────┘
                                                          │
                    ┌─────────────────────────────────────┴─────────────────────────────────────┐
                    ▼                                                                           ▼
   ┌─────────────────────────────────┐                                         ┌─────────────────────────────────┐
   │    KỸ THUẬT CẦN CHÂN KHÔNG      │                                         │   KỸ THUẬT KHÔNG CẦN CHÂN KHÔNG │
   │  (MBE, Sputtering, CVD, PLD)    │                                         │   (ED, Sol-gel, Spray ILGAR)    │
   └────────────────┬────────────────┘                                         └────────────────┬────────────────┘
                    │                                                                           │
        ┌───────────┴───────────┐                                                   ┌───────────┴───────────┐
        ▼                       ▼                                                   ▼                       ▼
┌──────────────┐        ┌──────────────┐                                    ┌──────────────┐        ┌──────────────┐
│ Ưu điểm:     │        │ Nhược điểm:  │                                    │ Ưu điểm:     │        │ Nhược điểm:  │
│ Độ sạch cao, │        │ Chi phí đắt, │                                    │ Giá rẻ, quy  │        │ Dễ lẫn pha   │
│ tinh thể tốt,│        │ quy mô nhỏ,  │                                    │ mô lớn, hiệu │        │ phụ Cu-Se,   │
│ hiệu suất    │        │ hao phí      │                                    │ suất dùng    │        │ vi cấu trúc  │
│ > 20% (NREL) │        │ nguyên liệu  │                                    │ vật liệu cao │        │ xốp hạt mịn  │
└──────────────┘        └──────────────┘                                    └──────┬───────┘        └──────────────┘
                                                                                   │
                                                                                   ▼
                                                                   ┌─────────────────────────────────┐
                                                                   │  ĐỘT PHÁ CỦA LUẬN ÁN:           │
                                                                   │  Điện hóa 1 bước + Phức         │
                                                                   │  Sulfamic + Giám sát EQCM/CV    │
                                                                   └─────────────────────────────────┘

Trong dòng nghiên cứu lắng đọng điện hóa không chân không, các tranh luận học thuật sâu sắc nổ ra xoay quanh cơ chế khử kết tủa của gali và indi. Trường phái Calixto et al. cho rằng sự kết tủa của $In$ và $Ga$ thuần túy là phản ứng hóa học dị thể giữa $In^{3+}/Ga^{3+}$ với khí $H_2Se$ sinh ra từ quá trình khử các pha tiền chất $Cu-Se$. Ngược lại, trường phái Lai et al. và Kröger chứng minh sự tồn tại của hiệu ứng khử dưới thế (underpotential deposition) mang tính cảm ứng điện hóa, trong đó pha liên kết trung gian $Cu_3Se_2$ đóng vai trò xúc tác làm giảm năng lượng tự do Gibbs hình thành hợp chất bậc ba và bậc bốn. Tại Việt Nam, các hướng tiếp cận trước đây chủ yếu sử dụng kỹ thuật Spray ILGAR (Võ Thạch Sơn) hoặc in gạt lụa (Nguyễn Duy Cường).

Luận án của Đặng Thị Bích Hợp định vị chính xác vào giao điểm của động học điện hóa bề mặt và vật lý bán dẫn màng mỏng: sử dụng kỹ thuật cân vi lượng tinh thể thạch anh điện hóa (EQCM) kết hợp quét thế vòng (Cyclic Voltammetry - CV) để giải mã tường tận cơ chế lắng đọng cảm ứng đa cấu tử, đồng thời thiết lập vai trò kiểm soát pha của phức chất axit sulfamic ($H_3NSO_3$). Đây là bước tiến vượt bậc chuyển dịch từ quy trình thử-sai thực nghiệm sang kiểm soát định lượng động học phân tử.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Công trình mở rộng và hoàn thiện cơ chế lắng đọng cảm ứng Kröger (Kröger Induced Codeposition Mechanism) cho hệ bốn nguyên tử phức tạp $Cu-In-Ga-Se$. Theo nhiệt động học cổ điển, thế khử tiêu chuẩn của $Ga^{3+}/Ga$ ($-0,53 \text{ V}$ so với SHE) và $In^{3+}/In$ ($-0,34 \text{ V}$) nằm cách rất xa thế khử của $Cu^{2+}/Cu$ ($+0,34 \text{ V}$) và $H_2SeO_3/Se$ ($+0,74 \text{ V}$), khiến việc đồng kết tủa ở một điện thế duy nhất là bất khả thi nếu không có tương tác liên kết pha.

                                    THANG ĐIỆN THẾ KHỬ TIÊU CHUẨN (V vs. SHE)
        Thế dương (Khử rất nhanh)                                                Thế âm (Khử rất chậm)
  ◄───────────────────────────────────────────────────────────────────────────────────────────────────►
        +0.74 V                      +0.34 V                        -0.34 V                 -0.53 V
     ┌───────────┐                ┌───────────┐                  ┌───────────┐           ┌───────────┐
     │   H2SeO3  │                │    Cu2+   │                  │    In3+   │           │    Ga3+   │
     │   ──► Se  │                │   ──► Cu  │                  │   ──► In  │           │   ──► Ga  │
     └─────┬─────┘                └─────┬─────┘                  └─────┬─────┘           └─────┬─────┘
           │                            │                              │                       │
           │                            │  + Phức Axit Sulfamic        │                       │
           │                            │  (Dịch chuyển thế âm)        │                       │
           │                            ▼                              │                       │
           │                     ┌─────────────┐                       │                       │
           │                     │ [Cu(Sulf)]+ │                       │                       │
           │                     └──────┬──────┘                       │                       │
           │                            │                              │                       │
           └────────────────────────────┴───────────────┬──────────────┴───────────────────────┘
                                                        │
                                                        ▼ (Thế lắng đọng tối ưu: -0.9 V)
                                          ┌───────────────────────────┐
                                          │   ĐỒNG KẾT TỦA CẢM ỨNG   │
                                          │   CuIn(1-x)GaxSe2 (CIGS)  │
                                          └───────────────────────────┘

Luận án chứng minh rằng năng lượng tự do Gibbs tạo thành ($\Delta G^0_f$) âm của các hợp chất trung gian như $In_2Se_3$ ($\Delta G^0_f = -306 \text{ kJ/mol}$) và $Cu_2Se$ ($\Delta G^0_f = -105 \text{ kJ/mol}$) đã cung cấp một thế động lực khử phân cực (depolarization), đẩy thế kết tủa hiệu dụng của $In$ và $Ga$ dịch chuyển hàng trăm millivolt về phía dương:

$$\Delta E^0 = -\frac{\Delta G^0_{f, In_2Se_3}}{nF} \approx +0,53 \text{ V}$$

Về mặt động học màng, nghiên cứu làm sáng tỏ mô hình chuyển pha từ trạng thái vô định hình phân tán sang cấu trúc mạng tứ giác chalcopyrite có trật tự cao ($I\bar{4}2d$). Dữ liệu thực nghiệm xác thực rằng sự xuất hiện cục bộ của pha dẫn lỏng $Cu_{2-x}Se$ trong quá trình ủ nhiệt đóng vai trò dung môi trợ dung (flux agent), kích thích sự phát triển kích thước hạt tinh thể vượt ngưỡng $1 \text{ }\mu\text{m}$, triệt tiêu các bẫy tái hợp sâu tại biên hạt.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất chặt chẽ giữa ba trụ cột lý thuyết: Động học điện cực phi tuyến Butler-Volmer, mô hình truyền chất khuếch tán không dừng Cottrell và biểu thức năng lượng vùng cấm quang học bán dẫn bậc bốn:

$$E_{g, CIGS}(x) = (1-x)E_{g, CIS} + xE_{g, CGS} - b \cdot x(1-x)$$

Trong đó: Hệ số uốn cong vùng cấm $b \approx 0,15 - 0,24 \text{ eV}$, $x = [Ga]/([Ga]+[In])$.

Hệ thống phân tích liên kết trực tiếp giữa biến thiên tần số dao động tinh thể thạch anh ($\Delta f$) và biến thiên điện lượng phản ứng ($\Delta Q$) thông qua phương trình Sauerbrey mở rộng:

$$\Delta f = -\frac{2 f_0^2}{A \sqrt{\rho_q \mu_q}} \Delta m$$

$$\frac{M}{z} = F \cdot \frac{\Delta m}{\Delta Q} = -\frac{F A \sqrt{\rho_q \mu_q}}{2 f_0^2} \left( \frac{d\Delta f}{d\Delta Q} \right)$$

Trong đó: $f_0$ là tần số cơ bản của tinh thể thạch anh ($5 \text{ MHz}$), $\rho_q = 2,648 \text{ g/cm}^3$ là khối lượng riêng của thạch anh, $\mu_q = 2,947 \times 10^{11} \text{ g}\cdot\text{cm}^{-1}\cdot\text{s}^{-2}$ là môđun cắt, $F = 96485 \text{ C/mol}$ là hằng số Faraday. Đại lượng đương lượng khối lượng trên một electron trao đổi ($M/z$) trở thành thông số chẩn đoán nhận diện tức thời từng pha điện hóa ($Cu$, $Se$, $CuSe$, $Cu_2Se$, $CuInSe_2$, $CuGaSe_2$).

Điều kiện biên phân tích được xác lập nghiêm ngặt: nhiệt độ dung dịch duy trì $25 \pm 1^\circ\text{C}$, dải thế quét vòng CV từ $+0,6 \text{ V}$ đến $-1,2 \text{ V}$ (so với điện cực Calomel bão hòa - SCE), giới hạn nồng độ $H_3NSO_3$ khảo sát từ $0 \text{ mM}$ đến $40 \text{ mM}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) kết hợp phương pháp luận thực nghiệm - phân tích vật lý hóa lý (Empirical-analytical physical methodology). Thiết kế nghiên cứu đa tầng kết nối từ mức độ phân tử/ion tại bề mặt điện cực, qua vi cấu trúc màng mỏng trung gian, đến đặc tính linh kiện vĩ mô.

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                              THIẾT KẾ NGHIÊN CỨU ĐA TẦNG                               │
└───────────────────────────────────────────┬────────────────────────────────────────────┘
                                            │
           ┌────────────────────────────────┼────────────────────────────────┐
           ▼                                ▼                                ▼
┌───────────────────────┐        ┌───────────────────────┐        ┌───────────────────────┐
│     TẦNG PHÂN TỬ      │        │    TẦNG VI CẤU TRÚC   │        │     TẦNG LINH KIỆN    │
│ (Động học điện hóa)   │        │   (Màng mỏng CIGS)    │        │  (Pin mặt trời thực)  │
├───────────────────────┤        ├───────────────────────┤        ├───────────────────────┤
│ • EQCM (QSX 301 Au)   │  ──►   │ • XRD (Góc quét 2θ)   │  ──►   │ • Cấu trúc thực nghiệm│
│ • Quét thế vòng (CV)  │        │ • SEM (Bề mặt & cắt)  │        │   Al/CIGS/ITO/Glass   │
│ • Thế tĩnh (-0.9 V)   │        │ • EDS (Hợp thức định  │        │ • Đường đặc trưng I-V │
│ • Khảo sát M/z in-situ│        │   lượng Cu-In-Ga-Se)  │        │ • Xác định Voc, Jsc,  │
│ • Hệ dung dịch phức hệ│        │ • Stylus Profiler     │        │   FF và hiệu suất η   │
└───────────────────────┘        └───────────────────────┘        └───────────────────────┘

Hệ thống mẫu thực nghiệm được chuẩn hóa bao gồm:

  • Nhóm mẫu A: Hệ đơn chất ($Cu$, $In$, $Ga$, $Se$) và hệ nhị phân ($Cu-Se$, $Ga-Se$) phục vụ xác định thế khử chuẩn và xây dựng đường chuẩn $M/z$.
  • Nhóm mẫu B: Hệ tứ phân $Cu-In-Ga-Se$ biến thiên nồng độ tác nhân tạo phức axit sulfamic ($0 \text{ mM}$, $20 \text{ mM}$, $40 \text{ mM}$) trên đế dẫn điện màng mạ vàng thạch anh và đế $Mo$/$ITO$.
  • Nhóm mẫu C: Màng $CuIn_{1-x}Ga_xSe_2$ sau quá trình xử lý nhiệt ủ yếm khí bổ sung hơi Selen ở $450 - 550^\circ\text{C}$ trong thời gian $30 - 60 \text{ phút}$.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa qua các bước thao tác nghiêm ngặt:

  1. Chuẩn bị bề mặt đế: Đế thủy tinh phủ oxit dẫn trong suốt ITO và đế Molypden ($Mo$) được làm sạch siêu âm lần lượt trong axeton, cồn tuyệt đối và nước khử ion điện trở suất $18,2 \text{ M}\Omega\cdot\text{cm}$ trong $15 \text{ phút}$, sau đó sấy khô bằng dòng khí $N_2$ tinh khiết.
  2. Thiết lập bình điện hóa 3 điện cực: Điện cực làm việc (Working Electrode - WE) là đế $Mo$, $ITO$ hoặc cảm biến thạch anh $QSX\text{ }301$ ($0,78 \text{ cm}^2$); điện cực đếm (Counter Electrode - CE) là lưới hoặc tấm Platin ($Pt$) có diện tích bề mặt lớn; điện cực so sánh (Reference Electrode - RE) là điện cực Calomel bão hòa (SCE).
  3. Pha chế dung dịch điện phân: Thành phần tối ưu hóa gồm $15 - 20 \text{ mM } CuCl_2$, $20 - 25 \text{ mM } InCl_3$, $24 \text{ mM } Ga(NO_3)_3$, $20 \text{ mM } H_2SeO_3$, đệm hỗ trợ $0,5 - 1,0 \text{ M } LiCl$, nồng độ axit sulfamic hiệu chỉnh từ $0$ đến $40 \text{ mM}$, cố định $\text{pH} = 1,5 - 2,0$ bằng $HCl$ loãng.
  4. Quy trình đo đạc và kiểm soát sai số: Đo lường đồng thời tín hiệu dòng điện thế và tần số dao động tinh thể trên thiết bị EQCM kết hợp Potentiostat/Galvanostat với độ trễ phản hồi thời gian thực dưới $10 \text{ ms}$.

Data và phân tích

Thiết bị và phần mềm chuyên dụng được áp dụng bao gồm:

  • Cân vi lượng thạch anh điện hóa (EQCM): Hệ cảm biến vi cân tinh thể thạch anh phủ vàng $QSX\text{ }301$ kết hợp phần mềm chuyên dụng xử lý giản đồ $\Delta f - \Delta Q$.
  • Kính hiển vi điện tử quét (SEM): Thiết bị hiển vi điện tử phát xạ trường quét ảnh vi cấu trúc bề mặt và tiết diện ngang (cross-section) ở độ phóng đại từ $10.000\times$ đến $50.000\times$.
  • Phổ tán sắc năng lượng tia X (EDS): Định lượng thành phần nguyên tố $Cu$, $In$, $Ga$, $Se$ tại mức năng lượng $20 \text{ keV}$, sai số phân tích thành phần $\le 0,28%$.
  • Nhiễu xạ tia X (XRD): Đo cấu trúc tinh thể bằng nguồn bức xạ $Cu\text{-}K\alpha$ ($\lambda = 1,5406 \text{ \AA}$), góc quét $2\theta$ từ $20^\circ$ đến $80^\circ$, bước quét $0,02^\circ/\text{giây}$.
  • Đo biên dạng Stylus Profiler: Đo độ dày và độ nhám bề mặt màng với độ phân giải dọc cỡ nanomet.
  • Hệ đo đặc trưng I-V quang điện: Nguồn sáng giả lập tiêu chuẩn AM 1.5G, mật độ công suất quang $100 \text{ mW/cm}^2$, ghi nhận $J_{sc}$, $V_{oc}$, $FF$ và hiệu suất chuyển đổi $\eta$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Dữ liệu thực nghiệm của luận án đã đem lại 5 phát hiện cốt lõi:

                               TÓM TẮT 4 PHÁT HIỆN ĐỘT PHÁ CỦA NGHIÊN CỨU
┌───────────────────────────────────────────────────┬───────────────────────────────────────────────────┐
│ PHÁT HIỆN 1: Cơ chế dịch chuyển thế phức chất    │ PHÁT HIỆN 2: Giải mã động học pha in-situ bằng    │
│ Axit Sulfamic (20-40 mM) tạo phức với Cu2+, dịch  │ EQCM                                              │
│ chuyển đỉnh khử từ +0.05 V về -0.15 V vs SCE, triệt│ M/z đo được chứng minh Cu-Se hình thành trước     │
│ tiêu phân nhánh hạt Cu tự do.                    │ tạo mầm dẫn xuất, kích hoạt khử cảm ứng In & Ga.  │
├───────────────────────────────────────────────────┼───────────────────────────────────────────────────┤
│ PHÁT HIỆN 3: Tối ưu hóa hợp thức tại -0.9 V       │ PHÁT HIỆN 4: Chuyển pha chalcopyrite qua ủ nhiệt │
│ Điện thế tĩnh -0.9 V vs SCE kết hợp 20 mM sulfamic│ Sau ủ nhiệt (500°C), triệt tiêu hoàn toàn pha     │
│ cho tỷ lệ nguyên tử chuẩn: Cu:In:Ga:Se =          │ phụ Cu-Se, định hướng mặt (112) đạt FWHM cực hẹp, │
│ 24.1 : 17.6 : 7.5 : 50.8, đạt CuIn0.7Ga0.3Se2.    │ hạt lớn ~1 µm sít chặt.                           │
└───────────────────────────────────────────────────┴───────────────────────────────────────────────────┘
  1. Hiệu ứng kiểm soát quá thế của phức axit sulfamic: Nồng độ axit sulfamic đóng vai trò quyết định cấu trúc bề mặt. Khi không có phức chất ($0 \text{ mM}$), màng phát triển dạng nhánh cây lỏng lẻo, giàu $Cu$ do ion $Cu^{2+}$ bị khử quá nhanh ở thế dương. Khi bổ sung $20 - 40 \text{ mM } H_3NSO_3$, đỉnh khử của $Cu^{2+}$ trên đường CV dịch chuyển mạnh về phía âm (từ $+0,05 \text{ V}$ dịch chuyển về $-0,15 \text{ V}$ so với SCE), đưa tốc độ khử của $Cu$ về mức tương đương với $H_2SeO_3$, ức chế hoàn toàn sự kết tủa tự do của các hạt kim loại $Cu$.
  2. Cơ chế động học pha từng bước qua phân tích EQCM: Dữ liệu tỷ số $M/z$ thu được từ đường cong $\Delta f - \Delta Q$ tại các thế tĩnh $-0,3 \text{ V}$, $-0,6 \text{ V}$ và $-0,9 \text{ V}$ chứng minh một cách không thể chối cãi rằng: giai đoạn đầu của quá trình lắng đọng luôn là sự hình thành của pha giàu đồng $Cu_2Se$ và $CuSe$. Chính lớp pha đệm $Cu-Se$ này hạ thấp rào cản năng lượng hoạt hóa, hoạt động như một chất xúc tác bề mặt để kéo ion $In^{3+}$ và đặc biệt là ion $Ga^{3+}$ khó khử kết tủa đồng thời ở điện thế âm.
  3. Thiết lập chế độ thế lắng đọng xác lập hợp thức chuẩn: Tại điện thế không đổi $-0,9 \text{ V}$ so với SCE trong bể điện phân chứa $20 \text{ mM } H_3NSO_3$, màng mỏng đạt được tỷ lệ cân bằng hóa học lý tưởng: tỷ lệ $Cu/(In+Ga) \approx 0,96$ (thiếu nhẹ $Cu$ nhằm tối ưu hóa tính chất bán dẫn loại p) và tỷ lệ $Ga/(In+Ga) \approx 0,30$. Thành phần nguyên tử đo bằng EDS đạt: $Cu = 24,1%$, $In = 17,6%$, $Ga = 7,5%$, $Se = 50,8%$, khớp chính xác với công thức lượng giác mục tiêu $Cu(In_{0,70}Ga_{0,30})Se_2$.
  4. Động học kết tinh và chuyển pha trong quá trình ủ nhiệt: Giản đồ XRD của mẫu trước khi ủ thể hiện cấu trúc vô định hình kèm các pic phản xạ yếu của pha nhị phân $Cu_xSe$. Sau quá trình ủ nhiệt ở $500^\circ\text{C}$ trong dòng khí trơ có bổ sung hơi $Se$, toàn bộ các pic pha phụ biến mất hoàn toàn, thay thế bằng các đỉnh nhiễu xạ sắc nét đặc trưng của pha chalcopyrite tại các góc $2\theta = 26,65^\circ$ (mặt 112), $44,25^\circ$ (mặt 220/204) và $52,40^\circ$ (mặt 312). Kích thước hạt tinh thể tăng trưởng đồng đều đạt xấp xỉ $0,8 - 1,2 \text{ }\mu\text{m}$, triệt tiêu hoàn toàn các lỗ xốp liên hạt trên ảnh cắt ngang SEM.
  5. Chế tạo và khảo sát thành công tế bào PMT màng CIGS thử nghiệm: Cấu trúc pin đơn giản $Al/CIGS/ITO/soda\text{-}lime\text{ }glass$ chế tạo từ lớp hấp thụ tối ưu thể hiện rõ tính chất chỉnh lưu của chuyển tiếp dị chất quang điện dưới nguồn sáng AM 1.5G, với sự gia tăng mạnh mẽ của dòng sinh quang $J_{ph}$ so với đường đặc trưng I-V trong bóng tối.

Implications đa chiều

  • Đóng góp lý thuyết: Cung cấp mô hình định lượng hoàn chỉnh về động học khử cảm ứng đa ion trên cơ sở dữ liệu vi cân điện hóa, làm phong phú thêm lý thuyết điện hóa chất rắn và vật lý tinh thể bán dẫn màng mỏng.
  • Đổi mới phương pháp học: Thiết lập quy trình chuẩn mực đầu tiên tại Việt Nam kết hợp đồng thời EQCM và CV trong nghiên cứu màng phức hợp 4 cấu tử, có thể chuyển giao và áp dụng trực tiếp cho các hệ vật liệu quang điện tiên tiến khác như kesterite $Cu_2ZnSn(S,Se)_4$ (CZTS) hoặc perovskite lai hóa.
  • Ứng dụng thực tiễn: Tạo tiền đề làm chủ công nghệ chế tạo lớp hấp thụ pin mặt trời hiệu suất cao trên diện tích lớn mà không cần hệ chân không đắt tiền, giảm thiểu chi phí năng lượng sản xuất linh kiện từ $40 - 60%$ so với phương pháp MBE truyền thống.
  • Hàm ý chính sách & An ninh năng lượng: Đóng góp luận cứ khoa học thực tiễn phục vụ chiến lược nội địa hóa công nghệ năng lượng tái tạo, đặc biệt trong việc cung ứng nguồn điện độc lập, bền vững cho các vùng hải đảo biên giới và hải đội tàu biển xa bờ tại Việt Nam.

Limitations và Future Research

Mặc dù đạt được những đột phá mang tính hệ thống, luận án thẳng thắn ghi nhận 4 giới hạn nội tại:

  1. Cấu trúc linh kiện thử nghiệm ở mức cơ bản: Do hạn chế về điều kiện trang thiết bị chế tạo lớp đệm hóa học $CdS$ hay $ZnS$ chất lượng cao, tế bào quang điện thử nghiệm mới dừng lại ở cấu trúc tiếp xúc trực tiếp dị chất $Al/CIGS/ITO/glass$, chưa tối ưu hóa được lớp cửa sổ $i\text{-}ZnO/Al\text{-}ZnO$ và lớp chống phản xạ $MgF_2$, dẫn đến các thông số $V_{oc}$ và hệ số lấp đầy $FF$ còn thấp hơn tiềm năng lý thuyết.
  2. Kiểm soát gradient phân bố Ga theo chiều sâu: Phương pháp lắng đọn điện hóa một bước ở chế độ thế tĩnh tạo ra màng có thành phần $Ga$ phân bố tương đối đồng nhất theo phương thẳng đứng, chưa tạo được cấu trúc dốc vùng cấm (graded bandgap) tối ưu như kỹ thuật bốc bay 3 bước của NREL.
  3. Giới hạn quan trắc nhiệt độ cao in-situ: Kỹ thuật EQCM chỉ thực hiện được trong môi trường dung dịch ở nhiệt độ phòng, chưa thể theo dõi trực tiếp động học chuyển pha in-situ trong buồng ủ nhiệt độ cao ($> 400^\circ\text{C}$).

Chương trình nghiên cứu tiếp nối trong 5-10 năm tới cần tập trung vào:

  • Nghiên cứu chế độ điện phân xung dòng/xung thế đa cấp (Pulsed Electrodeposition) nhằm điều khiển chính xác gradient nồng độ $Ga/(In+Ga)$ từ mặt đáy $Mo$ lên bề mặt tiếp xúc.
  • Phát triển các hệ hóa chất tạo phức xanh, thân thiện môi trường thay thế hoàn toàn muối chứa gốc nitrat hoặc clorua tự do.
  • Hoàn thiện dây chuyền chế tạo cấu trúc pin hoàn chỉnh: $Glass/Mo/CIGS/CdS\text{ }(ZnS)/i\text{-}ZnO/AZO/Ni\text{-}Al\text{ grid}$ để nâng cao hiệu suất chuyển đổi lên mức $> 15%$.
  • Nghiên cứu cơ chế suy thoái và độ ổn định quang hóa của màng mỏng CIGS điện hóa dưới điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam.

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án đã công bố 06 công trình khoa học chuyên ngành, bao gồm 02 bài báo trên các tạp chí quốc tế uy tín và 04 bài báo trên các tạp chí chuyên ngành hàng đầu trong nước (như Tạp chí Khoa học ĐHQGHN), cùng 04 báo cáo khoa học tại các hội nghị quốc tế và quốc gia. Dữ liệu nhiệt động học và động học điện cực trong luận án là tài liệu tham khảo then chốt cho các nhóm nghiên cứu vật liệu bán dẫn màng mỏng.
  • Tác động công nghiệp và chuyển giao công nghệ: Cung cấp quy trình công nghệ chế tạo lớp CIGS với chi phí đầu tư thiết bị thấp, mở ra cơ hội thương mại hóa các tấm pin mặt trời linh hoạt trên đế mềm (polyimide, lá kim loại) phục vụ kiến trúc tích hợp quang điện (BIPV).
  • Lợi ích kinh tế - xã hội: Góp phần đào tạo nguồn nhân lực chất lượng cao trong lĩnh vực vật lý vật liệu và quang điện tử tại Việt Nam; thúc đẩy mục tiêu phát thải ròng bằng không thông qua làm chủ công nghệ năng lượng sạch tự chủ.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Giới học thuật: Tiếp cận phương pháp luận sắc bén trong việc kết hợp kỹ thuật vi cân điện hóa thạch anh (EQCM) và quét thế vòng (CV) để nghiên cứu cơ chế mạ điện các hợp chất bán dẫn phức tạp nhiều cấu tử.
  • Kỹ sư R&D trong ngành công nghiệp Quang điện: Nắm bắt công thức dung dịch điện phân chuẩn xác và thông số công nghệ cốt lõi (nồng độ phụ gia $H_3NSO_3$, thế mạ $-0,9 \text{ V}$, quy trình ủ nhiệt) để tối ưu hóa quy trình sản xuất màng hấp thụ quy mô lớn.
  • Các nhà hoạch định chính sách năng lượng: Có cơ sở dữ liệu thực nghiệm đáng tin cậy để xây dựng các chương trình tài trợ nghiên cứu trọng điểm cho công nghệ pin mặt trời thế hệ mới sản xuất nội địa.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc mở rộng và kiểm chứng định lượng cơ chế lắng đọng cảm ứng Kröger trên hệ bán dẫn 4 cấu tử $Cu-In-Ga-Se$, làm rõ vai trò nhiệt động học khử phân cực của các pha trung gian $Cu-Se$ phối hợp cùng cơ chế tạo phức dịch chuyển thế của axit sulfamic ($H_3NSO_3$), phá vỡ giới hạn nhiệt động học ngăn cản sự kết tủa của $Ga^{3+}$ ở điện thế dương.

2. Điểm đổi mới phương pháp luận khi so sánh với các nghiên cứu quốc tế trước đây? So với các công trình kinh điển của Calixto et al. hay Lai et al. vốn chỉ suy đoán cơ chế qua phân tích màng tĩnh sau lắng đọng (ex-situ), luận án là một trong những công trình tiên phong tại khu vực ứng dụng kỹ thuật cân vi lượng thạch anh điện hóa in-situ (EQCM sử dụng cảm biến $QSX\text{ }301$). Phương pháp này cho phép đo trực tiếp biến thiên khối lượng nanogram và đương lượng $M/z$ theo thời gian thực đồng bộ với dòng điện thế vòng CV.

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì? Sự bổ sung nồng độ axit sulfamic ở mức thích hợp ($20 - 40 \text{ mM}$) không những không làm cản trở tốc độ phát triển màng mà ngược lại còn làm phẳng độ gồ ghề bề mặt, triệt tiêu hoàn toàn sự phân tách pha $Cu-Se$ tự do ngay từ pha dung dịch, tạo tiền đề cho quá trình chuyển pha chalcopyrite diễn ra triệt để sau khi ủ nhiệt.

4. Quy trình thực nghiệm trong luận án có khả năng lặp lại (replication protocol) không? Quy trình được mô tả chi tiết và chuẩn hóa tuyệt đối: từ thông số nồng độ từng ion ($15 \text{ mM } CuCl_2$, $24 \text{ mM } Ga(NO_3)_3$, $20 \text{ mM } H_2SeO_3$), chất đệm ($LiCl$), nồng độ tác nhân tạo phức ($H_3NSO_3$), loại cảm biến thạch anh ($QSX\text{ }301$), chế độ quét thế, thế lắng đọng tĩnh ($-0,9 \text{ V}$ so với SCE) đến chế độ ủ nhiệt trong môi trường khí bảo vệ có kiểm soát áp suất hơi $Se$.

5. Lộ trình phát triển 10 năm tiếp theo cho hướng nghiên cứu này? Lộ trình bao gồm: (i) Ứng dụng trí tuệ nhân tạo và mô phỏng số COMSOL để tối ưu hóa thủy động lực học dòng chảy trong bể mạ liên tục; (ii) Triển khai kỹ thuật lắng đọng màng CIGS trên đế mềm cuộn (Roll-to-Roll electrodeposition); (iii) Tích hợp cấu trúc pin mặt trời màng mỏng dị thể đa tầng (Tandem solar cells) giữa CIGS và Perovskite để vượt giới hạn hiệu suất Shockley-Queisser đơn chuyển tiếp ($> 28%$).

Kết luận

  1. Làm sáng tỏ toàn diện cơ chế động học điện cực và nhiệt động học lắng đọng màng bán dẫn 4 cấu tử $Cu-In-Ga-Se$ bằng phương pháp lắng đọng điện hóa một bước.
  2. Ứng dụng thành công và tiên phong kỹ thuật cân vi lượng tinh thể thạch anh điện hóa in-situ (EQCM) tại Việt Nam, giải mã chính xác quá trình hình thành pha chuyển tiếp $Cu-Se$ kích hoạt sự kết tủa cảm ứng của $In$ và $Ga$.
  3. Xác lập vai trò xúc tác tạo phức then chốt của axit sulfamic ($H_3NSO_3$), kiểm soát hoàn hảo thế khử của ion $Cu^{2+}$ và triệt tiêu các pha tạp chất có hại.
  4. Chế tạo thành công màng mỏng hấp thụ chất lượng cao đạt đúng tỷ lệ hợp thức $CuIn_{0,70}Ga_{0,30}Se_2$, độ rộng vùng cấm tối ưu $1,4 \text{ eV}$, chuyển pha chalcopyrite hoàn hảo với kích thước hạt mịn màng sít chặt $\sim 1 \text{ }\mu\text{m}$.
  5. Chế tạo và thử nghiệm thành công cấu trúc pin mặt trời hoạt động ổn định trên đế thủy tinh dẫn điện, khẳng định tính khả thi của quy trình công nghệ giá thành thấp.
  6. Mở ra hướng nghiên cứu mới đầy tiềm năng cho ngành vật lý nhiệt, quang điện tử màng mỏng và công nghệ năng lượng tái tạo độc lập tại Việt Nam, hội nhập trực tiếp với các tiêu chuẩn nghiên cứu tiên tiến trên thế giới.
